电与磁专项练习(含答案)

电与磁专项练习(含答案)

小兔:我的磁性强小毛:我的磁性强图4甲乙电与磁 专项练习一、填空题1、用吸管吸饮料时,利用____________作用使饮料沿吸管上升进入嘴里。

常用发电机是利用____________原理制成的。

2、图1是奥斯特曾经做过的实验,观察比较甲、乙两图,可得实验结论是__________________;观察比较乙、丙两图,可得实验结论是____________。

3、 英国科学家法拉第经十年不懈探索,于1831年发现:闭合电路的一部分导体在磁场中做切割磁感线运动时会产生电流。

这种现象被称为______________现象,利用这种现象发明了______________机,使人类大规模使用电能成为现实。

4、 我们在学习和生活中,常常看到下面的情形:如图2是某同学在研究通电螺线管极性时的情形,请你在图中标出通电螺线管的N 极。

5、如图3所示,闭合开关,通电螺线管的上端为______________极,将滑动变阻器滑片向右滑动,弹簧将______________(选填“伸长”或“缩短”)。

如果用电流表替代虚线框内仪器,然后将条形磁体迅速插入线圈中,与之相连的电流表的指针会发生偏转,这是______________现象。

6、如图4所示,螺线管磁性的有无可以由_______的有无来控制,其极性与螺线管中的__________方向有关;若将甲和乙两螺线管串联在电路中, _____________的磁性更强(选填“甲”或“乙”).7、地球是一个巨大的磁体,在它的周围空间存在着磁场——地磁场,中华民族是最先利用地磁场服务于人类的,例如______________的发明。

利用如图5所示的实验装置可将机械能转化为______________能,根据这一原理人类研制成了______________机。

8、如图6所示是探究电磁感应现象的实验装置,装置中的直铜线ab 通过导线接在灵敏电流计的两接线柱上,当让ab 迅速向上运动时,电流表指针______________ ;将ab 改为向左运动时,电流表指针______________ (填“偏转”或“不偏转”) ;实验时开关应该______________,实验结果表明______________ 。

【物理】《电与磁》单元测试题(含答案)

【物理】《电与磁》单元测试题(含答案)

【物理】《电与磁》单元测试题(含答案)一、电与磁选择题1.下列有关电和磁的说法正确的是()A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着,所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解:A、奥斯特发现了电流的磁效应,故A正确;B、磁体周围的磁场虽然看不见也摸不着,但的确存在,故B错误;C、电磁感应现象是发电机的制作原理,而电动机的制作原理是通电线圈在磁场中受力转动,故C错误;D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关,故D错误.故选A.【分析】(1)奥斯特发现了电流的磁效应;(2)磁场看不见、摸不着但的确存在;(3)电动机工作原理是通电线圈在磁场中受力转动;(4)电磁铁的磁性强弱与电流的强弱和线圈的匝数有关.2.如图所示,一螺线管的右端放着一颗可自由转动的小磁针,闭合开关S前小磁针处于静止,闭合开关S后,小磁针的N极将()A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解:从图可知,电流从螺线管的右端流入,左端流出,根据安培定则可知,螺线管左端是N 极,右端是S极;由于同名磁极相互排斥,异名磁极相互吸引,所以小磁针N极向左转动.故选A.【分析】首先由安培定则可以判断出螺线管的磁极,则由磁极间的相互作用可得出小磁针静止时的N、S极的指向.3.从物理学角度解释诗句,下列说法与物理知识相符的是()A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”,是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石,不指南方不肯休”,诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解:A、“潭清疑水浅”是由于光的折射产生的一种现象,A不符合题意;B、以诗人乘坐的船为参照物,山与船之间的位置发生了变化,山是运动的,所以会感觉到“看山恰似走来迎”,B不符合题意;C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈,C符合题意;D、地球本身是一个巨大的磁体,地磁北极在地理南极附近,地磁南极在地理北极附近,小磁针在地磁场的作用下,始终指向南北方向,其中,指南的一端磁针的南(S)极,D不符合题意。

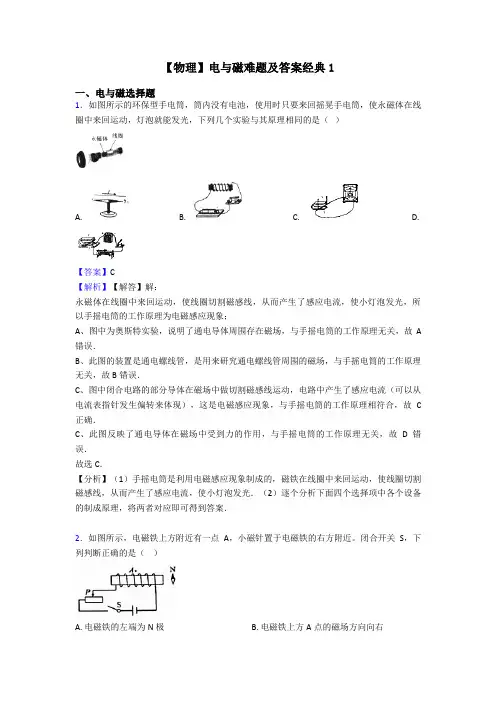

【物理】电与磁难题及答案经典1

【物理】电与磁难题及答案经典1

【物理】电与磁难题及答案经典1一、电与磁选择题1.如图所示的环保型手电筒,筒内没有电池,使用时只要来回摇晃手电筒,使永磁体在线圈中来回运动,灯泡就能发光,下列几个实验与其原理相同的是()A. B. C. D.【答案】C【解析】【解答】解:永磁体在线圈中来回运动,使线圈切割磁感线,从而产生了感应电流,使小灯泡发光,所以手摇电筒的工作原理为电磁感应现象;A、图中为奥斯特实验,说明了通电导体周围存在磁场,与手摇电筒的工作原理无关,故A 错误.B、此图的装置是通电螺线管,是用来研究通电螺线管周围的磁场,与手摇电筒的工作原理无关,故B错误.C、图中闭合电路的部分导体在磁场中做切割磁感线运动,电路中产生了感应电流(可以从电流表指针发生偏转来体现),这是电磁感应现象,与手摇电筒的工作原理相符合,故C 正确.C、此图反映了通电导体在磁场中受到力的作用,与手摇电筒的工作原理无关,故D错误.故选C.【分析】(1)手摇电筒是利用电磁感应现象制成的,磁铁在线圈中来回运动,使线圈切割磁感线,从而产生了感应电流,使小灯泡发光.(2)逐个分析下面四个选择项中各个设备的制成原理,将两者对应即可得到答案.2.如图所示,电磁铁上方附近有一点A,小磁针置于电磁铁的右方附近。

闭合开关S,下列判断正确的是()A. 电磁铁的左端为N极B. 电磁铁上方A点的磁场方向向右C. 小磁针静止后,其N极的指向向右D. 向左移动滑片P,电磁铁的磁性减弱【答案】 C【解析】【解答】A、由安培定则可知,右手握住螺线管,四指指向电流的方向,大拇指指向右端,则通电螺线管的右端为N极,A不符合题意;B、在磁体的外部,磁感线从N极指向S极,所以通电螺线管外A点的磁场方向向左,B 不符合题意;C、通电螺线管的右端是N极,根据异名磁极相互吸引可知,小磁针的S极应靠近螺线管的右端,则小磁计的S极向左转动,小磁针会逆时针旋转,故小磁针静止时,其N极的指向向右,C符合题意;D、向左移动滑片P,连入电路的电阻减小,电流增大,电磁铁的磁性增强,D不符合题意;故答案为:C。

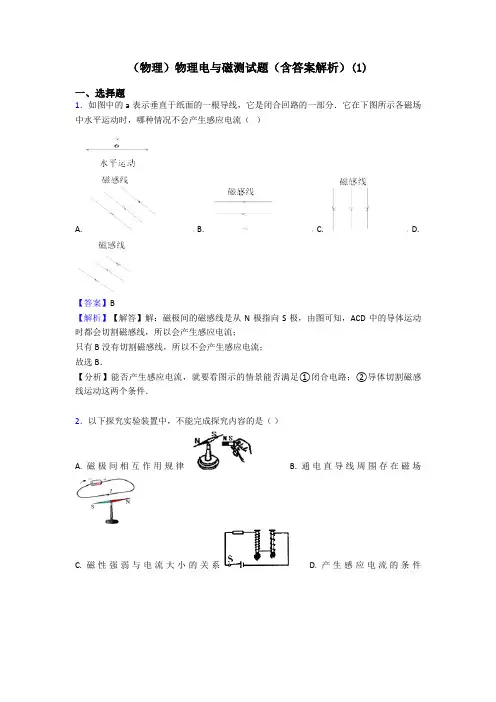

(物理)物理电与磁测试题(含答案解析)(1)

(物理)物理电与磁测试题(含答案解析)(1)

(物理)物理电与磁测试题(含答案解析)(1)一、选择题1.如图中的a表示垂直于纸面的一根导线,它是闭合回路的一部分.它在下图所示各磁场中水平运动时,哪种情况不会产生感应电流()A. B. C. D.【答案】B【解析】【解答】解:磁极间的磁感线是从N极指向S极,由图可知,ACD中的导体运动时都会切割磁感线,所以会产生感应电流;只有B没有切割磁感线,所以不会产生感应电流;故选B.【分析】能否产生感应电流,就要看图示的情景能否满足①闭合电路;②导体切割磁感线运动这两个条件.2.以下探究实验装置中,不能完成探究内容的是()A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解:A、如图,据小磁针偏转的情况可以判断磁极间的作用规律,A选项能探究,故不符合题意;B、如图,该实验装置是奥斯特实验装置图,可探究通电导线周围存在着磁场,B选项能探究,但不符合题意;C、如图,该实验电路中电流大小不能改变,所以不能研究电磁铁磁性的强弱与电流大小的关系.故符合题意;D、如图,此时电路是闭合,导体在磁场中做切割磁感线运动时,能产生感应电流,D能探究,故不符合题意.故选C.【分析】(1)磁极间的作用规律是:同名磁极相互排斥,异名磁极相互吸引;(2)据奥斯特实验可知,通电导线周围存在着磁场;(3)电磁铁磁性的强弱与电流的大小和线圈的匝数有关;(4)闭合电路的部分导体在磁场中做切割磁感线运动时,电路中就会产生感应电流,该现象叫电磁感应现象.3.如图所示四个实验中,能说明电动机工作原理的是()A.B.C.D.【答案】 D【解析】【解答】解:电动机的工作原理是:通电导体在磁场中受到力的作用;A、该装置是奥斯特实验,表明通电导线周围有磁场,A不符合题意;B、该装置没有电源,是发电机原理图,其原理是电磁感应现象,B不符合题意;C、该装置是研究电磁铁磁性强弱的实验装置,是电流的磁效应,C不符合题意;D、该装置有电源,是电动机原理图,表明通电的导体在磁场中受力的作用,D符合题意。

初中物理《电与磁》练习题(附答案)

初中物理《电与磁》练习题(附答案)

初中物理《电与磁》练习题(附答案)1、磁现象【知识积累】(1)磁性:物体具有吸引铁、钴、镍等物质的性质。

我们就说物体具有磁性。

(2)磁体:具有磁性的物体叫做磁体。

磁体分为条形磁体、蹄形磁体、针形磁体。

(3)磁极:磁体上磁性最强的部分叫做磁极。

能够自由转动的磁体,静止时总是一个磁极指南,一个磁极指北,指南的那个磁极叫做南极(S极),指北的那个磁极叫做北极(N极)。

(4)磁极间的相互作用:同名磁极互相排斥,异名磁极互相吸引。

(5)磁化:①概念:一些物体在磁体或电流的作用下会获得磁性,这种现象叫做磁化。

②特点:被磁化后,磁体的相对端出现异名磁极。

③磁化的利与弊:应用:磁卡、磁盘、磁带等利用它上面的磁性物质可以储存声音、图像和文字信息等,钢针被磁化后,可以用来制作指南针。

危害:机械手表被磁化后,走时不准;彩色电视机显像管被磁化后,色彩失真等。

【典型习题】【练习1】实验表明,磁体能吸引1元硬币,对这一现象解释正确的是()A.硬币一定是铁做的,因为磁体能吸引铁B.硬币一定是铝做的,因为磁体能吸引铝C.磁体的磁性越强,能吸引的物质种类越多D.硬币中含有磁性材料,磁化后被吸引【练习2】下列物体中,能被磁铁吸引的是()A.粉笔B.塑料尺C.大头针D.橡皮擦【练习3】一条形磁铁不慎从中间断为两段,则两段的磁性()A.两段都没有磁性B.一段只有N极,一段只有S极C.每段都有N、S极D.以上三种情况都有可能2、判断物体是否具有磁性的方法【知识积累】方法:(1)根据吸铁性判断:能吸引铁、钴、镍等物质的物体具有磁性。

(2)根据指向性判断:能自由转动的物体静止时总是指南北方向,则该物体具有磁性。

(3)根据磁极间的相互作用规律判断:若该物体的一端与小磁针相互排斥,则它一定有磁性;若与小磁针的两级均表现为相互吸引,或根本没有作用,则它没有磁性。

(4)根据磁体的磁性强弱分布判断:若有A、B两根外形完全相同的钢棒,已知一根有磁性,另一根没有磁性,区分方法为:将A的一端从B的左端向右端滑动,若在滑动过程中发现吸引力的大小不变,说明A有磁性;若发现吸引力先变小再变大,说明B有磁性。

【物理】中考物理电与磁100及答案经典1

【物理】中考物理电与磁100及答案经典1

【物理】中考物理电与磁100及答案经典1一、电与磁选择题1.关于磁场和磁感线,以下说法错误的是()A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发,回到S极的D. 磁场中,小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解:A、磁感线是为了描述磁场而引入的一种假想的线,磁感线不是真实存在的,A错误,符合题意;B、磁极间的相互作用是通过磁场发生的,B不符合题意;C、磁体外部的磁感线是从它的北极出来,回到它的南极,C不符合题意;D、磁场中的小磁针静止时,北极所指的方向跟该点的磁场方向一致,为该点的磁场方向,D不符合题意;故答案为:A。

【分析】磁体周围存在着磁场,磁极间的相互作用就是通过磁场发生的.磁场的方向:在磁场中的某一点,小磁针静止时北极所指的方向就是该点的磁场方向.磁感线:描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来,回到南极.(磁感线是不存在的,用虚线表示,且不相交)磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同.2.如图所示的四个装置,关于它们的说法正确的是()A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源,即电磁感应现象,此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,是发电机的工作原理,A不符合题意;B、该图为奥斯特实验,说明通电导线周围存在着磁场,可用来演示电流的磁效应,B不符合题意;C、该图中有电源,即闭合开关后,磁场中的金属棒就会在磁场中运动,即说明通电直导线在磁场中受到力,C符合题意;D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关,D不符合题意;故答案为:C。

【分析】探究通电导体在磁场中受力的作用的装置中,有电源,磁体、导线等,当导线中电流相等时,可以探究电磁铁的磁性和线圈匝数的关系.3.图展示了我国古代劳动人民的智慧成果,对其中涉及的物理知识,说法错误的是()A. 孔明灯在上升过程中,只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解:A、孔明灯在上升过程中,不但受到浮力而且受到重力的作用,A不符合题意;B、紫砂壶的壶嘴和壶身上端开口,底部相互连通,是利用连通器的原理,B符合题意;C、司南指示南北方向是因为受到了地磁场的作用,C符合题意;D、一切发声的物体都在振动,所以正在发声的编钟在振动,D符合题意。

电与磁练习题(含答案)经典

电与磁练习题(含答案)经典

电与磁练习题(含答案)经典一、电与磁选择题1.在下面四幅图中,图文相符的是()A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时,产生电流,是电磁感应现象,发电机利用图示原理制成的,A不符合题意;B. 图中的电铃主要工作部分是电磁铁,利用电流的磁效应工作,B符合题意;C. 图演示的是磁场对电流的作用力,电动机是利用图示原理制成的,C不符合题意;D. 如图的扬声器工作时,将电信号转换成声音,D不符合题意;故答案为:B。

【分析】磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点:①磁性的有无可由电流的通断来控制;②磁性的强弱可由改变电流大小和线圈的匝数来调节;③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象(电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流)制成的.2.下列四幅图中,解释不合理的是()A. 甲图,说明电流的周围存在磁场B. 乙图,闭合开关后,小磁针N极将顺时针偏转C. 丙图,发电机应用了磁场对电流的作用D. 丁图,说明电流相同时,线圈匝数越多,电磁铁磁性越强【答案】C【解析】【解答】解:A、该实验是奥斯特实验:当导线中通过电流时,小磁针发生偏转,实验现象表明电流周围存在磁场,即电生磁,这个现象叫做电流的磁效应,选项A正确;B、闭合开关,通电螺线管中的电流方向由右侧流入,根据安培定则可知,螺线管的右端是N极,左端为S极,则小磁针N极将顺时针偏转,选项B正确;C、线圈在磁场中转动切割磁感线,从而产生感应电流,知识发电机的原理,选项C错误;D、由图可知,两个电磁铁是串联的,则通过两个电磁铁的电流相同.在电流相同的情况下,匝数多的电磁铁吸引的大头针数目多,表明线圈匝数越多,磁性越强,选项D正确.故选:C.【分析】甲图:小磁针会发生偏转是受到了磁场的作用,而磁场是由电流产生的;乙图:根据右手螺旋定则先判断出通电螺线管的N极,然后根据磁感线方向判断出小磁针N极的指向;丙图:发电机应用了电磁感应原理;丁图:电磁铁的磁性强弱与线圈匝数多少有关:当电流相同时,线圈的匝数越多,电磁铁磁性越强.3.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是()A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动,电阻减小,由欧姆定律可知,电路中电流增大,则电磁铁吸引更多的大头针,故A正确;B、将滑片P向b端移动,电阻增大,由欧姆定律可知,电路中电流减小,则电磁铁吸引的大头针较少,故B错误;C、电磁铁的铁芯需用软磁性材料制成,铜不是磁性材料,故不可以用铜棒代替,故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关,线圈匝数越少,磁性越弱,因此减少线圈匝数,电磁铁吸引的大头针较少,故D错误.故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关,电磁铁吸引的大头针数码越多,电磁铁的磁性越强.4.在图中的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是()A. 灯不亮,电铃响B. 灯不量,电铃不响C. 灯亮,电铃不响D. 灯亮,电铃响【答案】 A【解析】【解答】解:当控制电路的开关S闭合时,控制电路中有电流,电磁铁具有磁性,吸引衔铁,动触头和下面电路接通,电铃工作,和上面的电路断开,所以电灯不亮。

电与磁练习题(含答案)

电与磁练习题(含答案)

电与磁练习题(含答案)一、电与磁选择题1.如图所示,小磁针静止在螺线管附近,闭合开关S后,下列判断正确的是()A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁计的S极向右转动D. 通电螺线管外A点的磁场方向向左【答案】D【解析】【解答】解:A、由安培定则可知,右手握住螺线管,四指指向电流的方向,大拇指指向右端,则通电螺线管的右端为N极,故A错误;BC、通电螺线管的右端是N极,根据异名磁极相互吸引可知,小磁针的S极应靠近螺线管的右端,则小磁计的S极向左转动,小磁针会逆时针旋转,故小磁针不会静止,故BC错误;D、在磁体的外部,磁感线从N极指向S极,所以通电螺线管外A点的磁场方向向左,故D正确;故选D.【分析】(1)根据线圈的绕法和电流的方向,可以确定螺线管的NS极;(2)据磁感线的方向分析判断即可解决;(3)据磁体间的相互作用分析小磁针的运动方向.2.某同学学习磁现象后,画出了以下四幅图,其中正确的是()A.B.C.D.【答案】 C【解析】【解答】解:A、已知磁铁右端为N极,左端为S极,在磁体外部,磁感线的方向从N极指向S极,而图中是从S极指向N极,A不符合题意;B、已知两磁铁都为N极,磁感线的方向从N极指向S极,B不符合题意;C、右手握住螺线管,四指指向电流的方向,大拇指指向左端为N极,C符合题意;D、右手握住螺线管,四指指向电流的方向,大拇指指向右端为N极,D不符合题意。

故答案为:C。

【分析】在磁体外部,磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.3.关于图中所示的通电螺线管,下列说法正确的是()A. 通电螺线管的右端是S极B. 只对调电源正负极,通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时,通电螺线管的磁性增强【答案】D【解析】【解答】解:A、由于电源右端为正极、左端为负极,由安培定则可知,用右手握住通电螺线管,让大拇指指向右侧,故通电螺线管的右端是N极;故A错误;B、改变电源的正负极后,螺线管中的电流方向发生了改变,通电螺线管的磁场方向发生改变,故B错误;C、通电螺线管的外部磁感线是从N极发出回到S极的,故C错误;D、滑动变阻器P向右移动时,接入电路中的电阻变小,电流变大,通电螺线管的磁性将增强.故D正确.故选D.【分析】(1)由螺线管的N、S极,据安培定则可判断出电流方向,而电流在电源外部从正极出来,回到负极,据此回答.(2)通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关,若只改变其中的一个,磁场方向发生改变;若两个因素同时改变,磁场方向不变.(3)通电螺线管的外部磁感线是从N极发出回到S极的;(4)通电螺线管磁性的强弱与电流的大小有关,电流越大,磁性越强.4.如图所示,在通电螺线管(导线中箭头表示电流方向)附近放置的小磁针(黑端为N 极),静止时其指向正确的是()A. B. C. D.【答案】A【解析】【解答】解:A、根据安培定则可知,通电螺线管N极在右端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故A正确;B、根据安培定则可知,通电螺线管N极在上端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针上端为S极,下端为N极,故B错误;C、根据安培定则可知,通电螺线管N极在左端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故C错误;D、根据安培定则可知,通电螺线管N极在左端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故D错误.故选A.【分析】用右手螺旋定则判断出通电螺线管的磁极,再由磁极间的相互作用规律判断小磁针静止时的磁极指向.5.关于下列四幅图,说法正确的是()A. 甲图:用吸管从瓶中吸饮料,是吸力将饮料吸入嘴中B. 乙图:电流一定时,电磁铁磁性强弱与线圈的匝数有关C. 丙图:铁轨铺在枕木上,是通过增大受力面积来增大压强D. 丁图:发电机的工作原理【答案】B【解析】【解答】解:A、因为吸管吸饮料时,是先把吸管内的空气吸走,使管内气压减小,这样在外界大气压的作用下,饮料就被压进吸管里;如果将吸管剪一个洞,内外气压相等,饮料就不会吸入口中,故A错误;B、电磁铁磁性的强弱与电流大小、线圈的匝数有关,电流一定时,匝数越多、电磁铁的磁性越强,故B正确;C、铁轨铺在枕木上,是在压力一定时,通过增大受力面积来减小压强;故C错误;D、丁图演示的是通电导体在磁场里受到力的作用,是电动机的原理,故D错误.故选B.【分析】(1)由于大气有压强,我们才能利用细管将饮料吸到嘴里;(2)电磁铁磁性的强弱与电流大小、线圈的匝数有关,电流越大、线圈匝数越多,电磁铁的磁性越强;(3)减小压强的方法:是在压力一定时,通过增大受力面积来减小压强;是在受力面积一定时,通过减小压力来减小压强.(4)发电机的工作原理是电磁感应,即闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流.6.图中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。

电与磁-典型例题-(含答案)

电与磁-典型例题-(含答案)

一、知识目标1.知道磁体周围存在着磁场.2.知道磁感线可用来形象地描述磁场,知道磁感线的方向是怎样规定的.3.知道地球周围有磁场以及地磁场的南、北极.4.认识电流的磁效应,知道通电导体周围存在着磁场;通电螺线管的磁场与条形磁铁磁场相似.5.理解电磁铁的特性和工作原理;了解电磁继电器和扬声器的结构和工作原理.6.了解磁场对通电导体的作用;知道电动机的基本构造.7.知道电磁感应现象;知道产生感应电流的条件;知道发电机的原理.8.磁体有吸铁(镍、钴)性和指向性、磁极间的相互作用、磁化现象。

(一)简单的磁现象:1.磁体和磁极:物体具有吸引铁、钴、镍等物质的性质叫做磁性。

具有磁性的物体叫做磁体。

能够长期保存磁性的磁体叫做永磁体。

永磁体按来源又分为天然永磁体和人造永磁体两种。

磁体上磁性最强的两个部分叫做磁极。

每个磁体都有两个磁极,分别叫做南(S)极和北极(N)。

磁极间的相互作用规律是:同名磁极互相排斥,异名磁极互相吸引。

磁极的指向性是指:在水平面内可自由转动的小磁针,静止时总是南极端指南,北极端指北。

使原来没有磁性的物体得到磁性的过程叫做磁化。

使原来有磁性的物体失去磁性的过程叫做去磁。

去磁的方法有:加热、敲击和摩擦。

2.磁场:磁体周围存在着一种特殊的物质,叫做磁场。

磁场的基本性质是:磁场对放入其中的磁体有磁力的作用。

磁场是有方向的。

小磁针在磁场中某点静止时北极所指的方向(即北极受到的磁场力的方向)为该点的磁场方向。

磁感应线可用来表示磁场的强弱和方向。

磁感应线的切线方向就是该处的磁场方向。

磁体周围的磁感应线的方向总是从磁体的北极出来,回到磁体的南极。

3.电流的磁场:(电流的磁效应)丹麦的奥斯特于1820年发现了电流的磁效应,即通电导体跟磁体一样,周围也存在着磁场。

通电螺线管周围存在的磁场与条形磁铁周围的十分相似。

它的极性跟电流的方向间的关系可用右手螺旋定则来判定。

通电螺线管的磁性强弱与电流大小、线圈匝数和是否有铁芯有关。

初三物理电与磁题20套(带答案)及解析

初三物理电与磁题20套(带答案)及解析

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1.以下是对电与磁部分四幅图的分析,其中错误的是()A. 如图装置闭合电路后磁针会偏转,说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验,说明通电导体周围存在磁场(即电流能产生磁场),A不符合题意。

B、如图装置,开关闭合后导体会在磁场中运动,说明通电导线在磁场中受到力的作用,B 不符合题意。

C、图中无电源,闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生,电流计的指针发生偏转,根据这个原理可制成发电机,C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的,D错误,符合题意。

故答案为:D。

【分析】在电和磁这一部分中,学到了很多电学设备,每个设备的制成原理是经常考查的知识点.一般来说,有电磁铁的仪器是电流的磁效应原理,发电机和动圈式话筒是电磁感应现象原理,电动机和扬声器是通电导体在磁场中受力原理.2.下列作图中,错误的是()A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解:A、反向延长得出力F1的作用线,从支点作作用线的垂线,得垂足,支点到垂足的距离为动力臂L1,如图所示,故A错.B、静止在斜面上的物体受到重力(竖直向下)、支持力(垂直斜面向上)和摩擦力(沿斜面向上)的作用,三力的作用点画在物体的重心,故B正确;C、物体成的像为虚像,用虚线画出,物像关于平面镜对称,故C正确;D、在磁体外部,磁感线从N极出,回到S极,故D正确.故选A.【分析】(1)根据力臂的画法进行分析,力臂是支点到力作用线的垂线段;(2)静止在斜面上的物体受到重力、支持力和摩擦力的作用;(3)平面镜成像的特点:物体成的像为虚像,物像关于平面镜对称;(4)在磁体外部,磁感线从N极出,回到S极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向,属于基础题目.3.如图所示,导体棒ab向右运动,下列操作能使导体棒向左运动的是()A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解:通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关;A、将磁体的磁极对调,磁场方向与原来相反,则导体棒的受力方向与原来相反,能使导体棒向左运动,故A正确;B、取走一节干电池,减小电源电压,减小电路中的电流,会改变受力大小,但不会改变运动方向,故B错误;C、将导体棒a、b端对调,不能改变导体中的电流方向,不能改变受力方向,故C错误;D、将滑动变阻器的滑片P向左移动,电路的电阻减小,电路中的电流增大,会改变受力大小,但不会改变运动方向,故D错误.故选A.【分析】通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.改变电流大小,只能改变受力大小,不能改变受力方向.4.某同学学习磁现象后,画出了以下四幅图,其中正确的是()A.B.C.D.【答案】 C【解析】【解答】解:A、已知磁铁右端为N极,左端为S极,在磁体外部,磁感线的方向从N极指向S极,而图中是从S极指向N极,A不符合题意;B、已知两磁铁都为N极,磁感线的方向从N极指向S极,B不符合题意;C、右手握住螺线管,四指指向电流的方向,大拇指指向左端为N极,C符合题意;D、右手握住螺线管,四指指向电流的方向,大拇指指向右端为N极,D不符合题意。

电与磁练习题及答案

电与磁练习题及答案

电与磁练习题及答案一、选择题1.判断钢条是否带有磁性,下面方法正确的是()A.用钢条靠近磁性,磁针被吸引,则钢条一定有磁性B.用钢条靠近铁屑,铁屑被吸引,则用条一定有磁性C.观察钢条周围没有磁力线,则钢条无磁性D.把钢条放入通电螺线管中,螺线管磁性加强,则钢条一定有磁性(桂林)2.如图6所示,在一通电环形线圈内放一小磁针,小磁针的指向是()A.N极垂直纸面指向纸内B.N极垂直纸面指向纸外C.N极指向右D.N极指向左(山东)3.下面关于磁力线的叙述正确的是()A.磁力线是在磁场中实际存在的线B.磁力线方向跟放在该处的磁针北极所指的方向相反C.直线电流周围的磁力线方向跟电流方向一致D.磁极周围的磁力线,是从磁铁北极出来回到磁铁南极(廊坊)4.在描绘磁现象的各图中(图7),哪个是错误的?()5.闭合电键后,甲、乙两个小磁针静止在图8所示的位置,它们的北极分别是()A.a端和b端B.b端和d端C.a端和c端D.b端和c端6.通电螺线管两端的磁极性质决定于()A.螺线管匝数B.电流方向C.螺线管内有无铁芯D.电流强度(吉林)7.靠得很近的两只悬挂着的电磁铁如图9所示,通电后,它们相互( )A.吸引B.排斥C.静止不动8.两个外形完全相同的条形铁条a、b,如图10所示,如按甲图位置,用手拿住a,铁条b掉下来,这现象说明()A.a不是磁铁,b是磁铁B.a是磁铁,b不是磁铁C.a和b 都不是磁铁D.a和b都是磁铁(山西)9.使用两物体(不带电)靠近但它们不接触,下列说法中正确的是()A.没有相互作用,两物体都不是磁体B.相互吸引,只能有一个是磁体C.相互吸引,两物体都是磁体D.相互排斥, 两物体都是磁体(宁夏)10.图11中的几个图,分别表示通电直导线和通电螺线管周围的磁针静止时的指向(小磁针黑端是N极),其中磁针指向画得正确的是()11.下列哪种电器是根据电磁感应现象制成的? ()A发电机B电动机C电磁铁D电磁继电器(山东)12.世界上第一个清楚地、准确地论述磁偏角的科学家是()A.哥仑布B.法拉第C.张衡D.沈括(上海)13.发现电流周围存在磁场的物理学家是()A奥斯特B焦耳C张衡D安培(上海)14.如图12所示的甲、乙、丙、丁四个图,表示通电螺线管的极性与电流方向的关系,正确的是()A.图甲所示的B.图乙所示的C.图丙所示的D.图丁所示的(广州)15.将一支可自由转动的小磁针放在水平桌面上,等它静止后,在靠近小磁针的正上方放量一根垂直于磁针指向的水平直导线,并在导线中通以如图13所示的电流I,从上往下看()A.小磁针将逆时针方向转动B.小磁针将顺时针方向转动C.小磁针将不停地摆动D.小磁针将不动(广州)16.图14中的磁力线方向和磁铁的N、S极是根据小磁针的止时N极所指的方向画出的,其中正确的是()17.关于电磁铁的下列说法中,正确的是:()A.电磁铁是利用电流的磁场来工作的B.通过电磁铁的电流方向改变,磁性强弱也随之改变C.电磁铁的磁性强弱跟线圈匝数无关D.电磁铁的磁性强弱跟有无铁芯无关(重庆)18.如图15所示,要使闭合回路中的电流计有电流通过,应使()A.ab导线保持不动B.ab导线上下移动C.ab导线前后移动D.ab导线左右移动(兰州)19.使通电螺线管的南、北极位置互换的办法是( )A.把线圈的匝数增加一倍B.改变电流方向C.把电流强度减少一半D.把螺线管中的铁芯抽出来(湖南)20.产生感生电流的条件是( )A.导体在磁场中做切割磁力线运动B.闭合电路的一部分导体在磁场运动C.闭合电路的一部分导体在磁场中做切割磁力线运动D.闭合电路在磁场中运动(石家庄)21.下述各种情况中,能够产生感生电流的是( )A.一段导体在磁场中做切割磁力线运动.B.闭合电路的一部分导体在磁场中顺着磁力线运动C.闭合电路的一部分导体静止在磁场中D.闭合电路的一部分导体在磁场中做切出磁力线运动(四川)22.如图16所示,上下两个正对的磁极,四个线框面都是竖直放置的,A线框在磁极间由下向上运动;B线框在磁极间由前向后运动;C线框由磁场外向磁场里运动;D线框由磁场外向磁场里运动;则哪些线框中不能产生感生电流()(山西)23.如图17所示,可以使电流表的指针发生偏转的情况是()A电键K断开,导体ab竖直向下运动B.电键K断开,导体ab从纸里向纸外运C.电键K断开,导体ab从纸里向纸外运动D.电键K闭合,导体ab从纸外向纸里运动(浙江)24.闭合线圈在磁场中做切割磁力线运动时,判断产生感生电流的方向用:()A.右手定则B.安培定则C.左手定则(甘肃)25.当闭合电路的一部分导体在磁场中运动时,导体中()A.一定有感生电流和感生电压B.一定有感生电压,但不一定有感生电流C.一定有感生电流,但不一定有感生电压D.无法判断有无感生电压和感生电流26.电话机听筒里发生的主要能量转化是()A.电能变成机械能B.机械能变成电能C.内能变成电能D.电能变成内能27.安装一台直流电动机模型,接入实验电编后能正常转动,如果分别作下述调整,哪一种做法不能改变直流电动机转动方向? ()A.对调直流电动机磁铁的两极B.改变线圈中电流的方向C.调节滑动变阻器,改变电流的大小D.对调电源的正、负极28.下面关于直流电动机和发电机的几种说法中,正确的是()A.电动机是把机械能转化为电能的装置B.电动机是利用通电线圈在磁场中转动的原理工作的C.发电机是把电能转化机械能的装置D.发电机是利用电磁感应原理工作的二、填空题29.在磁场中某一点______的指向规定为这一点的磁场方向,磁铁周围的磁力线都是从磁铁的______极出来.(海南)30.直线电流的磁力线,是以导线上各点为圆心的______,它的方向用______定则规定,和放在磁场中的小磁针______极指向一致.(吉林)31.通电螺线管的磁性强弱与_____、和______有关.(北京)32.是_____首先测出了大气压的值;是______首先确定了热功当量的值;是______发现了电磁感应现象.(兰州)33.磁铁周围的磁力线都是从磁铁______极出来,回到磁铁的_____极.(大连)34.在导线的下方放一磁针,磁针静止在与导线平行的位置上如图18中所示方向的电流时,磁针的N极将______偏转(选填向内或向外),这个现象表明通电导体的周围存在着______.(四川)35.图19是一根通电直导线,电流方向如箭头所示,如果从右边向左看,电流的磁力线环绕方向应为______时针方向.(湖南)36.有两根外形完全相同的磁棒,一根有磁性,另一根没磁性,要确定哪根磁棒有磁性,某同学用一根钢棒的一端去接触另一根钢棒的中间部分,如图20所示,项两根棒互相吸引,可以断定______钢棒有磁性,若两根钢棒互相不吸引,可以断定______钢棒有磁性.(内蒙古)37.如图21所示,将滑动变阻器接入电路MN处,当K闭合且变阻器滑动片P向右滑动时电磁铁的滋性减弱,则应将变阻器的接线柱或接入电路,这时小磁针的左端是_____极.(福建)38.地球是个大磁体,地球北极附近是地磁的______极.(新疆)39.电动机工作时,把______能转化为______能,在转化过程中能的总量保持______.(宁夏)40.电磁铁是利用电流______效应工作的,电炉是根据电流______效应帛成的,给蓄电池充电是应用了电流的______效应.(吉林)41.闭合电路的一部分导体,在磁场中做______运动时,导体中就会产生感生电流,感生电流的方向不仅跟______的方向有关,而且跟______的方向有关.(南京)42.周期性改变方向的电流叫做______,直流电动机的换向器主要作用是______.(北京)43.电磁铁的磁性有无可以由______来控制,电磁针的磁性强弱可以由______来控制;电磁铁的南北极可以由______来控制.(吉林)44.要使直流电动机的线圈持续转动,必须设法使线圈一到______位置,就自动地改变线圈里的______,能够完成这一任务的装置叫做______.(西安)45.图22中所示的为电磁选矿机的示意图,其中M为矿石,D为电磁铁,落入A中的是______,落入B中的是______.(河南)46.图23为直流电动机的示意图,图中的装图①是______.②是______.线圈的ab 边受力方向向______,cd边受力的方向向______,所以线圈发生转动.(西安)三、作图题47.螺线管中通电后,小磁铁稳定在如图24所示的位置,试标出小磁针的N、S极.48.在图25中标出通电螺线管的N、S极.(哈尔滨)49.磁铁旁小磁针静止时所指的方向如图26所示,试画出磁力线的方向,并标出磁铁的S、N极.(武汉)50.根据图27中小磁针静止时的指向,标出蹄形磁铁的N、S极,图中虚线表示某一条磁力线,在虚线上用箭头表示出磁力线的方向.(北京)51.放在通电螺线管附近的小磁针静止时所指的方向如图28所示,请标出通电螺线管的N极和S极,并用箭头标出通电螺约管导线中的电流方向.(大连)52.如图29所示,当螺线管通电后,小磁针稳定在图中所示位置,在图中画出螺线管的绕线.(天津)53.图30中导电体的横截面和通过电流I的方向垂直增向纸外,它在磁场中所受磁力的方向如图中F所示,标出上、下两磁极的名称.(天津)54.图31所示为U形电磁铁,根据通入的电流方向,标出它的N、S极.(北京)55.在水平直导线AB的正下方放一小磁针,如图32所示,当AB中通电后小磁针的N极转向读者,用箭头标出AB中电流方向.(石家庄)56.在图33的U形磁铁上画出导线的绕线方法.(山西)57.在图34中根据通电直导线周围的磁力线方向,在导线上标出电流方向.(上海)一、选择题1、地质探矿队发现,我国华东某地面积约约几万平方公里地区的地磁场十分异常,该地区地下可能蕴藏着可观的()A.铜B.铁C.铝D.银2、下列关于电磁现象的说法中,错误的的是()A.通电导线周围存在磁场B。

电与磁中考经典题型带答案(word)1

电与磁中考经典题型带答案(word)1

电与磁中考经典题型带答案(word)1一、电与磁选择题1.如图为通电螺线管磁场强弱演示仪的示意图(导线电阻不计),由图可知:()A. 当开关S接a点时,仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时,仪表示数变小C. 保持滑片P的位置不变,开关S由a点换到b点,仪表示数变大D. 若将电源正负极对调,仪表指针偏转方向不变【答案】C【解析】【解答】解:A、由安培定则可知,通电螺线管的右端为N极,根据同名磁极相互排斥可知,仪表指针向左偏转,故A错误;B、当开关S接a点接滑片P向下移动时,变阻器接入电路的电阻减小,电流增大,磁性增强,排斥力增大,指针偏转变大,仪表示数变大,故B错误;C、保持滑片P的位置不变,开关S由a点换到b点,线圈匝数增加,磁性增强,排斥力增大,指针偏转变大,仪表示数变大,故C正确;D、若将电源正负极对调,电流方向改变,磁场方向改变,仪表指针偏转方向改变,故D 错误.故选C.【分析】(1)由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转;、(2)根据滑动变阻器的移动方向判断通电螺线管的磁性变化,判断仪表示数变化;(3)通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯;(4)通电导体在磁场受力的方向与电流的方向、磁场方向有关.2.图为某品牌共享电单车,其涉及到的物理知识正确的是()A. 没有网络传递信息,是无法实现手机扫二维码开锁的B. 车座成马鞍型,增大了人与车座的受力面积,压强增大C. 车胎上有凹凸不平的花纹,可以减小与地面的摩擦力D. 后轮上的电动机,利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时,通过电磁波及网络传递信息,当服务器接收到付费后,才会开解,所以没有网络传递信息,是无法实现手机扫二维码开锁的,A符合题意;B. 车座成马鞍型,增大了人与车座的受力面积,减小压强,B不符合题意;C. 车胎上有凹凸不平的花纹,是用增大接触面粗糙程度的方法增大摩擦力,C不符合题意;D. 后轮上的电动机,利用通电导线在磁场受力的原理将电能转化为机械能,D不符合题意;故答案为:A。

电与磁练习题及其答案

电与磁练习题及其答案

电与磁练习题一.选择题(共30小题)1.下列说法正确的是()A.铜制品容易被磁化B.同名磁极互相吸引C.奥斯特发现了电磁感应现象D.磁体间的相互作用是通过磁场发生的2.如图所示,揭示电动机工作原理的是()A.B.C.D.3.下面关于磁体性质说法不正确的是()A.任何磁体都有两个磁极B.同名磁极互相吸引,异名磁极互相排斥C.磁体的周围存在着磁场D.小磁针静止时,N极总指向地球北方4.关于如图所示的电和磁知识描述错误的是()A.甲图说明同种电荷相互排斥B.乙图说明电流周围存在磁场C.丙图是电动机工作原理示意图D.丁图是有金属外壳的家用电器使用的插座5.如图所示为蹄形磁体周围的磁感线分布图,在a、b、c、d四点中,磁场最强的是()A.a点B.b点C.c点D.d点6.下列关于磁场的描述,正确的是()A.磁感线是磁场中真实存在的曲线B.磁体间的吸引或排斥作用是通过磁场实现的C.磁体周围的磁感线从磁体S极发出,回到磁体N极D.地磁的N极在地理北极附近,地磁的S极在地理的南极附近7.有关电磁学的一些知识,下列说法正确的是()A.磁体周围的磁场既看不见也摸不着,所以是不存在的B.地磁的N极在地理的南极附近C.磁感线是真实存在的一些带箭头的曲线D.电磁铁磁性的强弱只与线圈中电流的大小有关8.下列关于电与磁的说法正确的是()A.磁场中某点的磁场方向是由放在该点的小磁针决定的B.改变通电螺线管中电流的方向,可以改变通电螺线管的N、S极C.发电机是利用电磁感应原理制成的,工作时将机械能转化为电能D.只改变直流电动机的电流方向,直流电动机内线圈的转向会发生改变9.下列关于电磁现象的说法中,正确的是()A.在磁体外部,磁感线总是从S极发出,最后回到N极B.奥斯特实验现象说明,通电导体周围存在磁场C.通电导体在磁场中的受力方向只与电流方向有关D.闭合电路的部分导体在磁场中运动时,就会产生感应电流10.关于磁场和磁感应线,以下说法正确的是()①磁场看不见摸不着,但可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场对放入其中的磁体有力的作用④地球周围存在磁场.A.①②③B.①②④C.①③④D.②③④11.关于磁现象,下列说法正确的是()A.铜、铁、铝都是磁性材料B.地磁场的S极在地理的北极附近C.磁场是由磁感线组成的D.导体在磁场中运动就会产生磁感应电流12.磁感线可以方便地描述磁场,关于磁感线的认识正确的是()A.磁感线是由铁屑组成的B.磁感线是磁体周围真实存在的曲线C.磁体周围的磁感线都是从磁铁的S极出发回到N极D.地磁场的磁感线是从地球南极附近出发回到北极附近13.下列说法正确的是()A.地磁南极就是地理南极B.磁感线在磁体周围真实存在C.奥斯特实验说明通电导线周围存在磁场D.电动机是利用电磁感应现象制成的14.关于指南针和磁场,下列说法正确的是()A.指南针最早由欧洲传入中国B.地球的地理两极与地磁场两极完全重合C.地球周围存在磁场,因此指南针能指示方向D.信鸽是靠在其身上绑上小磁针来导航的15.下列关于电磁现象的四幅图片的说法中错误的是()A.地球“地理两极的地磁两极并不重合”的现象是我国宋代学者沈括最早发现的B.我国最早指南针“司南”是把天然磁石琢磨成勺子形状,自然静止时它的勺柄指向北方C.通电导体的周围存在磁场,这是奥斯特发现的“电流的磁效应”现象D.导体在磁场中做切割磁感线运动时会产生电流,这是法拉第发现的“电磁感应”现象16.如图所示,下列说法中错误的是()A.这是模拟奥斯特实验的一个场景B.图示实验说明了通电导线周围存在磁场C.将电池正负极对调后,重新闭合电路,小磁针偏转方向改变D.将图中导线断开,小磁针N极将指向地磁的北极17.如图所示的四个装置可以用来研究有关物理现象或说明有关原理,下列表述正确的是()A.图①研究电磁感应现象B.图②研究电磁铁磁性强弱与线圈匝数的关系C.图③说明电动机原理D.图④说明发电机原理18.如图,下列说法正确的是()A.实验说明磁场能产生电流B.实验是演示电磁感应的装置C.实验可以得出电流越大电磁铁磁性越强D.实验所揭示的原理可制成电动机19.如图所示,小磁针静止在螺线管附近,闭合开关S后,下列判断正确的是()A.通电螺线管外A点的磁场方向向右B.通电螺线管的左端为S极C.小磁针一直保持静止D.小磁针N极向左转动20.如图所示,GMR是巨磁电阻,它的阻值随电磁铁磁性的增强而减小.下列判断正确的是()A.开关S1闭合,滑片移到某一位置,电磁铁左端为N极B.开关S1闭合,滑片向右移动,电磁铁磁性增强C.开关S1和S2同时闭合,滑片向右移动,GMR的电阻变小D.开关S1和S2同时闭合,滑片向左移动,指示灯变暗21.如图所示,开关闭合,小磁铁处于静止状态后,把滑动变阻器的滑片P缓慢向右移动,此时悬挂的小磁铁的运动情况是()A.向下移动 B.向上移动 C.静止不动 D.无法确定22.在探究“通电螺线管外部磁场分布”的实验中,开关断开时小磁针甲、乙的指向如图所示,当开关闭合时,通电螺线管有磁性,则下列说法正确的是()A.小磁针甲偏转,小磁针乙不偏转B.小磁针乙偏转,小磁针甲不偏转C.小磁针甲、乙均偏转D.滑动变阻器滑片P从右向左滑动时,通电螺线管和磁性逐渐增强23.如图所示,开关闭合后,下列判断正确的是()A.可自由转动的小磁针不发生偏转B.通电螺线管右端为N极C.在通电螺线管中插入铜棒后磁性增强D.通电螺线管外部的磁场与蹄形磁体的磁场相似24.下列关于四幅图片的描述中正确的是()A.S闭合后小磁针N极向左偏转B.表示的是汽油机的做功冲程C.图中的船闸应用了浮力原理D.验钞机利用了红外线的荧光效应25.如图的四幅图,通电螺线管的N、S极标注正确的是()A.B.C.D.26.一根条形磁铁断裂成三段(如图所示),以下现象与相关的说法,正确的是()A.小磁针黑色的为N极B.两者相互排斥C.两端能吸引的大头针数量差别很大D.闭合电路的EF段导体穿过CD之间时,灵敏电流计一定没有反应27.小明用如图所示的装置探究电磁铁的性质,只用该装置,以下结论探究的是()A.线圈匝数越多,磁性越强B.线圈电流越大,磁性越强C.拔出线圈中的铁钉,磁性变弱D.改变电流方向,磁场方向改变28.如图,下列关于电磁现象的表述不正确的是()A.甲图闭合开关,线圈转动,说明磁场对电流有力的作用B.乙图给导线通电,导线附近磁针发生偏转,说明电流周围存在磁场C.丙图闭合电路的部分导体ab在磁场中上下运动,灵敏电流计指针一定会偏转D.丁图用橡胶棒接触验电器金属球,金属箔片张开,说明橡胶棒带电29.如图所示的实验装置中属于电动机工作原理的是()A.B.C.D.30.下列四个装置中,主要利用电磁感应原理工作的是()A.动圈式话筒B.电磁起重机C.扬声器D.电动机一.选择题(共30小题)1.D;2.A;3.B;4.C;5.B;6.B;7.B;8.BCD;9.B;10.C;11.B;12.D;13.C;14.C;15.B;16.D;17.B;18.C;19.B;20.A;21.B;22.B;23.B;24.A;25.A;26.A;27.D;28.C;29.A;30.A;。

(物理)九年级物理电与磁题20套(带答案)及解析

(物理)九年级物理电与磁题20套(带答案)及解析

(物理)九年级物理电与磁题20套(带答案)及解析一、电与磁选择题1.小磁针静止时的指向如图所示,由此可知()A. a端是通电螺线管的N极,c端是电源正极B. a端是通电螺线管的N极,c端是电源负极C. b端是通电螺线管的N极,d端是电源正极D. b端是通电螺线管的N极,d端是电源负极【答案】B【解析】【解答】据题目可知,小磁针左端是N极,右端是S极,所以电磁铁的左端,即a端为N即,右端为S极,据安培定则可知,电流从d端流出后进入电磁铁,D端是电源的正极,c端是负极,B符合题意。

故答案为:B。

【分析】根据磁极间的相互作用判断螺线管的磁极位置,再利用安培定则判断电流方向和电源的正负极.2.巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象,图中GMR是巨磁电阻,闭合开关S1、S2,移动滑动变阻器的滑片,以下分析正确的是()A. 滑片向左移动时,电磁铁磁性减弱,指示灯亮度变暗B. 滑片向左移动时,电磁铁磁性增强,指示灯亮度变亮C. 滑片向右移动时,GMR电阻变小,指示灯亮度变亮D. 滑片向右移动时,GMR电阻变大,指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时,滑动变阻器电阻变小,电流变大,电磁铁磁性增强,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变小,电流变大,指示灯亮度变亮,A不符合题意,B符合题意;C. D. 滑片向右移动时,滑动变阻器电阻变大,电流变小,电磁铁磁性减弱,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变大,电流变小,指示灯亮度变暗,CD不符合题意;故答案为:B。

【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况,通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时,其磁性强弱的变化;巨磁电阻和灯泡串联,先判断巨磁电阻的变化,根据欧姆定律可知电路中电流的变化,根据P=I2R可知灯泡实际功率的变化,进一步判断亮暗的变化.3.有一小磁针静止在通电螺线管上方,如图所示,则通电螺线管()A. 左侧为N极,a端为正极B. 左侧为S极,a端为正极C. 左侧为N极,b端为正极D. 左侧为S极,b端为正极【答案】 C【解析】【解答】解:由于小磁针静止时,其左端为S极,右端为N极,根据磁极间的作用规律可知,螺线管的右端为S极,左端为N极。

【物理】电与磁知识点总结及经典习题(含答案)(word)1

【物理】电与磁知识点总结及经典习题(含答案)(word)1

【物理】电与磁知识点总结及经典习题(含答案)(word)1一、电与磁选择题1.如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是螺线管.闭合开关,待弹簧测力计示数稳定后,将滑动变阻器的滑片缓慢向右移动的过程中,下列说法正确的是()A. 电压表示数变大,电流表示数也变大B. 电压表示数变小,电流表示数也变小C. 螺线管上端是N极,弹簧测力计示数变小D. 螺线管上端是S极,弹簧测力计示数变大【答案】 C【解析】【解答】解:(1)由图可知电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S极;则螺线管与磁铁为同名磁极,相互排斥;当滑片向右移动时,滑动变阻器接入电阻变小,则由欧姆定律可知电路中电流增大,即电流表的示数变大;因为串联电路中,电阻越大,分得的电压越大,因此滑动变阻器两端电压减小,即电压表示数减小;故AB错误;(2)由于通过电路的电流变大,则螺线管的磁性增大,螺线管与磁铁之间的斥力增大,因此弹簧测力计示数变小.故C正确,D错误.故选C.【分析】解答此题从以下知识点入手:(1)影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强;(2)运用安培定则判断通电螺线管的极性;(3)磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引.(4)当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2.下列作图中,错误的是()A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解:A、反向延长得出力F1的作用线,从支点作作用线的垂线,得垂足,支点到垂足的距离为动力臂L1,如图所示,故A错.B、静止在斜面上的物体受到重力(竖直向下)、支持力(垂直斜面向上)和摩擦力(沿斜面向上)的作用,三力的作用点画在物体的重心,故B正确;C、物体成的像为虚像,用虚线画出,物像关于平面镜对称,故C正确;D、在磁体外部,磁感线从N极出,回到S极,故D正确.故选A.【分析】(1)根据力臂的画法进行分析,力臂是支点到力作用线的垂线段;(2)静止在斜面上的物体受到重力、支持力和摩擦力的作用;(3)平面镜成像的特点:物体成的像为虚像,物像关于平面镜对称;(4)在磁体外部,磁感线从N极出,回到S极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向,属于基础题目.3.图展示了我国古代劳动人民的智慧成果,对其中涉及的物理知识,说法错误的是()A. 孔明灯在上升过程中,只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解:A、孔明灯在上升过程中,不但受到浮力而且受到重力的作用,A不符合题意;B、紫砂壶的壶嘴和壶身上端开口,底部相互连通,是利用连通器的原理,B符合题意;C、司南指示南北方向是因为受到了地磁场的作用,C符合题意;D、一切发声的物体都在振动,所以正在发声的编钟在振动,D符合题意。

电和磁的练习题及参考答案

电和磁的练习题及参考答案

电和磁的练习题及参考答案一、填空题1.填写以下电器设备的工作原理和工作时的能量转化关系:1电热器是利用电流的工作的,它将能转化为能.2电磁继电器是利用工作的,工作时将能转化为能.3电动机是将能转化成能.它的线圈转动原理是根据 .4发电机是根据原理制成,它工作时将能转化为____ 能.2.某个直流电动机模型通电后不能转动了,发生故障的原因可能是 _________或是和接触不良.3.交流电是方向的电流,我国生产和生活用的交流电周期是秒,频率是赫.这种交流电,电流的方向每秒改变次.4.把一根直导线AB放在蹄形磁铁的磁场里,闭合开关使AB中出现由B到A的电流时,AB向右摆动,这说明通电导体在磁场中受到 .若保持磁铁的’磁极位置不变,改变AB中的电流方向,则AB向摆动;若保持AB中的电流方向由B到A不变,而改变蹄形磁铁的磁极位置,则AB向 .这说明通电导体在磁场里受力的方向跟和有关.5.4.如图2所示,AB为可以沿光滑金属导轨移动的导体棒,它与左端的电阻R和电流表组成闭合电路,图中表示磁感线.当AB向右运动时,电流表的指针选填偏转或不偏转当AB加速运动的速度更快时,电流表指针偏转的角度将。

选填变大、不变或变小6.若发电站输出的功率不变,使输出电压变大,则输电线消耗的功率 .二、选择题1.法拉第发现的电磁感应现象的重要应用有A.发电机B.电动机C.电热器D.电磁铁2.下列说法正确的是A.通电导体在磁场中一定能受到力的作用B.通电导体在磁场中受力而运动时,电能转化为机械能C.通电导体在磁场中受力而运动时,机械能转化为电能D.当通电线圈所在平面与磁感线平行时,线圈处于平衡位置3.在磁场中悬挂一根导体,它的两端跟毫安表相连,图3所示为此导体的横截面,导体的运动方向如箭头所示方向,不能产生感应电流的是4.如图4所示,表示磁感线垂直纸面进入纸内,一个闭合的金属框沿着图示方向在均匀磁场中运动,则此金属框中A.一定有感应电流B.可能有感应电流C.一定没有感应电流D.无法判断5.关于交流发电机,下列说法正确的是A.交流发电机是将电能转化为机械能的装置B.线圈在磁场中转动,无论外部电路是否闭合,线圈中都会有电流产生C.发电机工作时,在线圈和外部电路中通过的是直流电D.如果发电机线圈每秒钟转50周,则电流的方向每秒钟改变100次6.下列关于电磁感应的论述正确的是A.电磁感应就是电流的磁效应B.电磁感应现象说明利用磁场可以产生电流C.奥斯特实验说明利用磁场可以产生电流D.在电磁感应现象中,机械能转化为电能三、计算题某铝导线电阻约为170欧,若用此导线输电,导线中的电流为10安,导线每年消耗电能产生的热量约5.41011焦,相当于14.9万度的电能.若发电厂输出电压为2000伏,试计算:1输电线上的电压是多少?输电线给用户的电压是多少?2这时发电厂给输电线的电功率是多少?输电线发热消耗的电功率是多少?输电线给用户的电功率是多少?参考答案一、填空题1.1热效应,电,内2电流的磁效应,电,机械3电,机械,通电导体在磁场中受力运动4电磁感应,机械,电 2.磁铁没有磁性,换向器,电刷 3.周期性地改变,0.02,50,100 4.力的作用,左,左,电流方向,磁场方向 5.偏转,变大 6.变小二、选择题1.A2.B3.B4.C5.D6.B D三、计算题1U线=1 700伏,U用=300伏;2P输=20千瓦,P耗=17千瓦,P用=3千瓦.感谢您的阅读,祝您生活愉快。

(物理)物理电与磁练习题含答案含解析

(物理)物理电与磁练习题含答案含解析

(物理)物理电与磁练习题含答案含解析一、电与磁选择题1.下列对有关物理学家及其所做的实验表述不正确的是()A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】 C【解析】【解答】解:A、1643年,意大利科学家托里拆利实验第一次精确地测出大气压的数值,p0=1.013×105Pa,故A正确;B、奥斯特发现了通电导体周围存在磁场,即电流的磁效应,是第一个发现电现象与磁现象之间有联系的人,故B正确;C、法拉第通过实验研究了电磁感应现象,从而使人类进入了电气化时代,故C不正确;D、在大量实验的基础上,英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系,即发现了焦耳定律,故D正确.故选:C.【分析】(1)世界上第一个准确测出大气压数值的科学家是托里拆利;(2)奥斯特发现了电流的磁效应;(3)法拉第发现了电磁感应现象;(4)英国物理学家焦耳通过一系列实验发现了焦耳定律.本题考查我们对一些重要的科学家及其贡献的了解和掌握,属于物理学常识,平时要注意物理学常识知识的积累.2.从物理学角度解释诗句,下列说法与物理知识相符的是()A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”,是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石,不指南方不肯休”,诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解:A、“潭清疑水浅”是由于光的折射产生的一种现象,A不符合题意;B、以诗人乘坐的船为参照物,山与船之间的位置发生了变化,山是运动的,所以会感觉到“看山恰似走来迎”,B不符合题意;C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈,C符合题意;D、地球本身是一个巨大的磁体,地磁北极在地理南极附近,地磁南极在地理北极附近,小磁针在地磁场的作用下,始终指向南北方向,其中,指南的一端磁针的南(S)极,D不符合题意。

电学专题之电与磁(含答案)

电学专题之电与磁(含答案)

电学专题之电与磁一、单选题(共10道,每道10分)1.如图所示,甲乙两小磁针在一根磁铁附近,下列判断正确的是( )A.甲小磁针左端是S极,乙小磁针左端是N极B.甲小磁针左端是N极,乙小磁针左端也是N极C.甲小磁针左端是S极,乙小磁针左端也是S极D.甲小磁针左端是N极,乙小磁针左端是S极答案:B解题思路:由于同名磁极相互排斥,异名磁极相互吸引,可知条形磁体的a端是S极,b端是N极;小磁针甲和乙的左端都指向条形磁体的a端即条形磁体的S极,所以均为N极。

故选B。

试题难度:三颗星知识点:磁场2.关于磁体、磁场和磁感线,以下说法中正确的是( )A.磁体之间的相互作用是通过磁场发生的B.铁和铝都能够被磁体吸引C.磁感线是磁场中真实存在的曲线D.磁感线从磁体的S极出来,回到磁体的N极答案:A解题思路:A:磁体周围存在磁场,磁体对处于其磁场内的磁性物质有磁力的作用,磁体之间的相互作用就是通过磁场实现的。

故A正确;B:磁体能够吸引铁、钴、镍等物质,不能吸引铝,故B错误;C:磁感线是为了更形象的描述磁场而假想出来的曲线,不是真实存在的,故C错误;D:在磁体的外部,磁感线从磁体的N极出发,回到S极,故D错误。

故选A。

试题难度:三颗星知识点:磁感线3.为探究两个通电螺线管之间的磁场情况,某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图(a)所示,小磁针静止时N极在各位置上的指向如图(b)所示(小磁针涂黑的一端为N极)。

四位同学各自画出两个通电螺线管之间的磁感线如图所示,其中正确的是( )A. B.C. D.答案:C解题思路:小磁针静止时北极所指的方向与磁场的方向(或磁感线方向)相同;由图a和b可知:小磁针静止时指向是由下向上;在两个螺线管之间的磁感线的方向也是由下向上;故C正确。

故选C。

试题难度:三颗星知识点:磁场4.下列各图中,箭头表示电流方向,则通电螺线管周围的小磁针静止时,指向正确的是( )A. B.C. D.答案:A解题思路:利用安培定则判断螺线管的磁极,再根据磁极间的相互规律确定小磁针的指向是否正确,如图由此可知,选项A正确,B、C、D错误。

《电与磁》单元测试题(含答案) 经典

《电与磁》单元测试题(含答案) 经典

电与磁》单元测试题(含答案)经典一、电与磁选择题1.关于电磁现象,下列说法正确的是()A.通电导线周围一定存在磁场B.磁场是由疏密不同的磁感线组成的C.改变电流大小,可以改变电动机转动的方向D.任何导体在磁场中运动时,都能产生感应电流【答案】A【解析】【解答】解:A、据奥斯特实验可知,通电导线周围一定存在磁场,故A正确;B、磁场是看不到的物质,而磁感线是为描述磁场分布而引入的,磁感线实际上是不存在的,故B错误;C、改变电流的方向可以改变线圈受力的方向,即可以改变电动机转动的方向;而改变电流大小,并不能改变电动机转动的方向,故C错误;D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的,且选项没说明电路是否闭合,故D错误.故选A.【分析】(1)奥斯特实验说明了通电导线周围存在着磁场;(2)磁体周围存在磁场,为了描述磁场的分布物理学上引入了磁感线,实际上磁感线是不存在的;(3)改变电流的方向可以改变线圈受力的方向;(4)产生感应电流的条件:闭合回路中的导体切割磁感线.2.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A.条形磁铁B.地磁场C.通电直导线D.通电螺线管【答案】C【解析】【解答】解:条形磁铁的中间没有磁性,但在两端磁性最强;地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似;通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆,越靠近通电直导线,磁性越强,磁场分布就越密.所以通电直导线磁场分布与其他三种磁体的磁场分布不同.故选C.【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较,得出答案.3.对于图中所示的四幅图,以下说法正确的是()A.甲图中通电导线周围存在着磁场,如果将小磁针移走,该磁场将消失B.乙图中闭合开关,通电螺线管右端为N极C.丙图中闭合开关,保持电流方向不变,对调磁体的N、S极,导体的运动方向不变D.丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度,说明该棒带正电【答案】B【解析】【解答】解:A、通电导线周围存在磁场,将小磁针移走,磁场仍存在,故A错误;B、根据图中电源的正极在右侧,可知螺线管中电流方向是由右侧进入左侧流出,故利用安培定则可知通电螺线管的右端为N极,故B正确;C、通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向有关,电流方向不变,对调磁体的N、S极即改变了磁场方向,导体棒摆动方向将改变,故C错误;D、丁图中绝缘棒接触验电器后,验电器的金属箔张开一定角度,是因为箔片带上了同种电荷,可能是正电,也可能是负电,故D错误.故选B.【分析】(1)通电导线的周围存在磁场,但磁场看不见、摸不着,可以通过小磁针的偏转说明磁场的存在;(2)安培定则:用右手握螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极;(3)通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向有关,当其中一个方向变化时,受力方向变化,但当两个方向同时变化时,受力方向不变;(4)验电器是利用了同种电荷相互排斥的原理制成的.4.如图中的a表示垂直于纸面的一根导线,它是闭合回路的一部分.它在下图所示各磁场中水平运动时,哪种情况不会产生感应电流()A. B. D.【答案】B【解析】【解答】解:磁极间的磁感线是从N极指向S极,由图可知,ACD中的导体运动时都会切割磁感线,所以会产生感应电流;只有B没有切割磁感线,所以不会产生感应电流;故选B.【分析】能否产生感应电流,就要看图示的情景能否满足①闭合电路;②导体切割磁感线运动这两个条件.5.如图是关于电磁现象的四个实验,下列说法正确的是()触接S甲丙TA、图甲是研究发电机工作原理的实验装置B.图乙实验说明通电导体周围存在磁场C.图丙是探究磁铁磁性强弱的实验装置D.图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解:A、图中有电池,是电动机原理图,故A错误;B、图中有学生电源,这是磁场对电流的作用实验,结论是通电导体在磁场中受力,故B错误;C、是奥斯特实验,说明通电导线周围存在磁场,故C错误;D、图中没有电池,是电磁感应现象实验,故D正确.故选:D.【分析】根据对电与磁几个重要实验装置图的认识来判断:(1)发电机原理图描述了线圈给外界的用电器供电;电动机原理图描述了电源给线圈供电;(2)电磁感应现象装置图没有电池;磁场对电流的作用装置图有电池.6.信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电与磁练习题(含答案)经典1一、电与磁选择题1.小磁针静止时的指向如图所示,由此可知()A. a端是通电螺线管的N极,c端是电源正极B. a端是通电螺线管的N极,c端是电源负极C. b端是通电螺线管的N极,d端是电源正极D. b端是通电螺线管的N极,d端是电源负极【答案】B【解析】【解答】据题目可知,小磁针左端是N极,右端是S极,所以电磁铁的左端,即a端为N即,右端为S极,据安培定则可知,电流从d端流出后进入电磁铁,D端是电源的正极,c端是负极,B符合题意。

故答案为:B。

【分析】根据磁极间的相互作用判断螺线管的磁极位置,再利用安培定则判断电流方向和电源的正负极.2.如图是“水位自动报警器”电路图,容器中装有盐水,和分别是“2.5V,0.3A”和“2.5V,0.5A”的灯泡,下列说法不正确的是()A. 液面上升到与金属块B接触时,电磁铁工作,说明盐水是导体B. 液面上升,金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃,则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触,电磁铁、U1、金属块A、金属块B构成了闭合回路,电磁铁工作,说明盐水可以允许电流通过,盐水是导体,A不符合题意;B.盐水密度不变,由公式p=ρgh知,当液面上升,盐水深度增加时,金属块A受到的液体压强变大,B不符合题意;C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意;D、由图知,如果将电铃接在M点,电铃与两只灯泡都是串联,所以无论水位是否达到警戒线,电铃能发生,D错误,符合题意.故答案为:D【分析】在液体密度一定时,液体压强随深度的增加而增大;利用公式W=UIt得到电流做的功;串联电路用电器工作过程中互相影响,并联电路用电器工作过程中互不影响.3.图展示了我国古代劳动人民的智慧成果,对其中涉及的物理知识,说法错误的是()A. 孔明灯在上升过程中,只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解:A、孔明灯在上升过程中,不但受到浮力而且受到重力的作用,A不符合题意;B、紫砂壶的壶嘴和壶身上端开口,底部相互连通,是利用连通器的原理,B符合题意;C、司南指示南北方向是因为受到了地磁场的作用,C符合题意;D、一切发声的物体都在振动,所以正在发声的编钟在振动,D符合题意。

故答案为:A。

【分析】物体在上升过程中,不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器,认清连通器的结构特点,生活中应用连通器的还有:乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近;而地磁的南极则在地理位置的北极附近.(地磁的南北极与地理的南北极并不重合,它们的交角称磁偏角,这是我国学者:沈括最早记述这一现象.)一切发声的物体都在振动.4.探究影响电磁铁磁性强弱的因素时,按图所示电路进行实验,观察到电磁铁甲吸引大头针的数目比电磁铁乙多,此实验说明影响电磁铁磁性强弱的因素是()A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解:由图知,甲、乙两线圈串联,所以通过甲、乙两线圈的电流相等;甲的线圈匝数明显比乙的线圈匝数多,实验观察到电磁铁甲吸引大头针的数目比乙多;所以此实验说明电磁铁的磁性强弱与线圈匝数有关.故选A.【分析】要解决此题,需要掌握电磁铁磁性强弱的因素.知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关;同时要掌握串联电路中的电流特点,知道串联电路中电流相等.掌握转化法在此实验中的应用.5.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是()A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动,电阻减小,由欧姆定律可知,电路中电流增大,则电磁铁吸引更多的大头针,故A正确;B、将滑片P向b端移动,电阻增大,由欧姆定律可知,电路中电流减小,则电磁铁吸引的大头针较少,故B错误;C、电磁铁的铁芯需用软磁性材料制成,铜不是磁性材料,故不可以用铜棒代替,故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关,线圈匝数越少,磁性越弱,因此减少线圈匝数,电磁铁吸引的大头针较少,故D错误.故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关,电磁铁吸引的大头针数码越多,电磁铁的磁性越强.6.如图所示,闭合开关S,弹簧测力计的示数增大.下列分析正确的是A. c端是S极,a是电源的正极B. c端是N极,a是电源的负极C. 若滑动变阻器的滑片向右滑动,弹簧测力计示数增大D. 若将电源正负极接线的位置对调,弹簧测力计示数增大【答案】B【解析】【解答】解:A、闭合开关S,弹簧测力计的示数增大,由于此题下端为S极,并且弹簧测力计的示数变大,因为异名磁极相互吸引,同名磁极相互排斥,所以电磁铁的上端为N极.故A错误;B、由上述可知因为电磁铁的上端为N极,下端为S极,由安培定则可知,电流从电磁铁的上端流入,故电源b端为正极,a端为负极.故B正确;C、若滑动变阻器的滑片向右滑动,滑动变阻器的电阻增大,电路中的电流变小,电磁铁的磁性变小,对上方的磁体的吸引力变小,所以弹簧测力计示数变小,故C错误;D、若将电源正负极接线的位置对调,电磁铁的磁性强弱不变,极性相反,则c端变为S 极,与磁体相互排斥,故弹簧测力计的示数变小.故D错误.故选B【分析】首先要明确电磁铁磁性强弱的影响因素:有无铁芯、电流大小、线圈匝数的多少.①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化,进而确定电流变化,判断出滑动变阻器的滑片移动,电路中电阻的变化,知道磁体的下端为S极和弹簧测力计的示数增大,根据磁体间的相互作用规律,从而可以判断出电磁铁的磁极极性.②知道电磁铁的磁极极性,可利用安培定则判断出电磁铁中电流的方向,从而可以确定电源的正负极.③根据滑动变阻器滑片的移动引起电流的变化,再判断出电磁铁磁性强弱的变化,可从而以确定弹簧测力计示数的变化.④磁感线方向不影响电磁铁磁性强弱的变化,但是电磁铁的极性相反,利用磁极之间作用规律,从而确定弹簧测力计示数的变化7.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。

如图所示,它的原理是送电线圈通过一定频率的交流电,线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。

下列选项中和受电线圈工作原理相同的是()A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的,A不符合题意;B、电磁继电器利用的是电流的磁效应,B不符合题意;C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置,C符合题意;D、电动机利用通电导体在磁场中受力运动的原理工作的,D不符合题意。

故答案为:C。

【分析】根据题中解释,电磁感应无线充电利用了电磁感应发电的原理,动圈式话筒也利用了电磁感应原理工作.8.以下是对电与磁部分四幅图的分析,其中错误的是()A. 如图装置闭合电路后磁针会偏转,说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验,说明通电导体周围存在磁场(即电流能产生磁场),A不符合题意。

B、如图装置,开关闭合后导体会在磁场中运动,说明通电导线在磁场中受到力的作用,B 不符合题意。

C、图中无电源,闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生,电流计的指针发生偏转,根据这个原理可制成发电机,C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的,D错误,符合题意。

故答案为:D。

【分析】在电和磁这一部分中,学到了很多电学设备,每个设备的制成原理是经常考查的知识点.一般来说,有电磁铁的仪器是电流的磁效应原理,发电机和动圈式话筒是电磁感应现象原理,电动机和扬声器是通电导体在磁场中受力原理.9.如图所示,下列描述正确的是()A. 甲图:利用灵敏电流计可以准确测量电流值B. 乙图:同名磁极相互吸引C. 丙图:比较两次实验得出压力的作用效果与受力面积的关系D. 丁图:用吸管像两乒乓球中间吹气,乒乓球靠拢【答案】D【解析】【解答】解:A、甲图灵敏电流计没有刻度值,利用灵敏电流计可以大致反映电流的大小,故A错误;B、图中是两个N极相互靠近,利用同名磁极相互排斥,故B错误;C、丙图压力和受力面积都不同,不能比较两次实验得出压力的作用效果与受力面积的关系,故C错误;D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强大,压着乒乓球向中间靠拢,故D正确.故选D.【分析】(1)利用灵敏电流计可以大致反映感应电流的大小;(2)同名磁极相互排斥;(3)压力的作用效果与压力大小和受力面积有关;(4)流速越大的地方,压强越小.10.在下面四幅图中,图文相符的是()A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时,产生电流,是电磁感应现象,发电机利用图示原理制成的,A不符合题意;B. 图中的电铃主要工作部分是电磁铁,利用电流的磁效应工作,B符合题意;C. 图演示的是磁场对电流的作用力,电动机是利用图示原理制成的,C不符合题意;D. 如图的扬声器工作时,将电信号转换成声音,D不符合题意;故答案为:B。

【分析】磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点:①磁性的有无可由电流的通断来控制;②磁性的强弱可由改变电流大小和线圈的匝数来调节;③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象(电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流)制成的.11.如图所示,导体棒ab向右运动,下列操作能使导体棒向左运动的是()A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解:通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关;A、将磁体的磁极对调,磁场方向与原来相反,则导体棒的受力方向与原来相反,能使导体棒向左运动,故A正确;B、取走一节干电池,减小电源电压,减小电路中的电流,会改变受力大小,但不会改变运动方向,故B错误;C、将导体棒a、b端对调,不能改变导体中的电流方向,不能改变受力方向,故C错误;D、将滑动变阻器的滑片P向左移动,电路的电阻减小,电路中的电流增大,会改变受力大小,但不会改变运动方向,故D错误.故选A.【分析】通电导体在磁场中受到力的作用,受力方向与磁场方向和电流方向两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.改变电流大小,只能改变受力大小,不能改变受力方向.12.如图是直流电铃的工作原理图.下列说法正确的是()A. 铃声可以在真空中传播B. 铃声是由铃碗的振动产生的C. 变阻器滑片向右移时,电磁铁的磁性增强D. 绕制电磁铁线圈时,线圈的匝数越少,磁性越强【答案】B【解析】【解答】解:A、声音的传播需要介质,真空不能传声,故A错误;B、当闭合开关铁腕振动,铃声响起,铃声是由铃碗的振动产生的,故B正确;C、滑动变阻器的滑片向右滑动时,接入电路中的电阻增大,电流减小,电磁铁的磁性减弱,故C错误;D、当通过电磁铁的电流一定时,电磁铁线圈的匝数越少,磁性越弱,故D错误.故选B.【分析】(1)声音的传播靠介质;(2)声音是由物体的振动产生的;(3)改变电磁铁的磁性强弱,就要从改变电磁铁的线圈匝数或者改变通过电磁铁的电流大小入手.而电磁铁固定,则其匝数固定.只能从电流入手.改变滑动变阻器接入的阻值可以改变电路中的电流;(4)①影响电磁铁磁性强弱的因素:电流大小、线圈匝数多少、有无铁芯.有铁芯时,电流越大,匝数越多,磁性越强.13.我们所使用的电冰箱、电扇、洗衣机等家用电器,其主要部件都是用电动机来工作的,那么电动机是根据下列哪种现象制成的()A. 磁场对放入其中的磁体产生力的作用B. 电流周围存在磁场C. 通电导体在磁场中受到力的作用D. 电磁感应【答案】 C【解析】【分析】电动机是因通电而动,电能转化为机械能,其原理是通电导体在磁场中受力.【解答】A、磁场对放入其中的磁体产生力的作用,这是磁体间的相互作用,故A错误;B、各种通过电热来工作的用电器是利用了电流的热效应,故B错误;C、通电导体在磁场中受力,这是电动机的原理,故C正确;D、电磁感应现象是发电机的原理,故D错误.故选C.【点评】根据电磁感应现象原理工作的有发电机、动圈式话筒;根据通电导体在磁场中受力原理工作的有电动机、扬声器;根据电流的热效应原理工作的有电饭锅、电热毯等.14.下列有关电和磁的说法正确的是()A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着,所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解:A、奥斯特发现了电流的磁效应,故A正确;B、磁体周围的磁场虽然看不见也摸不着,但的确存在,故B错误;C、电磁感应现象是发电机的制作原理,而电动机的制作原理是通电线圈在磁场中受力转动,故C错误;D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关,故D错误.故选A.【分析】(1)奥斯特发现了电流的磁效应;(2)磁场看不见、摸不着但的确存在;(3)电动机工作原理是通电线圈在磁场中受力转动;(4)电磁铁的磁性强弱与电流的强弱和线圈的匝数有关.15.下列教材中的探究实验,不需要控制电流一定的是()A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】解:A、电阻与导体的长度、材料、横截面积和温度有关,与电流大小无关,探究与长度的关系,不用控制电流一定,A正确;B、由Q=I2Rt可知,通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关,要探究热量与电阻的关系,需控制电流和通电时间一定,B错误;C、由W=UIt可知,要探究电功与电压的关系,需使电流和通电时间一定,C错误;D、电磁铁磁性强弱与电流大小和线圈匝数有关,要探究电磁铁磁性强弱与线圈匝数的关系,需控制电路中的电流相同,D错误.故选A.【分析】若所探究的物理量与电流及其他因素有关,探究过程中需控制电流一定,根据各项分析即可得出结论.16.如图所示,闭合开关S,弹簧测力计的示数增大.下列分析正确的是A. c端是S极,a是电源的正极B. c端是N极,a是电源的负极C. 若滑动变阻器的滑片向右滑动,弹簧测力计示数增大D. 若将电源正负极接线的位置对调,弹簧测力计示数增大【答案】B【解析】【解答】解:A、闭合开关S,弹簧测力计的示数增大,由于此题下端为S极,并且弹簧测力计的示数变大,因为异名磁极相互吸引,同名磁极相互排斥,所以电磁铁的上端为N极.故A错误;B、由上述可知因为电磁铁的上端为N极,下端为S极,由安培定则可知,电流从电磁铁的上端流入,故电源b端为正极,a端为负极.故B正确;C、若滑动变阻器的滑片向右滑动,滑动变阻器的电阻增大,电路中的电流变小,电磁铁的磁性变小,对上方的磁体的吸引力变小,所以弹簧测力计示数变小,故C错误;D、若将电源正负极接线的位置对调,电磁铁的磁性强弱不变,极性相反,则c端变为S 极,与磁体相互排斥,故弹簧测力计的示数变小.故D错误.故选B【分析】首先要明确电磁铁磁性强弱的影响因素:有无铁芯、电流大小、线圈匝数的多少.①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化,进而确定电流变化,判断出滑动变阻器的滑片移动,电路中电阻的变化,知道磁体的下端为S极和弹簧测力计的示数增大,根据磁体间的相互作用规律,从而可以判断出电磁铁的磁极极性.②知道电磁铁的磁极极性,可利用安培定则判断出电磁铁中电流的方向,从而可以确定电源的正负极.③根据滑动变阻器滑片的移动引起电流的变化,再判断出电磁铁磁性强弱的变化,可从而以确定弹簧测力计示数的变化.④磁感线方向不影响电磁铁磁性强弱的变化,但是电磁铁的极性相反,利用磁极之间作用规律,从而确定弹簧测力计示数的变化17.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。
