安全栅的定义及主要功能
安全栅原理及使用介绍

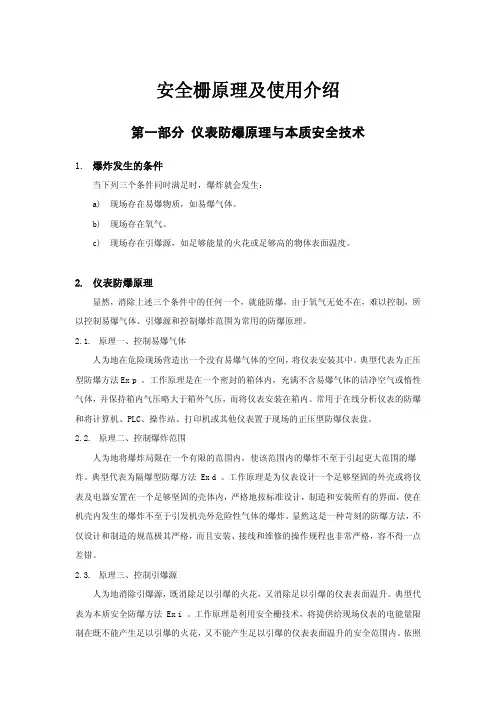

安全栅原理及使用介绍第一部分仪表防爆原理与本质安全技术1.爆炸发生的条件当下列三个条件同时满足时，爆炸就会发生：a)现场存在易爆物质，如易爆气体。
b)现场存在氧气。
c)现场存在引爆源，如足够能量的火花或足够高的物体表面温度。
2.仪表防爆原理显然，消除上述三个条件中的任何一个，就能防爆，由于氧气无处不在，难以控制，所以控制易爆气体、引爆源和控制爆炸范围为常用的防爆原理。
2.1.原理一、控制易爆气体人为地在危险现场营造出一个没有易爆气体的空间，将仪表安装其中。
典型代表为正压型防爆方法Ex p 。
工作原理是在一个密封的箱体内，充满不含易爆气体的洁净空气或惰性气体，并保持箱内气压略大于箱外气压，而将仪表安装在箱内。
常用于在线分析仪表的防爆和将计算机、PLC、操作站、打印机或其他仪表置于现场的正压型防爆仪表盘。
2.2.原理二、控制爆炸范围人为地将爆炸局限在一个有限的范围内，使该范围内的爆炸不至于引起更大范围的爆炸。
典型代表为隔爆型防爆方法 Ex d 。
工作原理是为仪表设计一个足够坚固的外壳或将仪表及电器安置在一个足够坚固的壳体内，严格地按标准设计，制造和安装所有的界面，使在机壳内发生的爆炸不至于引发机壳外危险性气体的爆炸。
显然这是一种苛刻的防爆方法，不仅设计和制造的规范极其严格，而且安装、接线和维修的操作规程也非常严格，容不得一点差错。
2.3.原理三、控制引爆源人为地消除引爆源，既消除足以引爆的火花，又消除足以引爆的仪表表面温升。
典型代表为本质安全防爆方法Ex i 。
工作原理是利用安全栅技术，将提供给现场仪表的电能量限制在既不能产生足以引爆的火花，又不能产生足以引爆的仪表表面温升的安全范围内。
依照中国国家标准和国际标准，当安全栅安全区一侧所接设备发生任何故障（不超过 250V电压）时，本质安全防爆方法能确保现场的防爆安全。
Ex ia级本质安全设备在正常工作、发生一个故障、发生两个故障时均不能点燃爆炸性气体混合物。
安全栅 Exd II BT4和Exd II CT6的区别0
安全栅 Exd II BT4和Exd II CT6的区别2009年07月01日星期三 17:15Exd II BT4和Exd II CT6的区别D代表隔爆型的.IIB代表乙烯,点火能量0.06mj,T4安全物体的表面温度≤135℃电机防爆等级由3部分构成1) 在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。
3)引燃某种介质的温度分组的划分。
主要分为T1－450℃＜T、T2－300＜T≤ 450℃、 T3－200＜T≤300℃、 T4－135＜T≤200℃、 T5－100＜T≤135 、 T6－85＜T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。
）2 ）氧气：空气。
3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。
煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。
氧气：空气中的氧气是无处不在的。
点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。
当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。
安全栅简介
随着石油、化工、煤炭、冶金等工业的迅速发展，一些易燃材料的处理引起了社会各界的重视。
这些场合通常含有如天然气、合成气、金属屑、碳尘、粉末、浆料、晶粒、纤维、飞扬物等这些材料，任何渗漏或溅出都可能形成一个爆炸性危险场所，为了工厂和人员的安全，必须确保这个环境的安全。
因此世界许多国家和地区对防爆电气产品实施防爆认证制度，防爆产品必须取得防爆认证，才允许在爆炸危险场所使用。
一、本质安全防爆技术1、仪表防爆的基本原理防止爆炸，就是要避免爆炸的发生的三个条件同时存在，即点火源（电火花、热表面等）、爆炸性物质（可燃性气体或粉尘等）、空气（氧气）。
如图1所示，当上述三个条件同时存在，而且当爆炸性物质与空气的混合浓度处于爆炸范围内（即处于爆炸下限和爆炸上限之间）时，将不可避免地产生爆炸。
因此，在实践中为了有效地防止爆炸事故的发生，人们总是设法避免上述三个条件同时存在，以达到防爆的目的。
常见的三种防爆原理：（1）控制易爆气体人为地在危险场所（同时具备发生爆炸所需的三个条件的工业现场）营造出一个没有易爆气体的空间，将仪表安装在其中，典型代表为正压型防爆方法Exp。
工作原理是：在一个密封的箱体内，充满不含爆炸气体的洁净气体或惰性气体，并保持箱内气压略高于箱外气体，将仪表安装在箱内。
常用于在线分析仪表的防爆和将计算机、PLC、操作站或其他仪表置于现场的正压型爆炸仪表柜。
（2）控制爆炸范围人为地将爆炸限制在一个有限的局部范围内，使该范围的爆炸不至于引起更大范围的爆炸。
典型代表为隔爆型防爆方法Exd。
工作原理是：为仪表设计一个足够坚固的壳体，按标准严格地设计、制造和安装所有的界面，使在壳体内发生的爆炸不至于引发壳体外危险气体（易爆气体）的爆炸。
隔爆防爆方法的设计与制造规范极其严格而且安装、接线和维修的操作规程也非常严格。
该方法决定了隔爆的电气设备、仪表往往非常笨重，操作须断电等。
（3）控制引爆源人为地消除点火源，既消除足以引爆的电火花，又消除足以引爆的热表面，典型代表为本质安全防爆方法Ex i。
常见安全栅的种类课件
调试检测
06 对安全栅进行调试检测，确保
其正常工作并符合安全标准。
使用注意事项
01
02
03
04
操作人员应经过专业培训，熟 悉安全栅的各项操作和维护要
求。
在操作过程中，应注意避免任 何可能导致伤害或损坏设备的
行为。
在使用过程中，应定期检查设 备的运行状态和各项参数是否
正常。
对于出现故障或异常情况，应 及时进行处理并上报相关人员
移动式安全栅
移动式安全栅可以移动，方便搬运和安装。因此，移动式安 全栅适用于需要经常移动或运输的场合，如施工现场等。但 是，移动式安全栅的安全性相对较低，需要配合其他安全措 施使用。
04
CATALOGUE
安全栅的安装与使用
安装步骤
准备工作
01 了解安全栅的规格、参数和用
途，确定安装位置，准备工具 和材料。
常见安全栅的种类 课件
目 录
• 安全栅介绍 • 常见的安全栅种类 • 安全栅的选用 • 安全栅的安装与使用 • 安全栅的发展趋势和前景
01
CATALOGUE
安全栅介绍
安全栅的定义
• 安全栅是一种用于防止危险能量和信号传递的设备，它能够将 不同区域之间的电平进行隔离，从而确保设备、人员和系统安 全。
基础制作
02 根据安全栅的尺寸和要求，制
作混凝土基础，预埋件或地脚 螺栓。
设备安装
03 将安全栅放置在基础上，调整
位置和角度，确保与预埋件或 地脚螺栓配合良好。
固定连接
04 将安全栅与基础、建筑物或其
他结构采用螺栓、焊接或锚固 等方式进行固定连接。
线路连接
05 根据安全栅的电源和信号要求
安全栅基础知识
安全栅基础知识目录一、基本概念 (2)1.1 安全栅的定义 (3)1.2 安全栅的作用 (4)二、工作原理 (4)2.1 电气隔离原理 (5)2.2 信号处理原理 (6)三、类型与结构 (7)3.1 一拖一安全栅 (8)3.2 一拖二安全栅 (9)3.3 四遥安全栅 (10)四、选型与配置 (12)4.1 选择依据 (13)4.2 配置步骤 (14)五、安装与调试 (16)5.1 安装要求 (16)5.2 调试方法 (17)六、维护与故障排除 (18)6.1 日常检查 (19)6.2 常见故障及处理 (20)七、安全规范与标准 (20)7.1 国家标准 (22)7.2 行业标准 (22)八、应用案例 (24)8.1 工业自动化领域 (25)8.2 电力系统领域 (26)九、发展趋势与展望 (27)9.1 技术创新方向 (28)9.2 市场前景分析 (29)一、基本概念也被称为安全隔离栅或者安全防护栅，在现代社会的工业、商业和家庭环境中扮演着重要的安全防护角色。
它是一种特定的设备或系统，用于阻止未经授权的人员或物体进入特定区域，同时允许授权人员安全、方便地通过。
安全栅的主要目的是确保特定区域的安全性和隐私性，防止潜在的风险和危险。
定义与功能：安全栅是一种物理障碍，用于隔离和划分区域，确保只有授权的人员和物体能够进入特定区域。
它通常配备有门禁系统、报警装置和监控设备等，以增强安全性和监控能力。
类型与结构：根据不同的应用场景和需求，安全栅有多种类型和结构。
常见的有围栏式安全栅、通道式安全栅、道路安全栅等。
它们可以是固定的也可以是移动的，可以是电子控制的也可以是机械控制的。
安全性与可靠性：安全栅的核心是其安全性和可靠性。
其设计需符合相关的安全标准，如防火、防撞击、防攀爬等，确保无法轻易被非法入侵。
安全栅还需配备报警系统和监控设备，能够在非法入侵发生时及时发出警报并通知相关人员。
应用场景：安全栅广泛应用于工业厂区、军事设施、监狱、住宅小区、公共设施等需要高度安全保障的场所。
常见的安全栅结构形式分为齐纳式和隔离式模版
常见的安全栅结构形式分为齐纳式和隔离式模版安全栅是一种常见的构造保护措施，用于在建筑物施工或其他工程施工过程中保护工人和周围的人免受潜在的危险。
常见的安全栅结构形式主要分为齐纳式和隔离式模板。
一、齐纳式安全栅1. 齐纳式安全栅的定义齐纳式安全栅是一种通常用于高层建筑施工的安全防护栅栏。
它由水平杆、立柱、跳板和防护网等组成，通常固定在建筑物的立柱或层板上。
2. 齐纳式安全栅的结构特点齐纳式安全栅由水平杆和立柱构成，可以有效地防止人员从高处坠落。
其结构特点如下：- 水平杆：水平杆通常由钢管或者钢板制成，具有足够的强度和刚度，以保证人员的安全。
- 立柱：立柱通常由钢管制成，固定在建筑物的立柱上，支撑和固定整个安全栅。
- 跳板：跳板是安装在水平杆之间的工作平台，用于施工人员进行工作和行走。
- 防护网：防护网通常由耐候钢丝绳编织而成，具有一定的强度和弹性，可以有效地阻止人员从高处坠落。
3. 齐纳式安全栅的应用齐纳式安全栅广泛应用于高层建筑的施工过程中，可以提供安全的工作平台和防护措施，防止人员从高处坠落。
在安装和使用过程中，需要遵守相关的安全规范和操作规程，确保施工人员的安全。
二、隔离式模板安全栅1. 隔离式模板安全栅的定义隔离式模板安全栅是一种常见的施工安全栅，用于隔离施工区域和行人通道，保护施工现场的安全。
它通常由立柱、栅格、缆绳和支撑杆等组成。
2. 隔离式模板安全栅的结构特点隔离式模板安全栅具有以下结构特点：- 立柱：立柱通常由铁管制成，在施工现场固定，并起支撑和固定作用。
- 栅格：栅格通常由钢丝网或者塑料网制成，具有一定的强度和耐用性，起到隔离和防护的作用。
- 缆绳：缆绳通常用于连接立柱和栅格，以保证整个隔离式安全栅的稳定性和牢固性。
- 支撑杆：支撑杆通常用于增加安全栅的高度和稳定性，使其适用于不同的施工现场。
3. 隔离式模板安全栅的应用隔离式模板安全栅广泛应用于建筑、道路施工和其他工程施工过程中，用于隔离施工区域和行人通道，确保施工现场的安全。
倍加福安全栅
倍加福安全栅倍加福安全栅是一种用于保护人员和设备安全的重要设施，它在工业生产、交通运输、建筑施工等领域都有着广泛的应用。
安全栅的作用是通过感知周围环境的变化，及时发出警报并停止相关设备的运行，以避免事故的发生。
倍加福安全栅以其高效、可靠的性能，受到了广大用户的青睐。
倍加福安全栅采用先进的红外光栅技术，能够实现对周围环境的高精度感知和监测。
其灵敏度高，响应速度快，能够在瞬间发现异常情况并做出相应的处理。
与传统的安全设备相比，倍加福安全栅在安全性能上有着明显的优势，能够更好地保护人员和设备的安全。
在工业生产中，倍加福安全栅可以与各类生产设备配合使用，实现对生产线的全面监控和保护。
一旦有人员或物体进入了危险区域，安全栅就会立即停止相关设备的运行，并发出警报，及时提醒现场工作人员采取相应的安全措施。
这不仅能够有效地避免事故的发生，还能够提高生产效率和工作安全性。
在交通运输领域，倍加福安全栅也发挥着重要的作用。
它可以安装在地铁站、机场、车站等人员密集的场所，用于监测人员的行为并及时发出警报。
在车辆行驶过程中，安全栅也可以用于监测车辆的运行状态，一旦发现异常情况就能够及时采取措施，保障行车安全。
在建筑施工中，倍加福安全栅可以用于监测施工现场的安全情况，及时预警并避免不慎发生的伤害。
它还可以与吊装设备、起重机等配套使用，实现对设备运行状态的监控和保护。
这对于提高施工安全、保障工人的人身安全具有重要意义。
总的来说，倍加福安全栅作为一种重要的安全设备，具有着广泛的应用前景和市场需求。
随着工业自动化、智能化的发展，倍加福安全栅将会越来越受到重视，成为各行业必不可少的安全保障设备。
倍加福安全栅的出现，将为人们的生产生活带来更多的安全和便利，为社会的发展做出更大的贡献。
安全栅基础知识
P+F安全栅（温度）组态步骤
第三步:再次点击“Device”菜单，添加”HiD2081或 KF*-UT2-*FDT”设备，即添加所需组态的安全栅。
P+F安全栅（温度）组态步骤
第四步:右键点击“P2P RS232 FDT”的“参数 (Parameter)”选项，communication port设置为COM1。
P+F安全栅的组态
P+F安全栅
的组态主要指对
温变式安全栅的
组态，下面我们
大概了解一下， 温变式安全栅组 态软件的安装与 组态操作。
P+F安全栅（温度）组态步骤
安装软件
插入光盘，光盘
自动运行出现下面的
画面，共有13个安装
项。点击每一项右侧
会有安装提示，根据
说明安装自己需要的 软件。
注意：一般情况下，只需要安装 第一项，第二项和第四项即可。
P+F安全栅（温度）组态步骤
设备组态
第一步，将 K-ADP-USB 电缆插入 计算机COM 口后，在系统的“设备管理器”中会显示”K-ADPUSB-P2P”,如下图。
P+F安全栅（温度）组态步骤
第二步：打开 pactware 4.1 软件，点击 Device 菜单中添 加设备(Add device)，选择“P2P RS232 FDT”点OK， 添加这根数据线。
P+F安全栅的基础知识
仪表四车间
陈高科
P+F安全栅的基础知识
1.安全栅的定义
2.齐纳式安全栅
主要 内容
3.隔离式安全栅 4.常用隔离式安全栅的接线 5.温变式安全栅的组态 6.安全栅的常见故障及处理方法
安全栅定义
安全栅的类型
中文名称：安全栅英文名称：safety barrier定义：接在本质全电路和非本质安全电路之间。
将供给本质安全电路的电压或电流限制在一定安全范围内的装置。
所属学科：煤炭科技（一级学科）；矿山电气工程（二级学科）；矿山电气安全（三级学科）本内容由全国科学技术名词审定委员会审定公布安全栅（safety barrier），接在本质全电路和非本质安全电路之间。
将供给本质安全电路的电压或电流限制在一定安全范围内的装置。
目录介绍安全保持器;safety barrier安全栅－电偶输入/单通道/回路供电(NPEXA-C11L)安全栅安全栅传输精度:±0.2%F.S(不包括冷端补偿精度).安全栅国家标准起草单位有南京优倍电气，重庆宇通仪表参见，名称《工业过程测量和控制系统用安全栅》。
别称安全栅又称安全保持器。
本安回路的安全接口，它能在安全区和危险区之间双向转递电信号，并可限制因故障引起的安全区向危险区和能量转递。
一般安全栅有齐纳式、隔离式.本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备，是本安系统的重要组成部分。
本安防爆系统关联设备,是指安装在安全场所，本安电气设备与非本安电气设备之间的相连的电气设备。
由于安全栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口，因此无论控制室设备处于正常或故障状态，安全栅都能确保通过它传送给现场设备的能量是本质安全的。
中国国家仪器仪表防爆安全监督站是中华人民共和国地区监督生产安全防爆产品的权威机构，对本安型安全栅产品有着严格、科学、详细的规定，只有通过该监督站认证的企业及其所开发生产的产品才具备符合标准的安全性能，否则可能会给使用方的设备、人员和生产造成无可估量的损害。
安装位置:安全栅安装于安全场所，接收来自危险区的信号,输出安全信号到安全区或危险区.结构形式齐纳式安全栅电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制，从而保证输出到危险区的能量。
隔离变压器和控制变压器及信号隔离器与信号隔离安全栅的定义
隔离变压器和控制变压器及信号隔离器与信号隔离安全栅的定义第一部分
隔离变压器和控制变压器
一、两者的定义
控制变压器是根据电器设备需要的电压和电流高低,把它们控制在一个需要的使用范围之内。
控制变压器与普通变压器的区别：普通变压器主要是改变电压，控制变压器是传递信号的。
隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。
隔离变压器一般（但并非全部）是指1：1的变压器。
由于次级线圈不和大地相连，次级任一根线与大地之间没有电位差（即两根线无零、火之分，任意一根对人体都不会形成闭合回路），使用安全。
常用作维修电源。
二、两者的区别
（一）、用途不同
控制变压器是作为电气控制回路的供电电源使用的，目的是为了满足不同用电电气元件的电压需求。
隔离变压器的作用：
1、将变压器两端不同电压或要求的需要传送的电压信号，经过隔离变压器隔离传送，使该变压器两端不同的电压不会相互干扰或影响，例如某些可控硅或IGBT电路的驱动线圈；
2、需要不同阻抗匹配的，如某些音响功率放大器；
3、为了人身安全，如行灯变压器。
（二）、作用不同。
安全栅、隔离器与浪涌保护器相关知识
安全栅、隔离器与浪涌保护器相关知识一、信号隔离器、信号安全栅与浪涌保护器的定义1、信号隔离器（Isolator）：一般指弱电系统中的信号隔离器，保护下级信号系统不受上级系统影响和干扰。
2、信号隔离安全栅（Safety Barrier）：接在本质安全电路和非本质安全电路之间。
将供给本质安全电路的电压或电流限制在一定安全范围内的装置。
安全栅是一种统称，分为齐纳式安全栅和隔离式安全栅，隔离式安全栅简称隔离栅。
3、浪涌保护器浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
二、信号隔离器、信号安全栅工作原理1. 信号隔离器工作原理：首先将变送器或仪表的信号，通过半导体件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
2. 齐纳式安全栅的工作原理：安全栅的主要功能就是限制安全场所的危险能力进入危险场所，及限制送往危险场所的电压和电流。
齐纳管Z用于限制电压。
当回路电压接近安全限压值时，齐纳管导通，使齐纳管两端的电压始终保持在安全限值以下。
电阻R用于限制电流。
当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。
保险丝F的作用是防止因齐纳管被长时间流过的大电流烧断而导致回路限压失效。
当超过安全限压值的电压加在回路上时，齐纳管导通，如果没有保险丝，流经齐纳管的电流将无限上升，最终烧断齐纳管，使回路失去限压。
为确保回路限压安全，保险丝的熔断速度要比齐纳管可能被烧断的速度快十倍。
3. 隔离式信号隔离安全栅的工作原理：与齐纳安全栅相比，隔离式安全栅除具有限压与限流的作用外，还带有电流隔离的功能。
隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成。
回路限能单元为安全栅的核心部分。
此外，辅助有用于驱动现场仪表的回路供电电路和用于仪表信号采集的检测电路。
安全栅的电气符号
安全栅的电气符号在现代工业中，安全栅被广泛应用于设备和机器的安全保护。
安全栅通过感知和监控来确保工作环境的安全，有效地减少工作事故的发生。
在安全栅的设计和使用中，了解和正确应用其电气符号是至关重要的。
1. 安全栅的定义和作用安全栅是一种用于隔离和保护人员免受机器或设备的伤害的物理栅栏。
它通过使用传感器和控制器来实现对机器或设备的监测和控制。
安全栅能够及时感知到人员接近、进入或逗留在危险区域，从而停止或减缓机器或设备的运行，以防止事故的发生。
2. 安全栅的电气回路图在电气工程中，为了方便设计、维护和故障排除，安全栅通常用电气回路图来表示其电气连接。
电气回路图是以符号形式表示电气元件和连线的图表，以便快速理解和操作。
在安全栅的电气回路图中，常见的电气元件符号有：- 安全光幕：用平行线表示，周围有有刺激信号的箭头表示信号发射和接收位置。
- 安全门锁：用两个方框加上一个竖线表示，方框之间有一个圆形表示门锁的状态，箭头表示门状态的监测。
- 安全控制器：用矩形表示，内部标有控制逻辑和相关电气连接点，并带有输入和输出端子。
此外，还有其他与安全栅相关的电气符号，如启动按钮、停止按钮、警示灯等，这些符号也需要根据实际情况进行正确应用和标注。
3. 安全栅的电气接线要求安全栅的基本原理是通过监测和控制电气信号来实现对机器或设备的安全保护。
因此，安全栅的电气接线需要按照特定的要求进行。
以下是几个值得注意的方面：- 电气信号的传输：安全栅的电气符号图中，会有表示电气信号传输的连线，这些连线需要按照预定的规则进行正确连接。
- 接地要求：为了确保安全栅的电气系统稳定可靠，接地是非常重要的。
正确接地可以降低电气干扰和故障的风险。
- 电源供应：安全栅的电源供应需要按照设计要求进行连接，例如使用额定电压和电流的电源，并确保电源的稳定性和可靠性。
- 安全控制器的编程和设置：安全栅中的安全控制器需要通过编程和设置来实现相应的功能，例如根据感知到的信号来控制机器或设备的运行状态。
隔离安全栅原理
隔离安全栅的主要作用是限制或控制人员、车辆、动物等出 入，以保障安全和管理需要。它可以防止非法或未经授权的 进入，同时也可以确保授权人员能够方便快捷地出入。
隔离安全栅的类型
固定式隔离安全栅
这是一种固定的安全设施，通常由金属材 料制成，高度在1.5米至2米之间，有时会 更高。它由固定在地上的立柱和横杆组成 ，形成一道屏障，以阻止人员、车辆、动 物等进入特定区域。
机械式隔离安全栅设计实例及效果展示
总结词
详细描述
机械式隔离安全栅利用物理屏障实现隔离和 安全控制，具有结构简单、可靠、耐用等优 点。
机械式隔离安全栅通常采用金属、塑料等材 料构成，能够有效地将危险区域与安全区域 进行物理隔离。这种设计通常具有简单的结 构和直观的效果展示，适用于各种工业和商 业场所。机械式隔离安全栅可以通过不同的 高度、长度和形状来适应不同的应用场景， 同时还可以配备锁具等附加设备，增强安全
机械式隔离安全栅的工作原理
01
机械隔离
机械式隔离安全栅主要通过物理方式实现隔离。它采用一系列机械部
件如挡板、闸门等，将可能产生电火花或电冲击的电路与危险区域隔
离。
02
远程控制
机械式隔离安全栅通常配备有远程控制系统，可以通过手动或自动方
式对隔离挡板或闸门进行操作。这样，在需要时可以方便地打开或关
闭隔离装置。
性。
光电式隔离安全栅设计实例及效果展示
总结词
光电式隔离安全栅利用光束和接收器实现隔离和安全 控制，具有非接触、高精度、高效率等特点。
详细描述
光电式隔离安全栅设计通常采用激光或红外线发射器 和接收器，通过检测光束是否被打断来判断人员或物 体是否进入危险区域。这种设计能够实现非接触式的 隔离，避免因物体接触而导致潜在的故障。同时，光 电式隔离安全栅还具有高精度和高效率的特点，能够 满足许多高端应用场景的需求。
安全栅的电气符号
安全栅的电气符号电气符号是电气工程中用来表示不同电气元件的图形表示方法。
在电气工程设计中，了解和熟悉电气符号是非常重要的，特别是对于安全栅这种电气元件来说。
安全栅作为一种重要的安全设备，它的电气符号在电气图纸中起到了关键的作用。
本文将简要介绍安全栅的电气符号及其应用。
一、安全栅的概述安全栅是一种用于保护人员或设备免受危险物体侵入的安全装置。
它通常由感应设备、控制器和执行机构等组成，能够根据人员或设备的位置情况进行判断，从而实现对危险区域的有效屏障。
安全栅广泛应用于工业自动化设备、机械加工、物料搬运等领域。
二、安全栅电气符号介绍安全栅的电气符号在电气图纸中一般由标准的符号图形组成。
下面是一些常见的安全栅电气符号示例：1. 安全栅：安全栅的符号通常由两个垂直线段和两个斜线组成。
两个垂直线段表示过程的开始和结束，而两个斜线则代表安全栅的物理屏障。
安全栅符号有时候还会加上斜线或波浪线来表示不同的功能或特殊要求。
2. 传感器：用来检测人员或设备位置的传感器在电气符号中一般以特定的图形表示。
最常见的传感器符号是一个圆形或方形，内部有一个箭头或其他指示物表示传感器的工作原理。
3. 控制器：负责控制安全栅运行的控制器一般以矩形或正方形表示。
通常在图形内部会标明相应的符号，以表示具体的控制方式。
4. 执行机构：执行机构一般用特定的图形表示，比如圆形或方形。
在图形内部可能会有一些其他的指示，以表示具体的执行方式和属性。
三、安全栅电气符号的图示应用在电气图纸中，安全栅的电气符号通常与其他电气元件相结合来表示实际工程中的布置。
常见的应用场景有以下几个方面：1. 安全栅与传感器的组合：安全栅的传感器符号通常位于安全栅符号的两端，表示传感器的位置和作用范围。
通过传感器的信号，安全栅能够感知到人员或设备的位置，从而判断是否允许通过。
2. 安全栅与控制器的连接：在电气图纸中，安全栅和控制器之间通常有一条带箭头的连接线。
这条连接线代表了安全栅和控制器之间的信号传输，实现了对安全栅的控制和监控。
优倍安全栅教材
低
是短暂时间存在的场所。
典型露天油罐危险区域分类示意
对于固定罐顶的 区域分类且有比 空气重的蒸气
罐通气孔
Zone 0 Zone 1 Zone 2
液体表面
隔离墙
热电阻（偶）在危险区域安装示例
管道的外部
Zone 2
Zone 1
Zone 0
管道或过程 容器的内部
Division 2
Division 1
工业过程测量和控制系统用
防爆及安全栅技术基础
南京优倍电气有限公司 编制
易爆场所的产生
• 在石油、化工、冶金、制药、天然气等生产过程中，经常 会出现具有爆炸性物质存在的危险场所，这些场所使用的 电气设备必须遵循有关爆炸性环境应用的标准，产品必须 取得国家授权机构的认证。
• 危险场所：指存在或可能存在可燃性气体与空气混合物的 场所。
o(GB3836.6) p(GB3836.5) q(GB3836.7) m(GB3836.9) n(GB3836.8)
技术措施
典型应用
把危险物质与点火源隔 离
把危险物质与点火源隔 离
把危险物质与点火源隔 离
变压器、开关装置
控制室、仪表盘 、 马达 、分 析仪 器
仪表装置
设法防止产生点火源 仪 表、 控 制 装置
°C
T1
T2 T3 T4
T5 T6
危险场所的区域划分
区域 0区 1区 2区
中国标准描述
欧洲标准量化描述 危险程度
在正常运行时，爆炸性气混合
物连续的、或长时间存在的场 大于1000小时/年
高
所。
在正常运行时，爆炸性气混合 物有可能出现地场所。
10-1000小时/年
信号隔离安全栅与信号隔离器的区别
信号隔离安全栅与信号隔离器的区别Prepared on 24 November 2020信号隔离安全栅与信号隔离器的区别一、定义1、（isolator）：一般指弱电系统中的信号隔离器，既保护下级信号系统不受上级系统影响和干扰。
2、（safety barrier）：接在本质安全电路和非本质安全电路之间。
将供给本质安全电路的电压或电流限制在一定安全范围内的装置。
安全栅是一种统称，分为齐纳式安全栅和隔离式安全栅，隔离式安全栅简称隔离栅。
金湖英普瑞电子设备有限公司主营产品有：隔离安全栅，信号隔离器，信号隔离配电器，直流信号隔离器,开关量信号安全栅，电流变送器。
同时代理日本横河EJA变送器，横河AXF电磁流量计，横河DY涡街流量计，罗斯蒙特3051系列变送器,罗斯蒙特248系列温度变送器，罗斯蒙特475手操器。
二、工作原理1、工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
2、齐纳式安全栅的工作原理安全栅的主要功能就是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。
齐纳管Z用于限制电压。
当回路电压接近安全限压值时，齐纳管导通，使齐纳管两端的电压始终保持在安全限压值以下。
电阻R用于限制电流。
当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。
保险丝F的作用是防止因齐纳管被长时间流过的大电流烧断而导致回路限压失效。
当超过安全限压值的电压加在回路上时，齐纳管导通，如果没有保险丝，流经齐纳管的电流将无限上升，最终烧断齐纳管，使回路失去限压。
为确保回路限压安全，保险丝的熔断速度要比齐纳管可能被烧断的速度快十倍。
采用图一所示的三冗余齐纳管的安全栅基本限能电路结构，能够确保安全栅在正常工作、一个故障点和两个故障点时均能将安全栅的输出能量限制在安全参数规定的范围之内，从而满足ia级本质安全电路的要求。
安全栅的作用和功能
安全栅的作用和功能一、安全栅的定义及主要功能安全栅又称安全保持器。
本安回路的安全接口，它能在安全区（本质安全）和危险区（非本质安全）之间双向传递电信号，并可限制因故障引起的安全区向危险区的能量转递。
安全栅的主要功能是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。
二、安全栅的分类1.齐纳式安全栅齐纳式安全栅的核心元件为齐纳二极管，限流电阻及快速熔断丝。
它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：（1）安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。
（2）齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。
齐纳管用于限制电压。
与齐纳安全栅相比，隔离式安全栅除具有限压与限流作用之外，还带有电流隔离的功能。
2.隔离式安全栅隔离式安全栅主要由回路限能单元，信号和电源隔离单元、信号处理单元组成。
它不但有限能的功能，还有隔离功能，隔离式安全栅，基本有检测端安全栅和操作端安全栅两种类型。
检测端安全栅与两线制变送器配套使用；由于隔离式安全栅采用了限压、限流、隔离等措施，不仅能防止危险能量从本安端子进入危险现场，提高系统的本安防爆性能，而且还增加了系统的抗干扰能力，大大提高了系统运行的可靠性。
24VDC 电源经DC-AC-DC变换后，输出模块电路所需要的多种电压。
（1）检测端隔离式安全栅的原理模块电路将通过本安能量限制电路输入的电流或电压信号转变为0.2-1VDC后，送入模块内进行采集、放大、运算和进行抗干扰处理后，再经变压器调制成输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。
模块还需输出一个隔离的18.5∽28.5VDC电压，通过本安能量限制电路做为供给两线制变送器的工作电压。
（过程控制系统与仪表教案）第4章执行器及安全栅
第4章执行器及安全栅教学目的：了解基本概念：自动调节阀的分类、结构，安全防爆、安全栅。
教学重点：气动调节阀的结构和流量特性。
教学难点：工作流量特性。
4.1 执行器执行器是自动控制系统的重要组成部分，它把控制器送来的控制信号转换成执行动作，从而操纵工艺量，使被控变量保持在要求范围内。
执行器有自动调节阀、电压调节器、电流调节器、控制电机等。
其中自动调节阀最常见。
自动调节阀按照工作所用能源形式可分为：1.电动调节阀：信号传输快、损失小，可远距离传输，电源配备方便，一般推力较小。
2.气动调节阀：防火防爆，推力较大，信号压力范围可从20～100KPa扩大到20～250KPa ，但气源配备不方便。
3.液动调节阀：推力最大；但安装、维护麻烦。
4.1.1气动调节阀气动调节阀是由气压信号控制的阀门。
4.1.1.1 气动调节阀的结构与分类气动调节阀由执行机构和控制机构（阀）两部分组成。
执行机构是推动装置，它是将信号压力的大小转换为阀杆位移的装置。
控制机构是阀门，它将阀杆的位移转换为流通面积的大小。
1.执行机构执行机构按调节器输出的控制信号，驱动调节机构动作。
气动执行机构的输出方式有角行程输出和直行程输出两种。
直行程输出的气动执行机构有两类：正作用执行机构反作用执行机构薄膜式执行机构气动活塞式执行机构2．调节机构调节机构就是阀门，是一个局部阻力可以改变的节流元件。
根据不同的使用要求，阀门的结构型式很多。
（1）直通单座阀结构简单、泄漏量小。
流体对阀芯的不平衡作用力大。
一般用在小口径、低压差的场合。
（2）直通双座阀阀体内有两个阀芯和阀座。
流体流过时，作用在上、下两个阀芯上的推力方向相反且大小相近，可以互相抵消，所以不平衡力小。
但是，由于加工的限制，上下两个阀芯阀座不易保证同时密闭，因此泄漏量较大。
（3）角形控制阀两个接管呈直角形，一般为底进侧出，这种阀的流路简单、对流体的阻力较小。
适用于现场管道要求直角连接，介质为高粘度、高压差和含有少量悬浮物和固体颗粒状的场合。
安全栅和隔离器的区别
安全栅和隔离器的区别随着现代工业的不断发展，安全栅和隔离器在工业生产中起到了至关重要的作用。
它们都是用于保护工人和设备安全的关键设备。
然而，安全栅和隔离器之间存在一些区别。
本文将详细探讨安全栅和隔离器的区别，以帮助读者更好地理解它们的不同。
首先，安全栅是一种用于限定和保护危险区域的设备。
它利用物理障碍物（例如固定的栅栏）来阻止工人进入危险区域，从而确保他们的安全。
安全栅通常由坚固的建筑材料制成，例如金属或钢材，并且具有一定的高度和厚度，以防止工人越过栅栏进入危险区域。
与安全栅相比，隔离器是一种用于隔离和防止能源传递的设备。
它们用于确保在进行维护工作或处理故障时，设备或系统能够完全断电或隔离，以保证工人的安全。
隔离器通常是通过切断电气连接或完全关闭某个设备或系统来实现的。
它们通常由电气、机械或液压元件构成，并且可靠地阻止能源流动，从而减少工人受到电击、被机械元件夹住或受到其他伤害的风险。
在功能上，安全栅主要起到限制人员进入危险区域的作用，而隔离器则主要用于切断或隔离能源以保证工人的安全。
安全栅通过物理障碍物来限制人员的进入，在一定程度上可以减少人员误入危险区域的可能性。
而隔离器则更加关注能源的隔离，从而避免了工人在维修、维护或故障排除过程中发生电击、机械伤害等风险。
此外，安全栅和隔离器在安装和使用上也有一些区别。
安全栅通常需要固定安装在地面或设备附近，以确保其稳定性和持久性。
而隔离器通常需要与设备的电气系统或其他能源系统连接，例如断电开关或线路断路器，以实现能源的切断和隔离。
因此，在使用上，隔离器的操作可能更为复杂，需要严格按照操作规程进行。
另外，由于安全栅主要利用物理障碍物来限制人员进入，而隔离器主要利用电气或机械元件来切断能源，所以在维护和保养上，隔离器可能需要更多的技术知识和专业技能。
综上所述，安全栅和隔离器在功能、安装和使用上存在一些区别。
安全栅主要用于限制人员进入危险区域，通过物理障碍物来保护工人的安全；而隔离器主要用于切断或隔离能源，以保证工人在维修、维护或故障排除过程中的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全栅的定义及主要功能
一、安全栅的定义及主要功能
安全栅又称安全保持器。
本安回路的安全接口，它能在安全区（本质安全）和危险区（非本质安全）之间双向传递电信号，并可限制因故障引起的安全区向危险区的能量转递。
安全栅的主要功能是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。
二、安全栅的分类
1.齐纳式安全栅
齐纳式安全栅的核心元件为齐纳二极管，限流电阻及快速熔断丝。
它的原理简单、电路实现容易，价格低廉，但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响，并限制了其应用范围，其原因如下：
（1）安装位置必须有非常可靠的接地系统，并且该齐纳式安全栅的接地电阻必须小于1Ω，否则便失去防爆安全保护性能，显然这样的要求是十分苛刻并在实际工程应用中难以保证。
（2）齐纳式安全栅对电源影响较大，同时也易因电源的波动而造成齐纳式安全栅的损坏。
齐纳管用于限制电压。
与齐纳安全栅相比，隔离式安全栅除具有限压与限流作用之外，还带有电流隔离的功能。
2.隔离式安全栅
隔离式安全栅主要由回路限能单元，信号和电源隔离单元、信号处理单元组成。
它不但有限能的功能，还有隔离功能，隔离式安全栅，基本有检测端安全栅和操作端安全栅两种类型。
检测端安全栅与两线制变送器配套使用；由于隔离式安全栅采用了限压、限流、隔离等措。
