任务一 搬运单元
项目五--搬运单元
⑸抓取动作完成后，伺服电机驱动机械手装置移动 到装配站物料台的正前方。然后把工件放到装 配站物料台上。其动作顺序与加工站放下工件 的顺序相同。
⑹ 放下工件动作完成2 秒后，抓取机械手装置执行抓 取装配站工件的操作。抓取的顺序与供料站抓取 工件的顺序相同。
⑺ 机械手手臂缩回后，摆台逆时针旋转90°，伺服电 机驱动机械手装置从装配站向分拣站运送工件， 到达分拣站传送带上方入料口后把工件放下，动 作顺序与加工站放下工件的顺序相同。
⑻ 放下工件动作完成后，机械手手臂缩回，然后执行 返回原点的操作。伺服电机驱动机械手装置以 400mm/s 的速度返回，返回900mm 后，摆台顺 时针旋转90°，然后以100mm/s 的速度低速返回 原点停止。
18
放 下 工 件 程 序
19
输送单元运行状态调试工作单
启动按钮按下后
调试内容
是
否
原因
1 HL1指示灯是否点亮
2 HL2指示灯是否常亮
3 设备回零
机械手机构是否回零 直线运动机构是否回零
4 供料站有料时
机械手是否正常抓取工件 直线机构是否运动
5 加工站有料时
机械手是否正常抓取工件 直线机构是否运动
在急停状态，绿色指示灯HL2 以1Hz 的频率闪烁，直 到急停复位后恢复正常运行时，HL2 恢复常亮。
2
3.相关新知识
伺服电动机及其驱动器
原理：伺服电动机又称执行电动机，在自动控制系统中，用做执 行元件，把所收到的电信号转换成电动机轴上的角位移或角速度 输出。分为直流和交流伺服电动机两大类，
3
搬运 单元
项目二 搬运单元
3）回转气缸又称摆动气缸，生产线上用摆动气缸的结构 如图2-9至图2-11所示。
项目二 搬运单元
4）气爪（手指气缸）：气爪能实现各种抓取功能，是现代气 动机械手的关键部件。
项目二 搬运单元
单杆气缸 气动机械手 I/O接口板 按钮控制板 走线槽 主机模块
电气网孔板
双导杆气缸
摆台 调压过单元
工艺流程
上料完成后，双导杆气缸前伸，前限位磁性传感器检测到位后，延 时0.5秒前臂单杆气缸下降，前臂单杠气缸磁性传感器检测到位后，延 时0.5秒气动手抓取工件，夹紧工件后延时0.5秒；前臂单杆气缸上升， 双导杆气缸缩回，双导杆气缸后限位磁性传感器检测到位后；气动机械 手摆台向右摆动，摆台右限位磁性传感器检测到位后，双导杆气缸前伸， 前限位磁性传感器检测到位后，延时0.5秒前臂单杆气缸下降，前臂单 杠气缸磁性传感器检测到位后，延时0.5秒气动手将工件放入待料工位， 延时0.5秒前臂单杆气缸上升，双导杆气缸缩回，后限位磁性传感器检 测到位后，气动机械手摆台向左摆动，摆台左限位磁性开关到位后，等 待下一个工件到位，重复上面的动作。
项目二 搬运单元
项目二 搬运单元
2.1 搬运单元项目引入 2.2 搬运单元项目准备 2.3 搬运单元项目实施
——单元技能训练 2.4 重点知识、技能归纳 2.5 工程素质培养
项目二 搬运单元
2.1 搬运单元项目引入 1．主要组成与功能
搬运单元由气动机械手、气动机械手、双导杆气缸、 回转台、单杆气缸、旋转气缸、磁性传感器、开关电源、 可编程序控制器、按钮、I/O接口板、通信接口板、电 气网孔板、多种类型电磁阀组成，如图2-1所示。主要 作用是将工件从上料单元搬运到加工单元待料区工位。
2 工业机器人搬运单元机器人的编程与调试
2 工业机器人搬运单元机器人的编程与调试工业机器人搬运单元机器人的编程与调试近年来，随着工业自动化的不断发展，工业机器人在生产线上的应用越来越广泛。
其中，搬运单元机器人作为重要的生产设备，起到了关键的作用。
然而，工业机器人的编程与调试是确保其正常运行的重要环节。
本文将详细介绍工业机器人搬运单元机器人的编程与调试过程，并探讨其中的关键技术与挑战。
1. 编程准备工作在进行工业机器人搬运单元机器人的编程与调试之前，首先需要进行一些准备工作。
这包括：1.1 在机器人控制系统中建立相关的编程环境，如安装控制软件、设置编程参数等。
1.2 确定机器人的动作范围和工作区域，设定相关约束条件。
1.3 设计并建立机器人的路径规划和动作控制算法，为后续编程提供基础。
2. 编程过程2.1 离线编程离线编程是指在计算机上进行机器人编程的过程，与实际机器人脱离。
具体的步骤包括：2.1.1 建立机器人的虚拟模型，可以使用专业软件或编程语言来实现。
2.1.2 设计机器人的运动轨迹和动作序列，包括起始点、终点、中间路径等。
2.1.3 编写机器人的动作控制代码，并与虚拟模型进行仿真和调试，确保其运动轨迹和动作序列的正确性。
2.2 在线编程在线编程是指在实际机器人上进行编程的过程。
其主要步骤包括：2.2.1 将离线编程中的代码导入到实际机器人的控制系统中。
2.2.2 进行机器人的初始设置，包括坐标系设定、机器人姿态校准等。
2.2.3 针对具体的生产任务，编写和调试机器人的运动控制程序。
2.2.4 进行机器人的调试与测试，确保其在实际生产环境中能够准确地完成指定的搬运任务。
3. 调试与优化机器人编程与调试的过程往往不可避免地伴随着一些问题和挑战。
在此过程中，需要进行相应的调试与优化工作，以确保机器人的正常运行和高效工作。
3.1 引入传感器和视觉系统，提高机器人的感知和判断能力，从而增强其适应不同环境的能力。
3.2 优化机器人的路径规划和动作控制算法，提高其运动轨迹的准确性和效率。
搬运单元毕业设计
搬运单元毕业设计搬运单元毕业设计搬运单元是一种用于自动化物流系统的重要设备，其作用是将货物从一个位置转移到另一个位置，以提高物流效率和减少人力成本。
在现代物流行业中，搬运单元的设计和优化是一个重要的研究领域。
本文将探讨搬运单元毕业设计的一些关键方面。
首先，搬运单元的设计需要考虑到不同类型货物的特点和要求。
不同的货物可能有不同的尺寸、重量和形状，因此搬运单元的设计应该能够适应不同的货物类型。
例如，对于较大且重的货物，搬运单元需要具备足够的承载能力和稳定性；对于形状不规则的货物，搬运单元需要具备灵活的抓取和搬运能力。
因此，在毕业设计中，需要对不同类型货物的特点进行分析，并设计相应的搬运单元。
其次，搬运单元的智能化和自动化是一个重要的发展方向。
随着人工智能和机器学习技术的不断发展，搬运单元可以具备更加智能化的功能。
例如，通过视觉识别技术，搬运单元可以自动识别货物的位置和特征，从而实现自动化的抓取和搬运。
此外，搬运单元还可以与其他设备和系统进行无缝连接，实现全自动化的物流操作。
在毕业设计中，可以探讨如何应用人工智能和机器学习技术来提升搬运单元的智能化水平。
另外，搬运单元的能源消耗和环境影响也是一个重要的考虑因素。
如何降低搬运单元的能源消耗和减少对环境的影响是一个具有挑战性的问题。
在毕业设计中，可以研究如何通过优化搬运单元的设计和控制策略来降低能源消耗。
例如，可以采用高效的电机和传动系统，减少能源损耗；可以设计合理的路径规划算法，减少搬运单元的行驶距离。
此外，还可以探讨如何利用可再生能源来为搬运单元提供动力，以减少对传统能源的依赖。
最后，搬运单元的安全性和可靠性也是一个重要的考虑因素。
在物流系统中，搬运单元需要在复杂的环境中进行操作，并与其他设备和人员进行协同工作。
因此，搬运单元的设计必须具备良好的安全性和可靠性。
在毕业设计中，可以研究如何设计安全可靠的搬运单元。
例如，可以采用传感器和监控系统来实时监测搬运单元的状态；可以设计合理的故障检测和容错机制，提高搬运单元的可靠性。
搬运单元课程设计
搬运单元课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握搬运单元的基本概念、原理和应用；技能目标要求学生能够运用所学知识解决实际问题，提高解决搬运问题的能力；情感态度价值观目标要求学生在学习过程中培养团队合作意识，增强对搬运工作的认识和尊重。
通过分析课程性质、学生特点和教学要求，明确课程目标，将目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容根据课程目标，选择和教学内容，确保内容的科学性和系统性。
本课程的教学内容主要包括：搬运单元的基本概念、原理和应用；各类搬运设备的结构、功能和工作原理；搬运问题的类型、特点和解决方法；搬运工作的安全操作规程。
制定详细的教学大纲，明确教学内容的安排和进度，指出教材的章节和列举内容。
三、教学方法选择合适的教学方法，如讲授法、讨论法、案例分析法、实验法等。
通过教学方法应多样化，以激发学生的学习兴趣和主动性。
结合课程内容，采用实际案例进行分析，让学生更好地理解和掌握知识；开展小组讨论，培养学生的团队合作精神和沟通能力；进行实验操作，提高学生的动手能力和实际操作技能。
四、教学资源选择和准备适当的教学资源，包括教材、参考书、多媒体资料、实验设备等。
教学资源应该能够支持教学内容和教学方法的实施，丰富学生的学习体验。
使用权威的教材和参考书，保证知识的准确性；运用多媒体资料，增强课堂教学的趣味性和生动性；配置实验设备，为学生提供实践操作的机会。
五、教学评估设计合理的评估方式，全面反映学生的学习成果。
评估方式包括平时表现、作业、考试等。
平时表现主要评估学生的课堂参与度、提问回答、团队合作等情况；作业主要评估学生的知识掌握和应用能力；考试主要评估学生的综合运用能力和解决问题的能力。
评估方式应客观、公正，能够全面反映学生的学习成果。
根据课程内容和教学目标，制定相应的评估标准和评分办法，确保评估结果的科学性和合理性。
六、教学安排规定教学进度、教学时间和教学地点等。

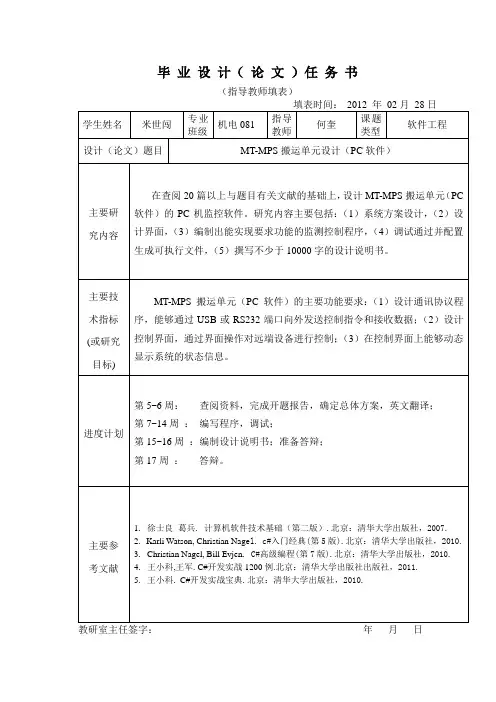

MT-MPS搬运单元设计(PC软件)—任务书
