Autodesk-Revit小别墅完整教程
Autodesk(欧特克)Revit新手入门实例教程
一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1. “常用”选项卡→“基准”面板→“轴网”1. 画出一条轴线1. 画第二条轴线，该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900”→回车键→画出第二条轴线1. 可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键1. 依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的常用设置：1. 更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列1. 不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号1. 修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。
标高绘制最好在轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在立面图上显示轴网的位置，在绘制标高的时候能够有所参照。
1. 在左侧的REVIT项目浏览器中，打开“南立面”视图1. “常用”选项卡→“基准”面板→“标高”1. 将鼠标移动至标高线左侧端点，直至出现竖向虚线捕捉线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车1. 向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边1. 按照以上方法，画出剩余的标高线，结果如下轴网的绘制工作便完成了标高的相关设置：1. 改变标高名称，在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来表示。
Autodesk Revit 2021 生成式设计功能入门说明书

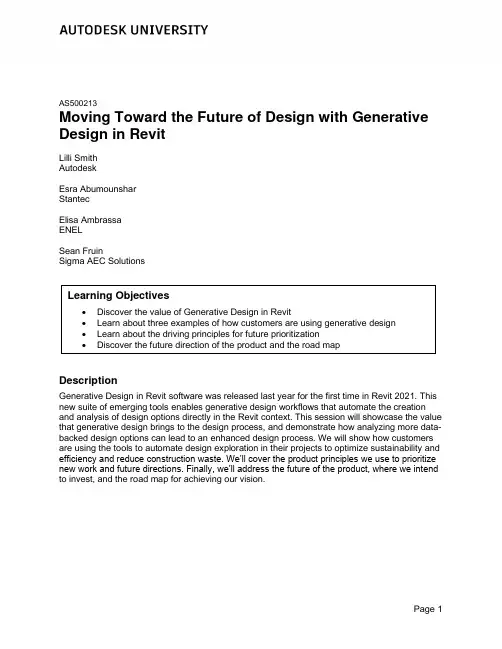

AS500213Moving Toward the Future of Design with Generative Design in RevitLilli SmithAutodeskEsra AbumounsharStantecElisa AmbrassaENELSean FruinSigma AEC SolutionsDescriptionGenerative Design in Revit software was released last year for the first time in Revit 2021. This new suite of emerging tools enables generative design workflows that automate the creation and analysis of design options directly in the Revit context. This session will showcase the value that generative design brings to the design process, and demonstrate how analyzing more data-backed design options can lead to an enhanced design process. We will show how customers are using the tools to automate design exploration in their projects to optimize sustainability and efficiency and reduce construction waste. We’ll cover the product principles we use to prioritize new work and future directions. Finally, we’ll address the future of the product, where we intendto invest, and the road map for achieving our vision.Speaker(s)Lilli Smith, AIA, Sr. Product Manager at Autodesk, is an architect with apassion for re-envisioning the way that buildings are designed. Afterworking for several years as an architect, she joined Revit Technology asa fledgling start up and helped grow it to where it is today in almost everyarchitect’s tool box. She has gone on to work on many Autodesk toolsincluding Vasari, FormIt, Dynamo, Project Fractal and Project Refinerywhich recently graduated to a suite of tools for generative design studiesin Revit.Esra Abumounshar is the generative and computational design lead atStantec. She has been working on adopting computational and generativedesign tools and implementing them across her company. My workinclude Healthcare, High Ed, Mixed-use & Master Planning.Elisa Ambrassa is a Structural Engineer who is curious and passionateabout buildings, architecture and innovation. As a BIM Coordinator sheworks in the BIM Implementation unit of Enel, based in Rome, Italy,where she carries out coordination and automation of wind and solarplants desing and model checkings. She started her career in 2018 at anarchitecture and engineering office, where she designed structures,buildings and bridges. During my Master Degree she worked inSwitzerland applying BIM methodology in the context of seismicvulnerabily of masonry buildings.Sean Fruin is a Mechanical Engineer (EIT) who has an ardentfascination with automation and the exploration of computational designsolutions for the AEC industry. He has had the opportunity to learn manyaspects of the design industry, having worked in manufacturing, MEPdesigning, and General Contracting. Sean started Sigma AEC Solutions,a BIM consulting firm focusing on engineering and process improvementand is living his dream; having the opportunity to explore the latesttechnologies and acquire the knowledge to innovate, improve efficiencyand increase quality in the AEC industry.Safe HarborDuring the course of this presentation, we may make statements regarding future events and/or statements regarding planned or future development efforts for our existing or new products and services. We wish to caution you that such statements reflect our current expectations, estimates and assumptions based on factors currently known to us and that actual events or results could differ materially. Also, these statements are not intended to be a promise or guarantee of future delivery of products, services or features but merely reflect our current plans, which may change. Purchasing decisions should not be made based upon reliance on these statements. The statements made in this presentation are being made as of the time and date of its live presentation. We do not assume any obligation to update any statements we make to reflect events that occur or circumstances that exist after the date of this presentation. Autodesk, the Autodesk logo, 3ds Max, BIM 360, Forge, Revit, and other solutions mentioned by name are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiariesand/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document.© 2021 Autodesk, Inc. All rights reserved.Why Generative Design?A stunning 40% of global energy is used by our built environment. Buildings alone consume 25% of our water, and building construction produces 30% of all global waste. Architects and engineers as designers of the built environment have a responsibility to take on these issues. Workflows like generative design have the potential to revolutionize the way we design by using goals and measurable outcomes to guide our designs.Architectural and engineering services have evolved from drawing by hand on paper and delivering it to others to build buildings. Autodesk digitized this process over 40 years ago with the advent of AutoCAD. We’ve evolved to Building Information Modeling and more efficient ways to deliver building instructions to the field. What we really want to do next is to pair human intelligence with machine intelligence so that we can use data-backed design decisions to create a better built environment.Over the past few years we’ve been exploring how generative design can help improve desig n and construction work. Autodesk Research experimented with generative design workflows to help us better optimize space during our Toronto office renovation a few years ago. We surveyed our employees about their preferences for collaboration, lighting, acoustics, and distance to the kitchen. Then used that data to guide the design. Different floor plan layouts are created and the design process keeps track of the scores for each of the preference metrics. These kind of automated design explorations are not new – generative designers have been using automated techniques for decades, but the have mostly been in the realm of research.Autodesk’s mission is to bring new technology to the market so that more people can use it an participate in the design process. You’re all are here today to hear about a new suite of generative design tools first added to Revit 2021 and updated in Revit 2022,and I imagine you want to understand more about what they are and who’s using them. You also may be wondering what new tools are under development and what is on our future roadmap. This talk will be split into 3 sections:1. What’s new?2. How are people using Generative Design?3. What’s next?1. What’s new?More resources on the generative design tools enhancements in Revit 2022.https://youtu.be/yv8Kcz1XGBgMore additions in Revit 2022.1https://youtu.be/LliPUgosPfYWhat’s new in Dynamo 2.10 (version in Revit 2022)https:///dynamo-core-2-10-release/What’s new in Dynamo 2.12 (version in Revit 2022.1)https:///dynamo-core-2-12-release-part-1-2/https:///dynamo-core-2-12-release-part-2-2/2. How are people using Generative Design?This section covers three customer use cases. Check out the presentations for more details.1. Building Mass GeneratorEsra Abumounshar, Generative Design Lead at Stantec, will show us a massingworkflow where she can evaluate different forms very quickly, keeping track of floorarea and pushing the designs back into Revit for further development. She willexplain how she enables many members of her team even those not skilled inDynamo to take advantage of these tools.2. RPC CoordinationSean Fruin, Director of Technology at Sigma AEC Solutions, will show us a workflow he developed to automate the design of reflected ceiling plans so that among other reasons he could free up his Friday evenings and maintain a healthier work life balance.3. Windfarm AccessFinally, Elisa Ambrassa, BIM Coordinator at Enel Green Power Corporation in Italy,will show us how she uses generative design to lay out access roads in a windfarm.She will explain that because the demand for windfarms is growing so rapidly andtheir company has so many projects to do, they can no longer design things likethese access roads manually - they MUST use automation to design and documentthem.3. What’s Next?Here is a brief summary of some of the things are working on for future releases:1. Generative Design to Core Dynamo: We are working on bringing a lot of thefunctionality that we developed for generative design, like file descriptions and images into Dynamo core. We have always had a Generative Design menu available fromDynamo for Revit, but this move to core will also enable generative design tools to be natively available for all of our dynamo enabled products like Formit, Civil 3D, as well as Dynamo Sandbox.2. Dynamo Player Updates: In recent months, we’ve seen a big increase in the numberof Dynamo Player users as more and more people discover the power of automating parts of their BIM workflows. This warrants making some updates to Dynamo Player. We plan to start by bring a lot of the updates that we’ve made in the Generative Design in Revit tools into Dynamo Player.3. Dynamo UI Updates: While providing tools to run Generative Design studies directlyfrom Revit is appealing to many users, we find that most of the value of generativedesign is in customization and being able to run specialized studies for individual design needs. We continue to see an increase in Dynamo use for BIM Automatin andGenerative Design. More and more people are investing in learning how to useDynamo. Therefore, we are investing heavily in improving the tools and giving Dynamoa user interface update, making it easier to express custom logic while making theexperience more visually appealing. We’ve heard a lot of feedback that Dynamo error messages can b e annoying and confusing so we’re working on making these messages and warnings, more helpful and less in the way. Organizing and annotating Dynamo scripts for use by others is vital when handing off a script. We’re enhancing groups with more room for notes, enabling groups within groups, and providing ways to collapsegroups down to just show their inputs and outputs to reduce visual distraction andcomplexity.4. Dynamo Node Auto-Complete We’ve heard a lot of people complain that they often getstuck trying to figure out which nodes can feed into others. Node Autocompleteaddresses these concerns by providing an applicable list of choices and even presenting the mostly likely nodes first.5. More Output Types: Going back to generative design outcomes, we want to expand thetypes of outcomes that are available for automated generation. We currently can create numbers and design thumbnails, but it would be really great if we could create more views of a design, assets like excel files, and data in charts to name a few of thepossibilities we think would be useful.6. Faster Energy Analysis Autodesk has many analysis tools that we want people to beable to access through whichever design tools they may be using. We are working on ways to speed up energy analysis with machine learning so that energy use intensity metrics can be studied while designing with Generative Design, Dynamo, FormIt, and/or Spacemaker.7. Spacemaker Synergies Spacemaker is a company that we have recently acquired –that is thinking about early stage design problems in a similar way. When you start a design by choosing a site it can imply a whole design space and come up with databacked options that you can compare against eachother. We’ve already released tools that make generative methods available to communities of designers who have never been able to access these ways of solving problems, and with the Spacemakeracquisition we will continue in similar and even more powerful ways, makingcustomizable tools available for more and more people. Analysis needs to be a pre-emptive part of the design process, to create a close collaboration with our existingcustomers and our new colleagues in Spacemaker and together building a future of outcome based designResourcesAU2021 Courses on Generative Design•Optimize Road Design with Dynamo for Civil 3D and Generative Design (CES500103)•Generative Design Using Dynamo for Multifamily Residential (AS500109)•HVAC System Selection with Generative Design (AS500212)•Two Weeks to Four Hours: How Populous Built Efficiency with Generative Design (AS500272)AU2020 Courses on Generative Design•Generative Design in Revit for Workspace Layout - Tomasz Fudala•Non-Geeks Guide to Optimizing Daily Workflows with Generative Design - Raquel Bascones Recio•Using Generative Design and Machine Learning for Faster Analysis Feedback - Varvara Toulkeridou•Generative Design at Hogwarts: Using Tech Instead of Magic - Jacob Small •Generative Design für Revit in der Praxis - Lejla Secerbegovic•Diseño Generativo en Revit para todos los públicos - Raquel Bascones Recio •Generative Design—Daylighting and CFD: A Practical Application for a Nonprofit - Luc Wing•Generative Design of Landforms with Dynamo in Civil 3D - Andreas LukaPast Years Autodesk University Courses on Generative Design and Project Refinery•Geometry Systems for AEC Generative Design: Codify Design Intents into the Machine •MEP Explore: Generative Design for MEP Designers•Getting Started with Generative Design for AEC•Using Generative Design in Construction ApplicationsDynamo Resources•Getting Started with Dynamo:https:///https:///learn/•Dynamo Forum for questions, inspiration:https:///•Design Script:http://designscript.io/DesignScript_user_manual_0.1.pdfhttps:///wp-content/links/DesignScriptGuide.pdfhttps:///Amoursol/dynamoDesignScriptGenerative Design Resources•Generative Design Primerhttps:///•Generative Design in Revit Help •Generative Design general education:https:///generative-design。
BIM 小别墅教程
目录第1章：绘制标高和轴网 (1)1.1新建项目 (1)1.2项目设置与保存 (1)1.3 创建标高 (2)1.4 编辑标高 (4)1.5 创建轴网 (5)1.6 编辑轴网 (6)1.7练习 (7)第2章：墙体的绘制和编辑 (8)2. 1 绘制地下一层外墙 (8)2. 2 绘制地下一层内墙 (10)2.3练习 (11)第3章：门窗和楼板 (12)3.1插入地下一层门 (12)3.2放置地下一层的窗 (14)3. 3窗编辑‐定义窗台高 (14)3. 4创建地下一层楼板 (15)3. 5 复制地下一层外墙 (17)3.6编辑首层外墙 (19)3. 7绘制首层内墙 (21)3. 8插入和编辑门窗 (22)3.9创建首层楼板 (23)3.10整体复制首层构件 (27)3.11编辑二层外墙 (28)3.12绘制二层内墙 (30)3.13插入和编辑门窗 (31)3.14编辑二层楼板 (32)3.15练习 (36)第4章：玻璃幕墙 (37)4.1实例应用 (37)14.2练习 (39)第5章：屋顶 (40)5.1创建拉伸屋顶 (40)5. 2 修改屋顶 (41)5. 3 二层多坡屋顶 (42)5. 4 三层多坡屋顶 (44)第6章：楼梯和扶手 (46)6. 1 创建室外楼梯 (46)6. 2 用梯段命令创建楼梯 (47)6. 3 编辑踢面和边界线 (50)6. 4 多层楼梯 (50)6. 5 坡道 (51)6. 6 带边坡的坡道 (52)6. 7 主入口台阶 (54)6. 8 地下一层台阶 (55)6.9练习 (55)第7章：柱、梁和结构构件 (56)7. 1地下一层平面结构柱 (56)7. 2一层平面结构柱 (56)7. 3二层平面建筑柱 (57)7.4练习 (58)第8章：内建模型 (58)8. 1二层雨篷玻璃 (58)8. 2二层雨篷工字钢梁 (58)8. 3地下一层雨篷 (60)8.4练习 (63)第9章：场地 (64)9. 1地形表面 (64)9.2建筑地坪 (66)9.3地形子面域（道路） (67)9.4场地构件 (68)231第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit 中轴网确定了一个不可见的工作平面。
Autodesk Revit 土建应用项目教程第三章
• （1）选择任意一根轴网线，单击标头外侧方框，即可关闭/ 打开轴号 显示。
• （2）如需控制所有轴号的显示，可选择所有轴线自动激活“修改│ 轴网”选项卡。在“属性”面板中选择“编辑类型”命令，弹出“类 型属性”对话框，在其中修改类型属性参数，单击端点默认编号的 “√”标记，如图3-17 所示。
• 3.2.4 尺寸驱动调整轴线位置
• 选择任何一根轴网线，会出现蓝色的临时尺寸标注，单击尺寸即可修 改其值，调整轴线位置，如图3-15 所示。
上一页 下一页 返回
3.2 项目轴网创建
• 3.2.5 轴网标头位置调整
• 选择任何一根轴网线， 所有对齐轴线的端点位置会出现一条对齐虚 线，用鼠标拖曳轴线端点，所有轴线端点都将同步移动。
F3），在F2 与F3 之间会显示一条蓝色临时尺寸标注，单击临时尺寸 标注上的数字，重新输入新的数值并按回车键，即可完成标高高度的 调整，如图3-4 所示（标高高度距离的单位为mm）。
上一页 下一页 返回
3.1 项目标高创建
• 3.1.2 复制、阵列标高
• 选择二层标高F2，选择“修改│标高”选项卡，然后在“修改”面板 中选择“复制” 或“阵列”命令，可以快速生成所需标高。
3.2 项目轴网创建
• 3.2.7 轴号偏移
• 单击标头附近的“添加弯头” 符号，单击“拖曳点”并按住鼠标不 放， 调整轴号位置， 如图3-20 所示。
• 偏移后若要恢复直线状态，单击后拖动“拖曳点”到直线上释放鼠标 即可。
• 【注意】轴网锁定状态下要取消偏移，需要选择轴线并取消锁定后， 才能移动“拖曳点”。
• （1）如果只需移动单根轴线的端点， 则先打开对齐锁定，再拖曳轴 线端点。
Autodesk Revit 土建应用项目教程第九章
9.2 楼梯
• 【提示】 • （1）绘制梯段时，是以梯段中心为定位线来开始绘制的。 • （2）根据不同的楼梯形式：单跑、双跑L 形、双跑U 形、三跑楼梯
等，绘制不同数量、位置的参照平面以方便楼梯精确定位，并绘制相 应的梯段，如图9-10 所示。 • 2．用边界和踢面命令创建楼梯 • （1）在“修改│创建楼梯草图”选项卡“绘制”面板中单击“边界” 按钮，分别绘制楼梯踏步和休息平台边界。 • 【注意】踏步和平台处的边界线需分段绘制，否则软件将把平台也当 成是长踏步来处理。
按钮，在弹出的“类型属性”对话框中使用“复制”命令，创建旋转 楼梯，并设置其属性：踏板、踢面、梯边梁等的高度，以及厚度尺寸、 材质、文字等。 • （3）在“属性”面板中设置楼梯宽度、基准偏移等参数，系统自动 计算实际的踏步高和踏步数。 • （4）单击“构件”面板下的“梯段”按钮，选择“圆心- 端点弧” 命令开始创建旋转楼梯。 • 捕捉旋转楼梯梯段的中心点、起点、终点位置绘制梯段，如图9-14 所示。
上一页 下一页 返回
9.1 扶手
• [ 切线连接] 如果两段相切扶手在平面内共线或相切，但没有垂直连 接，Revit 既可添加垂直或水平线段进行连接，也可不添加连接件但 保留间隙。这样即可在修改了平台处扶手高度，或扶手延伸至楼梯末 端之外的情况下创建光滑连接，如图9-7 所示。
• [ 扶手连接] 修剪、结合两种类型。如果要控制单独的扶手接点，可 以忽略整体的属性：选择扶手，单击“模式”面板中的“编辑路径” 按钮，进入编辑扶手草图模式，单击“工具”面板下的“编辑连接” 按钮，单击需要编辑的连接点，在选项栏的“扶栏连接” 下拉列表 中选择需要的连接方式，如图9-8 所示。
第9 章 扶手、楼梯及坡道的创建
Revit教程--小别墅案例(完整版)
Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 标高的作用和设置在项目浏览器中，展开视图-平面视图-标高，双击需要设置的标高视图，如标高1。
在属性面板中，可以修改标高的名称、偏移量、基准等属性。
在绘图区域中，可以拖动标高线的端点或中点来调整标高的位置和方向。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏标高。
1.2 轴网的作用和绘制在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制轴网的平面视图。
在绘图工具栏中，选择绘制-轴网或者快捷键WA。
在属性面板中，可以修改轴网的类型、名称、偏移量等属性。
在绘图区域中，可以按照图纸要求绘制水平或垂直的轴网线，并在每个交点处添加轴网标记。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏轴网。
二、绘制首层墙体2.1 墙体的类型和创建在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制墙体的平面视图。
在绘图工具栏中，选择结构-墙或者快捷键WA。
在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。
在绘图区域中，可以按照图纸要求绘制不同类型和位置的墙体，并在每个端点处添加墙体连接符号。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏墙体。
2.2 墙体的编辑和调整在项目浏览器中，展开视图-平面视图-地面层，双击需要编辑和调整墙体的平面视图。
在绘图区域中，可以使用选择工具或过滤器来选择需要编辑和调整的墙体。
在修改工具栏中，可以使用移动、旋转、镜像、裁剪、延伸等工具来改变墙体的位置和形状。
在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。
在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏墙体。
三、绘制首层门窗3.1 门窗的类型和加载在项目浏览器中，展开视图-平面视图-地面层，双击需要加载门窗的平面视图。
在绘图工具栏中，选择结构-门或者快捷键DR，或者选择结构-窗或者快捷键WN。
BIM_小别墅速成
图 3-27
完成后的地下一层外墙如图 3-28 所示，保存 文件。
3.5.2 绘制地下一层内墙 接上节练习，单击选项卡“常用”-“墙”命
令，在类型选择器中选择“基本墙：普通砖 -200mm”类型。 “绘制”面板选择“直线”命令，选项栏“定 位线”选择“墙中心线”，单击“图元属性”按
图 3-28
BIM_小别墅速成
方法二：切换至立面视图，选择窗，移动临时尺寸界线，修改临 时尺寸标注值。 进入项目浏览器，鼠标单击“立面（建筑立 面），双击“xx 立面”从而进入 xx 立面视图。 在 xx 立面视图 中如图 4-26 选择“固定窗 0823：C，移动临时尺寸控制点至“
“标高线，修改临时尺寸标注值为“后按“Enter”键确认修改。
插入地下一层门 接上节练习，打开“-1F”视图，单击选项卡“常用”－“门”命 令，在类型选择器中选择 “装饰木门-M 类型。 在选项栏上选择“在放置时进行标记”，以便对门进行自动标 记。要引入标记引线，请选择 “引线”并指定 xx。如图 4-18 所示
图 4-18 将光标移动到 3 轴“普通砖”的墙上，此时会出现门与周围墙体 距离的灰色相对尺寸，如图 4-19 所示。这样可以通过相对尺寸大致捕 捉门的位置。在平面视图中放置门之前，按 xx 可以控制门的左右开启 方向。 在墙上合适位置单击鼠标左键以放置门，调整临时尺寸标注蓝
绘制面板选择“直线”命令，移动光标单击鼠标左键捕捉 E 轴和 2 轴交点为绘制墙体起点，然后顺时针单击捕捉 E 轴和 1 轴交点、F 轴和 1 轴交点、F 轴和 2 轴交点、H 轴和 2 轴交点、H 轴和 7 轴交 点、D 轴和 7 轴交点、绘制上半部分墙体，如图 3-26 所示。
图 3-25
图 3-26
BIM-Revit练习-房屋设计
第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit中轴网确定了一个不可见的工作平面。
轴网编号以及标高符号样式均可定制修改。
软件目前可以绘制弧形和直线轴网，不支持折线轴网。
在本章节中，需重点掌握轴网和标高的2D，3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。
1.1实例应用2.5.1 创建标高在 Revit Architecture 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。
开始项目设计。
在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南立面”进入南立面视图，如图2.31所示。
调整“2F” 标高，将一层与二层之间的层高修改为3.3米，如图2.32所示。
图2.31图2.32绘制标高“F3”，调整其间隔使间距为3000毫米，如图2.33所示。
图2.33利用“复制”命令，创建地坪标高和－1F。
选择标高“F2”，单击“修改标高”选项卡下“修改”面板中的“复制”命令，选项栏勾选多重复制选项“多个”。
移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值3750后按“Enter”键确认后复制新的标高，如图2.34所示。
继续向下移动光标，分别输入间距值2850、200后按“Enter”键确认后复制另外2根新的标高。
分别选择新复制的3根标高，单击蓝色的标头名称激活文本框，分别输入新的标高名称0F、-1 F、-1 F-1 后按“Enter”键确认。
结果如图2.35所示。
图2.34 图2.35至此建筑的各个标高就创建完成，保存文件。
需要注意的是：在Revit Architecture中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，而且在项目浏览器中的“楼层平面”项下也没有创建新的平面视图。
Revit教程--小别墅案例(完整版)[5]
![Revit教程--小别墅案例(完整版)[5]](https://img.taocdn.com/s3/m/c3248f3453ea551810a6f524ccbff121dd36c524.png)
Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 创建新项目打开Revit软件，选择“新建项目”。
在“项目浏览器”中，展开“平面视图”，双击“1F”视图，打开一层平面视图。
1.2 绘制标高在“结构”选项卡中，选择“标高”工具。
在“属性”窗口中，设置标高的类型为“建造标高”，名称为“标高1”，偏移量为0。
在视图中，沿着红色箭头的方向绘制一条水平的标高线，长度为2 0米。
在视图中，沿着绿色箭头的方向绘制一条垂直的标高线，长度为1 5米。
在视图中，选中两条标高线，右键单击，选择“创建相交点”。
在视图中，选中水平的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。
在视图中，选中垂直的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。
在视图中，选中四条标高线，右键单击，选择“创建相交点”。
在视图中，双击水平的标高线上的文字“标高1”，修改为“一层”。
在视图中，双击垂直的标高线上的文字“标高1”，修改为“A轴”。
在视图中，双击水平的复制的标高线上的文字“标高1”，修改为“二层”。
在视图中，双击垂直的复制的标高线上的文字“标高1”，修改为“B轴”。
1.3 绘制轴网在“结构”选项卡中，选择“轴网”工具。
在“属性”窗口中，设置轴网的类型为“轴网”，名称为“A1”，偏移量为0。
在视图中，在A轴和一层交点处单击鼠标左键，在A轴和二层交点处再次单击鼠标左键，绘制一条垂直的轴网线。
在视图中，在B轴和一层交点处单击鼠标左键，在B轴和二层交点处再次单击鼠标左键，绘制一条水平的轴网线。
在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为6米。
在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为6米。
在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为12米。
在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为12米。
Revit教程--小别墅案例(完整版)[1]
![Revit教程--小别墅案例(完整版)[1]](https://img.taocdn.com/s3/m/2d841def29ea81c758f5f61fb7360b4c2e3f2a6a.png)
Revit教程--小别墅案例(完整版)创建项目设置单位和标准接下来，我们还需要设置一下项目的标准，包括线型、填充图案、文字样式、尺寸样式等。
左下角的“管理”选项卡，选择“附加设置”，在弹出的菜单中，可以找到各种标准的设置选项。
例如，我们可以“线型”来修改或添加不同类型的线条，如实线、虚线、点线等，并调整其颜色和粗细。
同样地，我们还可以修改或添加其他标准，如填充图案、文字样式、尺寸样式等。
这些标准会影响我们在图纸中显示的效果，所以要根据自己的喜好和规范来进行设置。
导入现场平面图导入CAD文件后，我们可以对其进行一些调整和管理。
例如，我们可以在属性面板中修改其可见性、透明度、颜色等属性；我们也可以在项目浏览器中对其进行重命名、隐藏、删除等操作；还可以在视图控制栏中调整其显示级别、细节级别等参数。
通过这些操作，我们可以使CAD文件更适合我们的设计需求。
绘制建筑轮廓有了现场平面图作为参考，我们就可以开始绘制建筑轮廓了。
左上角的“结构”选项卡，选择“墙”工具，在属性面板中选择合适的墙类型（如基础墙-外墙-200毫米混凝土），并设置好高度、位置等参数。
然后，在视图中沿着CAD文件中的建筑轮廓绘制墙体，可以使用直线、弧线、矩形等形状。
在绘制过程中，可以使用对齐、偏移、修剪、延伸等辅助工具来调整墙体的位置和形状。
绘制完毕后，我们就得到了建筑的基本轮廓。
添加门窗创建楼板为了形成建筑的空间结构，我们还需要创建楼板来分隔不同的楼层。
左上角的“结构”选项卡，选择“楼板”工具，在属性面板中选择合适的楼板类型（如楼板-200毫米混凝土），并设置好高度、位置等参数。
然后，在视图中沿着建筑轮廓绘制楼板的边界，可以使用直线、弧线、矩形等形状。
在绘制过程中，可以使用对齐、偏移、修剪、延伸等辅助工具来调整楼板的位置和形状。
绘制完毕后，“完成编辑模式”按钮，即可创建楼板。
添加楼梯添加栏杆为了保证楼梯和阳台的安全性，我们还需要添加栏杆来作为防护设施。
Autodesk Revit 土建应用项目教程第十一章
• 在族绘图区域创建直线，创建室外台阶轮廓，如图11-12 所示。 • 保存并载入到项目中，创建楼板边缘，轮廓选择“室外台阶轮廓族”，
如图11-13 所示。选择入口楼板边缘创建室外台阶，如图11-14 所示。
上一页
19 所示。
返回
图11-1
返回
图11-2
返回
图11-3
返回
图11-4
返回
图11-5
返回
图11-6
返回
图11-7
返回
图11-8
返回
图11-9
返回
图11-10
返回
图11-图11-13
返回
图11-14
返回
图11-15
返回
图11-16
返回
图11-17
上一页 下一页 返回
11.2 创建屋顶檐口
• 3．檐槽
• 在“建筑”选项卡“构建”面板中的“屋顶”下拉列表中选择“屋顶： 檐槽”选项， 自动激活“修改│设置檐沟”选项卡，进入拾取轮廓线 草图模式。
• 单击拾取屋顶的边缘线，自动以默认的轮廓样式生成“檐槽”，单击 “当前完成” 按钮完成绘制。
• 在立面视图，选择屋檐槽，在“属性”面板中设置轮廓的垂直、水平 轮廓偏移，设置屋檐底板与屋顶的相对位置、轮廓的角度值、轮廓样 式及封檐板的材质显示。
返回
图11-18
返回
图11-19
返回
卡“放置”面板中选择“重新放置墙饰条”选项。将鼠标移到墙上所 需的位置， 单击以放置墙饰条。
下一页 返回
11.1 创建墙饰条及分隔条
• （7）要完成墙饰条的放置， 可单击“修改”按钮， 如图11-1 所示。
Autodesk Revit 基础操作
04 2.4 基本绘图工具及应用
2.4.4绘制圆
可通过指定圆形的中心点和半径来绘制圆形。
2.4.2绘制矩形
绘制曲线或圆角时可使用多个圆弧工具
起点-终点-半径弧、中心-端点弧、起点-终点-半径弧
2.4.6绘制椭圆
通过在 2 个方向上选择中心点和半径，可以绘制椭圆。
2.4.7绘制样条曲线
具体方法：绘制一条经过或靠近指定点的平滑曲线。
03 2.3 运用标高和轴网、工作平面
2.3.4工作平面
➢ 根据名称指定新的工作平面：用于列表中 包括标高、网格和已命名的参照平面。
➢ 拾取一个工作平面：可以拾取模型中的一 个面作为参照平面。
2.4 基本绘图工具及应用
04 2.4 基本绘图工具及应用
将形体放置于三面投影体系中，并注意安 放位置适宜，即把形体的主要表面与三个投影 面对应平行，然后用三组分别垂直于三个投影 面的平行投影线进行投影，即可得到三个方向 的正投影图，如图2-16所示。从上向下投影， 在H面上得到水平投影图，简称水平投影或H投 影；从前向后投影，在V面得到正面投影图， 简称正面投影或V投影；从左向右投影，在W面 上得到侧面投影图，简称侧面投影或W投影。
第二章
Autodesk Revit 基础操作
学习目标与能力要求
本章主要介绍了Revit用户和工作界面，创建保存Revit项目的 方法以及绘图的基本操作等知识。
通过学习应该达到以下要求： 1.熟悉用户界面、工作界面的属性、项目浏览器、视图控制栏 等； 2.掌握项目的创建方法、标高和轴网、工作平面的设置； 3.熟练应用绘制多边、圆、圆弧、椭圆、拾取线等基本绘图命 令和修改工具。
目录 CONTENTS
01 2.1 认识Revit用户界面 02 2.2 创建Revit项目 03 2.3 运用标高和轴网、工作平面 04 2.4 基本绘图工具及应用 05 2.5常用修改工具及应用
REVIT建模步骤详细说明
R E V I T建模步骤详细说明-CAL-FENGHAI.-(YICAI)-Company One1REVIT建模步骤：下面以一个实例来说明一下REVIT建模的一般步骤，该实例为一个模型室的设计，形体较为方正，由于设计中使用到了一些节能策略，某些地方又有一些特殊的构件。
通过本实例，在了解基础的操作同时，也能学习到基础的内建构件的做法。
一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1“常用”选项卡→“基准”面板→“轴网”2画出一条轴线3画第二条轴线，该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900” →回车键→画出第二条轴线4可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900” →回车键→输入阵列数“10” →回车键5依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的常用设置：6更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列7不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号8修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。
标高绘制最好再轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在里面图上显示轴网的位置，在绘制标高的时候能够有所参照。
Revit教程--小别墅案例(完整版)[2]
![Revit教程--小别墅案例(完整版)[2]](https://img.taocdn.com/s3/m/af72585adcccda38376baf1ffc4ffe473368fddd.png)
Revit教程--小别墅案例(完整版)一、概述二、绘制标高和轴网2.1 创建新项目打开Revit软件，选择“新建项目”命令，选择“建筑模板”作为项目模板。
2.2 绘制标高在“结构”选项卡中，选择“标高”命令，从左侧工具栏中选择“线性”选项。
在视图窗口中，沿着水平方向绘制一条标高线，并双击鼠标左键结束绘制。
在属性面板中，将标高线的名称修改为“一层”，将偏移值修改为0.00米。
在视图窗口中，选中刚刚绘制的标高线，并按住Ctrl键拖动鼠标复制一条标高线。
在属性面板中，将复制的标高线的名称修改为“二层”，将偏移值修改为3.00米。
重复上述步骤，绘制并命名三层、屋顶、地下室等标高线，并调整其偏移值。
2.3 绘制轴网在“结构”选项卡中，选择“轴网”命令，从左侧工具栏中选择“线性”选项。
在视图窗口中，沿着垂直方向绘制一条轴网线，并双击鼠标左键结束绘制。
在属性面板中，将轴网线的名称修改为“A”，将偏移值修改为0. 00米。
在视图窗口中，选中刚刚绘制的轴网线，并按住Ctrl键拖动鼠标复制一条轴网线。
在属性面板中，将复制的轴网线的名称修改为“B”，将偏移值修改为6.00米。
重复上述步骤，绘制并命名C、D、E等轴网线，并调整其偏移值。
三、创建楼层和楼梯3.1 创建楼层在“结构”选项卡中，选择“楼层”命令，从左侧工具栏中选择“草图”选项。
在视图窗口中，在一层标高线的范围内绘制一个矩形，作为一层的轮廓。
在属性面板中，将楼层的类型修改为“混凝土-200毫米”，将偏移值修改为-0.20米。
在“模式”选项卡中，选择“完成编辑”命令，完成一层的创建。
在视图窗口中，选中刚刚创建的楼层，并按住Ctrl键拖动鼠标复制一层楼层。
在属性面板中，将复制的楼层的标高修改为二层，并将偏移值修改为0.00米。
重复上述步骤，创建三层和屋顶的楼层，并调整其类型和偏移值。
3.2 创建楼梯在“结构”选项卡中，选择“楼梯”命令，从左侧工具栏中选择“草图”选项。
Revit教程--小别墅案例(完整版)[4]
![Revit教程--小别墅案例(完整版)[4]](https://img.taocdn.com/s3/m/9eb7e8dd9a89680203d8ce2f0066f5335a816739.png)
Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 标高的概念和作用通过标高可以创建不同的平面视图，例如地下室平面、一层平面、二层平面等。
通过标高可以控制构件的高度，例如墙、柱、梁等。
通过标高可以测量和标注构件的垂直距离，例如楼层到楼层的净高、柱子到柱子的间距等。
1.2 标高的创建和编辑要创建标高，可以在Revit中选择结构选项卡下的标高工具，或者在快捷键盘上按EL键。
然后在视图中指定标高线的起点和终点，以及方向。
创建完成后，可以在属性窗口中修改标高的名称、偏移量、基准等参数。
要编辑标高，可以在视图中选择标高线，然后拖动其端点或中点来调整位置，或者拖动其标注来调整数值。
也可以在属性窗口中修改其参数。
要删除标高，可以在视图中选择标高线，然后按Delete键。
1.3 轴网的概念和作用轴网是用于为构件定位的工具，在Revit中轴网确定了一个不可见的工作平面。
轴网可以在三维视图中显示为一条带有字母或数字的直线，也可以在平面视图中显示为一条带有字母或数字的水平或垂直线。
通过轴网可以创建不同的立面视图和剖面视图，例如南立面、东立面、A-A剖面等。
通过轴网可以控制构件的位置和对齐，例如墙、柱、梁等。
通过轴网可以测量和标注构件的水平和垂直距离，例如墙到墙的间距、柱到柱的偏移量等。
1.4 轴网的创建和编辑要创建轴网，可以在Revit中选择结构选项卡下的轴网工具，或者在快捷键盘上按WA键。
然后在视图中指定轴网线的起点和终点，以及方向。
创建完成后，可以在属性窗口中修改轴网的名称、类型、基准等参数。
要编辑轴网，可以在视图中选择轴网线，然后拖动其端点或中点来调整位置，或者拖动其字母或数字来调整数值。
也可以在属性窗口中修改其参数。
要删除轴网，可以在视图中选择轴网线，然后按Delet e键。
二、绘制首层墙体2.1 墙体的概念和作用墙体是用来定义建筑物的外围和内部分隔的构件，它可以在三维视图中显示为一个带有厚度和高度的实体，也可以在平面视图中显示为一个带有厚度的线。
Revit教程-全
随堂练习
• ②创建轴网，两侧轴号均显示，将轴网颜色设置为红色，并对每层轴网进行
尺寸标注
• 其中地下二层至五层轴网如下：
六层及以上层轴网如下：
30
随堂练习
• ③扩展：将此标高、轴网等定制好的项目另存为项目样板文件，以”Revit考试 +自己名字”为项目样板名称。
31
第三章： 墙体的搭建
第三章： 墙体的搭建
第一章：Revit 基础知识
练习： – 练习1：熟悉Revit界面 – 练习2：在项目浏览器中打开各平面、 立面视图观察 – 练习3：使用立面符号打开各立面
第一章：Revit 基础知识
1.3 设置Revit Architecture的中国样板
1.3.1 为何要设置中国样板
• 使二维图纸符合规范 默认样板文件的标高样式、尺寸标注样式、文字样式、线型
同时如需一次性还原已编辑过轮廓的墙体，选择墙体，单击“重 设轮廓”命令，即可实现。
第三章： 墙体的搭建
第二章： 标高与轴网
2.3 编辑轴网 标头位置调整：拖拽标头与轴线交点空心圆调整位置 截断符号：标头干涉处理
轴网可以分为“2D”和“3D”状态， 2D状态下，所做的修改仅影响本视图； 在3D状态下，所做的修改将影响所有平 面视图。
要想使轴网在2D状态下所做的修改影响 到其他标高层，需要选中已修改的轴网 ，单击“影响范围”，在“影响基准范 围”对话框中勾选相应楼层，单击确定 后，相应楼层的轴网也会相应地变化。
1.4 新建、保存Revit Architecture文件 – 新建项目：打开“应用菜单 ”>“新建”>“项目” Revit将打开刚刚设置好的默认样板 – 打开样板后，将文件另存为RVT格式的项目文件，以免误替
Autodesk Revit 土建应用项目教程第一章
• 1.1 BIM及参数化设计 • 1.2 Revit基本概念 • 1.3 Revit基本操作
1.1 BIM及参数化设计
• BIM 支持建筑师在施工前更好地预测竣工后的建筑，使他们在如今日 益复杂的商业环境中保持竞争优势。 Revit 软件专为建筑信息模型 （BIM）而构建。BIM 是以从设计、施工到运营的协调、可靠的项目 信息为基础而构建的集成流程。通过采用 BIM，建筑公司可以在整个 流程中使用一致的信息来设计和绘制创新项目，并且还可以通过精确 实现建筑外观的可视化来支持更好地沟通，模拟真实性能以便让项目 各方了解成本、工期与环境对项目的影响。
上一页 下一页 返回
1.1 BIM及参数化设计
• BIM 一般具有以下特征： • （1）可视化：即所见即所得。在BIM 建筑信息模型中，由于整个过
程都是可视化的， 所以，可视化的效果不仅可以用作效果图的展示 及报表的生成，更重要的是项目设计、建造、运营过程中的沟通、讨 论、决策都可在可视化的状态下进行。模拟三维的立体事物可使项目 在设计、建造、运营等整个建设过程可视化，方便进行更好的沟通、 讨论与决策。 • （2）协调性：当各专业项目信息出现“不兼容”现象时，如管道与 结构冲突，各个房间出现冷热不均，预留的洞口没留或尺寸不对等情 况，使用BIM 可有效协调流程进行协调综合，减少不合理变更方案或 者问题变更方案。
上一页 下一页 返回
1.1 BIM及参数化设计
• （3）模拟性：利用四维施工模拟相关软件，根据施工组织进度计划 安排，在已经搭建好的模型的基础上增加时间维度，分专业制作可视 化进度计划，即四维施工模拟。一方面可以指导现场施工，另一方面 为建设管理单位提供了非常直观的可视化进度控制管理依据。
Revit教程--小别墅案例(完整版)
ቅ㗀рኧ三维设计基础第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit中轴网确定了一个不可见的工作平面。
轴网编号以及标高符号样式均可定制修改。
软件目前可以绘制弧形和直线轴网，不支持折线轴网。
在本章节中，需重点掌握轴网和标高的2D，3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。
1.1绘制标高在Revit Architecture中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须先打开一个立面视图。
打开光盘中“\练习文件\别墅_01.rvt”文件，开始项目设计。
1.1.1创建标高1)在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南”进入南立面视图。
2)调整“2F”标高，将一层与二层之间的层高修改为3.3米，如图1-1所示。
图 1-13)绘制标高“F3”，调整其间隔使间距为3000毫米，如图1-2所示。
图 1-24)利用“复制”命令，创建地坪标高和－1F。
选择标高“F2”，单击“修改标高”选项卡下“修改”面板中的“复制”命令，选项栏勾选选项“约束”和“多个”。
5)移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值3750后按“Enter”键确认后复制新的标高，如图1-3所示。
图 1-36) 继续向下移动光标，分别输入间距值2850、200后按“Enter ”键确认后复制另外2条新的标高。
7) 分别选择新复制的3条标高，单击蓝色的标头名称激活文本框，分别输入新的标高名称0F 、-1F 、-1F-1后按“Enter ”键确认，结果如图1-4所示。
图 1-48) 建筑的标高创建完成，保存文件。
【注意】在Revit Architecture 中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，在项目浏览器中的“楼层平面”项下没有创建新的平面视图。
2024版干货篇史上最简单也最全新手Revit教程
技巧1
建立准确的轴网和标高
技巧2
注意元素之间的连接和约束关系
拓展学习资源推荐
01
02
03
04
书籍推荐
《Revit 2023宝典》、《BIM 与Revit建筑设计实战》等
在线课程推荐
网易云课堂、慕课网等平台上 的Revit相关课程
学习网站推荐
Autodesk官网、BIM论坛等， 提供丰富的教程、案例和资料
07
CATALOGUE
总结回顾与拓展学习资源推荐
关键知识点总结回顾
建筑建模
墙体、门窗、楼板、屋顶等元 素的创建与编辑
系统建模
管道、风管、电缆桥架等元素 的创建与编辑
Revit基础操作
包括界面介绍、基本命令、视 图控制等
结构建模
梁、板、柱、基础等元素的创 建与编辑
族与参数化设计
族的创建、编辑与应用，参数 化设计的实现
运行安装程序，按照提示完成安装过程。
软件安装与启动
• 在安装过程中选择需要安装的组件和功能。
软件安装与启动
启动方法 在Windows开始菜单中找到Revit程序并单击启动。
如果是首次启动，可能需要完成一些初始化设置。
界面介绍及基本设置
菜单栏
包含文件、编辑、视图等基本操作命令。
工具栏
提供常用命令的快捷方式。
柱的布置
柱是垂直承重元素，用于支撑梁和楼板。在Revit中，选择“结构”选项卡中的“柱”工具， 然后在绘图区域中放置柱。可以调整柱的形状、尺寸和材质等属性。
支撑的布置
支撑用于传递荷载并保持稳定，如斜撑和横撑。在Revit中，选择“结构”选项卡中的“支撑” 工具，然后在需要的位置绘制支撑。可以调整支撑的类型、尺寸和角度等参数。
Autodesk University 《Revit环境工具下的景观建模》教程说明书
AUTODESK UNIVERSITYLandscape modeling in Revit with Environment toolsNehama Sechter-BarabanLandscape Architect, Heavy Revit user | @nehama shechter-Baraban© 2021 Autodesk, Inc.About me▪Landscape Architecture graduate from Technion▪Experience working on different scales and types of Landscape projects▪All done with CAD (and excel and sketchup and Lumion and photoshop and civil…)▪I quit my job to be able to learn Revit▪Currently working at Arch-Intelligence the developer of Environment for Revit▪Teaching Revit for Landscape at ‘Ruppin’ Technological college▪Landscape Architects working with Revit▪Landscape architects who are interested in Revit▪BIM experts working with Landscape designers▪Anyone looking to design the outdoors within RevitYou found it.Learning objectives▪Discover the different ways to create topographies in Revit ▪Learn about designing with contour lines using model lines▪See how to model the hardscapes with slabs (grading plans)▪Reveal the secret of architectural walls for site design in Revit ▪Get to know the easiest way to design planting in RevitWhy Revit for landscape?The best software for landscape architecture checklist:High technical capabilities Strong collaborationabilitiesDiscipline appropriatetoolsThe best software for landscape architecture checklist:High technical capabilities Strong collaborationabilitiesDiscipline appropriatetoolsThe best software for landscape architecture checklist:High technical capabilities Strong collaborationabilitiesDiscipline appropriatetoolsThe best software for landscape architecture checklist:High technical capabilities Strong collaborationabilitiesDiscipline appropriatetoolsStrong collaboration abilities High technical capabilitiesDiscipline appropriate toolsIs Revit the best fit?The best software for landscape architecture checklist:Environment tab in RevitMain goals▪Complete the entire project within Revit▪Flexible, easy, and fun workflows▪Achieve maximum modeling accuracy▪Seamless integration with Revit tools & elementsStreamline the workSlopes & GradingsTopographies?Softscape & HardscapeTopographies SlabsSite Toposurface Architectural Floors & RoffsMain categories used for graded surfaces in RevitTopography in RevitRevit native tools for Grading surfacesHow topo-surfaces behave in Revit?▪Made of Elev. points with X,Y,Z values▪Triangulated connection between points▪Has no thickness or layered materialsMain issues in modeling process▪Out-of-the-box modeling tools require to place each point manually.▪CSV files are lost within Revit’s ‘20 Mile limit’▪No option to design with contour linesSlabs in RevitRevit native tools for grading surfacesWhat is a “Slab” ?▪Floors or Roofs▪Can have different material layers▪Linked to model levels▪Can include a slope or elevation pointsMain issues in modeling process▪Out-of-the-box modeling tools require to place each point or split line manually.▪Can’t show contour lines▪Designed to attach to building levels▪Creating & editing topography ▪Shape edit slabs▪Use of contour linesA verity of tools to fit every situationA verity of tools to fit every situationWallsMain issues in modeling process▪Top & base attached to a model level ▪Model each wall part separately▪Designed to attach to building levelsIn Landscape our ‘Level’ is the terrainRetaining wallsArrange wallsAn advanced algorithm calculates and models retaining wallsCapabilities▪Analyze surface height in both sides of the wall to determine relative wall height for each part▪Set height, length and footing depth parameters▪Automatically model all the walls in mere seconds▪Test different options to optimize your designFencesWall railingMain issues in modeling process▪Top & base attached to a model level▪Model each wall part separately▪Designed to attach to building levelsConstruction documentsWall LayoutCapabilities▪Set elevation to model lines▪Create dynamic contour labels to check & change elevation ▪Create a surface from model lines▪Snap to model edges to draw a contour linePlantingPlanting plans in Revit Common questions▪Methods & Graphics▪Planting librariesPlanting librariesCustom by local standards Use Revit families to create different typesPlanting plansPlanting plans in RevitCommon methodsArea plans Detailed 3D modelScatter toolsScatter areaUse for planting, furniture or any Revit family▪Use many categories as placement areas:Areas, Floors, Roofs, Topographies▪Use linked model for efficient workflow▪Scatter single element or create a mix▪Combine elements into an assembly▪Scatter randomly or by defined grid▪Re-edit existing scatter groupsLine scatterUse for planting, furniture or any Revit familyCapabilities▪Create a line or select model edges or lines ▪Scatter single element or a mix of elements ▪Combine elements into an assembly▪Scatter randomly or by defined angle▪Re-edit existing scatter groupsAnd much more…Check out the full toolset ofENVIRONMENT for RevitUse CAD files to collaborate with your project team members without leaving Revit.Work with real world coordinate system and bypass the ‘20 miles’ Revit restriction. You can also extract CAD blocks and turn them into Revitfamilies with just a few clicks.On-demand site elements Streamline the modeling process by creating fast rockery elements or curb families.Using Environment tools will not only save you modeling time but provide out of the box families to get you started –curbs, rocks and more…Create fast and accurate color analysis for slopes and elevations of a terrainWith the comprehensive tools to allow fast legend and extracting schedules and average heights, you can easily understand cut and fill quantitiesof your project and show expected costs.Thank youAUTODESKUNIVERSITYAutodesk and the Autodesk logo are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document.© 2021 Autodesk. All rights reserved.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目准备概述：通过对Autodesk Revit 2013软件功能讲解，同时结合整个小别墅案例作为该软件入门学习。
对于小别墅的整个建模过程，首先根据所给的图纸建立起建模框架流程，一个项目的图纸中包含了平面图、立面图、大样图和剖面图，只有先识别项目的图纸，才能开始项目的建模。
以小别墅为例，整个的建模过程可大致分为以下几个过程，见图6. 1：图6. 1【提示】创建基本模型包括了墙体、门窗、楼板、幕墙、屋顶、楼梯等构件。
Revit是一个系统且结构化的软件，却不失灵活性，上述介绍的流程也不是一成不变的。
当读者熟悉Revit软件后，将发现流程和建模方案有多种，需根据项目的特点、阶段来选择不同的流程和方法，提高工作效率和质量。
6.1.1样板设置在连网状态完成Autodesk Revit 2013的安装后，在电脑的某个文件夹中默认会自带软件的族库、族样板以及项目样板，但是由于软件自带的项目样板满足不了国内建筑设计规范的要求，需要根据各项目，在项目建模开始前，先定义好样板，包括项目的度量单位、标高、轴网、线型、可见性等内容，同时在软件中设置好样板路径。
【提示】好的样板是提高项目建模效率的重要手段，所以做好样板对于整个建模而言非常重要。
Revit所使用的格式分别为：项目的后缀名是.rvt，项目样板是.rte，族是.rfa，族样板是.rft，样板的意义就相对于AutoCAD的.dwt文件。
在任何一个项目的开始之前，都需要选择与制定特定的项目样板。
软件安装后会自带样板文件，其分别在：Windows XP：C:\Documents and Settings\All Users\Application Data\Autodesk\<产品名称及版本>\Windows Vista 或Windows 7：C:\ProgramData\Autodesk\<产品名称及版本>\设置样板路径的目的：在软件中设置好样板后，可快速选择所需的样板建模。
设置样板路径的步骤：打开“应用程序菜单”→单击右下角“选项”按钮→单击第四个“文件位置”→点击键添加所需样板，如图6. 2。
【提示】在“选项”的“文件位置”中，同样可设置“族样板文件默认路径”，这样在新建族文件时，软件会自动访问到默认路径的文件夹中，用户可快速选择所需的族样板。
图6. 26.1.2新建项目如果事先不将已提供的“别墅样板”在“文件位置”中添加，直接在“最近打开的文件”界面中，直接单击“项目”中的“新建”按钮或使用快捷键“CTRL+N”，如图6. 3，或在“应用程序菜单”下单击“新建”、“项目”，如图6. 4。
图6. 3图6. 4在本案例中，完成好项目样板的设置后，单击“项目”中的“新建”按钮，弹出“新建项目”对话框中如图6. 5，可直接通过下箭头选择“别墅样板”并勾选“项目”，单击“确定”即可开始项目的正式创建。
或者单击“浏览”可在电脑中选择所需的样板，如图6. 6。
图6. 5图6. 66.1.3项目设置在初次安装完软件进行新建项目时，会弹出“英制”与“公制”的选择框，根据项目要求选择所需的度量单位。
在进入项目建模界面后，可单击“管理”选项卡→“设置”面板→“项目单位”选项,在“项目单位”对话框中，可根据不同的格式设置项目单位，如图6. 7。
图6. 76.1.4项目保存单击“应用程序菜单”→“保存”命令，快捷键Ctrl+S，或单击“快速访问工具栏”上的“保存”按钮，打开“另存为”对话框，如图6.8所示。
图6. 8【提示】在建模过程中要常保存，以免软件发生致命错误，导致建模工作的浪费。
设置保存路径，输入项目文件名为“小别墅”，单击“保存”即可保存项目。
绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，反应建筑物构件在竖向的定位情况，标高不是必须作为楼层层高；轴网用于构件定位，在Revit中轴网确定了一个不可见的工作平面。
轴网编号以及标高符号样式均可定制修改。
软件目前可以绘制弧形和直线轴网，2014版增加折线轴网功能。
在本章节中，需重点掌握轴网和标高的 2D、3D 显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。
6.2.1创建标高在 Revit 2013 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。
在立面视图中一般会有样板中的默认标高，如2F标高为“3.00”，单击标高符号中的高度值，可输入“3.5”，则2F的楼层高度改为3.5m，如图6. 9和图6. 10。
图6. 9 图6. 10注：只有标高以米为单位，其它都以毫米为单位。
【提示】不勾选隐藏编号，则标头、标高值以及标高名称将隐藏。
除了直接修改标高值，还可通过临时尺寸标注修改两标高间的距离。
单击“2F”，蓝显后在1F与2F间会出现一条蓝色临时尺寸标注如图6. 11，此时直接单击临时尺寸上的标注值，即可重新输入新的数值，该值单位为“mm”，与标高值的单位“m”不同，读者要注意区别。
图6. 11绘制标高“3F”：单击选项卡“建筑”→“标高”面板命令，移动光标到视图中“F2”左端标头上方，当出现绿色标头对齐虚线时，单击鼠标左键捕捉标高起点。
向右拖动鼠标，直到再次出现绿色标头对齐虚线，单击鼠标。
若创建的标高名称不为3F，则手动修改。
【技巧】选项栏中勾选“创建平面视图”，勾选后则在绘制完标高后自动在项目浏览器中生成“楼层平面”视图，否则创建的为参照标高。
【提示】标高命名一般为软件自动命名，一般按最后一个字母或数字排序，如F1、F2、F3，且汉字不能自动排序。
6.2.2编辑标高对于高层或者复杂建筑，可能需要多个高度定位线，除了直接绘制标高，那如何来快速添加标高，并且修改标高的样式来快速提高工作效率？下面将通过复制、阵列等功能快速绘制标高。
1、复制、阵列标高选择“3F”标高，在激活的“修改|标高”选项卡下，单击“修改”面板中的“复制”（CC/CO）或“阵列”(AR)命令，快速添加标高。
复制标高：如果选择“复制”，在选项卡中会出现，勾选“约束”，可垂直或水平复制标高，勾选“多个”，可连续多次复制标高。
都勾选后，单击“3F”上一点作为起点，向上拖动鼠标，直接输入临时尺寸的值，单位为mm，输入后回车则完成一个标高的绘制，如图6. 12。
继续向上拖动鼠标输入数值，则可继续绘制标高。
图6. 12阵列标高：如果选择“阵列”，则适用于一次绘制多个等距的标高，选择后在选项卡中会出现，勾选成组并关联，则阵列的标高为一个模型组,如果要编辑标高名称，需要解组后才可编辑；项目数为包含原有标高在内的数量，如项目数为3，则为3F、4F与5F；选择移动到第二个则在输入标高间距“3000”后，按回车后3F、4F与5F间的间距均为3000 mm，若选择最后一个，则3F与5F间的距离共3000mm。
【常见问题剖析】（1）如果需要绘制-0.45m的标高，但为什么复制出来的标高显示的却还是“±0.00”？答：因为此时的标高属性为零标高，则需要选中该标高，在“属性”框将中将其族类型由零标高修改为下标高，如图6. 13。
图6. 13（2）为什么会出现负标高在零标高上方？答：如果在建模过程中不小心拖动了零标高，则会出现如图6. 14的情况，而其它标高上下拖动位置后会直接修改标高值，因为在软件中有默认的零标高位置，且零标高不随位置的改变而改变。
只需在“属性”框中将立面中的“-2150”改为“0”即可，如图6. 15。
图6. 14图6. 152、添加楼层平面在完成标高的复制或阵列后，在“项目浏览器”中可以发现均没有4F、5F的楼层平面。
因为在 Revit 中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，如图6. 16，而且在项目浏览器中的“楼层平面”项下也没有创建新的平面视图，如图6. 17。
图6. 16图6. 17单击选项卡“视图”→“平面视图”→“楼层平面”命令，打开“新建平面”对话框，如图6. 18所示。
从下面列表中选择“4F、5F”，如图6. 19。
单击“确定”后，在项目浏览器中创建了新的楼层平面“4F、5F”，并自动打开“4F、5F”平面视图。
此时，可发现立面中的标高“4F、5F”蓝显。
图6. 18图6. 196.2.3创建轴网在 Revit 2013 中轴网只需要在任意一个平面视图中绘制一次，其它平面和立面、剖面视图中都将自动显示。
在项目浏览器中双击“楼层平面”项下的“1F”视图，打开“楼层平面：1F”视图。
选择“建筑”选项卡→“基准”面板→“轴网”命令或快捷键：GR进行绘制。
在视图范围内单击一点后，垂直向上移动光标到合适距离再次单击，绘制第一条垂直轴线，轴号为 1。
利用复制命令创建 2~7号轴网。
选择 1 号轴线，单击“修改”面板的“复制”命令，在 1 号轴线上单击捕捉一点作为复制参考点，然后水平向右移动光标，输入间距值 1200 后，单击一次鼠标复制生成 2 号轴线。
保持光标位于新复制的轴线右侧，分别输入 3900、2800、1000、4000、600 后依次单击确认，绘制 3~7 号轴线，完成结果如下图6. 20。
图6. 20使用复制功能时，勾选选项栏中的“约束”，可使得轴网垂直复制，“多个”可单次连续复制。
继续使用“轴网”命令绘制水平轴线，移动光标到视图中1号轴线标头左上方位置，单击鼠标左键捕捉一点作为轴线起点。
然后从左向右水平移动光标到7号轴线右侧一段距离后，再次单击鼠标左键捕捉轴线终点，创建第一条水平轴线。
选择刚创建的水平轴线，修改标头文字为“A”，创建 A 号轴线。
同上绘制水平轴线步骤，利用“复制”命令，创建 B-E 号轴线。
移动光标在 A 号轴线上单击捕捉一点作为复制参考点，然后垂直向上移动光标，保持光标位于新复制的轴线上侧，分别输入2900、 3100、2600、5700 后依次单击确认，完成复制。
重新选择A号轴线进行复制，垂直向上移动光标，输入值1300，单击鼠标绘制轴线，选择新建的轴线，修改标头文字为“1/A”。
完成后的轴网如图6. 21所示。
图6. 216.2.4编辑轴网绘制完轴网后，需要在平面图和立面视图中手动调整轴线标头位置，解决1号和2 号轴线、4号和5号轴线、6号和7号轴线等的标头干涉问题。
选择2号轴线，单击靠近轴号位置的“添加弯头”标志（类似倾斜的字母N），出现弯头，拖动蓝色圆点则可以调整偏移的程度。
同理，调整5号、7号轴线标头的位置，如图6. 22所示。
图6. 22标头位置调整。
选中某根轴网，在“标头位置调整”符号（空心圆点）上按住鼠标左键拖拽可整体调整所有标头的位置；如果先单击打开“标头对齐锁”，然后再拖拽即可单独移动一根标头的位置。
