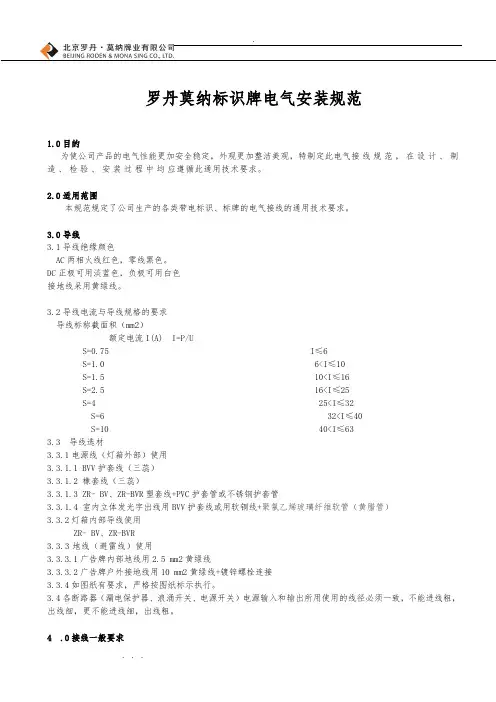

罗丹莫纳标识牌电气安装规范

1.0目的

为使公司产品的电气性能更加安全稳定，外观更加整洁美观，特制定此电气接线规范，在设计、制造、检验、安装过程中均应遵循此通用技术要求。

2.0适用范围

本规范规定了公司生产的各类带电标识、标牌的电气接线的通用技术要求。

3.0导线

3.1导线绝缘颜色

AC两相火线红色，零线黑色。

DC正极可用淡蓝色，负极可用白色

接地线采用黄绿线。

3.2导线电流与导线规格的要求

导线标称截面积（mm2）

额定电流I(A)I=P/U

S=0.75 I≤6

S=1.0 6

S=1.5 10

S=2.5 16

S=4 25

S=6 32

S=10 40

3.3导线选材

3.3.1电源线（灯箱外部）使用

3.3.1.1 BVV护套线（三蕊）

3.3.1.2 橡套线（三蕊）

3.3.1.3 ZR- BV、ZR-BVR塑套线+PVC护套管或不锈钢护套管

3.3.1.4 室内立体发光字出线用BVV护套线或用软铜线+聚氯乙烯玻璃纤维软管（黄腊管）

3.3.2灯箱内部导线使用

ZR- BV、ZR-BVR

3.3.3地线（避雷线）使用

3.3.3.1广告牌内部地线用2.5 mm2黄绿线

3.3.3.2广告牌户外接地线用10 mm2黄绿线+镀锌螺栓连接

3.3.4如图纸有要求，严格按图纸标示执行。

3.4各断路器（漏电保护器、浪涌开关、电源开关）电源输入和输出所用使用的线径必须一致，不能进线粗，出线细，更不能进线细，出线粗。

4.0接线一般要求

4.1为防止电气干扰，接线时应使主电路线缆与控制电路线缆相分离。不能将其放在同一导管中，不能将其绑扎在一起。电源线和控制线走线槽时应尽量分开，避免交叉走线，以减少干扰。

4.2布线整齐一致，线号朝正面、箱内无杂物、无导线头和金属碎末、线槽内导线整齐，线槽盖好，大型灯箱/

立牌/吊牌非结构限制，内部布线必须使用线槽或线管。（如图1）

线槽

图1

4.3固定布线使用尼龙扎带时选用长度适宜的扎带，严禁因扎带长度不足使用两根扎带进行

捆扎现象发生，长出部分应剪掉。（如图2）

图2

4.4产品内部应用合适的管形接线端子接线，剥线长度要按端头金属部分长度剥线，压接时须压接牢固，保证承受15L B S拉力时不会脱落，布灯位置应用白色或透明接线端子。（严禁使用绝缘胶带接线，如条件限制，接线头必须加焊再用绝缘胶布缠紧或用热缩管）。（如图3）

图 3

4.5产品安装可采用自缠法和多股绑扎法，使其连接牢固，先缠防火胶布，再用绝缘胶布缠紧，不可裂口或露铜丝。

4.5.1单股铜线连接（如图4）

如图4

4.5.2单股铜线T型连接（如图5）

如图5

4.5.3多股铜线连接（如图6）

图6

4.5.4多股铜经T型连接（如图7）

图7

4.5.5单股铜线与软铜线连接（如图8）

图8

4.6各导线压接端头时，应按照触点具体接线形式压接相应端头。单孔端子须使用管形预绝缘端头；两孔端子须使用叉形预绝缘端头或叉形裸端头；接地须使用圆形预绝缘端头。（如图9）

4.7户外产品必须使用防水电源，防水漏电保护器（空开），建筑顶层的立体字及高度超过19.7M的户外立牌需安装浪涌开关（避雷器）；(如图10)

图10

4.8产品出线孔须有出线保护套，电源线须有护套管；（如图11）

图11

4.9产品外壳金属部分要求采取通过一中心点直接接地的保护措施，在设计结构图时，电控箱门的接地应有专用的接地螺栓，接地螺栓宜采用M5×15的螺栓焊接（植钉）在箱门的相应位置，喷漆时应将螺栓遮掩好再行喷漆。连接地线时，应在螺栓底部加一平垫圈，再连接用圆形预绝缘端头压接的地线，顺次加上平垫圈、弹垫圈、螺母后拧紧。用RVS

5.5-5圆形预绝缘端头接好地线；电控盘、电控箱门及电控箱需可靠接地。（如图12）

5.0接线方式

5.1 LED灯带/软灯条接线方式（如图13）

图13

5.1.1 LED灯条使用DC直流12伏安全电压，不可以使用交流电（试灯时一定要看清楚是否已安装DC12V

电源）；

5.1.2 LED灯条，接线有正负极，请认清电源正负极性仔细接线，切莫接错；

5.1.3 单回路灯条串联不要超过2米，双回路灯条串联不要超过4米；

5.1.4 布灯密度必须严格按照图纸要求执行，使用简易治具布灯，确保灯带间距均匀，整齐，美观，布灯时灯珠/接头尽量错开以确保光源均匀（如图纸无明确要求，必须制作首样给质检员确认后，才可批量生产）；

5.1.5布灯时，可先用双面胶固定在灯板上，再用透明玻璃胶在灯条（带）两边打均匀固定，也可用灯带卡子固定（如图14）；

图14

5.1.6灯箱亮度要平均，不应出现排骨纹和光昏点，最亮点与最暗点照度差不超过10%。

5.1.7 吊牌用LED软灯条+导光板侧布灯时，要根据导光板厚确定合适宽度的LED软灯条，要确保LED灯珠居中于导光板侧边，要用增光膜+3M双面胶封严实，增光膜包边宽度为10±1mm；（如图15）

图15

5.1.8不同品牌，不同色温的LED灯条不可混用；

5.1.9 灯条与与箱体必须绝缘（使用PVC灯板），箱体要接地线；

5.1.10 计算好电源的功率，以免出现亮度不足或者烧坏电源，光源总功率应≤电源标称功率的80%；

5.1.11户外产品必须使用防水灯条，并做好防水处理（玻璃胶密封,产品底部要打出水孔）；

5.2 LED模组接线方式

5.2.1 LED模组接线方式（如图16）

图16

5.2.1 LED模组使用DC直流12伏安全电压，不可以使用交流电（试灯时一定要看清楚是否已安装DC12V

电源）；

5.2.2 LED模组，接线有正负极，请认清电源正负极性仔细接线，切莫接错；

5.2.3 单回路模组串联不要超过30颗，双回路灯条串联不要超过60颗；
