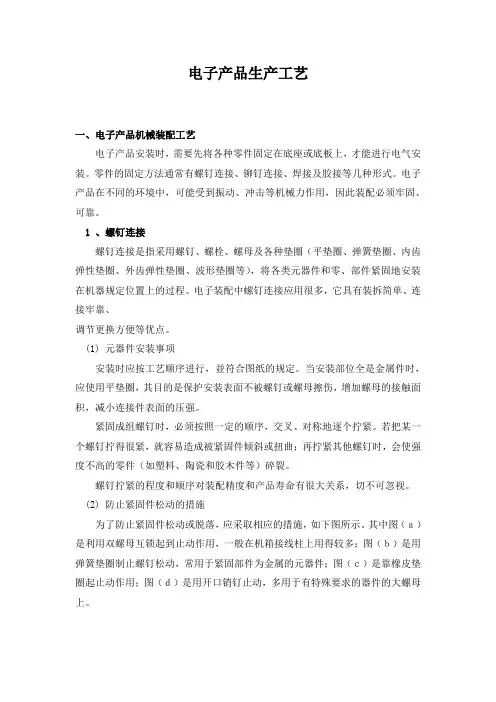

电子产品生产工艺一、电子产品机械装配工艺电子产品安装时，需要先将各种零件固定在底座或底板上，才能进行电气安装。
零件的固定方法通常有螺钉连接、铆钉连接、焊接及胶接等几种形式。
电子产品在不同的环境中，可能受到振动、冲击等机械力作用，因此装配必须牢固、可靠。
1 、螺钉连接螺钉连接是指采用螺钉、螺栓、螺母及各种垫圈（平垫圈、弹簧垫圈、内齿弹性垫圈、外齿弹性垫圈、波形垫圈等），将各类元器件和零、部件紧固地安装在机器规定位置上的过程。
电子装配中螺钉连接应用很多，它具有装拆简单、连接牢靠、调节更换方便等优点。
(1) 元器件安装事项安装时应按工艺顺序进行，並符合图纸的规定。
当安装部位全是金属件时，应使用平垫圈，其目的是保护安装表面不被螺钉或螺母擦伤，增加螺母的接触面积，减小连接件表面的压强。
紧固成组螺钉时，必须按照一定的顺序，交叉、对称地逐个拧紧。
若把某一个螺钉拧得很紧，就容易造成被紧固件倾斜或扭曲；再拧紧其他螺钉时，会使强度不高的零件（如塑料、陶瓷和胶木件等）碎裂。
螺钉拧紧的程度和顺序对装配精度和产品寿命有很大关系，切不可忽视。
(2) 防止紧固件松动的措施为了防止紧固件松动或脱落，应采取相应的措施，如下图所示。
其中图（ａ）是利用双螺母互锁起到止动作用，一般在机箱接线柱上用得较多；图（ｂ）是用弹簧垫圈制止螺钉松动，常用于紧固部件为金属的元器件；图（ｃ）是靠橡皮垫圈起止动作用；图（ｄ）是用开口销钉止动，多用于有特殊要求的器件的大螺母上。
(3) 常用元器件的安装a. 胶木件和塑料件的安装胶木件脆而易碎，安装时应在接触位置上加软垫（如橡皮垫、软木垫、铝垫、石棉垫等），以便其承受压力均匀。
切不可使用弹簧垫圈。
塑料件一般较软、易变形，可采用大外径钢垫圈，以减小单位面积的压力。
b. 大功率晶体管散热片的安装大功率晶体管都应安装散热片。
散热片有些出厂时即装好了，有些则要在装配时将散热片装在管子上，如下图所示。
安装时，散热片与晶体管应接触良好，表面要清洁。
培训课件电子工艺培训教材01.ppt
.精品课件.
5
通孔插装板
.精品课件.
6
表面安装板
.精品课件.
7
表面安装板
.精品课件.
8
