冲压模具试模常见问题解决方法
冲裁模试模的常见缺陷、产生原因及调整方法
冲裁模试模的常见缺陷、产生原因及调整方法冲裁模试模的常见缺陷、产生原因及调整方法试冲的缺陷产生原因调整方法送料不通畅或料被卡死①两导料板之间的尺寸过小或有斜度②凸模与卸料板之间的间隙过大，使搭边翻扭③用侧刃定距的冲裁模导料板的工作面和侧刃不平行形成毛刺，使条料卡死④侧刃与侧刃挡块不密合形成毛刺，使条料卡死①根据情况修整或重装卸料板②根据情况采取措施减小凸模与卸料板的间隙③微信公众号：hcsteel重装导料板④修整侧刃挡块，消除间隙凸、凹模的刃口相碰①上模座、下模座、固定板、凹模、垫板等零件安装面不平行②凸、凹模错位③凸模、导柱等零件安装不垂直④导柱与导套配合间隙过大，使导向不准①修整有关零件，重装上模或下模②重新安装凸、凹模，使之对正③重装凸模或导柱④更换导柱或导套⑤修理或更换卸料板⑤卸料板的孔位不正确或歪斜，使冲孔凸模位移凸模折断①冲裁时产生的侧向力未抵消②卸料板倾斜①在模具上设置靠块来抵消侧向力②修整卸料板或使凸模加导向装置凹模被胀裂凹模孔有倒锥度现象c上口大、下口小）修磨凹模孔，消除倒锥现象卸料不正常，退不下料①由于装配不正确，卸料机构不能动作，如卸料板与凸模配合过紧，或因卸料板倾斜而卡紧②弹簧或橡胶的弹力不足凹模和下模座的漏料板没有对正，凹模孔有倒锥度，造成工作堵塞，料不能排出④顶出器过短或卸料板行程不够①修整卸料板、顶板等零件②更换弹簧或橡胶③修整漏料孔，修整凹模④顶出器的顶出部分加长或加深卸料螺钉沉孔的深度落料外形和冲孔位①挡料钉位置不正②落料凸模上导正钉尺①修整挡料钉②更换导正钉置不正，形成偏位现象寸过小③导料板和凹模送料中心线不平行，使孔位偏斜④侧刃定距不准③修整导料板④修磨或更换侧刃冲裁件的形状和尺寸不正确凸模与凹模的刃口形状及尺寸不正确先将凸模和凹模的形状及尺寸修准，然后调整冲模的间隙冲压件不平①落料凹模有上口大、下口小的倒锥，冲件从孔中通过时被压弯②冲裁模结构不当，落料时没有压料装置③在连续模中，导正钉与预冲孔配合过紧，将工件压出凹陷，或导正钉与挡料销之间的距离过小，导正钉使条料前移，被挡料销挡住①修磨凹模孔，消除倒锥度现象②加压料装置③修小挡料销。
冲压模具常见问题与维修方法

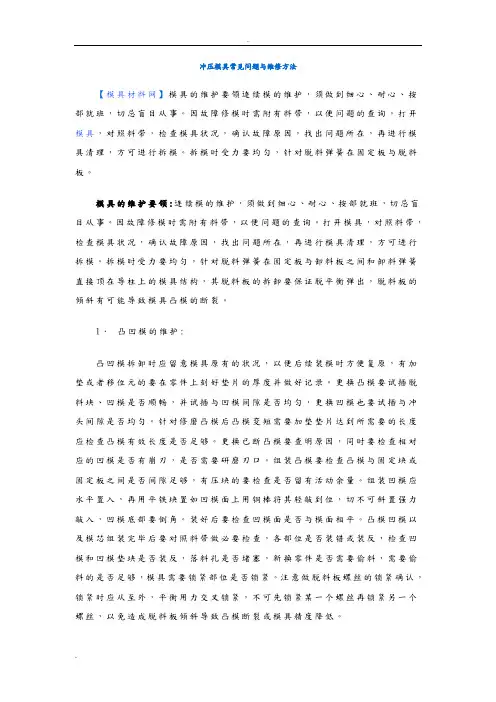

冲压模具常见问题与维修方法【模具材料网】模具的维护要领连续模的维护，须做到细心、耐心、按部就班，切忌盲目从事。
因故障修模时需附有料带，以便问题的查询。
打开模具，对照料带，检查模具状况，确认故障原因，找出问题所在，再进行模具清理，方可进行拆模。
拆模时受力要均匀，针对脱料弹簧在固定板与脱料板。
模具的维护要领:连续模的维护，须做到细心、耐心、按部就班，切忌盲目从事。
因故障修模时需附有料带，以便问题的查询。
打开模具，对照料带，检查模具状况，确认故障原因，找出问题所在，再进行模具清理，方可进行拆模。
拆模时受力要均匀，针对脱料弹簧在固定板与卸料板之间和卸料弹簧直接顶在导柱上的模具结构，其脱料板的拆卸要保证脱平衡弹出，脱料板的倾斜有可能导致模具凸模的断裂。
1．凸凹模的维护:凸凹模拆卸时应留意模具原有的状况，以便后续装模时方便复原，有加垫或者移位元的要在零件上刻好垫片的厚度并做好记录。
更换凸模要试插脱料块、凹模是否顺畅，并试插与凹模间隙是否均匀，更换凹模也要试插与冲头间隙是否均匀。
针对修磨凸模后凸模变短需要加垫垫片达到所需要的长度应检查凸模有效长度是否足够。
更换已断凸模要查明原因，同时要检查相对应的凹模是否有崩刃，是否需要研磨刃口。
组装凸模要检查凸模与固定块或固定板之间是否间隙足够，有压块的要检查是否留有活动余量。
组装凹模应水平置入，再用平铁块置如凹模面上用铜棒将其轻敲到位，切不可斜置强力敲入，凹模底部要倒角。
装好后要检查凹模面是否与模面相平。
凸模凹模以及模芯组装完毕后要对照料带做必要检查，各部位是否装错或装反，检查凹模和凹模垫块是否装反，落料孔是否堵塞，新换零件是否需要偷料，需要偷料的是否足够，模具需要锁紧部位是否锁紧。
注意做脱料板螺丝的锁紧确认，锁紧时应从至外，平衡用力交叉锁紧，不可先锁紧某一个螺丝再锁紧另一个螺丝，以免造成脱料板倾斜导致凸模断裂或模具精度降低。
2．脱料板的维护:脱料板的拆卸可先用两把起子平衡撬起，再用双手平衡使力取出。
冲压模具常见问题及解决方法
十。修 模
•根據送檢所獲得的檢測報告作為依據修模。 •1.檢討不良尺寸 •2.找出問題原因 •3.針對問題原因找到解決方法 •4.拆模 •5.修模 •6.試模再送樣 •7.待客戶承認 •8.移轉模具填寫移轉資料
常見產品圖片展視
聯想PDA前後蓋
常見產品圖片展視
M216後蓋(750mAh) M221後蓋
常見產品圖片展視
AMBER SIM卡彈片 M216 SIM卡遮片
常見產品圖片展視
DMD 手機顯示框 AMBER 手機遮蔽罩
常見產品圖片展視
Shielding can
常見產品圖片展視
V70 轉盤 M216 電池板
o 清除模具內鐵屑﹑鋁屑﹑油污﹐可減 清除模具內鐵屑﹑鋁屑﹑油污﹐ 少壓傷 o 研磨上下模刀口﹐可減少鐵屑﹑鋁屑 研磨上下模刀口﹐可減少鐵屑﹑ 的產生 o 更換螺絲﹑有裂紋的模仁﹐可防止打 更換螺絲﹑有裂紋的模仁﹐ 爆模具
常見產品圖片展視
M216喇叭网 M234喇叭网
常見產品圖片展視
M216喇叭网 M216喇叭支架
M101 料 帶 圖 沖 孔 落 料
公 差 的 確 定
沖孔 落料
沖頭取公稱尺寸的上差 凹模取公稱尺寸的下差
壓
傷
o 毛刺細小金屬屑﹕除掉毛刺加吹氣裝置 毛刺細小金屬屑﹕ o 模具內雜物﹕ 模具內雜物﹕ 清除雜物 o 模板變形﹕ 模板變形﹕ 研磨模板 o 頂料銷變形或 彈力過大﹕ 彈力過大﹕ 修整更換頂料銷或調 整彈力
五。檢查模具零件高度
•6.檢查浮料銷或浮料塊高度。 •7.檢查導正銷的長度。 •8.檢查讓位情況是否有遺漏及讓不開 •9.檢查各種規格螺絲長度。 •10.清點零件數量。 •11.檢查零件的材質是否用錯。
冲压模具常见故障分析及解决方法
冲压是大批量零件成型生产实用工艺之一。
在冲压生产过程中，模具出现的问题最多，它是整个冲压生产要素中最重要的因素。
直接影响到生产效率和成本。
影响到产品的交货周期。
模具问题主要集中在模具损坏、产品质量缺陷和模具的刃磨方面，它们长期困扰着行业生产。
只有正确处理这几个关键点。
冲压生产才能够顺利进行。
1 模具故障模具故障是冲压生产中最容易出现的问题，常常造成停产，影响产品生产周期。
因此，必须尽快找到模具故障原因，合理维修。
1.1 模具损坏模具损坏是指模具开裂、折断、涨开等，处理模具损坏问题，必须从模具的设计、制造工艺和模具使用方面寻找原因。
首先要审核模具的制造材料是否合适，相对应的热处埋工艺是否合理。
通常，模具材料的热处理工艺对其影响很大。
如果模具的淬火温度过高，淬火方法和时间不合理，以及回火次数和温度、肘间选择不当，都会导致模具进入冲压生产后损坏。
落料孔尺寸或深度设计不够，容易使槽孔阻塞，造成落料板损坏。
弹簧力设计太小或等高套不等高，会使弹簧断裂、落料板倾斜．造成重叠冲打，损坏零件。
冲头固定不当或螺丝强度不够．会导致冲头掉落或折断。
模具使用时，零件位置、方向等安装错误或螺栓紧固不好。
工作高度调整过低、导柱润滑不足。
送料设备有故障，压力机异常等，都会造成模具的损坏。
如果出现异物进入模具、制件重叠、废料阻塞等情况未及时处理，继续加工生产，就很容易损坏模具的落料板、冲头、下模板和导柱。
1.2 卡模冲压过程中，一旦模具合模不灵活，甚至卡死，就必须立即停止生产，找出卡模原因，排除故障。
否则，将会扩大故障，导致模具损坏。
引起卡模的主要原因有：模具导向不良、倾斜。
或模板间有异物，使模板无法平贴；模具强度设计不够或受力不均。
造成模具变形，例如模座、模板的硬度、厚度设计太小，容易受外力撞击变形；模具位置安装不准，上下模的定位误差超差。
或压力机的精度太差，使模具产生干涉；冲头的强度不够、大小冲头位置太近，使模具的侧向力不平衡。
试模的常见问题及解决方法
试模在注塑模具加工中的重要性模具设计不当往往会造成最终产品出现这样或那样的缺陷。
所以，注塑模具加工中对模具进行修改之前，通常要先进行试模和评估，优化模具设计和工艺参数，这样才能避免不必要的误差，达到事半功倍的效果，同时满足批量生产的高质量要求。
大多数成型产品的缺陷是在塑化和注塑阶段造成的，但有时也与模具设计不当有关，可能的影响因素包括空腔数、冷热流道系统的设计、注射入口的类型、位置和大小、以及产品本身的结构。
因此，为了避免由模具设计引起的产品缺陷，需要对模具的制作、模具设计及工艺参数进行分析。
试模的常见问题1：表面光泽度差解决问题的方法与顺序：1物料干燥处理→2检查材料是否污染→3提高物料温度→4增大注射压力→5升高模具温度→6拋光模具表面→7增大浇道与浇口的尺寸试模的常见问题2：样品有凹痕解决问题的方法与顺序：1调节供料量→2增大注射压力→3增加注射时间→4降低物料速度→5降低模具温度→6增加排气孔→7增大浇道与浇口尺寸→8缩短浇道长度→9改变浇口位置→10降低注射压力→11增大螺杆背压试模的常见问题3：样品有气泡解决问题的方法与顺序：1物料干燥处理→2降低物料温度→3增大注射压力→4增加注射时间→5升高模具温度→6降低注射速度→7增大螺杆背压试模的常见问题4：主浇道粘模解决问题的方法与顺序：1拋光主浇道→2喷嘴与模具中心重合→3降低模具温度4缩短注射时间→5增加冷却时间→6检查喷嘴加热圈→ 7拋光模具表面→8检查材料是否污染。
试模的常见问题5：样品塑件脱模困难解决问题的方法与顺序：1降低注射压力→2缩短注射时间→3增加冷却时间→4降低模具温度→5拋光模具表面→6增大脱模斜度→7减小镶块处间隙试模的常见问题6：样品尺寸稳定性差解决问题的方法与顺序：1改变料筒温度→2增加注射时间→3增大注射压力→4改变螺杆背压→5升高模具温度→6降低模具温度→7调节供料量→8减小回料比例试模的常见问题7：样品有表面波纹解决问题的方法与顺序：1调节供料量→2升高模具温度→3增加注射时间→4增大注射压力→5提高物料温度→6增大注射速度→7增加浇道与浇口的尺寸试模的常见问题8：样品塑件变形解决问题的方法与顺序：1降低模具→2降低物料温度→3增加冷却时间→4降低注射速度→5降低注射压力→6增加螺杆背压→7缩短注射时间试模的常见问题9：样品塑件脱皮分层解决问题的方法与顺序：1检查塑料种类和级别→2检查材料是否污染→3升高模具温度→4物料干燥处理→5提高物料温度→6降低注射速度→7缩短浇口长度→8减小注射压力→9改变浇口位置→10采用大孔喷嘴最后，需要强调的是，试模的目的和重点在于优化模具和工艺，以满足注塑模具加工批量生产的要求，而不仅仅是试验出好的产品试样。
冲压模具常见问题解析及解决方法综述
废料堵穴a.落料孔小或落料孔偏位加大落料孔，使落料顺畅b.落料孔有倒角加大落料孔去除倒角c.刀口未放锥度线割锥度或反面扩充孔减小直壁位长度d.刀口直壁位过长反面钻孔，使刀口直壁位缩短e.刃口崩，造成披锋大，堵料重新研磨刃口切边不齐a.定位偏移调整定位b.有单边成型，拉料加大压料力，调整定位c.设计错误，造成接刀不平重新线割切边刀口镶块d.送料不准调整送料器e.送料步距计算有误重新计算步距，重定接刀位冲头易断a.闭合高度过低，冲头切入刀口部位过长调整闭合高度b.材料定位不当，造成冲孔冲头切单边，调整定位或送料装置因受力不均断裂c.下模废料堵死刀口，造成冲头断重新钻大落料孔，使落料顺畅d.冲头的固定部位（夹板）与导向部位修配或重新线割入块使冲头上下顺畅（打板）偏移e.打板导向不良，造成冲头单边受力重新修配打板间隙f.冲头刀口太短，与打板干涉重换冲头，增长刀口部分长度g.冲头固定不好，上下窜动重新固定冲头使之不能上下窜动h.冲头刃口不锋利重新研磨刃口I.冲头表面拉伤，脱料时受力不均重新换冲头j.冲头过细，过长，强度不够重新换冲头类型k.冲头硬度过高，冲头材质不对更换冲头材质，调整热处理硬度成型不良a.成型模凸模太锋利，造成材料拉裂成型凸模修R角，刀口处适当修R角b.成型冲头长度不够，造成未能成型计算冲头正确长度调整冲头实际长度以达成型要求c.成型冲头过长，成型处材料压变形，甚确定冲头正确长度，调整冲头实际长度以达到要求至冲头断裂d.成型处材料不够造成拉裂计算展开材料，或修R角，或降低成型高度e.定位不良，造成成型不良调整定位或送料装置f.成型间隙太小造成拉裂或变形调配间隙折弯尺寸a.模具没调到位造成角度误差导致尺寸偏调整闭合高度不良或角度差不良b.弹力不够造成角度不良导致尺寸偏差换弹簧c.材质不符合要求造成角度不良导致尺寸换材料或重新调整间隙偏差d.材料厚度偏差引起角度不良导致尺寸偏确定料厚，换材料或重新调整间隙差e.定位不当导致尺寸偏差调整定位使尺寸OKf.设计或加工错误造成折弯公拼块间有间補焊研磨，消除拼块间的间隙隙，导致折弯尺寸小g.成型公无R角，在角度及其他正常情况成型公修R角下折弯高度偏小h.两边折弯尺寸偏大加压筋I.单边折弯拉料造成尺寸不稳定加大弹簧力，调整定位j.间隙不合理，引起角度不良和尺寸偏差修配间隙k.折刀高度不够，折弯冲头合入折刀太短增加折刀高度，使折弯冲头尽可能合入折刀部队位造成角度不良多一些l.折弯时速度太快，造成折弯根部变形调整速比控，选择合理转速m.结构不合理，折刀未镶入固定模板，重新铣槽，将折刀镶入模板冲压时，造成间隙变大n.成型公热处理硬度不够，造成压线崩或重制成型公压线打平不卸料a.定位不当或送料不当调整定位或送料装置b.避位不够修磨避位c.内导柱拉伤，造成打板活动不畅更换内导柱d.冲头拉伤或表面不光滑更换冲头e.顶料销摆布不合理重新摆布顶料销位置f.顶料力不够，或脱料力不够更换顶料弹簧或脱料弹簧g.冲头与夹板打板配合不顺畅修配打板和夹板使冲头配合顺畅h.成型滑块配合不畅修整滑块与导向槽使之配合顺畅I.打板热处理不适，冲压一段时间后变形重新研磨打板，矫正变形j.冲头过长或顶料销长度不够增加顶料销长度或换用长度合适之冲头k.冲头断更换冲头l.模板未云磁，工件往上带给模板去磁送料不顺a.模具没架正，导致料带与送料器及模具重架模具或调整送料器不在同一条直线上b.料带不平调整校平机或更换材料c.不卸料造成送料不顺参照不卸料解决对策d.定位太紧调整定位e.导正销太紧或直壁位太长调整导正销f.冲头固定不好或太长与料带干涉换长度合适之冲头重新固定g.顶料销太短，料带与成型入块相干涉调整顶料销长度，避免干涉h.浮升块位置排配不当调整浮升块位置铆合不良a.模具闭合高度不当铆合不到位调整闭合高度b.工件未放到位，定位偏差调整定位c.铆合前工件不良确认抽芽孔，参考抽芽孔不良解决对策处理确认铆合孔是否倒角，如无倒角则增加倒角d.铆合冲头长度不够换用长度合适之冲头e.铆合冲头不符合要求确认并用符合要求之铆合冲头拆装模具时容易损坏a.销钉孔没有擦干净将销孔，销钉擦干净，拆模时应先拆定位销，装模时，应先用螺丝导正，后打定位销销钉孔b.装拆模具程序不对打落销钉时不要碰伤销钉孔定位销打不出来a.孔壁拉毛，刮伤致使太紧组模时，细心检查销钉孔是否拉毛，否则应将销孔重新铰孔b.销孔偏位或下面没有逃孔追加定位销逃孔弹簧太长无法下压到下死点a.没有注意弹簧孔深度量好弹簧孔深度，算好弹簧的压缩量，重新选择b.不够细心，经验不足合适的弹簧冲压是大批量零件成型生产实用工艺之一。
第四课：冲压模具调试及制件缺陷解决对策
9.修整凸、凹模成正确尺寸及形状。
1.顶出力不均匀，顶出时将产品顶 1.增加顶出杆数量，使顶出力分布均匀。
弯。
2.增加压料力。
2.压料力不足。
1.凹模圆角太小或表面粗糙度差。 1.加大凹模圆角半径并抛光。
2.板料粘附在凹模上。
2.凹模表面镀铬。
3.凸、凹模间隙小，挤压变薄。
3.加大凸、凹模间隙。
4.压料压力太大。
1.减小打板尺寸至合适。 2.增大打板弹簧弹力。 3.修整或更换打杆。 1.在凸模上增加顶出销或做有气孔。 2.减少润滑剂使用量。
凸凹模崩刃或断裂
1. 凸 凹 模 与 凸 模 不 在 一 条 中 心 线 上。 2.材料太硬。 3.凸凹漏料孔锥度太大。
1.重新调整凸模、凸凹模相对位置。 2.更换材料或将材料退火。 3.减小凸凹模漏料斜度。
1.减小凸凹模刃口直壁高度；增大漏料斜度；
2. 凸模强度不够。
改善凹模板、下垫板、下模座的落料条件。
3.坯料上有异物。
2.改变凸模外形设计，增加凸模强度；适当增
大凸、凹模冲裁、弯曲、拉伸或成型间隙。
3.清理坯料上的异物。
凸凹模卸料不畅， 坯料包在凸凹模上 （冲裁） 产品弹性定位销活 动不畅
1.卸料板型孔与凸凹模间隙过小或 卸料板型孔变形。 2.弹簧（或橡胶）弹力不足。 1.定位销与之配合孔间隙过小。 2.定位销弹簧弹力过小。 3.定位销弯曲。
5.凸模圆角过小。
1.产品因回弹造成。
1.改变凸模角度、形状。
2.坯料定位不准。
2.加大凹模模槽深度。
3.凸、凹模形状不正确或尺寸不准。 3.减小凸模及凹模制件的间隙。
4.增加矫正力，使矫正力集中在变形部位。
5.坯料先退火再弯曲。
模具试模问题点和对策
模具试模问题点和对策一、引言模具试模是模具制作过程中的重要环节，用于验证模具的设计和制造是否符合要求。
然而，模具试模过程中常常会出现一些问题，影响到模具的制作和使用。
本文将分析模具试模的问题点，并提出相应的对策，旨在改进模具制作过程，提高模具质量。
二、模具试模问题点1. 尺寸偏差在模具试模过程中，尺寸偏差是一个常见的问题。
尺寸偏差可能导致模具零件装配问题，甚至使模具无法正常工作。
1.1 原因分析尺寸偏差的产生原因很多，包括模具制作过程中的加工误差、材料热胀冷缩等因素。
1.2 解决对策•提高模具设计的精度，确保模具制造过程中的尺寸控制；•使用优质材料，降低热胀冷缩对尺寸的影响；•加强模具制造过程中的质量控制，减小加工误差。
2. 表面质量问题模具试模中，模具零件的表面质量问题可能导致零件无法满足使用要求，影响模具的正常工作。
2.1 原因分析表面质量问题的原因可以是模具制作过程中的加工方式选择不当、模具材料的选择错误等。
2.2 解决对策•合理选择加工方式，避免对零件表面造成过多的刀痕和热裂纹；•选择合适的模具材料，提高模具表面的硬度和耐磨性。
3. 压铸模具的冲击力问题压铸模具在试模过程中，往往需要经受较大的冲击力。
如果冲击力过大，可能导致模具零件断裂、变形等问题。
3.1 原因分析冲击力过大的原因可以是模具结构设计不合理、材料强度不足等。
3.2 解决对策•优化模具结构设计，增加模具零件的强度和刚度；•选择高强度的材料，提高模具的抗冲击性。
三、模具试模问题对策1. 尺寸偏差解决对策1.设计精度提升：–合理利用CAD/CAM技术进行精确绘制和加工；–增加模具试模过程中的检测频率，及时发现和修正尺寸偏差问题。
2.选材优化：–选择具有稳定性能的模具材料，如优质合金钢等；–充分考虑材料热胀冷缩特性，进行合理的尺寸设计。
2. 表面质量问题解决对策1.加工方式改进：–优化模具加工的工艺流程，减小切削力和热裂纹产生的可能性；–使用先进的电火花加工技术，提高模具表面质量。
冲压模具维修常见问题的解决方法
试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3~5次确认模具运作正常后再试冲。调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压与弹压等机构与装置的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、30件进行复检。经划线检测 、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求，才能交付生产。
②、模具间隙偏小，冲头在脱离材料时需要很大的脱模力，造成冲头被材料咬住，需增加下模间隙。
③、凹模有倒锥， 修整凹模。
④、凹模落料孔与下模座漏料孔没有对正，修整漏料孔。
⑤、检查加工材料的状态。材料脏污附着到模具上，使得冲头被材料咬住而无法加工。翘曲变形的材料在冲孔后，会夹紧冲头，发现翘曲变形的材料，需弄平整后再加工。
9．折弯边不平直，尺寸不稳定
①．增加压线或预折弯工艺
②．材料压料力不够，增加压料力
③．凸凹模圆角磨损不对称或折弯受力不均匀，调整凸凹模间隙使之均匀、抛光凸凹模圆角
④高度尺寸不能小于最小极限尺寸
10．弯曲表面挤压料变薄
①．凹模圆角太小，增大凹模圆角半径
②．凸凹模间隙过小，修正凸凹模间隙
11．凹形件底部不平
①．材料本身不平整，需校平材料
②．顶板和材料接触面积小或顶料力不够，需调整顶料装置，增加顶料力
③．凹模内无顶料装置，应增加顶料装置或校正
④．加整形工序
12．不锈钢翻边变形
在制造翻边之前向材料施用优质成形润滑剂，这能令材料更好地从模具中分离出来，在成形时顺畅地在下模表面移动。如此给予材料一个更好的机会去分布被弯曲和被拉伸时产生的应力，防止在成形翻边孔边上出现的变形和翻边孔底部的磨损。
模具试模，常出现的十大问题及解决办法，条条经典！
模具试模，常出现的十大问题及解决办法，条条经典！1：主浇道粘模解决问题的方法与顺序：1拋光主浇道→2喷嘴与模具中心重合→3降低模具温度4缩短注射时间→5增加冷却时间→6检查喷嘴加热圈→ 7拋光模具表面→8检查材料是否污染。
2：塑件脱模困难解决问题的方法与顺序：1降低注射压力→2缩短注射时间→3增加冷却时间→4降低模具温度→5拋光模具表面→6增大脱模斜度→7减小镶块处间隙3：尺寸稳定性差解决问题的方法与顺序：1改变料筒温度→2增加注射时间→3增大注射压力→4改变螺杆背压→5升高模具温度→6降低模具温度→7调节供料量→8减小回料比例4：表面波纹解决问题的方法与顺序：1调节供料量→2升高模具温度→3增加注射时间→4增大注射压力→5提高物料温度→6增大注射速度→7增加浇道与浇口的尺寸5：塑件翘曲和变形解决问题的方法与顺序：1降低模具→2降低物料温度→3增加冷却时间→4降低注射速度→5降低注射压力→6增加螺杆背压→7缩短注射时间6：塑件脱皮分层解决问题的方法与顺序：1检查塑料种类和级别→2检查材料是否污染→3升高模具温度→4物料干燥处理→5提高物料温度→6降低注射速度→7缩短浇口长度→8减小注射压力→9改变浇口位置→10采用大孔喷嘴7：银丝斑纹浇道粘模解决问题的方法与顺序：1降低物料温度→2物料干燥处理→3增大注射压力→4增大浇口尺寸→5检查塑料的种类和级别→6检查塑料是否污染8：表面光泽差解决问题的方法与顺序：1物料干燥处理→2检查材料是否污染→3提高物料温度→4增大注射压力→5升高模具温度→6拋光模具表面→7增大浇道与浇口的尺寸9：凹痕解决问题的方法与顺序：1调节供料量→2增大注射压力→3增加注射时间→4降低物料速度→5降低模具温度→6增加排气孔→7增大浇道与浇口尺寸→8缩短浇道长度→9改变浇口位置→10降低注射压力→11增大螺杆背压10: 气泡解决问题的方法与顺序：1物料干燥处理→2降低物料温度→3增大注射压力→4增加注射时间→5升高模具温度→6降低注射速度→7增大螺杆背压（资料收集于网络，仅供学习分享，如侵权，请联系删除）。
冲压模具常见故障分析及解决方法
冲压模具常见故障分析及解决方法冲压模具在使用过程中，常常会出现一些故障，影响生产效率和模具寿命。
下面将介绍一些常见的冲压模具故障及解决方法。
1.模具损坏：模具在使用过程中容易出现磨损、断裂等问题。
其主要原因可能是设计不合理、材料选择不当、模具使用频繁或模具维护不当等。
解决方法包括：重新设计模具、更换高强度材料、合理安排生产计划以减少使用频率、定期维护和保养模具。
2.模具卡料：模具在冲压过程中可能会出现卡料现象，导致模具损坏和生产中断。
这通常是由于材料不适合冲压工艺或冲切刀刃不锋利引起的。
解决方法包括：调整冲压参数、更换合适的材料、定期维护冲切刀刃。
3.模具发热：冲压过程中，模具可能因为摩擦、压力等原因发热，进而影响冲压质量。
这往往是由于模具孔内润滑不良、冲压速度过快或冲压压力不稳定等原因造成的。
解决方法包括：添加润滑剂、调整冲压参数。
4.模具卡模：模具在工作过程中，可能会因为模具安装不稳固或模具部件变形等原因导致卡模。
解决方法包括：重新固定模具、更换变形的模具部件。
5.模具冷却不良：冲压过程中，模具需要通过冷却来保持合适的工作温度。
如果模具冷却不良，可能会导致模具变形、模具表面质量下降等问题。
解决方法包括：优化冷却水路径、增加冷却装置。
6.模具偏移：冲压过程中，模具可能会由于冲压压力过大、不均匀等原因导致偏移。
这通常是由于模具加工精度不高、模具安装不稳固或冲压设备不平衡等原因引起的。
解决方法包括：提高模具加工精度、重新固定模具、调整冲压设备。
7.模具寿命短：模具的寿命受到多种因素影响，包括材料质量、冲压参数、使用频率等。
如果模具寿命较短，可能是由于这些因素不合理引起的。
解决方法包括：选择优质的材料、优化冲压参数、适当减少使用频率。
总之，冲压模具在使用过程中常常会出现一些故障，但只要对问题进行准确分析并采取相应的解决方法，就可以及时解决问题，延长模具寿命，提高生产效率。
冲压模具常见问题解析及解决方法
废料堵穴a。
落料孔小或落料孔偏位加大落料孔，使落料顺畅b。
落料孔有倒角加大落料孔去除倒角c.刀口未放锥度线割锥度或反面扩充孔减小直壁位长度d.刀口直壁位过长反面钻孔，使刀口直壁位缩短e。
刃口崩，造成披锋大，堵料重新研磨刃口切边不齐a。
定位偏移调整定位b.有单边成型，拉料加大压料力,调整定位c.设计错误,造成接刀不平重新线割切边刀口镶块d.送料不准调整送料器e.送料步距计算有误重新计算步距，重定接刀位冲头易断a.闭合高度过低，冲头切入刀口部位过长调整闭合高度b.材料定位不当，造成冲孔冲头切单边，调整定位或送料装置因受力不均断裂c。
下模废料堵死刀口,造成冲头断重新钻大落料孔，使落料顺畅d。
冲头的固定部位（夹板）与导向部位修配或重新线割入块使冲头上下顺畅（打板)偏移e。
打板导向不良，造成冲头单边受力重新修配打板间隙f。
冲头刀口太短，与打板干涉重换冲头，增长刀口部分长度g.冲头固定不好，上下窜动重新固定冲头使之不能上下窜动h.冲头刃口不锋利重新研磨刃口I.冲头表面拉伤，脱料时受力不均重新换冲头j.冲头过细,过长，强度不够重新换冲头类型k。
冲头硬度过高，冲头材质不对更换冲头材质，调整热处理硬度成型不良a。
成型模凸模太锋利，造成材料拉裂成型凸模修R角,刀口处适当修R角b.成型冲头长度不够，造成未能成型计算冲头正确长度调整冲头实际长度以达成型要求c.成型冲头过长，成型处材料压变形，甚确定冲头正确长度,调整冲头实际长度以达到要求至冲头断裂d。
成型处材料不够造成拉裂计算展开材料，或修R角,或降低成型高度e。
定位不良，造成成型不良调整定位或送料装置f。
成型间隙太小造成拉裂或变形调配间隙折弯尺寸a.模具没调到位造成角度误差导致尺寸偏调整闭合高度不良或角度差不良b。
弹力不够造成角度不良导致尺寸偏差换弹簧c.材质不符合要求造成角度不良导致尺寸换材料或重新调整间隙偏差d。
材料厚度偏差引起角度不良导致尺寸偏确定料厚,换材料或重新调整间隙差e。
模具试模问题点和对策
模具试模问题点和对策一、前言模具试模是模具制造过程中非常重要的环节，它直接关系到产品的质量和生产效率。
在实际操作中，我们会遇到各种各样的问题，如模具开裂、变形、尺寸偏差等，这些问题需要我们及时发现并采取措施解决。
本文将从试模前期准备、试模过程中常见问题及对策、试模后期总结三个方面进行阐述。
二、试模前期准备1.材料准备在进行试模前，首先需要准备好所需的材料。
包括塑料原料、辅助材料（如色母等）、注塑机所需的润滑油和冷却水等。
2.设备检查在开始试模之前，需要对注塑机进行全面检查。
检查内容包括：电气系统是否正常、液压系统是否正常、机械部分是否存在损坏或异响等。
如果发现问题需要及时处理。
3.注塑工艺参数设置根据产品要求和材料特性，合理设置注塑工艺参数。
包括：注射压力、保压时间、保压压力、融胶温度等。
4.清洁工作清洁工作是试模前必不可少的一项准备工作。
需要清洁注塑机、模具和周围环境，确保无杂质和灰尘。
三、试模过程中常见问题及对策1.模具开裂模具开裂是试模过程中常见的问题之一。
主要原因是注塑机的压力过大或者温度过高。
解决方法：适当降低注塑机的压力和温度，同时加强冷却。
2.模具变形在注塑过程中，由于注射压力和保压时间的作用，容易导致模具变形。
解决方法：增加支撑点或者加强模板结构，提高模具刚度。
3.尺寸偏差在生产中，产品尺寸偏差是一个非常严重的问题。
主要原因是注塑工艺参数设置不合理或者模具设计不合理。
解决方法：合理设置注塑工艺参数和优化模具结构。
4.热流道堵料热流道堵料会导致产品品质下降和生产效率降低。
主要原因是热流道内部积累了杂质或者色母等物质。
解决方法：定期清洗热流道，保持内部清洁。
5.模具表面粘附在注塑过程中，模具表面容易出现粘附现象。
主要原因是模具表面存在油污或者杂质等物质。
解决方法：定期清洗模具表面，保持干净。
四、试模后期总结试模结束后，需要对试模过程进行总结和分析。
从注塑工艺参数、模具设计、材料选择等方面进行分析，找出问题所在并采取措施解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲压模具试模常见问题解决方法( 2008-9-7 19:51 )冲压模具维修常见问题的解决方法AA模具1.冲头使用前应注意①、用干净抹布清洁冲头。
②、查看表面是否有刮、凹痕。
如有,则用油石去除。
③、及时上油防锈。
④、安装冲头时小心不能有任何倾斜,可用尼龙锤之类的软材料工具把它轻轻敲正,只有在冲头正确定位后才能旋紧螺栓。
2.冲模的安装与调试安装与调校冲模必须特别细心。
因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，人身的安全应始终放在首位。
无限位装置的冲模在上下模之间应加一块垫木板。
在冲床工作台清理干净后，将合模状态的待试模具置于台面合适位置。
按工艺文件和冲模设计要求选定的压机滑块行程，在模具搬上台面前调至下死点并大于模具闭合高度10～15mm的位置，调节滑块连杆,移动模具,确保模柄对准模柄孔并达到合适的装模高度。
一般冲裁模先固定下模(不拧紧)后再固定上模(拧紧)，压板T型螺栓均宜使用合适扭矩扳手拧紧(下模)，确保相同螺拴具有一致而理想的预加夹紧力。
可以有效防止手动拧紧螺纹出现的因体力、性别、手感误差造成的预紧力过大或过小、相同螺纹预紧力不等，从而引起冲压过程中上下模错移、间隙改变、啃剥刃口等故障发生。
试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3～５次确认模具运作正常后再试冲。
调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压与弹压等机构与装置的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。
对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、30件进行复检。
经划线检测、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求,才能交付生产。
3.冲压毛刺①、模具间隙过大或不均匀,重新调整模具间隙。
②、模具材质及热处理不当,产生凹模倒锥或刃口不锋利,应合理选材、模具工作部分材料用硬质合金,热处理方式合理。
③、冲压磨损，研磨冲头或镶件。
④、凸模进入凹模太深,调整凸模进入凹模深度。
⑤、导向结构不精密或操作不当,检修模具内导柱导套及冲床导向精度,规范冲床操作。
4.跳废料模具间隙较大、凸模较短、材质的影响(硬性、脆性),冲压速度太高、冲压油过粘或油滴太快造成的附着作用,冲压振动产生料屑发散,真空吸附及模芯未充分消磁等均可造成废屑带到模面上。
①、刃口的锋利程度。
刃口的圆角越大，越容易造成废料反弹,对于材料比较薄的不锈钢等可以采用斜刃口。
②、对于比较规则的废料,可增大废料的复杂程度或在冲头上加聚胺酯顶杆来防止跳废料,在凹模刃口侧增加划痕。
③、模具的间隙是否合理。
不合理的模具间隙,易造成废料反弹,对于小直径孔间隙减少10%,直径大于50.00毫米,间隙放大。
④、增加入模深度。
每个工位模具冲压时，入模量的要求是一定的，入模量小，易造成废料反弹。
⑤、被加工材料的表面是否有油污。
⑥、调整冲压速度、冲压油浓度。
⑦、采用真空吸附。
⑧、对冲头、镶件、材料进行退磁处理。
5.压伤、刮伤①、料带或模具有油污、废屑,导致压伤,需擦拭油污并安装自动风枪清除废屑。
②、模具表面不光滑,应提高模具表面光洁度。
③、零件表面硬度不够,表面需镀铬、渗碳、渗硼等处理。
④、材料应变而失稳,减少润滑,增加压应力,调节弹簧力。
⑤、对跳废料的模具进行维修。
⑥、作业时产品刮到模具定位或其它地方造成刮伤,需修改或降低模具定位,教育作业人员作业时轻拿轻放。
6.工件折弯后外表面擦伤①、原材料表面不光滑,清洁、校平原材料。
②、成型入块有废料,清除入块间的废屑。
③、成型块不光滑,将成型块电镀、抛光,提高凸凹模的光洁度。
④、凸模弯曲半径R太小,增大凸模弯曲半径⑤、模具弯曲间隙太小,调整上下模弯曲配合间隙。
⑥、凹模成型块加装滚轴成形。
7.漏冲孔出现漏冲孔的情况,一般有冲头断未发现、修模后漏装冲头、冲头下陷等因素引起,修模后要进行首件确认,与样品对比,检查是否有遗漏现象,对冲头下沉的,应改善上模垫板的硬度。
8.脱料不正常①、脱料板与凸模配合过紧、脱料板倾斜、等高螺丝高度不统一或其它脱料件装置不当,应修整脱料件,脱料螺钉采用套管及内六角螺钉相结合的形式。
②、模具间隙偏小,冲头在脱离材料时需要很大的脱模力,造成冲头被材料咬住,需增加下模间隙。
③、凹模有倒锥, 修整凹模。
④、凹模落料孔与下模座漏料孔没有对正,修整漏料孔。
⑤、检查加工材料的状态。
材料脏污附着到模具上,使得冲头被材料咬住而无法加工。
翘曲变形的材料在冲孔后,会夹紧冲头,发现翘曲变形的材料,需弄平整后再加工。
⑥、冲头、下模的刃口钝化要及时刃磨。
刃口锋利的模具能加工出漂亮的切断面,刃口钝了,则需要额外的冲压力,而且工件断面粗糙,产生很大的抵抗力,造成冲头被材料咬住。
⑦、适当采用斜刃口冲头。
⑧、尽量减少磨损,改善润滑条件,润滑板材和冲头。
⑨、弹簧或橡胶弹力不够或疲劳损耗,及时更换弹簧。
⑩、导柱与导套间隙过大,返修或更换导柱导套。
◎、平行度误差积累,重新修磨装配。
◎、推件块上的孔不垂直,使小凸模偏位,返修或更换推件块。
◎、凸模或导柱安装不垂直,重新装配,保证垂直度。
9.折弯边不平直,尺寸不稳定①.增加压线或预折弯工艺②.材料压料力不够,增加压料力③.凸凹模圆角磨损不对称或折弯受力不均匀,调整凸凹模间隙使之均匀、抛光凸凹模圆角④高度尺寸不能小于最小极限尺寸10.弯曲表面挤压料变薄①.凹模圆角太小,增大凹模圆角半径②.凸凹模间隙过小,修正凸凹模间隙11.凹形件底部不平①.材料本身不平整,需校平材料②.顶板和材料接触面积小或顶料力不够,需调整顶料装置,增加顶料力③.凹模内无顶料装置,应增加顶料装置或校正④.加整形工序12.不锈钢翻边变形在制造翻边之前向材料施用优质成形润滑剂，这能令材料更好地从模具中分离出来，在成形时顺畅地在下模表面移动。
如此给予材料一个更好的机会去分布被弯曲和被拉伸时产生的应力，防止在成形翻边孔边上出现的变形和翻边孔底部的磨损。
13.材料扭曲在材料上冲切大量孔,导致材料平面度不良，成因可能是冲压应力累积。
冲切一个孔时,孔周边材料被向下拉伸,令板材上表面拉应力增大,下冲运动也导致板材下表面压应力增大。
对于冲少量的孔,结果不明显,但随着冲孔数目的增加,拉应力和压应力也成倍增加直到令材料变形。
消除这种变形的方法之一是：每隔一个孔冲切,然后返回冲切剩余的孔。
这虽然在板材上产生相同的应力,但瓦解了因同向连续一个紧接一个地冲切而产生拉应力/压应力积聚。
如此也令第一批孔分担了第二批孔的部变形效应。
14.模具严重磨损①、及时更换已经磨损的模具导向组件和冲头。
②、检查模具间隙是否不合理（偏小）,增加下模间隙。
③、尽量减少磨损,改善润滑条件,润滑板材和冲头。
油量和注油次数视加工材料的条件而定。
冷轧钢板、耐蚀钢板等无锈垢的材料，要给模具注油，注油点为导套、注油口、下模等。
油用轻机油。
有锈垢的材料，加工时铁锈微粉会吸入冲头和导套之间，产生污垢，使得冲头不能在导套内自由滑动，这种情况下，如果上油，会使得锈垢更容易沾上，因此冲这种材料时，相反要把油擦干净,每月分解一回,用汽(柴)油把冲头、下模的污垢去掉，重新组装前再擦干净。
这样就能保证模具有良好的润滑性能。
④、刃磨方法不当，造成模具的退火,加剧磨损,应当使用软磨料砂轮,采用小的吃刀量,足量的冷却液并经常清理砂轮。
15.防止冲压噪音冲床是板料加工工业的最关键的必备设备。
冲床在工作时会产生机械传动噪声、冲压噪声和空气动力性噪声，该噪声最高值可达125dB（B）大大超过国家标准规定的85dB（B）及其以下的噪声指标要求，因而对操作工人及周围环境（如办公室、居民住宅区、会议室等）造成极其严重的伤害和污染。
有效地治理该噪声己成为急待解决的问题。
特别是我国的第一部《噪声法》的实施，环保产业化的规模日益增大，更加速了对这一噪声治理的迫切性。
从冲床噪声源和模具结构入手，要降低噪音得注意以下几点：①、注重模具保养、清洁，保持刃口锋利。
②、模具刃口的形状、数量、材料和冲切线长，模具刃口与零件接触面不要太大，冲头做斜刃阶梯冲裁，使模具在不同的位置切入深度不同，整个过程实现真正的切断，而不是同步挤断。
③、模具刃口必须垂直于安装面，且凸凹模刃口配合间隙要合理，卸料困难时可增加下模间隙、增加卸料力,采用软表面的卸料板等方法。
④、各工作模板间的配合精度，加工一些排气槽。
⑤、止挡板改做小块拼件，脱料板、下模板改为镶件式,减小抨击面积。
⑥、脱料板弹顶来源改为T型顶杆,弹簧装在上模座,等高套与顶杆配用,开模状态下保证脱料板仍有一定的自由活动量。
⑦、保持润滑良好,模具无干涉,顺畅。
⑧、上下模座表面垫铝板做冲力缓冲。
⑨、模具调试好后，在冲床上加装隔声罩或海绵板隔音处理。
⑩、提高冲床精度，降低结构噪声。
在工作台上安装缓冲减振降噪油缸，齿轮采用斜齿加强润滑和加装齿轮罩，气动系统中加装消声器。
