手机基带电路工作原理
MTK手机原理图分析
手机原理图分析一、手机基本电路框图:二、基带CPU(MT6226)内部框图:1、组成部分:z DSP:主要完成对语音信号的编解码、信道编码、加密、交织处理等;z ARM7:主要是对外部Memory接口、用户接口(LCD、键盘、触摸等)、语音接口、射频接口、电源管理等的命令控制,使各部分协调工作。
2、基带部分语音编码过程(DSP):GSM标准规定时隙宽为0.577ms,8个时隙为一帧,帧周期为0.577×8=4.615ms。
因此,用示波器观测GSM移动电话机收发信息,会看到周期为4.615ms、宽0.577ms的突发脉冲。
基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路,它还包括话音/译码、码速适配器等电路。
来自送话器的话音信号经过8kHz抽样及A/D转换,变成13bit均匀量化的104kbit/s数据流,再由话音编码器进行RPE-LTP编码。
编码输入为每20ms一段,经话音编码压缩后变为260bit,其中LPC-LTP为72bit,RPE为188bit。
话音编码后的信号速率为13kbit/s。
同时话音编码器还提供话音活性检测(vAD)功能,即当有话音时,其SP信号为1;当无话音传输时,将SP示为0(即SID帧)。
13kbit/s 话音信号进入信道编码器进行编码。
对于话音信号的每20ms 段,信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验),产生3bit 校验位,再与132bit 的Ib 类比特组成185bit ,再加上4个尾比特“0”,组合为189bit ,这189bit 再进入1/2速率卷积码编码器,该编码限制长度为5,最后产生出378bit 。
这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。
同样,对于信令信号,由控制器产生并送给信道编码器,首先按FIRE(法尔)码进行分组编码(称为块编码),然后再进入1/2卷积编码,最后形成456bit 组。
移动通信终端构成与工作原理
Page 28
通信终端技术
外围电路模块-关机部分
电源管理芯片 CPU 关机触发
1、当长按关机键时触发关机操作,CPU输出信号给睡眠时钟和电源管理芯片。
2、睡眠时钟工作,电源管理芯片停止输出供电,手机振铃电路、显示电路、射 频电路 停止工作完成关机操作。
睡眠时钟
Page 29
通信终端技术
关于移动终端开关机问题的几点说明:
•
睡眠时钟为手机提供计时的基准频率,不论是否开机,只要电池有电就可起振。它 供向电源管理芯片和CPU,以维持手机的时间准确,并提供关机后的计时功能,从 而支持关机闹钟。
32.768KHz实时时钟的作用一般有两个,一是保持手机中时间的准确性,二是在待机状态下,作为逻辑电路 的主时钟(目的是为了节电,待机时13M间隔工作的周期延长,基本处于休眠,逻辑电路主要由32.768KHz 作为主时钟)。
由于电池电压的不稳定和器件对电压、电流要求的精确性与多样性, 最重要的是出于降低功耗的考虑,手机需要专门的电源管理单元。 对各种电压的要求: 内核电压:电压较低,要求精确度高,稳定性好。 音频电压:模拟电压,要求电源比较干净,纹波小。 I/O 电压:要求在不需要时可以关闭或降低电压,以减少功耗。 功放电压:由于电流要求较大,直接由电池供电。
1、无论是上电还是复位后,软件首先进行各个任务的初始化,最后判断当前电源开关是处于 开状态还是关状态,如果是处于开状态,立即执行正常的开机过程(如执行小区搜索及开机注
册等),如果是处于关状态,则判断当前是否有外接电源,如果有,则一直等待直到开机;否
则就立即发起关机。如果在等待开机过程中外接电源被拔掉,手机同样也会发起关机。 2、手机开机后,如果没有外接电源,并且电池采样电压低于电池关机门限时,手机发起关机。 如果只有外接电源,并且外接电源的采样电压低于了外接电源存在门限,手机同样发起关机。

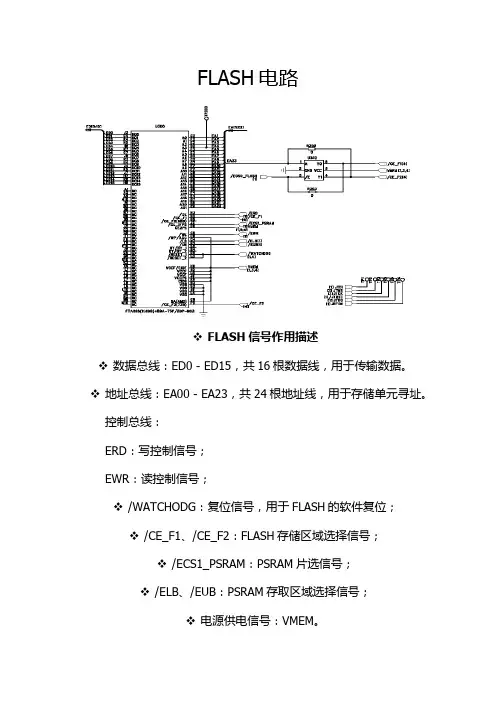

基带电路原理图
FLASH电路FLASH信号作用描述数据总线:ED0-ED15,共16根数据线,用于传输数据。
地址总线:EA00-EA23,共24根地址线,用于存储单元寻址。
控制总线:ERD:写控制信号;EWR:读控制信号;/WATCHODG:复位信号,用于FLASH的软件复位;/CE_F1、/CE_F2:FLASH存储区域选择信号;/ECS1_PSRAM:PSRAM片选信号;/ELB、/EUB:PSRAM存取区域选择信号;电源供电信号:VMEM。
照相电路主屏LCD显示电路SIM卡电路马达电路PWM2_VIB_EN经过PMIC转换后变成马达的驱动信号VIB_DRV,R409为限流电阻,马达可以和键盘灯通过调整限流电阻R或者调整占空比调整背光亮度一样调整马达的震感。
马达电路上的二极管D403是由于马达为线圈,运作时会产生反向电动势,若无二极管反向电动势无法消耗,会影响马达的寿命,二极管可以在马达停震后把反向电动势消耗掉而保护线圈。
MIC电路MICBIASP和MICBIASN为MIC电路的正负两路偏置电压,一般为2.4V-2.7V左右的电压。
C204,C205主要为滤除射频信号的干扰。
如果有GSM900MHZ的干扰则使用33PF的电容,如果有DCS1800MHZ的干扰可以使用12PF的电容,如果有WIFI 2.4GHZ的干扰则使用8.2PF的电容。
C206主要是抑制共模信号。
C201,C202为100NF电容,主要作用为隔直通交,防止直流电使PA饱和,产生信号偏移,主要滤除100HZ一下的电流。
B201,B202为磁珠,主要滤除高频部分的干扰。
MIC偏置电流流向为从MICBIASP----MICBIASN,而不用公共的GND,主要是因为GND干扰太大。
磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果按键电路菜单键开关机键手机键盘电路一般采用行列式键盘,按键铜箔的外圈一般为行,里圈一般为列。

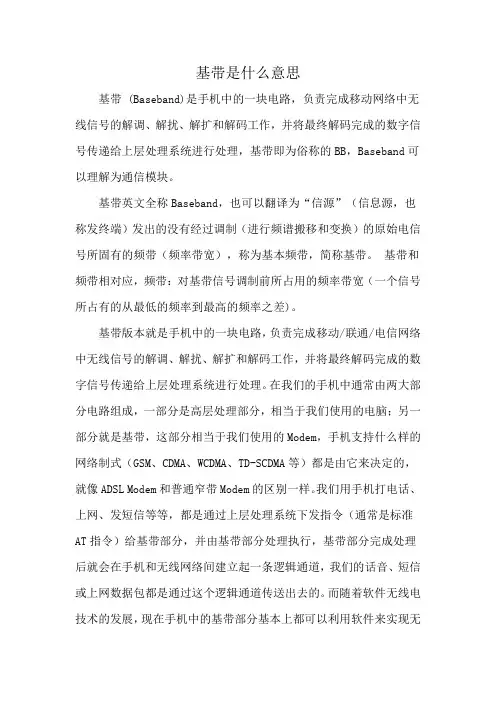

基带是什么意思
基带是什么意思
基带 (Baseband)是手机中的一块电路,负责完成移动网络中无线信号的解调、解扰、解扩和解码工作,并将最终解码完成的数字信号传递给上层处理系统进行处理,基带即为俗称的BB,Baseband可以理解为通信模块。
基带英文全称Baseband,也可以翻译为“信源”(信息源,也称发终端)发出的没有经过调制(进行频谱搬移和变换)的原始电信号所固有的频带(频率带宽),称为基本频带,简称基带。
基带和频带相对应,频带:对基带信号调制前所占用的频率带宽(一个信号所占有的从最低的频率到最高的频率之差)。
基带版本就是手机中的一块电路,负责完成移动/联通/电信网络中无线信号的解调、解扰、解扩和解码工作,并将最终解码完成的数字信号传递给上层处理系统进行处理。
在我们的手机中通常由两大部分电路组成,一部分是高层处理部分,相当于我们使用的电脑;另一部分就是基带,这部分相当于我们使用的Modem,手机支持什么样的网络制式(GSM、CDMA、WCDMA、TD-SCDMA等)都是由它来决定的,就像ADSL Modem和普通窄带Modem的区别一样。
我们用手机打电话、上网、发短信等等,都是通过上层处理系统下发指令(通常是标准AT指令)给基带部分,并由基带部分处理执行,基带部分完成处理后就会在手机和无线网络间建立起一条逻辑通道,我们的话音、短信或上网数据包都是通过这个逻辑通道传送出去的。
而随着软件无线电技术的发展,现在手机中的基带部分基本上都可以利用软件来实现无
线信号的解码工作,同时采用软件无线电技术可以方便的实现基带部分的升级,以满足不同的需要或是修正基带部分的BUG。
射频电路的设计原理及应用
一、射频电路组成和特点:
普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。
其主要负责接收信号解调;发射信息调制。
早期手机通过超外差变频(手机有一级、二级混频和一本、二本振电路),后才解调出接收基带信息;新型手机则直接解调出接收基带信息(零中频)。
更有些手机则把频合、接收压控振荡器(RX—VCO)也都集成在中频内部。
(射频电路方框图)
1、接收电路的结构和工作原理:
1
接收时,天线把基站发送来电磁波转为微弱交流电流信号经滤波,高频放大后,送入中频内进行解调,得到接收基带信息(RXI-P、RXI-N、RXQ-P、RXQ-N);送到逻辑音频电路进一步处理。
1、该电路掌握重点:
(1)、接收电路结构。
(2)、各元件的功能与作用。
(3)、接收信号流程。
电路分析:
(1)、电路结构。
接收电路由天线、天线开关、滤波器、高放管(低噪声放大器)、中频集成块(接收解调器)等电路组成。
早期手机有一级、二级混频电路,其目的把接收频率降低后再解调(如下图)。
2
(接收电路方框图)
(2)、各元件的功能与作用。
1)、手机天线:
结构:(如下图)
由手机天线分外置和内置天线两种;由天线座、螺线管、塑料封套组成。
3。

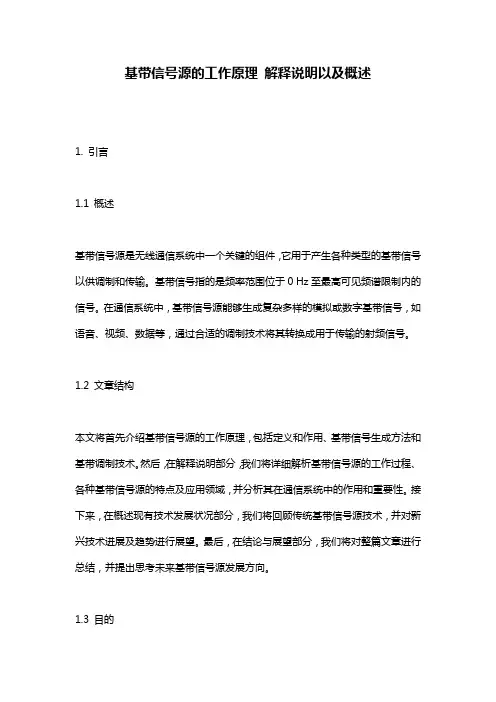

基带信号源的工作原理_解释说明以及概述
基带信号源的工作原理解释说明以及概述1. 引言1.1 概述基带信号源是无线通信系统中一个关键的组件,它用于产生各种类型的基带信号以供调制和传输。
基带信号指的是频率范围位于0 Hz至最高可见频谱限制内的信号。
在通信系统中,基带信号源能够生成复杂多样的模拟或数字基带信号,如语音、视频、数据等,通过合适的调制技术将其转换成用于传输的射频信号。
1.2 文章结构本文将首先介绍基带信号源的工作原理,包括定义和作用、基带信号生成方法和基带调制技术。
然后,在解释说明部分,我们将详细解析基带信号源的工作过程、各种基带信号源的特点及应用领域,并分析其在通信系统中的作用和重要性。
接下来,在概述现有技术发展状况部分,我们将回顾传统基带信号源技术,并对新兴技术进展及趋势进行展望。
最后,在结论与展望部分,我们将对整篇文章进行总结,并提出思考未来基带信号源发展方向。
1.3 目的本文旨在全面介绍基带信号源的工作原理和技术发展状况,通过深入分析其在通信系统中的应用和重要性,为读者提供一个清晰的认识和理解。
同时,我们希望通过对传统技术和新兴技术的比较与评估,探讨未来基带信号源的发展方向,并为相关研究和应用提供有益的参考。
2. 基带信号源的工作原理2.1 定义和作用基带信号源是指产生基带信号的设备或模块,它负责生成用于调制的基带信号。
基带信号通常是频率低于载波频率的信号,其作用是为了传输信息。
2.2 基带信号生成方法基带信号可以通过多种方式来生成。
其中一种常见的方法是使用激励函数来产生周期性或非周期性的波形。
例如,正弦波、方波、三角波等都可以作为基带信号。
此外,还可以通过数字转模数(D/A)转换器将数字信息转换为模拟信号形式。
这种方法通常在数字通信系统中使用,将数字信息转化为对应的模拟基带信号。
另一种方法是利用滤波器和幅度调制技术来生成基带信号。
通过对不同频段的滤波和调制处理,可以得到所需的基带信号。
2.3 基带调制技术在通信系统中,基带调制技术用于将信息编码到基带信号中,并将其传输到接收端。
基带信号源的工作原理
基带信号源的工作原理
基带信号源是指能够产生基带信号的设备或电路。
基带信号是指频率范围在直流到某个最高频率之间的信号,通常用于调制载波信号,以实现无线通信。
基带信号源的工作原理可以简单描述为以下几个步骤:
1. 产生基带信号:利用信号发生器、数字信号处理器等设备,通过各种算法或处理方式生成需要的基带信号。
比如,音频信号可以通过麦克风采集、数字化转换,然后经过滤波、调制等处理得到基带信号。
2. 滤波处理:基带信号源通常会对产生的基带信号进行滤波处理,以去除不需要的频率成分,使得输出的信号频谱能够适应通信系统的要求。
3. 数字转模拟转换:如果基带信号是数字信号,需要通过数字模拟转换器(DAC)将数字信号转换为模拟信号。
DAC会按照一定的取样率将数字信号转换为连续的模拟信号。
4. 信号调制:基带信号一般是经过调制的,以便在无线通信中传输。
调制可以通过将基带信号与一定频率和幅度的载波信号进行乘法运算得到。
调制方式可以是幅度调制(AM)、频率调制(FM)、相位调制(PM)等。
5. 信号输出:调制完成后的信号通过功率放大器等设备进行放大,然后输出到无线通信系统中,以进行信号传输。
总之,基带信号源的工作原理是通过产生基带信号、滤波处理、数字模拟转换、信号调制和信号输出等步骤将原始信号转化为可以在无线通信中传输的信号。
手机各电路原理射频电路内容详细,不看后悔
射频电路篇本次培训内容:手机各级电路原理及故障检修1,基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2,射频电路接收电路、发射电路一、手机通用的接收与发射流程天线:ANT 声表面滤波器:SAWfilter 低噪声放大器:LNA 功放:PA手机通用的接收与发射流程1、信号接收流程: 天线接收——天线匹配电路——双工器——滤波(声 表面滤波器SAWfilter)——放大(低噪声放大器 LNA)——RX_VCO混频(混频器Mixer)——放大 (可编程增益放大器PGA)——滤波——IQ解调(IQ 调制器)——(进入基带部分)GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。
手机通用的接收与发射流程2、信号发射流程: 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— (进入射频部分)IQ调制(IQ调制器)——滤波—— 鉴相鉴频(鉴相鉴频器)——滤波——TX_VCO混频 (混频器Mixer)——功率放大(PA)——双工器—— 天线匹配电路——天线发射。
手机通用的接收与发射流程3、射频电路原理框图:二、射频电路的主要元件及工作原理天线:ANT 声表面滤波器:SAWfilter 低噪声放大器:LNA 功放:PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器: • 天线(E600):作用是将高频电磁波转化为高频信号电流。
射频电路的主要元件及工作原理• 天线匹配网络(L604、C611、C614):主要是完成主板与 天线之间的功率匹配,以使天线的效率尽可能高。
射频连接器(J600):又叫同轴连接器或射频开关,作 用主要是为手机的测试提供端口。
其内部是簧片的接触结 构,相当于一个机械开关,通常状态下开关处于闭合状态, 当射频线探头插入射频连接器时,簧片一端将与主板的天线 通路断开,而与射频线探头接触,此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。
手机基本原理与电路结构
功率放大器通常用PA来表示。
17
G、功率控制器
作用:对功率大器的功率放大等级进行调节控制, 从而保证发射电路的正常工作。
一、手机电路的读图技巧
1. 首先应熟练掌握前面几章讲的电路结构与基本原理知识; 2. 判断所读电路是属于哪种类型的电路结构;(宏观指导)
3. 画出所确定后的电路结构的组成框图。如,判断出它的 接收电路是属于超外差一次接收机的话,则画出其电路 结构框图;(画结构框图)
4. 按照组成框图,对所读电路图和主板上的组成元件进行 分块。如划分出天线电路模块、低噪声放大模块、功率 放大模块、功控放大模块。(逐级划分)
6、功率控制参考电平:
该信号到发射机功率控制电路的电压比较器,与功 率控制电路中的取样电压进行比较,以输出功率控制信 号控制发射功率的大小。
31
7、接收、发射启动控制信号:
控制接收、发射电路的启动。接收的英文标识为 RXEN、RXON,发射的则为TXEN、TXON。
接收启动控制信号,手机一开机,接收电路开始工 作(开机找网)。若RXEN信号不正常,则接收机肯定 不能正常工作。
1. 手机的开机原理框图; 2. 手机开机的条件; 3. 讲解一般手机的开机流程。(结合原理框图)
28
第二节、手机中一些常见控制信号的介绍。
一、手机中一些常见控制信号的介绍。
1. 充电控制信号; 2. 开机维持信号; 3. AFC(自动频率控制信号) 4. 频率合成控制信号 5. 频段切换控制信号 6. 功率控制参考电平 7. 接收、发射启动信号 8. 各种电源的启动控制信号 9. 存储器的片选信号
手机维修电路原理及维修案例精选
© 2007 Lenovo 24
2、案例分析(以S5为例)
▪ 案例2:部份整机故障
▪ 显示问题:首先应该用替换法确定是装配问题,屏问题不这是主板问题?
▪ 1、屏无显示分2种情况:
▪ A、有字无光;此种情况说明,从CPU来的数据是没有问题的,只是没有背光。 所以应该检查LED供电信号有无问题或连接器有无工艺问题。
技能培训教材
自由联想,快乐共享
© 2007 Lenovo 20
1、测试主板故障的类别
▪ A、下载软件
▪
定义:软件下载就是将手机的软件写入到手机主板芯片(flash)的
过程。(类似给电脑安装WIN2000或XP等操作系统)。
▪
方式:利用电脑、电源、接口板等硬件设备以及相应的程序,将软件
写入到手机芯片中。
▪
注:软件有版本之分(如S010、S011),一般要使用与硬件代码对应
的最新版本软件。
▪ B、下载SN号
▪ 定义:下载SN号就是将SN贴纸上的SN号写入到手机主板芯片(flash) 的过程。
▪ 实现方式:利用电脑、电源、接口板、扫描枪等硬件设备以及相应的 程序,将软件写入到手机芯片中。
▪ 注:有些机型没有单独的下载SN号工位,而直接在软件下载工位写入 SN号。(依不同平台而定)
b、在开机状态电流为20MA的情况下,用示波器在主板C1114输 入点测量出有 26M波形,说明主时钟正常工作。
c、在上一点分析前提下,测量电源IC输出Vmem2.8V为正常。
d、在以上分析结果下,可怀疑此主板在下载时,CPU至IO口的下载通路有问题, 测量此主板IO口URXD1信号脚对地阻抗为正常、UTXD1信号脚对地阻抗不正常,测 UTXD1通路上元件,发现D1301贴反了。
20-基带部分_
手机的核心部分有3大部分:
一:逻辑部分,也叫PDA部分,就是手机的开机部分,比如:cpu+电源+硬盘+时钟=逻辑部分
二:外部接口部分,也叫人机接口部分,比如:屏幕,键盘,照相等三:基带部分,也叫通讯部分,也是由:基带cpu+基带电源+时钟+基带字库或者码片+射频,组成。
所以,简单点说,只要是与通信相关的,就是基带部分,娱乐部分叫pda或者逻辑部分。
举个最简单的例子,
wifi版的ipad就没有基带部分,因为没有通讯功能。
而3G版本的ipad就有基带部分,因为有了通讯的部分功能。
基带部分如果不正常:首先查供电,时钟,换射频,最后考虑基带cpu 和套件的问题。
现在的手机苹果的,如果基带不正常,手机最多亮屏幕,显示品牌logo,不能进入菜单,安卓的就算进了菜单也是不能打电话的。
只有逻辑部分和基带部分全部正常,才能进入菜单。
三星和国产安卓手机基带CPU是可以单换的,单是苹果的基带CPU 不可以单换,苹果的基带cpu和码片必须是一套的。
苹果的码片里面存了串号,硬盘里面存了序列号,串号和序列号一致,手机才可以
激活正常使用。
否则就是基带三无。
详细的我们会在后面再讲一遍这里我们重点讲基带cpu,也就是基带处理器,简而言之:信号,音频,都要通过基带处理器处理以后才能输送到各电路。
基带cpu工作不正常通常会有:空串号,无信号,不读sim卡,通话无声,等。
在目前的高端手机中基带处理器一般都是BGA封装的,
如图所示:。
MTK平台手机原理简介
67.7K 的IQ 信号.(采自U101—pin 33,34,35,36)
VAPC( 采自PA-pin20,PL=19)
PA- Enable(采自PA –pin18(TX-Enable)PL=19)
接收电路: 接收电路路由U102(FEM), U101MT6139) 组成,信号由天线进来,经过U102分成N,P两 路信号进入U101进行滤波,混频,放大,得到 I,Q信号,送基带部分做信道解码和信源解码。
一 手机主板原理框图简介 MTK平台手机电路从功能上分为电源管 理、存储器、CPU、键盘、LCD 模块、音频 电路、射频电路、蓝牙电路等几个部分。见 图1。
图一 主板原理框图
二 整机供电及开机过程介绍 1. 电源模块供电电路
逻辑供电 1. VDD,2.8V.Digital IO Supply;供MT6225 U200-A,FLASH U701; 2. VCORE 1.8V,Digital core supply;供MT6225 U200-A使用; 3. VRTC: 1.5V,real time clock supply;为表时钟提供电压。表时钟 RTC(Real Time Clock),它的作用是在手机进入深睡眠模式(Deep Sleep Model)时,系统时钟将被关掉,RTC 将被用来当作部分电路 主要是电源以及操作电路的时钟,以便对外部的操作进行响应。 RTC 的频率是32.768KHZ,将它15 次方分频后可得到1HZ 的秒信号, 配合单独的供电电源,可为手机提供计时功能。 4. AVDD,2.8V;analog supply;供MT6225 U200-A,MT6139 U101; 5. VMC,2.8V;Bluetooth Supply;供MT6601 U102使用; 6. VMEM,2.8V;Memory supply;供flash U701使用; 7. VSIM,3.0V;SIM supply;供SIM卡使用; 8.SENSOR_2V8;Camera supply;供Camera使用
第九章 小米手机电路原理与维修
图9-6 26MHz系统基准时钟电路
9.2 基带电路原理与维修
图9-7 FLASH电路
9.2 基带电路原理与维修
9.2.4 故障维修案例
1. 红米1S手机不开机故障维修 故障现象:一个客户送来一部红米1S手机,称手机进水,晾干之
TD接收电路如图9-11所示。
图9-11 TD接收电路
9.3 射频处理器电路
9.3.3 射频发射电路
发射电路由收发芯片(U801)MT6168、射频功放集成 天线开关(U804 RFMD 的RF9810)和匹配网络电路等组 成。
收发芯片输出射频信号经滤波匹配网络至射频功放进 行功率放大,射频功放将放大后的信号输出至天线发送 出去。
故障维修:拆开手机后,仔细检查主板发现主板有焦糊味,仔细 检查发现充电管理芯片U1801有明显烧焦痕迹。
9.2 基带电路原理与维修
9.2.4 故障维修案例
2. 红米1S手机开机大电流故障维修 U1801的位置如图9-8所示。 更换充电管理芯片U1801后,故障排除。仔细检查尾插部分,发现
尾插接触不好,怀疑是因为尾插不良造成U1801损坏,一并将尾插进 行更换。
9.3 射频处理器电路
9.3.3 射频发射电路
1.功率放大器部分框图
RF PA 采用RFMD 公司的RF9810,内部集成了功放、天线开关、滤 波电路等部分,功率放大器电路框图如图9-12所示。
图9-12 功率放大器电路框图
9.3 射频处理器电路
9.3.3 射频发射电路
2.功率放大器工作原理
GSM低频段发射信号从射频处理器MT6168的N2脚输出,经过RC滤波 网络送到天线开关U804(内部集成了功率放大器)4脚,经内部放大 后再经天线发射出去。
基带、射频,到底是干什么用的?
基带、射频,到底是干什么用的?在都流行“端到端”,我们就以手机通话为例,观察信号从手机到基站的整个过程,来看看基带和射频到底是干什么用的。
当手机通话接通后,人的声音会通过手机麦克风拾音,变成电信号。
这个电信号,是模拟信号,我们也可以称之为原始信号。
声波(机械波)转换成电信号此时,我们的第一个主角——基带,开始登场。
基带,英文叫Baseband,基本频带。
基本频带是指一段特殊的频率带宽,也就是频率范围在零频附近(从直流到几百KHz)的这段带宽。
处于这个频带的信号,我们成为基带信号。
基带信号是最“基础”的信号。
现实生活中我们经常提到的基带,更多是指手机的基带芯片、电路,或者基站的基带处理单元(也就是我们常说的BBU)。
回到我们刚才所说的语音模拟信号。
这些信号会通过基带中的AD数模转换电路,完成采样、量化、编码,变成数字信号。
信源编码,说白了,就是把声音、画面变成0和1。
在转换的过程中,信源编码还需要进行尽可能地压缩,以便减少“体积”。
对于音频信号,我们常用的是PCM编码(脉冲编码调制,上图就是)和MP3编码等。
在移动通信系统中,以3GWCDMA为例,用的是AMR语音编码。
对于视频信号,常用的是MPEG-4编码(MP4),还有H.264、H.265编码。
大家应该也比较熟悉。
除了信源编码之外,基带还要做信道编码。
编码分为信源编码和信道编码信道编码,和信源编码完全不同。
信源编码是减少“体积”。
信道编码恰好相反,是增加“体积”。
信道编码通过增加冗余信息,对抗信道中的干扰和衰减,改善链路性能。
举个例子,信道编码就像在货物边上填塞保护泡沫。
如果路上遇到颠簸,发生碰撞,货物的受损概率会降低。
除了编码之外,基带还要对信号进行加密。
接下来的工作,还是基带负责,那就是调制。
调制,简单来说,就是让“波”更好地表示0和1。
最基本的调制方法,就是调频(FM)、调幅(AM)、调相(PM)。
如下图所示,就是用不同的波形,代表0和1。
手机基带电路工作原理
CPU
三、主屏LCD显示电路 主屏LCD显示电路
• • • • • • • • •
主屏LCD显示电路接口一般都是采用并联方式。 主屏LCD显示电路接口一般都是采用并联方式。 各信号描述如下: NLD0-NLD7:数据信号; NLD0-NLD7:数据信号; LRDB:数据读控制信号,电路中已通过上拉电阻置为高电 LRDB:数据读控制信号,电路中已通过上拉电阻置为高电 平; LRWB:数据写控制信号; LRWB:数据写控制信号; LPA0:数据线作用选择信号,即选择NLD0-NLD7线路上 LPA0:数据线作用选择信号,即选择NLD0-NLD7线路上 传输的是显示数据还是控制数据。 LPCE0B_MAIN_LCM:主屏LCD片选控制信号; LPCE0B_MAIN_LCM:主屏LCD片选控制信号; LRSTB:复位信号; LRSTB:复位信号; VDD:供电电源; VDD:供电电源;
二、照相电路
• • • • • • • • • • •
2、图像处理IC与摄像头之间的信号: 、图像处理IC与摄像头之间的信号: SEN_D0-SEN_D7:数据信号; SEN_D0-SEN_D7:数据信号; SEN_SDA:数据与地址选择信号; SEN_SDA:数据与地址选择信号; SEN_CLK:时钟信号; SEN_CLK:时钟信号; SEN_CSB:片选信号; SEN_CSB:片选信号; SEN_SCL:I2C总线中时钟信号; SEN_SCL:I2C总线中时钟信号; SEN_SDA:I2C总线中数据信号; SEN_SDA:I2C总线中数据信号; SEN_VSYNC:垂直方向同步信号; SEN_VSYNC:垂直方向同步信号; SEN_HSYNC:水平方向同步信号; SEN_HSYNC:水平方向同步信号; SEN_PXCLK:采样时钟信号; SEN_PXCLK:采样时钟信号; GPIO3_CAMERA_RST:复位信号; GPIO3_CAMERA_RST:复位信号;
智能手机基带处理器电路原理
智能手机基带处理器电路原理在普通手机中,通常将MCU(Micro Control Unit,微控制电路)、DSP( (Digital SignalProcessing,数字信号处理)、ASIC(Application Specific IntegratedCircuit,专用集成电路)电路集成在一起,得到数字基带信号处理器;将射频接口电路、音频编译码电路及一些ADC(模拟至数字转换器)、DAC(数字至模拟转换器)电路集成在一起,得到模拟基带信号处理器。
在智能手机中,一般是将数字基带信号处理器和模拟基带信号处理器集成在一起,称为基带处理器。
不论移动电话的基带电路如何变化,它都包MCU 电路(也称CPU 电路)、DSP电路、ASIC电路、音频编译码电路、射频逻辑接口电路等最基本的电路。
我们可以这样理解智能手机的无线部分,我们将智能手机无线部分电路再分为两部分,一部分是射频电路,完成了信号从天线到基带信号的接收和发射处理;一部分是基带电路,完成了信号从基带信号到音频终端(听筒或送话器)的处理。
这样看来,基带处理器的主要工作内容和认为就比较容易理解了。
以基带处理器电路PMB8875 为例,框图如图1所示。
图1 基带处理器电路PMB8875 框图1、模拟基带电路模拟基带信号处理器(ABB)又被称为话音基带信号转换器,包含手机中所有的ADC与DAC变换器电路。
模拟基带信号处理器包含基带信号处理电路、话音基带信号处理电路(也称音频处理电路)、辅助变换器单元(也被称为辅助控制电路)。
(1)基带信号处理电路基带信号处理电路将接收射频电路输出的接收机基带信号RXIQ转换成数字接收基带信号,送到数字基带信号处理器DBB。
在发射方面,该电路将DBB电路输出的数字发射基带信号转换成模拟的发射基带信号TXIQ,送到发射射频部分的IQ 调制器电路。
基带信号处理电路是用来处理接收、发射基带信号的,连接数字基带与射频电路——射频逻辑接口电路,在基带方面,通过基带串行接口连接到数字基带信号处理器;在射频方面,它通过分离或复合的IQ信号接口连接到接收I/Q 解调与发射I/Q 调制电路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
五、USB接口电路
❖ 主要信号作用描述: ❖ D-、D+:USB数据信号; ❖ USB_PWR:USB外部供电电源,电压为5.1V左右; ❖ VUSB:提供CPU内部USB驱动电路供电电源,电压为3.3V左右; ❖ ENIT3_USB:USB检测信号;
存储器简单介绍
❖ EEPROM,FLASH等均是非易失性器件,非易失性存储 器最大的特色是在当电源关闭后,原先储存在内的资料, 仍能够持续被保存,且可以被重复抹除修改(一)、电可 擦可写可编程存储器(EEPROM electrically erasable programmable)
❖ EEPROM是一块存储器,俗称“码片”,二进制代码的 形式存储着手机的资料,它存储的是:
四、SIM卡电路
❖ 开机过程中Vsim供电通过SIM卡I/O口由CPU检测SIM卡,如 没有检测到卡,软件很快将Vsim关闭 。也就是说,在不插 卡的状态下,仅能在开机的瞬间可测试到供电电压;而在插 卡开机的状态下,此供电电压将一直存在。
五、USB接口电路
CPU
IO800
3
USB中断检测信号
1
2
寻址。 ❖ 控制总线: ❖ /ERD:写控制信号; ❖ /EWR:读控制信号; ❖ /WATCHODG:复位信号,用于FLASH的软件复位; ❖ /CE_F1、/CE_F2:FLASH存储区域选择信号; ❖ /ECS1_PSRAM:PSRAM片选信号; ❖ /ELB、/EUB:PSRAM存取区域选择信号; ❖ 电源供电信号:VMEM。
二、照相电路
❖ 2、图像处理IC与摄像头之间的信号: ❖ SEN_D0-SEN_D7:数据信号; ❖ SEN_SDA:数据与地址选择信号; ❖ SEN_CLK:时钟信号; ❖ SEN_CSB:片选信号; ❖ SEN_SCL:I2C总线中时钟信号; ❖ SEN_SDA:I2C总线中数据信号; ❖ SEN_VSYNC:垂直方向同步信号; ❖ SEN_HSYNC:水平方向同步信号; ❖ SEN_PXCLK:采样时钟信号; ❖ GPIO3_CAMERA_RST:复位信号;
存储器简单介绍
❖ 1)、手机的机身码;
❖ 2)、检测程序,如:电池电压检测等;
❖ 3)、各种表格,如:自动频率控制表(AFC)、自动功率控制表 (APC),数模转换表(DAC)、自动增益控制表(AGC)等;
❖ 4)、手机的随机资料,可随时存取和更改,如电话号码菜单设定 等。
❖ 其中,码片中存储的一些系统可调节的参数,对生产厂家来说存 储的是手机调试的各种工作参数及与维修相关的参数如电池门限, 输出功率表话机锁,网络锁写;对于手机用户来说存贮的是电话 号码本,语音记事本及各种保密选项如个人保密码,以及手机本 身(串号)等等。手机在出厂前都要上调校台对手机的各种工作 进行调试,以使手机工作在最佳状态。调试的结果就存在码片里, 所以在不是在很必要的情况下不要去重写码片,以免降低手机的 性能。
❖ 主屏LCD显示电路接口一般都是采用并联方式。 ❖ 各信号描述如下: ❖ NLD0-NLD17:数据信号; ❖ LRDB:数据读控制信号,电路中已通过上拉电阻置为高电
平; ❖ LRWB:数据写控制信号; ❖ LPA0:数据线作用选择信号,即选择NLD0-NLD7线路上
传输的是显示数据还是控制数据。 ❖ LPCE0B_MAIN_LCM:主屏LCD片选控制信号; ❖ LRSTB:复位信号; ❖ VDD:供电电源;
二、照相电路
二、照相电路
❖ 以我司A06机பைடு நூலகம்为例,照相功能的图像数据处理是由独立的 摄像处理IC来完成,在CPU的控制下,完成图像预览、拍照 存储、及图像处理等功能。
❖ 主要信号作用描述: ❖ 1、CPU-图像处理IC之间信号: ❖ NLD0-NLD7:数据信号; ❖ LRDB:数据读控制信号; ❖ LRWB:数据写控制信号; ❖ LPA0:地址选择信号; ❖ CAMERA_MCLK:时钟信号; ❖ GPIO20_CAMERA_CS2:图像处理IC片选信号; ❖ GPIO2_CAMERA_READY:图像存储控制信号; ❖ GPIO3_CAMERA_RST:复位信号;
摄像头供电电路
二、照相电路
1、摄像头的供电由U2(稳压器)提供,包括数字电源(DVDD1.8V)和模拟电源AVCC (2.5V);为避免数字信号与模拟信号之间的干扰,中间加磁珠L4; 2、U2的供电电源为VBAT,控制信号为:GPIO4_CAMERA_PWR_EN;
三、主屏LCD显示电路
CPU
三、主屏LCD显示电路
MTK平台基带电路 工作原理
凯虹移动通信有限公司
麦克风
10 11
受话器
12
MTK平台功能模块架构图
外部存储器
1
照相模块
2
3
显示模块 射频模块
扬声器
4
5
67
8
SIM卡 子屏LCD
USB接口
UART接口
按键
9
多媒体 卡
一、FLASH电路
一、FLASH电路
❖ FLASH信号作用描述
❖ 数据总线:ED0-ED15,共16根数据线,用于传输数据。 ❖ 地址总线:EA00-EA23,共24根地址线,用于存储单元
四、SIM卡电路
CPU SIM卡供电电源
MT6305
MT6305 完成电平 的转换作
用
四、SIM卡电路
❖ SIM卡信号描述: ❖ SIM与MT6305之间的信号: ❖ SIO:数据信号; ❖ SRST:SIM卡复位信号; ❖ SCLK:SIM卡时钟信号; ❖ VSIM:SIM卡供电电源; ❖ CPU与MT6305之间的信号: ❖ SIMDATA:数据信号; ❖ SIMRST:复位信号; ❖ SIMCLK:时钟信号; ❖ SIMVCC:SIM卡供电使能信号; ❖ SIMSEL:SIM卡供电电压选择信号;
存储器简单介绍
❖ 字库在手机的作用很大,地位非常重要,具体作用如下: ❖ 1 储存主机主程序 ❖ 2 储存字库信息 ❖ 3 储存网络信息 ❖ 4 储存录音 ❖ 5 存储加密信息 ❖ 6 存储序列号(IMEI码) ❖ 7 储存操作系统 ❖ 字库的工作流程比较复杂:当手机开机时,CPU便传出一
个复位信号REST经字库,使系统复位。再待CPU把字库 的读写端 ,片选端选端后,CPU就可以从字库内取出指 令,在CPU里运算,译码,输出各部分协调的工作命令, 从而完成各自功能。
