水泥搅拌桩规范文件

水泥搅拌桩规范文件

水泥搅拌桩规范文件
一、前言
本规范文件的目的是规定水泥搅拌桩施工工艺和质量验收标准,确保水泥搅拌桩施工质量。

二、施工材料
1. 水泥应符合175-2007普通水泥规格;
2. 混凝土应符合设计强度不小于30的要求;
3. 砼钢应符合1499-2005热轧压延钢筋技术条件;
4. 混凝土搅拌水质量应符合国家相应标准。

三、施工步骤
1. 挖掘固体基础桩位并保证其基础为整固状态;
2. 设置水泥搅拌桩桩型;
3. 按层次浇筑混凝土,每层浇筑结束后应进行轧压;
4. 桩身应保持水平,混凝土浇筑过程中不许增加减少材料;
5. 桩身混凝土结晶后即可拆除桩型。

四、质量验收
1. 水平度校核:檐差不大于×/1000;
2. 强度测试:按一定比例取样做标准试件,28试验破坏强度不低于设计强度;
3. 外观:无裂缝、脱节及其他质量瑕疵。

以上为"水泥搅拌桩规范文件"内容的一个示例。

实际操作中,详情请参考相关工程施工文件。

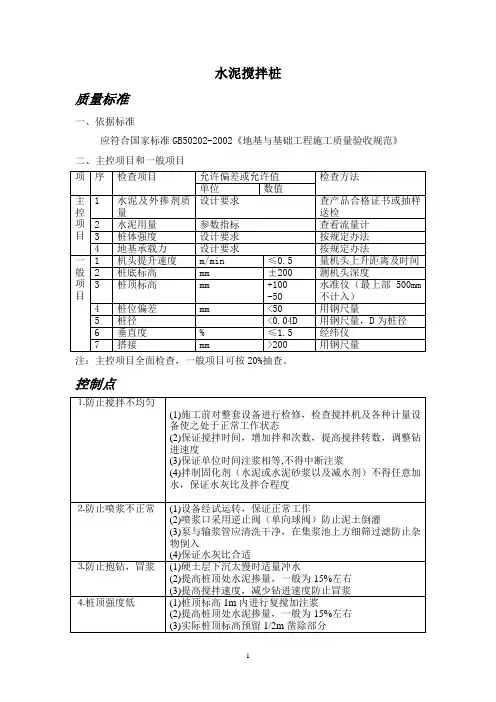

2.水泥搅拌桩细则

2.水泥搅拌桩细则

水泥搅拌桩
质量标准
一、依据标准
应符合国家标准GB50202-2002《地基与基础工程施工质量验收规范》二、主控项目和一般项目
注:主控项目全面检查,一般项目可按20%抽查。

控制点
风险分析:
水泥搅拌桩作为无支撑档土结构,在基坑开挖工程中使用频率相当高,施工工艺日趋成熟。

搅拌桩施工过程中应注意桩位准确,保证垂直度偏差在允许偏差范围内,以保证基坑开挖工程顺利施工。

作为防水挡土设施,水泥搅拌桩之间搭接对工程最终质量影响甚大,施工过程中经常对施工机械进行检查,保证其正常运行,另外,加强浆液管理,保证前后台协调一致。

由于搅拌桩送浆时需要一定压力,应对周围敏感建筑物、管线进行监测,做到信息化施工。

施工过程中如发生意外事故,如停浆、冒浆、抱钻等,应会同有关人员妥善处理,并应对处理措施可行性进行周密研究,确保工程质量。

如地下水有流速,施工采用搅拌桩应慎重考虑。

无支撑水泥搅拌桩分项工程,如在冬期施工,混凝土掺加的防冻剂必须确认合格,剂量要准确,搅拌水、骨料加热、保温、养护必须符合冬期施工要求,防止混凝土受冻的质量事故的发生。

预检项目:
试验项目:——按设计要求
旁站检查:
实测检查:
隐蔽工程验收:

提供资料:
1、施工组织设计
2、水泥质保书,复验单
3、水泥土试块报告
4、搅拌桩施工汇总表,原始记录
5、施工竣工图
6、技术核定单
7、工程量变更签证
8、事故处理报告
注:水泥搅拌桩若作为地基时对施工单位资质及设计另有要求,详见上海市建设委员会:沪建建(97)第0732号文。

水泥搅拌桩施工规范

水泥搅拌桩施工规范

钻机③反转提升时具有匀速提升、均匀搅拌、匀速喷粉等功能。

并选定施工时根据配合比确定掺入比和钻头提升速度及钻机的转速,粉体发送每根桩水泥喷入量由灰罐电子。

合适的粉体发送量(确定转鼓转速)器秤控制。

宜空气压缩机的选定要根据加固工程的地质条件及加固深度所决定,空气压缩/1.6的空气压缩机,~采用压力为0.20.4MPa其风量一般为~2.0m3机分钟。

2 / 183 / 18②试料土钻探取样在需要加固处理的软弱地基内,选择有代表性的土层,采集必要数量的试料土。

处取样判定。

试料土含水量必须在同一地层不同部位至少3③外掺剂严格按设计要求的外掺剂种类或按省市高指要求选用。

、配合比设计2试料土制备①试料土制备时应除去土中所夹有的贝壳、树枝、草根等杂物;保证土料的天然含应采取措施,当采用湿法进行配合比设计时,筛,室水量;当采用干法进行配合比设计时,土料应粉碎、过5mm小时,并内加水至重新配制成相当于天然含水量的试料土,放置24防止水份蒸发。

水泥用量②-5kg/m和水泥用量应按施工图设计文件要求取中值、+5kg/m可在此基础上适当增加三个水泥用量进行试验,地质情况较复杂时,等水泥用量的试验;采用外掺剂时,根据设计-10kg/m+10kg/m、根据室内配合比试文件或市高指要求,选择外掺剂的种类和掺入量。

验结果确定实际施工时水泥用量以及外掺剂的品种和掺入量。

③试件的制作及养护4 / 18每个试件所需的试料外掺剂充分搅拌均匀,试料土必须与水泥、土、水泥、外掺剂的质量必须按拟定的配合比事先用天平称量,并控制试件达到一定的密度;的立方体。

×70.7mm70.7mm试件的制模尺寸应为70.7mm×每个制成的试样应连试模称试件可在振动台上振实,也可人工捣实。

;取质量,同一类型试件质量误差不得大于0.5%必应将制作好的试件带模放入保湿箱内进行养护(如脱模养护,℃,湿3±须等试块完全成型后,方能脱模);试件养护温度应为20。

水泥搅拌桩施工工艺及质量验收标准

水泥搅拌桩施工工艺及质量验收标准

水泥搅拌桩施工工艺及质量验收标准水泥搅拌桩是一种常用的地基处理方式,通过将水泥与土壤混合,形成混凝土桩,以增加土壤的承载能力和抗倾覆能力。

在建筑工程中,水泥搅拌桩的施工工艺和质量验收标准对工程的安全与稳定起着关键作用。

以下是水泥搅拌桩施工工艺及质量验收标准的相关内容:一、施工工艺1. 地基勘察:在进行水泥搅拌桩施工前,需要进行地基勘察,了解地下土层的情况、孔隙水的情况、地下特殊构造、地下管线等情况,以便合理地安排施工工艺和避免施工中出现问题。

2. 确定桩位:根据设计要求和地基勘察结果,确定水泥搅拌桩的位置、孔径和孔深,严格按照设计要求进行布置。

3. 钻孔施工:选择合适的钻孔机械进行孔洞的钻取,保证孔洞的直径和深度符合设计要求,同时注意孔壁的稳定性和孔内清洁度。

4. 水泥搅拌注入:将水泥和水按照一定的比例搅拌成泥浆,并通过泵送设备将其注入到预先钻取的孔洞中,同时控制注入速度和压力,确保搅拌桩的质量。

5. 静置和养护:水泥搅拌桩注浆后需要进行一定的静置和养护时间,以保证混凝土的强度和稳定性。

6. 周边环境保护:在施工过程中需要保护周边环境,避免对周边建筑和设施造成损坏和污染。

二、质量验收标准1. 孔洞质量验收:对水泥搅拌桩的孔洞进行验收,包括孔径和孔深的测量、孔壁的平整度和清洁度等方面的检查。

2. 搅拌桩强度验收:对已注浆的水泥搅拌桩进行强度检测,确保其符合设计强度要求。

3. 搅拌均匀性验收:检测混泥土的均匀性,避免出现因搅拌不均匀导致的质量问题。

4. 注浆密实度验收:对水泥搅拌桩的注浆情况进行检测,确保注浆充实度和质量。

5. 养护效果验收:对搅拌桩的养护情况进行检查,保证混凝土的养护效果。

6. 环境保护验收:检查施工现场的环境情况,确保施工过程不对周边环境造成负面影响。

三、施工注意事项1. 施工人员需经过专业培训,持证上岗,严格按照施工规范进行操作。

2. 施工现场应该进行全面的安全防护,遵守作业规程,避免发生意外。

水泥搅拌桩施工规范

水泥搅拌桩施工规范

粉体发送器
施工时根据配合比确定掺入比和钻头提升速度及钻机的转速, 并选定合适的粉体 发送量(确定转鼓转速)。每根桩水泥喷入量由灰罐电子秤控制。
空气压缩机
空气压缩机的选定要根据加固工程的地质条件及加固深度所决定, 0.2 ~ 0.4MPa的空气压缩机,其风量一般为 1.6 ~ 2.0m3/ 分钟。
宜采用压力为
③外掺剂
严格按设计要求的外掺剂种类或按省市高指要求选用。
2、配合比设计ቤተ መጻሕፍቲ ባይዱ

试料土制备
试料土制备时应除去土中所夹有的贝壳、树枝、草根等杂物;
当采用湿法进行配合比设计时,应采取措施,保证土料的天然含水量;当 采用干法进行配合比设计时, 土料应粉碎、 过 5mm筛,室内加水至重新配制成相 当于天然含水量的试料土,放置 24 小时,并防止水份蒸发。
1、原材料
①水泥
宜选择购买信誉好、质量稳定的大型水泥厂家生产的符合设计要求的普通 硅酸盐水泥。 配合比设计时所用水泥品牌应与大规模施工时拟采用的品牌、 标号 一致,经检验合格后用于配合比设计。
②试料土
在需要加固处理的软弱地基内,选择有代表性的土层,钻探取样采集必要 数量的试料土。
试料土含水量必须在同一地层不同部位至少 3 处取样判定。
应将制作好的试件带模放入保湿箱内进行养护(如脱模养护,必须等试块 完全成型后,方能脱模);试件养护温度应为 20±3℃,湿度应为 75%;试件养 护龄期宜为 7d、 28d、90d。
④试件强度测定
试件强度严格按《软土地基搅拌桩加固法技术规程》( YBJ225-91)进行测 定,每组试件必须有三个以上平行试验。水泥土的强度以 28 天试块强度为准, 一般要求 R28≥0.8MPa, R90≥1.2MPa,具体数值应以施工图设计文件为准。

水泥搅拌桩施工规范标准[详]

水泥搅拌桩施工规范标准[详]

水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术为确保水泥搅拌桩施工质量,根据《公路软土地基路堤设计与施工技术规范》(JTJ017-96),参照《粉体喷搅法加固软弱土层技术规范》(TB10113-96)、《软土地基搅拌桩加固法技术规程》(YBJ225-91)、《建筑地基处理技术规范》(JGJ79-2002),结合江苏已建高速公路水泥搅拌桩施工经验,对江苏省高速公路水泥搅拌桩施工提出如下指导意见:一、施工机械水泥搅拌桩施工设备应选用定型产品,并配有全自动电脑记录仪的设备。

严禁使用非定型产品、自行改装设备。

严禁使用没有管道压力表和计量装置的设备。

水泥搅拌桩施工设备分浆二、配合比设计为了经济、合理地确定水泥搅拌桩加固地基的技术参数,确定与地基土加固相适应的水泥品种、标号和掺入量,各施工标段承包人和监理单位在施工前都必须根据设计文件提供的地质资料,选取典型地段钻探取样,进行室内配合比试验,试验方法可参照《粉体喷搅法加固软弱土层技术规范》(TB10113-96)、《建筑地基处理技术规范》(JGJ79-2002)进行。

1、原材料①水泥宜选择购买信誉好、质量稳定的大型水泥厂家生产的符合设计要求的普通硅酸盐水泥。

配合比设计时所用水泥品牌应与大规模施工时拟采用的品牌、标号一致,经检验合格后用于配合比设计。

②试料土在需要加固处理的软弱地基内,选择有代表性的土层,钻探取样采集必要数量的试料土。

试料土含水量必须在同一地层不同部位至少3处取样判定。

③外掺剂严格按设计要求的外掺剂种类或按省市高指要求选用。

2、配合比设计①试料土制备试料土制备时应除去土中所夹有的贝壳、树枝、草根等杂物;当采用湿法进行配合比设计时,应采取措施,保证土料的天然含水量;当采用干法进行配合比设计时,土料应粉碎、过5mm筛,室内加水至重新配制成相当于天然含水量的试料土,放置24小时,并防止水份蒸发。

②水泥用量水泥用量应按施工图设计文件要求取中值、+5kg/m和-5kg/m三个水泥用量进行试验,地质情况较复杂时,可在此基础上适当增加+10kg/m、-10kg/m等水泥用量的试验;采用外掺剂时,根据设计文件或市高指要求,选择外掺剂的种类和掺入量。

水泥搅拌桩施工工艺标准

水泥搅拌桩施工工艺标准

水泥搅拌桩施工工艺标准Soil—cement mixed pile foundation construction technology standards水泥搅拌桩是我国在20世纪年代发展起来的地基处理新技术,它是通过特制的深层搅拌机械在地层深部就地将软土和水泥强制拌和,使软土硬结而提高地基强度。

这种方法适用于软弱地基的处理,对于淤泥质土、粉质粘土及饱和性土等软土地基的处理效果显著,处理后可以很快投入使用,施工速度快;在施工中无噪音、无振动,对环境无污染;投资省。

0.引言水泥搅拌桩作为基础工程,其质量的优劣直接关系到地基加固的成效,从而进一步关系到上部主体结构的稳定性。

在水泥搅拌桩施工过程中,因为单桩的工程量比较小,施工时间短,而通常一个单元内的搅拌桩桩与桩之间的施工是连续性的,施工强度高,因此要控制好每一根桩的质量有一定的难度。

为使桩身质量得到进一步的保证,特制定本工艺标准。

1.适用范围本标准适用于工业与民用建筑及市政交通工程采用水泥搅拌桩的加固地基的工程,也适用于水泥土桩墙支护工程。

2.引用标准2。

1《建筑桩基础技术规范》GB50007-20022.2《地基处理技术规范》JGJ79-20022。

3《建筑地基基础工程施工质量验收规范》GB50202-20022。

4《地基基础设计规范》DGJ08—11-19993.术语和定义3。

1水泥搅拌桩(soil—cement mixed pile foundation):利用水泥做固化剂,通过搅拌机械将其与地基土强制性搅拌,硬化后构成的地基。

3。

2注浆地基(grouting foundation):将配置好的化学浆液或水泥浆液,通过导管注入土体孔隙中,与土体结合,发生物化反应,从而提高土体强度,减小其压缩性和渗透性。

3。

3高压喷射注浆地基(jet grouting foundation):利用钻机带有喷嘴的注浆管钻至土层的预定位置或先钻孔后将注浆管放至预定位置,以高压使浆液或水从喷嘴中射出,边旋转喷射的浆液,使土体与浆液搅拌混合形成一固结体.施工采用单独喷出水泥浆的工艺,称为单管法;施工采用同时喷出高压空气与水泥浆的工艺,称为二管法;施工采用同时喷出高压水、高压空气及水泥浆的工艺,称为三管法。

水泥搅拌桩标准

水泥搅拌桩标准

水泥搅拌桩标准一、适用范围本标准适用于采用水泥搅拌桩技术的地基处理工程。

该技术适用于加固饱和软黏土、粉土、素填土、粘性土等软土地基,适用于处理暗浜、塘渣等软土地基的工程。

二、施工准备1.现场勘查:在施工前应对现场进行勘查,了解场地地形、地貌、地质构造、地下管线等情况,以便确定合理的施工方案。

2.设备检查:对水泥搅拌桩施工设备进行检查,确保设备完好,能够正常运转。

3.材料准备:选购符合设计要求的水泥,并做好材料进场验收工作。

4.场地平整:在施工前应对场地进行平整,清除杂物,确保施工机械能够顺利进场。

三、施工工艺1.测量定位:根据设计图纸,进行测量定位,确定桩位。

2.桩机就位:将搅拌桩机移动到指定位置,确保其垂直、稳定。

3.钻孔:使用钻头按照设计深度进行钻孔。

4.拌合水泥浆:按照设计要求的水灰比拌合水泥浆。

5.提升注浆管:将注浆管提升至需要注浆的深度。

6.注浆:将水泥浆注入孔内,并搅拌均匀。

7.重复注浆:根据需要重复注浆,直至达到设计要求。

8.移动机具:将搅拌桩机移动到下一个桩位,重复以上步骤。

四、质量标准1.水泥搅拌桩的质量应符合设计要求,其承载力、稳定性等指标应满足相关规范要求。

2.水泥搅拌桩的深度、间距、直径等尺寸应符合设计要求,偏差不得超过规范规定。

3.水泥搅拌桩施工过程中,应进行抽样检测,检测频率应符合规范要求。

4.水泥搅拌桩施工完成后,应进行整体检测,检测方法应符合相关规范要求。

五、质量记录1.施工记录:记录施工过程、施工参数、施工问题及处理措施等内容。

2.材料检验记录:记录水泥等材料的进场验收、检测情况等内容。

3.质量检测记录:记录施工过程中及施工完成后的质量检测情况等内容。

4.隐蔽工程验收记录:对于隐蔽工程应进行验收,并做好记录。

六、安全措施1.建立健全安全生产责任制,明确各级领导和部门的安全职责。

2.对施工人员进行安全教育培训,提高其安全意识和技术水平。

3.施工过程中,应采取必要的安全防护措施,如佩戴安全帽、穿工作服等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

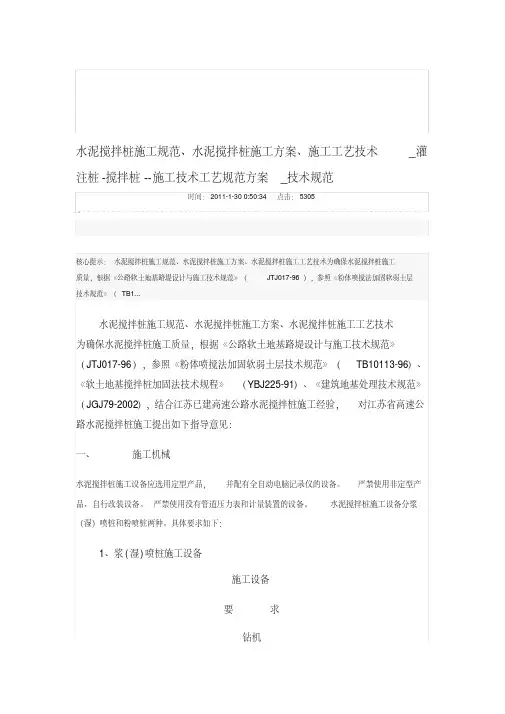

水泥搅拌桩施工规范、水泥搅拌桩施工方案、施工工艺技术_灌注桩-搅拌桩--施工技术工艺规范方案_技术规范核心提示:水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术为确保水泥搅拌桩施工质量,根据《公路软土地基路堤设计与施工技术规范》(JTJ017-96),参照《粉体喷搅法加固软弱土层技术规范》(TB1...水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术为确保水泥搅拌桩施工质量,根据《公路软土地基路堤设计与施工技术规范》(JTJ017-96),参照《粉体喷搅法加固软弱土层技术规范》(TB10113-96)、《软土地基搅拌桩加固法技术规程》(YBJ225-91)、《建筑地基处理技术规范》(JGJ79-2002),结合江苏已建高速公路水泥搅拌桩施工经验,对江苏省高速公路水泥搅拌桩施工提出如下指导意见:一、施工机械水泥搅拌桩施工设备应选用定型产品,并配有全自动电脑记录仪的设备。

严禁使用非定型产品、自行改装设备。

严禁使用没有管道压力表和计量装置的设备。

水泥搅拌桩施工设备分浆(湿)喷桩和粉喷桩两种。

具体要求如下:1、浆(湿)喷桩施工设备施工设备要求钻机①具有正向钻进,反转提升的功能;②反转提升时具有匀速提升、均匀搅拌、匀速喷浆等功能。

灰浆搅拌机包括2台容积为!语法错误,SUP8的灰浆搅拌机;泵量50L/min,泵压1500Kpa 的灰浆泵等;搅拌钻头钻头直径应与浆喷桩的处理直径相同计量装置计量装置在浆喷桩施工过程中起到质量监测的作用,正式施工前必须结合试桩由计量部门进行标定。

标定过程中,市高指、项目经理部、监理组、计量设备供货厂商共同参与,标定结束后,由计量部门、市高指、项目经理部、监理组共同铅封。

施工过程中要有专人监控记录;施工过程中监测一般包括深度计、流量计、各种压力表、电压表等。

电脑记录仪电脑自动记录仪应选用定型产品,不得具有存储功能。

应具备现场打印施工过程和成桩资料的功能。

动力设备满足工程需要的发电机组或市电2、粉喷桩施工设备施工设备要求钻机①动力大、扭矩大和符合大直径钻头成桩要求;②具有正向钻进,反转提升的功能;③反转提升时具有匀速提升、均匀搅拌、匀速喷粉等功能。

粉体发送器施工时根据配合比确定掺入比和钻头提升速度及钻机的转速,并选定合适的粉体发送量(确定转鼓转速)。

每根桩水泥喷入量由灰罐电子秤控制。

空气压缩机空气压缩机的选定要根据加固工程的地质条件及加固深度所决定,宜采用压力为0.2~0.4MPa的空气压缩机,其风量一般为1.6~2.0m3/分钟。

搅拌钻头钻头直径应与粉喷桩的处理直径相同计量装置计量装置在粉喷桩施工过程中起到质量监测的作用,式施工前必须结合试桩由计量部门进行标定。

标定过程中,市高指、项目经理部、监理组、计量设备供货厂商共同参与,标定结束后,由计量部门、市高指、项目经理部、监理组共同铅封。

施工过程中要有专人监控记录;施工过程中监测一般包括深度计、喷粉量、各种压力表、电压表等。

电脑记录仪电脑自动记录仪应选用定型产品,不得具有存储功能。

具备现场打印施工过程和成桩资料的功能。

动力设备满足工程需要的发电机组或市电二、配合比设计为了经济、合理地确定水泥搅拌桩加固地基的技术参数,确定与地基土加固相适应的水泥品种、标号和掺入量,各施工标段承包人和监理单位在施工前都必须根据设计文件提供的地质资料,选取典型地段钻探取样,进行室内配合比试验,试验方法可参照《粉体喷搅法加固软弱土层技术规范》(TB10113-96)、《建筑地基处理技术规范》(JGJ79-2002)进行。

1、原材料①水泥宜选择购买信誉好、质量稳定的大型水泥厂家生产的符合设计要求的普通硅酸盐水泥。

配合比设计时所用水泥品牌应与大规模施工时拟采用的品牌、标号一致,经检验合格后用于配合比设计。

②试料土在需要加固处理的软弱地基内,选择有代表性的土层,钻探取样采集必要数量的试料土。

试料土含水量必须在同一地层不同部位至少3处取样判定。

③外掺剂严格按设计要求的外掺剂种类或按省市高指要求选用。

2、配合比设计①试料土制备试料土制备时应除去土中所夹有的贝壳、树枝、草根等杂物;当采用湿法进行配合比设计时,应采取措施,保证土料的天然含水量;当采用干法进行配合比设计时,土料应粉碎、过5mm筛,室内加水至重新配制成相当于天然含水量的试料土,放置24小时,并防止水份蒸发。

②水泥用量水泥用量应按施工图设计文件要求取中值、+5kg/m和-5kg/m三个水泥用量进行试验,地质情况较复杂时,可在此基础上适当增加+10kg/m、-10kg/m等水泥用量的试验;采用外掺剂时,根据设计文件或市高指要求,选择外掺剂的种类和掺入量。

根据室内配合比试验结果确定实际施工时水泥用量以及外掺剂的品种和掺入量。

③试件的制作及养护试料土必须与水泥、外掺剂充分搅拌均匀,每个试件所需的试料土、水泥、外掺剂的质量必须按拟定的配合比事先用天平称量,并控制试件达到一定的密度;试件的制模尺寸应为70.7mm×70.7mm×70.7mm的立方体。

试件可在振动台上振实,也可人工捣实。

每个制成的试样应连试模称取质量,同一类型试件质量误差不得大于0.5%;应将制作好的试件带模放入保湿箱内进行养护(如脱模养护,必须等试块完全成型后,方能脱模);试件养护温度应为20±3℃,湿度应为75%;试件养护龄期宜为7d、28d、90d。

④试件强度测定试件强度严格按《软土地基搅拌桩加固法技术规程》(YBJ225-91)进行测定,每组试件必须有三个以上平行试验。

水泥土的强度以28天试块强度为准,一般要求R28≥0.8MPa,R90≥1.2MPa,具体数值应以施工图设计文件为准。

三、现场工艺性试桩1、试桩目的根据室内配合比试验结果,施工单位必须考虑到不同的地质情况,进行现场工艺性试桩,以验证室内配合比,确定主要施工工艺指标。

试验桩一般应在十根左右,在条件受到限制时,每种配合比不得少于二根。

试桩时监理和业主代表应到场,同时应进行试桩工艺的详细记录。

试验桩施工原则上在室内配合比试验28天强度确定以后进行,若工期紧并有施工经验时,经现场监理及市高指批准,可通过7天室内配合比试验成果确定试桩,但室内配合比试验7天的强度不得低于0.5MPa。

2、浆(湿)喷桩试桩:试桩要求满足设计水泥浆喷入量的各种技术参数。

①钻进速度:V≤1.0 m/分钟钻进喷浆速度:V≤0.4~0.7m/分钟②平均提升速度:喷浆时Vp≤0.4~0.7m/分钟复搅时Vp≤0.8 m/分钟③搅拌速度:V=30~50转/分钟④喷浆时泵内泵送能力30~50 L/分钟,并按机械类型及管道长度调整。

通过试桩,要求能够掌握下钻、提升的困难程度;确定钻头进入硬土层电流变化程度;确定水泥浆液密度;确定合适的输浆泵的输浆量;掌握水泥浆经浆泵到达搅拌机喷浆口的时间、搅拌桩机提升速度、复搅下沉、复搅提升速度等施工参数。

3、粉喷桩试桩:试桩要求满足设计水泥喷入量的各种技术参数①钻进速度:V≤1.0 m/分钟;②平均提升速度:Vp≤0.8m /分钟③搅拌速度:V≈30转/分钟④钻进、复搅与提升时管道压力0.1MPa≤p≤0.2MPa⑤喷灰时管道压力:一般应≥0.5Mpa通过试桩应掌握下钻及提升的困难程度,确定钻头进入硬土层电流变化程度;确定合适的输灰泵的输灰量;掌握水泥干粉经输灰泵到达搅拌机喷灰口的时间;掌握预搅下钻速度、粉体搅拌桩机提升速度、复搅下沉、复搅提升等施工参数。

四、现场施工1.开工前准备:(1)由市高指组织对工艺性试桩进行质量检测;(2)根据工艺性试桩的检测结果编写施工组织设计,经驻地监理组审查,提出书面审查意见后,报总监(或总监代表)审批同意后方可施工;(3)编写安全操作条例,落实安全措施,经驻地监理工程师审批后方可施工;(4)搅拌桩施工的场地应事先平整,清除地上、地下一切障碍物(包括大块石,树根和生活垃圾);(5)场地低洼处,沟塘处应及时排水,清淤及回填(压实度达到80%),不得回填杂土;(6)进行桩位放样;(7)准备好施工所需的水泥等原材料,并经检验合格。

2.施工工艺:(1)浆(湿)喷桩施工工艺:①定位将深层搅拌机移到指定桩位,对中,双向调整桩机垂直度。

②浆液配制根据试桩检测结果确定的配合比严格控制水灰比,加水应经过核准的定量容器。

水泥浆必须充分拌和均匀。

使用砂浆搅拌机制浆时,每次投料后拌和时间不得少于3分钟。

检测水泥浆液密度并记录。

③钻进、送浆将制备好的水泥浆经筛过滤后,倒入贮浆桶,开动灰浆泵,将浆液送至搅拌头。

喷浆有以下两种方式:A、钻进喷浆开动灰浆泵,浆液从喷嘴喷出并具有一定压力后,开始钻进搅拌,同时根据试桩结果调整灰浆泵压力档次,保证喷浆量满足要求。

在钻进过程中连续喷入水泥浆液。

钻进至设计桩长或硬土层后,应原地喷浆搅拌30秒。

如局部位置存在喷浆不足的情况时,应在反转提升的过程中进行补浆。

B、提升喷浆在钻进过程中不喷浆,钻进至设计桩长或硬土层后,开动灰浆泵,并根据试桩结果调整灰浆泵压力档次,保证喷浆量满足要求。

将搅拌头自桩端反转匀速提升搅拌,并连续喷入水泥浆液,直至地面。

如局部位置存在喷浆不足的情况时,应在复搅的过程中进行补浆。

④复搅钻头提升至地面后,应立即反向钻进复搅,复搅深度原则上应为桩身全长,如无法进行全程复搅,应报监理工程师批准。

在复搅过程中,应对局部喷浆不足的桩身部位进行补浆,并防止喷浆口堵塞。

⑤资料打印成桩后,在钻机移动前打印施工过程资料和成桩资料,严禁移机后补打资料。

成桩资料打印必须有旁站监理监督,打印完成后交旁站监理签认。

⑥清理搅拌叶片上包裹的土块及喷浆口,桩机移至另一桩位施工。

(2)粉喷桩施工工艺①定位将粉喷桩机移到指定桩位,对中,双向调整桩机垂直度。

②启动粉喷钻机,搅拌钻进直至加固深度,此时不喷射水泥。

但为了不使喷口堵塞,需连续不断喷出压缩空气。

③钻头钻进至设计标高或硬土层后,启动粉体发送器,并使搅拌钻头反向旋转提升,同时连续喷射水泥粉体。

④搅拌钻头提升距地面30~50cm时应关闭粉体发送器,防止水泥溢出地面污染环境。

⑤钻机钻进速度及提升速度应根据试桩的结果确定。

成桩宜采用2次搅拌工艺,即预搅钻进、提升喷粉搅拌。

喷粉搅拌时,钻头每转1圈的上提量以1.0~1.5cm为宜。

⑥复搅,对喷粉量不足段进行补灰。

在喷粉成桩过程中随时监测喷粉量。

断面用灰量应满足要求,完成1根桩后应测量用粉量,对喷粉量达不到设计要求的桩应立即复搅复喷。

⑦成桩后,在钻机移动前打印施工过程资料和成桩资料,严禁移机后补打资料。

成桩资料打印必须有旁站监理监督,打印完成后交旁站监理签认。

⑧成桩完毕,清理搅拌叶片上包裹的土块及喷灰口,桩机移至另一桩位施工。

3.施工注意事项:为了保证施工质量,施工单位要根据工艺试桩确定的各种操作技术参数制定施工要点,并在每台桩机上的醒目的标牌明示。
