配电箱验收表
配电柜箱安装检验批
施工质量验收规范的规定
施工单位检查评定记录
监理(建设) 单位验收记录
1 金属框架的接地或接零
第6.1.1条
√
主
2 手车抽出式柜的推拉和动、静触 头检查
控
项 3 成套配电柜的交接试验
目 4 柜间线路绝缘电阻测试
第6.1.3条 第6.1.4条 第6.1.6条
合格
5 二次回路耐压试验
第6.1.7条
1 柜间或与基础型钢的连接
≤5
合格
7 柜、盘等垂直度允许偏差
≤1.5‰ 1 0 1.5
施工单位检查 评定结果
专业工长(施工员)
×××
施工班组长
×××
主控项目、一般项目全部合格 。
项目专业质量检查员： ×××
×年×月×日
监理(建设)单位 验收结论
同意验收
专业监理工程师： (建设单位项目专业技术负责人) ×××
×年×月×日
第6.2.2条
√
2 柜间安装相互间接缝、成列盘面 第6.2.3条 偏差检查
3 柜内部检查试验
第6.2.4条
一 4 柜间配线
第6.2.6条
般
项 5 柜与其面板间可动部位的配线 第6.2.7条
√
目
不直度(mm/m)
基础型钢安 6 装允许偏差 水平度(mm/全长)
≤1
0.8
1. 5
≤5
1 1.2 1
不平行度(mm/全长)
成套配电柜、控制柜(屏、台)和动力、 照明配电箱(盘)
060103 京建 060202
060601
单位(子单位)工程名称
××工程
分部(子分部)工程名称
安装
验收部位
电气设备安装验收表
现场设有配电室时，其设置应符合规范要求。
电箱及
箱内电器
开关箱铁皮厚度≮1.2mm，配电箱铁皮厚度≮1.5mm。箱体应有箱体门和操作门，门、锁齐全，并有标识及分路图。箱门与箱体应进行电气连接。
配电箱、开关箱内的电器、连接线、N线和PE线端子板等配置及安装应符合规范要求。
津建安-施-44
电气设备安装验收表
编号：
验收负责人
参加验收人员
验收项目
电气设备安装验收标准
验收情况
结果
电箱设置
现场实行三级配电，并采用符合规范的标准配电箱、开关箱。分配电箱与开关箱间距不得超过30m，开关箱与用电设备间距不超过3m。
配电箱、开关箱应安装牢固，固定式箱体中心点距地高度1.4～1.6m、移动式箱体中心点距地高度0.8～1.6m。
总配电箱和开关箱必须安装漏电保护器，漏电保护器参数应匹配，动作应灵敏有效。
进出线
配电箱、开关箱进、出线应采用橡皮护套绝缘电缆，并按规定与箱内专用接线点进行压接。进、出线应与箱体固定。
其它
验收签字
验收结论：
电气负责人：安全负责人：项目负责人：
年月日年月日年月日
注:本表由施工单位填写，作为施工现场临时用电工程验收表的附件。

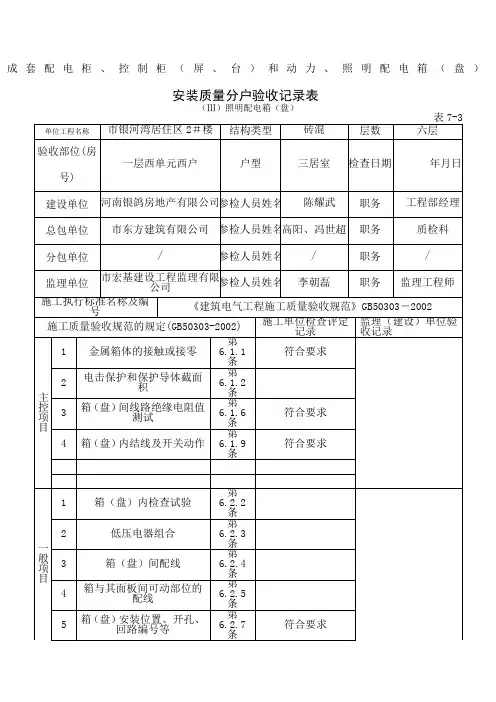

成套配电柜电气分户验收表
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）表7-3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量分户验收记录表（Ⅲ）照明配电箱（盘）。
1照明配电箱安装检验批质量验收记录表
报验申请表
工程名称：金融街·世纪中心·B座综合楼园林绿化工程
致：北京双圆工程咨询监理有限公司
我单位已完成了照明配电箱安装工作，现报上该工程报验申请表，请给予审查和验收。
附件：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表
承包单位（章）
项 目 经 理
日 期
审查意见：
项目监理机构
总/专业监理工程师
日 期
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录表
编号：
单位（子单位）工程名称
金融街·世纪中心·B座综合楼园林绿化工程
分部（子分部）工程名称
电气照明பைடு நூலகம்装
验收部位
园林景观照明配电箱
施工单位
江西群力建设工程有限公司
第6.1.6条
符合设计规范要求
4
箱（盘）内结线及开关动作
第6.1.9条
符合设计规范要求
一般项目
1
箱（盘）内检查试验
第6.2.4条
合格
2
低压电器组合
第6.2.5条
合格
3
箱（盘）间配线
第6.2.6条
合格
4
箱与其面板间可动部位的配线
第6.2.7条
合格
5
箱（盘）安装位置、开孔、回路编号等
第6.2.8条
合格
6
第6.1.6条
符合设计规范要求
4
箱（盘）内结线及开关动作
第6.1.9条
符合设计规范要求
一般项目
1
箱（盘）内检查试验
第6.2.4条
合格
配电箱进场验收表
工程名称
供货单位
产品型号
进货
数量
价格（元/台）
XXX建设项目
序号
验 收 内 容
验 收 情 况
（合格、不合格）
处 理 结 果
（使用；退场；其它）
1
箱体用冷轧钢板制作合格使用源自2箱体颜色要求橘红色
合格
3
配电箱箱体钢板厚度不小于1.5mm
合格
4
开关箱箱体钢板厚度不小于1.2mm
合格
5
配电箱角钢支架不小于4 mm 40 mm 40 mm
合格
10
总箱和分箱内必须装设总隔离开关和各分路隔离开关
合格
11
开关箱内进线端必须装设隔离开关、隔离开关负荷侧装设漏电保护器
合格
12
配电箱、开关箱箱门与箱体之间必须采用编织软铜线电气连接
合格
13
配电箱的警示标志清晰明显、箱内有接线系统图
合格
安全主管签字：
临电主管签字：
送货人签字：
年月日
合格
6
开关箱角钢支架不小于3 mm 30 mm 30 mm
合格
7
一级箱漏电保护器额定漏电动作电流与额定动作时间的乘积不得大于30mA·s
合格
8
二级箱漏电保护器的额定漏电动作电流不得大于75mA、漏电动作时间不大于 0.1s
合格
9
三级箱漏电保护器的额定漏电动作电流不得大于30mA、漏电动作时间不大于 0.1s
电气工程成套配电柜、动力柜、配电箱检验批质量验收记录表
5
低压电器组合应符合下列规定：
1、发热元件安装在散热良好的位置；
2、熔断器的熔体规格、自动开关的整定值符合设计要求；
3、切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；
4、信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；
5、外壳需接地（PE）或接零（PEN）的，连接可靠；
1、每路配电柜开关及保护装置的规格、型号，应符合设计要求；
2、相间和相地间的绝缘值应大于0.5MΩ。
3、电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于10 MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
6
柜、屏、台、箱、盘间线路的线间和线绝对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ
4、箱（盘）安装牢固，垂直度允许偏差1.5‰；底边距地面1.5m，照明配电板底边距地面不小于1.8m。
施工单位检
查评定结果
项目专业质检员：年月日
监理（建设）
单位验收结论
专业监理工程师
（建设单位项目专业技术负责人）：年月日
3、照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。
一
般
项
目
1
项次
项目（基础型钢安装）
允许偏差
(mm/m)
(mm/全长)
1
不直度
1
5
2
水平度
1
5
3
不平行度
/
5
2
柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。
3
柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2㎜，成列盘面偏差不应大于5㎜。
动力配电箱柜安装检验批质量验收记录(车间)
2
导线连接、回路
第15.5.5条
导线连接无松动，保护、控制、测量、信号等回路正常。
合格
勘察设计单位 现场确认情况（需要时）
无需勘察设计单位现场确认
现场负责人： 年 月 日
施工单位检查
评定结果
专职质量检查员：2011年 3 月 5 日
检查评定合格分项工程技术负责人：2011年 3 月 5 日
分项工程负责人：2011年 3 月 5 日
合格
2
导线连接、回路
第15.5.5条
导线连接无松动，保护、控制、测量、信号等回路正常。
合格
勘察设计单位 现场确认情况（需要时）
无需勘察设计单位现场确认
现场负责人： 年 月 日
施工单位检查
评定结果
专职质量检查员：2011年 3 月 5 日
检查评定合格分项工程技术负责人：2011年 3 月 5 日
分项工程负责人：2011年 3 月 5 日
监理单位
验收结论
同意验收
监理工程师： 2011年 3 月 5 日
动力配电箱（柜）安装检验批质量验收记录表
09030804004
单位工程名称
北京地区列车餐饮加工配送基地工程
分部工程名称
车间动力
分项工程名称
动力配电箱（柜）安装
验收部位
主楼 四层 1轴-17轴/A轴-K轴
施工单位
中铁电气化局集团第一工程有限公司
监理单位
验收结论
同意验收
监理工程师： 2011年 3 月 5 日
动力配电箱（柜）安装检验批质量验收记录表
09030804006
单位工程名称
北京地区列车餐饮加工配送基地工程
分部工程名称
成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录1
/
9
连接柜、台、箱、盘面板上的电器连 接导线
第5.2.9条
/
箱体开孔和箱盖、涂层
/
箱（盘）内回路编号及标
照明 识
10
配电 箱(盘)
箱（盘）制作材料
第5.2.10条
/ /
安装 安装质量
/
/
/
/
/
/
/
/
/
/
///垂直度‰)≤1.5/
/
/
施工单位 检查结果
经检查，符合设计及施工规范要 求
专业工长： 项目专业质量检查员：
/
≤2
/
≤5
/
检查记录
/ / / / / 间距符合设计要求 符合设计要求 进出口防火措施符合设计要求 / / / / /
检查 结果
/ / / / / √ √ √ / / / / /
6 柜、台、箱、盘内检查试验
第5.2.6条
/
/
/
7 低压电器组合
第5.2.7条
/
/
/
8 柜、台、箱、盘间配线
第5.2.8条
柜、台、箱相互间或与基础型钢间 3 的连接
柜、台、箱进出口防火措施
4
室外安装的落地式配电（控制） 柜、箱的基础
安装牢固，且不应设置在
水管的正下方
一 柜、台
般 项
5
、 箱、盘
目 安装
允
垂直度(‰)
许 偏
相互间接缝(mm)
差
成列盘面(mm)
全/全 第5.2.3条
全/全
第5.2.4条
/
第5.2.5条
/
≤1.5
成套配电柜、控制柜(台、箱)和配电箱(盘)安装 检验批质量验收记录（续）
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录表
符合要求
4
箱（盘）内结线及开关动作
第6.1.9条
符合要求
一般项目
1
箱（盘）内检查试验
第6.2.4条
符合要求2低压电器组合源自第6.2.5条符合要求
3
箱（盘）间配线
第6.2.6条
符合要求
4
箱与其面板间可动部位的配线
第6.2.7条
符合要求
5
箱（盘）安装位置、开孔、回路编号等
第6.2.8条
符合要求
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表
GB50303-2002
（Ⅲ）照明配电箱（盘）
060501
单位（子单位）工程名称
********************改造安置房1#住宅楼
分部（子分部）工程名称
建筑电气（电气照明安装）工程
验收部位
一层配电箱安装
施工单位
********************公司
项目经理
******
分包单位
/
分包项目经理
/
施工执行标准名称及编号
企标：成套配电柜及动力开关柜安装工艺标准Q/HXJS-DQ-10
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属箱体的接地或接零
第6.1.1条
符合要求
2
电击保护和保护导体截面积
第6.1.2条
符合要求
3
箱（盘）间线路绝缘电阻值测试
6
垂直度允许偏差
≤1.5‰
1.2、1.0、1.2、1.2
施工单位检查评定结果
专业工长（施工员）
配电箱监理验收记录表
工程名称
宁波市江东北区污水处理厂提标改造工程
检查时间
验收项目
验收内容
结果Biblioteka 强制标准三级配电、三级保护；一箱一机一闸一漏。
电箱检查
金属电箱外壳接地保护，箱内隔离开关、漏电保护器等电气装置齐全可靠。
接地或接零
严禁接地接零混接，接地体符合要求，接地体不宜用螺纹钢，应采用TN-S系统保护接零。保护零线应单独敷设，严禁安装开关式断容器。
配电箱监理验收记录表
工程名称
宁波市江东北区污水处理厂提标改造工程
检查时间
验收项目
验收内容
结果
强制标准
三级配电、三级保护；一箱一机一闸一漏。
电箱检查
金属电箱外壳接地保护，箱内隔离开关、漏电保护器等电气装置齐全可靠。
接地或接零
严禁接地接零混接，接地体符合要求，接地体不宜用螺纹钢，应采用TN-S系统保护接零。保护零线应单独敷设，严禁安装开关式断容器。
配电箱监理验收记录表
工程名称
宁波市江东北区污水处理厂提标改造工程
检查时间
验收项目
验收内容
结果
强制标准
三级配电、三级保护；一箱一机一闸一漏。
电箱检查
金属电箱外壳接地保护，箱内隔离开关、漏电保护器等电气装置齐全可靠。
接地或接零
严禁接地接零混接，接地体符合要求，接地体不宜用螺纹钢，应采用TN-S系统保护接零。保护零线应单独敷设，严禁安装开关式断容器。
配电箱入场验收表
电气工程
检查项目
检查结果
漏电保护器参数符合要求（动作时间≤ 5 0.1s，动作电流≤30mA）、安装稳固、能
正常工作【适用于开关箱】
6
接电端子安装稳固，按规范要求连接
7
相线、工作零线、保护零线连接正确
8
箱门电气连接正确
9 重复接地连接正确【适用于分配电箱】
综合验收结论：
检查验收人 （专职电工）
检查验收人 （专业施工员）
检查验收人 （安全员）
配电箱安装验收表
工程名称
施工单位 配电箱安装位置
（或编号） 序号
国家核与辐射安全监管技术研发基地建设项目
河北大地建设科技有限公司
施工内容 使用班组
土护降
检查项目
检查结果
备注
1 配电箱体能够防风、防尘、防水、防沙
2
箱体设门并配锁，且连接牢固
3
接入、接出电缆符合三相五线制要求
4
控制开关参数符合要求、安装稳固、能正 常工作
漏电保护器参数符合要求（动作时间≤ 5 0.1s，动作电流≤30mA）、安装稳固、能
正常工作【适用于开关箱】
6
接电端子安装稳固，按规范要求连接
7
相线、工作零线、保护零线连接正确
8
箱门电气连接正确
9 重复接地连接正确【适用于分配电箱】
综合验收结论：
检查验收人 （专职电工）
检查验收人 （专业施工员）
检查验收人 （安全员）
综合验收结论：
检查验收人 （专职电工）
检查验收人 （专业施工员）
检查验收人 （安全员）
验收时间 验收时间 验收时间
验收意见：
年月日
配电箱安装验收表
(参考)成套配电柜、照明配电箱检验批质量验收表
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）表13.3.3 GB50303-2002河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）表13.3.3 GB50303-2002河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
户内配电箱安装一户一验质量验收记录表表格格式
户内配电箱安装“一户一验”质量验收记录表
单位工程名称
施工单位
参检人员姓名
职务
分包单位
参检人员姓名
职务
建设单位
参检人员姓名
职务
监理单位
参检人员姓名
职务
施工执行标准名称及编号
施工质量验收规范规定
检查评定记录
监理(建设)单位验收记录
主控项目
1
金属箱体的接地或接零可靠
2
保护导体截面符合规范要求
3
漏电开关测试
回路
时间
电流
4
开关、母排压线可靠、符合工艺要求
一般项目
1
配线正确，同回路线色一致，观感良好
2
箱体、箱盖观感良好
3
有金属铭牌、系统图，标识打印清晰
4
灯具回路控制与照明箱及回路的标识一致
5
施工单位检查评定结果
总包单位质量检查员（签章）：
分包ห้องสมุดไป่ตู้位质量检查员（签章）： 年 月 日
监理单位验收结论
监理工程师（签章）： 年 月 日
建设单位验收结论
建设单位专业技术负责人（签章）： 年 月 日
电气设备安装验收表
电气设备安装验收表
编号：
施工单位
工程名称
设备名称编号
验收日期
验收负责人
参加验收人员
验收项目
电气设备安装验收标准
验收情况
结果
电箱设置
现场实行三级配电，并采用符合规范的标准配电箱、开关箱。分配电箱与开关箱间距不得超过30m，开关箱与用电设备间距不超过3m。
现场实行级配电，箱体符合规范要求
配电箱、开关箱应安装牢固，固定式箱体中心点距地高度1.4～1.6m、移动式箱体中心点距地高度0.8～1.6m。
箱体使用砌筑台，箱体中心点距离地面m
配电箱、开关箱周边应留有足够的安全操作距离，并设有明显警示标志和灭火器材。
现场设有配电室时，其设置应符合规范要求。
箱体操作距离宽敞，四周无杂物，设有明显警示标志及灭火器材
箱体电箱进、出线采用橡皮护套绝缘电缆，并按规定与箱内专用接线点进行压接
其它
验收签字
验收结论：
电气负责人：安全负责人：ቤተ መጻሕፍቲ ባይዱ目负责人：
年月日年月日年月日
注:本表由施工单位填写，作为施工现场临时用电工程验收表的附件。
箱体内的电器，连接线、N线和PE线端子板等符合要求
总配电箱和开关箱必须安装漏电保护器，漏电保护器参数应匹配，动作应灵敏有效。
箱体内设型号断路器一台，下设台型漏电保护器，额定电流为400A，漏电动作电流为mA，不动作电流mA，动作时间s
进出线
配电箱、开关箱进、出线应采用橡皮护套绝缘电缆，并按规定与箱内专用接线点进行压接。进、出线应与箱体固定。
电箱及
箱内电器
开关箱铁皮厚度≮1.2mm，配电箱铁皮厚度≮1.5mm。箱体应有箱体门和操作门，门、锁齐全，并有标识及分路图。箱门与箱体应进行电气连接。
照明配电箱安装检验批质量验收记录表
4
箱与其面板间可动部位的配线
合 格
5
箱（盘）安装位置、开孔、回路编号等
合 格
6
垂直度允许偏差
≤‰
‰
‰
‰
‰
‰
‰
‰
‰
‰
‰
施工单位检查
评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
监理工程师：
（建设单位项目专业技术负责人） 年 月 日
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属箱体的接地或接零
符合设计规范要求
2电击保护和Βιβλιοθήκη 护导体截面积符合设计规范要求
3
箱（盘）间线路绝缘电阻值测试
符合设计规范要求
4
箱（盘）内结线及开关动作
符合设计规范要求
一般项目
1
箱（盘）内检查试验
合 格
2
低压电器组合
合 格
3
箱（盘）间配线
甬统表C02-123
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录表
编号：
单位（子单位）工程名称
白沙湾玫瑰园三期西区
分部（子分部）工程名称
电气照明安装
验收部位
景观电气
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
《建筑电气工程施工质量验收规范》GB50303-2002
电气设备安装验收表
电气设备安装验收表
1. 项目基本信息
- 项目名称：
- 安装单位：
- 项目负责人：
- 安装地点：
- 联系
3. 验收标准
- 所有电气设备安装位置符合设计要求；
- 设备连接正确、紧固可靠；
- 设备及设备间线缆符合规定，并有明确标识；
- 设备的配电回路、接地线符合规范要求；
- 设备的保护措施完善，标识清晰；
- 设备的工作可靠，性能符合设计要求；
- 安装区域整洁，无明显隐患；
- 安装质量与安装图纸相符。
4. 验收结果说明
- 合格：设备安装符合标准要求，验收通过；
- 不合格：设备安装存在问题，需整改后重新验收；- 备注：对设备安装的任何特殊情况或说明。
5. 签名
- 项目负责人（签字）：
- 安装单位负责人（签字）：
- 验收时间：
- 备注：若验收不通过，请注明原因和整改措施。
以上为电气设备安装验收表，请按照实际情况填写，并确保所有项均得到验收。
如有问题，请及时与项目负责人或安装单位负责人联系。
谢谢合作！
注意：安装验收表仅作为参考，实际填写中应根据具体项目情况进行调整。
