各类型阀门培训
《阀门培训资料》课件
正确安装
按照要求正确安装阀门 ，确保阀门的位置和方
向正确。
操作规范
操作阀门时，应按照规 定的操作规范进行，避 免过快开关阀门或强行
操作。
定期维护
定期对阀门进行检查和 维护，确保阀门的正常
运行和使用寿命。
阀门维护与保养
清洁
定期清洁阀门，去除灰尘和污 垢。
检查密封
检查阀门的密封性能，如发现 泄漏应及时处理。
01
杂质或异物进入阀门内部，
卡在密封面或运动部件上。
02
03
阀杆弯曲或断裂，影响阀门 的正常运动。
04
05
密封面磨损或粘结，导致阀 门关闭不严或无法开启。
阀门寿命短
阀门寿命短可能是由于选型 不当、使用条件恶劣或维护 不当等原因造成的。
04
使用过程中受到强烈振动或 冲击，影响阀门寿命。
01 03
•·
闸阀
总结词
结构简单，密封性能好，流体阻力小
详细描述
闸阀是一种常见的阀门类型，其结构简单，易于维护和操作。由于闸板的直线 运动，闸阀的流体阻力较小，且密封性能较好，适用于各种介质和温度。
截止阀
总结词
密封性能好，流体阻力大，开启和关 闭力矩较大
详细描述
截止阀的密封性能较好，适用于高压 和高温的场合。由于阀杆和阀瓣的连 接方式，截止阀的流体阻力较大，且 开启和关闭力矩也相对较大。
球阀
总结词
启闭迅速，流体阻力小，适用于 高温高压场合
详细描述
球阀的启闭迅速，且流体阻力较 小。由于球形阀芯的设计，球阀 的密封性能较好，适用于高温高 压的场合。
蝶阀
总结词
结构简单，操作方便，密封性能较差
详细描述
阀门知识培训
引言概述：
阀门是工业管道系统中重要的控制装置之一，用于调节和控制流体的流量、压力和流向。
本文以阀门知识培训为主题，旨在介绍阀门的基本概念、分类、原理、选型和使用注意事项，以帮助读者更好地理解和运用阀门。
正文内容：
一、阀门的基本概念与分类
1.1阀门的定义和作用
1.2阀门的分类及常见类型
1.3阀门的构造与组成部件
1.4阀门的工作原理和操作方式
1.5阀门的标准与规范
二、阀门的原理与工作方式
2.1阀门的工作原理
2.2阀门的密封形式
2.3阀门的开启与关闭方式
2.4阀门的流量特性与调节性能
2.5阀门的可靠性与寿命
三、阀门的选型与安装
3.1阀门的选型原则与依据
3.2阀门的参数与性能指标
3.3阀门的材质与耐腐蚀性能3.4阀门的尺寸与连接方式
3.5阀门的安装与维护
四、阀门的使用注意事项
4.1阀门的操作与控制
4.2阀门的维护与保养
4.3阀门的故障与排除
4.4阀门的安全与环保
4.5阀门的应用与发展趋势
五、阀门知识的应用案例分析
5.1阀门在石油化工行业的应用5.2阀门在电力行业的应用
5.3阀门在水处理行业的应用5.4阀门在制药行业的应用
5.5阀门在建筑行业的应用
总结：
通过本文的阀门知识培训，我们了解了阀门的基本概念、分类、原理、选型和使用注意事项。
阀门作为控制流体的重要装置，其选择、安装和维护非常重要。
只有深入了解和掌握阀门的知识，我们才能更好地使用和管理阀门，确保工业管道系统的安全运行和高效运行。
期望本文能为读者提供一些有用的信息和建议，使其在实际工作中能够灵活运用阀门知识。
阀门基础知识培训
阀门基础知识培训一、阀门的定义和分类阀门是指用来控制流体（液体、气体、固体）流动的装置，主要用于控制流体的流量、压力、温度以及流向。
根据其结构和工作原理的不同，阀门可以分为很多种类，常见的有闸阀、球阀、蝶阀、止回阀、截止阀等。
1. 闸阀：通过提升阀杆上的闸板，使闸板升起或降下，从而实现阀门的开启或关闭。
闸阀主要用于截断管道中的流体，通常用于中小口径的管道。
2. 球阀：球阀是以球体为封闭件，通过旋转球体来实现阀门的开启或关闭。
球阀具有结构简单、密封性能好、操作方便等优点，广泛应用于各种管道系统中。
3. 蝶阀：蝶阀以蝶板为开启和关闭元件，通过旋转蝶板来控制流体的通断。
蝶阀具有结构简单、体积小、重量轻等优点，适用于大口径的管道。
4. 止回阀：止回阀是一种防止流体倒流的装置，安装在管道上可以阻止反向流动的发生，通常用于水处理、供水系统等领域。
5. 截止阀：截止阀是用来控制流体的流通或截断的装置，通过提升或降低阀杆上的阀芯来实现开启或关闭。
二、阀门的主要零部件1. 阀体：阀体是阀门的主要外壳，承受着流体的压力，也是阀门内部零部件的安装位置。
阀体的材质通常为铸铁、铸钢、不锈钢等。
2. 闸板/球体/蝶板：这些部件是阀门的开启和关闭元件，用来控制流体的通断。
3. 阀杆：阀杆是用来控制开启和关闭元件的升降，通常与手轮或执行机构连接。
4. 密封件：阀门的密封性能直接影响到阀门的使用效果，因此阀门内部有多处密封结构，包括阀座密封、阀杆密封等。
5. 手轮/执行机构：手轮是用手动操作的阀门上的开启和关闭装置，执行机构是通过电动、气动、液动等方式实现的自动化开闭装置。
三、阀门的安装和维护1. 阀门的正确安装可以保证其正常工作，通常需要注意以下几点：- 安装前应仔细检查阀门及管道的内部是否清洁，有无异物；- 安装阀门时，应根据阀门的标识正确确定安装方向；- 在阀门的安装过程中，应注意保护阀门的密封面，避免划伤或损坏。
2. 阀门的维护和保养对于延长阀门的使用寿命非常重要，常见的维护工作包括：- 定期润滑阀门的活动部件，保证阀门的灵活性；- 定期检查阀门的密封性能，如有泄漏现象需要及时处理；- 定期清洗阀门内部，防止因为积垢影响阀门的使用效果。
阀门知识培训课件.ppt
智能阀门发展趋势
分析智能阀门的发展趋势，如高精 度、高可靠性、智能化等方向的发 展。
智能阀门技术应用
介绍智能阀门在工业自动化领域中 的具体应用，如PID控制、远程监控 等。
新材料在阀门制造中的应用
新材料种类及其特点
01
介绍几种新型材料，如陶瓷、碳纤维、高分子材料等，及其在
阀门制造中的优点。
新材料在阀门制造中的应用案例
检查部件
检查各部件是否有损伤或磨损， 如有问题进行修复或更换。
拆卸阀门
按照阀门拆卸顺序，将阀门拆卸 成各个部件。
05
阀门常见问题及解决方案
阀门泄漏
01
02
03
阀门填料处泄漏
这是阀门泄漏的常见问题 ，主要是由于填料磨损或 压盖松动引起。解决方法 是更换填料或拧紧压盖。
阀门法兰泄漏
这可能是由于螺栓松动或 垫片损坏引起。解决方法 是重新拧紧螺栓或更换垫 片。
阀门寿命缩短问题
阀门质量差
低质量的阀门容易在使用过程中出现 问题，导致寿命缩短。解决方法是选 择高质量的阀门。
不正确的使用和维护
不正确的使用和维护可能导致阀门寿 命缩短。解决方法是按照说明书正确 使用和维护阀门。
06
阀门发展趋势与新技术应 用
智能阀门发展现状及趋势
智能阀门发展现状
介绍智能阀门的概念、特点以及 在工业自动化领域中的应用。
01
02
03
04
阀体
是阀门的主要部分，用于容纳 和控制流体的流动。
阀盖
与阀体相连接，用于封闭和保 护内部部件。
阀瓣
控制流体流动的部件，可以打 开或关闭以实现流体的控制。
操作机构
用于操作阀分类

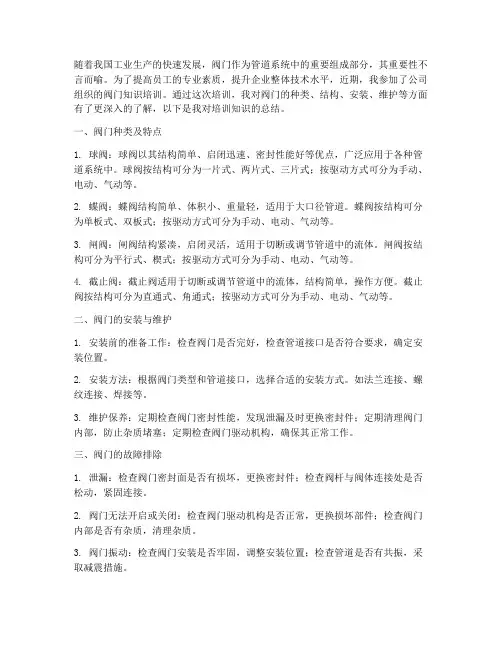

阀门培训知识总结范文
随着我国工业生产的快速发展，阀门作为管道系统中的重要组成部分，其重要性不言而喻。
为了提高员工的专业素质，提升企业整体技术水平，近期，我参加了公司组织的阀门知识培训。
通过这次培训，我对阀门的种类、结构、安装、维护等方面有了更深入的了解，以下是我对培训知识的总结。
一、阀门种类及特点1. 球阀：球阀以其结构简单、启闭迅速、密封性能好等优点，广泛应用于各种管道系统中。
球阀按结构可分为一片式、两片式、三片式；按驱动方式可分为手动、电动、气动等。
2. 蝶阀：蝶阀结构简单、体积小、重量轻，适用于大口径管道。
蝶阀按结构可分为单板式、双板式；按驱动方式可分为手动、电动、气动等。
3. 闸阀：闸阀结构紧凑，启闭灵活，适用于切断或调节管道中的流体。
闸阀按结构可分为平行式、楔式；按驱动方式可分为手动、电动、气动等。
4. 截止阀：截止阀适用于切断或调节管道中的流体，结构简单，操作方便。
截止阀按结构可分为直通式、角通式；按驱动方式可分为手动、电动、气动等。
二、阀门的安装与维护1. 安装前的准备工作：检查阀门是否完好，检查管道接口是否符合要求，确定安装位置。
2. 安装方法：根据阀门类型和管道接口，选择合适的安装方式。
如法兰连接、螺纹连接、焊接等。
3. 维护保养：定期检查阀门密封性能，发现泄漏及时更换密封件；定期清理阀门内部，防止杂质堵塞；定期检查阀门驱动机构，确保其正常工作。
三、阀门的故障排除1. 泄漏：检查阀门密封面是否有损坏，更换密封件；检查阀杆与阀体连接处是否松动，紧固连接。
2. 阀门无法开启或关闭：检查阀门驱动机构是否正常，更换损坏部件；检查阀门内部是否有杂质，清理杂质。
3. 阀门振动：检查阀门安装是否牢固，调整安装位置；检查管道是否有共振，采取减震措施。
通过这次培训，我对阀门知识有了更加全面的了解，为今后的工作提供了有力支持。
在今后的工作中，我将不断积累经验，提高自身专业素质，为公司的发展贡献自己的力量。
阀门基础知识培训
铜合金不涂漆
三、密封面材料涂漆识别
铜合金：大红色 耐酸刚、不锈钢：天蓝色 蒙乃尔合金：深黄色 渗氮钢、渗硼钢：天蓝色 塑料：紫红色 硬质合金：天蓝色 橡胶：中绿色 铸铁：黑色 锡基轴承合金（巴氏合金）：淡黄色 注：1.阀座和启闭件密封材料不同时，按低硬度材料涂色
形式 接，内螺 内（外）螺
（外）螺纹
纹 纹，卡套
接通或截断管 路中的介质， 调节介质流量
手动
调节介质 流量
手动
法兰，内螺纹 法兰，外螺 纹，卡套
名称 用途
止回阀
阻止介质 倒流
安全阀
防止介质压力查过规 定数值，以保证安全
传动方式 自动
自动
减压阀
疏水器
降低介 阻止蒸汽逸漏，并迅 质压力 速排除管道及用热设
（可采用盲板方式），水从另一端引入（公称直径大的 阀门需采用带螺纹孔的试压盖），将阀体腔内空气排尽， 关闭件应开启，然后进行水压试验。试验压力按规定要 求进行，无任何规定的一般按1.5倍的公称压力进行。壳 体试验时，承压壁及阀体与阀盖联结处不得有可见渗漏， 在壳体试验压力下允许填料处泄漏，但当试验压力降到 密封试验压力时，应无可见泄漏。
2.密封性试验（严密性试验）
阀门的密封性试验，试验时应关闭阀门，水从阀 门入口端引入，在另一端检查其密封性能。如果 是闸阀，两端都应进行密封性试验。阀体及阀杆 的结合面以及填料部分的密封性试验可将阀门开 启后进行试验。
止回阀试验，应沿着使阀瓣关闭的方向引入介质 并施加压力。
截止阀试验，应在对阀座密封最不利的方向上向 启闭件加压。
阀门知识培训
按阀门旳功能分：
阀 门
多用阀
调整阀
分流阀
截断阀
阀门 分类（二）
按阀门公称压力
高压阀, PN =10～80兆帕
低压阀, PN ≤1.6兆帕；
超高压阀, PN ≥100兆帕
阀 门
真空阀，公称压力不大于原则大气压
1) 中压阀, PN =2.5～6.4兆帕；
阀门 分类（三）
（五）阀门大类简介 蝶 阀
蝶 阀
中线蝶阀
偏心蝶阀
单偏心蝶阀
双偏心蝶阀
三偏心蝶阀
（五）阀门大类简介 蝶 阀
中线蝶阀 中线蝶阀蝶板旳回转中心（即阀杆旳中心）位于阀体旳中心线和蝶板旳密封面截面上阀座采用合成橡胶。关闭时蝶板旳外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压确保蝶阀旳密封该阀可设计成法兰连接、对夹连接和单夹连接同杆可设计成通杆，穿销钉和两节杆六方头连接构造
（四）阀门大类简介 球阀
球 阀密封面主要构造形式和原理球 阀密封面主要构造形式和原理
（四）阀门大类简介 球阀
球 阀 密封面主要构造形式和原理
（五）阀门大类简介 蝶 阀
2.5 蝶阀 butterfly valve用圆形蝶板作启闭件并随阀杆转动，以实现启闭动作旳阀门。蝶阀构造简朴，开关迅速,体积小,重量轻和启闭力矩小。按对密封旳要求不同,蝶阀可分别设计成具有截断、调整或截断兼调整旳功能。蝶阀应用广，尤其是在低压大口径供水管道上有逐渐取代闸阀旳趋势。蝶阀旳最大口径已达10米。大口径蝶阀一般带有缓闭阻尼装置，以预防产生水击。蝶阀旳密封材料一般用橡胶，用于低温、高温或调整工况旳蝶阀，也使用金属密封材料。
（三）阀门大类简介 止回阀
2.3止回阀check valve 能自动阻止流体回流旳阀门,又称单向阀。一般,流体在压力作下使阀门旳阀瓣开启，并从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压力和本身重力旳作用下自动地将通道关闭，阻止流体逆流。按阀瓣运动方式不同，止回阀主要分为升降式、旋启式和蝶式 3类
阀门知识培训课件(标准版)
精选课件
6
• 3.按阀门机械运动分类 ① 直线运行阀（也叫直线阀），具有一个滑动阀杆推动一个闭合元件到开
关位置。闸阀、截止阀、胶管阀、隔膜阀、对开阀体阀、三通阀和角阀 等都属于此类最通用型式。 ② 旋转运动阀（也叫旋转阀）使用闭合元件在1/4转角或45°范围内，打 开或堵塞流道。它们被限制在一定压降下工作，易产生气穴和闪蒸现象。 目前已成熟，正加速应用。 • 4.按阀门开口尺寸分类 ① 全开口阀门：通过闭合元件的流动通道或面积小于管线内径限制流量到 某个范围或无明显限制，主要用于开关和断路工况，如某些闸阀或球阀。 ② 缩口阀门：闭合元件节制流量的阀门。其开口流动面积小于管线内径面 积。目的是通过减流或通过节流控制流量。如截止阀、旋塞阀与阀门进 口和出口内径相同的流动面积，可产生压降、通过节流区后可使压力恢 复。
可符合一个、二个或所有三类分类。如果特殊阀体类型和特殊分类视为 等同时，用户应小心。 • 2.按应用分类： ① 通用工况阀门：压力ANSI的150级至600级之间（DN16到DN100）；温度50 ～650℉之间（-46 ～343℃），非腐蚀介质和普通压降而不会导致气 穴和闪蒸。阀体材料为碳钢和不锈钢，使用广泛。 ② 特殊工况阀门：定做制造，单一应用，使用特定工况，高温、高压、腐 蚀介质，如管制阀等。 ③ 严重工况阀门：特殊特性以处理挥发性物质，在高压降导致的严重气穴、 闪蒸、堵塞或高噪音等级，可设置特殊执行机构。如多级降压阀芯。
精选课件
5
(三)国外进口阀门分类 • 1.按功能分类： ① 双位式（开-关式）阀门：具有控制介质闭合和允许通过的功能；大多数
闸阀是手工操作，自动操作只需增加执行机构； ② 止回阀：只允许介质流向一个方向；所有单向阀都是止回阀； ③ 节流阀：可在全开至全关的任一点上调节介质；调整流量、温度、压力；
阀门培训内容
阀门培训内容一、前言阀门是流体输送系统中的控制部件，具有截止、调节、导流、稳压、分流、溢流、泄压等功能。
阀门广泛应用于石油、化工、天然气、电力、冶金、食品、制药等行业。
为了提高阀门使用效率，保障生产安全，降低维护成本，本培训旨在使参训人员全面了解阀门的结构、原理、选型、安装、调试、维护及故障处理等方面的知识。
二、阀门基础知识1. 阀门分类阀门按照结构可分为截止阀、球阀、蝶阀、闸阀、截止止回阀、安全阀等；按照驱动方式可分为手动、电动、气动、液压等；按照连接方式可分为法兰连接、螺纹连接、焊接连接等。
2. 阀门结构及工作原理阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等组成。
阀门通过改变阀门通道的截面积，实现流体的截止、调节、导流等功能。
不同类型的阀门具有不同的工作原理，如截止阀通过升降阀瓣实现截止，球阀通过旋转球体实现截止，蝶阀通过旋转蝶板实现调节等。
3. 阀门材质及密封面材料阀门的材质和密封面材料对阀门的使用性能和寿命具有重要影响。
阀门材质包括铸铁、碳钢、不锈钢、合金钢等；密封面材料包括橡胶、聚四氟乙烯、金属等。
根据流体介质的性质，选择合适的阀门材质和密封面材料。
三、阀门选型与安装1. 阀门选型（1）满足生产工艺要求；（2）保证流体介质安全、清洁、无泄漏；（3）操作简便，维护方便；（4）经济合理，降低成本。
2. 阀门安装（1）阀门安装方向应正确；（2）阀门与管道连接应牢固、严密；（3）阀门安装位置应便于操作、检修；（4）阀门安装高度应符合设计要求。
四、阀门调试与维护1. 阀门调试阀门调试主要包括手动操作、电动操作、气动操作等。
调试过程中，应检查阀门启闭是否灵活、密封是否严密、驱动装置是否正常。
对于特殊阀门，如安全阀、减压阀等，还需进行功能调试。
2. 阀门维护阀门维护主要包括日常检查、定期保养、故障排除等。
日常检查应关注阀门密封性能、驱动装置、连接部位等；定期保养应进行阀门清洗、润滑、更换密封圈等；故障排除应遵循先分析原因，后采取相应措施的原则。
阀门培训手册
阀门培训手册一、引言阀门是流体输送系统中的关键控制元件，广泛应用于石油、化工、电力、冶金、轻工、食品等行业。
为了确保阀门的正常运行，提高设备的安全性和经济效益，特制定本阀门培训手册。
本手册旨在为从事阀门安装、调试、维护和管理的工程技术人员提供系统的培训资料，帮助大家掌握阀门的基础知识和操作技能。
二、阀门基础知识1. 阀门分类阀门根据结构特点、工作原理和用途可分为多种类型，如截止阀、球阀、闸阀、蝶阀、截止止回阀、调节阀等。
不同类型的阀门具有不同的性能特点和适用范围。
2. 阀门结构阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等部件组成。
阀体和阀盖承受介质压力，阀杆连接执行机构和阀瓣，阀瓣用于截断或调节介质流量，密封圈保证阀门的密封性能。
3. 阀门参数阀门的主要参数包括公称直径、公称压力、适用温度、适用介质等。
公称直径是指阀门连接管道的尺寸，公称压力是指阀门能承受的最大压力。
选择阀门时，需根据实际工况确定合适的参数。
4. 阀门材质阀门的材质直接影响阀门的使用寿命和性能。
根据适用介质和工况条件，阀门材质可分为铸铁、碳钢、不锈钢、合金钢等。
特殊工况下，还可选用非金属材质（如塑料、陶瓷等）。
三、阀门安装与调试1. 安装前的准备（1）检查阀门型号、规格是否符合设计要求；（2）检查阀门及其附件是否完好，密封圈是否损坏；（3）确保安装现场环境清洁，避免阀门受到污染；（4）准备必要的安装工具和设备。
2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴；（2）按照设计要求连接阀门执行机构（如电动装置、气动装置等）；（3）检查法兰连接处的密封垫片，确保无破损、老化等现象；（4）紧固螺栓，使法兰连接紧密。
3. 调试步骤（1）检查阀门执行机构是否正常，如电动装置的电源、气动装置的气源等；（2）操作阀门，观察阀门启闭是否灵活，有无卡阻现象；（3）检查阀门密封性能，观察有无泄漏；（4）根据实际工况，调整阀门的开度，满足系统要求。
阀门培训内容(二)
阀门培训内容（二）引言概述：在阀门培训内容（一）中，我们讨论了阀门的基本原理和分类。
阀门的正确使用和维护对保证工业生产和设备正常运行至关重要。
在本文中，我们将继续探讨阀门培训的内容，重点关注阀门的选型、安装与调试、故障排除、维护与保养以及阀门的新技术发展。
正文内容：一、阀门的选型1. 根据工艺要求确定阀门类型2. 考虑介质特性选择合适材质3. 考虑工作条件和环境因素4. 综合考虑阀门品牌和供应商信誉二、阀门的安装与调试1. 准备工作和施工前的检查2. 安装位置和布置原则3. 安装注意事项和阀门的固定4. 调试流程和参数调整5. 试运行和性能测试三、阀门的故障排除1. 常见故障的诊断和分析2. 阀门漏气和渗漏处理方法3. 阀门开关不灵或卡死的处理措施4. 阀门声音异常的原因和解决方案5. 阀门操纵装置故障排查与修复四、阀门的维护与保养1. 定期检查和保养计划制定2. 清洗和润滑剂的使用3. 阀门密封性能的检测和维护4. 阀门存放和保管要求5. 紧固件的定期检查和更换五、阀门的新技术发展1. 智能化阀门及相关控制技术2. 阀门自动化与远程监控3. 阀门材料和涂层的新型应用4. 阀门密封技术的创新5. 环保型阀门及能效改进总结：阀门培训内容（二）重点介绍了阀门的选型、安装与调试、故障排除、维护与保养以及阀门的新技术发展。
掌握这些关键知识将有助于准确选择、安装和维护阀门，以保证工业设备的正常运行和生产的顺利进行。
在未来，随着新技术的不断发展，阀门将有更广阔的应用前景和更高的性能要求。
为了适应市场变化，持续学习和关注阀门技术的创新至关重要。
阀门基本知识培训
安全阀 (2)
• 安全阀按其结构不同分为直通式安全阀和脉冲式 安全阀二种，直通式安全阀又分为杠杆重锤式安 全阀和弹簧式安全阀。 • 弹簧式安全阀的动作原理：正常运行时，弹簧向 下的作用力大于流体作用在门芯上的向上作用力， 安全阀关闭。一旦流体压力超过允许压力时，流 体作用在门芯上的向上的作用力增加，门芯被顶 开，流体溢出，待流体压力下降至弹簧作用力以 下后，弹簧又压住门芯迫使它关闭。
止回阀 (1)
• 止回阀是能自动阻止流体倒流的阀门，也 称为逆止阀。止回阀的阀瓣在流体压力下 开启，流体从进口侧流向出口侧，当进口 侧压力低于出口侧时，阀瓣在流体压差、 本身重力等因素作用下自动关闭以防止流 体倒流。止回阀通常被用于泵的出口。
止回阀 (2)
• 止回阀一般分为升降式、旋启式、蝶式等几种类 型。升降式止回阀的结构一般与截止阀相似，其 阀瓣沿着通道中心线作升降运动，动作可靠，但 流体阻力较大，适用于较小口径的场合。旋启式 止回阀的阀瓣绕转轴作旋转运动，其流体阻力一 般小于升降式止回阀，它适用于较大口径的场合。 蝶式止回阀的阀瓣类似于蝶阀，其结构简单、流 阻较小，水锤压力亦较小。
球阀 (2)
• 球阀的优点：
– 流体阻力小，全开时球体通道、阀体 通道和连接管道的截面积相等，并且 成直线相通，介质流过球阀，相当于 流过一段直通的管子。化水系统中树 脂通过的阀门一般都是采用球阀。 – 启闭迅速，启闭时只需把球体转动 90°，方便而迅速。 – 结构较简单，体积较小，质量较轻。 特别是它的高度远小于闸阀和截止阀。 – 密封性能好。球阀一般采用具有弹性 的软质密封圈。
– 公称压力指阀门在指定温度下允许的工作压力。常用的公称压力单位为 MPa。根据国标规定，对用于介质工作温度≤450°C 的碳素钢阀门，公 称压力用PN 数值表示，如PN2.5(25)。对用于温度>450°C 的合金钢阀 门，公称压力用P 数值（工作温度÷10）数值（工作压力）表示，如 P5417(170). – 对美标而言，采用ANSI 标准压力磅级来表示，如ANSI 150#。
阀门基础知识培训PPT课件
阀门基础知识培训
14
2. 按阀杆的构造闸阀又可分为
1） 明杆闸阀：阀杆螺母在阀盖或支架上， 开闭闸板时，用旋转阀杆螺母来实现阀杆 的升降。这种结构对阀杆的润滑有利，开 闭程度明显，因此被广泛采用。
2） 暗杆闸阀：阀杆螺母在阀体内，与介质 直接接触。开闭闸板时，用旋转阀杆来实 现。
阀门基础知识培训
②开闭过程中，密封面间 有相对摩擦，容易引起擦 伤现象。
③闸阀一般都有两个密封 面，给加工、研磨和维修 增加一些困难。
阀门基础知识培训
10
3. 闸阀的分类
1. 按闸板的构造可分 1）平行式闸阀：密封面与垂直中心线平行，
即两个密封面互相平行的闸阀。在平行式 闸阀中，分单闸板和双闸板，以带推力楔 块的结构最常为常见，既在两闸板中间有 双面推力楔块，这种闸阀适用于低压中小 口径（DN40—300mm）闸阀。也有在两闸 板间带有弹簧的，弹簧能产生予紧力，有 利于闸板的密封。
非金属材料阀门——如：陶瓷阀门、玻璃 钢阀门、塑料阀门。
金属材料阀门——如：铜合金阀门、铝合 金阀门、铅合金阀门、钛合金阀门、蒙乃 尔合金阀门、铸铁阀门、碳钢阀门、铸钢 阀门、低合金钢阀门、高合金钢阀门。
阀门基础知识培训
7
第二篇、阀门的结构和原理
一. 闸阀
阀门基础知识培训
8
2. 闸阀的特点
闸阀是指闸板沿通路中心线的垂直方向移 动的阀门。闸点是：对密封面角度的精度要求较 低，温度变化不易引起楔住的现象，密封 面磨损时，可以加垫片补偿。但这种结构 零件较多，在粘性介质中易粘结，影响密 封。更主要是上、下挡板长期使用易产生 锈蚀，闸板容易脱落。弹性闸板楔式闸阀， 它具有单闸板楔式闸阀结构简单，使用可 靠的优点，又能产生微量的弹性变形弥补 密封面角度加工过程中产生的偏差，改善 工艺性，现已被大量采用。
阀门知识培训PPT课件课件
阀门选型与使用
04
阀门选型原则
根据工艺流体特性选择阀门类型
根据工艺流程要求选择阀门参数
不同的流体特性需要不同类型的阀门，如 气体、液体、蒸汽等。
如温度、压力、流量等参数，需满足工艺 流程的要求。
考虑阀门材料与流体相容性
考虑阀门执行机构和驱动方式
根据流体的性质选择合适的阀门材料，避 免腐蚀和磨损。
设计与制造规范
检验与试验规范
阀门在出厂前需要进行一系列的检验 与试验，以确保其性能和质量符合要 求，检验与试验应遵循相关规范。
阀门的设计与制造应遵循相关规范， 如压力管道规范、法兰连接规范等。
常见阀门类型及应用
03
闸阀
总结词
结构简单、密封性能好、流体阻力大
详细描述
闸阀是一种常见的阀门类型，其结构简单、密封性能好，广泛应用于各种流体管 道中。由于闸阀的阀板与流体方向垂直，因此流体阻力较大，但密封性能较好， 适用于高温高压的场合。
详细描述
为了延长阀门寿命，应合理选择适合使用环 境的阀门类型，并定期进行维护保养。对于 腐蚀性介质，应选择耐腐蚀的阀门材料。同 时，应定期检查阀门的磨损和密封性能，及 时更换损坏的部件。
阀门安装与拆卸问题
总结词
阀门安装与拆卸不当可能导致阀门损坏或无 法正常使用。
详细描述
在安装和拆卸阀门时，应遵循正确的操作步 骤和注意事项，确保阀门不受损坏。同时， 应注意阀门与管道的连接方式和尺寸，以及 阀门的开启和关闭方向，以确保阀门能够正 常工作。在安装和拆卸过程中遇到问题时，
THANKS.
阀门基础知识
02
阀门结构与组成
01
02
03
阀门结构
阀门主要由阀体、阀盖、 阀瓣、阀座和传动装置等 组成，各部分具有不同的 功能和作用。
(2024年)《阀门培训》
阀门分类
根据用途、驱动方式、结构形式、公 称压力、密封面材料、连接形式等标 准可分为多种类型，如截止阀、闸阀 、蝶阀、球阀、安全阀等。
2024/3/26
4
阀门结构组成
阀盖
与阀体相连，构成阀门的内腔 。
阀座
密封面，与阀瓣紧密配合，保 证密封性能。
阀体
阀门的主体部分，与管道连接 ，承受介质压力。
2024/3/26
根据具体情况进行排查和处理 ，如无法处理请及时联系专业
维修人员。
20
2024/3/26
05
CATALOGUE
阀门检测与验收标准
21
检测项目与方法
01
02
03
04
外观检测
检查阀门外观是否完好，有无 明显变形、裂纹、锈蚀等缺陷
。
尺寸检测
使用测量工具对阀门的各项尺 寸进行精确测量，确保符合设
计要求。
密封性检测
开启阀门
按照正确的开启方向和顺序，缓 慢开启阀门，避免猛烈冲击和损
坏。
2024/3/26
关闭阀门
在关闭前，确保管道内介质已经停 止流动，然后按照正确的关闭方向 和顺序，逐渐关闭阀门。
注意事项
在操作阀门时，要保持平稳、缓慢 ，避免过度用力或猛烈撞击。同时 ，要时刻关注阀门的工作状态，确 保安全。
18
维护保养周期与内容
29
泄漏故障
检查阀门的密封件是否损坏或 老化，及时更换；检查阀门的 紧固螺栓是否松动，及时紧固
。
2024/3/26
卡涩故障
检查阀门的阀杆和阀座是否磨 损严重，及时更换；检查阀门 的润滑情况，及时添加润滑剂 。
电动装置故障
检查电源和电路是否正常，及 时修复；检查电动机和传动机 构是否损坏，及时更换。
阀门基础知识培训完整版doc(一)
阀门基础知识培训完整版doc（一）引言概述：阀门是管道系统中常用的一种控制装置，用于控制介质的流量、压力、方向和流速。
为了使大家更好地理解和应用阀门，我们准备了一份完整版的阀门基础知识培训文档。
本文档将从五个大点入手，逐步介绍阀门的相关知识，帮助大家全面了解阀门的基本原理和功能。
一、阀门的分类与结构1. 根据阀门的工作原理进行分类a. 手动操作阀门b. 自动操作阀门c. 液压控制阀门d. 气动控制阀门2. 根据阀门的结构特点进行分类a. 直通阀b. 截止阀c. 止回阀d. 调节阀e. 安全阀3. 阀门的常用材料a. 铸铁b. 不锈钢c. 铜合金d. 塑料e. 碳钢4. 阀门的主要部件及其功能a. 阀体b. 阀盖c. 阀瓣d. 阀座e. 传动装置5. 阀门常见故障及处理方法a. 泄漏b. 耐压性能降低c. 操作不灵活d. 寿命缩短e. 渗漏等二、阀门的工作原理与原则1. 阀门的主要工作原理a. 管道介质压力作用b. 阀瓣运动原理c. 阀门密封原理2. 阀门的操作原则a. 手动操作原则b. 自动操作原则c. 液压控制原则d. 气动控制原则3. 阀门的使用限制和注意事项a. 温度限制b. 压力限制c. 介质限制4. 阀门的特殊应用a. 特殊工况下的阀门选择b. 高压、高温条件下的阀门应用c. 腐蚀性介质的阀门材料选择d. 高粘度流体的阀门控制原则5. 阀门的维护与保养a. 定期检查与保养b. 清洗和润滑c. 阀门存放和运输注意事项d. 涂料和涂层的修复三、阀门的选型与安装1. 阀门选型的方法和依据a. 工作压力和温度b. 流体流量和速度c. 介质性质和粘度d. 压力损失和流态特性2. 阀门安装的基本要求a. 安装位置的选择b. 安装方向和流向标识c. 安全阀和泄压装置的设置d. 阀门密封面和管路对齐3. 阀门安装注意事项a. 阀门与管路的连接方式b. 支承和吊挂装置的设计和安装c. 阀门的密封性能测试d. 阀杆和传动装置的调整和校正4. 阀门安装的常见问题及解决方法a. 操作不灵活b. 泄漏c. 串漏d. 噪音过大e. 扭矩不足5. 阀门的调试与验收a. 阀门的打磨和润滑b. 阀门的开合试验c. 阀门的密封性能测试d. 阀门的操作性能验收四、阀门的维修与更换1. 阀门的常见维修操作a. 清洗与润滑b. 阀座研磨和修复c. 阀杆和传动装置的维修d. 阀门密封件的更换2. 阀门的维修工具和设备a. 清洗工具b. 研磨工具c. 润滑工具d. 拆装工具3. 阀门维修的注意事项a. 安全操作规范b. 阀门零件的拆装顺序c. 阀门维修记录和备件管理d. 维修后的阀门试验4. 阀门维修的故障常见原因及处理办法a. 密封面磨损b. 阀杆弯曲或断裂c. 传动装置失灵d. 传动装置漏油e. 阀座和阀瓣接触不紧密5. 阀门的更换和报废a. 阀门更换的条件和方法b. 阀门报废的判定标准c. 阀门报废后的处理总结：本文档详细介绍了阀门的基础知识，包括阀门的分类与结构、工作原理与原则、选型与安装、维修与更换等方面的内容。
阀门培训ppt课件完整版
振动
若阀门在运行过程中产生振动， 可能是管道内流体流动不稳定或 阀门安装位置不当，需调整管道 内流体流动状态或重新安装阀门。定期 Nhomakorabea护与保养建议
定期检查
定期对阀门进行检查，包括外观检查、密封性检查和操作灵活性检查 等。
清洗保养
定期清洗阀门内部和外部的杂物和锈蚀物，保持阀门清洁干燥。对密 封面进行研磨和润滑处理，确保密封性能良好。
市场需求多样化使得阀门企业需要 提供更加个性化的产品和服务，满 足客户的特殊需求。
未来前景展望
随着全球经济的复苏和新兴市场 的崛起，阀门行业将迎来新的发
展机遇。
智能化、绿色环保和个性化定制 将成为阀门行业发展的重要趋势。
企业需要不断创新，提高产品质 量和服务水平，才能在激烈的市
场竞争中立于不败之地。
3
准备安装工具和材料 准备好安装所需的工具，如扳手、螺丝刀、锤子 等，以及密封垫、螺栓、螺母等紧固件。
正确安装方法和步骤
清洗管道
在安装前，应对管道进行清洗， 去除管道内的杂物和锈蚀物，确
保管道内壁光洁。
安装阀门
将阀门按照流向指示箭头方向安 装在管道上，注意阀门的安装位 置和方向应符合设计要求。
调整阀门
故障。
仪器检测法
使用专用阀门检测仪器，对阀 门进行性能检测和故障诊断。
排除故障措施和注意事项
01
针对泄漏故障
02
更换密封件或紧固件
清洗密封面并重新研磨
03
排除故障措施和注意事项
更换阀体或阀盖
1
针对卡阻故障
2
清洗阀门内部杂质
3
排除故障措施和注意事项
01
加强润滑保养
02
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各类型阀门培训
阀门作为重要的流体控制装置，应用范围广泛，涉及领域众多，例如石油、化工、电力、冶金、医药等。
随着市场需求的增加和阀门技术不断更新换代，阀门培训也越来越受到重视。
下面针对各类型阀门培训进行阐述。
一、闸阀培训
闸阀是一种常用的切断式阀门，主要用于切断管道中的介质流动，故在使用过程中存在卡阀、卡针、泄漏、过热等问题。
闸阀培训包括对闸阀的种类、构造、使用方法、维护保养等方面的讲解，特别是要重点掌握阀门的拆装方法、密封性能以及泄漏原因与解决方法。
此外，还需注重闸阀的安装要求及调试技术，以提高阀门的整体性能和有效寿命。
二、截止阀培训
截止阀是一种可调的切断式阀门，可以根据实际需要在管道内进行流量调节。
截止阀培训全面介绍了截止阀的种类、安装要求、维护保养和故障排除等方面的知识，重点围绕截止阀的密封性能、流量调节、渗漏检测以及流量特性等方面进行说明。
另外，还需要重视截止阀的选型和设计要求，以符合流量要求和使用环境要求。
三、球阀培训
球阀是一种常用的控制阀，具有体积小、操作方便、密封性能高等优点。
球阀培训主要包括球阀种类、结构、性能、使用方法及故障处理等方面的讲解，特别是注重球阀的密封性能、开启力矩、摩擦因素和阀座磨损程度等方面的研究，以提高球阀使用寿命和安装质量。
四、蝶阀培训
蝶阀是一种常用的流量控制阀，主要用于管道中的液体或气体流量的控制。
蝶阀培训主要涉及到蝶阀的分类、结构、使用方法、维护保养和故障处理等方面的知识。
在培训中应重点介绍蝶阀的流量特性、流体力学参数以及蝶阀机构的设计要求。
同时，注重蝶阀的安装操作规程和注意事项，以防止蝶阀镜片变形、严重磨损或损坏等情况。
五、止回阀培训
止回阀是一种用于防止介质倒流的重要阀门，主要用于管道中的泵站、塔顶、悬挂等系统。
止回阀培训主要涉及到止回阀的分类、机构、工作原理、使用方法、故障处理及维护保养等方面的知识。
重点介绍止回阀的泄漏检查、密封性能、噪声与振动等方面的分析及处理方法，防止止回阀的破坏和故障问题。
总之，不同类型的阀门培训都需注重相关的领域知识，以提高人员的技能和专业水平。
在日常工作中，人们还应注意根据不同的使用环境、介质和物理特性选择适合的阀门类型，并进行科学合理的维护和管理，以提高阀门的寿命和使用效率。
