电子元器件认识

电子元器件
Surface mount
Through-hole
三. 用途:将各种元器件按产品原理图连接起来四. 注意事项:板材,防火等级,PCB版本,应避免人体皮肤直接
FPC
接触PCB焊盘部分,过炉方向等
A
3
2.电阻(RESISTOR)
电子元器件
一. 代码： R 英文名resistor 符号：
或
二. 用途:阻止电流在电路中的流动
规格简称(英制) 规格简称(公制)
0402
1005
0603
1608
0805
2012
十三.常用阻值误差代码
F=±1%,G=±2%,1J2=0±65%,Z=+80/-20%,K=3±2110%6,M=±20%
实际尺寸(mm) 1.00×0.50 1.60×0.80 2.00×1.25 3.20×1.60
又名，熔断器
二. 用途:在电路中起过电流保护作用。
三. 方向: 无
四. 单位：安培/伏特 A/V
五. 注意事项：特别注意保险丝的额定电压及电流，安规认证
电子元器件
A
11
6.二极管(DIODE)
电子元器件
一. 代码： D
ZD
LED
二. 符号：
三. 用途:整流，稳压，发光指示等
四. 方向:二极管分正负极，长脚为正极，短脚为负极，扁平缺口为负极圆柱状在表面用一道白色或黑色色环标
电子元器件
一. 代码： C 符号：
或
二. 用途:滤除杂波，耦合信号，隔断直流
三. 方向: 有
四. 常见的有：电解电容，瓷片电容，涤沦电容，陶瓷电容，薄膜电容，钽电容，片试电容，聚丙稀电容
五. 单位换算:1µF（微法）=1000nF(纳法）=1000000PF（皮法）

PCBA上电子元件极性识别方法及图示

24
二.极性识别方法
➢ 2.4.1.SMT表面贴装LED(有极性).
极性标示:1>零件斜边对应PCB丝印斜边. 2>零件直边对应PCB丝印直边.
25
二.极性识别方法
➢ 2.4.3.在确认LED方向时,需要借助于万用表测量.
26
二.极性识别方法
➢ 2.4.3.1.在使用万用表时,首先确认表笔所插孔是否正确.红表笔对应红插孔,黑表笔对应黑插孔.
极性标示:1>凹点标示,2>+号标示.
50
二.极性识别方法
➢2.8.3.QFP类型封装(有极性).
极性标示:1>一个点与其它两/三个点(大小/形状)不同,2>反面标示.
51
二.极性识别方法
➢2.8.4.PLCC类型封装(有极性).
极性标示:1>凹点标示,2>斜边标示.
52
二.极性识别方法
➢2.8.5.QFN类型封装(有极性).
32
二.极性识别方法
➢ 2.5.1.SMT表面贴装两个焊端二极管(有极性).
零件负极标示:1>色带标示. PCB负极标示:1>字母C/K标示,2>色带标示,3>大匚框标示.
33
二.极性识别方法
➢ 2.5.1.SMT表面贴装两个焊端二极管(有极性).
零件负极标示:1>色带标示,2>颜色标示(玻璃体). PCB负极标示:1>丝印大匚框标示.
简介:简称BGA,在PCB板上用U/D/IC/A代表. 特性:在基板底面以阵列方式制出球形触点作为引脚,具有引
脚短,引线电感和电容小.引脚多,引出端数与本体尺寸的比率较高,焊点中心距大,组装成品率高,引脚牢固共面状况好等优点. 类型:PBGA﹑CBGA﹑FBGA﹑CCGA. 极性标示方法: 1.零件极性标示:凹点/凹槽标示/圆点/圆圈/金边标示. 2.PCB板极性标示:圆圈/圆点/字母1或A标示.

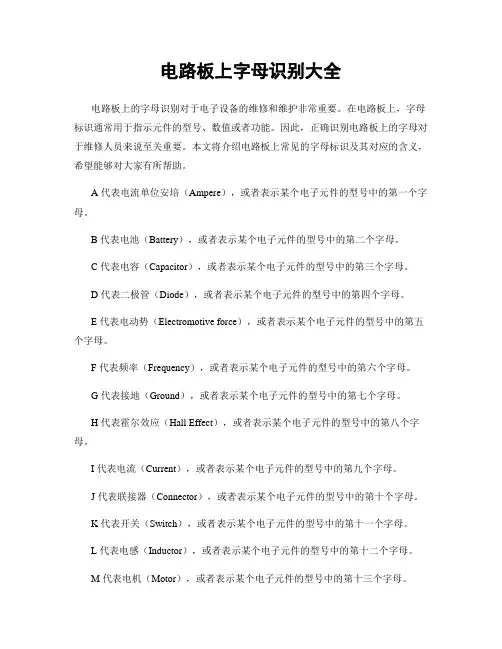

电路板上字母识别大全

电路板上字母识别大全电路板上的字母识别对于电子设备的维修和维护非常重要。

在电路板上，字母标识通常用于指示元件的型号、数值或者功能。

因此，正确识别电路板上的字母对于维修人员来说至关重要。

本文将介绍电路板上常见的字母标识及其对应的含义，希望能够对大家有所帮助。

A 代表电流单位安培（Ampere），或者表示某个电子元件的型号中的第一个字母。

B 代表电池（Battery），或者表示某个电子元件的型号中的第二个字母。

C 代表电容（Capacitor），或者表示某个电子元件的型号中的第三个字母。

D 代表二极管（Diode），或者表示某个电子元件的型号中的第四个字母。

E 代表电动势（Electromotive force），或者表示某个电子元件的型号中的第五个字母。

F 代表频率（Frequency），或者表示某个电子元件的型号中的第六个字母。

G 代表接地（Ground），或者表示某个电子元件的型号中的第七个字母。

H 代表霍尔效应（Hall Effect），或者表示某个电子元件的型号中的第八个字母。

I 代表电流（Current），或者表示某个电子元件的型号中的第九个字母。

J 代表联接器（Connector），或者表示某个电子元件的型号中的第十个字母。

K 代表开关（Switch），或者表示某个电子元件的型号中的第十一个字母。

L 代表电感（Inductor），或者表示某个电子元件的型号中的第十二个字母。

M 代表电机（Motor），或者表示某个电子元件的型号中的第十三个字母。

N 代表负极（Negative），或者表示某个电子元件的型号中的第十四个字母。

O 代表输出（Output），或者表示某个电子元件的型号中的第十五个字母。

P 代表功率（Power），或者表示某个电子元件的型号中的第十六个字母。

Q 代表晶体管（Transistor），或者表示某个电子元件的型号中的第十七个字母。

R 代表电阻（Resistor），或者表示某个电子元件的型号中的第十八个字母。

电路板电子元件图解

电路板电子元件图解引言：电路板是一种非常重要的电子设备，它承载着各种电子元件，通过导线和连接器将它们连接在一起，形成电路，实现特定的功能。

本文将通过图解的方式，对电路板上常见的电子元件进行介绍和解析。

这些电子元件包括电阻、电容、电感、二极管、三极管等。

了解这些电子元件的特性和用途，可以帮助我们更好地理解和设计电路板。

一、电阻电阻是电子电路中最常见的元件之一。

它用来限制电流的流动，通过电阻可以改变电路中电流的大小。

电阻的大小由其电阻值决定，单位为欧姆（Ω）。

电阻有不同的尺寸、形状和功率等级，常见的有固定电阻、可调电阻和热敏电阻等。

图1展示了不同类型的电阻的示意图。

（图1：电阻示意图）二、电容电容是一种能够储存电荷的元件，它由两个导电板和介质组成。

当电压施加在电容上时，正负电荷会在导电板上分布，形成电场。

电容的大小由其电容值决定，单位为法拉（F）。

电容有不同的型号和材料，常见的有固定电容和可调电容等。

图2展示了不同类型的电容的示意图。

（图2：电容示意图）三、电感电感是一种会产生磁场的元件，当电流通过电感时，会产生磁场，这个磁场会随着电流的变化而变化。

电感的大小由其电感值决定，单位为亨利（H）。

电感有不同的尺寸和材料，常见的有固定电感和可调电感等。

图3展示了不同类型的电感的示意图。

（图3：电感示意图）四、二极管二极管是一种具有单向导电性的元件，它只允许电流在一个方向上流动，而在另一个方向上阻止电流的流动。

二极管的主要作用是将交流信号转换成直流信号，保护电路免受反向电压的损害。

二极管有不同的形状和尺寸，常见的有普通二极管、肖特基二极管和发光二极管等。

图4展示了不同类型的二极管的示意图。

（图4：二极管示意图）五、三极管三极管是一种具有放大和开关功能的元件，它可以将小信号放大到较大的电流或电压，用于控制其他电子元件。

三极管由三个区域构成：发射极、基极和集电极。

通过改变基极电流的大小，可以控制集电极电流的变化。

PCBA上电子元件极性识别方法及图示

PCBA上电子元件极性识别方法及图示
目录
• PCBA简介 • 电子元件极性识别的重要性 • 电子元件极性识别方法 • PCBA上电子元件极性图示 • 极性元件在PCBA上的布局和焊接 • 实际应用案例分析
01 PCBA简介
PCBA定义
• PCBA：Printed Circuit Board Assembly，即印制电路板组装，是指将电子元器件通过焊接或插装等方式组装到印制电路板上，实现电子设备的功能。
磁珠
磁珠有两个电极，通常在元件表面标有数字或色标来表示极
性。
元件极性图示的标注方法
文字标注
在元件表面用文字直接标注极性符号，如“+”、“-”等。
图形标注
在元件表面用图形符号标注极性，如电池图形表示正负极。
色标标注
通过不同颜色来表示极性，如红色表示正极，黑色表示负极。
元件极性图示的应用
电路板维修
辅助工具
利用一些辅助工具，如极性识别卡、极性标注软件等，帮助识别电子元件极性。这种方法简单实用，但需要一定的学习成本。
PCBA上电子元件极性识别方法的改进和优化
提高识别准确性
通过改进图像处理算法和优化设备参数，提高自动识别技术的准确率，减少人工目视识别的误差。
降低成本
通过优化设备和软件设计，降低自动识别技术的成本，使更多的企业和个人能够使用该技术。
PCBA在电子产品中的作用
实现电子设备的功能
通过将电子元器件组装到印制电路板上，连接各个元器件，实现电子设备的功能。
提高可靠性
便于维修和升级
通过合理的接口设计和布局，方便对电子设备进行维修和升级。
通过合理的布局和焊接，提高电子设备的可靠性和稳定性。

贴片电阻识别方法

贴片电阻识别方法贴片电阻（Chip resistor）是一种非常常见的电子元器件，它主要用于电路板上的电阻器组件。

在大规模生产中，贴片电阻的精确识别和分类是非常重要的，以确保电路板的正确组装和维修。

本文将介绍贴片电阻的常见识别方法。

1.标记编码法：贴片电阻通常会在其体表上打印有识别码，以标示其阻值和额定功率。

常见的标记编码法有颜色编码法和数字编码法。

-颜色编码法：颜色编码法是最常见的贴片电阻识别方法之一、贴片电阻的体表会使用一系列不同颜色的带子来表示其阻值。

具体来说，四个彩色带子用于表示贴片电阻的阻值，第一个和第二个带子表示前两个有效数字，第三个带子表示乘以的数量级，第四个带子表示电阻器的误差。

一个例子是：黄-紫-红-金，代表阻值为4.7千欧姆，误差为5%的贴片电阻。

这种方法便于人类阅读和识别。

-数字编码法：数字编码法是另一种常见的贴片电阻识别方法。

贴片电阻的体表上会标有一个三位数的数字编码，用于表示其阻值和精度。

具体来说，前两位数字表示前两个有效数字，而第三位数字表示乘以的数量级，可以通过参考表格将这些数字转换为对应的阻值。

例如，如果数字编码为473，那么阻值为47千欧姆，误差为0.1%的贴片电阻。

2.使用测量仪器：另一种常见的贴片电阻识别方法是使用测量仪器，如万用表或LCR表。

这些仪器可以直接测量贴片电阻的阻值，并在显示屏上显示结果。

通过在测量前选择适当的量程范围，并将测试引线正确接触到贴片电阻的两个引脚上，可以准确地读取贴片电阻的阻值。

3.反射光谱法：反射光谱法是一种用于自动识别贴片电阻的高级方法。

它使用一台光学设备，通过照射贴片电阻并分析其反射光谱来确定其阻值。

这种方法可以自动快速地识别大量的贴片电阻，以提高工作效率和准确性。

4.取样和测试法：当无法通过上述方法准确识别贴片电阻时，可以从供应商处取样，并使用专业的测试设备进行详细测试。

这种方法可以通过测量和分析贴片电阻的电特性（如电流-电压特性和温度特性）来确定其阻值以及其他重要参数。

常见的电子元件识别

字母—乘数对照表
字母代码
A
B
101
C
102
D
103
E
104
F
105
G
106
H
107
X
Y
Z
应乘的数 100
10-1 10-2 10-3
范例： 74A 63B 92E 47F 04X 表示： 576×100 =576 Ω 442×101 =4420 Ω=4.42k Ω 887×104 =887 0000 Ω=8.87M Ω 301×105 =301 00000 Ω=30.1M Ω 107×10-1=10.7Ω
0 的个数
270Ω Ω
２％２％２％
20
3) Ω
ＤＤＭ± 四色环：ＤＤＭ T（数字－数字－０的个数±误差）ＤＤＭ
范例：ＤＤＭ ± T 1)黄白棕 4 9 0 2)红红橙 3)棕黄金 5% 金
字
490Ω±5％
数字环环数 0 的个数误差
2 2 000 5%
代码
73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96
数值
562 576 590 604 619 634 649 665 681 698 715 732 750 768 787 806 825 845 866 887 909 931 953 976 16
金属化孔(PTH) :一般用来插元件和布明线的金属化孔；连接孔: （相对与金属化孔）一般不用来插元件和布明线的金属化孔；空焊:零件脚或引线脚与锡垫间没有锡或其它因素造成没有接合。假焊:假焊之现象与空焊类似，但其锡垫之锡量太少，低于接合面标准。冷焊:锡或锡膏在回风炉气化后，在锡垫上仍有模糊的粒状附着物。桥接:有脚零件脚与脚之间焊锡联接短路

电路板上字母识别大全

电路板上字母识别大全在电子设备制造过程中，电路板上通常会印有各种字母和数字标识，这些标识对于维修和维护电子设备至关重要。

因此，对电路板上的字母进行识别是非常重要的。

本文将为大家介绍电路板上常见的字母识别方法和技巧，希望能对大家有所帮助。

首先，我们来看一下电路板上常见的字母标识。

在电路板上，常见的字母标识包括A、B、C、D等大写字母，以及a、b、c、d等小写字母。

此外，还有一些特殊的标识，比如R、L、C等，它们代表电阻、电感和电容。

对这些字母进行准确的识别，对于维修和维护电子设备至关重要。

其次，我们来介绍一些常见的字母识别方法。

首先是通过肉眼观察进行识别。

在电路板上，通常会印有比较清晰的字母标识，我们可以通过肉眼观察来进行识别。

另外，还可以借助放大镜或显微镜来进行观察，以便更清晰地识别字母标识。

另外，还可以通过拍照或扫描电路板，然后放大图片进行观察，这也是一种常见的识别方法。

除了肉眼观察，还可以借助一些工具来进行字母识别。

比如，可以使用多用途数码测量仪，通过测量电路板上的元件参数来进行字母识别。

此外，还可以使用专业的字母识别仪器，这些仪器通常配有高清摄像头和图像处理软件，能够精准地识别电路板上的字母标识。

在进行字母识别时，还需要注意一些技巧。

首先，要选择一个光线充足的环境进行观察，以确保能够清晰地看到电路板上的字母标识。

其次，要保持专注和耐心，有时候字母标识可能会比较小或者模糊，需要花一些时间来进行观察和识别。

另外，还要注意保持电路板的清洁，以便更好地观察和识别字母标识。

总的来说，电路板上的字母识别对于维修和维护电子设备非常重要。

通过本文介绍的方法和技巧，希望能够帮助大家更好地进行字母识别，提高电子设备维修和维护的效率和准确性。

希望本文对大家有所帮助，谢谢阅读！以上就是本文的全部内容，希望对大家有所帮助。

如果对电路板上字母识别还有其他疑问，欢迎留言讨论。

祝大家工作顺利，生活愉快！。

电子维修常见的电子元件识别

12
(最新！！！)数字字母组合代码贴片电阻！
（图暂缺！）
高精密电阻，黑色片式封装，底面及两边为白色，在上表面标出代码；
代码由两位数字一位字母组成：DD M 前两位数字是代表有效数值的代码，后一位
字母是有效数值后应乘的数；基本单位是欧姆（）范例：
88A 查代码表：88 806 ，A 100 ，=806
连接器电池
小玻璃体，一条色环标记为1Nxxx/LED
三只引脚，通常标记为2Nxxx/DIP/SOT
金属体
有触发式、按键式及旋转式，通常为DIP
正负极，电压
SIP/DIP 有方向部分有
无
有有
欧姆
Ω/KΩ /MΩ
法拉 pF/nF/uF
亨利 uH/mH 匝比数
限制电流
存储电荷，阻直流、通交流
本堂提纲
第一讲：电子元件基础知识（一）
4.几类基本元件辨别（包括电阻、电感、变压器、IC芯片、显示等）重点：☆常用术语、电阻！
1
常用术语
1. PTH：穿孔元件（引脚能穿过PCB板的元件） SMD：表面贴装元件 SIP：单列直插（一排引脚） DIP：双列直插（两排引脚）
轴向元件：元件两引脚从元件两端伸出径向元件：元件引脚从元件同一端伸出
阻值：用标记的元件代表电阻；
螺丝或旋钮：电阻上有螺丝或旋钮的是可变电阻；
类型划分：色环电阻、排阻、可变电阻、敏
感电阻、线绕电阻、水泥电阻
16
色环电阻:(3种)
色环对照表
颜色银色金色黑色棕色红色橙色黄色绿色蓝色紫色灰色白色
有效数字 …… …… …… １２３４５６７８９

常见SMT极性元器件识别方法

常见SMT 极性元器件识别方法
前言
smt 电子元器件是组成电子产品的基础，电子元器件是电子元件和电子
器件的总称。

SMT 常见的电子元件有：电阻、电容、排阻、排容、电感、二极管、三
极管、IC 脚座、保险丝。

常见SMT 极性元器件识别方法：
极性元件在整个PCBA 加工过程中需要特别注意，因为方向性的元件错
误会导致批量性事故和整块PCBA 板的失效，因此工程及生产人员了解SMT
极性元件极为重要。

一、极性定义
极性是指元器件的正负极或第一引脚与PCB(印刷电路板)上的正负极或
第一引脚在同一个方向，如果元器件与PCB 上的方向不匹配时，称为反向不良。

二、极性识别方法
1、片式电阻(Resistor)无极性
2、电容(Capacitor)
2.1 陶瓷电容无极性
2.2 钽电容有极性。

PCB 板和器件正极标示：1)色带标示;2)“+”号标示;3) 斜角标示。

电子元器件识别功能大全含图片

电子元器件
技术培训
电
子
元
器
件
电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、
变压器、压敏电阻、保险丝、光耦、滤波器、接插件、电机、天线等。

本课件只针最常用的各种元件进行
讲解，抛砖引玉，各位学员在日常
中应注意积累相关知识。

电
阻
一
、
电
阻
作为电路中最常用的器件，电阻器，通常简称为电阻（以下简称为电阻）。

电阻几乎是任何一个电子线路中不可缺少的一种器件，顾名思义，电阻的作用是阻碍电子的作用。

在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。

碳
电阻器
碳膜电
器
碳
膜
电
阻
器
是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。

气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

优点:制作
简单，成本
低；
缺点:稳定性差，噪音
大、误差大。

金属氧化
皮膜电阻
器
金属氧化。

电路板上电子元件识别

电路板上电子元件辨别之阳早格格创做
电子元件有着分歧的启拆典型，分歧类的元件形状一般，但是里里结构及用途是大纷歧样的，比圆TO220启拆的元件大概是三极管、可控硅、场效力管、或者单两极管.TO3启拆的元件有三极管，集成电路等.两极管也有几种启拆，玻璃启拆、塑料启拆及螺栓启拆，两极管品种有稳压两极管、整流两极管、隧讲两极管、快回复两极管、微波两极管、肖特基两极管等，那些两极管皆用一种或者几种启拆.揭片元件由于元件微弱有的搞坚不印字时常使用尺寸大多也便几种，所以不体味的人很易区别，但是揭片两极管及有极性揭片电容取其余揭片则很简单区别，有极性揭片元件有一个共共的特性，便是极性标记.
对付于元件辨别不妨瞅印字型号去辨别，对付于元件上不字符的器件也可分解电路本理或者用万用表丈量元件参数举止推断.推断元件典型并不是一
往一夕便能教会的，那需要多年聚集的体味去认识.底下真物图片是线路板上的一些元件称呼：。

电子元件识别大全附图简体

元件识别指南目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件;范围公司主要产品电脑主机板中的电子元件认识：工作中最常用的的电子元件有：电阻、电容、电感、晶体管包括二极管、发光二极管及三极管、晶体、晶振振荡器和集成电路IC;连接器元件主要有：插槽、插针、插座等;其它一些五金塑胶散件：散热片、胶针、跳线铁丝等;电子元件电阻电阻用“R”表示,它的基本单位是欧姆Ω1MΩ兆欧=1,000KΩ千欧=1,000,000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻;色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字其中金色和银色表误差：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻如图2和五色环电阻如图1：1.四色环电阻普通电阻：电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向;如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7；紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0；最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间;例如：某电阻色环颜色顺序为：黄-紫-橙-银,表示该电阻的阻值为：47,000Ω=47KΩ,误差范围：±10%之间;2.五色环电阻精密电阻:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A有些五色环电阻,两端的金属都有色环;这种电阻都会有4道色环相对靠近,集中在一起,而另一道色环则远离那4道色环,单独标在金属帽上的色环是表误差的第5环;B五色环电阻增加了第3道色环表示阻值的低位,第五环表示误差范围;1.SMD排型电阻简称排阻,排阻的外形如图3,它没有极性;它的内部结构实际上是由多个小电阻排列在一起,所以叫排阻;图3排型电阻图4单片电阻2.SMD单片电阻,它的体积小如碎米,按其几何尺寸可分0805、0603等型,没有极性;示值方法为：精密电阻：以两位数字和一位英文字母表示,数字表有效数字的代码,字母表示十的幂次关系,两者之积即为其阻值;如：47B,“47”是301的代号,“B”表示101,所以该电阻的阻值为301×101=3010欧姆;详细资料可查询物料规格承认书有关精密电阻之阻值对照表;片状电阻表面有丝印,由于误差不同而分三位数和四位数表示：A对于三位数表示的,前二位表示有效数字,第三位数表示有效数字后“0”的个数,这样得出的阻值单位为其基本单位欧姆Ω;如：“223”表示22000欧姆;这种电阻的误差范围一般是J 级,即±5%;B对于四位数表示的,前三位表示有效数字,第四位数表示有效数字后“0”的个数,这样得出的阻值单位也为其基本单位欧姆Ω;如：“1001”表示1000欧姆;这种电阻的误差范围一般是±1%;C片状电阻除了阻值与误差等级这两个参数外,还有承受功率和体积二个参数,常用的各1311等,其规格代号分别为Q、F、H和B;电阻的体积用英制单位英寸表示,如0603表示×英寸,一般而言,0805规格的电阻承受的功率为1/10W,也有少部分为1/8W,1206规格的电阻承受的功率为1/8W;当客户封电阻的供应商有特殊要求时即常说的牌子,可在产品BOM上描述;3.DIP排型电阻◆A型排阻：内部结构如图,每个小电阻的阻值都一样,小电阻的其中一脚全部连通到第1脚“1”上,因此第1脚“1”与任何一只脚的阻值都相同,公共脚与其他脚不能插错,所以A型排阻有极性;在实物上有小点一端的脚即为第1脚,插机时对应相应位置的小点即可;◆B型排阻：内部结构如图,各个小电阻的阻值各自独立地排列在一起,每个小电阻的阻值都一样,因此B型排阻没有公共脚,脚数一定为偶数,它没有极性;1 2 3 4 5 6A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种：A．三位数表示方法：前面二位数字表示该排阻的阻值的最高位和次高位,第3从头再来表示“0”的个数;如：472T表示该排阻的阻值为4700欧姆,误差等级为T级;B．“R”表示法：“R”表示小数点,如3R2表示该排阻的阻值为欧姆;C．“K”表示法：“K”表示千欧单位,如4K7表示该排阻的阻值为4700欧姆;D．直接表示法：直接把阻值标出,如90Ω图示A型排阻丝印中,A10表示它是有10个小电阻的A型排阻图仅作示意；字母“SUP”表示商号、品牌；“212J”表示阻值2100Ω,误差等级为J级;热敏电阻,如下图：4．2电感电感用“L”表示,它的基本单位是亨利H1H=1,000mH毫亨=1,000,000uH微亨公司常用的电感的三种：片状电感如图6、绕线电感、色环电感如图5和磁珠;图5四色环电感图6片状电感用金属线圈与环形磁石自行绕制,无标记;外形酷似电容,如图6示贴片电感及其电感量用三位数表示,前三位为有效数字,第三位数字为有效数字后的“0”的个数,得出的电感量为微亨,其误差等级用英文字母表示：J,K,M分别表示±5%,±10%,±20%; 外型：色环电感与色环电阻外形很相似,只是体形比色环电阻明显胖一些,电感量及误差范围表示方法与色环电阻完全相同,只是得出的结果的单位是uH而不是欧姆;例如：某色环电感的第一道到第四道色环依次是“红、紫、黑、银”,则该电感的电感量为27uH,误差范围为±10%;外观是一个黑色的小圆柱体,表面没有标记如图7,电感量及误差范围需查包装盒或产品说明书;图7 磁珠电容电容用字母“C”表示,它的基本单位是法拉F1F=1000mF毫法=1,000,000nF纳法=,1000,000,000,000pF皮法公司常用的电容有：电解电容、陶瓷电容、独石电容、钽质电容和片状电容;“-”表示该脚为负极,另一脚为正极;图8 电解电容图9 片状电容如图9所示它的外壳是由陶瓷做成的,外形为扁平的近圆形大体圆形,在圆的上方有一小的圆锥体,有极性,在其中的一脚上标正号“+”表示该脚为正极,另一脚为负极;陶瓷电容钽质电容独石电容其外形似粒小石籽,没有极性;,这两个参数一般有两种表示法：A直接表示法：直接标出容量与耐压,这种方法在较大的电容如电解电容、钽质电容上常见,如图示：“10uF 16V”表示该电容的容量为10uF,耐压为16V;B三位数表示法：前面两位表示有效数值,最后一位表示零的个数,得出的容量单位是pF皮法,这种方法在较小的电容上常用,如：陶瓷,独石电容等;如：“102”表示该电容的容量为1000pF;电容的误差等级一般用英文J、K、M、Z字母来表示见附表一;耐压常见的有20V,25V,50V,63V 等；体积常见的有0603,0805,1206,1311,分别用英文字母Q,F,H,B,C表示;晶体管二极管用“D”表示,含有一个PN结,符号是它是一种单向导电元件,即电流只能朝一个方向流动从正极流向负极;因此,二极管是有极性的;二极管表示正负的方法有三种：图10 二极管1 图11二极管2 图12 二极管3A如图10,箭头所指的一端为负极,亦表示电流和流向,由正极流向负极;B如圆示,涂黑的一头表示负极,外壳用玻璃或橡胶封装的小二极管常用此法;二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法,表示该元件是二极管;C如图12,缺口的一端为正极;常见的有红、黄、绿、紫、蓝、白等颜色,它们这些外观颜色即为发光时的颜色;也是有极性的,插机时要留意极性,不能插错;其外形如图：图13 发光二极管它的极性分辨如下：1.金属脚嵌在玻璃里较小的一端为正极,较大的一极是负极;2.外壳下边切弧的一端为负极,对面为正极;三极管用字母“Q”表示,它是一种能将电信号放大的元件,如图16的三极管就是一个典型的例子：像一个被削掉一小半的圆柱体,有三只脚,分别代表三极：基极b、集电极c和发射极e;三极管有极性,三只脚不能弄错;图14 三极管1 图15三极管2 图16三极管3如圆14示如图15示如图16示晶体晶体用字母“X”或“XY”表示,晶体内由一片晶片组成,它是振荡电路的振源,没有极性,外形如圆：图17 圆柱形晶体图18方形晶体有两个脚,外壳用金属封装,以保护里面的晶片,晶体的表面标记有：A商号：用英文字母表示,如：“FIC”B振荡频率：直接用数字标出,如“”表示振荡频率为兆赫兹、32768表示振荡频率为;C生产年份与月份：如“”中A表示1月份,7表97年;具体表示因供应商不同而有变化; 晶振又称振荡器晶振用字母“Y”表示,与晶体相比,晶振的内部除了晶片外,还有电阻、电容等,它已构成一个振荡电路,因此有极性;其外形如图19示,像一块方砖,有四个脚,外壳用金属封装;图19 晶振晶体表面的标记：A 商号,编号,用英文字母和数字表示,如：“DOC-70”;B 振荡频率：直接用数字表示,如“表示兆赫兹;集成电路又称IC集成电路快用字母"U"示常称IC,它有极性,表面有小槽口或圆点等表示方向,插错方向会使IC烧坏,使用时封装方向标志对应路板相应位置的方向标志;IC是集多种功能于一体的一种元件,多采用双排列扁平封装,其引脚封称排列,外观多为有很多脚的黑色方块,常见引脚数有8、14、20、24、40和64甚至100或更多;多用凹槽表示其极性,即凹槽左侧引脚的第1脚为该IC的第1脚,然后按逆时针方向给其余脚按1、2、3…自然数顺序定义;在IC表面一般有厂标,厂名,以及以字母、数字表示的芯片类型、温度范围、工作速度和生产期等;公司常用的有以下几种系列及封装形式：TTL系列：是较为普通、常用的IC,其体形小,双排脚封装,如圆19示：LGS S12GD75232D图19 TTL系列IC丝印图20 TTL系列IC其表面标示的含义是：S 12 GD 75232 D5.设计序号,为D系列;4.容量；3.IC类型,为GD；2.系列代码,为12系列；1.商号、名称,为LGS；这些表面标记中,2、3和4这三个标记是最重要的,只有这三个标记完全相同的IC 才能代用;RAM系列﹕中文称随机存储器RAM系列的外形极性TTL系列IC,如图21及图22所示,不同之处在于表面标记：41256AP-15KM 9942图21 RAM系列IC丝印图22 RAM系列IC外观 KM 1256 A P -15 99426.年份99与生产周42;5.存取速度；4.封装型号,为P；3.设计序号,为A；2.储存容量；1.商号,为KM；这些表面标记中以2和5最为重要,这两个参数不同的RAM系列IC一定不能代用,而且,就算这两个参数相同,但生产厂家不同,都要先经过测试合格后才能代用; ROM系列﹕中文称只读存储器一般,ROM输入资料后是不可以擦除的,可以将输入的资料擦除的ROM有两种：EPROM 中文称：此外线可擦除式可只读存储器和EEROM电可擦除式只读存储器;ROM的外形与RAM相似,如图23所示,不同的是表面丝印,如图23及图24：MX J99313329F002NTPC-12IA7771TAIWAN图23 ROM系列丝印图24 ROM系列MX 29F 002 NTPC -12 LA77716.版本号;5.存取速度；4.设计序号；3.存储容量；2.ROM代号；1.商号；这些标记中以2、3和4是最重要的;PAL系列﹕中文称可编程逻辑阵列IC在我们公司较少用到,外形与前面学过的几种很相似,不同之处在于其表面丝印：PAL 16 L 8 A5.速度如为A"示传送延时为25ns,如为B"表示传送延时为15ns4.可输入数目3.输出类型分组合型：用“L”表示；带锁存弄：用“R”表示；可改变型：用“V”表示2.可输入数目；1.商号；这些标记中2、3、4和5都很重要,PAL需要代用,必须2、3、4、5项完全相同,如果2、3、4任何一项不相同则不可代用；2、3、4项相同而5项不同的PAL,须以试验确认才可代用;IC的封装形式有：SOP、SOJ、QFP、PLCC、PGA、BGA球栅阵列封装IC等,如下图图25 BGAIC连接器件扩展槽SLOT：用以连接声卡、网卡、显示卡和边卡内存条等等适配卡,有以下类型：ISA插槽：它有98个脚位,用于插98PIN的ISA适配卡;AGP插槽：它有124个脚位,用于插124PIN的AGP适配卡如图26;PCI插槽：它有120个脚位,用于插120PIN的PCI适配卡如图27;图26 AGP插槽图27 PCI插槽DIMM槽：动态内存插槽,168PIN,SDRAM同步动态内存即插于此槽如图28;图28 DIMM插槽SIMM槽：静态内存插槽,72PIN,SRAM静态内存即插于此槽;图29 USB头图30 KB头图31 GAME头外部输入/输出I/O接口USB系统/外围接驳口,如图29;KBKeyboard and Mouse,键盘和鼠标接头,如图30;GAME游戏或声卡接头,如图31PRTPrint,打印接头;COM1和COM2;连接座电源插座火牛座FDC和FDD: 217-1PIN,用于连接软驱;图32 FDD插座IDE:220-1PIN﹐用于连接硬盘或光驱;其外形很像FDC插座;插针与针耙插针：以针脚数量不同可分12、13、14、23、15、210-3PIN不等如图33及34;针耙：依颜色可分黄、黑、白、色等,如图25示;图33 防呆丝插针图34 23插针图35 针耙HSK散热片图36 散热片元件在印刷电路板PCB上的丝印：X1:晶体R1:电阻D1:二极管IC1:集成电路块C1:电容L1:电感Q2:三极管JP1:插针、铁丝BT:电池座RN1:排阻FDC:软驱IC2:集成电路块Y1:晶体PCI1:PCI槽DIMM1:DIMM槽F1:保险丝、电感IDE1:硬盘、光驱槽作业过程中的注意事项1.元件的外壳所用的材料大多数很脆,拿取、搬动时要轻拿轻放,避免掉落损坏；2.元件的表面标记要保护好,以免增加日后检修的困难；3.元件借用时,需有施工单或工程变更通知单等指导文件的说明;4.有极性方向性的元件,必须按规定的方向插机与贴片,否则会损坏元件；而无极性元件插反虽然不影响性能,但为了整齐美观,亦需按规定的方向操作;5.接触对静电敏感的元件,必须按防静电及强电控制指南执行,以防损坏元件;附表附表一:常用误差等级表示法等级代号 F G J K M Z 金色银色误差范围+1% +2% +5% +10% +20% +80%–20% +5% +10%。

(整理)电路板上电子元件识别

电路板上电子元件识别
电子元件有着不同的封装类型，不同类的元件外形一样，但内部结构及用途是大不一样的，比如极管、可控硅、场效应管、或双二极管。

TO-3封装的元件有三极管，集成电路等。

二极管也有几种及螺栓封装，二极管品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、管都用一种或几种封装。

贴片元件由于元件微小有的干脆不印字常用尺寸大多也就几种，所以没有二极管及有极性贴片电容与其它贴片则很容易区分，有极性贴片元件有一个共同的特点，就是极性对于元件识别可以看印字型号来区别，对于元件上没有字符的器件也可分析电路原理或用万用表测元件类型并非一朝一夕就能学会的，这需要多年积累的经验来认识。

下面实物图片是线路板上的一。

电子元器件识别(含图片)

1 2 3 4 5 6 7 8 9 0
10 100
ht tp
1000 10000 100000 1000000
10000000 100000000 1000000000 1 0.1 0.01
:// go od td su y. a ob ta o. co m Q Q 40 05 68
±10% ±20%
Q Q 40 05 68 74 a ob ta o. co m td su y.
天津工程师范学院工程实训中心
Q a ob ta o. co m
Q
40
05
68
74
金属氧化皮膜电阻器
ht
tp
://
go
od
td su
y.
天津工程师范学院工程实训中心
金属氧化皮膜电阻器
随着电子设备的发展其构成的零件亦趋向小型化、轻型化及耐用化等趋势。在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。
天津工程师范学院工程实训中心
电容的分类

根据介质的不同，分为陶瓷、云母、纸质、薄膜、电解电容几种。陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，自体电感小。云母电容：以云母片作介质的电容器。性能优良，高稳定，高精密。
td su ht tp :// go od y. a ob ta
±5％
o. co m Q Q 40 05 68 74
y.
a ob ta
2 7
如果只有3条色环，则代表此电阻的允许误差为±20％
天津工程师范学院工程实训中心
其他事项

在电路图中电阻器和电位器的单位标注规则。阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注 2.7M。阻值在1千欧到100千欧之间，标注单位k。比如5.1千欧，标注5.1k；68千欧，标注68k。阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。比如360千欧，可以标注360k，也可以标注 0.36M。阻值在1千欧以下，可以标注单位Ω，也可以不标注。比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注 680Ω或者680。7. 电阻的使用常识。要根据电路的要求选用电阻的种类和误差。在一般的电路中，采用误差 10%，甚至20%的碳膜电阻就可以了。电阻的额定功率要选用等于实际承受功率1.5~2倍的，才能保证电阻耐用。电阻在装入电路之前，要用万用表欧姆档核实它的阻值。安装的时候，要使电阻的类别、阻值等符号容易看到，以便核实。

元件的识别实验报告(3篇)

第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。

二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。

本实验主要介绍常用电子元件的识别方法和检测技巧。

1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。

电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。

2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。

电容的容量单位有法拉（F）、微法拉（μF）等。

3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。

电感的单位有亨利（H）、毫亨利（mH）等。

4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。

5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。

三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。

根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。

2. 识别电容：观察电容的外观，识别其容量标识。

根据容量标识，确定电容的容量和耐压值。

3. 识别电感：观察电感的外观，识别其电感值和单位。

根据电感值和单位，确定电感的电感量。

4. 识别二极管：观察二极管的外观，识别其正负极。

使用万用表测量二极管的正向压降，判断其性能。

5. 识别三极管：观察三极管的外观，识别其三个电极。

使用万用表测量三极管的放大倍数，判断其类型。

6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。

五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。

2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。

电子元件简解、识别

3.发光二极管
发光二极管是采用磷化镓或磷砷化镓等半导体材料制成的，以直接将电能转变为光能的发光器件。（1）、发光二极管简称 LED，是一种具有一个PN结的半导体发光器件。发光二极管的种类很多，可分为：可见光 LED，红外光 LED、固定颜色 LED、双色和变色 LED 等，并有圆形、方形、异形等多种形状；
二、二极管的分类
按用途分为：晶体二极管、稳压二极管、发光二极管、光电二极管等。
三、二极管的识别
二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极）；发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。贴片式的可用万用表测试：将数字万用表指到测二极管档，红、黑表笔分别对应二极管的二端，若灯亮则代表红表笔方向为正极，黑为负极。用数字式万用表或其他测量仪器，可测出二极管的好坏。
18
2-3 二极管
四、二极管的特性
二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正向特性：在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为 0.3V，硅管约为 0.7V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为 0.3V，硅管约为 0.7V），称为二极管的“正向压降”。反向特性：在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

电路板上电子元件识别

电路板上电子元件识别C（电容---储存电荷，阻直流，通交流，电容器在电路中作用如稳压、滤波、降压、延时放电、调节频率等电解电容有正负级，L 电感----------储存磁场能量，通直流，阻交流U 芯片----------多种电路的集合X或Y 晶振----------给单片机正常工作提供稳定的时钟信号（把电能和机械能相互转化的晶体在共振的状态下工作，）已提供稳定，精准的单频振荡。

R（电阻）----------阻碍（限制）电流B或BJT，电池，D（二极管）白，红，黑，短（多为负极）----------允许电流单项通过Q三极管（晶体管）FS（保险管）RTH（热敏电阻）CY（Y电容：高压陶瓷电容，安规）CX（X电容：高压薄膜电容，安规）ZD（稳压二极管）T（变压器）U集成电路ic（IC芯片）J或P连接器（跳线）VR（可调电阻）H.指示灯，Z阻抗。

? 电子元件有着不同的封装类型，不同类的元件外形一样，但内部结构及用途是大不一样的，比如TO 极管、可控硅、场效应管、或双二极管。

TO-3封装的元件有三极管，集成电路等。

二极管也有几种封装及螺栓封装，二极管品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特管都用一种或几种封装。

贴片元件由于元件微小有的干脆不印字常用尺寸大多也就几种，所以没有经验二极管及有极性贴片电容与其它贴片则很容易区分，有极性贴片元件有一个共同的特点，就是极性标志对于元件识别可以看印字型号来区别，对于元件上没有字符的器件也可分析电路原理或用万用表测量元元件类型并非一朝一夕就能学会的，这需要多年积累的经验来认识。

下面实物图片是线路板上的一些元。
