钻井井控装置-节流与压井管汇
钻井井控装置节流压井管汇2011井控培训课件井控装置教案之-节流压井管汇节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇☐井控管汇的定义：☐在井控压井作业中，需要借助一套装有可调节节流阀的专用管汇给井内施加一定的回压，并通过管汇控制井内各种液体的流动或改变流动路线，这套专用管汇就叫井控管汇。
☐井控管汇的组成：☐井控管汇包括节流管汇、压井管汇、防喷管汇、放喷管汇等。
节流压井管汇是成功控制井涌、溢流等实施油气压力控制的可靠和必备的设备。
☐节流管汇主要由节流阀、平板阀、五通、汇流管、缓冲管和压力表等组成。
流动节流管汇还配有液控箱、阀位变送器、气动压力变送器等。
☐压井管汇主要由单流阀、平板阀、三通和压力表等组成。
节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇☐节流压井管汇的作用☐当井涌关井后，利用节流阀启、闭程度的不同，控制一定的套管压力，维持一定的井底压力，避免地层流体进一步流入井中。
☐当不能通过钻具进行正常循环时，可通过压井管汇向井中泵入钻井液，以便恢复和重建井底压力平衡。
节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇阀门编号单四通：2、3；双四通：2、3、5、6单四通：1、4；双四通：2、3、5、6J2a、J2b、J3a、J5、J6a、J7、J8J1、J12、J4J9、J11、J6b、J10、J3bY2、Y42011井控装置教案之-节流压井管汇节流压井管汇的功用2011井控培训课件井控装置教案之-节流压井管汇☐节流管汇的功用☐通过节流管汇的节流作用实施压井作业，替换出井内被污染的钻井液。
同时控制井口套管压力与立管压力，恢复钻井液柱对井底的压力控制，控制溢流。
☐通过节流阀的泄压作用，降低井口 压力，实现软关井。
☐通过放喷阀的大量泄流作用降低井口 套管压力，保护井口防喷器组。
☐起分流放喷作用，将溢流物引出井场以外，防止井场着火和人员中毒，确保钻井安全。
节流压井管汇
坐岗工发现溢流后，迅速通知司钻，司钻立即发出长笛讯号。
(一般不得低于30秒)，值班干部立即上钻台负责全面指挥；之后上关井，关井之后根据具体情况决定是压井、节流、放喷还是继续生产。
一、关井井涌关井三种方式：软关井：打开液动平板阀(由副司钻打开，如果是手动的，由井架工打开)，然后打开节流阀，然后关闭防喷器，最后关闭节流阀。
硬关井：在节流阀关闭的情况下，关闭防喷器。
半软关井：打开液动平板阀(由副司钻打开，如果是手动的，由井架工打开)，然后适当打开节流阀，然后关闭防喷器，最后关闭节流阀软关井：节流和关井的关系：当井涌关井后，利用节流阀启、闭程度的不同，控制一定的套管压力，维持一定的井底压力，避免地层流体进一步流入井中。
当不能通过钻具进行正常循环时，可通过压井管汇向井中泵入钻井液，以便恢复和重建井底压力平衡。
2.打开节流阀3.关闭防喷器 1.4. 关闭节流阀2.打开节流阀4.关闭节流阀二、压井压井管汇的组成与操作接防喷管线或钻井泵时，打开此处平板阀一直处于开的状态三、节流与放喷节流：节流管汇的操作：1、原则：平板阀只能断流，不能节流，不能处于半开半关的工作位置。
但手轮开（关）到位后，必须回旋1/4--1/2圈。
节流阀的开关看套压，大则开，小则关。
不能断流，当需断流时，应关其下游的平板阀。
2、作用：通过节流阀的节流作用实施压井作业，替换出井里被污染的泥浆，同时控制井口套管压力与立管压力，恢复泥浆液柱对井底的压力控制，制止溢流。
通过节流阀的泄压作用，降低井口套管压力，将是实现“软关井 ”。
通过放喷阀的大量泄流作用，保护井口防喷器组。
3、操作分为节流和放喷两种。
节流：此时为开启状态1、打开节流阀，打开程度看套压2,.当一个节流阀不满足要求时，打开此节流阀3.然后打开平板阀 此时为关闭此时为关闭放喷：四．不同井况时井控：A ．钻进时井控程序：1. 停止钻进，钻头提离井底，使钻杆接头避开防喷器闸板芯子；2．停泵；3．打开节流阀；4．关防喷器；5．关节流阀；6．向钻井监督报告井喷情况；7．记录15分钟内的稳定的关井钻杆压力和套管压力及泥浆池体积增减量。
井控技术之井控管汇专题培训ppt课件
节流与压井管汇的组合型式
◆ 14MPa的节流压井管汇 ◆ 21MPa的节流压井管汇 ◆ 35MPa的节流压井管汇 ◆ 70MPa和105MPa的节流管汇
41
14MPa节流压井管汇组合
42
21MPa节流压井管汇组合
43
35MPa的节流压井管汇
44
70MPa和105MPa的节流管汇
45
三、节流管汇、压井管汇的正确使用
蓄能器(或直接由油泵来)出来，经速度调节阀(控制流量
的针阀)到手动三位五通换向阀，经该阀进入液动节流阀
的开启和关闭腔，使节流阀阀芯前后推进，以达到平衡
钻井工艺的要求。
27
进入空气滤清器的另一路，又经一空气滤清器， 进入空气减压阀，减压后的空气(小于0.35Pa)经 输气管进入立管压力变送器，管汇压力变送器、 阀位变送器，经比较变送后的压缩空气返回控制 箱到立管压力表、管汇压力表和阀位开度表，让 操作人员在控制箱上就能知道压力及阀的开启度 以便按平衡钻井工艺的要求来适时的操作节流阀
8
工作原理
利用节流元件改变流体通孔大小，从而达到节流的 目的。即液体经由狭小通道时，形成较大的局部阻力， 使流阻加大而造成回压。通孔越小，回压越大；通孔 越大，回压越小。
（1）液动节流阀
该阀可以遥控。其阀芯为筒形，为整体硬质合金； 阀座内圈镶硬质合金；阀盖与介质接触端堆焊有硬质 合金，使之具有良好的耐磨性和抗腐蚀性。在阀的出 口通道上嵌有尼龙的耐磨衬套，以保护阀体不受磨损.
2
（一）主要部件结构及原理
主要结构
3
1.节流阀
节流阀的功能是在实施油气井压力控制技术时， 借助它的开启和关闭维持一定的套压，将井底压力 变化稳定在一定窄小的范围内。节流阀是节流管汇 核心部件，节流阀的节流元件，其结构有多种，它 们的原理都是利用改变流体通孔大小，从而达到节 流的目的。即液体经由狭小通道时，形成较大的局 部阻力，使流阻加大而造成回压。通孔越小，回压 越大；通孔越大，回压越小
简述节流、压井管汇的组成及用途。
简述节流、压井管汇的组成及用途。
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!节流、压井管汇：解析组成与应用引言在油气钻探中，为了有效控制井口的压力以及防止井底突发情况的发生，节流与压井管汇成为了不可或缺的关键设备。
第六章 节流与压井管汇
节流与压井管汇的作用 节流与压井管汇的组成 节流压井管汇的工作压力与公称通经 节流压井管汇的组合型式 节流管汇 压井管汇
节流、压井管汇的工作压力
根据SY/T5323-92《压井管汇与节流管汇》的规 定，节流压井管汇的最大工作压力分别为5级：
14MPa 、 21MPa 、 35MPa、70MPa、105MPa。 目前，国产节流压井管汇，除105MPa压力等级 都已研制成功。
复习题：
14Mpa的节流管汇
21Mpa的节流管汇
35MPa的节流管汇
70MPa和105MPa的节流管汇
第六章 节流与压井管汇
节流与压井管汇的作用 节流与压井管汇的组成 节流压井管汇的工作压力与公称通经 节流压井管汇的组合型式 节流管汇 压井管汇
节流管汇的作用 节流管汇的型号
节流管汇的类型 节流管汇的组成
井场所装设的节流压井管汇，其压力等 级必须与井口防喷器组一致。（通常，管汇压力
等级的选定以最后一次开钻时井口防喷器组的压力等 级为准。避免了由于井口防喷器组压力等级的改变而 频繁换装管汇。）
节流、压井管汇的公称通径
管汇的公称通径：管线的内径
井口四通与节流管汇五通间的连接管线，其公称通径 一般不得小于76mm（3 ）；但对于压力等级为14MPa的 管汇可允许50mm（2 ）；预计在钻井作业中有大量气流 时不得小于102mm（4 ）。
节流管汇中的阀件
节流阀 平板阀
节流管汇组成
节流阀的种类：
手动节流阀 液动动筒形节流阀
液动筒形节流阀
手 动 筒 形 节 流 阀
液 动 筒 形 节 流 阀
手动针形节流阀
平板阀的种类、结构、工作原理
平板阀

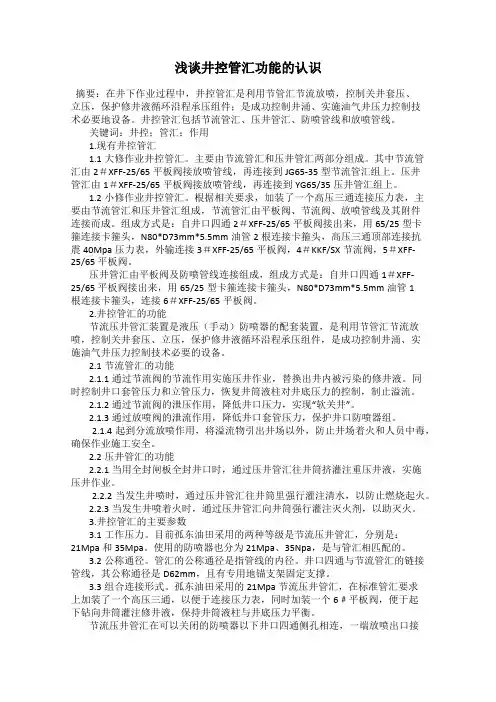

浅谈井控管汇功能的认识
浅谈井控管汇功能的认识摘要：在井下作业过程中，井控管汇是利用节管汇节流放喷，控制关井套压、立压，保护修井液循环沿程承压组件；是成功控制井涌、实施油气井压力控制技术必要地设备。
井控管汇包括节流管汇、压井管汇、防喷管线和放喷管线。
关键词：井控；管汇；作用1.现有井控管汇1.1大修作业井控管汇。
主要由节流管汇和压井管汇两部分组成。
其中节流管汇由2＃XFF-25/65平板阀接放喷管线，再连接到JG65-35型节流管汇组上。
压井管汇由1＃XFF-25/65平板阀接放喷管线，再连接到YG65/35压井管汇组上。
1.2小修作业井控管汇。
根据相关要求，加装了一个高压三通连接压力表，主要由节流管汇和压井管汇组成，节流管汇由平板阀、节流阀、放喷管线及其附件连接而成。
组成方式是：自井口四通2＃XFF-25/65平板阀接出来，用65/25型卡箍连接卡箍头，N80*D73mm*5.5mm油管2根连接卡箍头，高压三通顶部连接抗震40Mpa压力表，外输连接3＃XFF-25/65平板阀，4＃KKF/SX节流阀，5＃XFF-25/65平板阀。
压井管汇由平板阀及防喷管线连接组成，组成方式是：自井口四通1＃XFF-25/65平板阀接出来，用65/25型卡箍连接卡箍头，N80*D73mm*5.5mm油管1根连接卡箍头，连接6＃XFF-25/65平板阀。
2.井控管汇的功能节流压井管汇装置是液压（手动）防喷器的配套装置，是利用节管汇节流放喷，控制关井套压、立压，保护修井液循环沿程承压组件，是成功控制井涌、实施油气井压力控制技术必要的设备。
2.1节流管汇的功能2.1.1通过节流阀的节流作用实施压井作业，替换出井内被污染的修井液。
同时控制井口套管压力和立管压力，恢复井筒液柱对井底压力的控制，制止溢流。
2.1.2通过节流阀的泄压作用，降低井口压力，实现“软关井”。
2.1.3通过放喷阀的泄流作用，降低井口套管压力，保护井口防喷器组。
2.1.4起到分流放喷作用，将溢流物引出井场以外，防止井场着火和人员中毒，确保作业施工安全。
节流与压井管汇
排放管线
J9
节
流
管
汇
J3a
组
合
J3b
形
回收管线到钻井液罐
式
J4
J7
液（手）动节流阀
J10
１
