一.实验题目简易二层电梯控制器模拟真实电梯的运行情况,设计制作一个简易电梯控制器控制二层电梯的运行。
基本要求:1、电梯设有一层、二层外部呼叫按钮和内部一层、二层指定按钮(BTN)。
2、利用数码管显示电梯所在楼层,用LED显示电梯运行状态如上行、下行、开门、关门等。
提高要求:1、点阵显示楼层;2、用点阵显示楼层的上下滚动移出移入表示电梯的上行或下行运行方向3、增加为三层电梯控制器二.设计方案及思路设计思路:根据题目要求,我在程序中设计了需要用到的8个外部按钮:f1up,f2up ,f2dn,f3dn,warning,stop1,stop2,stop3,reset,另外还有相应的显示信号,程序利用状态机实现总体的控制,状态中用到了7个状态:(stopon1,dooropen,doorclose,doorwait,up1,down1,stop),状态的主要转换如下:设定复位后初始状态是stopon1,然后状态跳转到doorclose,在接收到相应的请求信号时,做出判断,若请求信号的楼层大于当前所在的楼层,则程序跳转到up1状态,小于则跳转到down1状态,如果请求信号的楼层与当前楼层相同时,则开门进入dooropen 状态,然后到开门延迟状态doorwait,然后再到doorclose状态,上升和下降的过程中判断电梯是否到达指定的楼层,若到达,则程序进入stop状态,然后到开门->延时->关门,进而做判断。
状态转移图如下:各个状态线表示的内容如下: 1初始化2 初始化后电梯进入工作状态,起始是关门状态3 没有任何信号输入时,电梯始终工作在关门状态4 电梯接收到信号,且请求信号大于当前楼层5 电梯上升后到达指定楼层时停止1161092stopon1 dooropenup1stopdoorwait1doorclosedown1 345876 电梯停止后便开门7 延时等待乘客搭乘电梯或者走出电梯 8 等待时间结束后电梯关门9 电梯接收到信号,且请求信号小于当前楼层 10 电梯下降到指定楼层后停止11 电梯接受的信号与当前楼层相同则开门控制原理图:分块设计:程序中主要分了3个模块:分频模块,状态控制,状态显示,其中状态显示分成了信号灯显示部分和点阵显示部分,因为一开始对点阵的显示比较生疏,所以点阵显示模块是后来才在总的程序中加入的。
Verilog~HDL~电梯程序

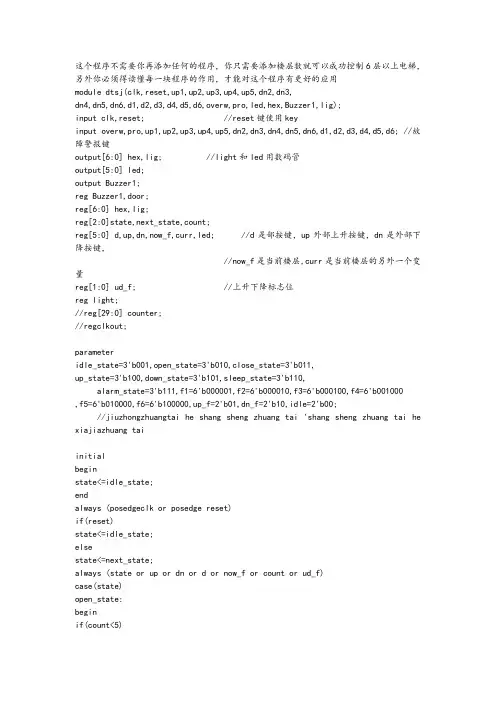

这个程序不需要你再添加任何的程序,你只需要添加楼层数就可以成功控制6层以上电梯,另外你必须得读懂每一块程序的作用,才能对这个程序有更好的应用module dtsj(clk,reset,up1,up2,up3,up4,up5,dn2,dn3,dn4,dn5,dn6,d1,d2,d3,d4,d5,d6,overw,pro,led,hex,Buzzer1,lig);input clk,reset; //reset键使用keyinput overw,pro,up1,up2,up3,up4,up5,dn2,dn3,dn4,dn5,dn6,d1,d2,d3,d4,d5,d6; //故障警报键output[6:0] hex,lig; //light和led用数码管output[5:0] led;output Buzzer1;reg Buzzer1,door;reg[6:0] hex,lig;reg[2:0]state,next_state,count;reg[5:0] d,up,dn,now_f,curr,led; //d是部按键,up外部上升按键,dn是外部下降按键,//now_f是当前楼层,curr是当前楼层的另外一个变量reg[1:0] ud_f; //上升下降标志位reg light;//reg[29:0] counter;//regclkout;parameteridle_state=3'b001,open_state=3'b010,close_state=3'b011,up_state=3'b100,down_state=3'b101,sleep_state=3'b110,alarm_state=3'b111,f1=6'b000001,f2=6'b000010,f3=6'b000100,f4=6'b001000,f5=6'b010000,f6=6'b100000,up_f=2'b01,dn_f=2'b10,idle=2'b00;//jiuzhongzhuangtai he shang sheng zhuang tai 'shang sheng zhuang tai he xiajiazhuang taiinitialbeginstate<=idle_state;endalways (posedgeclk or posedge reset)if(reset)state<=idle_state;elsestate<=next_state;always (state or up or dn or d or now_f or count or ud_f)case(state)open_state:beginif(count<5)elsenext_state=close_state;endsleep_state:beginif((up||dn||d||ud_f)==0)beginnext_state=close_state;endelsenext_state=idle_state;endidle_state: // 初始状态beginif((up||dn||d||ud_f)==0)next_state=sleep_state;if(!overw||pro==1)next_state=alarm_state;else if(d>0)beginif((d&now_f)>0)next_state=open_state;else if(d>now_f)next_state=up_state;elsenext_state=down_state;endelse if((up&now_f)||(dn&now_f)) next_state=open_state;else if((up>now_f)||(dn>now_f)) next_state=up_state;else if(up||dn)next_state=down_state;elsenext_state=idle_state;endup_state:beginif((up||dn||d||ud_f)==0)next_state=sleep_state;if(!overw||pro==1)next_state=alarm_state;else if((d&now_f)||(up&now_f))else if((d>now_f)||(up>now_f))next_state=up_state;else if((d<now_f)||(up<now_f)) //else if(d||up) wait speak next_state=down_state;else if(dn>0)beginif(dn>now_f)next_state=up_state;else if((dn&now_f)||(now_f<f6))next_state=open_state;else if((dn&now_f)&&(now_f==f6))next_state=open_state;elsenext_state=down_state;endelsenext_state=idle_state;enddown_state:beginif((up||dn||d||ud_f)==0)next_state=sleep_state;else if(!overw||pro==1)next_state=alarm_state;else if((d&now_f)||(dn&now_f))next_state=open_state;elseif(((d<now_f)&&(d!=6'b000001))||((dn<now_f)&&(dn!=6'b000001))) next_state=down_state;else if((d>now_f)||(dn>now_f))next_state=up_state;else if(up>0)beginif (up<now_f)next_state=down_state;else if((up&now_f)&&(now_f>f1))next_state=down_state;else if((up&now_f)&&(now_f==f1))next_state=open_state;elsenext_state=up_state;endnext_state=idle_state;endclose_state:beginif((up||dn||d||ud_f)==0)next_state=sleep_state;else if(!overw||pro==1)next_state=alarm_state;else if(ud_f==up_f)beginif((d&now_f)||(up&now_f))next_state=open_state;else if((d>now_f)||(up>now_f))next_state=up_state;else if(d||up)next_state=down_state;else if(dn>0)beginif(dn>now_f)next_state=up_state;else if((dn&now_f)>0)next_state=open_state;elsenext_state=down_state;endelsenext_state=idle_state;endelse if(ud_f==dn_f)beginif((d&now_f)||(dn&now_f))next_state=open_state;elseif(((d<now_f)&&(d!=6'b000000))||((dn<now_f)&&(dn!=6'b000000))) next_state=down_state;else if(d||dn)next_state=up_state;else if(up>0)beginif(up<now_f)next_state=down_state;else if((up&now_f)>0)next_state=open_state;next_state=up_state;endelsenext_state=idle_state;endelsebeginif(d>0)beginif((d&now_f)>0)next_state=open_state;else if(d>now_f)next_state=up_state;elsenext_state=down_state;endelse if((up&now_f)&&(dn&now_f))next_state=open_state;else if((up>now_f)&&(dn>now_f))next_state=up_state;else if(up||dn)next_state=down_state;elsenext_state=idle_state;endendalarm_state:beginif(!overw||pro==1)begin//Buzzer1<=1'b1; next_state=open_state;endelsebegin//Buzzer1<=1'b0; if(d>0)beginif((d&now_f)>0)next_state=open_state;else if(d>now_f)next_state<=up_state;elsenext_state=down_state;endelse if((up&now_f)||(dn&now_f))next_state=open_state;else if((up>now_f)||(dn>now_f))next_state=up_state;else if(up||dn)next_state=down_state;elsenext_state=idle_state;endenddefault:next_state<=idle_state;endcasealways (up1 or up2 or up3 or up4 or up5)up ={1'b0,up5,up4,up3,up2,up1};always (dn2 or dn3 or dn4 or dn5 or dn6)dn ={dn6,dn5,dn4,dn3,dn2,1'b0};always (d1 or d2 or d3 or d4 or d5 or d6)d ={d6,d5,d4,d3,d2,d1};always (posedgeclk or posedge reset)beginif(reset)count<=0;else if((next_state==open_state)&&(count<5)) count<=count+1;elsecount<=0;endalways (posedgeclk or posedge reset )//always (reset or next_state)if(reset)beginnow_f<=f1;ud_f<=idle;led<=6'b000001;light<=1'b0;endelsebeginnow_f<=now_f;curr=now_f;case(next_state)idle_state:beginnow_f<=now_f;ud_f<=idle;led<=led;curr<=now_f;Buzzer1<=1'b0; endup_state:beginnow_f<=now_f<<1;ud_f<=up_f;led<=led+1;curr<=now_f;enddown_state:beginnow_f<=now_f>>1;ud_f<=dn_f;led<=led+1;curr<=now_f;endopen_state:beginnow_f<=now_f;ud_f<=ud_f;led<=led;door<=1'b1;light<=door;curr<=now_f;endclose_state:beginnow_f<=now_f;ud_f<=ud_f;led<=led;curr<=now_f;door<=1'b0;light<=door;endalarm_state:beginnow_f<=now_f;。
基于VHDL的电梯控制系统设计
VHDL数字系统设计与测试实验报告基于VHDL的电梯控制系统设计一、设计背景及说明随着高层建筑的不断涌现,对电梯的需求也与日俱增,电梯已经成为我们日常生活中不可缺少的部分,稳定可靠性高的电梯系统成为了电梯领域的新需求。
现在基于VHDL硬件描述语言,用FPGA为控制芯片控制完成一个简单的6层楼的电梯控制系统设计。
我们常见的电梯控制系统功能都包括:上升请求、下降请求、电梯门控、楼层显示灯、电梯运动方向显示、超载、报警、电梯内请求信号等。
根据这些常用的信号设计一个电梯系统,实现所要求的功能。
控制方式的选择:1)内部请求优先控制方式内部请求控制方式类似于出租车的工作方式,先将车上的人送至目地,再去载客。
作为通用型电梯应该服务于大多数人,必须考虑电梯对内外请求的响应。
在内部请求优先控制方式中,当电梯外部人的请求和电梯内部人的请求冲突时,外部人的请求信号可能被长时间忽略,因为它不能作为通用型电梯的设计方案。
2)单层层停控制方案单层层停控制方式等同于火车运行方式,遇到站即停止、开门。
这种方案保证所有的人的请求都能得到响应。
然而这样对电梯的效率产生了消极的影响:不必要的等待消耗了大量时间,而且电梯的运作与用户的请求无关,当无请求时电梯也照常跑空车,浪费了大量的电能。
对于用户而言这种控制方式的请求响应时间也不是很快,因而也不是理想的电梯控制设计方案。
3)方向优先控制式方式方案方向优先控制是指电梯运行到某一层楼时,先考虑这一层楼是否有请求:有则停止;无则继续上升或者下降。
停止后再启动时,考虑上方或者下方是否有请求,有则继续前进,无则停止。
检测后方是否有请求,有请求则转向运行,无请求则维持停止状态。
这种运作方式下,电梯对用户的请求相应率为100%,而且响应的时间较短。
方向优先控制方式的效率远远大于单向层层停等控制方式的效率。
而且,方向控制方式下,电梯在维持停止状态的时候可以进入省电模式,又能节省大量的电能。
在本设计中采用方向优先控制方式。
VHDL项目设计“三层电梯控制系统”
VHDL项目设计“三层电梯控制系统”三层电梯控制系统是一种常见的嵌入式系统,用于控制电梯的运行和停止。
它由三层楼、一台电梯和一组控制器组成,通过控制器对电梯的动作进行控制。
本文将介绍一个基于VHDL的三层电梯控制系统的设计。
首先,我们需要定义系统的输入和输出。
对于一个三层电梯控制系统,输入可以包括三个楼层传感器的信号、电梯内部的按钮信号以及电梯的当前位置。
输出可以包括电梯的运行方向、电梯门的开关状态以及电梯运行的目标楼层。
接下来,我们需要设计电梯运行的逻辑。
电梯可以向上或向下运行,它可以根据当前位置和目标楼层来确定下一步的动作。
例如,如果当前位置在一楼,目标楼层在三楼,电梯应该向上运行。
如果当前位置在三楼,目标楼层在一楼,电梯应该向下运行。
我们可以使用状态机的方法来实现这种逻辑。
在控制器的设计中,我们可以使用三个传感器来检测电梯的位置。
当电梯到达一些楼层时,传感器会发出一个信号,控制器会根据这个信号来更新电梯的当前位置。
控制器还需要检测电梯内部按钮的信号,并根据按钮的输入来确定电梯的目标楼层。
例如,如果电梯内部的按钮被按下,控制器会将目标楼层设置为当前所在楼层。
如果一些楼层的按钮被按下,控制器会将目标楼层设置为该楼层。
最后,我们需要定义电梯门的开关逻辑。
当电梯到达目标楼层时,它的门应该打开,当电梯离开目标楼层时,它的门应该关闭。
可以使用一个门状态变量来跟踪电梯门的状态,并根据电梯的位置和目标楼层来更新该变量。
通过以上的设计,我们可以实现一个基于VHDL的三层电梯控制系统。
这个系统可以根据输入信号来确定电梯的动作,包括电梯的运行方向,电梯门的开关状态以及电梯运行的目标楼层。
这个系统可以实时更新电梯的状态,以实现精确的电梯控制。
综上所述,VHDL项目设计的“三层电梯控制系统”是一个基于嵌入式系统的设计,通过控制器对电梯的运行和停止进行控制。
这个系统的设计包括电梯运行逻辑、控制器的设计以及电梯门的开关逻辑。
电梯控制器的VHDL程序设计与仿真
论文题目:电梯控制器的VHDL程序设计与仿真专业:微电子学本科生:陈伟伟(签名)___________指导教师:岳改丽(签名)___________摘要本设计(改为论文)主要介绍了基于FPGA设计的五层电梯控制器,采用VHDL语言进行编译,并进行了电路综合和仿真。
该控制器具备了FPGA芯片的硬件体积小、实时性好、工作效率高、提高系统的集成度等特点且遵循方向优先的原则,提供五个楼层多个用户的载客服务,并指示电梯的运行情况。
本设计的亮点是使用状态机的方法来完成电梯的几个运行状态。
(改,)将主控制器的状态分为6种,停止、等待、上升、连续上升、下降及连续下降,状态的划分与楼层无关(增加,)因此具有很强的通用性。
本课题试验调试平台是Altera公司的Quartus Ⅱ软件和EDA实验开发系统。
(改,)通过程序的调试和(改、)运行及仿真表明本设计可以完成电梯所在楼层显示和电梯运行方向指示。
关键字:FPGA,VHDL,电梯控制器,状态机大红色要删去,下同Subject: The study and simulation of elevator controller based on VHDL Specialty: MicroeletronicsName: Weiwei Chen (Signature) ___________ Instructor: G aili Yue (Signature) ___________ABSTRCTThis design introduces the five floors elevator controller compiled with VHDL and the synthesis and simulation of the circuit. The controller follows the direction of the principle of priority, to provide the service of multiple users, and indicates the operation of the lift. This controller has FPGA chip compact hardware, good real-time, high efficiency, improve the system integration characteristics .Using state machine is a strong point of this design. The main controller is divided into six states. The state has nothing to do with floors, so it has a strong common use. The debugging platform of this topic is Altera QuartusⅡsoftware and EDA experiment development system. Through the process of debugging、running and the simulation shows that this design can finish the function of the elevator direction and floor’s display.KEY WORDS: FPGA, VHDL, Elevator Controller, State Machine目录1绪论 (1)1.1 选题的背景 (1)1.2 电梯控制器的研究背景 (1)1.3 我国电梯的发展状况 (1)1.4 电梯设计的具体目的及控制要求..................................................................... .2 2设计基础依据(改为工具介绍). (4)2.1EDA技术介绍 (4)2.2FPGA简介 (6)2.2.1EDA实验开发平台 (7)2.2.2 EP2C5核心板(字号?) (7)2.3硬件描述语言 (8)2.3.1VHDL和VerilogHDL比较 (8)2.3.2VHDL语言的基本特点 (8)2.3.3 VHDL的设计流程 (9)2.3.4 VHDL程序的基本结构 (9)2.3.5 状态机的简介 (10)2.4 QuartusII软件介绍 (11)3电梯控制器的设计及仿真 (14)3.1 电梯及电梯控制器的功能简介 (14)3.1.1 电梯的机械组成 (14)3.1.2电梯控制器的工作原理 (15)3.2 电梯控制器的程序设计 (15)3.2.1 电梯的总体控制思想 (16)3.2.2 电梯控制器的程序流程图 (17)3.2.3模块设计与实现 (18)3.3程序调试与下载 (28)3.3.1 程序调试 (28)3.3.2从设计文件到目标器件的下载 (29)3.3.3 加载及显示结果 (29)结论 (33)致谢.................................................................................... 错误!未定义书签。
电梯控制器报告(Verilog实现)

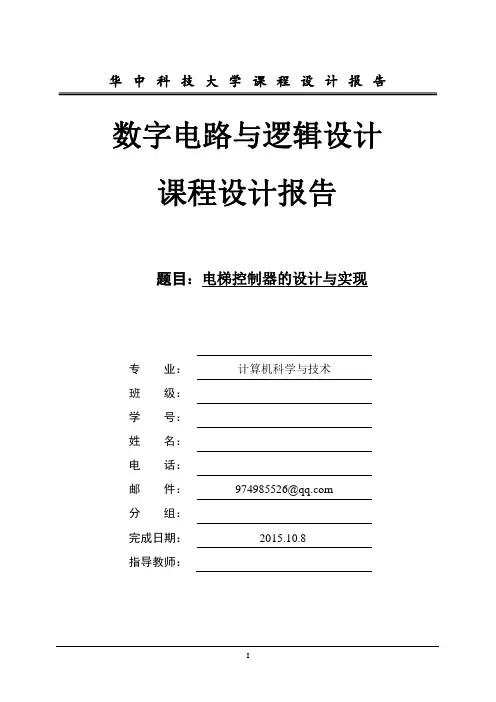

华中科技大学课程设计报告数字电路与逻辑设计课程设计报告题目:电梯控制器的设计与实现专业:计算机科学与技术班级:学号:姓名:电话:邮件:****************分组:完成日期:2015.10.8指导教师:华中科技大学课程设计报告不建议采用本报告所采用的设计方案(异步时序),因为这样的实现过于复杂且难以调试。
