土木工程知识点-3分钟教会你接好带电流互感器的电度表
土木工程知识点-3分钟教会你接好带电流互感器的电度表有些电工朋友会接一般的电路线，但是遇到电表就不会接了，大多情况下，电表都是供电局来接的，自己很少动手，现在用3分钟时间给大家讲解如何接三相四线电度表。
简单的说：三相电度表有十一个接线孔，其中最后两个孔10、11是零线接孔，13，46，79，分别接三个互感器(每个互感器有两接线端子，注意它们是分出入的)。
而258是接相线的。
当然还有别是的接法，这样说简单些而已。
三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图：3个互感器S1接分别电表1、4、7。
S2接电表3、6、9并接地。
电表的2、5、8接电源三相A.B.C上端，电表10号端接零线。
接线要点：1、不能接错相，就是A相电流必需与A相电压接在一组，B、C相同理；2、电流线首尾端不能按错。
扩展阅读-三相四线制三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。
在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。
而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线电压中获得220V相电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。
shenkl三相四线有功电能表接线
shenkl三相四线有功电能表接线————————————————————————————————作者：————————————————————————————————日期：2.三相四线有功电能表接线（1）直接接入式。
三相四线电能表接入式接线，就是将电能表盒内的接线端子直接接入被测电路。
它的接线原则是：将电能表的三个电流回路按正相序分别串入三相电路，电压回路分别接入相应的电压，且其电流与电压回路的同名端一起接在电源侧，其接线如图（12-9）所示。
(2)经电流互感器接入式。
图12-10为三相四线电能表经电流互感器接入式接线。
（3）三相四线电能表接线正确接线分析。
为判断图12-9和图12-10接线时否为正确接线，画出其接线相量图如图12-11所示。
图12-11为三相四线电能表接线感性负载时的相量图。
已知三相负载消耗的有功功率为P S=U U I U cosϕu+U V I V cos ϕv+ U w I Vw cos ϕw （12-4）三相四线电能表三个测量单元的计量功率分别是：P1= U U I U cosϕu,, P2= U V I V cos ϕv, P3= U w I Vw cos ϕw,则三相三线有功功率代数和为P=P1+P2+P3= U U I U cosϕu+U V I V cos ϕv+ U w I Vw cos ϕw与式（12-4）相比可见，三相四线电能表反映的功率之和恰好与三相负载消耗的有功功率相等，故上述接线为正确接线三相四线电能表接线时，应注意以下几点：1）因为三相电能表都是按正相序检定的，所以应按正相序接线。
否则便会产生计量误差。
2）中性线不能与相线颠倒，否则可能烧坏电能表。
3）与中性线对应的端钮一定要接牢，否则可能因接触不良或断线产生的电压差引起较大的计量误差。
4）若三相四线电能表是总表，则进表的中线不能剪断接入表内，否则一旦发生接头松动，将会出现低压线路中断的现象。
此时如果负载严重不对称，负载中性点会产生位移，使负载上承受的相电压不对称，与额定值相比会过压或欠压。

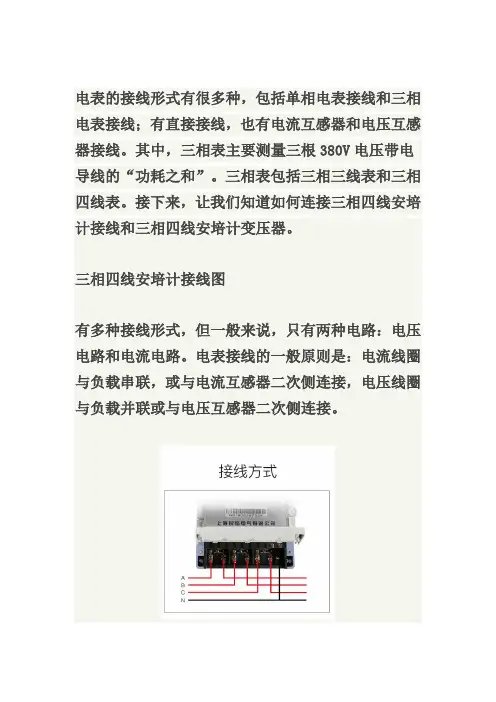

三相四线电表接线与互感器接线方法 (图文),民熔
电表的接线形式有很多种，包括单相电表接线和三相电表接线；有直接接线，也有电流互感器和电压互感器接线。
其中，三相表主要测量三根380V电压带电导线的“功耗之和”。
三相表包括三相三线表和三相四线表。
接下来，让我们知道如何连接三相四线安培计接线和三相四线安培计变压器。
三相四线安培计接线图有多种接线形式，但一般来说，只有两种电路：电压电路和电流电路。
电表接线的一般原则是：电流线圈与负载串联，或与电流互感器二次侧连接，电压线圈与负载并联或与电压互感器二次侧连接。
三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。
接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。
上图（右）为三相四线制有源安培计通过电流互感器连接，带电导线u、V、W分别与电流互感器一次侧第一端L1连接，一次侧L2端与负载连接，端子1，电度表的4、7分别与电流互感器二次侧的第一端K1相连，3、6、9号端子分别与二次侧的K2端相连，电流互感器的2、5、8号端子分别与电流互感器的第一端L1相连，拆下它们的连接件。
为保证安全，电流互感器二次侧K2单独接地。
右边的图是电路图的模拟演示。
请注意电流互感器和电流表之间的接线。
三相四线是什么一。
三相输电接线方式三相四线制是指a、B、C和N，其中N线是中性线，也称为零线。
N线设计为从380v相电压中获得220v 相电压。
在某些情况下，它还可以用于零序电流检测，从而监测三相电源的平衡。
a线为黄色，B线为蓝色，C线为红色，N线为棕色，PE线为黄绿色。
2。
单相三线，三相四线和三相五线有什么区别？单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相电表，主要计量的是220V电压的单根火线的“耗电量”，主要用在城镇居民用电，照明用电。
三相四线控知能电能表接法
三相四线控知能电能表接法直入式接法：
1. 1、3接线柱；4、6接线柱；7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。
2. 3、6、9接线柱接负载。
3. 2、5、8接线柱为电压线圈。
4. 10、11接线柱接零线N。
互感式接法：
1. 翻过接线端子盖，可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
2. 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
请注意，以上信息仅供参考，实际操作时请遵循专业电工的指导，确保安全。
带电流互感器三相四线有功电度表的接线1.ppt.ppt
一、穿过A相电流线的电流互感器，S1接电度表 孔1，S2接电度表孔3，电度表孔2取A相电压； 二、穿过B相电流线的电流互感器，S1接电度表 孔4，S2接电度表孔6，电度表孔5取B相电压； 三、穿过C相电流线的电流互感器，S1接电度表 孔7，S2接电度表孔9，电度表孔8取C相电压 四、每相电流互感器的S2短接并接地。 五、电度表孔10或11接N线
CT安装接线要点：
①二次回路用不小于接线2.5mm2绝缘铜线； ②外壳和二次回路的一点必须良好接地；
③为防止二次开路，CT的二次回路不得装熔断器；
④CT二次回路阻抗不得太大，以免超负荷； ⑤极性和相序必须正确。
五、电度表接线
1、导线的选择，电压线选1.5mm2绝缘铜导 线，电流线选2.5mm2绝缘铜导线，A相取黄 色导线，B相取绿色导线，C相取红色导线。
会生活。
2．清朝黄遵宪曾作诗曰：“钟声一及时，顷刻不少留。虽
有万钧柁，动如绕指柔。”这是在描写 A．电话 C．电报 B．汽车 D．火车 ( )
解析：从“万钧柁”“动如绕指柔”可推断为火车。 答案：D
[典题例析] [例1] 上海世博会曾吸引了大批海内外人士利用各种
交通工具前往参观。然而在19世纪七十年代，江苏沿江 居民到上海，最有可能乘坐的交通工具是 A．江南制造总局的汽车 B．洋人发明的火车 ( )
航空都获得了一定程度的发展。
(2)近代中国交通业受到西方列强的控制和操纵。 (3)地域之间的发展不平衡。 3．影响 (1)积极影响：促进了经济发展，改变了人们的出行方式，
一定程度上转变了人们的思想观念；加强了中国与世界各地的
联系，丰富了人们的生活。 (2)消极影响：有利于西方列强的政治侵略和经济掠夺。
三相四线制有功电度表电流互感器接线图
三相四线制有功电度表电流互感器接线图
通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方式，在农电计量中为数不少。
这种方法省去三根电压引线，将电流互感器K1与电源L1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入这种接法旨在减少二次接线根数。
但是，这种按法非常危险:第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。
然而规程规定:互感器二次回路必须有一点接地。
第二，因电度表的电压、电流接线端子和互感器二次回路均带 380,220V电压，在带电工作中、要时刻注意不能误碰。
第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。
电流互感器跟电能表接线方法
电流互感器跟电能表接线方法
(总2页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。
互感器与电表接线不当是会逆转的。
电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。
按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。
要注意的是，
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。
二、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。
三、注意互感器的变比和穿心匝数。
两种接线方式的电表均正转，违反上述接线时电表则逆转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相四线制有功电度表电流互感器接线图精选文
档
TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方式，在农电计量中为数不少。
这种方法省去三根电压引线，将电流互感器K1与电源L1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入这种接法旨在减少二次接线根数。
但是，这种按法非常危险：第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。
然而规程规定：互感器二次回路必须有一点接地。
第二，因电度表的电压、电流接线端子和互感器二次回路均带 380／220V电压，在带电工作中、要时刻注意不能误碰。
第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回
路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。
