电气识图中的各种标号

电气识图中的各种标号

气图一般是由电路图、技术说明和标题栏三部分组成。

构成电路的目的有两个:一是进行电能的传输、分配与转换;二是进行信息的传递和处理。

针对不同的电气设备和电路,电气图可分为电力系统电气图、电力拖动电气图、电子电路图(包括模拟电路、数字电路、可编程序控制器电路等)、建筑安装电气图、电梯控制电气图等。

进行电能传输、分配与转换的电路通常包括两部分:主电路和辅助电路。

主电路也叫一次回路,是电源向负载输送电能的电路。

它一般包括发电机、变压器、开关、接触器、熔断器和负载等。

辅助电路也叫二次回路,是对主电路进行控制、保护、监测、指示的电路。

它一般包括继电器、仪表、指示灯、控制开关等。

通常主电路中的电流较大,线径较粗,而辅助电路中的电流较小,线径也较细。

电气图中的文字说明和元件明细表等总称为技术说明。

文字说明注明电路的某些要点及安装要求等,通常写在电路图的右上方,若说明较多,也可另附页说明。

元件明细表列出电路中各种元件的符号、规格和数量等。

元件明细表以表格形式写在标题栏的上方,元件明细表中序号自下而上编排。

技术说明及明细表的示例见表1-1.表1-1技术说明示例技术说明:1、继电器KC1~KC4、KA1~KA8 、KT1 、KT2接线端子采用制造厂在产品上标出的标记。

2、电流互感器TA1~TA3二次接线端子标记采用制造厂的标记。

注:本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容,并不代表某一具体电路所用的元器件。

标题栏画在电路图的右下角,其中注明工程名称、图名、图号,还有设计人、制图人,审核人、批准人的签名和日期等。

标题栏是电路图的重要技术档案,栏目中的签名者对图中的技术内容各户其责。

标题栏示例见表1-2.表1-2 标题栏示例图面(也称图纸)通常由纸边边界线、图框线、标题栏、会签栏组成,格式如图1-2所示。

其幅面代号及尺寸表1-3。

表1-3基本幅面代号及尺寸(单位:mm)会签栏标题栏周边图框线纸边界线(b)图纸幅面简称图幅,指由边框线所围成的图面。

电气图纸符号大全

电气图纸符号大全

电气图纸符号大全电气图纸符号是电气工程中非常重要的一部分,它是电气工程师们进行设计、施工和维护工作时不可或缺的工具。

掌握电气图纸符号对于电气工程人员来说至关重要,因为它们是沟通和交流的重要工具,能够准确地传达电气系统的设计和构成。

在本文中,我们将为您详细介绍电气图纸符号的各种类型和含义,以便您更好地理解和运用它们。

1. 电源符号。

电气图纸中最基本的符号之一就是电源符号。

电源符号通常用来表示电气系统的供电来源,包括交流电源、直流电源和电池等。

交流电源的符号通常是一个波形图标,而直流电源的符号则是一个平行线加上一个加号。

电池的符号则是由两条短线和一条长线组成。

2. 开关符号。

开关符号是电气图纸中常见的符号之一,它用来表示电路中的开关装置,包括手动开关、自动开关和断路器等。

手动开关的符号通常是一个带有斜线的圆圈,而自动开关的符号则是一个带有一个“S”形图标的长方形。

断路器的符号则是一个带有“M”形图标的长方形。

3. 电动机符号。

电动机符号是用来表示电动机在电路中的位置和连接方式的。

电动机符号包括各种类型的电动机,如交流电动机、直流电动机和步进电动机等。

交流电动机的符号通常是一个带有“M”形图标的长方形,而直流电动机的符号则是一个带有一个“D”形图标的长方形。

步进电动机的符号则是一个带有“ST”形图标的长方形。

4. 传感器符号。

传感器符号是用来表示电路中的传感器装置,包括温度传感器、压力传感器和光电传感器等。

传感器符号通常是一个带有“S”形图标的长方形,不同类型的传感器可以根据具体的功能和特点进行不同的标识。

5. 电阻符号。

电阻符号是用来表示电路中的电阻器件,包括固定电阻、可调电阻和变阻器等。

电阻符号通常是一个带有波形图标的长方形,不同类型的电阻器件可以根据具体的参数和特点进行不同的标识。

6. 电容符号。

电容符号是用来表示电路中的电容器件,包括固定电容、可调电容和电解电容等。

电容符号通常是一个带有两条平行线的长方形,不同类型的电容器件可以根据具体的参数和特点进行不同的标识。

电气识图电气图常用符号

电气识图电气图常用符号

1第二章电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。

●详细介绍电气原理图的识读。

本章难点●电气图的绘制特点。

●电气原理图的识读。

电气控制系统是由电动机和若干电气元件按照一定要求连接组成,以便完成生产过程控制特定功能的系统。

为了表达生产机械电气控制系统的组成及工作原理,同时也便于设备的安装、调试和维修,而将系统中各电气元件及连接关系用一定的图样反映出来,在图样上用规定的图形符号表示各电气元件,并用文字符号说明各电气元件,这样的图样叫做电气图。

第一节电气图的常用符号电气图,也称电气控制系统图。

图中必须根据国家标准,用统一的文字符号、图形符号及画法,以便于设计人员的绘图与现场技术人员、维修人员的识读。

在电气图中,代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。

如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起,电气图中的文字符号和图形符号必须符合最新国家标准。

表2—1给出了部分常用电气图形符号和文字符号。

因为目前有些技术资料仍使用旧国标,所以表中给出了新、旧国标对照,以供参考。

若需更详细的资料,请查阅最新国家标准。

表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件,用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

常用图形符号见表2—1。

1.符号要素它是一种具有确定意义的简单图形,必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2.一般符号用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

电气原理图符号大全

电气原理图符号大全

电气原理图符号大全电气原理图是电路设计和分析的基本工具。

它使用一系列标准化符号来表示电气元件和其它相关元素,以描述电路的结构、功能和连接方式。

本文将为您介绍一些常用的电气原理图符号,帮助您更好地理解和应用电气原理图。

1. 电源符号电源符号用于表示电路的电源部分,包括恒压电源和恒流电源。

下面是一些常见的电源符号:•直流电源:用直线和连续的水平线表示,电流的方向从正极指向负极。

•交流电源:用波浪线表示,带有正负号表示电流的方向。

2. 电器元件符号电器元件符号用于表示各种不同类型的电器元件,如电阻、电容和电感等。

以下是一些常见的电器元件符号:•电阻:用矩形表示,两端连接点表示电阻的引脚。

•电容:用平行线表示,两端连接点表示电容的引脚。

•电感:用卷绕的线圈表示,两端连接点表示电感的引脚。

3. 传感器符号传感器符号用于表示各种类型的传感器,如温度传感器、压力传感器和光敏传感器等。

以下是一些常见的传感器符号:•温度传感器:用横线和斜线表示,横线表示传感器的引脚。

•压力传感器:用弧线表示,具体形状有所不同。

•光敏传感器:用圆圈和弯曲的箭头表示,箭头的弯曲方向表示光敏传感器的引脚。

4. 开关符号开关符号用于表示各种类型的开关,如普通开关、自动开关和触发开关等。

以下是一些常见的开关符号:•普通开关:用直线和弯曲的箭头表示,箭头指向表示开关的触发方向。

•自动开关:用平行线和弯曲的箭头表示,箭头的弯曲方向表示自动开关的触发条件。

•触发开关:用波浪形线和平行线表示,平行线上的箭头表示开关的触发方向。

5. 信号源符号信号源符号用于表示各种类型的信号源,如电压源和电流源等。

以下是一些常见的信号源符号:•电压源:用平行线表示,线上的标记表示电压的大小和方向。

•电流源:用圆圈和箭头表示,箭头的方向表示电流的方向和大小。

6. 运算符号运算符号用于表示各种类型的电路运算器件,如比较器、放大器和计数器等。

以下是一些常见的运算符号:•比较器:用三角形表示,具体形状有所不同。

水电识图_符号大全

水电识图_符号大全

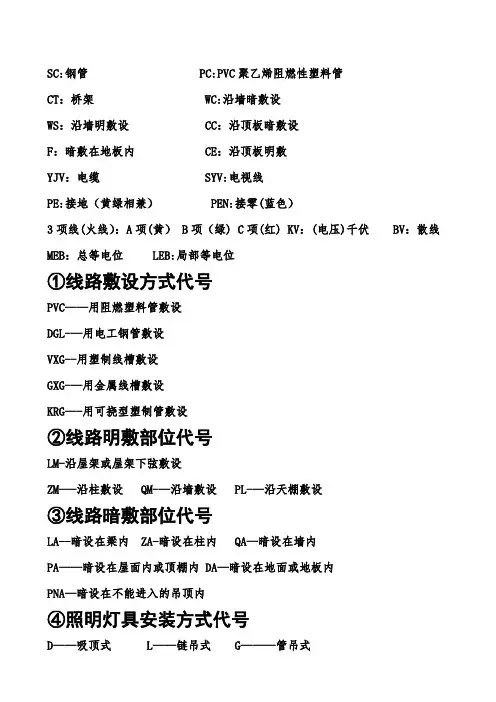

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL-—用电工钢管敷设VXG--用塑制线槽敷设GXG-—用金属线槽敷设KRG—-用可挠型塑制管敷设②线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM—-沿柱敷设QM-—沿墙敷设 PL-—沿天棚敷设③线路暗敷部位代号LA--暗设在梁内 ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R---嵌入式BR——-墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e—-f其中:a——回路编号 b-—导线型号c-—导线根数d—-导线截面e——敷设方式及穿管管径f——敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a-—灯数 b-—型号或编号c--每盏照明灯具的灯泡个数d—-灯泡容量,We-—灯泡安装高度, m f--安装方式L——光源种类,白炽灯或荧光灯一、室内电气工程的组成:指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警|广播、电话|闭路电视、互联网等)二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能,描述电气工程的工作原理,提供安装技术数据和使用维护的依据。

2、图纸的组成:设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

电气原理图符号大全,电气原理图符号释义...

电气原理图符号大全,电气原理图符号释义...

电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。

它使用简洁的线条和符号,将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。

电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。

2. 常见电气原理图符号和释义2.1 电源符号•电池图标:代表直流电源或电池。

2.2 基本元件符号•电阻符号:表示电阻元件,用于限制电流。

•电容符号:表示电容元件,用于储存和释放电荷。

•电感符号:表示电感元件,用于储存和释放磁能。

2.3 连接符号•直线:表示两点之间的连接。

•箭头:表示一个信号的流向。

2.4 开关符号•开关符号:用于控制电路的开关状态。

2.5 传感器符号•光敏电阻符号:表示光敏电阻传感器,用于感测光线强度。

•温度传感器符号:表示温度传感器,用于感测环境温度。

•压力传感器符号:表示压力传感器,用于感测环境压力。

2.6 运算符号•比较符号:用于比较两个信号的大小关系。

2.7 功率元件符号•电源符号:表示电源。

•发电机符号:表示发电机,用于产生电能。

•电动机符号:表示电动机,用于转化电能为机械能。

2.8 信号处理符号•滤波器符号:用于滤除信号中的噪声。

•放大器符号:表示信号放大器,用于放大弱信号。

2.9 控制符号•继电器符号:表示继电器,用于电路的开关控制。

•编码器符号:表示编码器,用于将一种形式的信息转化为另一种形式。

•电路开关符号:表示电路开关,用于电路的开关控制。

3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范,以确保图示的准确性和易读性。

以下是一些绘制电气原理图的基本步骤:1.确定电路的结构和组成元件。

2.选择合适的符号来表示每个元件。

3.使用直线和箭头来表示元件之间的连接和信号流向。

4.根据电路实际情况,添加合适的注释和标记。

5.检查电路图的准确性和易读性,确保符号和连接线的连贯性。

4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

电气识图常用图形符号

电气识图常用图形符号
30
先断后合的转换触点
31
当操作器件被吸合或释放时,暂时闭合的过渡动合触点
32
座(内孔的)或插座的一个极
33
插头(凸头的)或插头的一个极
34
插头和插座(凸头的和内孔的)
35
接通的连接片
36
换接片
37
双绕组变压器
38
三绕组变压器
39
自耦变压器
40
电抗器
扼流图
41
电流互感器
脉冲变压器
42
具有两个铁芯和两个二次绕组的电流互感器
49
操作器件一般符号
50
具有两个绕组的操作器件组合表示法
51
热继电器的驱动器件
52
气体继电器
53
自动重闭合器件
54
电阻器一般符号
55
可变电阻器
可调电阻器
56
滑动触点电位器
57
预调电位器
58
电容器一般符号
59
可变电容器
可调电容器
60
双联同调可变电容器
61
指示仪表(星号必须按规定予以代表)
62
电压表
63
由电能表操纵的带有打印器材的遥测仪表(转发器)
78
屏、盘、架一般符号
注:可用文字符号或型号表示设备名称
79
列架一般符号
80
人工交换台、中断台、测量台、业务台等一般符号
111
控制及信号线路(电力及照明用)
112
原电池或蓄电池
113
原电池组或蓄电池组
114
带抽头的原电池组或蓄电池组
115
接地一般符号
116
带可控整流器的调节-起动器

电气原理图符号大全

电气原理图符号大全

电气原理图符号大全在电气工程中,原理图符号是非常重要的工具,它们用来代表不同的电气元件和设备,帮助工程师们理解和设计电路。

本文将为大家介绍一些常见的电气原理图符号,帮助大家更好地理解电气工程中的符号和标识。

1. 电源符号。

电源符号通常用来表示电源的接线点,它们可以代表不同类型的电源,如直流电源、交流电源等。

在电气原理图中,电源符号通常用一个圆圈和一个加号来表示,有时候还会标明电源的电压和电流。

2. 开关符号。

开关符号用来表示电路中的开关元件,它们可以代表不同类型的开关,如单刀单掷开关、双刀双掷开关等。

在电气原理图中,开关符号通常用一个线条和一个圆圈来表示,有时候还会标明开关的状态。

3. 电阻符号。

电阻符号用来表示电路中的电阻元件,它们可以代表不同类型的电阻,如固定电阻、可变电阻等。

在电气原理图中,电阻符号通常用一个波浪线来表示,有时候还会标明电阻的阻值。

4. 电容符号。

电容符号用来表示电路中的电容元件,它们可以代表不同类型的电容,如固定电容、可变电容等。

在电气原理图中,电容符号通常用两个平行的线条来表示,有时候还会标明电容的电容值。

5. 电感符号。

电感符号用来表示电路中的电感元件,它们可以代表不同类型的电感,如固定电感、可变电感等。

在电气原理图中,电感符号通常用一个螺线管来表示,有时候还会标明电感的电感值。

6. 传感器符号。

传感器符号用来表示电路中的传感器元件,它们可以代表不同类型的传感器,如温度传感器、压力传感器等。

在电气原理图中,传感器符号通常用一个箭头和一个波浪线来表示,有时候还会标明传感器的类型和参数。

7. 节电灯符号。

节电灯符号用来表示电路中的节电灯元件,它们可以代表不同类型的节电灯,如LED灯、荧光灯等。

在电气原理图中,节电灯符号通常用一个光源和一个线条来表示,有时候还会标明节电灯的功率和亮度。

总结。

以上就是一些常见的电气原理图符号,它们在电气工程中起着非常重要的作用。

通过了解这些符号,我们可以更好地理解和设计电路,提高电气工程的效率和质量。

电气图形符号大全 强电系统图符号表示含义汇总

电气图形符号大全 强电系统图符号表示含义汇总

电气图形符号大全强电系统图符号表示含义汇总电气图形符号在电气工程中起到重要的作用,能够精确且简洁地表示不同元件、设备及其功能。

强电系统是电力系统中的一个重要组成部分,涉及高电压、高电流等特点,因此其图形符号的表示意义也相对复杂。

本文将为您介绍电气图形符号的大全,包括强电系统图符号的表示含义汇总。

第一部分:电气图形符号大全在电气工程中,电气图形符号主要用于绘制电路图、电气原理图等,以表示电器元件、电器设备及其功能。

以下是一些常见的电气图形符号:1. 电源:代表电路的能量来源,通常表示为一个圆形或长方形,内部标注正负极。

2. 电池:表示电源的一种常见形式,通常用一个或多个平行线来表示。

3. 开关:用于控制电路通断的元件,通常用一个或多个交叉线来表示。

4. 灯泡:用于表示电路中的光源,常见的图形符号是一个泡形,中间带有线代表灯丝。

5. 电阻器:表示电路中的电阻元件,通常用一个波浪线表示。

6. 电容器:表示电路中的电容元件,通常用两个平行线表示,并在中间加上一个小弯曲线。

7. 电感器:表示电路中的电感元件,通常用一个平行线和一个小弯曲线表示。

8. 传感器:表示能够将某种物理量转换为电信号输出的元件,不同类型的传感器有不同的图形符号。

9. 变压器:用于改变电压大小的元件,通常用两个并排的圆形表示。

10. 发电机:表示能够将机械能转换为电能的设备,通常用一个波浪线表示。

以上仅是电气图形符号大全中的一部分,在实际应用中还有很多其他的符号。

通过合理运用这些符号,可以清晰地表示电路结构、功能关系及设计意图。

第二部分:强电系统图符号表示含义汇总强电系统是指额定电压高于220V的电力系统,包括高压配电系统、发电系统、变电站等。

其图符号的表示含义相对复杂,以下是一些常见的强电系统图符号及其含义:1. 断路器:用于控制电路的开关,能够承受和断开较高电流。

2. 隔离开关:用于隔离或切断电路,通常用于对设备进行维修或检修。

3. 熔断器:用于保护电路和设备,当电流超过额定值时会自动断开。

电气图纸符号大全(实用借鉴)

电气图纸符号大全(实用借鉴)

配电箱符号序号名称符号(字母)备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT配电箱符号序号名称符号(字母)备注一、电线穿线管一般有:1 PVC管:PC202 焊接钢管:SC203 扣压式镀锌薄壁电线管:KBG204 紧定式镀锌薄壁电线管:JDG20二、电气设计施工图中常用线路敷设方式:序号名称符号名称符号1 沿钢线槽敷设SR沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC暗敷设在柱内CLC5 暗敷设在墙内WC暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE一,导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT-桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管二,导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架,梁WE -沿墙明敷三,灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽:BE 沿屋架或跨屋架:6 CLE 沿柱或跨柱:SC 穿焊接钢管敷设:7 MT 穿电线管敷设:PC 穿硬塑料管敷设:8 FPC 穿阻燃半硬聚氯乙烯管敷设:CT 电缆桥架敷设:9 MR 金属线槽敷设:PR 塑料线槽敷设:10 M 用钢索敷设:KPC 穿聚氯乙烯塑料波纹电线管敷设:11 CP 穿金属软管敷设:DB 直接埋设:12 TC 电缆沟敷设:AB 导线敷设部位的标注沿或跨梁(屋架)敷设:13 BC 暗敷在梁内:AC 沿或跨柱敷设:14 CLC 暗敷设在柱内:WS 沿墙面敷设:常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器(热元件)KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板(排)XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

电气设备识图符号大全

电气设备识图符号大全

1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR6*1.5首先你需要了解这些型号中每个字母代表什么NH是耐火的意思,汉语拼音第一个字母,R是软线,V是聚氯乙烯绝缘,S是双绞线(意思是两根导线绞合)B是固定布线用电线, 1.5就是导体部分截面积,2是2根线具体每一根:NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套3.ZR-YJV-4*35+1*16-CT-SC50-WC-CC中,ZR:阻燃,YJV:交联聚乙烯铜芯线4*35+1*2.5:4根截面积为35平方毫米和一根2.5平方毫米的芯SC50:电缆穿直径为50的焊接钢管WC:暗敷在墙内CC:暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC中NH:耐火BV:聚氯乙烯铜芯线BVR:应该是软线(不确定)CT:桥架KBG20:不知道(应该是线槽啊之类的吧)4.建筑电气图中WL1-BV-3*2.5-PC20-CC是什么意思WL1回路代号BV导线3根2.5平方的导线穿PC(聚碳酸酯管)管径¢20 CC代表顶板内暗敷5.电照系统图BV-3*2.5—PC20 WC CC、FC L1NPE(或L3N线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯6.建筑中电气系统图中BV-2*2.5+1*2.5(PE)-SR/PC20-CC的意思3根2.5平方毫米的BV线(即铜芯聚氯乙烯绝缘电线)2*2.5是指一条火线一条零线,1*2.5(PE)是指一根保护线,作接地用-SR/PC20-CC是指导线的敷设方式,其中SR是指导线敷设于金属线槽中,PC 是指塑料线管PVC,20是指管径,CC是指沿天花暗敷。

电气图形符号大全

电气图形符号大全

电气图形符号大全电气图形符号是电路图中用来表示电气元器件和连接关系的符号,是电气工程中必备的知识。

本文将介绍电气图形符号的常见分类和用法,以帮助读者更好地理解和应用电气图形符号。

一、导线和连接符号1. 直线(——)表示导线,用于连接各种电气元件。

2. 点(•)表示导线的连接点,也可以表示电气元件的连接点。

二、电源和电池符号1. 电源符号(+、-)表示直流电源,+表示正极,-表示负极。

2. 电池符号(+、-)表示电池,+表示正极,-表示负极。

三、电气元件符号1. 电阻符号()表示电阻,表示通过电阻元件的电流。

2. 电容符号()表示电容,表示电容元件的存储电荷能力。

3. 电感符号()表示电感,表示电感元件对电流的阻抗。

四、开关和按键符号1. 开关符号(□)表示开关,□表示开关的通断状态。

2. 按键符号(△)表示按键,△表示按键的操作方式。

五、传感器符号1. 光敏传感器符号(﹤﹥)表示光敏传感器,﹤表示光的输入端,﹥表示电信号的输出端。

2. 温敏传感器符号(○●)表示温敏传感器,○表示温度的输入端,●表示电信号的输出端。

六、控制元件符号1. 电磁继电器符号(M)表示电磁继电器,M表示继电器的控制信号。

2. 开关型继电器符号(≡)表示开关型继电器,≡表示继电器的通断状态。

七、仪器和设备符号1. 电压表符号(V)表示电压表,V表示测量电压的位置。

2. 电流表符号(A)表示电流表,A表示测量电流的位置。

总结:本文介绍了电气图形符号的常见分类和用法,包括导线和连接符号、电源和电池符号、电气元件符号、开关和按键符号、传感器符号、控制元件符号以及仪器和设备符号。

掌握这些电气图形符号的意义和用法,对于理解电路图、布线和故障排查都非常重要。

希望本文能够帮助读者更好地应用电气图形符号,提高电气工程能力。

电气识图符号说明

电气识图符号说明

部分识图符号说明变电所低压配电房动力配电箱室外防腐配电柜电控柜电源检修吸顶灯壁灯荧光灯照明配电箱单相二用五孔插座单相三孔空调插座安全出口灯防水防尘灯环形吸顶灯交流三相电动机交流接触器线包保险丝指示灯接地线常闭触点常开触点三相交流单相交流危险启动按钮停止按钮手动常开旋钮开关拉拔开关连接点插头和插座电阻可调电阻蜂鸣器半导体二极管电铃热继电器避雷器接地消弧线圈单二次绕组双二次绕组三极高压断路器三极高压隔离开关延时闭合触电延时断开开关三联单控开关单联单控开关隐蔽常闭隐蔽常开电容N10 高压N1 低压A 电流交流A- 直流交直流V 电压交流电压V- 直流电压 R 电阻P 功率 H Z 频率W 瓦 KW 千瓦AT 抽屉柜 AR 支架柜EL 照明灯 F 避雷器CJ 交流接触器型号JR 热继电器型号FU 熔断器 FR 时间继电器GA 异步发电机 HA 报警器HL 指示灯 L 电抗器M 电动机 PA 电流表PJ 电度表 PT 操作时间表PV 电压表 QF 断路器QM 电机保护开关 QS 隔离开关QK 低压刀开关 RP 电位器SA 控制开关 SB 按钮开关ST 温度传感器 TA 电流传感器TV 电压传感器 XB 连接点XP 插头 XS 插座XT 端子排 YA 电磁铁YM 电动阀 YV 电磁阀AC 交流 DC 直流E 接地 LA 闭锁N 中性线 OFF 断开ON 闭合 OUT 输出PE 保护接地 PU 不接地保护PEN 保护接地与中性线接地RST 复位 RUN 运转UV 紫外线 CP 电力电容器CD 放电电容器 EW电焊机EF 电炉 GE 励磁机HA 电铃 HB 蜂鸣器HC 信号灯 HG 绿色信号灯HR 红色信号灯 HW 白色信号灯HY 黄色信号灯 MD 直流电机MA 交流电机 MW 线绕式电机QFC 低压断路器 QFH 高压断路器QC 负荷开关 ST 转换开关SYD 星型三角形启动SP 行程开关 SCL音响解除按钮KR 热继电器 KE 接地继电器KM 中间继电器 KV 电压继电器KA 电流继电器 KM 接触器KF 正传接触器 KR 反转接触器TM 电力变压器 TH 自耦变压器。

电气图符号大全(必备)电气图符号含义及图例

电气图符号大全(必备)电气图符号含义及图例

电气图符号大全(必备)电气图符号含义及图例
电气图形符号是指用于各种设备上,作为操作指示或用来显示设备的功能或工作状态的图形符号,例如:电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项,所含设备用图形符号共2902个。

图形符号的种类和组成:
图表符号一般分为:限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用,必须同其他符号组合使用,构成完整的图形符号。

如交流电动机的图表符号,由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号,由测量继电器方框符号要素,特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中,如系统图和框图中,由方框符号内带有限定符号以表示对象的功能和系统的组成,如整流器图表符号,由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号:
1、基本文字符号
2、辅助文字符号
图形符号大全:
KM
QF
QS
FU
FF
SB

敏自动开关,动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明,电气符号在电气管理和应用中起到非常重要的作用。

电气图纸符号大全

电气图纸符号大全

电气图纸符号大全电气图纸是工程领域中非常重要的一部分。

它是用于表达电气设备和线路的分布、连接和功能的图形符号系统。

在电气工程中,电气图纸是工程师们沟通和交流的重要工具。

以下是一些常见的电气图纸符号和其对应的含义。

1. 电源符号:电源符号通常用来表示电气设备的供电来源。

常见的电源符号包括电池符号、电网符号和发电机符号。

这些符号表示了电气设备所需的电源类型。

2. 电气元件符号:电气元件符号用来表示电气设备中的各种元件,如开关、插座、保险丝、断路器等。

这些符号通常用来表示电气元件的功能和位置。

3. 传感器符号:传感器符号用来表示各种传感器设备,如温度传感器、湿度传感器、光线传感器等。

这些符号表示了传感器设备的类型和位置。

4. 电器设备符号:电器设备符号用来表示安装在电气线路中的各种电器设备,如电机、发动机、燃气灶等。

这些符号表示了电器设备的类型和位置。

5. 连接符号:连接符号用来表示电气线路之间的连接方式,如并联、串联和星形连接等。

这些符号表示了电气线路的连接方式和电流流动的路径。

6. 电线符号:电线符号用来表示不同类型的电线和电缆,如电源线、信号线和通信线等。

这些符号表示了电线的类型和连接方式。

7. 地线符号:地线符号用来表示电气设备的接地和保护系统,以确保安全。

这些符号表示了接地系统的类型和位置。

8. 灯具符号:灯具符号用来表示不同类型的照明设备,如灯泡、投光灯和路灯等。

这些符号表示了照明设备的类型和位置。

在电气工程中,使用正确的电气图纸符号非常重要。

只有使用标准化的符号,工程师们才能准确地理解和解释电气图纸。

这有助于提高工程项目的效率和质量。

除了上述提到的电气图纸符号,还有很多其他类型的符号在电气图纸中使用。

这些符号表示了电气设备和线路的更具体的功能和特征。

例如,电子器件符号表示各种电子元件、电路和系统中使用的器件。

总之,电气图纸符号是电气工程师们必须熟悉和掌握的重要工具。

通过正确使用这些符号,工程师们能够有效地传达和理解电气设备和线路的布局、连接和功能。

电工识图字母符号

电工识图字母符号

第二节电路图中表示电气设备的文字符号表1-1-1 电气设备的常用基本文字符号(续表如下)表1-1-2 电路图中常用的辅助文字符号(续表)第四节电气设备图形符号1.表示导线连接敷设的图形符号将电气设备图形符号用粗或细的线条进行连接后,就构成了一个完整的电路图。

我们看到的粗或细的线条称之线型符号。

线型符号用来表示各种导线。

如不同的绝缘导线、电缆,不同形状的母线。

图1-1-4所示为常见的塑料绝缘导线。

它在电路上使用非常普遍,适用于各种线路。

除绝缘导线外还有各种电缆、母线。

图1-1-4塑料绝缘导线在电路图上都是用线型符号与文字符号(汉语拼音字母、数字)共同来表示,包括导线名称、型号、规格、数量、敷设方式、连接方法等信息。

各类型符号见表1-1-7~表1-1-12。

图形符号说明图形符号说明电缆穿金属管保护挂在钢索上的线路电缆穿非金属管保护水下(海底)线路柔软导线地下线路星形接线三角形连接架空线路电缆穿管保护母线伸缩接头电缆铺砖保护事故照明屏蔽导线装在吊钩上的封闭母线图形符号说明图形符号说明中途穿线盒或分线盒装在支柱上的封闭母线封闭式母线表1-1-8 表示导线、母线线路的图形符号图形符号说明图形符号说明电线、导线、母线线路一般符号斜线表示三根导线斜线上数字表示导线根数母线一般符号直流母线交流母线滑触线中性线保护和中性共用线保护线具有保护线和中性线的三相配线表1-1-9 表示设备内部连接与绕组连接用的图形符号图形符号说明图形符号说明两相绕组两个绕组V型(60)连接的三相绕组1.星形连接的三相绕组2.中性点引出的星形连接的三相绕组连接的六相绕组T形连接的三相绕组中性点引出的四相绕组三角形连接的三相绕组开口三角形连接的三相绕组图形符号说明图形符号说明引上引下由下引来由上引来引上并引下由上引来再引下由下引来再引上图形符号说明图形符号说明示例:导线的交叉连接示例:导线的交叉连接单线表示法导线的不连接(跨越)导线直接连接导线的连接导线的交换相序的变更或极性的反向(示出用单线表示n根导线)电缆接线盒,电缆分线盒1单线表示2多线表示端子可拆卸的端子导线或电缆的分支和合并导线的多线连接导线的不连接(跨越)多线表示法导线的交换(换位)示例:示出相序的变更导线的不连接(跨越)单线表示法电缆密封终端头不需要示出电缆芯线的终端头多线表示(示出带一根三芯电缆)单线表示图形符号说明图形符号说明1接触器主触点接触器辅助触点2(常开触点)3(常闭触点)2.执行器件的图形符号表1-1-13~表1-1-26所示出的图形符号,用于系统图、原理接线图、控制电路中。

电气工程图例符号大全

电气工程图例符号大全

电气工程图例符号大全电气工程图例符号是电气工程中非常重要的一部分,它们用于表示电路中各个元件和设备的特性、功能和连接方式。

准确理解和使用这些符号对于电气工程师和电气技术人员来说至关重要。

在本文中,将为您介绍一份电气工程图例符号大全,帮助您更好地理解和运用电气工程图纸。

一、电源符号1. 直流电源符号:直流电源通过正负极连接到电路中,常用的符号为一条直线和一个加号(+)和一个减号(-)组合而成。

DC电源示意图2. 交流电源符号:交流电源一般使用波浪线表示,常见的符号为一个波浪线和一个加号(+)和一个减号(-)。

AC电源示意图二、电器元件符号1. 开关符号:开关用来控制电路通断,常见的有单极开关、双极开关和三极开关。

单极开关示意图双极开关示意图三极开关示意图2. 节电器符号:节电器用于调整电路中的电阻值,常见的有可变电阻器、变压器和光控电阻器。

可变电阻器符号变压器符号光控电阻器符号3. 灯泡符号:灯泡用于表示电路中的光源,常见的有指示灯、家用灯泡和车灯。

指示灯符号家用灯泡符号车灯符号4. 传感器符号:传感器用于检测电路中的各种物理量,常见的有温度传感器、湿度传感器和光敏传感器。

温度传感器符号湿度传感器符号光敏传感器符号5. 电动机符号:电动机用于将电能转化为机械能,常见的有直流电动机、交流电动机和步进电机。

直流电动机符号交流电动机符号步进电机符号三、电线与连接符号1. 电线符号:电线表示电路中的导线,常用的符号为一条直线。

电线符号2. 连接符号:连接符号用于表示电路中不同元件之间的连接方式,常见的有串联、并联和交叉连接。

串联连接示意图并联连接示意图交叉连接示意图四、保护符号1. 保险丝符号:保险丝用于保护电路过载和短路时的安全,常见的有玻璃管式保险丝和热熔保险丝。

玻璃管式保险丝符号热熔保险丝符号2. 断路器符号:断路器也是一种保护设备,其作用是在电路过载或短路时自动断开电路。

断路器符号以上仅为电气工程图例符号的一部分,因篇幅限制无法一一列举。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

---------------------------------------------------------------最新资料推荐------------------------------------------------------电气识图中的各种标号电气识图中的各种标号电气图一般是由电路图、技术说明和标题栏三部分组成。

构成电路的目的有两个:一是进行电能的传输、分配与转换;二是进行信息的传递和处理。

针对不同的电气设备和电路,电气图可分为电力系统电气图、电力拖动电气图、电子电路图(包括模拟电路、数字电路、可编程序控制器电路等)、建筑安装电气图、电梯控制电气图等。

进行电能传输、分配与转换的电路通常包括两部分:主电路和辅助电路。

主电路也叫一次回路,是电源向负载输送电能的电路。

它一般包括发电机、变压器、开关、接触器、熔断器和负载等。

辅助电路也叫二次回路,是对主电路进行控制、保护、监测、指示的电路。

它一般包括继电器、仪表、指示灯、控制开关等。

通常主电路中的电流较大,线径较粗,而辅助电路中的电流较小,线径也较细。

电气图中的文字说明和元件明细表等总称为技术说明。

文字说明注明电路的某些要点及安装要求等,通常写在电路图的右上方,若说明较多,也可另附页说明。

元件明细表列出电路中各种元件的符号、规格和数量等。

1 / 8元件明细表以表格形式写在标题栏的上方,元件明细表中序号自下而上编排。

技术说明及明细表的示例见表 1-1. 表表 1 1- -1 1 技术说明示例技术说明:1、继电器 KC1~KC4、KA1~KA8 、KT1 、KT2 接线端子采用制造厂在产品上标出的标记。

7 TA 电流互感器 LMZJ0.5 3 6 SB 按钮 LA2 1 5 FU 熔断器 RL1100 3 4 QF 低压断路器 DZ10100/300 1 2、电流互感器TA1~TA3 二次接线端子标记采用制造厂的标记。

注:本表所列元件名称、规格、数量只是用来说明技术说明中应包含的项目及内容,并不代表某一具体电路所用的元器件。

标题栏画在电路图的右下角,其中注明工程名称、图名、图号,还有设计人、制图人,审核人、批准人的签名和日期等。

标题栏是电路图的重要技术档案,栏目中的签名者对图中的技术内容各户其责。

标题栏示例见表 1-2. 表表 1 1- - 2 标题栏示例图面(也称图纸)通常由纸边边界线、图框线、标题栏、会签栏组成,格式如图1-2 所示。

其幅面代号及尺寸表 1-3。

表表 1 1- -3 3 基本幅面代号及尺寸 (单位:mm) 3 KM 交流接触器 CJ1040 2 2 KR 热继电器 JR1660/3 1---------------------------------------------------------------最新资料推荐------------------------------------------------------1 M1 电动机 Y180M2 1 序号代号名称规格数量备注 **设计院工程名称审核总工程师电动机控制电路图专业校核总专业师单位制图项目负责人日期设计专业负责人图号幅面代号 A0 A1 A2 A3 A4 会签栏周边图框线纸边界线(b)图纸幅面简称图幅,指由边框线所围成的图面。

电气图的常用幅面规格有五种。

绘制电气图所用的各种线条统称图线。

电气图图线的线型和应用范围线型说明一般应用 A 粗实线简图常用线,方框线、主汇流条、母线、电缆 B 细实线基本线、简图常用线、如导线、轮廓线 E 粗虚线隐含主汇流条、母线、电缆、导线 F 细虚线辅助线,屏蔽线,隐含轮廓线隐含导线,准备扩展用线 G 细点划线分界线,结构、功能、单元相同围框线宽*长(B*L)841*1189 594*841 420*594 297*420 210*297 留装订边边宽(c) 10 5 不留装订边边宽(e) 20 10 装订侧边宽(a) 25 标题栏 J 长短划线分界线,结构、功能、单元相同围框线 K 双点划线辅助围框线图 1-2 图幅格式(a)不留装订边(b)留装订边电气图中的尺寸标注,表示信号传输或表示非电过程中的介质流向时都需要用箭头。

若将文字或符号引注至被注释的部位,需要用指引线。

电气图中有三种形状的箭头,如图 1-3 所示。

3 / 8图 a 所示为开口箭头,用于说明电气能量、电气信号的传递方向(能量流、信息流流向),图 b 所示为实心箭头,用于说明非电过程中材料或介质的流向,图 c 所示为普通箭头,用于说明可变性力或运动的方向以及指示方向。

指引线用来指示注释的对象,它为细实线,并在其末端加注标记。

指示线末端有三种形式,如图 1-4 所示。

图1-3 电气图中的箭头a)开口箭头b)实心箭头 c)普通箭头图 1-4 指引线末端形式3*4m ㎡ 2.5 m ㎡ a)小圆点 b)普通箭头c)短斜线当指引线末端伸入被注释对象的轮廓线内时,指引线末端应画一个小圆点,如图 a 所示。

当指引线末端恰好指在被注释对象的轮廓线上时,指引线末端应用普通箭头指在轮廓线上,如图 b 所示。

当指引线末端指在不用轮廓图形表示的电气连接线上时,指引线末端应用一短斜线示出,如图 c 所示。

图 1-4c 表示从上往下上三根导线的截面积为 4 m ㎡,最下根导线的截面积为 2.5 m ㎡。

电气符号主要包括文字符号、图形符号、项目代号和回路标号等。

电气技术文字符号分基本文字符号和辅助文字符号两类。

在电气图中一般标注在电气设备、装置和元器件图形符号上或其近旁,以标明电气设备、装置和元器件的名称、功能、状态和特征。

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 基本文字符号主要表示电气设备、装置和元器件的种类名称,分为单字母符号和双字母符号。

单字母符号用拉丁字母将各种电气设备、装置和元器件分为 23 类,每大类用一个大写字母表示。

双字母符号是由一个表示种类的单字母符号与另一个表示同一类电气设备、装置和元器件的不同用途、功能、状态和特征的字母组成,种类字母在前,功能名称字母在后。

单字母符号字母符合种类举例 A 组件部件分立元件放大器、磁放大器、激光器、微波发射器印制电路板、调节器、集成电路放大器本表其他地方未提及的组件、部件 B 变换器(从非电量到电量或相反)热电传感器、热电池、光电池、测功计、晶体转能器、送话器、拾音器、扬声器、耳机、自整角机、旋转变压器、测速发电机、速度、压力、温度变换器 C 电容器 D 二进制单元延迟器件存储器件门电路数字集成电路和器件、延迟线、双稳态元件、单稳态元件、磁心存储器、寄存器、磁带记录机、盘式记录机与门、或门、与非门 E 杂项光器件、热器件、本表其他地方未提及的元件 F 保护器件熔断器、避雷器、过电压放电器 G 发电机电源旋转电动机、旋转变频机、电池、振荡器、石英晶体振荡器 H 信号器件光指示器、声响指示器、指示灯 K 继电器、接触器 L 电感器电抗器感应线圈、线路陷波器电抗器(并联和串联) M 电动机 N 模拟集成电路运输放大器、模拟/数字混合器件 P 测量设备试验设备指示、5 / 8记录、积算、测量设备信号发生器、时钟 Q 电力电路的开关断路器、隔离开关 R 电阻器电位器、变阻器、可变电阻器、热敏电阻、测量分流器 S 控制电路的开关控制开关、按钮、选择开关、限制开关 T 变压器电压互感器、电流互感器 U 调制器变换器鉴频器、解调器、变频器、编码器、逆变器、交流器、电报译码器 V 电真空器件半导体器件电子管、气体放电管、晶体管、晶闸管、二极管 W 绕组传输通道波导、天线励磁绕组、转子绕组、导线、电缆、母线、偶极天线、抛物面天线 X 端子插头插座插头和插座、端子板、连接片、电缆封端和接头测试插孔 Y 电气操作的机械装置制动器、离合器、气阀 Z 终端设备滤波器均衡器电缆平衡网络、压缩扩展器、晶体滤波器、网络限幅器双字母符号类别名称符号 A 电桥晶体管放大器集成电路放大器磁放大器电子管放大器印制电路板 AB AD AJ AM AV AP B 压力变换器位置变换器旋转变换器(测速发电机)温度变换器速度变换器 BP BQ BR BT BV E 发热器件照明灯空气调节器 EH EL EV F 具有瞬时动作的限流保护器件具有延时动作的限流保护器件具有瞬时和延时动作的限流保护器件熔断器限压保护器件 FA FR FS FU FV G 同步发电机、发生器异步发电机蓄电池变频机 GS GA GB GF H 声光指示器光指示器指示灯 HA HL HL K 瞬时接触继电器交流继电器闭锁接触继电器双稳态继电器接触器极化继电器延时继电器热继电器 KA KA KL KL KM KP KT KR L 限流电抗器起动电抗器滤波电抗器 LC LS LF M 同步电动机调速电动机笼型电动机 MS MA MC P 电流表(脉冲)计数器电能---------------------------------------------------------------最新资料推荐------------------------------------------------------ 表记录仪器电压表时钟、操作时间表 PA PC PJ PS PV PT Q 断路器电动机保护开关隔离开关 QF QM QS R 电位器测量分路表热敏电阻器压敏电阻器 RP RS RT RV S 控制开关选择开关按钮开关压力传感器位置传感器转数传感器 SA SA SB SP SQ SR 温度传感器ST T 电流互感器电力变压器磁稳压器电压互感器 TA TM TS TV V 电子管控制电路用电源的整流器 VE VC X 连接片测试插孔插头插座端子板 XB XJ XP XS XT Y 电磁铁电磁制动器电磁离合器电磁吸盘电动阀电磁阀 YA YB YC YH YM YV 电气设备、装置和元件的种类名称用基本文字符号表示,而它们的功能、状态和特征用辅助文字符号表示,辅助文字符号基本上是英文词语的缩写,例如,起动采用START的前两位字母ST作为辅助文字符号,另外辅助文字符号也可单独使用,如N表示交流电源的中性线,OFF表示断开,DC表示直流等。

电气工程常用辅助文字符号序号文字符号名称 1 A 电流2 A 模拟 3 AC 交流 4 A AUT 自动 5 ACC 加速 6 ADD 附加 7 ADJ 可调 8 AUX 辅助 9 ASY 异步 10 B BRK 制动 11 BK 黑 12 BL 蓝 13 BW 向后 14 C 控制 15 CW 顺时针 16 CCW 逆时针 17 D 延时(延迟) 18 D 差动 19 D 数字 20 D 降 21 DC 直流 22 DEC 减 23 E 接地 24 EM 紧急 25 F 快速 26 FB 反馈 27 FW 正,向前 28 GN 绿 29 H 高 30 IN 输入 31 INC 增 32 IND 感应 33 L 左 34 L 限制 35 L 低 36 LA 闭锁 37 M 主 38 M 中 39 M 中间线 40 M MAN 手动 41 N 中性线 427 / 8OFF 断开 43 ON 闭合 44 OUT 输出 45 P 压力 46 P 保护 47 PE 保护接地 48 PEN 保护接地与中性线共用 49 PU 不接地保护 50 R 记录 51 R 右 52 R 反 53 RD 红 54 R RST 复位 55 RES 备用 56 RUN 运转 57 S 信号 58 ST 起动 59 S SET 置位,定位 60 SAT 饱和 61 STE 步进 62 STP 停止 63 SYN 同步 64 T 温度 65 T 时间 66 TE 无噪声(防干扰)接地 67 V 真空 68 V 速度 69 V 低压 70 WH 白 71 YE 黄。
