低压配电柜基础知识低压配电（柜）基础知识国家注册⾼级电⽓⼯程师编制：赵前防有关成套设备型号含义：低压BSL：B表⽰低压；S表⽰双⾯维护；L表⽰动⼒。

GGD：G1表⽰交流低压配电屏；G2表⽰元件固定、固定接线；D表⽰电⼒⽤柜。

动⼒箱XL—10，X—箱式结构；L—动⼒配电；F—防尘；M—照明；R—嵌⼊式；W—户外。

GG—1A，GG：固定式⾼压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

有关国家标准含义：GB—国家标准；JG—建筑⼯业标准；DL—电⼒⼯业标准；JB—机械⼯业标准。

SDJ—⽔⼒⼯业标准。

在成套配电系统中，⼯作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、⾼压。

电路图有⼀次系统图、电器平⾯布置图、控制保护图（⼜称原理图）、⼆次接线安装图，我们作为参与⽣产、安装成套产品者应该知道、懂得、熟悉系统中⼤部分图形、⽂字、符号、代号、作⽤与功能、含义。

在电⽓施⼯图中常⽤的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定⼯作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定⼯作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全⼯作电压：50V安全⼯作电流：30MA安全⼯作电阻：1700Ω安全⾊标及常⽤的按钮、指⽰灯、导线颜⾊：成套基础知识：1、什么叫额定电压？设备所标的并与电⼒系统某些有关运⾏特性的相间电压的有效值。

2、什么叫相间额定⼯作电压？在规定条件下，保证电器正常⼯作的电压值。

3、什么叫额定绝缘电压？在规定条件下，⽤来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除⾮另有规定，此值为电器的最⼤额定⼯作电压。

4、什么叫额定电流？开关设备在规定条件下，可以长期通过的⼯作电流值。

低压配电(柜)基础知识

低压配电（柜）基础知识国家注册高级电气工程师编制：赵前防有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。

GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。

动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。

GG—1A，GG：固定式高压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。

SDJ—水力工业标准。

在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。

电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。

2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。

3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。

4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。

最全的配电柜型号解读

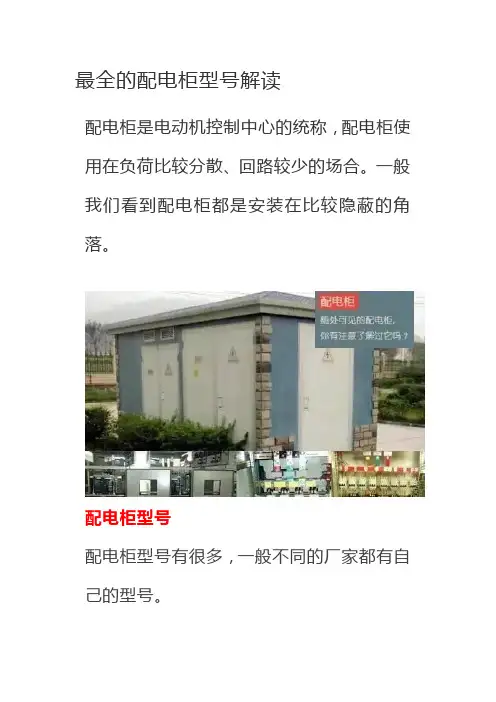

最全的配电柜型号解读配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。

一般我们看到配电柜都是安装在比较隐蔽的角落。

配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电柜图纸详解1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

低压配电柜一次系统图2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

智能配电柜图纸配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜 AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。

低压配电柜配电箱的型号

低压配电柜配电箱的型号GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

低压柜型及各柜子作用

1、XL□-□□动力配电箱XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】；XL□-□□动力配电箱适用于交流50Hz，额定电压交流400V以下三相五线系统做动力照明配电用。

本配电箱壳体分为户外和户内。

2、GGD交流低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜●GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流4000A的配电系统中，作为动力、照明及配电设备的电能转换、分配及控制之用。

●GGD型交流低压配电柜符合IEC60439.1《低压成套开关设备和控制设备》，GB7251-1《低压成套开关设备》等标准。

3、GDXI智能型低压配电柜GDXI-智能型低压配电柜是我公司自主研发的一种新颖的低压配电柜。

它采用PROFIBUS现场总线技术和相关的智能模块ST500和网络电力仪表SF440等。

可对整个配电系统进行遥控、遥调、遥测、遥信，它广泛地用于电厂变电所、工矿企业、高层建筑等领域。

4、GDX（MNSX）组合式开关柜GDX（MNSX）交流低压组合式开关柜，主要用于50-60Hz，额定电压660V及以下的供电系统，作为电站、工矿企业、高层楼宇、机场等的配电及动力控制。

5、GCK低压抽出式开关柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCK低压抽出式开关柜是我公司引进国内产品先进技术而开发的产品，适用于三相交流50Hz、60Hz额定工作电压380V，额定电流6300A及以下的三相四线制或三相五线制电力系统，广泛用于电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。

6、GCS低压抽出式开关柜GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统●GCS系统开关柜适用于工矿企业，三相交流频率50Hz，额定电压380V至660V，电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备，也适用于车站、码头、高层建筑，尤其适用于发电厂、变电站、石油、冶金、机械的群控系统和现场控制装置。

GGD、GCK、GCS是什么含义？

GGD、GCK、GCS是什么含义？低压开关柜的型号区别及特点一开关柜简介开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

1. 按断路器安装方式分（1）移开式或手车式：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。

▲移开式开关柜（2）固定式：表示柜内所有的电器元件(如：断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济。

▲固定式开关柜2. 按安装地点分（1）用于户内(用N表示)；表示只能在户内安装使用。

（2）用于户外(用W表示)；表示可以在户外安装使用。

3. 按柜体结构分（1）金属封闭铠装式开关柜，主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

（2）金属封闭间隔式开关柜，与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

（3）金属封闭箱式开关柜开关柜外壳为金属封闭式的开关设备。

（4）敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。

二型号GGD、 GCK、GCS、MNS、MCS介绍1.GGD系列(1) 用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

低压开关柜区别及特点 GGD、GCK、GCS、MNS、MCS

低压开关柜区别及特点 GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■ 柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

低压开关柜型号

低压开关柜型号The Standardization Office was revised on the afternoon of December 13, 2020有以下几种型号GGD、 GCK、GCS、MNS、MCSGGD系列:l 用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

产品型号及含义结构特点1、GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

2、GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3、GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新4、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

5、柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

GCK系列l 产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

低压配电柜型号及意思

低压配电柜型号及意思GGD、GCS、MNS、JYD、GCK等很多的，标准一般按照GB7251。

GGD/M/JG,交流低压配电柜G,电器元件固定安装，固定接线D/M/J,D:电力用柜 M:面板操作 J:静电电容器,设计序号:1.分断能力为15kA;2.分断能力为30kA;3.分断能力为50kA ?,主电路方案代号,辅助电路方案代号PGL ?—?P,低压开启式配电柜G,电器元件固定安装，固定接线L,动力用前面?,设计序号后面?,主电路方案号PGL1型为15KA(有效值)，PGL2型为30KA(有效值);现在PGL已基本不用了，动力大部分采用GGD了。

GGD交流低压配电柜:G--低压配电柜;G--固定安装、固定接线;D--电力用柜GCK交流低压配电柜:G--柜式结构;C--抽出式;K--控制中心GCS交流低压配电柜:G--封闭式开关柜;C--抽出式;S--森源电气系统价钱区别不大，主要取决内部元器件的选择。

低压柜的型号可能会因为厂家不同，型号略有不同。

一般低压柜可以分为固定式，抽屉式，框架式。

只要确定用哪种形式的，柜子的短路容量，母线电流，主进线开关规格，各支路规格，就可以让厂家帮助选定。

当然如果能有单线图那是最好的了。

XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】;后面的数字代号表示设计开发序号。

动力配电箱没有太多的要求，不同的厂家，会有不同的“标准”配置，用户可以自己选用不同品牌的部件。

按照设计图纸中的系统图加工定做即可。

可以参考的资料:建筑电气设备手册、工厂常用电气设备手册、电气安装工程图集(吕光大主编)。

现在很多厂家自已都有自已的型号，这个型号就太多了。

主要的国产型号有MLS、GCS、GCK GGD其中前面三种是抽屉柜，GGD是固定式的柜子。

国外厂家ABB 有:MD190，MNS，ArTu 施耐德的型号是:Blokset、8PT还有其它的型号我拼不出来，其它国外厂家大家型号都不一样，标准就都是按照GB7251.1 XL-21动力配电柜/配电箱:品牌:鑫鼎，型号:XL-21，额定电流:100-630(A)，短路关合电流:0.5(KA)，壳体防护等级:1，外形尺寸:1600*600*400(mm)。

GGD、_GCK、GCS、MNS低压开关柜型号及特点资料

低压开关柜目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及特点,供大家参考:一 . 型号GGD、 GCK、GCS、MNS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。

低压开关柜的型号区别及特点

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:柜宽可选600、800、1 000、1 200 mm。

MNSK、GCK、YDS柜有效安装空间为1．8 m，其中GCK、YDS抽屉可由200／4、200／2、200、300、400、500、600mm高单元任意组合，MNSK柜抽屉可由200／4、200／2、200、400、600 mm 高单元任意组合，最多可做36个抽屉。

GCS柜有效安装空间为1．76 m抽屉可由160／4、160／2、160、240、320、480 mm 高单元任意组合，最多可做44个抽屉。

GCK是“天传所”较早期研制并推出的低压抽出式开关柜，先是GCK，后有改进GCK-1A和GCL，现在随着市场的不断消化，一般厂家的版本都是原设计GCK和GCL 的混合型。

且原设计的抽屉操作机构已不能满足现行标准GB7251.1的要求，现各厂家都在改进，有旋转操作推进的，也有仍沿用刀片式推进的机构但增加了位置标识和定位装置，GCK的模数m=25,单元小室的安装空间为1800mm，一单元小室高度为200mm,一台单元出线柜可装9个一单元抽屉。

GCS也是“天传所”推出的低压抽出式开关柜，该柜对操作机构的定位和相应位置标识都作了较好的改进，其防护等级也较GCK高，但随之带来的是降容较大。

GCS的模数m＝20，单元小室安装空间为1760mm,一单元小室高度为160mm,一台单元出线柜可装11个一单元抽屉。

现在以上2种柜型的单元抽屉操作机构均不能满足GB7251.1标准关于防护等级的要求，现已有国内一家公司已研发出了符合GB7251.1标准关于防护等级的要求的操作机构，已获得国家专利并已达到批量生产的能力。

目前，已有一国外大的电气公司与其达成了长期供货，洋鬼子对这种操作机构很赞赏。

一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

高压低压开关柜各种型号的介绍与区别 GGD固定开关柜 GCS抽屉柜 GCK抽屉柜

高压低压开关柜各种型号的介绍与区别GGD固定开关柜GCS抽屉柜GCK抽屉柜前市场上流行的开关柜型号很多, 归纳起来有以下几种型号, 现把各种型号的开关柜型号及其优缺点列举如下, 供大家参考:低压部分：一 . 型号GGD 、GCK 、GCS 、MNS 、MCS 介绍①①①①GGD GGD GGD GGD 系列系列系列系列: : : :用途:GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz ，额定工作电压380V ，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

结构特点■ GGD 型交流低压配电柜的柜体采用通用柜形式，构架用8MF 冷弯型钢局部焊接组装而成，并有20 模的安装孔，通用系数高。

■ GGD 柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■ 柜体的防护等级为IP30 ，用户也可根据环境的要求在IP20 — IP40之间选择。

②②②②GCK GCK GCK GCK 系列系列系列系列产品型号及含义GCK G 是封闭式开关柜C 是抽出式K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。

低压配电柜规格型号(全

低压配电柜规格型号【GGD】：91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同；【GCK】：低压抽出式开关柜，配电、电机控制用，主母线达3150A，垂直母线600A；【GCS】：低压抽出式开关柜，96年开发，S表示【森源】系统，类似GCK，主母线达4000A，垂直母线规格为1000A，性能好于GCK；【MNS】：低压抽出式开关柜，配电、控制用，主母线达5000A，垂直母线标准1000A，双母线可达到2000A，性能好于GCS；【DOMINO】：LK公司产品，低压抽出式开关柜，我用过的该柜型垂直母线有2500A，柜体结构、插接器件比前面的抽出式柜体好些，但抽屉结构稍逊色；【YDS】：主要与ABB低压产品配套，性能好，价格高，工业上多些。

其它还有一些，多是厂家命名或老型号，近些年见不到了。

以上常见柜型，在技术参数都满足的情况下可以互换，GGD由于是固定连接，不适用于供电可靠性高的场合。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

你可以看看05标准图集GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。

GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D/M/J－D：电力用柜M：面板操作J：静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号PGL □—□P－低压开启式配电柜G－电器元件固定安装，固定接线L－动力用前面□－设计序号后面□－主电路方案号PGL1型为15KA（有效值），PGL2型为30KA（有效值）；现在PGL已基本不用了，动力大部分采用GGD了。

低压配电柜规格型号(全)

低压配电柜规格型号【GGD】：91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同；【GCK】：低压抽出式开关柜，配电、电机控制用，主母线达3150A，垂直母线600A；【GCS】：低压抽出式开关柜，96年开发，S表示【森源】系统，类似GCK，主母线达4000A，垂直母线规格为1000A，性能好于GCK；【MNS】：低压抽出式开关柜，配电、控制用，主母线达5000A，垂直母线标准1000A，双母线可达到2000A，性能好于GCS；【DOMINO】：LK公司产品，低压抽出式开关柜，我用过的该柜型垂直母线有2500A，柜体结构、插接器件比前面的抽出式柜体好些，但抽屉结构稍逊色；【YDS】：主要与ABB低压产品配套，性能好，价格高，工业上多些。

其它还有一些，多是厂家命名或老型号，近些年见不到了。

以上常见柜型，在技术参数都满足的情况下可以互换，GGD由于是固定连接，不适用于供电可靠性高的场合。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

你可以看看05标准图集GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。

GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D/M/J－D：电力用柜M：面板操作J：静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号PGL □—□P－低压开启式配电柜G－电器元件固定安装，固定接线L－动力用前面□－设计序号后面□－主电路方案号PGL1型为15KA（有效值），PGL2型为30KA（有效值）；现在PGL已基本不用了，动力大部分采用GGD了。

GGD、 GCK、GCS、MNS、MCS介绍低压开关柜型号及特点

低压开关柜的型号区别及特点电气设计网目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

GGD、GCS、GCK、MNS低压开关柜的区别

GGD、GCS、GCK、MNS低压开关柜的区别GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GGD是低压固定开关柜；PGL是低压固定开关柜；GCS是低压抽出式开关柜；DOMINO（多米诺）是模块组合式低压开关柜；GCK是低压抽出式开关柜；MNS是低压抽出式开关柜。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是GGD便宜点。

GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式进线柜电容柜 MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式 3150 1000 400 －－ IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装 4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装 4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式 1/2抽屉选用灵伙性 1/2抽屉星三角接二次最大安装回路数垂直排大抽屉 1/2抽屉GCK 差－－无可以左右－－－－－－ 16 三相GCS 良好良好不明显可以旋转不可以局限不可以 20 三相MNS 良好良好不明显可以联锁不可以局限可以 20 三相四线产品型号抽屉结构抽屉回路数 MCC 操作位置大抽屉 1/2抽屉大抽屉 1/2抽屉进线柜电容柜大抽屉 1/2抽屉GCK 金属材料－－ 9 －－ 4200 4300 9500 －－－－GCS 金属材料工程塑料 11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料 9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK (森源)最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

低压配电柜内部结构及全型号的表示和含义解析

低压配电柜内部结构及全型号的表示和含义解析提起低压配电柜，估计大部分电气设计人员都不陌生了。

随着工业技术的发展，电力已成为当今重要的能源形式，在低压供电系统中启用配电柜越来越多，如何科学合理地选择低压供电系统中的各种配电设备则显得非常重要，但是由于低压配电柜种类繁多，性能各异，因此，我们要明确各种型号低压配电柜的性能参数以及低压配电柜对主要元件的要求。

今天小编就给大家简单地讲一讲：低压开关柜内部结构及全型号的表示和含义解析，看完文章，希望能给在学习电气设计的初学者带来一定帮助！低压配电柜概述及种类：低压配电柜全型号的表示及含义如下：▲ 如上图所示，一个柜子9个回路，如果设计师不小心多画了一个回路，厂家做不出来，柜子没有足够的空间装下10个抽屉（回路），但合资或外资的厂家有的可以做10个回路。

▲ ABB的柜子环网供电单元：▲ 高压柜环网柜▲ 环网柜一进一出，另外有个回路通向变压器预装式变电站：▲ 箱变 1. 内部间隔▲ 箱变 2. 内部的品字结构低压配电柜内部结构：▲ 空开设备▲ 主母排4000A，短路电流50KA，3S。

▲ 真空断路器▲ 电缆终端头▲ 低压室▼ 学习更多电气知识：低压配电柜有哪些型号，有什么区别？如何设计，有什么设计要求？配电室中有哪些类型的低压配电柜？配电柜内部主要元器件有哪些？电气设计中的配电箱配电柜接线图详细讲解，「收藏」配电箱，配电柜联系与区别及空气开关选型平时最容易被忽略的地方配电柜铜排选择时需注意的9个事项MNS系列的低压配电柜是什么原理和什么结构？电缆如何接线？配电箱、配电柜图例大全！看完这些图例再也不用愁看不懂电气图纸配电柜二次原理图该怎么看？图文并茂带你详细识图！XL-21、GGD、GCK配电柜都有哪些区别？你都清楚吗？低压配电柜，TN-S系统，两路进线，进线断路器要断开零线吗？GGD固定式低压配电柜铜排使用量怎么计算？终于搞明白了。

低压开关柜的型号区别及特点GGD

低压开关柜的型号区别及特点GGD、GCK、GCS、MNS、MCS目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
