钢结构安装施工方案及技术措施
钢结构安装施工方案及技术措施 第一节 安装前准备工作及安装总体思路一、安装前准备工作安装前,项目经理部及有关人员应提前到达施工现场进行安装前的各项准备工作。
1.1施工总平面布置图布置 本工程的总平面主要布置内容为:项目经理及安装工人的办公室、临时生活设施。
材料运输进出通道和汽车吊进出通道。
原材料、设备、零部件的堆放场地。
电源位置的确定和布置 各区平面关系见下图所示：场场地使用大样图南共享大厅、艺术墙北共享大厅、艺术墙艺术馆美术馆小剧场音乐厅大剧院第七区第六区第四区第五区第三区第二区第一区1.2人员组成及技术交底工作:1.2.1工程施工管理网络图工程施工管理网络图1.2.3对将去现场施工的技术、管理人员进行交底，并编制相应的施工计划，交底的主要内容有：①工程概况及施工部署；②合同及有关协议；③施工组织设计；④质量、安全及组织纪律，具体见下图：二、安装方案总体思路本工程安装共分为五个馆(椭球体)安装，艺术墙、南北共享大厅安装、标志塔安装及檩条安装，根据本工程的实际情况先对五个馆、艺术墙、南北共享大厅、标志塔的安装方案作如下简述：——五个馆安装拟采用满堂脚手架利用土建现有塔吊及大型吊机进行安装。
——艺术墙、南北共享大厅拟采用大型汽吊和汽车吊相结合的方法进行吊装。
——标志塔拟采用大型汽吊和进行安装。
1、五个馆的安装五个馆钢桁架安装采用满堂脚手架高空散装法进行安装,本工程钢桁架主要分倒三角形桁架和片式桁架，采用主桁架分段吊装，环桁架高空散装的方法进行安装。
2、艺术墙和南北共享大厅吊装本工程的艺术墙结构形式为组合式相贯结点圆管柱桁架，钢管为变截面变壁厚，共享大厅为片式鱼腹桁架。
根据本工程的实际情况，艺术墙采用公司总拼分段运到现场，现场分段吊装高空对接的方法进行安装，总拼是为了桁架尺寸的统一、准确，分段吊装有利于吊机选择，艺术墙柱最高40米，最重达57.56T,原则上分段不大于12米。
分段吊装时应将平面桁架和支撑系杆同时吊装，以增加艺术墙整体结构受力稳定，鱼腹桁架可以从一边向一边吊装，一榀一榀向后退进行吊装，该桁架重量轻，受力分析整体吊装方案可行。
钢结构安装工序监理记录表
[工序3]
[检查内容3]
[检查结果3]
[工序4]
[检查内容4]
[检查结果4]
[工序5]
[检查内容5]
[检查结果5]
[工序6]
[检查内容6]
[检查结果6]
[工序7]
[检查内容7]
[检查结果7]
[工序8]
[检查内容8]
[检查结果8]
[工序9]
[检查内容9]
[检查结果9]
[工序10]
[检查内容10]
钢结构安装工序监理记录表
项目信息
-项目名称：[项目名称]
-施工单位：[施工单位]
-监理单位：[监理单位]
-工程地点：[工程地点]
-施工负责人：[施工负责人]
-监理人员：[监理人员]
-检查日期：[检查日期]
工序监理记录
工序名称
检查内容
检查结果
[工序1]
[检查内容1]
[检查结果1]
[工序2]
[检查内容2]
[检查结果10]
总结与建议
-总体情况：[总体情况]
-工序存在的问题：[存在的问题]
-建议与处理意见：[建议与处理意见]
签字
-施工单位代表签字：________________
-监理单位代表签字：________________
-监理人员签字：__பைடு நூலகம்_____________
请根据实际情况填写相关信息，并在相应位置进行签字确认。
钢结构工程施工放线记录
钢结构工程施工放线记录
项目名称：某某工程项目
施工单位：某某施工公司
施工单位负责人：某某
施工人员：某某、某某、某某
施工时间：2023年1月1日
施工地点：某某地区
施工工艺：钢结构施工
施工放线记录
一、施工前准备
1. 施工单位按照设计要求，组织施工人员，准备好放线工具和相关设备。
2. 对施工现场进行现场测量，确定放线起点和终点。
3. 准备好放线标志，确保放线的准确性和可靠性。
二、放线工序
1. 根据设计要求，在施工现场确定放线起点和终点，标明放线标志。
2. 使用放线仪器进行放线，确保放线的垂直和水平度。
3. 根据放线要求，确定横、纵向放线，并在放线位置进行标注。
4. 放线结束后，在放线标志位置进行标示牌设置，保证放线不被移动或破坏。
5. 对放线结果进行检查，确保放线的准确性和稳定性。
三、施工记录
1. 在施工现场进行放线的全过程进行实时记录，包括放线起点、终点、放线标志位置等。
2. 对放线过程中的问题和异常情况进行记录和处理，确保放线工作的顺利进行。
3. 对施工过程中的照片进行记录和整理，用于施工过程的备份和追溯。
四、施工验收
1. 对放线结果进行验收，确保放线工作的准确性和合格性。
2. 针对放线过程中出现的问题和不足进行整改，保证放线工作的质量和可靠性。
3. 整理和归档放线记录，作为施工过程的重要资料，用于后期的追溯和评估。
以上为钢结构工程施工放线记录，希望对今后的施工工作有所帮助。
钢结构安装施工方案

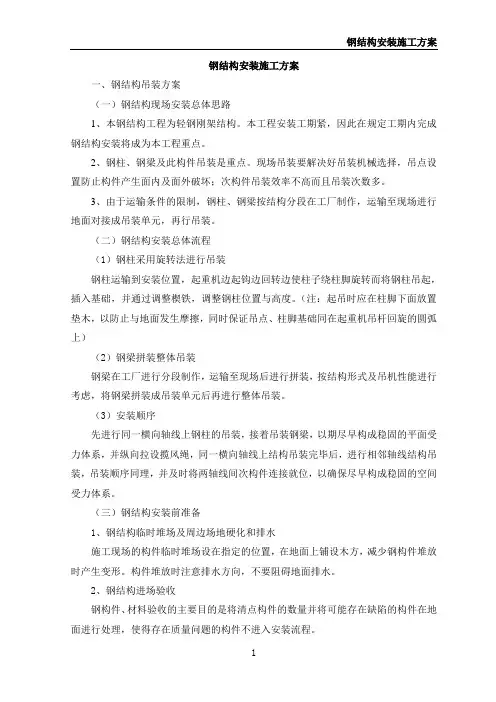

钢结构安装施工方案一、钢结构吊装方案（一）钢结构现场安装总体思路1、本钢结构工程为轻钢刚架结构。
本工程安装工期紧，因此在规定工期内完成钢结构安装将成为本工程重点。
2、钢柱、钢梁及此构件吊装是重点。
现场吊装要解决好吊装机械选择，吊点设置防止构件产生面内及面外破坏；次构件吊装效率不高而且吊装次数多。
3、由于运输条件的限制，钢柱、钢梁按结构分段在工厂制作，运输至现场进行地面对接成吊装单元，再行吊装。
（二）钢结构安装总体流程（1）钢柱采用旋转法进行吊装钢柱运输到安装位置，起重机边起钩边回转边使柱子绕柱脚旋转而将钢柱吊起，插入基础，并通过调整楔铁，调整钢柱位置与高度。
（注：起吊时应在柱脚下面放置垫木，以防止与地面发生摩擦，同时保证吊点、柱脚基础同在起重机吊杆回旋的圆弧上）（2）钢梁拼装整体吊装钢梁在工厂进行分段制作，运输至现场后进行拼装，按结构形式及吊机性能进行考虑，将钢梁拼装成吊装单元后再进行整体吊装。
（3）安装顺序先进行同一横向轴线上钢柱的吊装，接着吊装钢梁，以期尽早构成稳固的平面受力体系，并纵向拉设揽风绳，同一横向轴线上结构吊装完毕后，进行相邻轴线结构吊装，吊装顺序同理，并及时将两轴线间次构件连接就位，以确保尽早构成稳固的空间受力体系。
（三）钢结构安装前准备1、钢结构临时堆场及周边场地硬化和排水施工现场的构件临时堆场设在指定的位置，在地面上铺设木方，减少钢构件堆放时产生变形。
构件堆放时注意排水方向，不要阻碍地面排水。
2、钢结构进场验收钢构件、材料验收的主要目的是将清点构件的数量并将可能存在缺陷的构件在地面进行处理，使得存在质量问题的构件不进入安装流程。
钢构件进场后，按货运单检查所到构件的数量及编号是否相符，发现问题应及时在回单上说明并反馈制作工厂，以便工厂更换补齐构件。
按设计图纸、规范及制作厂质检报告单，对构件的质量进行验收检查，做好检查记录。
为使不合格构件能在厂内及时修改，确保施工进度，也可直接进厂检查。
钢结构安装施工专项方案

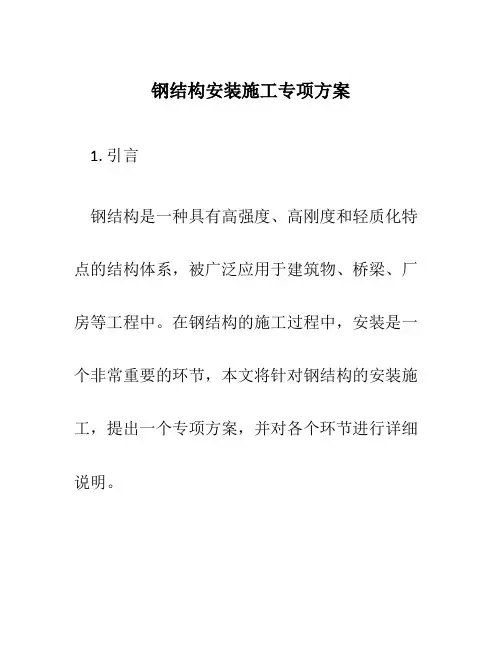

钢结构安装施工专项方案1. 引言钢结构是一种具有高强度、高刚度和轻质化特点的结构体系，被广泛应用于建筑物、桥梁、厂房等工程中。
