塑料排水板法在软基处理中的应用
塑料排水板在公路软基加固处理中的应用
H IGHWAY现代公路工程概况某公路工程全长约648m，总宽度为50m，为双向六车道，其中机动车道宽30.0m，两侧绿化带及人行道宽各为10.0m。
根据地质勘察资料表明，本路段的场地地质为海积地类型，该路段地势低洼，主要土层为新近人工填土层，该路段的淤泥厚度分布在1.5～15.6m 之间。
该道路的强度低、承载力较低，为此该公路的淤泥层在路面荷载作用下将会产生较大的沉降变形，这对该道路的使用将产生较大影响，因此不宜做路基的基础持力层。
经研究决定，必须对该软土层进行地基处理。
塑料排水板材料因其具有良好的渗透性、抗腐蚀性以及耐酸碱等等，使其逐渐地被应用到公路软基处理中。
本文结合该公路软基工程实例，提出采用塑料排水板方案进行该公路软基加固处理，提出塑料排水板在公路软基加固处理中的施工工艺以及注意事项，旨在能为同类公路工程中提供参考借鉴。
软基处理技术地基处理主要技术要求对该公路软基进行处理后必须满足工后剩余沉降量不大于15c m，差异沉降不大于0.2%；卸载后的交工面回弹模量≮30Mpa；对路基填土的压实度，要求机动车主道在0～80cm为95%，＞80cm为93%。
地基处理设计要点鉴于本公路存在软土厚度＞4m的软基路段，结合工程实践经验，一般采用塑料排水板处理。
当稳定及工后沉降引起的纵坡变化值满足设计要求，且施工工期较长时，公路软基宜采用塑料排水板配合超载预压处理。
经研究决定，该场地采用插塑料排水板堆载预压法处理方案，设计要点为：清淤及场地平整：将该公路场地内不适合做路基填土的烂泥及石块清除，以便于插板施工。
铺土工布：人工铺土工布，回填0.6～1.0m砂垫层。
塑料排水板间距按1.0m三角形布置，要求塑料排水板穿透所要处理的软土层进入淤泥底层，上端高出排水砂垫层20cm。
在盲沟和集水井的中心线设置一条主盲沟，在垂直和沿道路两侧设支盲沟，主支盲沟交点设集水井。
地基填料按路基填筑标准进行分层填筑。
堆载预压土方：全路段机动车道预压土厚度为2.5m，人行道及绿化带厚度为1.8m。
塑料排水板在公路软基施工中的应用
塑料排水板处理软基的原理 是利用深插软基的排水板 ， 避免路基外侧地表 及地下水 进入路 基范 围 ， 当填 筑路基 时 ，
荷载作用于软基 ， 地下水 由于受挤压和毛细作用沿塑料排水
板 上升至砂垫层内 ， 由砂 垫层 向两侧排 出 ， 而提高 基底 承 从 载力 。某标段路基 除桥 头 ３ ０ｍ和涵洞 、 通道基底外 ， 其他全 部采用塑料排水板进行软土路基 处理 ， 通过排水 固结加速 软 弱地基 的沉降。塑料排水板 采用 Ｄ型 。
文章编号 ：０ ８— ３ ３ ２ １ ） ４— ０ ８— ２ １０ ３ ８ （０ １ ０ ０ ２ ０ 穿透孔后再插板等施工措施 ， 以确保排水板打至规定深度。
３５ 拔 管剪 断 塑板 ． 沉 管 至 设 计 深度 后 即 可 拔 管 ， 始 起 拔 时 应 平 缓 ， 保 开 确 塑 板 留 在 土 中。 套 管 拔 出 后 ， 出 塑板 埋人 砂 砾 垫 层 中 的长 留
摘
要： 随着经 济的发展 ， 公路工程项 目迅猛增加 ， 但在建设过 程 中各种恶 劣 的地质 条件无法避 免。 由于软
基具有含水量大 、 压缩 性高 、 强度低 、 且透水 性差 等特点 ， 软土地基 上修筑高 速公路 ， 软基不加 以处治或 在 对 处 理不 当， 极易造成路基 的沉 降过大 ， 进而使路堤失稳。塑料排水板作 为一种 软土地 基排水 加 固处 理方 法 ，
目前广泛应用于公路软基施工 中。结合工程实践 ， 简要介绍 了塑料 排水板在软土路基处理 中的施 工工艺、 质 量控制 ， 同行 参考 。 供 关键词 ： 路 ； 公 软基处理 ； 塑料 排水 板 ； 施工工艺 ； 质量控制
中图分类号 ： ４ ６ １ Ｕ １．
１ 引 言

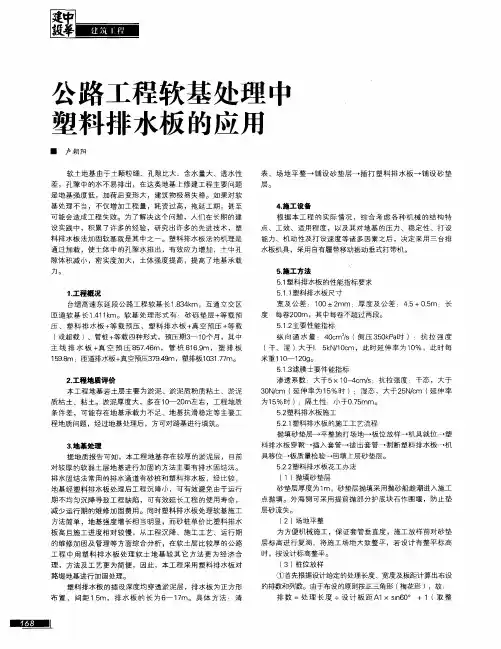

公路工程软基处理中塑料排水板的应用
设 实践 中，积 累了许 多的经验 ，研究 出许多 的先进技术 ，塑 料排水板法加 固软基就是其 中之一 。塑料排水板法 的机理是 通过加载 ，使土体 中的孔 隙水排 出，有效应力增加 ，土 中孔
隙体 积 减 小 ，密 实度 加 大 ，土 体 强 度 提 高 ，提 高 了地 基 承 载
力。
大突破性成果。塑料排水板施工在本工程 中获得成功 ，将为 今后类似的地基 处理工程提供 了可借鉴的成功经验。 （ 作者单位 ：天台交通工程监理所 ）
带 时 ，能看到在沉管的板带入 口处的排水板带与沉管 口没有 相 对位移 ，而此时的沉管上提高度亦正好是 回带长度 ，如果 此长度超过 ５ ｃ ，应在边上补打一根。 ０ｍ
据。
列数 ＝处理宽度 ÷设计板距Ａ１ｔ 取整数 ）。 －１（ －
② 根据计算结果画 出布桩图 ， 明排列 的编号 。同时绘 标
制一张较大的布桩图交施工人员打设时使用 ，每施工一根在
图上 相 应位 置标 出 ，以免 遗 漏 。
③ 根据布桩图在铺设好的砂 垫层 施工放样 ： 用经纬仪 采
将 导 管 插 深 一 些 ，使 超 深 部 分 约 等 于 回 带 长 度 ，保 证 施打 深 度 满足 设 计 要 求 。
③将 排水板从插入杆端 头引出，穿过预制靴头 困定架 ，
对 折 带 了长 约 １ ｃ 固定 联 结 。 ０ｍ
７２４ ｌｌ 施打完成后 ，注意清理干净砂垫层与排水板端头周
围 的 泥 土 ，并 用 与 原 砂 垫 层 同 质 量 的砂 回 填 ， 以保 证 排 水 畅
通。
将靴 头套在 空心套 管端部 ，固定塑料排水板 ，并使其在
下 沉 过 程 中能 阻 止泥 砂 进 入 套 管 。
塑料排水板在软基处理工程中的应用
塑料排水板在软基处理工程中的应用【摘要】塑料排水板在软基处理工程中的有效运用逐渐发展与普及起来。
由于塑料排水板的易于操作等等优良的特性，使得其在软基处理工程领域中渐渐起到至关重要的作用。
【关键词】应用特点；工作原理；实例解析【abstract 】plastic drainage plate in soft foundation treatment engineering of an effective use of development and popularization up gradually. Because plastic drainage plate is easy to operation and so on excellent characteristics, to make it in the soft foundation treatment engineering field gradually play a crucial role.【key words 】application characteristics; Working principle; Example analysis塑料排水板在软基处理工程中的有效运用能够简化相关的施工工艺，使实际的施工工效呈成倍上升的状态。
1.塑料排水板在软基处理工程中的应用特点早期的固结排水法是砂井排水法，但是这种传统方法在具体的使用操作中所产生的具体问题是会造成施工现场的地基变形，使相关地基容易产生颈缩，甚至是断颈现象。
塑料排水板在软基处理工程中的有效运用可以弥补砂井排水法的不足之处。
1.1总体特点塑料排水板是经由厂家进行批量生产的，其质地匀称，且易被控制使用，同时，塑料排水板还有很强的排水性以及透水性；塑料排水板的延展性较强，板材强度高，韧性好，能够很好地适应地基所产生的变形；塑料排水板的重量较轻，具体约为15N/m,使得塑料排水板在搬运过程中轻便易携带，有助于施工质量的控制与检验；塑料排水板的断面尺寸较小，连续性强，其在插入地基时对地基的扰动影响小；而且，塑料排水板所选用的操作机械简单，施工效率高，相关的施工人员的劳动强度小，能够有效保持施工现场的齐整。
浅谈软土路基处理和塑料排水板实际应用
浅谈软土路基处理和塑料排水板实际应用
摘要本文介绍了几种软土路基处理方法，着重介绍了塑料排水板处理软土路基方法。
关键词软土路基，排水固结，塑料排水板
笔者参建的杭州上海浦东高速公路第三合同段全长2.933km，按高速公路标准设计，设计车速120km/h，为沥青混凝土路面结构，2005年9月开工建设。
本路线经过地区属杭嘉湖平原区，地势平坦开阔，河网密布，地势西南高东北低，标高2～6m。
地处冲海积平原,地形平坦。
上部为松散状亚砂土，厚度7~9m，其下为灰色软土，岩性为淤泥质亚粘土。
下部多为灰绿色-黄褐色亚粘土，软塑-硬塑为主，性质较好。
地下水位高，地面水系多。
主要不良工程地质问题为软土地基，软塑~塑状态，中等偏高~高压缩性，易产生较大路基沉降以至基础失稳、破坏。
本合同段软基处理方式主要有预应力管桩+桩帽、贫混凝土桩+桩帽和塑料排水板+砂砾垫层等几种软基处理方式。
本文主要介绍采用塑料排水板+砂砾垫层的处理方式。
经软基设计处理，现路面竣工通车一年半情况良好，软土路基处理达到了预期的目的。
对于工期紧张和对沉降量要求严格的路段，可采用预应力管桩+桩帽的处理方式，该处理方式原理是将管桩直接穿过软土层，通过桩尖支持力和桩壁与土壤的摩擦力支撑路基。
预应力管桩处理的软基，路基沉降量小，不需要超载预压，工期短，适用于桥头、箱涵等对沉降要求严格的路段，缺点是造价较高。
由于预应力管桩处理是直接将管桩压入软。

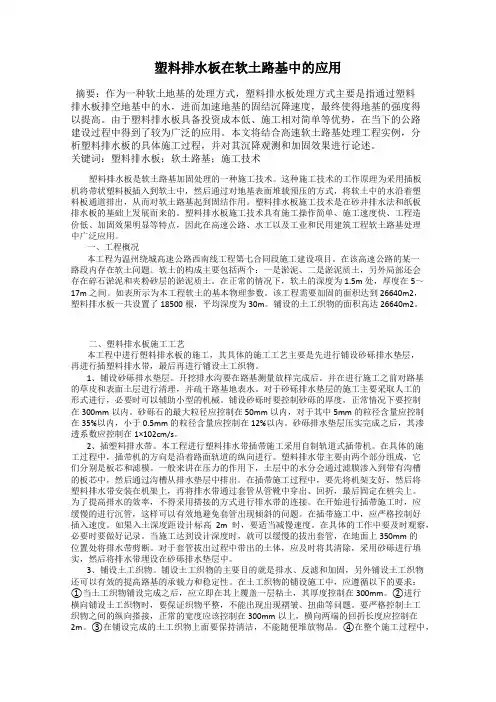

塑料排水板在软土路基中的应用
塑料排水板在软土路基中的应用摘要：作为一种软土地基的处理方式，塑料排水板处理方式主要是指通过塑料排水板排空地基中的水，进而加速地基的固结沉降速度，最终使得地基的强度得以提高。
由于塑料排水板具备投资成本低、施工相对简单等优势，在当下的公路建设过程中得到了较为广泛的应用。
本文将结合高速软土路基处理工程实例，分析塑料排水板的具体施工过程，并对其沉降观测和加固效果进行论述。
关键词：塑料排水板；软土路基；施工技术塑料排水板是软土路基加固处理的一种施工技术。
这种施工技术的工作原理为采用插板机将带状塑料板插入到软土中，然后通过对地基表面堆载预压的方式，将软土中的水沿着塑料板通道排出，从而对软土路基起到固结作用。
塑料排水板施工技术是在砂井排水法和纸板排水板的基础上发展而来的。
塑料排水板施工技术具有施工操作简单、施工速度快、工程造价低、加固效果明显等特点，因此在高速公路、水工以及工业和民用建筑工程软土路基处理中广泛应用。
一、工程概况本工程为温州绕城高速公路西南线工程第七合同段施工建设项目。
在该高速公路的某一路段内存在软土问题。
软土的构成主要包括两个：一是淤泥、二是淤泥质土，另外局部还会存在碎石淤泥和夹粉砂层的淤泥质土。
在正常的情况下，软土的深度为1.5m处，厚度在5～17m之间。
如表所示为本工程软土的基本物理参数。
该工程需要加固的面积达到26640m2，塑料排水板一共设置了18500根，平均深度为30m。
铺设的土工织物的面积高达26640m2。
二、塑料排水板施工工艺本工程中进行塑料排水板的施工，其具体的施工工艺主要是先进行铺设砂砾排水垫层，再进行插塑料排水带，最后再进行铺设土工织物。
1、铺设砂砾排水垫层。
开挖排水沟要在路基测量放样完成后。
并在进行施工之前对路基的草皮和表面土层进行清理，并疏干路基地表水。
对于砂砾排水垫层的施工主要采取人工的形式进行，必要时可以辅助小型的机械。
铺设砂砾时要控制砂砾的厚度，正常情况下要控制在300mm以内。
塑料排水板真空预压施工技术在高速公路软基处理中的应用
２ ． １ 测量 放样 根据 设 计 资料 提供 的起讫 桩 号 打 出控 制桩 ，再 每 隔 ２ ５ ３ ５ ｍ放 出路 线 中心桩 ，按 照打设 的宽度放 出边桩 及护 桩 。 阁楼 的准备 工 作 ：施 工范 围 内 的树木 、杂物 清理 干 净 ，施工 现场开挖根 一般 练级 ，压 实度＞ １ ％的双 向横坡和 压实 （ ＞ ８ ５ ％ ）。砂垫 层铺设砂 垫层５ ０ ｅ ａ（ ｒ 压 实 ）铺路 两 层 ，第一层碎石 铺设 砂垫层３ ０ ｃ ｍ，然后 把打排水板 ，终于 其余为２ ５ ｅ ａ ｒ 粗砂垫层铺设 总厚度 。砂 垫层摊铺期 间 ，原因 是表 面 比较薄 ，运输 车辆是适用 于轻型 车辆 ，并尽量 减少 地面干 扰 。首先砂堆 之外的很 多处理 ，然后 用小型 车辆 带
往是集成可选的 。
施工 中要注意 以下六个问题 ： （ １ ）注射从护堤 的中心 前进 的道路 ； （ ２）杆拉带 出成 泥 ，砂 垫层没 有放 弃 ，并 防止阻塞排水道 ； （ ３） 排水板一般并不需要很长时 间。如 果 你剥膜应遵循 核心公屋单位 （ 搭接 长度 《２ ０ ｅ ａ ），然后 ｒ
外 表面和地下水 进入两侧 的放 电 ，从 而达 到改善基准容量
的 目的 。
２ 真空预压及塑料排水板软基处理施工技术
真 空预压法是 目前我 国现在正在 流行 的一项 新技术 ，
比以前 的技术有 很大优势 ，如施工周 期短 、环 境污染少 和
２ ． ２ 塑 料排 水板施工 施工 准备 ：在进行 施工放样 等工序之 前 ，应 当把 准备
切 ，移动到下一个桩。
的作用的基础 ，以实现更大的力度加快固结沉降的基础。
这种方法 的优点是 ：排水板是 工厂生产 ，质量容 易控制 ， 成本较低 ，在施工过 程 中没有排 水孔 和不 平整部分 瘫痪 ； 截 面小 ，对 地基 扰 动小 ，机械 打 光 ，可 以使 用柔 软 的基 地 。预 压 ，塑料排水 板软地基处 理方法是 基于实 际情况往
塑料排水板法在高速公路软基处理中的应用
第３ ３卷 第 期 ２ ００ ７ 年 ６ 月
山 西 建 筑
ＳＩＡＮＸＩ ＡＲＣＨＩ － Ｉ ＴＥＣ ＵＲＥ ￣
Ｖｌ． ３ Ｎｏ． ８ ０ ３ Ｉ １
Ｊｎ ２０ ｕ ０７
・１ ７ ・ １
文章编号 ：０ ９６２ （０ ７ 侣一１ ７０ １０ —８ ５２ ０ ０ １ —２ Ｊ
（ 相当于压缩 曲线 ）然 后卸 除荷载 （ 当于膨 胀 曲线 ） 建筑 物引 １ 工程概 况 ， 相 ，
起的沉降就可大大减小。如果预压荷载大 于建 筑物荷载 ， 即所谓 申嘉湖 高速公 路起始 于乌镇 西北 ， 经花 林 、 双林南 ， 长超 ， 过 与杭宁高速公路相连 ， 全线长 ４ ．７ ｎ ２ ９８Ｐ 。根据沿线通 ａ 超载预压 ， 则效果更好 。因为经过 超载预压 ， 当土 层的 固结 压力 跨 湖盐线 ， ６ 研究 和观测 口 上述证据表明 ， 口泉断 裂 中段 具有 明显 的蠕 滑活动 性特 征 ， 件与上一次古地震事件 的间隔为 ３１０年 。所 以 ， 由于断裂具有蠕滑活动性 特征 ， 可以对建设 于断裂带上 的建 筑物 泉断裂 的活动规律对工程抗震设防具有积极 的意义。 产生强烈 的破坏作用 ， 使建筑物产生开裂等破 坏。 ３ 中段断裂右旋走滑活动性特 征。调查表 明， ） 位于 口泉断裂 旋扭错 ， 扭距 ８ｍ－２ － ０ｍ不 等。
塑料 排 水 板法 在 高 速 公路 软基 处 理 中的应 用
安 平 晃 产任 苗
摘 要 ： 系统介绍 了塑料排水板法和堆 载预 压法的原理 、 设计与施工 ， 并针对具体工程 ， 给出 了符合设计要求 的塑料排水 板设计参数和设 计方案， 对我国其他的高速 公路 软基处理具有 重要 的借 鉴意义。 关键词 ： 塑料排水板， 地基处理 ， 固结
塑料排水板在软基处理中的应用
塑料排水板在软基处理中的应用摘要：综合工程建设区域的自然条件和地质条件,选取塑料排水板法处理软土地基。
系统介绍了陆上打设塑料排水板、水上打设塑料排水板等工艺技术。
实践表明采用排水板排水加固水下软土地基具有显著效果。
关键词：塑料排水板；软土地基；技术应用一、工程概况拟建工程地基处理的潮间带范围内，地基土体中软土层深厚、含水率高、孔隙比大、压缩性高、强度低、渗透系数小，局部区域软土层厚度达到40.5m。
场地使用荷载达200kPa，地基处理设计预压荷载大，堆载高，沉降量大，加载过程中地基土和边坡的稳定，减少工后沉降是本工程设计的重点和难点。
二、塑料排水板在软基处理中的应用2.1陆上打设塑料排水板陆上打设塑料排水板采用履带式插板机（DJL3031）进行打设。
塑料排水板由北向南方向分区打设。
塑料排水板从直角边开始打设，当排水板点位在加固区边线以外时，该点位不需要打设排水板。
施工区边缘打设点的距离施工边线0.5m。
打设步骤：（1）在各加固分区内，用经纬仪及卷尺按设计间距1.0m正方形布置，测放出塑料排水板打设位置（板位间距偏差应控制在±30mm），用排水板芯或竹签等插入砂垫层作标记。
（2）插板机移机定位，安装排水板桩靴。
施打时，插板机的桩靴落地定位由插板机操作员在控制台上控制，误差控制在标准范围内。
（3）操作员根据安装在插板机上的金属活动垂针和刻度盘，控制管桩下插时的垂直度，垂直度偏差不得大于1.5%。
（4）开机打设排水板，排水板应穿透淤泥质土层或达到-25.0m。
（5）上拔桩管时，施工人员应仔细观察排水板有没有回带现象，若回带长度超出50cm，则在板位旁45cm处实施补打。
如果某区域回带现象较普遍，则根据回带情况和以往施工经验将排水板打至设计标高以下20～40cm。
（6）切割排水板，排水板在砂垫面山的外漏长度不小于20㎝。
（7）认真做好施工原始记录，不符合规范要求的要补打，严禁弄虚作假。
（8）排水板打设完成后，用水准仪及时按10m×10m的方格网测砂面高程，及时将整理好的资料报送监理工程师验收2.2水上打设塑料排水板2.2.1水上打设塑料排水板工艺流程图图1水上打设塑料排水板工艺流程图2.2.2施工工艺（1）插板船调平根据施工及船舶的抗风浪稳定性要求，通过压载调平船体，以满足排水板施工垂直度的要求。
高性能塑料排水板在软基处理工程中的应用
同。表２ 出了两个 区域地 基处 理方法 的差别 。 列
表 ２ 散 货 堆场 和重 箱 堆 场 地 基 处 理 方 法 对 比
饕 删
．
４ ０ Ｏ ６ ０ ０
优 良 、 经 济 的新 材料 、新 工 艺 。
关键词 ：高性 能塑料排水板 ；普通 塑料排 水板 ；软基加 固 中图分类号 ：Ｔ ７ Ｕ４２ 文献标志码 ：Ａ 文章编号 ：１０ — ９ ２２ １）２ ０ ３ — ４ ０ ２ ４ ７ （０ ２０ — １４ ０
Ａｐｐ ｉａ ｉ ｎ ｏ ｉ ｈ－ ｒ ｏ ｍ ａ ｅｗｉ ｋ ｄｒ ｉ ｎ ｓ ｉ ｏ ｓ ｌｄ ｔｏ ｎｇ ｎｅ ｒｎｇ ｌｃ ｔｏ ｆｈ ｇ ｐｅ ｆ ｒ ｎｃ ｃ ａ ｎ ｉ ｏ ｌ ｎ ｏ ｉ ａ ｉ ｎ ｅ ｉ ｅ ｉ ｃ
具 有重 要 意 义 。根据 测 点孔 隙水 压力 一 间变 化 曲 时
线 ，既 可 反 算 土 的 固结 系 数 ，也 可 推 算该 点 不 同
图 ３ 两 种 情 况 的 时 间 一 降 关 系 曲 线 沉
时 间 的 固结 度 ，从 而 推 算 强 度 增 长 ，并 确 定 下 一
基 加 固效 果 是 否 理 想 ，从 而 为 工 程 应 用 提 供 一 定
的指导 。
为 解 决 上述 难 题 ，本 文 提 出采用 Ｐ Ｄ型高 性 能
收 稿 日期 ：２ １ － ８ １ ０ １０—４
作者简 介 ：毕平均 （ ９ ｏ ＿），男 ，硕 士 ，工程师 ，主要从 事地 基处理 、基坑 围护和桩基础 等方面的研 究。 １８ ．
例析塑料排水板在软基处理中的施工应用
例析塑料排水板在软基处理中的施工应用在大陆沿海由于受入海河流的影响，入海口三角洲附近多为淤泥质软弱土层，含水量大、压缩性高、强度低、透水性差和土层厚等特点。
在此处进行人工岛的施工，因地质差异，水流流向，堆载自重荷载及动荷载的影响，会发生长期不均匀的沉降。
在沿海人工島的建设中，地基处理显得尤为重要。
塑料排水板排水固结法是处理该类地基行之有效的方法。
1、工程概况Kapuk Naga Indah 土地开发项目为一项围海造地工程，工程位于位于爪哇岛北部、雅加达湾的西边，朝东有Cengkareng排水沟及朝西有Tanjungan河道入口。
本次施工的为高尔夫岛即2A岛，围涂人工岛将被开发为雅加达扩展市区，包括居民区、商业区、高尔夫球场和一个码头。
本工程围堤总长7576m，围堤堤基滩面高程0.8m～-7.6m；圈围面积约299.3万平方，采用围堤圈围和围内吹填砂的施工方法，吹填量达2040万方。
吹填采用外来砂。
工程内容包括栈道、疏浚、取砂区采供砂、围堤填筑、围内吹填、排水板。
1.1、围堤和吹填区域的排水板施工概况本工程围海吹填区域地质条件较差，表面有厚厚的淤泥质粘土覆盖，地质钻探显示有些淤泥层的含水量超过90%，孔隙比大于2.6，压缩性极大，承载力也很低。
因此，远远不能满足工程建设的要求。
在此地基上修筑围堤和吹填，需对其进行软地基处理，本工程采用打设排水板的方法，进行软基的排水固结，加快其沉降稳定。
由于工期较紧张，且水上排水板施工工程造价较高，仅围堤御水堤坝部分采用水上打排水板，而围堤内侧和围内吹填位置均采用陆上机械进行施工。
排水板因地质条件不同及海水深度不同，按打设平均深度及位置分为8个区。
据统计，水上打排水板数量为6，7134，78m，陆上排水板为23，378，533m。
1.2、排水板设计参数及技术指标1）A、每个塑料排水板应在过滤套内具有很薄连续性的单孔过水。
塑料排水板的截面尺寸为100m （宽度）？4.8mm（厚度）。
塑料排水板在软基加固中的应用
塑料排水板在软基加固中的应用摘要：结合工程实例，分析了软基加固中塑料排水板法的加固原理，介绍了施工质量控制的技术措施。
关键词：软基加固塑料排水板加固原理质量控制1．工程概况四川省乐山至宜宾高速公路是国家高速公路网成渝环线和国家重点公路宁波至樟木线的重要路段。
全线按四车道高速公路技术标准执行，设计速度80km/h，路基宽度采用24.5米。
12合同段起点里程为k87+540.35，止点里程k96+844.21，全长9.30386千米。
本合同段深层软弱土地段多处于丘岭、山谷地形的底部水田地段，经常年淤积形成软基，地下水较为丰富。
具有以下特点：(1)天然含水量高、孔隙比大。
含水量在39%～72%之间，孔隙比在1.0～1.9之间，饱和度一般大于95%，液限一般为35%～60%，塑性指数为13～20，天然重力密度为15～19kn/ｍ3；(2)透水性差。
大部分软土的渗透系数为1×10-3～1×10-7cm/ｓ；(3)压缩性高。
压缩系数为0 5～2 0ｍpa-1,属高压缩性土；(4)抗剪强度低。
地基土快剪试验的粘聚力在10kpa左右，快剪试验的内摩擦角在10°～15°之间；(5)流变性显著。
长期抗剪强度只有一般抗剪强度的0.4～0.8倍。
基于地基土的以上特点，若对软基不加处理或处理措施不当，都将导致路基的过量沉降或不均匀沉降以及边坡失稳等不良后果。
根据现场原材料供给情况和工程造价，本合同段主要采用塑料排水板方案。
2．塑料排水板的加固原理及特点塑料排水板是由芯体和包围芯体的合成纤维透水膜构成的复合体，应具有很好的耐腐蚀性和足够的柔性，并符合《塑料排水板施工规程》(jtj /t 256-96)的规定。
塑料排水板性能指标见表1的规定。
2.1塑料排水板法的加固原理塑料排水板法是排水固结法的一种形式。
排水固结法是先在地基中设置砂井或塑料排水板等竖向排水体，然后利用建（构）筑物本身重量分级逐渐加载；或是在建（构）筑物建造以前，在场地先行加载预压（或者真空预压），使土体中的孔隙水排出，逐渐固结，地基发生沉降，同时强度提高的方法。
塑料排水板法在软基处理中的应用
塑料排水板法在软基处理中的应用摘要：采用塑料排水板法对路基施工过程中的软基进行处理，介绍了塑料排水板法的的施工方案及质量保障措施。
关键词：软土，塑料排水板法，施工工艺中图分类号：TU471.8文献标识码：A 文章编号：塑料排水板法是排水固结法的一种形式，是处理软土地基的有效方法之一，可有效排除软土地基的中的水分，增强路基的稳定性。
工程中所谓的软土，指压缩性较高的软弱土层。
多数含有一定的有机物质。
由于软土强度低，沉陷量大，往往给道路工程带来很大的危害，如处理不当，会给公路的施工和使用造成很大影响。
本文以某高速公路路基施工中软基处理为例，介绍了塑料排水板法在软基处理中的应用。
1、工程概况某高速位于四川盆地丘陵地区，地形平坦，场地的工程地质条件简单，路线区冲沟较多，分布第四系坡洪积、冲洪积导，多为冬水田或水旱轮作耕地；其中K11+300~K12+025段分布有软基，根据设计文件要求，该段软基处理采用塑料板处治。
2、塑料排水板施工方法2.1塑料排水板主要性能参数塑料排水板采用SPB-B型，宽度100±2㎜，厚度不小于4.5㎜，纵向通水量不小于25㎝/s，复合板体抗拉强度不小于1.3KN/100mm，复合体伸长率不小于4%，滤膜渗透系数不小于5×10-3mm/s，滤膜等效孔径小于75um，滤膜抗拉强度干态不小于25N/㎝，湿态不小于20N/㎝。
2.2、施工原理塑料排水板是人为在软土层内造成渗水通道，在路堤填土自重载荷预压下加快排水固结，提高软基强度和承载力。
其作为垂直排水通道，滤水性好，能确保排水效果，并且有一定的强度和延伸率，具备适应地基变形的能力，板截面尺寸不大，插放时地基扰动小，施工方便。
2.3、施工工艺流程塑料排水板处理软基施工工艺流程为：软基范围排水——测量放样——复查软基厚度及强度——清理覆盖层——验收——摊铺泥岩填料——摊铺砂垫层——定位——机具就位——塑料排水板穿靴——插入套管——拔出套管——割断塑料排水板——检测——机具移位。
浅论塑料排水板和片石强夯桩施工工艺在软基处理中的应用
塑料 排 水板 ３ ） 由挖 掘机 或 吊机改 装 ， 一般 每 次 只能 施 打一 根 ， 行走 靠 履带 ， 打设 速 度 快、 方便灵活、 效率高， 接地压力小 ， 打设深度为２ ０ ｍ 一 ２ ５ ｍ。 （ １ ） 垂 直 度控 制 片石 强夯 桩 采用 强夯 片 石桩 进行 软基 处 理 ， 仅 需 一 台２ ０ 吨 或３ Ｏ 吨 履带 式 在插板 机 导管 机 架两侧 挂 线锤 来 控制 打设 垂 直度 。吊线 长大 于 ２ ｍ． 在吊 起 重机 ， 采 用 自动脱 钩 装置 ， 辅 以一 台装 载机 进行 片 块 石填 料 、 外加 一 台推 土 锤 线 下端 机架 处 固定 标识 牌 ， 标 识牌 上刻 划 有垂 直 线 及两 侧 允许 偏差 １ ．５ ％ 机 平整 场 地 即可 。 的控 制线 。
大， 在强夯过程中与桩间土体结合而成的应力集 中效应 明显 ， 从而很大程度
上 减 少总 沉 降量 。
２ ） 施 工机 具
（ ７ ） 自检 并 清 除套 管 附 带上 来 的淤 泥 ， 用 砂 料 回填 打设 时 在 排水 板周 围
形成 的孔 洞 ， 合 格 后 由监理 工程 师 验收 。 （ ８ ） 及 时将 排 水板 埋 置于 砂垫 层 中。 （ ９ ） 移 机进 行 下一 根排 水 板施 工 。
施 工技 术与 应用
口 四 １ ｝ 四
浅论塑料排水板和片石 强夯桩施工工艺在软基处理 中的应 用
摘要 ： 根据 阳左高 速公 路 的不 良地 质状 况 ， 分析 了塑料排 水 板和 片 石 强夯桩 施 工工 艺在 软基 处理 中的异 同， 并 做 出经济 比较。 关键 词 ： 软 土地 基 ， 塑料 排永 板 ， 片 石 石强 夯桩 塑料 排 水板 具体 工艺 流 程如 下 ：
塑料排水板在软基处理中的应用分析
塑料排水板在软基处理中的应用分析作者：王彦超兰舟仪来源：《科学与财富》2019年第10期摘要：在对软基的处理作业中，排水固结法是趋于成熟的软基处理办法。
能够有效的降低软基中的含水量，使软基逐渐固结，使地基产生一定的沉降，同时提高强度的一种方法。
塑料排水板相比其他软基处理工艺具有质量轻、材料价格低、施工铺设方便等特点，可大幅度提高施工工效，降低工程总体造价，因此使用塑料排水板工艺处理软基在孟加拉国很快得到了普及和推广。
本文就将对排水塑料板在软基中的处理方法进行分析，提升排水塑料板的安装和使用效果。
关键词：塑料排水板；软基处理；应用分析；引言：随着孟加拉国基础建设的快速发展，对于软基处理的技术需求也在逐渐升高。
其中排水固结法是目前应用效果比较好且成本较低的有效手段。
而在排水固结法中使用的塑料排水板在排水方面呈现出许多的特点和优势，需要进行详细的分析和说明，以提升排水固结法的使用效果。
一、软基的概念软基是指相对的土地强度较弱，且富含大量水分的土层。
如果要在软基上进行开工建设就需要对软基进行处理，使之达到工程建设的要求。
如果没有进行合理处理就进行工程建设则有可能导致地基沉降，给工程设施带来安全隐患和经济损失。
软基的开放使用就必须将软基的承载能力控制在合理的范围。
软基的危害主要来源于承载能力的不稳定性以及地基的承载能力不均衡，导致工程施工难以有效的施行。
二、塑料排水板简介塑料排水板是为了加快软基排水固结的插地排水装置。
排水管道一般由外膜的过滤装置以及内部的塑料芯板组成。
芯板是塑料排水板的核心排水处理结构，起着塑料排水板的支撑作用，并将渗水从上部排出。
塑料排水板在排水固结法的地基处理中呈现出多样的性能优点，是目前进行施工处理的理想材料。
（一）塑料排水板的性能优点。
塑料排水板的塑料材料和结构保证了渗水、排水的通畅性。
塑料排水板自身的塑料材料，具有一定抗压形变的能力，在施工中具有良好的适用性，不易损坏，排水效果也不会受到影响。
塑料排水板+真空联合堆载预压(直排工艺)在软基处理中应用35
塑料排水板+真空联合堆载预压（直排工艺）在软基处理中应用摘要：随着国家社会经济发展速度加快，建筑业也得到了新的突破，而在建设工程里有一项工作是十分重要的，那就是软基处理，它水平的高低影响着整个工程的安全、质量，所以运用合理的解决办法，提升软基处理水平是施工方应该注意的问题。
关键词：塑料排水板；真空联合堆载预压（直排工艺）；软基；处理我国公路行业对软土路基的定义是强度低、压缩量较高的软弱土层。
塑料排水板+真空联合堆载预压（直排工艺）软基处理技术，是在真空预压法基础上所发展形成的一种更加有效的软基处理方法，它的主要原理是利用设备，抽真空使地基中生成负压，使土体孔隙中的水分排出，同时通过堆载加压的方法，加速土体沉降固结；塑料排水板则是在土中形成良好的排水通道，将饱和软土中的孔隙水排出，加速地基的固结沉降，从而达到提高软土地基强度的目的。
并且直排工艺的应用，取消了原传统工艺的砂垫层，不但降低了成本，还符合环保理念。
一、工程概况会港大道工程位于广东省江门市，起点礼睦路K5+166，终点接东甲立交K12+286，路线全长7.12Km，本项目属于旧路改扩建项目。
为有效实现路段软土地基的前期沉降，降低公路后期路基的沉降，在该工程K7+215-K8+445段旧路全部挖除并采用（除桥头采用预应力管桩处理外）塑料排水板+真空联合堆载预压（直排工艺）技术处理，现处理面积为52095.7㎡。
二、塑料排水板+真空联合堆载预压（直排工艺）施工工艺该工程中塑料排水板+真空联合堆载预压（直排工艺）软基处理技术的施工主要流程为：场地整平→塑料排水板施工→真空系统连接→密封沟和粘土墙施工→埋设监测设备装置→铺设土工布密封膜→抽真空→ 抽至真空度≧80KPa→真空联合堆载恒载→达到标准卸载。
1.施工准备。
在施工之前，首先需将施工范围内的树木和杂物清理干净，并将树根挖除。
在施工场地明确标出真空预压区的边线、中线范围，合理布置临时通道，安排真空预压用的设备、材料进场，并进行供电网络的布置。
塑料排水板在公路软基处理中的应用分析
塑料排水板在公路软基处理中的应用分析摘要塑料排水板在目前高速公路的堆载预压法软基处理运用越来越广泛。
其具有单孔过水断面大.排水畅通、质量轻、强度高,耐久性好,并具有一定的延伸率,可适应地基变形的能力强,板截面尺寸不大,插放时地基扰动小,施工方便,是一种较理想的竖向排水体。
主要对塑料排水板在公路软基处理中的应用进行分析。
关键词软基处理;塑料排水板;应用分析我国东南沿海高速公路沿线广泛分布着软弱沉积土层。
这种土在荷载作用下将产生相当人的沉降,而且沉降延续时间很长,直接影响高速公路的正常使用……。
为了提高软土地基的强度、减小工后沉降,就必须对软基进行处理。
塑料排水板作为堆载预压法中一种,已经日益有取代常用的排水砂井的趋势。
采用塑料排水板排水滤水性好,适应地基变形的能力强,可确保排水效果,且插放时地基扰动小,施工方便。
1塑料排水板概述1.1塑料排水板作用原理塑料排水板是一种能够加速软土地基排水固结的垂直排水材料。
当它在机械力作用下被插入软土地基中后,能以较低的进水阻力聚集从周围土体中排出的孔隙水.并从垂直排水通道排出,使土体固结,从而提高地基的承载力。
1.2塑料排水板组成结构塑料排水板有复合型和单一型两类。
目前,在我国公路施工中多数使用的是复合型结构。
其结构由用于滤水的外膜及形成骨架和排水通道的蕊板组成。
蕊板是用高压聚乙烯工程塑料制成。
板面两侧沿纵向嵌有若干条不同断面形式的排水沟槽构成排水通道。
蕊板表面光滑,尺寸均一,并能耐酸碱、抗腐蚀。
滤水外膜为绦纶无纺士工布,套在蕊板外层,用来过滤土体中排出的孔隙水。
防止蕊板排水通道被粘土堵塞,保证排水通畅。
1.3塑料排水板技术性能塑料排水板的技术性能表现在:1)良好的力学性能。
塑料排水板的力学性能包括抗拉强度、延伸率和弯曲性能。
在施下中,由于套督下插速度的不均匀.缠绕塑料排水板的卷盘、滑轮的摩阻力、惯性力及塑料排水板受风力作用.都不同程度地使塑料排水板在打设时受到拉应力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料排水板法在软基处理中的应用摘要：采用塑料排水板法对路基施工过程中的软基进行处理，介绍了塑料排水板法的的施工方案及质量保障措施。
关键词：软土，塑料排水板法，施工工艺
中图分类号：tu471.8文献标识码： a 文章编号：
塑料排水板法是排水固结法的一种形式，是处理软土地基的有效方法之一，可有效排除软土地基的中的水分，增强路基的稳定性。
工程中所谓的软土，指压缩性较高的软弱土层。
多数含有一定的有机物质。
由于软土强度低，沉陷量大，往往给道路工程带来很大的危害，如处理不当，会给公路的施工和使用造成很大影响。
本文以某高速公路路基施工中软基处理为例，介绍了塑料排水板法在软基处理中的应用。
1、工程概况
某高速位于四川盆地丘陵地区，地形平坦，场地的工程地质条件简单，路线区冲沟较多，分布第四系坡洪积、冲洪积导，多为冬水田或水旱轮作耕地；其中k11+300~k12+025段分布有软基，根据设计文件要求，该段软基处理采用塑料板处治。
2、塑料排水板施工方法
2.1塑料排水板主要性能参数
塑料排水板采用spb-b型，宽度100±2㎜，厚度不小于4.5㎜，纵向通水量不小于25㎝/s，复合板体抗拉强度不小于1.3kn/100mm，复合体伸长率不小于4%，滤膜渗透系数不小于5×10-3mm/s，滤膜
等效孔径小于75um，滤膜抗拉强度干态不小于25n/㎝，湿态不小于20n/㎝。
2.2、施工原理
塑料排水板是人为在软土层内造成渗水通道，在路堤填土自重载荷预压下加快排水固结，提高软基强度和承载力。
其作为垂直排水通道，滤水性好，能确保排水效果，并且有一定的强度和延伸率，具备适应地基变形的能力，板截面尺寸不大，插放时地基扰动小，施工方便。
2.3、施工工艺流程
塑料排水板处理软基施工工艺流程为：软基范围排水——测量放样——复查软基厚度及强度——清理覆盖层——验收——摊铺
泥岩填料——摊铺砂垫层——定位——机具就位——塑料排水板
穿靴——插入套管——拔出套管——割断塑料排水板——检测——机具移位。
2.4、施工方法
（1）在软基范围内开挖纵、横向排水沟，提前将水疏干。
（2）根据桩号打出控制桩，再每隔10～20m放出路线中心桩，按照打设的宽度放出边桩和中桩。
（3）施工前采用动探对软基的厚度和强度进行复测。
当软弱土层厚度小于2.5米时，可不做插板处理。
（4）将施工范围内的淤泥、树根、草皮、腐殖土全部挖除，平整场地。
（5）验收，回填前请监理进行现场验收并确定填筑厚度范围。
（6）在平整后的场地内摊铺一层泥岩填料，设置成路拱状，其边缘厚度为30㎝，中心厚度小于100㎝。
（7）填筑50㎝的天然砂砾石，用压路机静压4～6遍。
遇有田埂时，应将原地表削成一斜面，以确保砂砾石垫层的连续性及排水效果。
砂砾石垫层所用天然砂砾料最大粒径不大于50㎜，含泥量不得大于5%。
施工过程中宜采用轻型车辆运输，避免对软弱土的过大扰动和隆起。
（8）塑料排水板间距为1.6米，采用正三角形布设，每行间距为1.386m，首先沿软基一边等间距布设点位，呈s型向另一边推进，绘制好桩位图（见附图），用测量仪器放出插板位置和施插顺序，用竹签为标志定插孔位，不得遗漏，间距尺寸误差应小于15mm。
（9）插板机就位，排水板经导管从底部穿出、回折，与桩尖连接、拉紧，与管靴口贴紧，对准桩位。
（10）开始插板时缓慢沉管，防止导管倾斜，导管入土深度距设计标高2m时减慢插入速度，注意地质条件变化。
（11）沉入导管至设计深度后缓慢拨出导管，板带及锚靴留在土中，在冒出地表20cm处切断排水板，重新装靴。
（12）检查每根板的情况，当符合验收标准时方可移机，打设下一根，否则须在临近板位处补打。
（13）移动桩架至下一桩位进行循环作业。
3、质量保障措施
（1）打设排水板时应保持排水板入土的连续性，严禁出现扭结、断裂和撕破滤膜等现象，发现断裂即重新施插。
（2）当碰到地下障碍物而不能继续打进或令孔体倾斜超过容许偏差，则应弃置该孔而拔管移位（相距45cm左右），重新施打排水板。
（3）施工人员严格控制板距、板长及垂直度三个参数，以确保塑料排水板的成桩质量，其允许误差见下表1。
排水板施插过程应逐板进行自检，并按要求作好施工记录，包括板位、垂直度、外露长度，以及打设深度、回带板根数、补打塑料板根数与补打位置等。
表1 塑料排水板施工允许误差
（4）打入地基的塑料排水板宜为整板，一般不允许接长。
如果要接长时应剥开滤膜使芯板接平（搭接长度不小于20cm）然后包好滤膜，再用订扳机订牢。
接长的根数不直超过打设根数的5％，一般最多只许接长一次。
（5）一个区段塑料排水板验收合格后，应及时用砂仔细填满打设板周围形成的孔洞，并将塑料排水板埋设于砂层内。
（6）要求严格控制塑料排水板的打设高程，不得出现浅向偏差；当发现地质情况变化，无法按设计要求打设时，应与现场监理人员联系，征得同意后方可变更打设高程。
4、结语
本工程按照设计要求及相应施工规范对软土地基进行处理，后
期沉降观测表明效果良好，达到设计要求。
塑料排水板法施工机械简单、速度快，插入时对地基土扰动小，连续性好，是一种处理软土地基的有效方法。
参考文献：
[1].陈杆义，公路工程中软土地基处理 [j],黑龙江交通科技，1999。
