焊接工艺规程版
焊接工艺规范及操作规程
焊接工艺规范及操作规程1 ． 目的和合用范围1 ．1 本规范对本公司特殊过程 ――焊接过程进行控制， 做到技术先进、经济合理、安全适用、确保质量。
焊接。
合用的焊接方法包括： 手工电弧焊、 气体保护焊、 埋弧焊及相应焊接方法的组合。
3 ． 焊接通用规范3 ． 1 焊接设备3 ．1 ．1 焊接设备的性能应满足选定工艺的要求。
3 ．1 ．2 焊接设备的选用：手工电弧焊选用 ZX3－400 型、 BX1－500 型焊机CO2 气体保护焊选用 KR Ⅱ－500 型、 HKR －630 型焊机埋弧自动焊选用 ZD5 (L )－1000 型焊机3 ．2 焊接材料3 ．2 ．3 焊丝应符合现行国家标准《熔化焊用钢丝》(GB ／T14957)、《气体保护电弧焊用碳钢、低合金钢焊丝》(GB ／T8110)及《碳钢药芯焊丝》(GB ／T10045)、《低合金钢 药芯焊丝》(GB ／T17493)的规定。
3 ．2 ．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》(GB ／T5293)、《低合金钢埋弧焊用焊剂》(GB ／T12470)的规定。
的规定。
3．2．2 焊条应符合现行国家标准《碳钢焊条》(GB ／T5117)，《低合金钢焊条》(GB ／T5118) 证明书或者检验报告； 其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3 ．2 ．1 焊接材料的选用应符合设计图纸的要求， 并应具有钢厂和焊接材料厂出具的质量GB50017－2003 《钢结构设计规范》GB50205－2001 《钢结构工程施工质量验收规范》JGJ81－2002 《建造钢结构焊接技术规程》本规范引用如下标准： 和普通构筑物的钢结构工程中， 钢材厚度≥4mm 的碳素结构钢和低和金高强度结构钢的多层和高层梁柱框架结构等工业与民用建造 2． 1．2 本规范合用于各类铁塔结构、 桁架结构、气体质量应符合该标准中优等品的要求，即其 CO2 含量(V ／V )不得低于 99.9%，水3 ．2 ．6 焊缝金属应与主体金属相适应。
焊接工艺规程

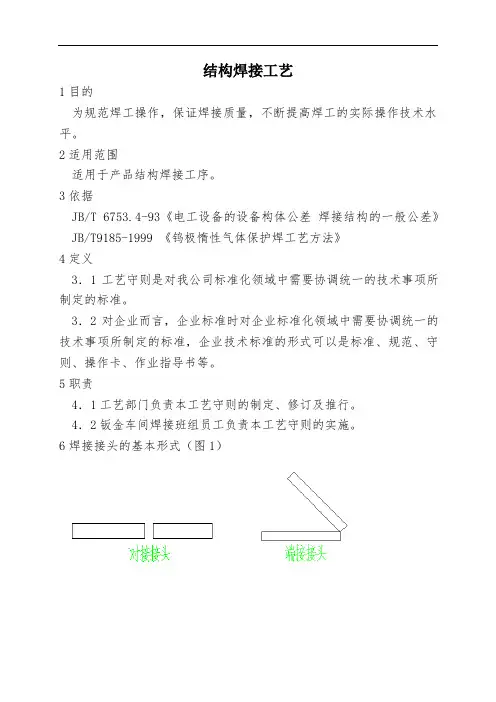

结构焊接工艺1目的为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平。
2适用范围适用于产品结构焊接工序。
3依据JB/T 6753.4-93《电工设备的设备构体公差焊接结构的一般公差》JB/T9185-1999 《钨极惰性气体保护焊工艺方法》4定义3．1工艺守则是对我公司标准化领域中需要协调统一的技术事项所制定的标准。
3．2对企业而言，企业标准时对企业标准化领域中需要协调统一的技术事项所制定的标准，企业技术标准的形式可以是标准、规范、守则、操作卡、作业指导书等。
5职责4．1工艺部门负责本工艺守则的制定、修订及推行。
4．2钣金车间焊接班组员工负责本工艺守则的实施。
6焊接接头的基本形式（图1）图17手工电弧焊7．1 焊接设备电焊机（交、直流）、榔头、扁铲、防护用品、E4303系列焊条、电磨工具等。
7．2工艺参数7．2．1 焊接参数：表1表17．2．2电弧电压电弧电压主要影响焊缝宽度，电弧电压越高，焊缝就越宽，焊缝厚度和余高减少，飞溅增加，焊缝成形不易控制。
电弧电压的大小主要取决于电弧长度，电弧长，电弧电压就高；电弧短，电弧电压就低。
焊接电弧有长弧与短弧之分，当电弧长度是焊条直径的0.5～1.0倍时，称为短弧；当电弧长度大于焊条直径时，称为长弧。
一般在焊接过程中，希望电弧长度始终保持一致且尽量使用短弧焊接。
7．2．3焊接电弧长度根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。
7．2．4焊接速度焊接速度主要取决于焊条的熔化速度和所要求的焊缝尺寸、装配间隙和焊接位置等。
当焊接速度太慢时，焊缝高而宽，外形不整齐，易产生焊瘤等缺陷；当焊接速度太快时，焊缝窄而低，易产生未焊透等缺陷。
在实际操作中，焊工应要把具体情况灵活掌握，以确保焊缝质量和外观尺寸满足要求。
7．2．5焊接角度根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。
焊接工艺规程
目录焊接工艺规程 (1)一、焊接工艺评定及焊工的岗前培训 (1)1、焊接工艺评定 (1)2、持证焊工的岗前培训 (1)二、焊接方法 (1)1、承压管道部分 (1)2、钢结构部分 (1)3、锅炉本体密封 (2)4、承压部件 (2)5、燃油管道 (2)6、高压汽水管道 (2)7、大直径管道 (2)8、支吊架 (2)9、中、低压管道 (2)10、油系统管道 (3)11、热控仪表管的焊接 (3)12、排汽装置焊接 (3)13、铝母线等铝及铝合金焊接 (4)三、焊接坡口形式及组装要求 (4)1、坡口形式及尺寸 (4)2、坡口的加工及清理 (4)3、焊件的组装及定位要求 (5)4、充氩 (6)四、焊接工艺及热处理规范 (7)1、焊接工艺 (7)2、焊接热处理规范 (8)3、热电偶的安装 (10)4、加热器的安装 (10)5、保温材料 (12)6、焊口焊前预热 (12)7、焊后热处理 (13)8、焊接施工条件的确定 (13)五、焊接接头质量检验 (13)1、焊接接头质量的检验内容 (13)2、焊接接头质量无损检测检验范围、焊接接头质量检验评定标准 (14)3、焊缝硬度评定标准 (14)4、光谱分析 (14)六、不合格焊口处理 (14)七、焊接过程管理程序 (15)1、焊接过程管理程序图 (15)2、接受外工种的委托 (16)3、岗前技术交底 (16)4、焊接施工监督 (16)5、热处理 (16)6、外观检查 (16)7、无损探伤 (16)八、质量检查及验收 (17)1、焊接工程质量检查内容 (17)2、焊接质量验收程序及组织 (17)3*150T/H锅炉安装工程焊接工艺规程************有限公司一、焊接工艺评定及焊工的岗前培训1、焊接工艺评定1.1焊接工艺评定依据以《焊接工艺评定规程》DL/T868-2014为依据，进行焊接工艺评定。
1.2焊接工艺评定要求工艺评定做到满足现场要求，数据准确，保证焊接施工质量。
焊接工艺规程
高、低压成套开关设备焊接工艺规程编制：审核：批准：山东爱普电气设备有限公司2012年8月X日发布2012年8月X日实施电弧焊焊接工艺守则1.适用范围本守则适用于我厂生产的电控配电设备柜（箱）体结构和一般低、中碳钢零件的电弧焊接2.引用标准GB3375-1982焊接名词术语GB/T12469-1990焊接质量保证钢熔化焊接头的要求和缺陷分级GB985-1988气焊、手工电弧焊及气体保护焊焊逢坡口的基本形式与尺寸3. 设备、工具和材料a.交流弧焊机（焊机空载电压76V，工作电压32V、电流调节范围60-315A）b.电焊钳、面罩等焊接工具C尖锤、榔头等c.钢卷尺、拐尺等测量工具d.焊条，结422交直流两用钛钙型灰白色低碳钢电焊条4 焊接前的准备工作4.1 焊接前，熟悉图纸及工艺要求，仔细逐个核对图纸，零部件明细表上的每只零件形状，尺寸及实物，检查其质量是否符合技术要求，不符合要求时予以更换。
4.2 自制件按图下料冲、剪、开孔、不平直材料如角钢和钢板在下料冲剪前必须在平板上进行调整、校平，以保证壳体几何误差在允许值内。
4.3 根据焊接件的厚度，选择焊条直径和调节电流大小，见表一表一4.4焊条必须放置在干燥的器具内，应保持焊条的干燥、清洁、完整.4.5为适应成批和数量较多及轮番生产的产品，保证焊接质量，应配置较硬的焊接夹具，对单个和非标准等一次性产品，亦可采用临时搭架或用简单样板靠山等作为基准.5焊接工艺过程及要求5.1被焊接件必须符合图纸尺寸和技术要求.5.2电弧应在引板或焊缝处引燃，不允许在焊件表面上任意划擦.5.3边、框架焊接5.3.1将前中后立柱及上下框按图纸要求放入事先已制好的的焊接夹具或临时搭架靠山内，用大力钳钳牢，校正尺寸和垂直度后进行测量，若有变形或垂直度超差时，可在焊缝处进行敲排整形，整形时应防止敲裂焊缝，若有裂痕应凿除焊疤，重新补焊.5.3.2将左、右边框或左、右侧板放置于框架焊接夹具或临时搭架内，然后将前后横梁或上下角铁底框或侧板用大力钳固定好，再把上下边沿、仪表板、面板等零部件按图纸要求放置于相应部位，用大力钳钳牢固定，并在框架的中间用撑杆撑牢，校正各部位尺寸和垂直度等，符合要求后进行焊接.5.3.3对已焊好的框架按图纸要求或有关文件规定进行测量、整形，符合要求后再焊接元件安装板、支撑件、门铰链以及其他零件，按图纸所注尺寸，用大力钳钳紧固定，依次进行焊接，焊接过程中若发现有裂缝、气孔等缺陷，应及时清除并补焊之.5.4门与面板焊接时须整形，使其达到用手拽、拉都没有鼓动或扭动现象。
焊接通用规程

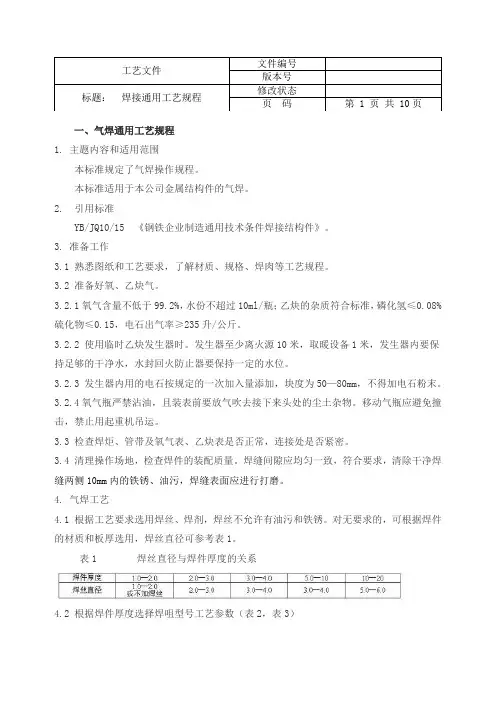

一、气焊通用工艺规程1. 主题内容和适用范围本标准规定了气焊操作规程。
本标准适用于本公司金属结构件的气焊。
2. 引用标准YB/JQ10/15 《钢铁企业制造通用技术条件焊接结构件》。
3. 准备工作3.1 熟悉图纸和工艺要求，了解材质、规格、焊肉等工艺规程。
3.2 准备好氧、乙炔气。
3.2.1氧气含量不低于99.2%，水份不超过10ml/瓶；乙炔的杂质符合标准，磷化氢≤0.08%硫化物≤0.15，电石出气率≥235升/公斤。
3.2.2 使用临时乙炔发生器时。
发生器至少离火源10米，取暖设备1米，发生器内要保持足够的干净水，水封回火防止器要保持一定的水位。
3.2.3 发生器内用的电石按规定的一次加入量添加，块度为50—80mm，不得加电石粉末。
3.2.4氧气瓶严禁沾油，且装表前要放气吹去接下来头处的尘土杂物。
移动气瓶应避免撞击，禁止用起重机吊运。
3.3 检查焊炬、管带及氧气表、乙炔表是否正常，连接处是否紧密。
3.4 清理操作场地，检查焊件的装配质量。
焊缝间隙应均匀一致，符合要求，清除干净焊缝两侧10mm内的铁锈、油污，焊缝表面应进行打磨。
4. 气焊工艺4.1 根据工艺要求选用焊丝、焊剂，焊丝不允许有油污和铁锈。
对无要求的，可根据焊件的材质和板厚选用，焊丝直径可参考表1。
表1 焊丝直径与焊件厚度的关系4.2 根据焊件厚度选择焊咀型号工艺参数（表2，表3）4.3 根据焊件材质选择火焰类型。
4.3.1 碳化焰用于气焊高碳钢、高速钢、硬质合金、铝。
青铜及铸铁。
4.3.2 中性焰用于气焊低碳钢、低合金钢、高铬钢、不锈钢、紫铜、锡青铜、铝及铝合金、镁合金。
4.3.3 氧化焰用于气焊黄铜、锰钢。
镀锌铁皮等。
4.4 气焊时焊咀与工件之间要倾斜一定的角度，大小取决于板厚（表4）。
对于熔点高，导热性好的材料，角度要大些；始焊时为迅速加热焊件，应用80o—90o的角，然后再逐渐减小，收尾时应减小倾角，焊咀提高。
表4 焊咀倾角4.5 焊时先将金属加热到熔融状态，再填充焊丝，焊丝与焊件表面倾斜20 o—40o，且焊时焊咀和焊丝要交叉均匀摆动，以避免焊接缺陷。
焊接工艺规程
执行标准: JB/T4730-2005
操作技术要求
1.焊前坡口两侧需要清理油锈、污物并露出金属光泽；可用砂轮或钢丝刷；
2、焊丝焊前要除去油锈,焊条焊前经350～400℃/ 2h烘干；
3.焊接用直道或摆动焊方法；
4、焊后要求进行外观检查,不许存在咬边、气孔、弧坑等超标缺陷；
类别号
组别号
型号或牌号
规格（mm）
焊丝焊剂分类:
E5015（J507）
φ3.2φ4.0φ5.0
熔化性填塞:
其它
电特性:
焊层
焊接方法
填充金属
电流
电压范围
(V)
焊接速度
（m/h）
型号或牌号
规格mm
种类和极性
范围（A）
1
111
E5015（J507）
φ4.0
直流反接
150～180
23～26
—
—
—
钨极类型和尺寸
母材
类别号
组别号
型号或牌号
母材厚度范围
管子直径范围
适合焊缝厚度范围
母材1
1
1
Q245R
1.5～12mm
全部
≤12mm
母材2
1
1
Q245R
1.5～12 mm
全部
≤12mm
母材3
填充金属:
焊剂牌号:
类别号
组别号
型号或牌号
规格（mm）
焊丝焊剂分类:
E5015（J507）
φ3.2φ4.0φ5.0
熔化性填塞:
2、焊丝焊前要除去油锈,焊条焊前经350～400℃/ 2h烘干；
3.焊接用直道或摆动焊方法；
焊接工艺规范及操作规程
焊接工艺规范及操作规程1焊接通用工艺1 范围本守则规定焊接加工的工艺规则,适用于本公司焊接加工。
2 焊工2.1焊工必须经过考试并取得合格证后,方可上岗。
焊工考试按照JG/T5080.2进行。
2.2 焊工必须严格遵守焊接工艺规程,严禁自由施焊及在焊道外的母材上引弧。
3 焊前准备3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。
3.2 焊接工作尽可能在室内进行,当工件表面潮湿或暴露于雨雪条件下,不得进行焊接作业。
3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。
低氢焊条在施焊前必须进行烘干,烘干温度为350～400℃,时间1～2h。
一般在常温下超过4h即重新烘干。
酸性焊条一般可不烘干,但焊接重要结构时经150～200℃烘干1～2h。
3.4焊材的选用3.4.1钢材和焊条的选配3.4.2 焊丝、焊剂的选配3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时,施焊前一般应进行预热至100～150℃,预热区应在焊缝两侧,每侧宽度不应小于焊件厚度的两倍且不小于100mm。
3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质,重要部位还要求打磨光洁。
4 焊接4.1根据具体情况选用合理的焊接参数进行焊接,不允许超大电流焊接。
4.2 多层焊时,前一层焊道表面必须进行清理,检查、修整,如发现有影响焊接质量的缺陷,必须修整清除后再焊。
4.3 焊后处理4.3.1 焊接结束,焊工应清理焊道表面的熔渣飞溅物,检查焊缝外形尺寸及外观质量。
公司规定要敲钢印的部位打上焊工钢印。
4.3.2 焊缝缺陷超标允许返修,但返修次数不超过两次。
4.3.3 焊缝出现裂纹时,焊工不得擅自处理,应及时的报告技术人员,查清原因,订出修补措施方可处理。
4.3.4 对于一些封闭型结构,多焊缝、长焊缝的构件,焊后应进行锤击、振动等方法消除残余应力,产品技术条件中要求热处理的,应采用热处理消除应力。
5各种焊接方法规范5.1 手工电弧焊5.1.1 有焊接工艺的按焊接工艺规定操作。
焊接工艺规范及操作规程
焊接工艺规范及操作规程1．目的和适用范围1．1 本规范对本公司特殊过程――焊接过程进行控制，做到技术先进、经济合理、安全适用、确保质量。
1．2 本规范适用于各类铁塔结构、桁架结构、多层和高层xx框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥的碳素结构钢和低和金高强度结构钢的焊接。
适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。
2．本规范引用如下标准：JGJ81－2002《建筑钢结构焊接技术规程》GB50205－2001《钢结构工程施工质量验收规范》GB50017－2003《钢结构设计规范》3．焊接通用规范3． 1 焊接设备3．1．1 焊接设备的性能应满足选定工艺的要求。
3．1．2 焊接设备的选用：手工电弧焊选用ZX3－400型、BX1－500型焊机CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机埋弧自动焊选用ZD5（L）－1000型焊机3．2 焊接材料3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3．2．2 焊条应符合现行国家标准《碳钢焊条》（GB／T5117），《低合金钢焊条》（GB／T5118）的规定。
3．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。
3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／T5293）、《低合金钢埋弧焊用焊剂》（GB ／T12470）的规定。
3．2．5 气体保护焊使用的CO2气体应符合国家的现行标准《焊接用二氧化碳》（HG／T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的CO2气体质量应符合该标准中优等品的要求，即其CO2含量（V／V）不得低于99.9%，水蒸气与乙醇总含量（m／m）不得高于0.005%，并不准检出液态水。
焊接工艺规范
焊接工艺制度本工艺规范规定了氩弧焊、CO2气体保护焊、电容储能焊设备、材料、焊接准备、焊接工艺参数、焊接操作工艺流程；适用于公司各种钣金件和结构件的焊接工序。
1.材料焊丝、技术图纸和有关技术资料规定的半成品零部件和辅料。
2.设备及工具3.1交（直）流脉冲氩弧焊机、CO2保护焊机、电容储能螺柱焊机。
3.2电焊钳、面罩。
3.3平台。
3.4钢卷尺、角尺。
3.5各种焊接夹具、手锤等。
3.焊接技术标准4.1材料的焊接特性4.2.1钢材的可焊性碳钢，如A3、10#、20#、25#以及1C r18Ni9不锈钢等可焊性良好，焊接牢固、变形小、易保证焊接后的尺寸精度；中碳钢以及1C r13不锈钢的冷裂倾向和变形大，只有在合适的工艺规范下，才能保证焊接的进行。
4.2.2有色金属的可焊性有色金属中的黄铜（H62）的可焊性良好，铜（T2）铝镁合金（LF2 LF5）及铝锰合金（LF12）一般，铝铜镁合金（LY12）较差。
4.2.3异种金属的可焊性异种金属的焊接，在产品中也有应用，例如在碳钢上焊接不锈钢和铜螺钉。
一般情况下，碳钢、黄铜和不锈钢之间可焊性良好，铜与碳钢、黄铜和不锈钢可焊性尚可，铝与碳钢、黄铜和不锈钢不可焊，铝与铜之间可焊性尚可。
4.2.4电容储能焊螺柱的可焊性A3、1Cr18Ni9不锈钢、黄铜材质的储能焊螺柱与以上材质的板材之间可焊性良好，在铝材质板材上只能用铝储能焊螺柱。
4.2焊缝坡口的基本尺寸合理的焊缝的坡口，可以保证尺寸精度、减少焊接变形，般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺寸，见下面要求：1)工件厚度为1-3mm时，两件同一平面对缝焊接，一般采用一面焊接，缝间距为0.。
2)工件厚度为3-6mm时，两件同一平面对缝焊接，一般采用两面焊接，缝间距为0.。
3)工件厚度为1-3mm时，两件L型对缝焊接，一般采用一面焊接，缝间距为0-2mm.。
4)工件厚度为3-6mm时，两件L型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。
(完整word版)焊接工艺规程
Ⅰ级
熔透
RT
10%
焊缝两端各250-300mm
焊缝长度大于1。2m时，中间加探250-300mm
GB/T 3323—2005
B
Ⅱ级
7
其他对接焊缝
12-60
Ⅰ级
UT
100％
焊缝全长
GB/T11345—2013
B
Ⅰ级
熔透
RT
10%
焊缝两端各250-300mm
焊缝长度大于1.2m时，中间加探250—300mm
2）底板间的横向对接焊缝；
3）组装隔板单元后首先焊接隔板和底板的焊缝、然后焊接隔板和底板加劲肋的焊缝；
4）组装腹板单元后首先焊接腹板和底板的角焊缝（中间向两侧对称进行焊接，同一梁段上的多个腹板，应从梁段中间的向两侧的腹板对称焊接）,然后焊接隔板和腹板的焊缝，最后焊接隔板和翼板的焊缝；
5）组装顶板单元后，先焊接顶板和隔板，后焊接顶板和腹板。
4。8埋弧焊焊剂使用前放入烘干箱烘干,烘干温度300-350℃,烘焙2h，放到干燥器中冷却。
5。焊前监控措施
5。1熟悉有关图纸和工艺文件，核对焊接部件,确定焊接起点。
5。2检查并确认使用的设备工作状态正常，仪表工具良好、齐全，空气湿度80％以上不允许焊接。
5。3焊前清理：焊接前,必须彻底清除接头坡口及其附件表面的油、锈、底漆和水等污物。
4.焊材储存和使用要求
4。1焊材必须在干燥通风的室内存放，焊材储存库内,不允许放置有害气体和腐蚀性介质，室内保持整洁。
4.2焊材存放在专用架子上，严防焊条受潮.
4。3 。焊材堆放时应按种类、牌号、规格、入库时间分类堆放，每垛应有明确标记,避免混乱。
4。4焊材在供应给使用单位之后至少在6个月之内可保证使用，入库的焊材应做到先入库的先使用.
焊接工艺规范及操作规程
焊接工艺规范及操作规程1．目的和适用范围1．1 本规范对本公司特殊过程――焊接过程进行控制，做到技术先进、经济合理、安全适用、确保质量。
1．2 本规范适用于各类铁塔结构、桁架结构、多层和高层梁柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中，钢材厚度≥4mm的碳素结构钢和低和金高强度结构钢的焊接。
适用的焊接方法包括：手工电弧焊、气体保护焊、埋弧焊及相应焊接方法的组合。
2．本规范引用如下标准：JGJ81－2002《建筑钢结构焊接技术规程》GB50205－2001《钢结构工程施工质量验收规范》GB50017－2003《钢结构设计规范》3．焊接通用规范3．1 焊接设备3．1．1 焊接设备的性能应满足选定工艺的要求。
3．1．2 焊接设备的选用：手工电弧焊选用ZX3－400型、BX1－500型焊机CO2气体保护焊选用KRⅡ－500型、HKR－630型焊机埋弧自动焊选用ZD5（L）－1000型焊机3．2 焊接材料3．2．1 焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告；其化学成份、力学性能和其它质量要求必须符合国家现行标准规定。
3．2．2 焊条应符合现行国家标准《碳钢焊条》（GB／T5117），《低合金钢焊条》（GB／T5118）的规定。
3．2．3 焊丝应符合现行国家标准《熔化焊用钢丝》（GB／T14957）、《气体保护电弧焊用碳钢、低合金钢焊丝》（GB／T8110）及《碳钢药芯焊丝》（GB／T10045）、《低合金钢药芯焊丝》（GB／T17493）的规定。
3．2．4 埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》（GB／T5293）、《低合金钢埋弧焊用焊剂》（GB／T12470）的规定。
3．2．5 气体保护焊使用的CO2气体应符合国家的现行标准《焊接用二氧化碳》（HG／T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的CO2气体质量应符合该标准中优等品的要求，即其CO2含量（V／V）不得低于99.9%，水蒸气与乙醇总含量（m／m）不得高于0.005%，并不准检出液态水。
焊接工艺规范标准
焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。
注：t 为连接处较薄的板厚。
4.3 允许偏差项目，见表5-1。
5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
5.4 低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中不允许搬动、敲击焊件。
6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊接工艺规范及操作规程
焊接通用工艺1 范围本守则规定焊接加工的工艺规则，适用于本公司焊接加工。
2 焊工2.1焊工必须经过考试并取得合格证后，方可上岗。
焊工考试按照JG/T5080.2进行。
2.2 焊工必须严格遵守焊接工艺规程，严禁自由施焊及在焊道外的母材上引弧。
3 焊前准备3.1 焊接前应检查并确认焊接设备及辅助工具等处于良好状态。
3.2 焊接工作尽可能在室内进行，当工件表面潮湿或暴露于雨雪条件下，不得进行焊接作业。
3.3 焊条、焊剂和药芯焊丝应按产品说明书的规定进行烘干。
低氢焊条在施焊前必须进行烘干，烘干温度为350～400℃，时间1～2h。
一般在常温下超过4h即重新烘干。
酸性焊条一般可不烘干，但焊接重要结构时经150～200℃烘干1～2h。
3.4焊材的选用3.4.1钢材和焊条的选配3.4.2 焊丝、焊剂的选配3.5 碳素钢板厚大于50mm、低合金钢板厚度大于36mm时，施焊前一般应进行预热至100～150℃，预热区应在焊缝两侧，每侧宽度不应小于焊件厚度的两倍且不小于100mm。
3.6 焊接部位必须进行焊前清理、去除铁锈、油污等杂质，重要部位还要求打磨光洁。
4 焊接4.1根据具体情况选用合理的焊接参数进行焊接，不允许超大电流焊接。
4.2 多层焊时，前一层焊道表面必须进行清理，检查、修整，如发现有影响焊接质量的缺陷，必须修整清除后再焊。
4.3 焊后处理4.3.1 焊接结束，焊工应清理焊道表面的熔渣飞溅物，检查焊缝外形尺寸及外观质量。
公司规定要敲钢印的部位打上焊工钢印。
4.3.2 焊缝缺陷超标允许返修，但返修次数不超过两次。
4.3.3 焊缝出现裂纹时，焊工不得擅自处理，应及时的报告技术人员，查清原因，订出修补措施方可处理。
4.3.4 对于一些封闭型结构，多焊缝、长焊缝的构件，焊后应进行锤击、振动等方法消除残余应力，产品技术条件中要求热处理的，应采用热处理消除应力。
5各种焊接方法规范5.1 手工电弧焊5.1.1 有焊接工艺的按焊接工艺规定操作。
焊接工艺规程
焊接工艺规程第一节焊接规程本工程钢结构制作焊接工作量较大，焊接的质量好坏直接关系到构件制作的质量，因此控制焊接质量是非常必要和关键的。
采取合理有效的焊接技术、焊接工艺和焊接质量保证措施是十分重要的。
1.焊接技术人员①焊接技术责任人员应接受过专门的焊接技术培训，取得中级以上技术职称并有一年以上焊接生产或施工实践经验。
②焊接质检人员应接受过专门的技术培训，有一定的焊接实践经验和技术水平，并具有质检人员上岗资质证。
2、焊工①参加本工程焊接的焊工应持有行业指定部门颁发的焊工合格证书。
严格持证上岗从事与其证书等级相应的焊接工作。
②重要结构装配定位焊时，应由持定位焊工资格证的焊工进行操作。
③持证焊工无论其原因如何，如中断焊接操作连续时间超过半年者，该焊工再上岗前应重新进行资格考试。
④焊工考核管理由质管部归口3、焊接工艺方法及焊接设备1.3.1、本钢结构工程主要构件有相贯面钢管桁架、钢柱等。
主要焊接方法有手工电弧焊、CO气体保护焊、埋弧焊等焊接方法。
21.3.2、为保证钢结构工程具有优良的焊接质量，本工程施工使用的主要焊接切割设备有：直流手工电弧焊机，交流手工电弧焊焊机，埋弧自动焊机，CO2气体保护半自动焊机（美国林肯公司和松下公司产）、双头电渣焊机、焊接材料烘培设备及焊条保温筒及上海伊萨切割机、日本产铣边剖口机等。
4焊接材料订购、进库、检验及管理要求。
焊接材料的订购、进库、检验及管理。
按公司制定的程序文件规定，并严格做到：4.1、焊材的选用必须满足本钢结构工程的设计要求并选用本钢结构工程技术规范指定的焊接材料。
4.2、本钢结构工程的焊接材料必须具有材料合格证书，每批焊接材料进厂后，应由公司质量部门按采购要求和检验标准进行检验，合格后方可使用。
4.3、焊接材料的贮存、运输、焊前处理（烘干、焊丝油锈处理等），烘焙和领用过程中都要有标识和记录，标明焊接材料的牌号、规格、厂检号或生产厂批号等。
焊接材料的使用应符合制作厂的说明书和焊接工艺评定试验结果的要求。
焊接工艺规程版
（单位名称）焊接工艺规程规程编号：WPS14-2011产品编号：项目：用户：位号：图号：CL1100-440/1.5L名称：滴液分离器焊接接头编号表产品名称滴液分离器产品型号高度1496 Ф798 体积0.1M3 产品编号WPS14-20116.施焊完毕，清理焊渣及飞溅物。
7. 在规定位置打上焊工钢印，作好施焊记录。
8.交检。
预热温度层间温度焊后热处理焊接位置施焊技术℃℃平焊焊接规范参数层次焊接方法焊材牌号规格极性电流(A) 电压(V) 速度(mm/s) 烘烤温度℃保温时定位焊SMAW A302 4 交流140~160 24~26 150℃ 11 SMAW A302 4 交流160~180 24~26 4～6 150℃ 12 SMAW A302 4 交流160~180 24~26 4～6 150℃ 1焊接工艺卡焊接工艺卡编号WPS14-2011-6 接头名称筒体+接管接头编号D2、D6 母材SUS304 规格焊接过程接头简图 1.按图示组对定位接头。
2.清理接头两侧20mm内的水、油污、铁锈、氧化皮等杂物。
3.焊条按规定烘干、保温，并置于保温筒内待用。
4.按规范施焊定位焊缝，定位焊缝长度10mm,对称2-3处。
5.按规范施焊焊缝，第一层焊接时应注意反面成形,保证焊透,焊后用角磨机清理坡口，发现缺陷去除，第二层焊缝应将坡口填满。
6.施焊完毕，清理焊渣及飞溅物。
7. 在规定位置打上焊工钢印，作好施焊记录。
8.交检。
预热温度层间温度焊后热处理焊接位置施焊技术℃℃平焊焊接规范参数层次焊接方法焊材牌号规格极性电流(A) 电压(V) 速度(mm/s) 烘烤温度℃保温时定位焊SMAW A102 3.2 交流90~130 22～24 150℃ 11 SMAW A102 3.2 交流90~130 22～24 3～5 150℃ 1 2-4 SMAW A102 3.2 交流90~130 22～24 3～5 150℃ 1焊接工艺卡焊接工艺卡编号WPS14-2011-7 接头名称换热管+管板接头编号D3母材S22053 厚度焊接过程接头简图 1.按图示组对定位接头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（单位名称）
焊接工艺规程
规程编号：WPS14-2011
产品编号：项目：
用户：位号：
图号：CL1100-440/1.5L名称：
焊接接头编号表
0.1M3
℃℃平焊
焊接规范参数
层次焊接方法焊材牌号规格极性电流(A) 电压(V) 速度(mm/s) 烘烤温度℃保温时间定位焊SMAW A302 4 交流140~160 24~26 150℃ 1
1 SMAW A30
2 4 交流160~180 24~26 4～6 150℃ 1
2 SMAW A302 4 交流160~180 24~26 4～6 150℃ 1
焊接工艺卡编号WPS14-2011-6 接头名称筒体+接管接头编号D2、D6
母材SUS304 规格焊接过程
接头简图 1.按图示组对定位接头。
2.清理接头两侧20mm内的水、油污、铁锈、氧化皮等杂物。
检
验
3.焊条按规定烘干、保温，并置于保温筒内待用。
4.按规范施焊定位焊缝，定位焊缝长度10mm,对称2-3处。
5.按规范施焊焊缝，第一层焊接时应注意反面成形,保证焊透,焊后
用角磨机清理坡口，发现缺陷去除，第二层焊缝应将坡口填满。
6.施焊完毕，清理焊渣及飞溅物。
7. 在规定位置打上焊工钢印，作好施焊记录。
8.交检。
预热温度层间温度焊后热处理焊接位置施焊技术℃℃平焊
焊接规范参数
层次焊接方法焊材牌号规格极性电流(A) 电压(V) 速度(mm/s) 烘烤温度℃保温时间定位焊SMAW A102 3.2 交流
90~130
22～24 150℃ 1
1 SMAW A10
2 3.2 交流90~130 22～24 3～5 150℃ 1
2-4 SMAW A102 3.2 交流
90~130
22～24
3～5 150℃ 1
焊接工艺卡编号WPS14-2011-7 接头名称换热管+管板接头编号D3
母材S22053 厚度焊接过程
接头简图 1.按图示组对定位接头。
2.清理接头两侧20mm内的水、油污、铁锈、氧化皮等杂物。
检
验
3.焊条按规定烘干、保温，并置于保温筒内待用。
4.按规范施焊定位焊缝，定位焊缝长度10mm,对称2-3处。
5.按规范施焊焊缝，第一层焊接时应注意反面成形,保证焊透,焊后
用角磨机清理坡口，发现缺陷去除，第二层焊缝应将坡口填满。
6.施焊完毕，清理焊渣及飞溅物。
7. 在规定位置打上焊工钢印，作好施焊记录。
8.交检。
预热温度层间温度焊后热处理焊接位置施焊技术℃℃平焊
焊接规范参数
层次焊接方法焊材牌号规格极性电流(A) 电压(V) 速度(mm/s) 烘烤温度℃保温时间定位焊SMAW E2209-17 2.5 交流85~100 22～24 150℃ 1
1 SMAW E2209-17 2.5 交流85~100 22～24 3～5 150℃ 1 2-4 SMAW E2209-17 2.5 交流85~100 22～24
3～5 150℃ 1
焊接工艺卡编号WPS14-2011-8 接头名称接管+下管箱筒节接头编号D4、D5
母材S22053 规格焊接过程
接头简图 1.按图示组对定位接头。
2.清理接头两侧20mm内的水、油污、铁锈、氧化皮等杂物。
检
验
3.焊条按规定烘干、保温，并置于保温筒内待用。
4.按规范施焊定位焊缝，定位焊缝长度10mm,对称2-3处。
5.按规范施焊焊缝，第一层焊接时应注意反面成形,保证焊透,焊后
用角磨机清理坡口，发现缺陷去除，第二层焊缝应将坡口填满。
6.施焊完毕，清理焊渣及飞溅物。
7. 在规定位置打上焊工钢印，作好施焊记录。
8.交检。
