建设工程中的测量放线步骤与方法

建设工程中的测量放线步骤与方法

建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩的定位桩(根据建筑物大小也可以轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为:经纬仪。

基础定位放线完成后,由施工现场的测量员及施工员定位的轴线放出基础的边线,进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。

三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙边等边线等,每层如此,直至主体封顶。

施工测量前置工作(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。

其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差边大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。

(2)现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入,永久水准点设置在距离箭镞物附近稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。

(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。

平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物屏幕控制的上一级控制。

施工员测量放线的重要步骤—一看就会

施工员测量放线的重要步骤—一看就会

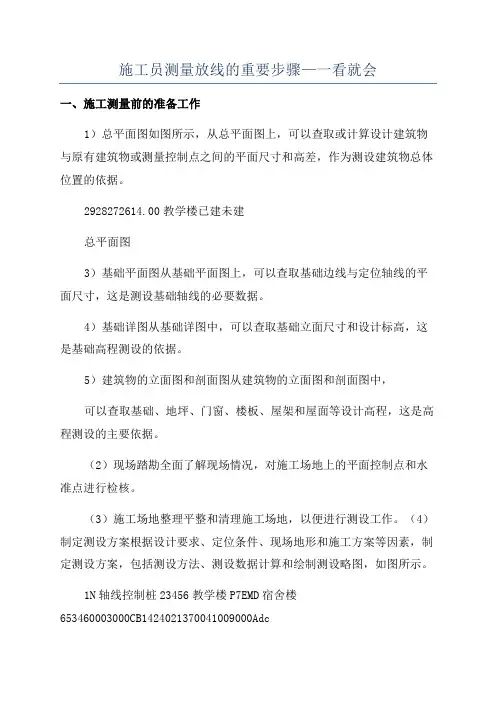

施工员测量放线的重要步骤—一看就会一、施工测量前的准备工作1)总平面图如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。

2928272614.00教学楼已建未建总平面图3)基础平面图从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。

4)基础详图从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。

5)建筑物的立面图和剖面图从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。

(2)现场踏勘全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。

(3)施工场地整理平整和清理施工场地,以便进行测设工作。

(4)制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。

1N轴线控制桩23456教学楼P7EMD宿舍楼653460003000CB1424021370041009000Adcab图2建筑物的定位和放线(5)仪器和工具对测设所使用的仪器和工具进行检核。

二、定位和放线1.建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M、N、P和Q)测设在地面上,作为基础放样和细部放样的依据。

由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。

2(1)如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l得a、b两点,作出标志。

(2)在a点安置经纬仪,瞄准b点,并从b沿ab方向量取14.240m (因为教学楼的外墙厚370mm,轴线偏里,离外墙皮240mm),定出c点,作出标志,再继续沿ab方向从c点起量取25.800m,定出d点,作出标志,cd线就是测设教学楼平面位置的建筑基线。

(3)分别在c、d两点安置经纬仪,瞄准a点,顺时针方向测设90,沿此视线方向量取距离l+0.240m,定出M、Q两点,作出标志,再继续量取15.000m,定出N、P两点,作出标志。

建筑基础定位放线一

建筑基础定位放线一

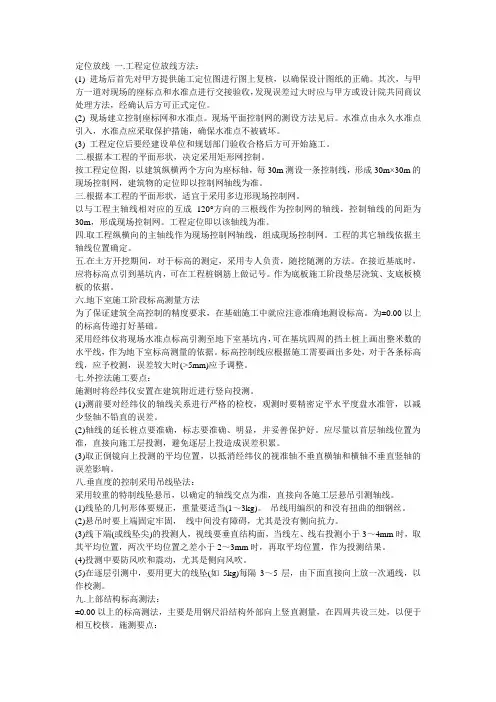

定位放线一.工程定位放线方法:(1) 进场后首先对甲方提供施工定位图进行图上复核,以确保设计图纸的正确。

其次,与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。

(2) 现场建立控制座标网和水准点。

现场平面控制网的测设方法见后。

水准点由永久水准点引入,水准点应采取保护措施,确保水准点不被破坏。

(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。

二.根据本工程的平面形状,决定采用矩形网控制。

按工程定位图,以建筑纵横两个方向为座标轴,每30m测设一条控制线,形成30m×30m的现场控制网,建筑物的定位即以控制网轴线为准。

三.根据本工程的平面形状,适宜于采用多边形现场控制网。

以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线,控制轴线的间距为30m,形成现场控制网。

工程定位即以该轴线为准。

四.取工程纵横向的主轴线作为现场控制网轴线,组成现场控制网。

工程的其它轴线依据主轴线位置确定。

五.在土方开挖期间,对于标高的测定,采用专人负责,随挖随测的方法。

在接近基底时,应将标高点引到基坑内,可在工程桩钢筋上做记号。

作为底板施工阶段垫层浇筑、支底板模板的依据。

六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高。

为±0.00以上的标高传递打好基础。

采用经纬仪将现场水准点标高引测至地下室基坑内,可在基坑四周的挡土桩上画出整米数的水平线,作为地下室标高测量的依据。

标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时(>5mm)应予调整。

七.外控法施工要点:施测时将经纬仪安置在建筑附近进行竖向投测。

(1)测前要对经纬仪的轴线关系进行严格的检校,观测时要精密定平水平度盘水准管,以减少竖轴不铅直的误差。

(2)轴线的延长桩点要准确,标志要准确、明显,并妥善保护好。

基槽、基坑测量放线记录doc

基槽、基坑测量放线记录doc

C 2.5.1.2 编号:工程名称正荣御峯1-3#、5-13#、15-18#及地下室工程施工单位中国建筑第四工程局有限公司施测部位①--⑨交-~-轴施测单位中国建筑第四工程局有限公司轴线定位依据地下室基础结构平面图标高确定依据地下室基础结构平面图测量仪器名称及型号TC402全站仪、DS 32水准仪、DT202C经纬仪测量放线示意图复验意见日期:会签栏监理(建设)单位(签章)施工单位(签章)专业监理工程师(专业负责人)专业技术负责人质检员专业工长日期:日期:日期:日期:C 2.5.1.2 编号:工程名称朝阳新城D13-01(正荣御湾1-3#、5#、6#、地下室工程)施工单位中国建筑第四工程局有限公司施测部位1-16/h-s轴施测单位中国建筑第四工程局有限公司轴线定位依据地下室基础结构平面图标高确定依据地下室基础结构平面图测量仪器名称及型号TC402全站仪、DS 32水准仪、DT202C经纬仪测量放线示意图测量人员:施测日期:复验意见日期:会签栏监理(建设)单位(签章)施工单位(签章)专业监理工程师(专业负责人)专业技术负责人质检员专业工长日期:日期:日期:日期:C 2.5.1.2 编号:工程名称朝阳新城D13-01(正荣御湾1-3#、5#、6#、地下室工程)施工单位中国建筑第四工程局有限公司施测部位1-13/W-h轴施测单位中国建筑第四工程局有限公司轴线定位依据地下室基础结构平面图标高确定依据地下室基础结构平面图测量仪器名称及型号TC402全站仪、DS 32水准仪、DT202C经纬仪测量放线示意图测量人员:施测日期:复验意见日期:会签栏监理(建设)单位(签章)施工单位(签章)专业监理工程师(专业负责人)专业技术负责人质检员专业工长日期:日期:日期:日期:C 2.5.1.2 编号:工程名称朝阳新城D13-01(正荣御湾1-3#、5#、6#、地下室工程)施工单位中国建筑第四工程局有限公司施测部位1-13/L-W轴施测单位中国建筑第四工程局有限公司轴线定位依据地下室基础结构平面图标高确定依据地下室基础结构平面图测量仪器名称及型号TC402全站仪、DS 32水准仪、DT202C经纬仪测量放线示意图测量人员:施测日期:复验意见日期:会签栏监理(建设)单位(签章)施工单位(签章)专业监理工程师(专业负责人)专业技术负责人质检员专业工长日期:日期:日期:日期:C 2.5.1.2 编号:工程名称朝阳新城D13-01(正荣御湾1-3#、5#、6#、地下室工程)施工单位中国建筑第四工程局有限公司施测部位1-13/A-L轴施测单位中国建筑第四工程局有限公司轴线定位依据地下室基础结构平面图标高确定依据地下室基础结构平面图测量仪器名称及型号TC402全站仪、DS 32水准仪、DT202C经纬仪测量放线示意图测量人员:施测日期:复验意见日期:会签栏监理(建设)单位(签章)施工单位(签章)专业监理工程师(专业负责人)专业技术负责人质检员专业工长日期:日期:日期:日期:。

测量放线技术交底

测量放线技术交底
3.严格执行初、复测制度,明确各级验线制度。
三、测量器具的选择
名称
型号
精度
数量
备注
全站仪
GTS-311S
±(2mm+3ppm)
1
测量器具还包括50m钢尺、5m盒尺、水准尺、大锤、斧子、红油漆等。
经纬仪
TDJ2
±2″
2
水准仪
DSZ3
±3mm/km
2
四、场区控制网的测设
根据给定的总场区坐标控制点,结合现场情况,测设出建筑控制网。控制网桩位要选在稳固、安全的地点,且要加强保护,防止破坏。
控制网本着由整体到局部的原则,其程序一般采用先作整个控制建筑场地的主轴线,然后按各个局部不同精度要求来建立方格网,精度要求:边长1/50000、直线角误差±5″、主轴线交角或直角误差±3″。
轴线点位置应在总平面图上进行设定,主轴线应尽量位于场地中央,主轴线的定位点不少三个点,纵横轴要相互垂直且纵横轴线的长度能控制整个建筑场地的范围。主轴线中,纵横轴各个端点应布置在场区的边界上便于恢复施工过程中损坏的轴线点,各轴线点应进行标识保护。
六、变形观测
根据设计要求,在主要建筑物上建立变形观测点,并按照相应技术要求、定人、定机、定期进行观测,并及时将观测结果送交技术部门对其进行技术分析处理。
七、安全注意事项
参加测量放线的人员必须经过三级安全教育,进入现场必须戴好安全帽。
在基坑内进行测量放线工作时,应随时注意边坡情况,发现问题及时撤出并向有关人员反映。
在楼层作业时凡遇有盖的洞、孔,在作业完成后应原样盖好。高空作业时,严禁随意向下面乱抛杂物。
交底人:
日期:年月日
接受人:
日期:年月日
1.5.预埋螺栓的测设

建筑物定位与放线—基础施工测量(工程测量)

建筑物定位与放线—基础施工测量(工程测量)
垫层面标高的测设是以槽壁 水平桩为依据在槽壁弹线,或在 槽底打入小木桩进行控制。
3.基础墙的施工
基础墙标高的控制
基础墙的高度是用基础皮数杆 来控制的。
基础皮数杆的层数从±0.00m 向下注记,并标±0.00m和防潮层 等的标高位置。
槽底设计标高为-2.10m,欲测设比槽底设计标高高 0.500m的水平桩。
a
b=a+1.60
-1.60 0.500m
a 1.286m
计算测设水平桩的应读前视读数:
0 1.286 (1.6) 2.886m
-2.10
2.板上的轴线钉或轴线控制桩, 把轴线投测到垫层面上。 (2)垫层面标高的测设
基础施工测量
基础施工测量
1.基槽开挖边线放线与基坑抄平
(1)基槽开挖边线放线
在基础开挖前,按照基础详图上的基 槽宽度和上口放坡的尺寸,由中心桩向 两边各量出开挖边线尺寸,并作好标。
基坑高程测设
(2)控制基槽开挖深度
当基槽开挖接近槽底时,在基槽壁上每隔3-5m测设一根比槽 底设计高程提高0.3-0.5m的水平桩,作为挖槽深度、修平槽底和 打基础垫层的依据。

施工放线:定位、基础、主体以及高层建筑

施工放线:定位、基础、主体以及高层建筑

施工放线:定位、基础、主体以及高层建筑施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。

一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。

三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。

施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。

其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。

(2)现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。

(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。

浙江测量放线记录表

浙江测量放线记录表
实测值(m)
允许偏差(mm)
实测偏差(mm)
设计值
(m)
实测值(m)
允许偏差(mm)
实测偏差(mm)
2-1~2-2
3.9
3.899
5
1
2-H~2-K
15.2
15.198
5
2
2-2~2-3
5.5
5.497
5
3
2-K~2-L
7.2
7.196
5
4
5
2-L~2-M
6.6
6.599
5
1

2-M~2-P
9.6
9.599
5
1
放线者
记录者
专业监理工程师:
(建设单位项目专业技术负责人)
项目技术负责人:
工程测量放线平面示意图
工程名称:杭1111111111111111111111111111111111111111
建(构)筑物总平面布置定位示意
工程状态:
1-2区块2-3~2-9/2-H~2-P轴基础垫层
测量方法:
经纬仪定轴线、水准仪测标高、
钢尺测量尺寸
监理(建设)单位复核意见:
复核者
测量者
第一次测量日期
第一次复核日期
工程测量放线记录
工程名称:杭11111111111111111111111111111111111

线




轴线
测量
位置
1-1区块2-1~2-3/2-H~2-P轴基础后浇带保护层

线




轴线
测量
位置
1-1区块2-1~2-3/2-H~2-P轴基础后浇带保护层

史上最全的测量放线步骤与方案

史上最全的测量放线步骤与方案

史上最全的测量放线步骤与方案施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。

一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。

三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。

施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。

其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。

(2)现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。

(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。

分部分项工程施工测量放线

分部分项工程施工测量放线

分部分项工程施工测量放线1、±0.00以下施工测量(1)轴线控制桩的布设以及校测在建筑物基础施工过程中,以外控点为基准对厂区控制桩每半月复测一次,以防桩位位移,而影响到正常施工及工程施测的精度。

(2)轴线投测方法1)首先依据场区平面轴线控制桩和基础平面图,测放出基槽开挖上口线及下口线,并用白石灰撒出。

用水准仪控制基底标高。

2)待垫层打好后,根据基坑边上的轴线控制桩,将J2经纬仪架设在控制桩位上,经对中、整平后、后视同一方向桩(轴线标志),将所需的轴线投测到施工的平面层上,在同一层上投测的纵、横轴线不得少于2条,以此作角度、距离的校核;并用全站仪检核轴线网的绝对位置,校核无误后,方可在该平面上放出基础的其它相应的设计轴线及细部线。

以此来控制基础底板的施工。

3)基础底板浇筑完毕,以上述办法复测并弹出地下车库及住宅楼墙线位,指导地下部分墙体施工,用水准仪控制墙体标高。

以此类推,到地下车库顶板及住宅楼零层顶板施工完成。

在各楼层的轴线投测过程中,上下层的轴线竖向垂直偏移不得超过4mm。

在电梯井位附近设置纵、横控制轴线各一条,确保电梯井平面位置的正确性。

施工放样技术要求如下表:国家标准内控标准4外廓主轴线长60m<L≤90m ±15mm ±12mm L>90m ±20mm ±18mm5 细部轴线±2mm ±2mm6 墙、梁边线±3mm ±2mm7 门窗洞口线±3mm ±2mm2、士0.00以上主楼的平面控制测量士0.00以上主楼的平面控制测量采用内控法。

在建筑物士0.00测设轴线控制点上架设激光垂准仪,向上传递轴线平面位置。

主楼零层板施工完后应将控制轴线引测至建筑物内。

根据各栋楼施工过程中流水段的划分,在各建筑物内做内控点(每一流水段至少2-3个内控基准点),埋设在首层相应偏离轴线l-1.5米的位置。

建筑物定位、基础施工放线、主体施工放线

建筑物定位、基础施工放线、主体施工放线

建筑物定位、基础施工放线、主体施工放线施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。

一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。

三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。

施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。

其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。

(2)现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。

(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。

工程测量放线施工方案

工程测量放线施工方案

一、编制依据1、《工程测量专业质量手册》2、《建筑工程施工测量规范》3、《建筑变形测量规程》(JGJ/T8)4、—-----——--—————住宅楼建筑施工图纸5、-—-————————----—住宅楼施工组织设计6、业主提供的工程测量定位及工程水准测量成果7、公司施工技术管理规定二、工程概况2.1、设计概况本工程为-—-——-——-——————----—-——-—-住宅楼,位于—--—市---—路南一里—---化学纤维研究所内,为一栋32层综合楼,设有一层地下室,2~3层为办公用房,4~32层住宅。

总建筑面积27359.98m2,室内地坪标高±0。

000标高相当于黄海高程75。

70m。

本建筑为丙类建筑,主体工程结构为框剪结构,地震作用抗震设防烈度为6度,抗震措施6度,抗震等级三级。

本工程基础采用静压预应力高强混凝土管桩(PHC),静压桩基的桩端持力层为圆砾层,承台面标高分别为-5。

50m, —7.00m、—8.00m.2 .2 现场自然条件该工程施工场地供电、供水方便,进场道路狭窄,容易造成交通拥堵,交通极其不便,施工场地较狭小,施工管理较困难。

2.3水文情况场地内主要存在两层地下水,第一层地下水主要存在素填土○1层中和淤泥质粘土错误!,属上层滞水。

主要由大气降雨及地表水渗补给,以排泄和渗透形式向低洼冲沟排泄,水量不大,迳流不畅快,水位及水量随季节变化,没有形成统一稳定的水位。

初见水位标高73.00~74.00m三、施工前的准备1、人员准备:本工程设测量管理员 2 名负责本工程与测量有关的工作, 测量员2名负责施工过程中的测量放线工作。

2、技术准备:根据工程任务的要求,收集分析勘测、设计及施工等相关资料。

包括: ①、城市规划部门测绘成果;②、工程勘察报告;③、施工设计图纸与有关的变更文件;④、施工组织设计及施工方案;⑤、施工场地地下管网及其它构筑物的成果图。

错误!熟悉首层建筑平面图、基础平面图、有关大样图、总平面图及与定位测量有关的技术资料。

施工测量员系列(一)——建筑物定位与轴线放样

施工测量员系列(一)——建筑物定位与轴线放样

施工测量员系列(一)——建筑物定位与轴线放样建筑工程的施工测量任务是按照设计的要求,把建筑物的位置测设到地面上。

包括建筑物定位放线、基础工程施工测量、主体结构施工测量、二次围护施工测量等。

一、工程建筑物定位1.根据建筑方格网定位开工前,当地规划部门一般会给定一个坐标点及红线,且待建建筑会与红线平行或者垂直。

此时则可根据建筑物的坐标点和红线,用直角坐标法测设。

如图1-1,建筑物定位点为A,B,C,D,根据各点的坐标值可以计算出AB=a和AD=b,a,b分别为建筑物的长、宽,以及MA′,B′N′,和AA′,BB′的距离值。

测设定位点的具体步骤如下所述:1)在方格网点M上安置经纬仪,照准N点,沿视线方向用钢尺量取MA′得A′点,量取A′B′=a得B′点,然后由B′点沿视线方向量取B′N长度以作校核。

2)移动经纬仪于A′点,照准N点,也称后视N点,向左测设90°,沿这个垂直方向量取A′A得A点,然后量取建筑物的宽度b得D点。

3)安置经纬仪于B′点,同法定出B,C点。

4)校核应用钢尺丈量AB,CD及AD,BC的长度,检查其是否等于建筑物的设计值a和b。

检测距离,其值与设计长度的相对误差不应超过1/2000。

2.根据与原有建筑物的关系定位在建筑区内新建或者扩建建筑物时,一般设计图上都给出新建筑物与已建建筑物或者道路中心线的相互位置关系,如图1-2所示。

拟建建筑物轴线AB在已建建筑物轴线MN的延长线上,可用延长直线法定位,如图1-2(a)。

具体操作步骤如下:第一步,作MN的平行线M′N′,即沿已建建筑物PM与QN墙面向外拉细线,量出MM′=NN′=a,由此可以在地面上定出M′和N′两点;第二步,在M′点安置经纬仪照准N′点,在其视线方向按照图纸所给定的NA和AB距离值,从N′点用钢尺量距依次定出A′,B′两点;第三步,分别在A′和B′点上安置经纬仪,测设90°,于相应的垂线上测设给定距离值a,AC和a,BD,从而定出A,C点和B,D点。

楼层平面放线及标高实测记录

楼层平面放线及标高实测记录

楼层平面放线及标高实测记录
表C3-3
资料编号01-00-C3-001 工程日期2012-12-09
放线部位基础底板、梁①—⑥/A—F轴放线内容轴线
放线依据:
1.施工图纸(结-2、结-3、结-4)。

2..本工程测量成果报告书(BGEC-J测2012-040)。

3.《建设施工测量技术规程》(DB11/T446-2007)。

放线简图:
检查意见:
1.本工程轴线、基础梁及柱子位置准确,位置线齐全。

2.各细部轴线间几何尺寸相对精度最大偏差±2mm,符合相关规范要求。

3.符合设计和《建设施工测量技术规程》(DB11/T446-2007)及测量方案要求,可以进行下道工序施工。

签字栏
施工单位
专业技术负责人专业质检员施测人监理(建设)单位北京京龙工程项目管理公司专业工程师
本表由施工单位填写。

建筑物(构筑物)定位(放线)测量记录.doc

建筑物(构筑物)定位(放线)测量记录.doc

SG-005建筑物(构筑物)定位(放线)测量记录工程名称中国石油四川石化炼化一体化工程施工单位中国化学工程第七建设有限公司测量依据坐标控制点及高程测量日期2010-04-15使用仪器水平仪DZS3-1 水准点标高相对地坪标高室内全站仪BTS-6082C 绝对689.675 室外定位(放线)示意图:建设单位现场代表:(签字)监理工程师注册方章施工单位技术负责人:(签字)测量员:(签字)本表一式四份:建设、施工、监理、存档各一份。

四川省建设厅监制《中国建筑史》教学大纲英文名称:History of Chinese Architecture学分:4.5学分学时:72学时理论学时:64学时实验学时:8学时教学对象:建筑学专业先修课程:建筑设计基础、公共建筑设计原理等教学目的本课程是建筑学专业的一门重要的专业基础理论课(必修课,考试科目),通过本课程的学习,使学生了解中国建筑发展的基本过程和成就,掌握不同类型、不同时期、地域建筑的风格特征。

培养学生分析、评价建筑的能力,为后一步的理论学习和建筑设计打下坚实的理论基础。

教学要求讲课为主,幻灯、录像等传统教学手段和CAI教学手段为辅,课堂教学注重对基本史实和影响因素的描述和分析,幻灯、录像、多媒体教学强调建筑历史形化特征和相关建筑设计内容。

要求学生预习、复习教材并阅读、归纳其他相关材料,扩大知识面,增加理解能力。

考试以闭卷为主(70%),着重检查对基本线索和事实的掌握情况和认识程度,并考察学生理解和灵活运用史实知识解决实际的能力。

平时作业成绩20%,实验成绩10%。

教学内容第一篇中国古代建筑部分(46学时)绪论:中国古代建筑的特征(4学时)重点:了解中国古代建筑的多样性、木构架的特色、单体建筑的构成、建筑群的组成特征等;难点:工官制度第一章古代建筑发展概况(6学时)一、原始社会建筑(六、七千年前~公元前21世纪)重点:了解中国古代建筑起源的多元化;难点:理解各地区不同地域文化背景下的文化遗址特征;二、奴隶社会建筑(公元前21世纪~前476年)重点:了解夏商西周春秋建筑特点及技术进步。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工程测量放线平面示意图
工程名称:苍南龙金大道C地块(龙金府)北苑工程1#楼部位:承台、地梁砖胎模编号:
工程测量放线平面示意图
工程名称:苍南龙金大道C地块(龙金府)北苑工程1#楼部位:底板面编号:
工程测量放线平面示意图
工程名称:苍南龙金大道C地块(龙金府)北苑工程1#楼部位:一层楼面编号:001
工程测量放线平面示意图
编号:002
工程名称:苍南龙金大道C地块(龙金府)北苑工程1#楼部位:二层楼面
工程测量放线平面示意图
工程名称:苍南龙金大道C地块(龙金府)北苑工程1#楼部位:三层楼面编号:003
工程测量放线平面示意图
工程名称:苍南龙金大道C地块(龙金府)北苑工程1#楼部位:屋面层楼面编号:004。
