热继电器和熔断器的区别
掌握低压开关、熔断器、交流接触器、热继电器、按钮作用
a) 电磁式
b) 永磁式
c）真空式
掌握低压开关、熔断器、交流接触 器、热继电器、按钮作用》

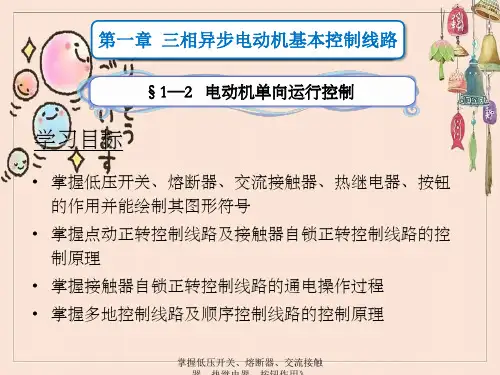

第一章 三相异步电动机基本控制线路
接触器的图形符号
a) 线圈
b) 主触头 c) 辅助常开触头 d) 辅助常闭触头
常用的交流接触器有国产的CJ0、CJ10和CJ20等系列，
以及从德国引进的3TH和3TB系列等。小型的交流接触器
HS系列双投刀开关
具有机械互锁的结 构特点，可以防双 电源并联运行和两条 供电线路同时供电
HZ系列开关（又称转换开关） 控制容量比较小，结 构紧凑，手柄可以沿任 何一个方向转动
常用于双电源的切换 或双供电线路的切换等
常用于空间比较狭小的 场所，如机床和配电箱等。 一般用于电气设备的非频 繁操作、切换电源和负载 及小容量感应电动机和小 型电器的控制
无填料封闭管式熔断器 常用系列：RM10系列 适用场合：适用于工频50Hz、额定电压380V及以下 或直流额定电压440V及以下的低压电力网络、配电 设备中，提供短路和过载保掌护握低压开关、熔断器、交流接触
图示
第一章 三相异步电动机基本控制线路
常用熔断器
种类
有填料封闭管式刀形触头熔断器 常用系列：RT0系列 适用场合：用于短路电流较大的电力输配电系 统中，为导线、电缆和电气设备的短路保护或 为导线、电缆提供过载保护
第一章 三相异步电动机基本控制线路
（2）熔断器 熔断器是一种结构简单、使用方便、价格低廉的保护电器。 使用时串联在被保护的电路中，当电路发生过载或短路故障时， 通过熔断器的电流达到或超过某一定值，熔断器的熔体上产生 足够的热量使熔体熔断，从而切断电路，达到保护电路的目的。
熔断器的符号
常用类型：瓷插式RC1A系列、螺旋式RL1系列、无填料封闭 管式RM10系列、有填料封闭管式RT0系列、快速熔断器RLS 系列及RS系列等。
电气控制与可编程控制器技术第三版史国生课后习题答案
电⽓控制与可编程控制器技术第三版史国⽣课后习题答案电⽓控制与可编程序控制器应⽤技术习题史国⽣第１章、习题与思考1-01、何谓电磁式电器的吸⼒特性与反⼒特性?吸⼒特性与反⼒特性之间应满⾜怎样的配合关系?1-02、单相交流电磁铁的短路环断裂或脱落后，在⼯作中会出现什么现象?为什么?1-03、常⽤的灭弧⽅法有哪些?1-04、熔断器的额定电流、熔体的额定电流和熔体的极限分断电流三者有何区别?1-05、什么是继电器的返回系数?将释放弹簧放松或拧紧⼀些，对电流(或电压)继电器的吸合电流(或电压)与释放电流(或电压)有何影响?1-06、电压和电流继电器在电路中各起什么作⽤?他们的线圈和触点各接于什么电路中?1-07、JS7-A型时间继电器触头有哪⼉种?画出它们的图形符号。
1-08、热继电器与熔断器的作⽤有何不同?1-09、热继电器在电路中的作⽤是什么?带断相保护和不带断相保护的三相式热继电器各⽤在什么1-10、时间继电器和中间继电器在电路中各起什么作⽤?1-11、感应式速度继电器怎样实现动作的?⽤于什么场合? 1-12什么是主令电器，常⽤的主令电器有哪些?1-13、接触器的作⽤是什么?根据结构特征如何区分交、直流接触器?1-14、交流接触器在衔铁吸合前的瞬间，为什么在线圈中产⽣很⼤的电流冲击?直流接触器会不会出现这种现象?为什么?交流接触器的线圈是⼀个电感,吸合前线圈内部没有铁⼼,电感很⼩,阻抗也就很⼩,所以电流⼤;吸合后铁⼼进⼊线圈内部,电感量增⼤,阻抗增⼤,所以电流就降下来了.直流接触器⼯作电流主要取决于其内部电阻,所以不会产⽣冲击电流.1-15、线圈电压为220V的交流接触器，误接⼊380V交流电源会发⽣什么问题?为什么?1-16、接触器是怎样选择的?主要考虑哪些因素?1-17、画出下列电器元件的图形符号，并标出其⽂字符号。
(1)⾃动空⽓开关; (2)熔断器; (3)热继电器的热元件和常闭触点; (的时间继电器的延时断开的常开触点和延时闭合的常闭触点; (5)时间继电器的延时闭合的常开触点和延时断开的常闭触点; (6)复合按钮; (7)接触器的线圈和主触头; (8)⾏程开关的常开和常闭触头; (9)速度继电器的常开触头和常闭触点。
16、熔断器、热继电器
电流应为电容器组额定电流的1.3~1.8倍。
（5）熔断器的额定电流应不小于熔体的额定电流。
（四）、代表符号
二、热继电器（35分钟）
1.型号：JR/设计序号—额定电流/极数
2.用途：利用流过继电器的电流所产生的热效应动作，主要用于电动机的过载保护。
(一)、用途和分类
低压熔断器是一种种结构简便、使用方便、价格低廉的保护电器。
主要由熔断管、熔体和支持熔断管的导电部件组成。当电路正常时，熔体温度较低，不能熔断；如果电路发生严重过载或短路并超过一定时间后，电流产生的热量使深体熔化分断电路，起到保护作用。
（二）、型号和规格
（1）瓷插保险型号：RC1-A（保险座规格：5A、10A、15A、30A、60A、100A、200A）
3.结构：主要由热元件、动作机构、触头系统、电流整定装置、复位机构和温度补偿元件等元件组成。见P58
4.工作原理：使用时，将热继电器的三相热元件分别串接在电动机的三相主电路中，常闭触头串接在控制电路的接触器线圈回路中。当电动机过载时，电阻丝发热，主双金属片弯曲，推动导板向右移动，通过温度补偿双金属片推动推杆绕轴转动，推动触头系统动作，辅助常闭触头断开，使接触器线圈断电，接触器主触头断开，切断电源，起到保护作用。电源切除后，主双金属片冷却后，可手动或自动使接点复位。
5.代表符号：（图形符号、文字符号FR）
6、主要产品及型号：P199
7、正确选用及安全使用（5条）P199-200
第三节：低压成套配电装置（简介）（5分钟）
1.低压配电装置的分类
2.低压配电屏
3.成套配电装置的安装
《现代电气控制技术》期末复习资料
第1章常用低压电器【填空题】1.电器一般具有两个基本组成部分：感测部分（电磁机构）和执行部分（触头）。
2.电弧熄灭方法：降低电场强度和电弧温度。
3.接触器：用来频繁接通和切断电动机或其它负载主电路的一种自动切换电器。
具有远距离操作功能和失（欠）压保护功能；但没有低压断路器所具有的过载和短路保护功能。
4.接触器按其主触头通过的电流种类，分为直流接触器和交流接触器。
5.接触器符号：6.继电器：是一种根据特定形式的输入信号而动作的自动控制电器。
由承受机构、中间机构和执行机构三部分构成。
7.继电器返回系数，是继电器重要参数，吸合时间和释放时间。
8.继电器的主要特点是具有跳跃式的输入-输出特性。
9.继电器符号：10.中间继电器：用来放大信号，增加控制电路中控制信号的数量，以及作为信号传递、连锁、转换及隔离用。
11.中间继电器符号：12.时间继电器：在敏感元件获得信号后，执行元件要延迟一段时间才动作的电器。
13.时间继电器符号：通电延时（b,d,e），断电延时（c,f,g）14.速度继电器也称反接制动继电器，用在异步电动机的反接制动控制。
15.速度继电器符号：16.热继电器：利用电流的热效应原理来工作的保护电器，用作三相异步电动机的过载保护。
（双金属片）17.热继电器符号：18.行程开关：又称限位开关，根据生产机械运动的行程位置发出命令以控制其运动方向或行程长短的小电流开关电器。
19.行程开关触点符号：20.低压熔断器：利用熔体的熔化作用而切断电路的、最初级的保护电器，适用于交流低压配电系统或直流系统，作为线路的过负载及系统的短路保护用。
21.低压断路器：按结构形式分为万能式和塑料外壳式两类。
用于电路过载、短路和失压保护。
【简答题】1.12 时间继电器和中间继电器在电路中各起什么作用？时间继电器：分为通电延时：接收输入信号延时一定的时间，输出信号才发生变化，当输入信号消失时，输出瞬时复原；断电延时：接收输入信号时，瞬时产生相应的输出信号，当信号消失后，延迟一点过时间，输出复原。
电气控制与PLC技术基础
电气控制与PLC技术基础1 . 接触器断电后，衔铁不能释放，其原因是（） [单选题] *A.电源电压偏低B.主触头熔焊(正确答案)C.弹簧压力过大D.短路环断裂答案解析：无2 . 常用熔断器的选用方法是（） [单选题] *A.按网络额定电压和额定电流选用B.按网络额定电压和短路电流选用(正确答案)C.按网络频率选用D.按网络功率因数选用答案解析：无3 . 交流接触器铭牌上的额定电流是指（） [单选题] *A.主触头的额定电流(正确答案)B.主触头控制受电设备的工作电流C.辅助触头的额定电流D.负载短路时通过主触头的电流答案解析：无4 . 如图所示电路中，接通电源后，接触器将（）[单选题] *A.吸合B.不吸合C.不停地吸合与释放(正确答案)D.动作状态不确定答案解析：无5 . 交流接触器的辅助触头只能接在（） [单选题] *A.主电路B.控制电路(正确答案)C.主电路或控制电路D.无法判定答案解析：无6 . PLC各生产厂家都把（）作为第一用户编程语言。
（） [单选题] *A.梯形图(正确答案)B.指令表C.逻辑功能图D.语言答案解析：无7 . 如图所示自动往返工作台控制电路图中的SQ1、SQ2的作用是（）。
[单选题] *A.正反转联锁B.正反转自动循环作用(正确答案)C.保护作用D.终端保护作用答案解析：无8 . 在电气原理图中用符号KM表示的元件是（） [单选题] *A.熔断器B.接触器(正确答案)C.中间继电器D.时间继电器答案解析：无9 . 自动空气开关的分励脱扣器不能使自动空气开关分断的原因与“()”无关。
（）[单选题] *A.线圈开路B.电源电压过高(正确答案)C.电源电压过低D.脱扣接触面太大答案解析：无10 . 下列关于继电器的叙述中，不属于中间继电器的是（） [单选题] *A.电磁式继电器B.增加触点数量C.增加触点容量D.建立较长时间，较精确的延时(正确答案)答案解析：无11 . 当要求几个条件同时具备时，接触器线圈才能通电动作，可用（） [单选题] *A.几个常开触点与线圈并联B.几个常开触点与线圈串联(正确答案)C.几个常开触点并联再与线圈串联D.几个常开触点串联再与线圈并联答案解析：无12 . 如图所示电路是（）[单选题] *A.点动控制B.点动双重联锁正反转控制C.双重联锁正反转控制(正确答案)D.正反转自锁控制答案解析：无13 . 如图所示控制电路，正常操作后会出现短路现象的是（） [单选题] *A.B.C.(正确答案)D.答案解析：无14 . 下列关于继电器的叙述中，属于速度继电器的是（） [单选题] *A.继电器只有一个线圈，继电器动作与否，决定于通过线圈的电流B.继电器有一个永久磁铁的转子和一个可以转动的定子绕组，继电器动作与否，决定于转子的转动速度(正确答案)C.继电器有一个线圈，继电器的动作与否，决定于加在线圈上的电压D.继电器有一个电磁系统和一个延时机构，组成一个计时器答案解析：无15 . JS7—1A表示时间继电器，属于（） [单选题] *A.电磁式时间继电器B.电动式时间继电器C.空气阻尼式时间继电器(正确答案)D.晶体管式时间继电器答案解析：无16 . 电动机的图形符号是（） [单选题] *A.KMB.DC.M(正确答案)D.FU答案解析：无17 . 如图所示控制电路是（）[单选题] *A.不能点动控制B.只能点动控制C.只能连续控制D.能点动也能连续控制(正确答案)答案解析：无18 . 如图所示为两台电动机的顺序控制电路，它们在工作上的顺序是（）[单选题] *A.M1、M2各自单独启动， M1停止后， M2才能停止B.M1启动后， M2才能启动； M1、M2各自单独停止C.M1启动后， M2才能启动；两台电机同时停止(正确答案)D.M1、M2在启动和停止时互不影响答案解析：无19 . 电压继电器的电气符号为（） [单选题] *A.KGB.KSC.KV(正确答案)D.KT答案解析：无20 . 对于三相鼠笼式异步电动机的多地控制，为达到控制要求，须将多个停止按钮串联，多个启动按钮（） [单选题] *A.串联B.并联(正确答案)C.自锁D.混联答案解析：无21 . 三相异步电动机实现正反转的方法是（） [单选题] *A.对调三相电源相序中任意两相，另一相不变(正确答案)B.三相电源相序均调整C.三相异步电动机星型连接D.三相异步电动机三角形连接答案解析：无22 . 热继电器中的双金属片的弯曲是由于"( )"引起。
现代电气控制及PLC应用技术习题2王永华

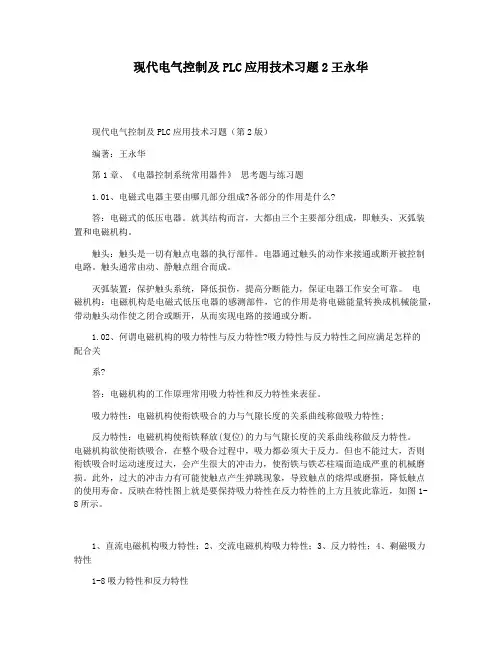

现代电气控制及PLC应用技术习题2王永华现代电气控制及PLC应用技术习题（第2版）编著：王永华第1章、《电器控制系统常用器件》思考题与练习题1.01、电磁式电器主要由哪几部分组成?各部分的作用是什么?答：电磁式的低压电器。
就其结构而言，大都由三个主要部分组成，即触头、灭弧装置和电磁机构。
触头：触头是一切有触点电器的执行部件。
电器通过触头的动作来接通或断开被控制电路。
触头通常由动、静触点组合而成。
灭弧装置：保护触头系统，降低损伤，提高分断能力，保证电器工作安全可靠。
电磁机构：电磁机构是电磁式低压电器的感测部件，它的作用是将电磁能量转换成机械能量，带动触头动作使之闭合或断开，从而实现电路的接通或分断。
1.02、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答：电磁机构的工作原理常用吸力特性和反力特性来表征。
吸力特性：电磁机构使衔铁吸合的力与气隙长度的关系曲线称做吸力特性;反力特性：电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称做反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
但也不能过大，否则衔铁吸合时运动速度过大，会产生很大的冲击力，使衔铁与铁芯柱端面造成严重的机械磨损。
此外，过大的冲击力有可能使触点产生弹跳现象，导致触点的熔焊或磨损，降低触点的使用寿命。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近，如图1-8所示。
1、直流电磁机构吸力特性；2、交流电磁机构吸力特性；3、反力特性；4、剩磁吸力特性1-8吸力特性和反力特性对于直流电磁机构，当切断激磁电流以释放衔铁时，其反力特性必须大于剩磁吸力，才1能保证衔铁可靠释放。
1.03、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么? 答：短路环的作用是把铁芯中的磁通分为两部分，即不穿过短路环的Φ1和穿过短路环的Φ2，Φ2为原磁通与短路环中感生电流产生的磁通的叠加，且相位上也滞后Φ1，电磁机构的吸力F为它们产生的吸力F1、F2的合力。
12继电器、熔断器、开关电器、主令电器
速度继电器
作用：根据速度的大小通断电路 结构：定子、转子和触头 原理：与异步电动机类似 参数：动作转速：>120rpm
复位转速：<100rpm
速度继电器
组成结构 工作原理 检测有无转速以及转速的方向
Φ nF
n
热继电器
利用双金属片受热弯曲
去推动杠杆使触头动作
作用：电动机的过载保利护用电阻值随温度变化
过电压继电器用于电路的过电压保护，其吸合整定值为被保护电 路额定电压的1.05～1.2倍。在额定电压工作时，衔铁不动作；当被保 护电路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合 ，触头机构动作，控制电路失电，控制接触器及时分断被保护电路。 由于直流电路中不会产生波动较大的过电压现象，所以在产品中没有 直流过电压继电器。
U< KA KA KA
欠电压继电器
U> KA KA KA
过电压继电器
电压继电器
根据线圈两端电压的大小通断电路的继电器称为电压继电器。电 压继电器的线圈并接在电路上，对所接电路上的电压高低作出反应， 用于控制系统的电压保护和控制。电压继电器分过电压继电器、欠电 压继电器和零电压继电器。 1．过电压继电器
机构。
1.天弧罩 2.开关本体 3.抽屉座 4.合闸按钮 5.分闸按钮 6.智能脱扣器 7.摇匀柄插入位置
8. 连接/试验/分离指示
万能式低压断路器结构图
2 1
3
4
6 5
7
1．1主-主触触 头2头．自由脱2-扣自器由3脱．扣过器电流脱3扣-器过电4．流分脱励扣脱器扣器 4-分励脱5扣．器热脱扣5-器热6．脱失扣压器脱6扣-失器压7．脱按扣钮器 7-按钮
分类：控制按钮
万能转换开关
电气控制与PLC课后习题答案
电气控制与PLC课后习题答案第一章1-4熔断器的额定电流，熔体的额定电流和熔体的极限分断电流三者有何区别？熔断器的额定电流是指熔断器长期工作时，设备部件温升不超过规定值时所能承受大的电流；熔体的额定电流是熔体长期工作而不致熔断的电流；熔体的极限分断电流是指在规定的额定电压和功率因数的条件下，能分断的最大电流值，在电路中出现的最大电流值一般指短路电流值1-8热继电器与熔断器的作用有何不同？（1-9热继电器在电路中的作用是什么？）在电器控制中，熔断器使用时串联在电路中，当电路或用电设备发生短路或过载时，熔体能自身熔断，切断电路，阻止事故蔓延，因而能实现短路或过载保护，无论是在强电系统或弱电系统中都得到广泛的应用。
热继电器是利用电流的热效应原理工作的电器，用于三相异步电动机的长期过载保护1-10时间继电器与中间继电器在电路中各起什么作用？时间继电器起到延时的作用中间继电器起到中间放大的作用1-12什么是主令电器，常用的主令电器有哪些？主令电器是用来发布命令，改变控制系统工作状态的电器，它可以直接作用于控制电路，也可以通过电磁式电器的转换对电路实现控制，其主要类型有按钮，行程开关，万能转换开关，主令控制器，脚踏开关等1-13接触器的作用是什么？接触器是用来频繁地接通或断开交直流主电路或大容量控制电路等大电流电路1-16接触器是怎样选择的？主要考虑哪些因素？①接触器的类型选择②额定电压的选择③额定电流的选择④吸引线圈额定电压选择⑤接触器触头数量，种类选择；（其中③④为主要指标）第二章2-1自锁环节怎样组成？它起什么作用?并具有什么功能？自锁是由命令它通电的主令电器的常开触点与本身的常开触点相并联组成（有两个元件并联在一起的），这种由接触器（继电器）本身的触点来使其线圈长期保持通电的环节叫“自锁”环节“自锁”环节具有对命令的“记忆”功能，当启动命令下达后，能保持长期通电即长动，而当停机命令或停电出现后失去自锁不会自行启动，又叫零压保护，防止电源电压恢复时，电动机突然启动运转，造成设备和人身事故2-2什么是互锁环节，它起到什么作用？互锁是指生产机械或自动生产线不同的运动部件之间互相制约，又称为联锁控制。
第6,7章习题
第六章电器控制技术一．选择题1．在电磁式低压开关电器中，电磁机构比较理想的工作状态是（）A．电磁吸力稍大于弹簧反力 B．弹簧反力稍大于电磁吸力C．电磁吸力远大于弹簧反力 D．弹簧反力远大于电磁吸力2．低压电器开关触点在分断负载电路时出现的电弧分为交流电弧和直流电弧，则（）A．交流电弧容易熄灭 B．直流电弧容易熄灭C．交流不会产生电弧 D．直流不会产生电弧3.自动空气开关（断路器）在电路中可以作（）A．手动开关 B．过载保护C．短路保护 D．ABC 都是4.在电机主回路中，熔断器的工作电流 I 选择为电机额定电流 IN的（）A．5～7倍 B．10倍C．2倍左右，具体根据启动频繁程度 D．0.95 倍5.与机械式行程开关相比较，电子式接近开关的突出优点（）A. 使用寿命长和工作电压高B. 响应速度快和工作电流大C. 使用寿命长和响应速度快D. 工作电压高和工作电流大6. 直流电磁机构线圈因误接入同电压等级的交流电源后，则（）A.衔铁振动B. 衔铁不动C.线圈电流过大D. 工作正常7. 交流电磁机构线圈因误接入同电压等级的直流电源后，则（）A. 衔铁振动B. 衔铁不动C. 线圈电流过大D.工作正常8. 交流电磁机构铁芯上的短路环断裂或脱落后，在工作中出现的现象（）A.衔铁振动B.衔铁不动C.线圈电流过小D.没有变化9. 对于开关非常频繁（2秒一次）的电路控制，则接触器线圈更适合选用（）A. 交流B. 直流C. 交流和直流都可以D. 都不是10．在电路图中，触点位置表自左至右依次表示其（）A．主触点、辅助常开、辅助常闭触点所在的图区B．辅助常开、辅助常闭触点、主触点所在的图区C．主触点、辅助常闭、辅助常开触点所在的图区D．线圈、辅助常闭、辅助常开触点所在的图区二．问答题1.何谓电磁式电器的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？2.交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？3.在交流接触器铁心上安装短路环为什么会减少振动和噪声？4.接触器的作用是什么？根据结构特征如何区分交、直流接触器？5.交流线圈在衔铁吸合前的瞬间，为什么在线圈中产生很大的电流冲击？直流线圈会不会出现这种现象，为什么？6.交流电磁线圈因误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？7.中间继电器与接触器有何异同？8.交流线圈接触器动作太频繁时为什么会过热？9.两个相同的 110V 交流线圈接触器能否串联接于 220V 的交流电源上运行？为什么？若是直流线圈接触器情况又是如何？为什么？10.当出现通风不良或环境温度过高而使电动机过热时，能否采用热继电器进行保护？为什么？11.熔断器的额定电流、熔体的额定电流和熔体的极限分断电流三者有何区别？12.说明热继电器和熔断器保护功能的不同之处？13.热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？14.电器开关在通断负载时产生的电弧分哪两种？哪一种容易熄灭？为什么？第七章 PLC技术一．选择题1．对于 Siemens S7-200，I1.0 与下列选项无关的是（）A．输入端子 B．内部数据 IB0C．输入继电器 D．输入映像寄存器2．PLC 的输出继电器所对应的实际输出电路形式不包括（）A．电磁继电器触点 B．PNP 三极管C．单向晶闸管 D．NPN三极管3．PLC 的高可靠性来源于多项措施，但不包括（）A．元器件经过老化、筛选 B．软件与硬件的抗干扰设计C．输入输出接口与核心部分的光电隔离 D．CPU运算速度快4．在 PLC 输出端子所连接的外部电路中所包含的电源的性质和大小应该是（）A．DC24V B．AC220VC．在 PLC许可范围内由负载决定 D．由所使用的 PLC 品牌决定5. PLC 内部的输入继电器实质就是（）A. 内部相应存储器的位B. PLC 内部CPU引脚C. 内部电路板上的电磁继电器D. CPU寄存器6.对于一个确定的 PLC内部继电器，其触点在梯形图中可以出现（）A. 1 次B. 2 次C. 8 次D. 无限次7. 在 PLC 运行期间，其内部的输入继电器的状态（）A. 由逻辑运算结果而定B. 不确定C. 由输入端子状态而定D. 始终不变8. 在 PLC 梯形图程序中，双线圈输出会导致（）A. 程序无法执行B. 输出状态不确定C. 输出震荡D. 程序逻辑正常9．PLC 输入信号的有效时间至少要大于（）A. 1msB. 20msC. 1 个 PLC扫描周期D. 2 个 PLC 扫描周期10．PLC 为用户提供多种编程方式，以满足各行业技术人员的工作习惯，但不支持（）A．继电器梯形图 B．流程图C．汇编语言/C++混合 D．逻辑图二．问答题1.何谓扫描周期？试简述 PLC 的工作过程？2.在某实际应用中， PLC 两个输出端 Q1,Q2 各连接一个接触器，用于控制某电机的正反转；已知梯形图中两个对应的输出已经互锁，这两个输出端连接的接触器是否还要通过常闭触点互锁？并给出理由。
熔断器与热继电器
热继电器具有动作可靠、性能稳定、保护功能强等优点，能 够有效地保护电动机等电气设备免受过载电流的损害。
热继电器的应用场景
应用场景
热继电器广泛应用于电力、化工、冶 金、机械等行业的电动机过载保护， 尤其在需要频繁启动、制动和高负荷 运行的设备中应用更为广泛。
应用注意事项
在使用热继电器时，需要根据电动机 的额定电流和启动电流进行合理选型， 以确保热继电器能够准确动作，同时 也要注意定期检查和维护热继电器， 确保其正常工作。
缺点
熔断器只能用于一次性的保护，更换熔断体需要停电操作，对于需要长期稳定运行的系 统不太适用。
优缺点比较
优点
热继电器能够根据双金属片的温度弯曲 程度来控制电路的通断，具有温度滞后 特性，能够实现长期过载保护。热继电 器的保护功能可以通过调整整定值来实 现多种保护需求。
VS
缺点
热继电器的动作时间与负载电流的大小有 关，动作时间会随着负载电流的增加而延 长，因此不太适合用于短路等快速保护场 合。同时，热继电器的结构相对复杂，价 格较高。
器。
对于需要快速切断故障电路的场 景，可以选择具有快速熔断特性 的熔断器，以减小故障影响范围。
在某些需要高可靠性的关键设备 中，可以选择具有高精度、低误 差的热继电器，以确保设备的稳
定运行。
05
熔断器与热继电器的未来发展
技术发展趋势
1 2 3
高温超导技术
随着高温超导材料研究的深入，未来熔断器和热 继电器有望采用高温超导材料，实现更高效、更 快速的响应。
使用场景比较
熔断器
熔断器通常用于电路中的短路保护，适用于小电流电路。由于熔断器具有快速熔断的特性，因此也常 用于防止设备启动时的浪涌电流。
部分思考与练习题解答
部分思考与练习题解答部分思考与练习题答案第⼀章1、试说明低压电器适⽤的电压范围？低压电器，通常指⼯作在交流电压⼩于1200V ，直流电压⼩于1500V 的电路中起通断、保护、控制或调节作⽤的电器设备2、试说明⼑开关的适⽤范围？⼑开关主要⽤于接通和切断长期⼯作设备的电源及不经常启动及制动、容量⼩于7.5kW 的异步电动机。
3、试说出转换开关、⾏程开关和按钮的区别？并画出它们的图形符号与⽂字符号。
转换开关常⽤于交流380V 以下、直流220V 以下的电⽓线路中，供⼿动不频繁地接通或分断电路，可控制⼩容量交、直流电动机。
⼀般控制的异步电动机容量⼩于5kW ，每⼩时接通次数不超过15-20次。
(a)组合开关作隔离开关(b)组合开关作转换开关或QSL L L ⾏程开关⼜称限位开关，是⼀种利⽤⽣产机械某些运动部件的碰撞来发出控制命令的主令电器。
⽤于控制⽣产机械的运动⽅向、速度、⾏程⼤⼩或位置的⼀种⾃动控制器件。
常开触头（动合触点）常闭触头（动断触点）复式触头（动合及动断触点）S Q SQ S Q按钮是⼀种结构简单使⽤⼴泛的⼿动电器，在控制电路中⽤于⼿动发出控制信号以控制接触器、继电器等。
4、试说明按钮的顔⾊各代表什么含义？按钮颜⾊及其含义颜⾊含义典型应⽤红⾊危险情况下的操作紧急停⽌停⽌或分断停⽌⼀台或多台电动机，停⽌⼀台机器的⼀部分，使电器元件失电黄⾊应急或⼲预抑制不正常情况或中断不理想的⼯作周期绿⾊启动或接通启动⼀台或多台电动机，启动⼀台机器的⼀部分，使电器元件得电蓝⾊上述⼏种颜⾊未包括的任⼀种功能－⿊⾊、灰⾊、⽩⾊⽆专门指定功能可⽤于停⽌和分断上述以外的任何情况5、试说明按钮开关的⼯作原理，其与电磁式接触器⼯作原理有何异同？按钮⼀般由按钮帽、复位弹簧、触头和外壳等部分组成。
当按下按钮时，先断开常闭触头，再接通常开触头。
按钮放开后，在复位弹簧的作⽤下触头复位。
与电磁式接触器相同点：触头都是在机械机构作⽤下上下移动，实现常开、常闭触头的通和断；都是依靠复位弹簧实现复位。
《电气控制与可编程控制器技术》第三版-史国生-课后习题答案
1-10、时间继电器和中间继电器在电路中各起什么作用?
1-11、感应式速度继电器怎样实现动作的?用于什么场合?1-12什么是主令电器， 常用的主令电器有哪些?
1-13、接触器的作用是什么?根据结构特征如何区分交、直流接触器?
1-05、什么是继电器的返回系数?将释放弹簧放松或拧紧一些，对电流(或电压) 继电器的吸合电流(或电压)与释放电流(或电压)有何影响?
1-06、电压和电流继电器在电路中各起什么作用?他们的线圈和触点各接于什么电路中?
1-07、JS7-A型时间继电器触头有哪儿种?画出它们的图形符号。
1-08、热继电器与熔断器的作用有何不同?
L1 L2L3
FU2
题2-4
KM 1
b）控制电路
KM2KA
2-05、试设计某机床主轴电动机的主电路和控制电路。要求：
(1)Y/Δ启动；(2)能耗制动；(3)电路有短路、过载和失压保护。
L1L2L3
FU2
FRSB1 SB2
KM1
KM 3
KM2
SB1
KT
KT2
KM4
4
FU2
KT1
KM2
KT1
KM 1
KM 1
1-14、交流接触器在衔铁吸合前的瞬间，为什么在线圈中产生很大的电流冲击?直流接触器会不会出现这种现象?为什么?
交流接触器的线圈是一个电感,吸合前线圈内部没有铁心,电感很小,阻抗也就很小,所以电流大;吸合后铁心进入线圈内部,电感量增大,阻抗增大,所以电流就降下来了.直流接触器工作电流主要取决于其内部电阻, 所以不会产生冲击电流.
1-18、智能电器有什么特点?其核心是什么?第２章、习题与思考
电气控制器件部分习题及答案
电气控制器件部分习题及答案1.接触器的作用是什么？根据结构特征，如何区分交，直流接触器？答：接触器是用来频繁接通和切断电动机或其他负载主电路的一种自动切换电路根据结构特征，一般来说，直流接触器为单极或双级；交流接触器大多为三极2、交流接触器的主要组成部分由哪些？答：有电磁机构、主触点、灭弧装置、辅助触点、反力装置、支架和底座。
3、交流接触器在衔铁吸合瞬间会产生很大的电流，而直流接触器不会，为什么？（直流接触器和交流接触器哪个更适合频繁操作，为什么？）答：交流接触器电磁机构线圈的感抗随着气隙宽度的变化而变化，刚开始吸合时气隙大，感抗小，所以吸合电流大。
直流接触器的吸合电流只和线圈的电阻有关系，所以不存在这个问题。
3、常用的灭弧方法有哪些？答：有电动力吹弧、磁吹灭弧、栅片灭弧。
4、交流电磁机构上的分磁环的作用是什么？答：消除由电压交变引起衔铁振动。
5、交流接触器线圈能否串联使用？为什么？答：交流接触器在吸合时衔铁动作不同步，导致两个接触器气隙大小不同，从而导致线圈的感抗大小不相等。
感抗大的分压大，感抗小的分压小，有可能导致接触器不能正常吸合。
6、电压继电器和电流继电器在电路中各起什么作用？它们的触点和线圈各接于什么电路中？答：电压继电器在电路中起过压、欠压保护作用，电流继电器在电路中起过流、欠流保护作用。
它们的线圈接于主电路起感测作用，触点接于控制电路。
7、时间继电器和中间继电器在电路中各起什么作用？答：时间继电器的作用是延时，中间继电器的作用是增加触点的数量和增大触点的容量。
8.按物理性质继电器有哪些主要分类？它们各有什么用途？什么是继电特性？答：电压继电器，电流继电器，功率继电器，时间继电器，温度继电器，速度继电器等电压继电器的用途：对电路进行过电压或欠电压的保护电流继电器的用途：对电路进行过电流或欠电流的保护功率继电器的用途：对电路的功率进行控制时间继电器的用途：使执行元件延迟一段时间动作继电器的主要特点：是具有跳跃性的输入-输出特性9.什么是继电器的返回系数？将释放弹簧放松或拧紧一些，对电流（或电压）继电器的吸合电流（或电压）与释放电流（或电压）有何影响？答k=x1/x2 ,k称为继电器的返回系数，x2称为继电器的吸合值，x1称为继电器的释放值当拧紧时，x2和x1同时增大，K也随之增大，放松时，k减小。
熔断器和热继电器能否互相替代使用的问题
熔断器和热继电器都是保护电器，两者能 否相互代替使用？
答：不可以。 1.熔断器作短路保护，热继电器作过载保护。
2.如果用熔断器作过载保护，则熔断器选用的额 定电流就应等于或稍大于电动机的额定电流，这 样电动机在启动时，由于启动电流远大于熔断器 的额定电流，使熔断器在很短的时间内熔断，造 成电动机无法启动。 如果为了电动机的启动而把熔断器的额定电流提 高，则无法起到过载保护。
答：因为热继电器的热惯性大，同时也因为电 动机的启动时间短。 在电动机启动时，热继电器还未动作，电动机 已启动完毕，电流恢复到额定电流，热继电器 不会再动作，所以电动机可以正常启动。
பைடு நூலகம்
所以熔断器只能作短路保护。
3.如果用热继电器作短路保护，由于热继电器的 热惯性大，当电动机发生短路时，热继电器还没 来得及动作，电气设备可能就已经损坏。 所以热继电器只能作过载保护。 热继电器的双金属片受热膨胀弯曲 需要一定的时间
电动机启动时，启动电流很大，全压启动 时的启动电流能达到额定电流的4-7倍，远 大于热继电器的动作值，为什么电动机还 能正常启动？
常用电器元器件选型断路器,接触器,熔断器,变压器,热继电器及依据
3
常用电气元件及选型依据
主要介绍以下电器的作用，分析电路分析进行选型
1.隔离开关 2.熔断器 3.断路器 4.接触器 5.热继电器 6.电流互感器 7.电压互感器 8.电流传感器 9.电压传感器 10.电抗器
4
1.隔离开关
隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承 载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。 主要作用：断开无负荷的电流电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全 ,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的 情况下才可以操作隔离开关。 隔离开关选型： （1）额定电压：额定电压=回路标称电压*1.2/1.1 倍 （2）额定电流：额定电流标准值应大于最大负荷电流的150%。 （3）额定热稳定电流：大于系统短路电流的额定热稳定电流值 低压隔离开关型号：HD、HS系列隔离开关，HR系列熔断时式隔离开关 。
常用电器元器件选型断路器，接触 器，熔断器，变压器，热继电器及 依据
主要电气元件的作用
电气名称 刀开关
转换开关 断路器 熔断器 讲解大纲
接触器
主要品种
大电流刀开关 熔断器式刀开关 开关板用刀开关 负荷开关
组合开关 换向开关
框架式（万能式）断路器 塑料外壳式断路器 限流式断流器 漏电保护断路器
有填料熔断器 无填料熔断器 快速熔断器 自复熔断器
一 般 用 途 外形尺寸小，复式脱扣，按钮操作，板前接线。作为电动机及其它用电设备的过
7
DZ5 塑壳式 载和短路保护用，亦可作为不频繁操作的小容量电动机的直接起动用
8
DZ10
一般用 塑壳式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热继电器是用来保护电机均衡过载的,防止电机过热烧毁的.而熔断器只是用来保护线路的.
两者共用是防止发生意外.当只有熔断器时有可能线路上的熔断器断路电流整定过大,大于电机所能承受的电流.这时候就必须用热继电器来保护电机.另外,三相线路有可能发生断相故障或者由于某些原因其中只有一相的熔断器熔断,此时电机需要根据电机定子的接法不同而选择是否带断相保护的热继电器.(一般热继电器只安装两相,角接的必须要带断相保护的)
1熔断器和热继电器都有反时限动作曲线，其动作原理都是根据回路电流的热容量而反时限动作的；
2熔断器由于其热容量较大，在小电流时动作的误差较大，所以往往将其作为开断回路短路电流元件使用。
而热继电器由于其热容量很小，所以当电流较大时其动作误差很大，所以往往将其作为操作元件的保护用（如接触器等）
3熔断器本身具有很大的断弧能力，所以可以作为一次回路中的元件使用。
而热继电器没有断弧能力，且其触点的电流很小，所以只能作为二次元件使用，用其触点来接通一次元件后，有一次元件开断回路。
4除了回复式熔断器可以多次使用外，大部分的熔断器都是只能一次使用的，一旦其动作后，就应当更换。
如果电流到达其软化电流值，也应当更换以免将来误动作。
