2ASK调制及相干解调电路设计详解

2ASK调制及相干解调电路设计详解
2ASK信号的一般表达式为
其中
式中: 为码元持续时间; 为持续时间为 的基带脉冲波形。为简便起见,通常假设 的高度为1、宽度等于 的矩形脉冲; 是第 个符号的电平取值。若取
则相应的2ASK信号就是OOK信号。
图1.1 2ASK/OOK信号时间波形
1.1.2 2ASK/OOK信号的产生方法
2ASK信号的产生方式通常有两种:模拟调制法(相乘器法)和建控法,相应的调制器如下图所示。
2. 基于simulink的2ASK的系统仿真
2.1 SK调制与解调
2.1.1 仿真模型建立
用MATLAB的simulink中的模块创建仿真系统。用正弦波和一个基带信号通过相乘器得到2ASK信号,然后再与载波相乘,之后通过低通滤波器滤除载波,最后通过由零阶保持器和量化编码器组成的抽样判决器,最后通过示波器观察各阶段波形。
图1.10零阶保持参数设置
(6)量化编码器的参数设置
量化的判决门限电压为零阶保持器输出信号幅度的1/2,即为0.25,量化的输出设置为[0 1],即在大于0.25时判决为1,小于0.25时判决为0。
图1.11量化编码器的参数设置
2.1.3 各阶段波形观察
2.1.3.1 基带信号
图1.12基带信号波形
2.1.2 参数设定 ..................................... 7
2.1.3 各阶段波形观察 ............................... 10
2.2 加入高斯白噪声的2ASK调制与解调 ................. 13
2.2.1仿真模型建立................................. 13
参考文献
[1]樊昌信曹丽娜通信原理(第6版) [M].北京:国防工业出版社2014

ASK

ASK

二进制振幅键控(ASK)调制与解调设计一、ASK 调制解调系统的原理1、ASK调制原理及其方法数字幅度调制又称幅度键控(ASK),二进制幅度键控记作 2ASK。

2ASK 是利用代表数字信息“0”或“1”的基带矩形脉冲去键控一个连续的载波,使载波时断时续地输出。

有载波输出时表示发送“1”,无载波输出时表示发送“0”。

借助于第3 章幅度调制的原理,2ASK 信号可表示为e0 = s(t) cos ωc t式中,c 为载波角频率, s(t ) 为单极性 NRZ 矩形脉冲序列s(t) = ∑ a n g (t - nT b )其中, g(t) 是持续时间为 Tb 、高度为 1 的矩形脉冲,常称为门函数,an 为二进制数字。

2、ASK实现有两种方法;A、乘法器实现法. a、乘法器实现法的输入是随机信息序列,经过基带信号形成器,产生波形序列,乘法器用来进行频谱搬移,相乘后的信号通过带通滤波器滤除高频谐波和低频干扰。

b、带通滤波器的输出是振幅键控信号。

c、乘法器常采用环形调制器。

B、键控法键控法是产生ASK信号的另一种方法。

二元制ASK又称为通断控制(OOK)。

典型的实现方法是用一个电键来控制载波振荡器的输出而获得。

示意图如图1所示。

图1 3、ASK 解调原理及设计方法ASK 信号解调的常用方法主要有两种:包络检波法和相干检测法。

包络检波法的原理方框图如图2 所示:带通滤波器(BPF )恰好使 2ASK 信号完整地通过,经包络检测后输出其包络。

低通滤波器(LPF )的作用是滤除高频杂波,使基带信号(包络)通过。

抽样判决器包括抽样、判决及码元形成器。

定时抽样脉冲(位同步信号)是很窄的脉冲,通常位于每个码元的中央位置,其重复周期等于码元的宽度。

不计噪声影响时,带通滤波器输出为 2ASK 信号。

经抽样、判决后将码元再生,即可恢复出数字序列{an}。

相干检测法原理方框图如图3 所示相干检测就是同步解调,要求接收机产生一个与发送载波同频同相的本地载波信号,称其为同步载波或相干载波。

实验 9:2ASK 调制与解调仿真

实验 9:2ASK 调制与解调仿真

实验 9:2ASK 调制与解调仿真引言在通信系统中,调制和解调是非常重要的步骤。

调制是将信号转换为适合传输的形式,解调则是将传输的信号还原为原始信号。

2ASK(二进制振幅移键)是一种简单常用的数字调制技术,它通过改变信号的振幅来表示二进制数据。

本实验旨在通过仿真来了解2ASK调制与解调的过程。

实验目标•了解2ASK调制的原理•了解2ASK解调的原理•使用Matlab进行2ASK调制与解调的仿真实验步骤1.2ASK调制–生成二进制数字数据序列(如10101010)–将数字数据转换为对应的调制信号,使用高电平表示1,低电平表示0–将调制信号与载波信号相乘得到2ASK调制信号2.2ASK解调–接收2ASK调制信号–将接收到的信号与载波信号相乘,得到解调信号–使用门限比较器将解调信号转换为二进制数据3.调制与解调的仿真–使用Matlab编写代码进行2ASK调制仿真–使用Matlab编写代码进行2ASK解调仿真–绘制调制与解调的结果图形实验结果与分析在进行2ASK调制与解调的仿真实验后,得到了以下结果和分析:1.调制结果图调制结果图调制结果图在2ASK调制中,信号被转换为对应的调制信号。

调制信号的振幅表示1或0,高电平表示1,低电平表示0。

从调制结果图中可以很明显地看出每个二进制数据的调制信号。

2.解调结果图解调结果图解调结果图在2ASK解调中,接收到的信号与载波信号相乘得到解调信号。

解调信号经过门限比较器转换为二进制数据。

从解调结果图中可以看到,解调得到的二进制数据与调制前的二进制数据完全一致,证明了解调过程的有效性。

实验结果验证了2ASK调制与解调的可行性和有效性,2ASK调制方法可以实现数字信号的传输和解析。

结论本实验通过2ASK调制与解调的仿真,展示了2ASK调制与解调的过程和结果。

实验结果验证了2ASK调制与解调的可行性和有效性。

调制与解调是通信系统中非常重要的步骤,对于数字信号的传输和解析起着至关重要的作用。

二进制调制系统的仿真与分析

二进制调制系统的仿真与分析

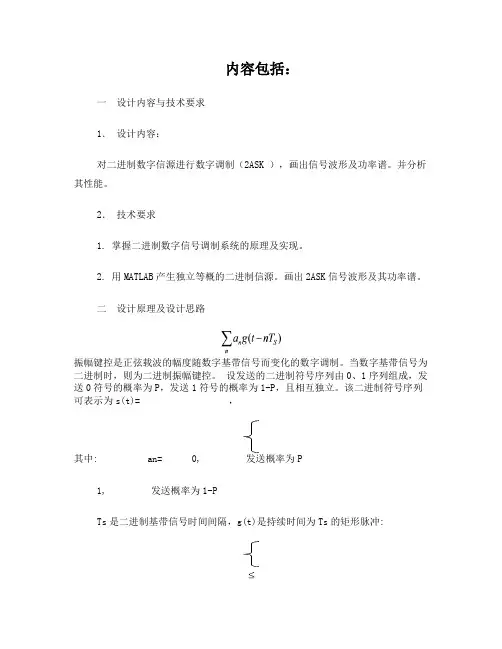

内容包括:一设计内容与技术要求1.设计内容:对二进制数字信源进行数字调制(2ASK ),画出信号波形及功率谱。

并分析其性能。

2.技术要求1. 掌握二进制数字信号调制系统的原理及实现。

2. 用MATLAB产生独立等概的二进制信源。

画出2ASK信号波形及其功率谱。

二设计原理及设计思路振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。

当数字基带信号为二进制时,则为二进制振幅键控。

设发送的二进制符号序列由0、1序列组成,发送0符号的概率为P,发送1符号的概率为1-P,且相互独立。

该二进制符号序列可表示为s(t)= ,其中: an= 0, 发送概率为P1, 发送概率为1-PTs是二进制基带信号时间间隔,g(t)是持续时间为Ts的矩形脉冲:g(t)= 1 0 TS0 其他则二进制振幅键控信号可表示为e2ASK(t)=二进制振幅键控信号时间波型如图1 所示。

由图1 可以看出,2ASK信号的时间波形e2ASK(t)随二进制基带信号s(t)通断变化,所以又称为通断键控信号(OOK信号)。

二进制振幅键控信号的产生方法如图2 所示,图(a)是采用模拟相乘的方法实现,图(b)是采用数字键控的方法实现。

由图1 可以看出,2ASK信号与模拟调制中的AM信号类似。

所以,对2ASK信号也能够采用非相干解调(包络检波法)和相干解调(同步检测法),其相应原理方框图如图3 所示。

2ASK信号非相干解调过程的时间波形如图4 所示。

图1 二进制振幅键控信号时间波型图2 二进制振幅键控信号调制器原理框图图3 二进制振幅键控信号解调器原理框图图4 2ASK信号非相干解调过程的时间波形三程序流程图四程序源代码clear all;close all;A=1;fc=2;N_sample=8;N=500;Ts=1;dt=Ts/fc/N_sample;t=0:dt:N*Ts-dt;Lt=length(t);d=sign(randn(1,N));dd=sigexpand((d+1)/2,fc*N_sample);gt=ones(1,fc*N_sample);figure(1)subplot(221);d_NRZ=conv(dd,gt);plot(t,d_NRZ(1:length(t)));axis([0 10 0 1.2]);ylabel('输入信号');subplot(222);[f,d_NRZf]=T2F(t,d_NRZ(1:length(t)));plot(f,10*log10(abs(d_NRZf).^2));axis([-2 2 -50 30]);ylabel('输入信号功率谱密度(dB/Hz)'); ht=A*cos(2*pi*fc*t);s_2ask=d_NRZ(1:Lt).*ht;subplot(223);plot(t,s_2ask);axis([0 10 -1.2 1.2]);ylabel('OOK'); [f,s_2askf]=T2F(t,s_2ask);subplot(224);plot(f,10*log10(abs(s_2askf).^2)); axis([-fc-4 fc+4 -50 10]);ylabel('OOK功率谱密度(dB/Hz)'); function[out]= sigexpand(d,M)N = length(d);out = zeros(M,N);out(1,:) = d;out = reshape(out,1,M*N);function [f,sf]=T2F(t,st)dt=t(2)-t(1);T=t(end);df=1/T;N=length(st);f=-N/2*df:df:N/2*df-df; sf=fft(st);sf=T/N*fftshift(sf);五仿真结果图图1 输入二进制信号波形图图2 输入二进制频谱图图3 2ASK波形图图4 2ASK频谱图六结果分析或结论输入二进制信号是一个随机产生的、0和1概率都为0.5的信号,其波形如上图1所示,其频谱如上图2所示。

FSK调制与解调系统设计

FSK调制与解调系统设计

FSK调制与解调系统设计FSK(Frequency Shift Keying)调制与解调是一种基于频率变化的调制解调技术,广泛应用于无线通信和数据传输系统中。

本文将介绍FSK调制与解调的基本原理和系统设计要点。

1.原理介绍FSK调制是通过改变载波信号的频率来表示数字信号的不同状态。

典型的FSK调制方案有两种:二进制FSK(BFSK)和多级FSK(MFSK)。

在BFSK中,不同的数字0和1被分配给两个不同的频率值,例如0代表低频,1代表高频;在MFSK中,n个数字状态被分配给n个不同的频率值。

随着数字信号的变化,调制后的信号频率也相应变化,从而传输了数字信号的信息。

FSK解调是指将接收到的FSK信号恢复为数字信号的过程。

解调器通过检测信号的频率来确定数字信号的值。

具体过程如下:首先,对接收到的FSK信号进行低通滤波,以去除高频成分。

然后,利用频率判决电路来判断接收到的信号频率,根据预设的频率判决阈值将频率转换为数字信号。

2.系统设计要点(1)选取合适的载波频率:在FSK调制中,载波频率的选择非常重要。

应根据传输环境和要求合理选择载波频率,以确保信号传输的稳定性和可靠性。

(2)设计合理的调制解调电路:调制电路应具有良好的线性特性和较宽的动态范围,以实现准确的调制。

解调电路应具有良好的低通滤波功能和稳定的频率判决电路,以实现准确的解调。

(3)抗噪声设计:在FSK调制解调系统设计中,抗噪声能力是非常关键的。

通过增加前端的信号增益、抑制杂散信号和加入错误检测纠错码等方法,可以提高系统的抗噪声性能。

(4)设计适当的调制解调参数:调制解调参数的选择对系统性能有重要影响。

例如,在BFSK调制中,频率偏移量和数据速率的选择应综合考虑传输距离、噪声干扰和系统复杂度等因素。

(5)误码率性能分析:在系统设计完成后,应进行误码率性能分析,通过误码率曲线来评估系统的可靠性和性能。

总结:。

2PSK信号的解调电路设计

2PSK信号的解调电路设计

2PSK信号的解调电路设计2PSK(二进制相移键控)信号是一种基本的数字调制方式,它将数字信息转化为两个不同相位的正弦波信号。

解调电路是将接收到的2PSK信号转换回数字信息的关键部件。

设计一个2PSK信号的解调电路可以分为以下几个步骤:1.基带滤波器设计:接收到的2PSK信号可能经过了传输过程中的失真和噪声干扰,因此首先需要对信号进行滤波以去除高频噪声和失真。

基带滤波器通常使用低通滤波器来实现。

滤波器的设计需考虑到信号的带宽、失真和抗干扰能力等因素。

2.时钟恢复电路设计:2PSK信号中存在着相位差,因此需要在解调电路中设置时钟恢复电路,以便正确恢复接收到的信号的时钟信息。

时钟恢复电路通常采用锁相环(PLL)或相关器等技术实现。

时钟恢复电路对于解调过程中相位解调的准确性至关重要。

3.相位解调电路设计:相位解调是解调电路中最关键的部分。

相位解调的目标是从接收到的信号中恢复出数字信息。

二进制相移键控调制中使用了两个不同相位的载波信号来表示不同的数字,因此相位解调需要能够区分这两个相位并恢复出原始的数字信息。

相位解调电路通常采用鉴别器或位相锁定环等技术实现。

4.采样电路设计:在解调过程中,需要对解调后的信号进行采样,以恢复出原始的数字信息。

采样电路通常使用模拟-数字转换器(ADC)实现,将模拟信号转换为数字信号。

总结起来,设计2PSK信号的解调电路需要考虑基带滤波器、时钟恢复电路、相位解调电路和采样电路等几个关键部件。

每个部件的设计需要根据具体需求和技术限制进行综合考虑,以实现准确、稳定地将接收到的2PSK信号转换为数字信息的功能。

二进制数字频带传输系统设计

二进制数字频带传输系统设计

目录1技术规定.................................................. 错误!未定义书签。

2基本原理.................................................. 错误!未定义书签。

2.1 2ASK定义............................................ 错误!未定义书签。

2.2 2ASK旳调制.......................................... 错误!未定义书签。

2.3 2ASK旳解调.......................................... 错误!未定义书签。

2.4 2ASK功率谱密度...................................... 错误!未定义书签。

2.5 眼图................................................ 错误!未定义书签。

3 建立模型描述.............................................. 错误!未定义书签。

3.1 SystemView方案...................................... 错误!未定义书签。

3.2 Simulink方案........................................ 错误!未定义书签。

4 功能模块分析或源程序代码.................................. 错误!未定义书签。

4.1 SystemView功能模块分析.............................. 错误!未定义书签。

4.2 Simulink功能模块分析................................ 错误!未定义书签。

2FSK调制解调原理及设计

2FSK调制解调原理及设计

2FSK调制解调原理及设计2FSK调制解调技术通常用于调制两个离散频率(频移)来表示二进制数据流中的0和1、其中一个频率用于表示0,另一个频率用于表示1、在调制过程中,将基带数字信号转换为模拟信号,并将其移频到所需的频率。

解调过程则通过检测输入信号的频率来还原原始的二进制数据流。

1.调制器设计:调制器将二进制数据流转换为模拟信号,并在不同的频率上调制这些信号。

常见的调制器设计包括频率锁相环(PLL)和直接数字频率合成(DDS)。

PLL使用反馈回路来产生一个输出信号,其频率与输入信号的相位差很小。

DDS则使用数字信号直接合成所需的频率。

2.频率选择器:频率选择器用于选择调制信号的频率。

通过控制频率选择器的开关或滤波器,可以选择不同的频率来代表0和1、频率选择器可以是可编程的,以便在需要时切换不同的调制频率。

3.解调器设计:解调器将传输信号转换为数字信号,使数据能够被读取和处理。

解调器通常包括一个带通滤波器和一个判决器。

带通滤波器用于滤除不需要的频率成分,使解调信号只包含所需的频率分量。

判决器则用于将接收到的信号映射到二进制数据流中的0和14.错误检测和纠正:在接收端,通常还需要实施错误检测和纠正机制来提高数据传输的可靠性。

常见的错误检测和纠正方法包括奇偶校验、循环冗余检测(CRC)和海明码。

2FSK调制解调技术在数字通信系统中得到了广泛的应用,特别是在无线通信领域。

它具有简单可靠的特点,适用于低复杂度的通信系统。

同时,2FSK调制解调技术也可以扩展为多级FSK调制解调技术,以提高数据传输速率和信号带宽利用率。

总之,2FSK调制解调是一种常见且有效的数字调制解调技术,其原理和设计涉及调制器设计、频率选择器、解调器设计以及错误检测和纠正等关键步骤。

这种技术在数字通信系统中具有广泛的应用,并且可以根据需要进行扩展和优化。

(完整版)通信原理课程设计-2ASK

(完整版)通信原理课程设计-2ASK

WU11 AN TEXTILE UNIVERSITY通信原理课程设计设计题目:2ASK信号的调制与解调姓名:徐胜王成龙班级:电子11203班学号:丄指导教师:李有科成绩评定:______________________设计题目:2ASK 传输系统的设计与仿真实现、课程设计的目的1)通过利用matlab simulink ,熟悉matlab simulink 仿真工具。

(2)通过课程设计来更好的掌握课本相关知识,熟悉2ASK勺调制与解调3)更好的了解通信原理的相关知识,磨练自己分析问题、动手创新等能力。

二、设计任务及要求1.掌握2ASK 解调原理及其实现方法,了解线性调制时信号的频谱变化;2.认识和理解通信系统,掌握信号是如何经过发端处理被送入信道然后在接收端还原;3.学会2ASK 传输系统的二级调制解调结构,测试2ASK 传输信号加入噪声后的误码率,分析2ASK 传输系统的抗噪声性能;三、设计报告1 前言现代通信系统要求通信距离远、通信容量大、传输质量好。

作为其关键技术之一的调制解调技术一直是人们研究的一个重要方向。

从最早的模拟调幅调频技术的日臻完善,到现在数字调制技术的广泛运用,使得信息的传输更为有效和可靠。

二进制数字振幅键控是一种古老的调制方式,也是各种数字调制的基础。

本课程设计主要是利用MATLAB!成环境下的Simulink仿真平台,设计一个2ASK调制与解调系统. 用示波器观察调制前后的信号波形; 用频谱分析模块观察调制前后信号频谱的变化;加上各种噪声源,用误码测试模块测量误码率;最后根据运行结果和波形来分析该系统性能。

通过Simulink 的仿真功能摸拟到了实际中的2ASK 调制与解调情况。

、2ASK 调制与解调原理2.1 2ASK 调制原理振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。

当数字基带信号为二进制时,贝U 为二进制振幅键控。

设发送的二进制符号序列由0、1序列组成,发送0符号的概率为P ,发送1符号的概率为1-P ,且相互独立。

#21二进制数字调制系统

#21二进制数字调制系统

莱斯分布
– 解调支路2输出: x0(t) ni2(t)nQ 2(t)
瑞利分布
2FSK 的误比特率(非相干解调)
x1(t)[AnI(t)2 ]nQ 2(t) x0(t) ni2(t)nQ 2(t)
• 如果x1(t)<x0(t)则出现误码: Pe 1 P ( x1 x 0 ) f 1 ( x1 ) f 0 ( x 0 )dx 1dx 0
2ASK 的误比特率(相干解调)
• 求误比特率
f 0( x )
f 1( x )
D
0
A
x
pe1p(xD)f1(x)dx
D
p e1
p e0
D


1 e
2sn
x p(x [2 sA n 2)2]d
x11er(fDA)
22
2sn

pe0p(xD) Df0(x)dx
1
• 式中:
率密度曲线的交点,即最佳判决点DG
s f0(x)
f 1 ( D G ) f 2 ( D G ) D G D G 0n
f 1( x )
s s f0
(
x)

x
s
2 n
f1(x)
x
2
e
x2
2s
2 n
I0(A2x)e(x22sn A 22)
n
n
0
p e1
D
p e0
DG
x
A2
2sn2
lnI0(Asn2D G)r

D
s 1-
D
x σn2
IO(
Ax)e(x22sn A 2 2)dx 2 n
2ASK 的误比特率(非相干解调)

2psk调制与解调实验报告

2psk调制与解调实验报告

竭诚为您提供优质文档/双击可除2psk调制与解调实验报告篇一:2psK解调实验报告实验二:2psK和QpsK(院、系)专业班课学号20XX20214420姓名谢显荣实验日期1、2psK实验一、实验目的运用mATLAb编程实现2psK调制过程,并且输出其调制过程中的波形,讨论其调制效果。

二、实验内容编写2psK调制仿真程序。

2psK二进制相移键控,简记为2psK或bpsK。

2psK信号码元的“0”和“1”分别用两个不同的初始相位0和π来表示,而其振幅和频率保持不变。

故2psK信号表示式可写为:s(t)=Acos(w0t+θ)式中,当发送“0”时,θ=0;当发送“1”时,θ=π。

或者写成:╱Acos(w0t)发送“0”时s(t)=╲Acos(w0t+π)发送“1”时由于上面两个码元的相位相反,故其波形的形状相同,但极性相反。

因此,2psK信号码元又可以表示成:╱Acosw0t发送“0”时s(t)=╲-Acosw0t发送“1”时任意给定一组二进制数,计算经过这种调制方式的输出信号。

程序书写要规范,加必要的注释;经过程序运行的调制波形要与理论计算出的波形一致。

三、实验原理数字信号的传输方式分为基带传输和带通传输,在实际应用中,大多数信道具有带通特性而不能直接传输基带信号。

为了使数字信号在带通信道中传输,必须使用数字基带信号对载波进行调制,以使信号与信道的特性相匹配。

这种用数字基带信号控制载波,把数字基带信号变换为数字带通信号的过程称为数字调制。

数字调制技术的两种方法:①利用模拟调制的方法去实现数字式调制,即把数字调制看成是模拟调制的一个特例,把数字基带信号当做模拟信号的特殊情况处理;②利用数字信号的离散取值特点通过开关键控载波,从而实现数字调制。

这种方法通常称为键控法,比如对载波的相位进行键控,便可获得相移键控(psK)基本的调制方式。

图1相应的信号波形的示例101调制原理数字调相:如果两个频率相同的载波同时开始振荡,这两个频率同时达到正最大值,同时达到零值,同时达到负最大值,它们应处于"同相"状态;如果其中一个开始得迟了一点,就可能不相同了。

2Psk调制解解调

2Psk调制解解调

目录1 引言 (1)1.1数字调制的意义 (1)1.2课程设计的目的 (1)1.3课程设计的基本任务和要求 (1)1.4设计平台 (2)2 设计原理 (4)2.1通信的概念 (4)2.2二进制移相键控(2PSK[1]) (5)3 设计步骤 (9)3.1 Simulink[1]工作环境 (9)3.2 2PSK的调制仿真 (10)3.3 2PSK的相干解调仿真 (14)3.4信道中加入高斯噪声仿真 (17)3.5信道中加入瑞利噪声仿真 (19)3.6信道中加入莱斯噪声仿真 (22)结束语 (26)致谢 (27)参考文献 (28)1 引言1.1数字调制的意义数字调制是指用数字基带信号对载波的某些参量进行控制,使载波的这些参量随基带信号的变化而变化。

根据控制的载波参量的不同,数字调制有调幅、调相和调频三种基本形式,并可以派生出多种其他形式。

由于传输失真、传输损耗以及保证带内特性的原因,基带信号不适合在各种信道上进行长距离传输。

为了进行长途传输,必须对数字信号进行载波调制,将信号频谱搬移到高频处才能在信道中传输。

因此,大部分现代通信系统都使用数字调制技术。

另外,由于数字通信具有建网灵活,容易采用数字差错控制技术和数字加密,便于集成化,并能够进入综合业务数字网(ISDN网),所以通信系统都有由模拟方式向数字方式过渡的趋势。

因此,对数字通信系统的分析与研究越来越重要,数字调制作为数字通信系统的重要部分之一,对它的研究也是有必要的。

通过对调制系统的仿真,我们可以更加直观的了解数字调制系统的性能及影响性能的因素,从而便于改进系统,获得更佳的传输性能。

1.2课程设计的目的通信原理是通信工程专业的一门骨干的专业课,是通信工程专业后续专业课的基础。

掌握通信原理课程的知识可使学生打下一个坚实的专业基础,可提高处理通信系统问题能力和素质。

由于通信工程专业理论深、实践性强,做好课程设计,对学生掌握本专业的知识、提高其基本能力是非常重要的。

二进制数字调制原理《通信原理》

二进制数字调制原理《通信原理》

二进制数字调制原理数字带通传输系统:包括数字调制和数字解调过程的数字传输系统。

数字调制:利用数字基带信号控制载波,把数字基带信号变换为数字带通信号的过程。

数字解调:通过解调器把带通信号还原成数字基带信号的过程。

二进制数字调制:调制信号是二进制数字基带信号的调制,其载波的幅度、频率和相位只有两种变化状态。

1.二进制振幅键控(1)2ASK的表达式2ASK信号的一般表达式其中若取则相应的2ASK信号就是OOK信号,其表达式为(2)2ASK的波形图7-1 2ASK/OOK信号时间波形(3)2ASK的产生方法①模拟调制法(相乘器法)图7-2 模拟调制法原理框图②键控法图7-3 键控法原理框图(4)2ASK的解调方法①非相干解调(包络检波法)图7-4 非相干解调法原理框图非相干解调过程的波形分析图7-5 非相干解调过程的时间波形②相干解调(同步检测法)图7-6 相干解调法原理框图(5)2ASK的功率谱密度①表达式②示意图图7-7 2ASK信号的功率谱密度示意图③特性a.2ASK信号的功率谱由连续谱和离散谱两部分组成;连续谱取决于g(t)经线性调制后的双边带谱,而离散谱由载波分量确定。

b.2ASK信号的带宽B2ASK是基带信号带宽的2倍,即其中,(码元速率)。

2.二进制频移键控(1)2FSK的表达式2FSK信号的一般表达式为式中,和分别是第n个信号码元的初始相位,在频移键控中,和不携带信息,通常令和均为0。

所以可简化为(2)2FSK的波形图7-8 2FSK信号的时间波形(3)2FSK的产生方法①模拟调频法产生的2FSK信号在相邻码元之间的相位是连续变化的,称为连续相位FSK(CPFSK)。

②键控法图7-9 键控法产生2FSK信号的原理图产生的2FSK信号相邻码元之间的相位不一定连续。

(4)2FSK的解调方法①非相干解调图7-10 非相干解调法原理框图②相干解调图7-11 相干解调法原理框图(5)2FSK的功率谱密度①表达式②示意图图7-12 相位不连续2FSK信号的功率谱示意图③特性a.相位不连续2FSK信号的功率谱由连续谱和离散谱组成;连续谱由两个中心位于f1和f2处的双边谱叠加,离散谱位于两个载频f1和f2处。

2ASK调制解调系统课程设计(用SystemView仿真)

2ASK调制解调系统课程设计(用SystemView仿真)

通信原理课程设计论文2ASK调制解调系统学号:姓名:班 级: 指导老师:日 期:2008年12月14日一、二进制幅度键控(2ASK )系统的建模与设计的分析 1、 调制方法数字调幅调制又称为幅度(ASK ),二进制幅度键控记作2ASK 。

2ASK 是利用代表数字信息“0”或“1”的基带脉冲去键控一个连续的载波,使载波时断时续的输出。

有载波输出时表示“1”。

无载波输出时表示发送“0”。

2ASK 信号可表示为:()t t s t ce ωcos )(0= (1)式子中,c ω为载波角频率。

()∑-=nn nT t g a t s )(0 (2)其中,)(t g 是持续时间为0T 、高度为1的矩形脉冲,常称为门函数;n a 为二进制数字n a =⎩⎨⎧-),出现的概率为(,出现的概率为P P 101 (3)2ASK 信号的产生方法(调制方法)有两种:相乘法;另一种是键控法.本论文使用的是相乘法。

调制原理图如下:()−→−t s 乘法器−−→−)(0t e↑ t 0cos ω相乘法2、 解调方法:想干解调;非想干解调。

本论文选择第二种。

二、仿真分析1,SystemView 软件介绍SystemView 是美国ELANIX 公司推出的,基于Windows 环境下运行的用于系统仿真分析的可视化软件工具,它使用功能模块(Token)去描述程序,无需与复杂的程序语言打交道,不用写一句代码即可完成各种系统的设计与仿真,快速地建立和修改系统、访问与调整参数,方便地加入注释。

利用System View,可以构造各种复杂的模拟、数字、数模混合系统,各种多速率系统,因此,它可用于各种线性或非线性控制系统的设计和仿真。

用户在进行系统设计时,只需从System View配置的图标库中调出有关图标并进行参数设置,完成图标间的连线,然后运行仿真操作,最终以时域波形、眼图、功率谱等形式给出系统的仿真分析结果。

2、仿真参数设置2ASK信号的中心载波频率设置为f=20HZ.由于振幅是0-1V故幅度设置为0.5V,并向上偏移0.5V.系统的时间设置:如下图3、2ASK信号调制与解调的仿真原理图4、仿真结果如下调制信号显示(t1):已调信号显示(t12):载波信号显示(t15):全波整流器显示(t13):低通滤波显示(t14):解调信号显示(t11)OverlayWaterfall(High=2.1)三、心得体会通过仿真软件SystemView学习,和对2ASK非相干解调的理解,经过多次测试最终完成设计任务。

2ASK解调

2ASK解调

前言通信即信息的传送和接收,它实现了人与人之间信息的远距离传输,通信经历了很长的发展史,早在远古时期,人们就通过简单的语言、壁画等方式交换信息,到现在,人们通过手机,电脑等方式进行交流,从以前的复杂迟缓到现在的简单快捷,可见通信给人类带来的作用很明显,当然也是很有益处的。

本次课程设计要完成的2ASK的解调,实际上它包括了两个步骤,即2ASK的调制和解调,调制过程是把基带信号变成调制信号,即把数字信号变成模拟信号进行传输,解调过程即把基带信号从调制信号中还原出来,即实现了接收过程,可见这个过程体现了通信的传输和接收过程,具有一定的代表性。

通信的功能不仅仅限于声音的传输,还有人物画面的传输,如视频聊天,能把远在千里之外的两个人的距离大大缩短,就好像面对面聊天一样,可见通信的作用之远大。

既然通信有如此大的好处,那么我们应该相信它的前景定是很光明,很美好。

作为一名以通信作为主修课程的我们,定要学习好自己所修的课程,不仅为了适应这个社会的发展趋势,更为充实自己。

1第一章设计内容及要求1.1 设计内容及要求设计题目:2ASK解调系统设计内容及要求:(1)掌握ASK的原理;(2)采用VHDL编写相关程序,产生调制信号;(3)设计分频器、寄存器、计数器、判决等模块,还原基带信号。

23 第二章 系统的组成及工作原理本次实验设计为设计一2ASK 解调系统,它实际上包括调制和解调两个过程:2.1 2ASK 调制原理及设计方法数字幅度调制又称幅度键控(ASK ),二进制幅度键控记作2ASK 。

2ASK 是利用代表数字信息“0”或“1”的基带矩形脉冲去键控一个连续的载波,使载波时断时续地输出。

有载波输出时表示发送“1”,无载波输出时表示发送“0”。

借助于通信原理教材中幅度调制的原理,2ASK 信号可表示为:t e c 0s(t)cosw = (1.1)式中,cw 为载波角频率,s (t )为单极性NRZ 矩形脉冲序列)()(s nn nT t g a t s -=∑ (1.2)其中,g (t )是持续时间为s T 、高度为1的矩形脉冲,常称为门函数, n a是第n 个电平取值若取{p1p -10,概率为,概率为=n a (1.3)2ASK/OOK 信号的产生方法通常有两种,模拟调制法(相乘器法)和键控法,如下图(a )为一般的模拟幅度调制方法,用乘法器实现;图(b )是一种数字键控法,其中的开关电路受s (t )控制。

(完整word版)2DPSK的调制与解调要点

(完整word版)2DPSK的调制与解调要点

摘要在现代通信技术中,因为基于数字信号的数据传输优于模拟信号的传输,所以数字信号的传输显得越来越重要。

虽然近距离时我们可以利用数字基带信号直接传输,但是进行远距离传输时必须将基带信号调制到高频处.为了使数字信号能够在信道中传输,要求信道应具有高通形式的传输特性。

然而,在实际信道中,大多数信道具有带通传输特性,数字信号不能直接在这种带通传输特特性的信道中传输,因此,必须用数字信号对载波进行调制,产生各种已调信号。

我们通常采用数字键控的方法来实现数字调制信号,所以又将其称为键控法。

当调制信号采用二进制数字信号时,这种调制就被称为二进制数字调制。

最常用的二进制数字调制方式有二进制振幅键控、二进制移频键控和二进制移相键控。

其中二进制移相键控又包括两种方式:绝对移相键控(2PSK)和相对(差分)移相方式(2DPSK ).在二进制数字调制中,当正弦载波的相位随二进制数字基带信号离散变化时,就产生了二进制移相键控,即所谓的绝对移相键控(2PSK)。

虽然绝对移相键控的实现方法较为简单,但是却存在一个缺点,即我们所说的倒“ "现象.因此,在实际中一般不采用2PSK 方式,而采用2DPSK方式对数字信号进行调制解调。

本文主要讨论关于2DPSK的调制解调。

并将其与MATLAB结合进行研究和仿真。

关键字:调制解调 2DPSK MATLAB仿真目录摘要 (1)一、2DPSK原理介绍 01。

12DPSK的基本原理: 01。

22DPSK的调制原理: (1)1。

32DPSK的解调原理: (2)1。

3.1 极性比较法: (4)1。

3.2 相位比较法: (4)二、系统设计 (5)2。

1调制与解调原理 (5)2.22DPSK调制解调总原理图 (6)其2DPSK调制与解调信号在加入高斯噪声前后差别 (7)2。

3DPSK调制与解调波形图 (7)三、系统仿真 (7)3.1仿真程序 (7)3。

22DPSK模拟调制和差分相干解调法仿真图 (10)3。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

二进制数字调制与解调系统的设计MATLAB 及SIMULINK 建模环境简介MATLAB 是美国MathWorks 公司出品的商业数学软件,用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境,主要包括MATLAB 和SIMULINK 两大部分。

Simulink 是MATLAB 最重要的组件之一,它提供一个动态系统建模、仿真和综合分析的集成环境。

在该环境中,无需大量书写程序,而只需要通过简单直观的鼠标操作,就可构造出复杂的系统。

Simulink 具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点,并基于以上优点Simulink 已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。

同时有大量的第三方软件和硬件可应用于或被要求应用于Simulink 。

Simulink 是MATLAB 中的一种可视化仿真工具, 是一种基于MATLAB 的框图设计环境,是实现动态系统建模、仿真和分析的一个软件包,被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。

Simulink 可以用连续采样时间、离散采样时间或两种混合的采样时间进行建模,它也支持多速率系统,也就是系统中的不同部分具有不同的采样速率。

为了创建动态系统模型,Simulink 提供了一个建立模型方块图的图形用户接口(GUI) ,这个创建过程只需单击和拖动鼠标操作就能完成,它提供了一种更快捷、直接明了的方式,而且用户可以立即看到系统的仿真结果。

数字通信系统的基本模型从消息传输角度看,该系统包括了两个重要交换,即消息与数字基带信号之间的交换,数字基带信号与信道信号之间的交换.通常前一种交换由发收端设备完成.而后一种交换则由调制和解调完成.数字通信系统模型一、2ASK 调制解调基本原理2ASK 是利用载波的幅度变化来传递数字信息,而其频率和初始相位保持不变。

其信号表达式为: ,S (t)为单极性数字基带信号。

t t S t e cωcos )()(0⋅=2ASK幅移键控幅移键控(ASK)相当于模拟信号中的调幅,只不过与载频信号相乘的是二进数码而已。

幅移就是把频率、相位作为常量,而把振幅作为变量,信息比特是通过载波的幅度来传递的。

由于调制信号只有0或1两个电平,相乘的结果相当于将载频或者关断,或者接通,它的实际意义是当调制的数字信号"1时,传输载波;当调制的数字信号为"0"时,不传输载波。

由图可以看出2ASK信号的时间波形e2ASK(t)随二进制基带信号s(t)通断变化。

所以又被称为通断键控信号2ASK信号的产生方法通常有两种:模拟调制法和键控法。

模拟调制法使用乘法器实现键控法使用开关电路实现2ASK的调制方法2ASK有两种基本解调方法:相干解调法(同步检测法)和非相干解调法(包络检波法)。

相干解调需要将载频位置的已调信号频谱重新搬回原始基带位置,因此用相乘器与载波相乘来实现。

为确保无失真还原信号,必须在接收端提供一个与调制载波严格同步的本地载波,这是整个解调过程能否顺利完好进行的关键。

相干解调非相干解调2ASK信号非相干解调过程的时间波形振幅键控是利用载波的幅度变化来传递数字信息,而频率和初始相位保持不变。

在2ASK中:S2ask=m(t)*cos(2*pi*f*t),其中m(t)为数字信号,后者为载波。

载波在二进制基带信号控制下通断变化,所以又叫通-断键控(OOK)。

2ASK的产生方法有两种:模拟调制和键控法而解调也有两中基本方式:非相干解调(包络检波)和相干解调(同步检测法)DS2ask=s(t)*cos(2*pi*f*t)=0.5*m(t)+0.5*m(t)*cos(2*wc*t)乘以相干载波后,只要滤去高频部分就可以了本次仿真使用相干解调方式:2ask信号→带通滤波器与→与载波相乘→低通滤波器→抽样判决→输出以下就是matlab的仿真结果极其频谱图(省去了带通filter)可以看到解调后的信号与信源有一定的延时。

通过观察频谱图,用放大镜可以清楚的看到,2ask实现了频谱的搬移,将基带信号搬移到了fc=150hz的频率上,而且若只计频谱的主瓣则有:B2ask=2fs,fs=1/Ts其中Ts为一个码元宽度即:2ask信号的传输带宽是码元传输速率的2倍Matlab程序实现clc;clear all;close all;%信源a=randint(1,15,2);t=0:0.001:0.999;m=a(ceil(15*t+0.01));subplot(511)plot(t,m);axis([0 1.2 -0.2 1.2]);title('信源');%载波f=150;carry=cos(2*pi*f*t);%2ASK调制st=m.*carry;subplot(512);plot(t,st)axis([0 1.2 -1.2 1.2])title('2ASK信号')%加高斯噪声nst=awgn(st,70);%解调部分nst=nst.*carry;subplot(513)plot(t,nst)axis([0 1.2 -0.2 1.2]);title('乘以相干载波后的信号')%低通滤波器设计wp=2*pi*2*f*0.5;ws=2*pi*2*f*0.9;Rp=2;As=45;[N,wc]=buttord(wp,ws,Rp,As,'s'); [B,A]=butter(N,wc,'s');%低通滤波h=tf(B,A); %转换为传输函数dst=lsim(h,nst,t);subplot(514)plot(t,dst)axis([0 1.2 -0.2 1.2]);title('经过低通滤波器后的信号'); %判决器k=0.25;pdst=1*(dst>0.25);subplot(515)plot(t,pdst)axis([0 1.2 -0.2 1.2]);title('经过抽样判决后的信号')%频谱观察%调制信号频谱T=t(end);df=1/T;N=length(st);f=(-N/2:N/2-1)*df;sf=fftshift(abs(fft(st)));figure(2)subplot(411)plot(f,sf)title('调制信号频谱')%信源频谱mf=fftshift(abs(fft(m)));subplot(412)plot(f,mf)title('信源频谱')% 乘以相干载波后的频谱mmf=fftshift(abs(fft(nst))); subplot(413)plot(f,mmf)title('乘以相干载波后的频谱') %经过低通滤波后的频谱dmf=fftshift(abs(fft(dst))); subplot(414)plot(f,dmf)title('经过低通滤波后的频谱');二、2FSK 调制解调频移键控是利用载波的频率来传递数字信号,在2FSK 中,载波的频率随着二进制基带信号在f1和f2两个频率点间变化,频移键控是利用载波的频移变化来传递数字信息的。

在2FSK 中,载波的频率随基带信号在f1和f2两个频率点间变化。

故其表达式为:{)cos()cos(212)(n n t A t A FSK t e ϕωθω++=典型波形如下图所示。

由图可见。

2FSK 信号可以看作两个不同载频的ASK 信号的叠加。

因此2FSK 信号的时域表达式又可以写成:)cos()]([)cos(])([)(2_12n s nn n ns n FSK t nT t g a t nT t g a t s ϕωθω+-++-=∑∑1111tak s 1(t)cos (w1t+θn ) s 2(t) s 1(t) co s(w1t +θn )cos (w2t+φn)s 2(t) cos (w2t+φn)2FSK 信号tttttt2FSK 数字系统的调制原理2FSK 调制就是使用两个不同的频率的载波信号来传输一个二进制信息序列。

可以用二进制“1”来对应于载频f1,而“0”用来对应于另一相载频w2的已调波形,而这个可以用受矩形脉冲序列控制的开关电路对两个不同的独立的频率源w1、f2进行选择通。

如下原理图:载波 f12FS K输出信号载波 f2二进制数据2FS K的调制原理图2FSK的解调方式2FSK的解调方式有两种:相干解调方式和非相干解调方式.下面我们将详细的介绍:1 非相干解调经过调制后的2FSK数字信号通过两个频率不同的带通滤波器f1、f2滤出不需要的信号,然后再将这两种经过滤波的信号分别通过包络检波器检波,最后将两种信号同时输入到抽样判决器同时外加抽样脉冲,最后解调出来的信号就是调制前的输入信号。

其原理图如下图所示:带通滤波器 F1包络检波器输入输出抽样脉冲抽样判决器带通滤波器 F2包络检波器非相干方式原理图2 相干解调根据已调信号由两个载波f1、f2调制而成,则先用两个分别对f1、f2带通的滤波器对已调信号进行滤波,然后再分别将滤波后的信号与相应的载波f1、f2相乘进行相干解调,再分别低通滤波、用抽样信号进行抽样判决器即可。

原理图如下:输入带通滤波器 F1带通滤波器 F2cos2π f1t相乘器低通滤波器低通滤波器抽样脉冲抽样判决器输出cos2π f2t相乘器相干方式原理图Matlab程序实现Fc=150; %载频Fs=40; %系统采样频率Fd=1; %码速率N=Fs/Fd;df=10;numSymb=25;%进行仿真的信息代码个数M=2; %进制数SNRpBit=60;%信噪比SNR=SNRpBit/log2(M);%60seed=[12345 54321];numPlot=15;x=randsrc(numSymb,1,[0:M-1]);%产生25个二进制随机码figure(1)stem([0:numPlot-1],x(1:numPlot),'bx');%显示15个码元,杆图,从x的前十五个随机数中选取title('二进制随机序列')xlabel('Time');ylabel('Amplitude');%调制y=dmod(x,Fc,Fd,Fs,'fsk',M,df);%数字带通调制numModPlot=numPlot*Fs; %15*40t=[0:numModPlot-1]./Fs;%数组除法(仿真时间)figure(2)plot(t,y(1:length(t)),'b-');axis([min(t) max(t) -1.5 1.5]);title('调制后的信号')xlabel('Time');ylabel('Amplitude');%在已调信号中加入高斯白噪声randn('state',seed(2)); %生成-2到+2之间的随机数矩阵y=awgn(y,SNR-10*log10(0.5)-10*log10(N),'measured',[],'dB');%在已调信号中加入高斯白噪声figure(3)plot(t,y(1:length(t)),'b-');%画出经过信道的实际信号axis([min(t) max(t) -1.5 1.5]);title('加入高斯白噪声后的已调信号')xlabel('Time');ylabel('Amplitude');%相干解调figure(4)z1=ddemod(y,Fc,Fd,Fs,'fsk/eye',M,df);title('相干解调后的信号的眼图')%带输出波形的相干M元频移键控解调figure(5)stem([0:numPlot-1],x(1:numPlot),'bx');hold on;stem([0:numPlot-1],z1(1:numPlot),'ro');hold off;axis([0 numPlot -0.5 1.5]);title('相干解调后的信号原序列比较')legend('原输入二进制随机序列','相干解调后的信号')xlabel('Time');ylabel('Amplitude');%非相干解调figure(6)z2=ddemod(y,Fc,Fd,Fs,'fsk/eye/noncoh',M,df);title('非相干解调后的信号的眼图')%带输出波形的非相干M元频移键控解调figure(7)stem([0:numPlot-1],x(1:numPlot),'bx');hold on;stem([0:numPlot-1],z2(1:numPlot),'ro');hold off;axis([0 numPlot -0.5 1.5]);title('非相干解调后的信号')legend('原输入二进制随机序列','非相干解调后的信号')xlabel('Time');ylabel('Amplitude');%误码率统计[errorSym ratioSym]=symerr(x,z1);figure(8)simbasebandex([0:1:5]);title('相干解调后误码率统计')[errorSym ratioSym]=symerr(x,z2);figure(9)simbasebandex([0:1:5]);title('非相干解调后误码率统计')%滤除高斯白噪声Delay=3;R=0.5;PropD=0; %滞后3s[yf,tf]=rcosine(Fd,Fs,'fir',R,Delay); %升余弦函数[yo2,to2]=rcosflt(y,Fd,Fs,'filter',yf);%加入高斯白噪声后的已调信号和经过升余弦滤波器后的已调信号t=[0:numModPlot-1]./Fs;figure(10)plot(t,y(1:length(t)),'r-');hold on;plot(to2,yo2,'b-');%滤出带外噪声hold off;axis([0 30 -1.5 1.5]);xlabel('Time');ylabel('Amplitude');legend('加入高斯白噪声后的已调信号','经过升余弦滤波器后的已调信号') title('升余弦滤波前后波形比较')eyediagram(yo2,N);%眼图title('加入高斯白噪声后的已调信号的眼图')仿真结果三、2psk信号调制解调2psk信号的调制不能采用包络检测的方法,只能进行相干解调,其原理框图如下:不考虑噪声时,带通滤波器输出可以表示为y(t)=cos(wct+Φn)式中Φn为2psk信号某一码元的初相。
