FM调制解调系统设计与仿真lin
FM调制与解调系统课程设计报告
FM调制与解调系统的设计摘要：调频和调相是广泛采用的两种调角的基本调制方式。
其中调频（FM）是载波信号的频率按调制信号的规律变化；调相（PM）是载波信号的相位按调制信号的规律变化。
两种调制方式都表现为信号的瞬时相位受到调变。
调频波的解调称为鉴频；调相波的解调称为鉴相。
在掌握模拟系统FM和PM调制与解调原理和设计方法的基础上，可以通过MATLAB进行编程仿真实现对系统的时域、频域特性分析，可以通过Simulink动态建模和Labview虚拟仪器对系统进行仿真，检测所设计系统的功能，还可以通过GUI设计实现针对该系统的图形用户界面。
关键词：调制，解调，系统，仿真一、课题的目的本课程设计课题主要研究FM 调制与解调模拟系统的理论设计和软件仿真方法。
通过完成本课题的设计，拟主要达到以下几个目的：1．掌握模拟系统FM 调制与解调的原理。
2．掌握模拟系统FM 调制与解调的设计方法；3．掌握应用MATLAB分析系统时域、频域特性的方法，进一步锻炼应用Matlab进行编程仿真的能力；4．熟悉基于Simulink的动态建模和仿真的步骤和过程；5．了解基于LabVIEW虚拟仪器的特点和使用方法，熟悉采用LabVIEW进行仿真的方法。
二、课题任务设计FM调制与解调模拟系统，仿真实现相关功能。
包括: 可实现单音调制的FM调制及解调、PM调制及解调的系统设计及仿真，要求给出系统的设计框图、源程序代码及仿真结果，并要求给出程序的具体解释说明，记录系统的各个输出点的波形和频谱图。
具体内容为：(1）设计FM调制与解调、PM调制与解调的模拟系统，给出系统的原理框图,对系统的主要参数进行设计说明。
(2）采用Matlab语言设计相关程序,实现系统的功能，要求采用两种方式进行仿真，即直接采用Matlab语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。
要求采用两种以上调制信号源进行仿真，并记录系统的各个输出点的波形和频谱图。
FM调制及解调系统仿真设计方案

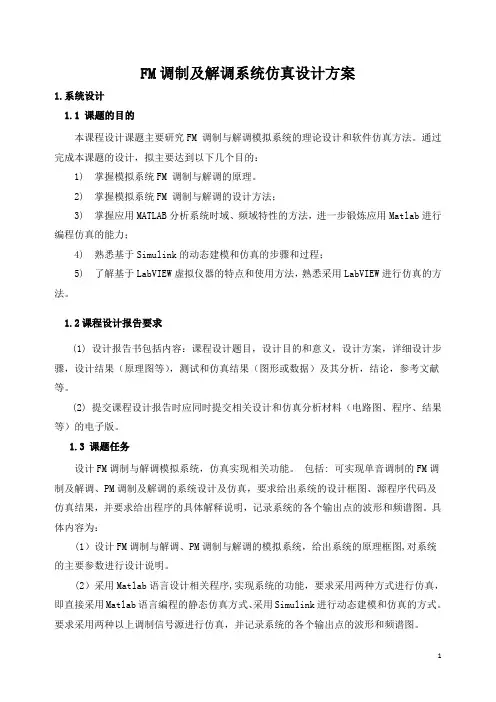

FM调制及解调系统仿真设计方案1.系统设计1.1 课题的目的本课程设计课题主要研究FM 调制与解调模拟系统的理论设计和软件仿真方法。
通过完成本课题的设计，拟主要达到以下几个目的：1) 掌握模拟系统FM 调制与解调的原理。
2) 掌握模拟系统FM 调制与解调的设计方法；3) 掌握应用MATLAB分析系统时域、频域特性的方法，进一步锻炼应用Matlab进行编程仿真的能力；4) 熟悉基于Simulink的动态建模和仿真的步骤和过程；5) 了解基于LabVIEW虚拟仪器的特点和使用方法，熟悉采用LabVIEW进行仿真的方法。
1.2课程设计报告要求(1) 设计报告书包括内容：课程设计题目，设计目的和意义，设计方案，详细设计步骤，设计结果（原理图等），测试和仿真结果（图形或数据）及其分析，结论，参考文献等。
(2) 提交课程设计报告时应同时提交相关设计和仿真分析材料（电路图、程序、结果等）的电子版。
1.3 课题任务设计FM调制与解调模拟系统，仿真实现相关功能。
包括: 可实现单音调制的FM调制及解调、PM调制及解调的系统设计及仿真，要求给出系统的设计框图、源程序代码及仿真结果，并要求给出程序的具体解释说明，记录系统的各个输出点的波形和频谱图。
具体内容为：(1）设计FM调制与解调、PM调制与解调的模拟系统，给出系统的原理框图,对系统的主要参数进行设计说明。
(2）采用Matlab语言设计相关程序,实现系统的功能，要求采用两种方式进行仿真，即直接采用Matlab语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。
要求采用两种以上调制信号源进行仿真，并记录系统的各个输出点的波形和频谱图。
(3)采用LabVIEW进行仿真设计,实现系统的功能,要求给出系统的前面板和框图，采用两种以上调制信号源进行仿真，并记录仿真结果。
(4)要求对系统的时域、频域特性进行分析，并与理论设计结果进行比较分析。
(5)对系统功能进行综合测试，整理数据，撰写设计报告。
matlab FM调制与解调

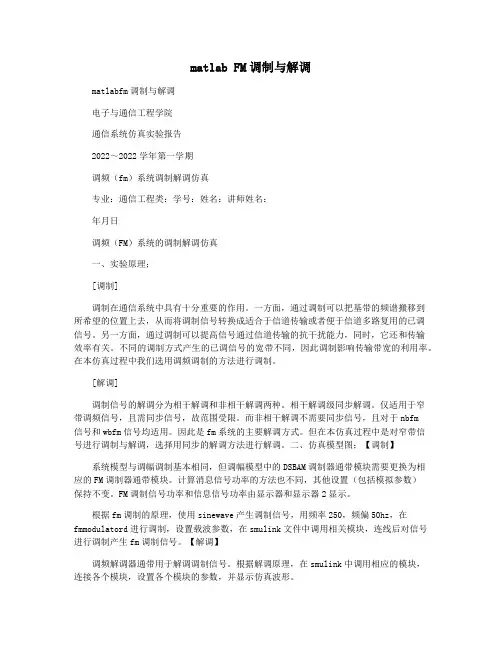

matlab FM调制与解调matlabfm调制与解调电子与通信工程学院通信系统仿真实验报告2022～2022学年第一学期调频（fm）系统调制解调仿真专业：通信工程类：学号：姓名：讲师姓名：年月日调频（FM）系统的调制解调仿真一、实验原理；[调制]调制在通信系统中具有十分重要的作用。
一方面，通过调制可以把基带的频谱搬移到所希望的位置上去，从而将调制信号转换成适合于信道传输或者便于信道多路复用的已调信号。
另一方面，通过调制可以提高信号通过信道传输的抗干扰能力，同时，它还和传输效率有关。
不同的调制方式产生的已调信号的宽带不同，因此调制影响传输带宽的利用率。
在本仿真过程中我们选用调频调制的方法进行调制。
[解调]调制信号的解调分为相干解调和非相干解调两种。
相干解调级同步解调。
仅适用于窄带调频信号，且需同步信号，故范围受限。
而非相干解调不需要同步信号，且对于nbfm信号和wbfm信号均适用。
因此是fm系统的主要解调方式。
但在本仿真过程中是对窄带信号进行调制与解调，选择用同步的解调方法进行解调。
二、仿真模型图；【调制】系统模型与调幅调制基本相同，但调幅模型中的DSBAM调制器通带模块需要更换为相应的FM调制器通带模块。
计算消息信号功率的方法也不同，其他设置（包括模拟参数）保持不变。
FM调制信号功率和信息信号功率由显示器和显示器2显示。
根据fm调制的原理，使用sinewave产生调制信号，用频率250，频偏50hz，在fmmodulatord进行调制，设置载波参数，在smulink文件中调用相关模块，连线后对信号进行调制产生fm调制信号。
【解调】调频解调器通带用于解调调制信号。
根据解调原理，在smulink中调用相应的模块，连接各个模块，设置各个模块的参数，并显示仿真波形。
三、结果分析；【fm调制】实验效果截图原始信号波形已调信号。
FM调制与解调系统的设计

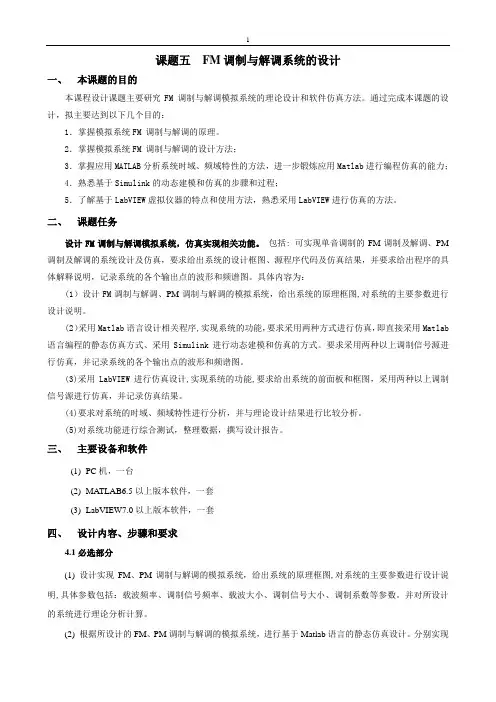

课题五FM调制与解调系统的设计一、本课题的目的本课程设计课题主要研究FM 调制与解调模拟系统的理论设计和软件仿真方法。
通过完成本课题的设计，拟主要达到以下几个目的：1．掌握模拟系统FM 调制与解调的原理。
2．掌握模拟系统FM 调制与解调的设计方法；3．掌握应用MATLAB分析系统时域、频域特性的方法，进一步锻炼应用Matlab进行编程仿真的能力；4．熟悉基于Simulink的动态建模和仿真的步骤和过程；5．了解基于LabVIEW虚拟仪器的特点和使用方法，熟悉采用LabVIEW进行仿真的方法。
二、课题任务设计FM调制与解调模拟系统，仿真实现相关功能。
包括:可实现单音调制的FM调制及解调、PM 调制及解调的系统设计及仿真，要求给出系统的设计框图、源程序代码及仿真结果，并要求给出程序的具体解释说明，记录系统的各个输出点的波形和频谱图。
具体内容为：(1）设计FM调制与解调、PM调制与解调的模拟系统，给出系统的原理框图,对系统的主要参数进行设计说明。
(2）采用Matlab语言设计相关程序,实现系统的功能，要求采用两种方式进行仿真，即直接采用Matlab 语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。
要求采用两种以上调制信号源进行仿真，并记录系统的各个输出点的波形和频谱图。
(3)采用LabVIEW进行仿真设计,实现系统的功能,要求给出系统的前面板和框图，采用两种以上调制信号源进行仿真，并记录仿真结果。
(4)要求对系统的时域、频域特性进行分析，并与理论设计结果进行比较分析。
(5)对系统功能进行综合测试，整理数据，撰写设计报告。
三、主要设备和软件(1)PC机，一台(2)MATLAB6.5以上版本软件，一套(3)LabVIEW7.0以上版本软件，一套四、设计内容、步骤和要求4.1必选部分(1) 设计实现FM、PM调制与解调的模拟系统，给出系统的原理框图,对系统的主要参数进行设计说明,具体参数包括：载波频率、调制信号频率、载波大小、调制信号大小、调制系数等参数。
FM信号的MATLAB仿真设计

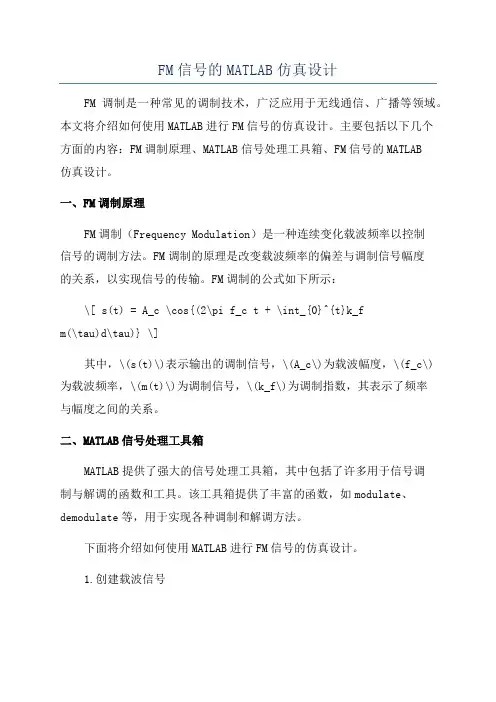

FM信号的MATLAB仿真设计FM调制是一种常见的调制技术，广泛应用于无线通信、广播等领域。
本文将介绍如何使用MATLAB进行FM信号的仿真设计。
主要包括以下几个方面的内容：FM调制原理、MATLAB信号处理工具箱、FM信号的MATLAB仿真设计。
一、FM调制原理FM调制（Frequency Modulation）是一种连续变化载波频率以控制信号的调制方法。
FM调制的原理是改变载波频率的偏差与调制信号幅度的关系，以实现信号的传输。
FM调制的公式如下所示：\[ s(t) = A_c \cos{(2\pi f_c t + \int_{0}^{t}k_fm(\tau)d\tau)} \]其中，\(s(t)\)表示输出的调制信号，\(A_c\)为载波幅度，\(f_c\)为载波频率，\(m(t)\)为调制信号，\(k_f\)为调制指数，其表示了频率与幅度之间的关系。
二、MATLAB信号处理工具箱MATLAB提供了强大的信号处理工具箱，其中包括了许多用于信号调制与解调的函数和工具。
该工具箱提供了丰富的函数，如modulate、demodulate等，用于实现各种调制和解调方法。
下面将介绍如何使用MATLAB进行FM信号的仿真设计。
1.创建载波信号首先，需要创建一个载波信号。
可以使用MATLAB的sin函数生成一个正弦信号作为载波信号。
假设载波频率为1000Hz，采样频率为8000Hz，持续时间为1秒，代码如下：\[f_c=1000;\]\[ fs = 8000; \]\[ t = 0:1/fs:1; \]\[ carrier = sin(2*pi*f_c*t); \]2.创建调制信号然后，需要创建一个调制信号。
仿真中常用的调制信号包括正弦信号、方波信号、三角波信号等。
这里以正弦信号为例，假设调制信号频率为200Hz，代码如下：\[f_m=200;\]\[ modulation = sin(2*pi*f_m*t); \]3.进行FM调制接下来，使用MATLAB的modulate函数对载波信号进行FM调制。
FM频率调制解调电路的设计和制作
FM调制的基础技术调变电路为可以将信号波(音频信号等)等乘载在电波上传送的电路。
也即是将载波(carrie r)利用信号波加以变形，然后传送出去。
在本文中，将针对调变电路中最常使用到的FM调变(F requency Modulation……频率调变)，以及解调(回复到原来的信号)的技术加以说明。
FM调变方式为将载波频率变化而后传送的方式。
FM调变的基础技术FM调变的理论图1所示的为FM调变的考查方法。
其中的Vc为载波，Vs真为信号波。
对于各信号可以如下表示。
图1 FM调变(FM调变为利用信号而改变频率。
由于振幅为一定，较容易去除噪声成分。
)此时的载波频率fc称之为中心频率。
今将此一载波做FM调变。
也即是，使载波频率fc会随着信号波的大小而改变。
频率变化时角频率w也会变化，因此，或者此时的频率变化△f称之为最大频率偏移。
经过调变后的信号，称之为被调变波Vm，可以用下式子表示。
被调变波Vm会随信号波Vs而变化，其瞬间相位为时间积分。
因此，相位角成为所以，被调变波Vm可以如下表示，此时的称之为调变指数。
FM调变波所占有的频带宽FM调变波所占有的频带宽会随着调变指数(△f/fs)的增大而扩宽。
FM调变波的频谱分布范围很广，而只对于存在有95%以上的能量的频带称之为Carson频带宽。
在此，对于占有频带宽B W可以概略计算如下。
△f：最大频率偏移fsm：信号波的最大频率图2所示的为△f=±75kHz，fsm=15KHz时的占有频带宽BW。
图2 FM调变波所占有的频带宽(FM调变波的频率能量为无限大扩广，而其能量成分几乎存在于2△f+2fs)图3 利用可变电容二极管做成FM调变的实验(将振荡电路的电容器改为可变电容二极管时，便可以做简单的FM调变。
将△V(电压变化)政变成为△f(频率变化)。
FM调变电路的实验FM调变电路为将信号波的电压变化(△v)变换成为频率变化。
在此举一简单的调变电路为例子说明。
基于matlab的fm系统调制与解调的仿真课程设计
基于matlab的fm系统调制与解调的仿真课程设计课程设计题目：基于MATLAB的FM系统调制与解调的仿真一、设计任务与要求1.设计并实现一个简单的FM（调频）调制和解调系统。
2.使用MATLAB进行仿真，分析系统的性能。
3.对比和分析FM调制和解调前后的信号特性。
二、系统总体方案1.系统组成：本设计包括调制器和解调器两部分。
调制器将低频信号调制到高频载波上，解调器则将已调制的信号还原为原始的低频信号。
2.调制方式：采用线性FM调制方式，即将低频信号直接控制高频载波的频率变化。
3.解调方式：采用相干解调，通过与本地载波信号相乘后进行低通滤波，以恢复原始信号。
三、调制器设计1.实现方式：使用MATLAB中的modulate函数进行FM调制。
2.参数设置：选择合适的载波频率、调制信号频率以及调制指数。
3.仿真分析：观察调制后的频谱变化，并分析其特性。
四、解调器设计1.实现方式：使用MATLAB中的demodulate函数进行FM解调。
2.参数设置：选择与调制器相同的载波频率、低通滤波器参数等。
3.仿真分析：观察解调后的频谱变化，并与原始信号进行对比。
五、系统性能分析1.信噪比（SNR）分析：通过改变输入信号的信噪比，观察解调后的输出性能，绘制信噪比与误码率（BER）的关系曲线。
2.调制指数对性能的影响：通过改变调制指数，观察输出信号的性能变化，并分析其影响。
3.动态范围分析：分析系统在不同输入信号幅度下的输出性能，绘制动态范围曲线。
六、实验数据与结果分析1.实验数据收集：根据设计的系统方案进行仿真实验，记录实验数据。
2.结果分析：根据实验数据，分析系统的性能指标，并与理论值进行对比。
总结实验结果，提出改进意见和建议。
七、结论与展望1.结论：通过仿真实验，验证了基于MATLAB的FM系统调制与解调的可行性。
实验结果表明，设计的系统具有良好的性能，能够实现低频信号的FM调制和解调。
通过对比和分析，得出了一些有益的结论，为进一步研究提供了基础。
FM调制与解调系统课程设计报告

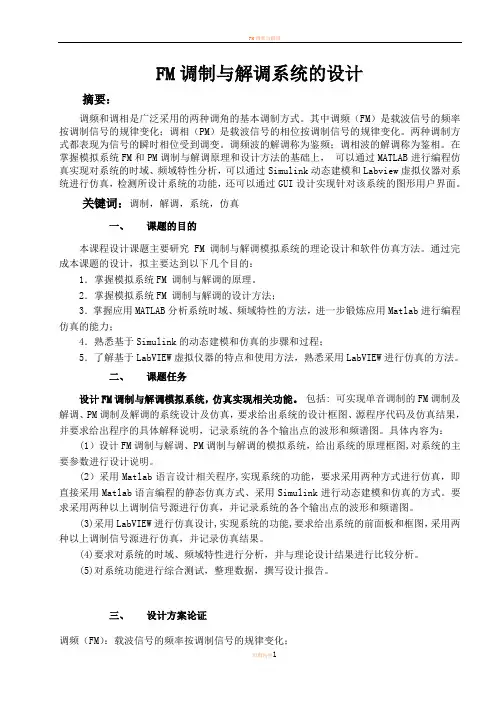

FM调制与解调系统的设计摘要：调频和调相是广泛采用的两种调角的基本调制方式。
其中调频（FM）是载波信号的频率按调制信号的规律变化；调相（PM）是载波信号的相位按调制信号的规律变化。
两种调制方式都表现为信号的瞬时相位受到调变。
调频波的解调称为鉴频；调相波的解调称为鉴相。
在掌握模拟系统FM和PM调制与解调原理和设计方法的基础上，可以通过MATLAB进行编程仿真实现对系统的时域、频域特性分析，可以通过Simulink动态建模和Labview虚拟仪器对系统进行仿真，检测所设计系统的功能，还可以通过GUI设计实现针对该系统的图形用户界面。
关键词：调制，解调，系统，仿真一、课题的目的本课程设计课题主要研究FM 调制与解调模拟系统的理论设计和软件仿真方法。
通过完成本课题的设计，拟主要达到以下几个目的：1．掌握模拟系统FM 调制与解调的原理。
2．掌握模拟系统FM 调制与解调的设计方法；3．掌握应用MATLAB分析系统时域、频域特性的方法，进一步锻炼应用Matlab进行编程仿真的能力；4．熟悉基于Simulink的动态建模和仿真的步骤和过程；5．了解基于LabVIEW虚拟仪器的特点和使用方法，熟悉采用LabVIEW进行仿真的方法。
二、课题任务设计FM调制与解调模拟系统，仿真实现相关功能。
包括: 可实现单音调制的FM调制及解调、PM调制及解调的系统设计及仿真，要求给出系统的设计框图、源程序代码及仿真结果，并要求给出程序的具体解释说明，记录系统的各个输出点的波形和频谱图。
具体容为：(1）设计FM调制与解调、PM调制与解调的模拟系统，给出系统的原理框图,对系统的主要参数进行设计说明。
(2）采用Matlab语言设计相关程序,实现系统的功能，要求采用两种方式进行仿真，即直接采用Matlab语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。
要求采用两种以上调制信号源进行仿真，并记录系统的各个输出点的波形和频谱图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: FM信号的仿真分析初始条件：调制信号：分别为300Hz正弦信号和三角波信号；载波频率：30kHz；解调方式：同步解调。
要求完成的主要任务:要求能够熟练应用MATLAB语言编写基本的通信系统的应用程序，进行模拟调制系统，数字基带信号的传输系统的建模、设计与仿真。
所有的仿真用MATLAB程序实现，系统经过的信道都假设为高斯白噪声信道。
画出以下三种情况下调制信号、已调信号、解调信号的波形、频谱以及解调器输入输出信噪比的关系曲线；（①调制指数=0.5；②调制指数=1；③调制指数=3）时间安排：1、2013年12 月19 日，布置课设具体实施计划与课程设计报告格式的要求说明。
2、2013 年12 月19 日至2013 年12 月20 日，方案选择和电路设计。
3、2013 年12 月21 日至2013 年12月25 日，电路调试和设计说明书撰写。
4、2014 年 1 月8 日，上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)ABSTRACT (II)一．通信系统介 (1)二．FM调制解调系统设计 (3)2.1MATBLAB简介 (3)2.2 FM调制模型的建立 (3)2.3 FM调制仿真结果 (6)2.4 FM解调模型的建立 (6)2.5 解调过程分析 (7)2.6高斯白噪声信道特性 (8)2.7信噪比分析 (9)2.8调频系统的抗噪声性能分析 (10)三．仿真实现 (12)3.1 MATLAB源代码 (12)3.2MATLAB仿真结果及分析 (12)四．心得体会 (14)五．参考文献 (14)摘要调制在通信系统中有十分重要的作用。
通过调制，不仅可以进行频谱搬移，把调制信号的频谱搬移到所希望的位置上，从而将调制信号转换成适合于传播的已调信号，而且它对系统的传输有效性和传输的可靠性有着很大的影响，调制方式往往决定了一个通信系统的性能。
FM信号的调制属于频谱的非线性搬移，它的解调也有相干和非相干解调两种方式。
本课程设计使用的仿真软件为MATLAB，利用MATLAB集成环境下的M文件，编写程序来实现FM信号的仿真分析，并分别绘制出基带信号、载波信号、已调信号的时域波形和频域波形；再进一步分别绘制出对已调信号叠加噪声后信号、同步解调前信号和解调后基带信号的时域波形；最后绘出FM基带信号调制和解调系统后的输入输出信噪比的关系，并通过与理论结果波形对比来分析该仿真调制与解调过程的正确性及噪声对FM信号解调的影响。
在课程设计中，系统开发平台为Windows7，在该平台运行MATLAB程序完成了对FM调制和解调以及对叠加噪声后解调结果的观察和分析。
关键词:FM 调制解调MATLAB 噪声AbstractModulation has a very important role in the communication system . Modulation, can be used to not only move the spectrum , the spectrum of the modulated signal is moved to a desired position so as to convert the modulated signal suitable for transmission of modulated signals,but also it significantly affect the validity of the transmission system and the transmission reliability . Often determines the performance of the modulation scheme of a communication system . FM modulated signal is Non-linear movement of spectrum . it also has the coherent demodulation and non-coherent demodulation of two ways.Simulation Software This course is designed for use as MATLAB, the use of M-files MATLAB integrated environment , write a program to achieve the simulation of FM signals , and were drawn out of the baseband signal , the carrier signal, modulated signal domain waveform and frequency domain waveforms ; were drawn further modulated signal superimposed on the noise signal, a synchronization signal and demodulates the first time domain waveform of the demodulated baseband signal ; final output SNR plot FM input baseband signal after the modulation and demodulation system of relations and, through comparison with the theoretical results to analyze waveforms and noise affect the correctness of the simulation process of modulation and demodulation of the FM signal demodulation . In the course design , system development platform for Windows7, the platform running MATLAB program completed and FM modulation and demodulation noise superimposed on the demodulation results after observation and analysis .Keywords : FM Modulation Demodulation MATLAB Noise一．通信系统简介通信的目的是传输信息。
通信系统的作用就是将信息从信息源发送到一个或多个目的地。
对于任何一个通信系统，均可视为由发送端、信道和接收端三大部分组成（如图1所示）。
图1 通信系统一般模型信息源（简称信源）的作用是把各种信息转换成原始信号。
发送设备的作用产生适合传输的信号，即使发送信号的特性和信道特性相匹配，具有抗噪声的能力，并且具有足够的功率满足原距离传输的需求。
信息源和发送设备统称为发送端。
发送端将信息直接转换得到的较低频率的原始电信号称为基带信号。
通常基带信号不宜直接在信道中传输。
因此，在通信系统的发送端需将基带信号的频谱搬移（调制）到适合信道传输的频率范围内进行传输。
这就是调制的过程。
信号通过信道传输后，具有将信号放大和反变换功能的接收端将已调制的信号搬移（解调）到原来的频率范围，这就是解调的过程。
信号在信道中传输的过程总会受到噪声的干扰，通信系统中没有传输信号时也有噪声，噪声永远存在于通信系统中。
噪声对于信号的传输是有害的，它能使模拟信号失真。
在本仿真的过程中我们假设信道为高斯白噪声信道。
调制在通信系统中具有十分重要的作用。
一方面，通过调制可以把基带信号的频谱搬移到所希望的位置上去，从而将调制信号转换成适合于信道传输或便于信道多路复用的已调信号。
另一方面，通过调制可以提高信号通过信道传输时的抗干扰能力，同时，它还和传输效率有关。
具体地讲，不同的调制方式产生的已调信号的带宽不同，因此调制影响传输带宽的利用率。
可见，调制方式往往决定一个通信系统的性能。
在本仿真的过程中我们选择用调频调制方法进行调制。
调制过程是一个频谱搬移的过程，它是将低频信号的频谱搬移到载频位置。
而解调是将位于载频的信号频谱再搬回来，并且不失真地恢复出原始基带信号。
在本仿真的过程中我们选择用相干解调方法进行解调。
角度调制及解调电路不同于频谱线性搬移电路。
它是用低频信号去调制高频振荡的相角，或是从已调波中解出调制信号所进行的频谱变换，这种变换不是线性变换，而是非线性变换。
因此，我们把角度调制及调角波的解调电路称为频谱非线性变换电路。
FM在通信系统中的使用非常广泛。
FM广泛应用于高保真音乐广播、电视伴音信号的传输、卫星通信和蜂窝电话系统等。
本次课设中使用功能强大的MATLAB仿真软件对FM信号进行仿真分析。
6max)(K π<<⎰dt t m f 二．FM 调制解调系统设计2.1 MATBLAB 简介MATLAB 的名称源自Matrix Laboratory ，它的首创者是在数值线性代数领域颇有影响的Cleve Moler 博士，他也是生产经营MATLAB 产品的美国Mathworks 公司的创始人之一。
MATLAB 是一种科学计算软件，专门以矩阵的形式处理数据。
MATLAB 将高性能的数值计算和可视化集成在一起，并提供了大量的内置函数，从而使其被广泛地应用于科学计算、控制系统、信息处理等领域的分析、仿真和设计工作中。
MATLAB 与其它计算机高级语言如C ，C++等相比，MATLAB 语言编程要简洁得多，编程语句更加接近数学描述，可读性好，其强大的图形功能和可视化数据处理能力也是其它高级语言望尘莫及的。
对于具有任何一门高级语言基础的学生来说，学习MATLAB 十分容易。
MATLAB 使得人们摆脱了常规计算机编程的繁琐，让人们能够将大部分精力投入到研究问题的数学建模上。
可以说，应用MATLAB 这一数学计算和系统仿真的强大工具，可以使科学研究的效率得以成百倍的提高。
2.2 FM 调制模型的建立从频率调制的相位与频率关系可以看出，调频信号可通过直接调频和间接调频两种方法得到，所谓间接调频就是先对调制信号积分再调相而得到。
同样，调相信号也可以通过直接调相和间接调相两种方法得到，间接调相就是先对调制信号进行微分再进行频率调制。
