2FSK调制解调原理及设计

一．2FSK 调制原理：1、2FSK 信号的产生：2FSK 是利用数字基带信号控制在波的频率来传送信息。

例如，1码用频率f1来传输，0码用频率f2来传输，而其振幅和初始相位不变。

故其表示式为{)cos()cos(21122)(θωθωϕ++=t A t A FSK t 时发送时发送"1""0"式中，假设码元的初始相位分别为1θ和2θ；112f π=ω和222f π=ω为两个不同的码元的角频率；幅度为A 为一常数，表示码元的包络为矩形脉冲。

2FSK 信号的产生方法有两种：（1）模拟法，即用数字基带信号作为调制信号进行调频。

如图1-1（a ）所示。

（2）键控法，用数字基带信号)(t g 及其反)(t g 相分别控制两个开关门电路，以此对两个载波发生器进行选通。

如图1-1（b ）所示。

这两种方法产生的2FSK 信号的波形基本相同，只有一点差异，即由调频器产生的2FSK 信号在相邻码元之间的相位是连续的，而键控法产生的2FSK 信号，则分别有两个独立的频率源产生两个不同频率的信号，故相邻码元的相位不一定是连续的。

(a) (b)2FSK 信号产生原理图由键控法产生原理可知，一位相位离散的2FSK 信号可看成不同频率交替发送的两个2ASK 信号之和，即)cos(])([)cos(])([)cos(·)()cos()()(221122112θωθωθωθωϕ+-++-=+++=∑∑∞-∞=∞-∞=t nT t g a t nT t g a t t g t t g t n s n n s n FSK其中)(t g 是脉宽为s T 的矩形脉冲表示的NRZ 数字基带信号。

{P ,0P11概率，概率-=n a {P 1,0P1-=概率，概率na其中，n a 为n a 的反码，即若1=n a ，则0=n a ；若0=n a ，则1=n a 。

2、2FSK 信号的频谱特性：由于相位离散的2FSK 信号可看成是两个2ASK 信号之和，所以，这里可以直接应用2ASK 信号的频谱分析结果，比较方便，即)]()()()([]|)(||)(||)(||)([|)()()(2211161222221211622221f f f f f f f f T f f Sa T f f Sa T f f Sa T f f Sa f S f S f S S S S S T ASK ASK FSK S++-+++-+++-+++-=+=δδδδππππ2FSK 信号带宽为 s s FSK R f f f f f B 2||2||21212+-=+-≈ 式中，s s f R =是基带信号的带宽。

2FSK调制解调实现课程设计报告---精品管理资料

DSP综合课程设计2FSK调制解调的实现组号：10组姓名：yansir学号：指导老师：日期:专业：一、目的和意义1、地位和作用：本课程是"信息工程"专业的重要课程。

它以数字信号处理、DSP原理及应用等课程为先修课程。

通过这门课程设计要能够让学生,深层次地理解DSP芯片的使用方法及程序编写的基本原则。

2、目的和任务：《DSP系统课程设计》是一项实践教学内容。

通过本课程的学习，使学生掌握典型DSP芯片的结构、原理和典型应用，既巩固《数字信号处理基础》、《DSP原理及应用》中的基础理论知识，又为学生日后从事相关系统开发设计奠定基础。

二、内容与要求绘制具备AD功能的DSP最小系统电路图，设计基于DSP的2FSK调制解调程序.设计2FSK调制解调的DSP程序，并给出相应的仿真结果。

1、DSP综合试验箱的结构原理和设置；存储器、逻辑控制等模块的原理和配置。

2、开发工具熟悉DSP开发系统的连接；进一步熟悉CCS2。

2开发环境的使用方法.3. DSP结构进一步熟悉DSP的硬件构造，特别是DSP外围存储单元及接口电路的设计。

4. DSP最小系统设计绘制DSP最小系统电路图:外围存储器及ADC电路的设计.5. 2FSK调制及解调理解2FSK调制及解调的原理，设计2FSK调制及解调的方案，给出具体的实现思路.6. FIR滤波器计算FIR实现所需的参数.7。

FIR滤波器实现编写FIR滤波器实现的 DSP程序.8．2FSK调制及解调实现给出2FSK 调制及解调实现流程图，编写相关DSP 实现程序。

9．仿真验证2FSK 调制及解调的DSP 程序,给出相应的仿真结果三、原理2FSK 调制算法2FSK 调制采用查表法,可以实现较好的实时性，特别适用于通信载波的生成.在DSP 的程序存储空间，使用Q15 定点数格式在［0，2π]上以2π/N 的相位间隔固化N 点正弦值,以供查表,在此取N=12.这样对于F 0和F 1的取样间隔分别为：⎪⎩⎪⎨⎧=*=*=∆=*=*=∆”时发送数据“”时发送数据“1,2192/3212/110,1192/1612/00Fs F N i Fs F N i （1）使用DSP 定时器T0，用来实现对数据解调DAC 输出速率的控制。

2FSK调制与解调系统设计与仿真

2FSK调制与解调系统设计与仿真一、引言2FSK（两频移键控）调制与解调是一种基于频率变化的数字调制与解调技术，常用于数字通信系统中。

本文将介绍2FSK调制与解调系统的设计与仿真过程。

1.系统原理a)数字信号生成：生成要传输的数字信号，可通过随机产生0和1的序列或者由外部输入得到。

b) 载波信号生成：生成两个频率分别为fc1和fc2的正弦波信号。

c)数字信号与载波信号调制：将数字信号与载波信号进行调制，根据数字信号的每一位来选择对应的载波频率。

2.仿真步骤在MATLAB等仿真软件中，可以进行2FSK调制系统的仿真：a)生成数字信号：生成一定长度的随机01序列或者由外部输入得到的数字信号。

b) 生成载波信号：生成两个频率分别为fc1和fc2的正弦波信号。

c)数字信号与载波信号调制：根据数字信号的每一位来选择对应的载波频率进行调制。

d)绘制调制后的信号波形。

1.系统原理2FSK解调系统将2FSK调制的信号转换为数字信号，实现数字信号与模拟信号的转换。

具体设计如下：a)接收信号：接收被调制的信号。

b) 与载波信号相乘：将接收信号与两个频率分别为fc1和fc2的正弦波载波信号相乘。

c)预处理：去除直流分量。

d)低通滤波：通过低通滤波器滤除高频成分。

e)匹配滤波：利用匹配滤波器，分别滤出与两个载波频率相关的信号。

f)判决：根据滤波后的信号幅值大小进行判决，得到数字信号。

2.仿真步骤在MATLAB等仿真软件中，可以进行2FSK解调系统的仿真：a)接收信号：接收被调制的信号。

b) 与载波信号相乘：将接收信号与两个频率分别为fc1和fc2的正弦波载波信号相乘。

c)预处理：去除直流分量。

d)低通滤波器设计：设计一个合适的低通滤波器以滤除高频成分。

e)匹配滤波器设计：设计两个匹配滤波器，使其与对应载波频率相匹配。

f)与滤波后信号进行判决：根据滤波后的信号幅值大小进行判决，得到数字信号。

g)绘制解调后的信号波形。

四、总结2FSK调制与解调系统可以将数字信号转换为模拟信号进行传输，并将模拟信号解调为数字信号。

2FSK调制解调原理及设计

2FSK调制解调原理及设计2FSK调制解调技术通常用于调制两个离散频率（频移）来表示二进制数据流中的0和1、其中一个频率用于表示0，另一个频率用于表示1、在调制过程中，将基带数字信号转换为模拟信号，并将其移频到所需的频率。

解调过程则通过检测输入信号的频率来还原原始的二进制数据流。

1.调制器设计：调制器将二进制数据流转换为模拟信号，并在不同的频率上调制这些信号。

常见的调制器设计包括频率锁相环（PLL）和直接数字频率合成（DDS）。

PLL使用反馈回路来产生一个输出信号，其频率与输入信号的相位差很小。

DDS则使用数字信号直接合成所需的频率。

2.频率选择器：频率选择器用于选择调制信号的频率。

通过控制频率选择器的开关或滤波器，可以选择不同的频率来代表0和1、频率选择器可以是可编程的，以便在需要时切换不同的调制频率。

3.解调器设计：解调器将传输信号转换为数字信号，使数据能够被读取和处理。

解调器通常包括一个带通滤波器和一个判决器。

带通滤波器用于滤除不需要的频率成分，使解调信号只包含所需的频率分量。

判决器则用于将接收到的信号映射到二进制数据流中的0和14.错误检测和纠正：在接收端，通常还需要实施错误检测和纠正机制来提高数据传输的可靠性。

常见的错误检测和纠正方法包括奇偶校验、循环冗余检测（CRC）和海明码。

2FSK调制解调技术在数字通信系统中得到了广泛的应用，特别是在无线通信领域。

它具有简单可靠的特点，适用于低复杂度的通信系统。

同时，2FSK调制解调技术也可以扩展为多级FSK调制解调技术，以提高数据传输速率和信号带宽利用率。

总之，2FSK调制解调是一种常见且有效的数字调制解调技术，其原理和设计涉及调制器设计、频率选择器、解调器设计以及错误检测和纠正等关键步骤。

这种技术在数字通信系统中具有广泛的应用，并且可以根据需要进行扩展和优化。

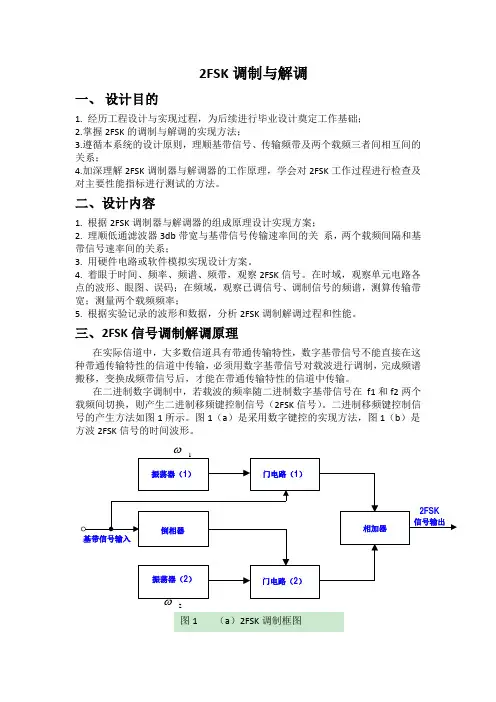

2FSK调制及解调器的设计与实现设计

2FSK调制与解调一、设计目的1. 经历工程设计与实现过程，为后续进行毕业设计奠定工作基础；2.掌握2FSK的调制与解调的实现方法；3.遵循本系统的设计原则，理顺基带信号、传输频带及两个载频三者间相互间的关系；4.加深理解2FSK调制器与解调器的工作原理，学会对2FSK工作过程进行检查及对主要性能指标进行测试的方法。

二、设计内容1. 根据2FSK调制器与解调器的组成原理设计实现方案；2. 理顺低通滤波器3db带宽与基带信号传输速率间的关系，两个载频间隔和基带信号速率间的关系；3. 用硬件电路或软件模拟实现设计方案。

4. 着眼于时间、频率、频谱、频带，观察2FSK信号。

在时域，观察单元电路各点的波形、眼图、误码；在频域，观察已调信号、调制信号的频谱，测算传输带宽；测量两个载频频率；5. 根据实验记录的波形和数据，分析2FSK调制解调过程和性能。

三、2FSK信号调制解调原理在实际信道中，大多数信道具有带通传输特性，数字基带信号不能直接在这种带通传输特性的信道中传输，必须用数字基带信号对载波进行调制，完成频谱搬移，变换成频带信号后，才能在带通传输特性的信道中传输。

在二进制数字调制中，若载波的频率随二进制数字基带信号在f1和f2两个载频间切换，则产生二进制移频键控制信号（2FSK信号）。

二进制移频键控制信号的产生方法如图1所示。

图1（a）是采用数字键控的实现方法，图1（b）是方波2FSK信号的时间波形。

2图1 （a）2FSK调制框图在图1（a ）中，两个载频受输入的二进制基带信号控制，在一个码元 TS 期间，输出 f1 或 f2 两载频之一。

若二进制基带信号的“1”对应于载频 f1，“0”对应于载频 f2，则二进制移频键控制信号的时域表达式为：式中，A 为两个载波的幅度（数字电路的输出幅度，设两幅度正好相等)ω1=2πf1，ω2=2πf2，θ1和θ2是两个载频的初始相角；m1(t) 和 m2(t)是周期开关函数，定义为：且m 1(t)和m 2(t)满足下列关系式：二进制移频键控信号的解调可采用相干解调和非相干解调。

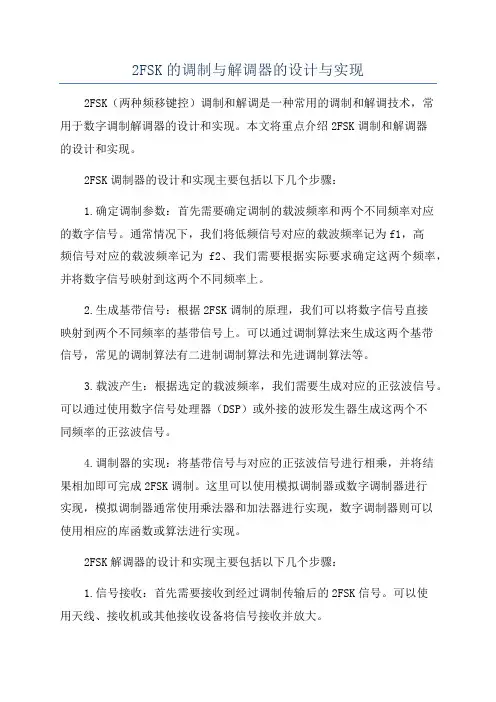

2FSK的调制与解调器的设计与实现

2FSK的调制与解调器的设计与实现2FSK（两种频移键控）调制和解调是一种常用的调制和解调技术，常用于数字调制解调器的设计和实现。

本文将重点介绍2FSK调制和解调器的设计和实现。

2FSK调制器的设计和实现主要包括以下几个步骤：1.确定调制参数：首先需要确定调制的载波频率和两个不同频率对应的数字信号。

通常情况下，我们将低频信号对应的载波频率记为f1，高频信号对应的载波频率记为f2、我们需要根据实际要求确定这两个频率，并将数字信号映射到这两个不同频率上。

2.生成基带信号：根据2FSK调制的原理，我们可以将数字信号直接映射到两个不同频率的基带信号上。

可以通过调制算法来生成这两个基带信号，常见的调制算法有二进制调制算法和先进调制算法等。

3.载波产生：根据选定的载波频率，我们需要生成对应的正弦波信号。

可以通过使用数字信号处理器（DSP）或外接的波形发生器生成这两个不同频率的正弦波信号。

4.调制器的实现：将基带信号与对应的正弦波信号进行相乘，并将结果相加即可完成2FSK调制。

这里可以使用模拟调制器或数字调制器进行实现，模拟调制器通常使用乘法器和加法器进行实现，数字调制器则可以使用相应的库函数或算法进行实现。

2FSK解调器的设计和实现主要包括以下几个步骤：1.信号接收：首先需要接收到经过调制传输后的2FSK信号。

可以使用天线、接收机或其他接收设备将信号接收并放大。

2.信号滤波：由于信号在传输过程中可能受到噪声的影响，因此需要进行信号滤波以去除噪声。

可以使用低通滤波器对信号进行滤波，滤除高频噪声成分。

3.信号解调：根据2FSK调制的原理，我们可以根据两个不同频率之间的差异来判断接收到的信号是属于哪个频率对应的数字信号。

可以通过频率判决算法来实现2FSK信号的解调，常见的频率判决算法有非线性判决算法和线性判决算法等。

4.数字信号恢复：解调之后得到的是两个不同频率的数字信号，需要进一步对这些数字信号进行处理，恢复出原始的数字信号。

2FSK调制解调电路的设计(校内设计)

2FSK调制解调电路的设计(校内设计)摘要本文介绍了2FSK调制解调电路的设计过程，它是一种广泛应用的调制和解调技术。

主要特征是它可以实现低功耗、低噪声抗干扰能力、宽带容量及通信效率提高等优点，可以大大提高数字信号处理速度和传输的可靠性。

本文的目的是尝试解调电路的性能设计，最新的电路元件和软件工具等，以使解调电路实现较好的性能。

关键词：2FSK调制，解调电路，性能设计，元件，软件工具1 引言自从商业通信发明以来，对信号传输的调制解调技术不断地进行创新与改进，以满足不断提高的信号传输效率和降低信号误码率的要求 [1] 。

2FSK调制解调技术，也称作双频移相键控调制技术，得到了广泛的应用。

2FSK是指信号的调制，使用指定的双偶数码或移相码变换频率，具有较高的抗干扰能力和低功耗优势，既可以在较低噪声环境中获得高数据传输能力，又能在较高噪声环境中进行宽带数据传输。

2 2FSK 调制解调电路的设计2FSK调制解调电路主要包括调制编码器，载波展频收发器，解调滤波器和调制解码器。

2.1 调制编码器调制编码器是2FSK调制系统中的关键部件之一，主要的工作是根据输入的比特序列，通过脉冲宽度调制方式将信号映射到相应的频率。

调制编码器设计的基本要求是有足够的灵活性，使它能够有效地与系统总体架构相结合，提供[2]。

通过对调制编码器的软/硬件设计，可以使2FSK技术在低功耗和低噪声环境中高效运行。

2.2 载波展频收发器载波展频收发器包括调制传输子系统和解调接收子系统，是调制解调电路的重要组成部分 [3]。

调制部分是射频信号源的补充，需要具备良好的稳定性和低噪声。

解调部分需要在有限的功耗条件下，对信号进行放大、截止和滤波，实现信号的检测和可靠传输。

2.3 解调滤波器解调滤波器是用于把解调放大器输出的多类型抗干扰脉冲数据进行滤波。

主要要求是保证正确输出脉冲信号及抑制多类器件对系统性能的影响 [4]。

因此，设计解调滤波器时应考虑信号的传输线阻抗匹配的影响，做好因多类型器件的噪声耦合所造成的影响和特性分析，保证系统数字信号的高速传输并符合有效的抗干扰能力要求。

2FSK调制解调电路设计

南昌大学实验报告课题二 2FSK调制、解调电路综合设计一、实验目的1、掌握2FSK调制和解调的工作原理及电路组成；2、学会低通滤波器和放大器的设计；3、掌握LM311设计抽样判决器的方法，判决门限的合理设定；4、进一步熟悉Multisim10.0的使用二、设计要求设计2FSK调制解调电路，载波f1=64KHz，f2=32KHz，基带信号位7位伪随机绝对码（1110010），码元速率为4KHz。

要求调制的信号波形失真小，不会被解调电路影响，并且解调出来的基带信号尽量延时小，判决准确。

三、实验原理与电路组成调制部分：4066的四个输入端，第一个载波S1为32KHz方波经模拟信号发生器（同步信源）产生的32KHz正弦波，第一个输入基带信号IN1为码元速率为4KHz的7位伪随机绝对码（1110010）第二个载波S2为64KHz方波经模拟信号发生器（同步信源）产生的64KHz 正弦波，第二个输入基带信号IN2为码元速率为4KHz的7位伪随机绝对码的反相信号（0001101）。

4066的D1、D4输出信号叠加后形成所需要的2FSK调制信号。

如下图:解调部分：调制信号作为4066的载波S1，64KHz方波作为输入IN1,两个信号经4066开关电路相乘输出的信号即为解调出的一路信号，由于是2FSK,解调出了一路信号，则另一路信号也就知道了。

接下来要做的就是滤波，将4066输出的信号的包络解调出，由于基带信号是4KHz,低通滤波器的门限就是4KHz。

对于RC滤波器，有f=经过RC低通滤波器时，令R32=1K,得C20=39.8n F,之后经过运放组成的低通滤波器，由于R33=10 K，得C21=3.98n F.如下图:此时由于信号电压较小，需要放大才能更容易判决。

故经过一个运放组成的放大器。

放大后经过抽样判决器LM311，经示波器观察，判决电平设为103.7m V较合适(引脚3所接电平)。

解调输入IN1为64KHz，而此时基带信号是0，要判决出0，需经过一个反相器74HC04（如下图）。

2FSK调制解调电路设计

2FSK调制解调电路设计引言：频移键控调制（Frequency Shift Keying, FSK）是一种数字调制方式，通过改变载波频率的方式来传输信号。

2FSK（2 Frequency Shift Keying）是一种常见的FSK调制方式，其基本原理是通过输入的数字信号决定载波频率的两个离散状态，从而实现数字信息的传输。

在本文中，我们将介绍2FSK调制解调电路的设计。

一、2FSK调制电路设计：1.信号波形产生器：首先，我们需要设计一个信号波形产生器来生成数字信号。

该数字信号表示要传输的信息，通常是基带信号。

可以使用微处理器、FPGA或其他数字电路来实现波形产生器。

2.带通滤波器：接下来，我们需要设计一个带通滤波器来选择一个特定频率范围内的频率。

2FSK调制需要选择两个离散频率用于传输数据，所以我们需要设计一个可以在这两个频率范围内切换的带通滤波器。

3.频率切换电路：在2FSK调制中，我们需要能够在两种不同的频率之间切换的载波信号。

为了实现这一点，我们可以使用一个开关电路，根据输入的数字信号来选择不同的频率。

4.调制电路：最后，我们将基带信号和切换后的载波信号相乘，利用频谱合并来实现2FSK调制。

这个乘法操作可以通过模拟乘法器或数字乘法器来实现。

二、2FSK解调电路设计：1.频谱分离电路：为了将调制信号中的两个频率分离开来，我们需要设计一个频谱分离电路。

这个电路可以通过使用带通滤波器和差分器来实现，带通滤波器选择一个频率范围内的信号，差分器可以根据输入信号的相位差来判断频率是高频还是低频。

2. 相位检测电路：在2FSK解调中，我们需要检测信号的相位来确定接收到的信号是1还是0。

相位检测电路可以使用锁相环（Phase Locked Loop, PLL）或其他相位检测技术来实现。

3.信号解码器：最后，我们需要设计一个信号解码器来将解调得到的数字信号转化为原始信息。

这个解码器可以通过使用微处理器或其他数字电路来实现。

2FSK调制解调电路的设计

2FSK调制解调电路的设计引言：调频键控(Frequency Shift Keying, FSK)是一种常见的数字调制解调技术，其原理是通过改变载波频率来传输数字信号。

二进制FSK(2FSK)是最基本的FSK调制方式，其中两个不同的频率代表了二进制中的0和1、本文将介绍2FSK调制解调电路的设计。

一、2FSK调制电路1.频率可调的带通滤波器频率可调的带通滤波器用于接收输入信号，并将频率转换为两个不同的预设频率。

该滤波器通常由一个带可调中心频率的VoltageControlled Oscillator (VCO)和一个窄带滤波器组成。

输入信号经过一级放大后进入VCO，VCO将输入信号频率转换为预设频率。

滤波器用于滤除不需要的频率成分，只保留希望传输的频率分量。

2.相位锁定环路(PLL)相位锁定环路是2FSK调制电路的核心。

它由一个相频比较器(Phase-Frequency Detector, PFD)、一个环路滤波器(Loop Filter)、一个VCO和一个除频器(Divider)组成。

相频比较器用于比较参考信号和VCO输出信号的相位差，产生一个频率和相位误差的输出。

这个输出信号经过环路滤波器后，将调整VCO的输出频率，使其与参考信号的相位差最小化。

除频器将VCO输出的频率除以一个预设的常数，得到一个比输入信号低的频率，在输入信号的两种频率之间切换。

二、2FSK解调电路2FSK解调电路主要由一个鉴频器和一个比较器组成。

1.鉴频器鉴频器用于提取输入信号中的频率信息，并将其转换为与输入信号频率相同的模拟信号。

鉴频器通常由一个窄带滤波器和一个包络检波器组成。

窄带滤波器用于滤除不需要的频率成分，只保留输入信号中的目标频率分量。

包络检波器将滤波后的信号变为其包络信号，将其转换为模拟信号。

2.比较器比较器用于将模拟信号转换为数字信号，实现2FSK信号的解调。

比较器通常由一个阈值电路和一个数字信号输出端口组成。

2FSK调制与解调设计

2FSK调制与解调设计2FSK调制与解调是一种常见的频移键控调制和解调技术。

在2FSK调制中，数字信息被调制成两个不同频率的载波信号，以传输数据。

而在2FSK解调中，接收到的信号被解调为数字信息。

本文将介绍2FSK调制与解调的设计过程。

首先，我们需要确定两个不同频率的载波信号。

一般情况下，我们选择两个频率$f_1$和$f_2$来表示数字“0”和“1”。

这两个频率的选择通常基于系统的要求和可用的频率资源。

然后，我们需要将数字信息转换为2FSK信号。

这一步骤可以通过频带调制器来实现。

频带调制器的输入是数字信息，输出是与数字信息相关的两个不同频率的信号。

常见的频带调制器有多种类型，如移相键控调制器（PSK调制器）和频率键控调制器（FSK调制器）。

在2FSK调制中，我们使用FSK调制器。

FSK调制器通常由一个切换器和两个带通滤波器组成。

切换器将输入信号切换到合适的载波频率上，而带通滤波器则用于滤除不需要的频率分量。

设计FSK调制器时，我们需要确定带通滤波器的中心频率和带宽。

中心频率应该与所选的载波频率相对应，而带宽应该足够宽以包含所需的频率范围。

完成调制后，我们需要进行2FSK解调以获取原始的数字信息。

2FSK解调的目标是识别和区分输入信号的两个不同频率。

常见的2FSK解调方法是使用频率歧义解调器。

频率歧义解调器根据接收到的信号的频率来决定输出的数字信息。

设计频率歧义解调器时，我们需要确定两个门限值。

接收到的信号的频率大于第一个门限值时，我们可以判定为数字“1”；当频率小于第二个门限值时，我们可以判定为数字“0”；频率介于两个门限值之间时可能产生歧义，需要进行进一步处理。

为了减小歧义造成的误差，我们可以采用不同的技术来提高解调器的性能，如特定的滤波器设计、定时同步等。

综上所述，2FSK调制与解调是一种常见的数字通信技术，可以使用频带调制器和频率歧义解调器来实现。

在设计过程中，需要确定载波频率、带通滤波器的中心频率和带宽以及门限值等参数。

2FSK调制解调器的设计

2FSK调制解调器的设计频移键控FSK(Frequency Shift Key)是数据通信中常用的一种数字调制方式。

由于FSK系统受幅度非线性的影响小，且容易用软件来实现，所以FSK在中低速数据通信系统(如电力载波通信系统)中得到了广泛地应用。

用DSP设计实现2FSK，可以简化2FSK调制解调器系统的硬件电路，提高系统的可靠性与灵活性。

本设计要求采用DSP及其A/D、D/A转换器实现2 FSK信号的调制和解调功能。

1．实验目的掌握2FSK信号的调制和解调的DSP设计可使学生将数字信号处理算法与工程实践相结合，提高学生系统地思考问题和解决实际问题的能力。

通过对DSP信号处理器及D/A和A/D 转换器的编程，可以培养学生C语言编程能力以及使用DSP硬件平台实现数字信号处理算法的能力。

2．设计要求及目标基本部分：使用DSP设计2FSK调制解调器，波特率为1200Baud，发送“1”时载波频率为F1 =1200Hz，发送“0”时载波频率为F2=2400Hz。

输入数字信号序列如“00110010110000101001”由计算机键盘输入，2 FSK解调结果在CCS输出窗口进行显示。

发挥部分：实时显示数据传输误码率。

并修改载波频率F1和F2等程序相关内容将通信波特率提高到2400 Baud。

3．设计思路图连续相位的二进制频移键控(2FSK)信号波形图对于2FSK，调制就是把输入数字序列变成适合于信道传输的正弦波。

产生正弦波有差分迭代法、泰勒级数法、查表法等多种方法。

查表法虽然要占用较多的存储空间，但速度快，实时性好，特别适用于通信载波的生成。

2FSK信号的数字解调一般采用数字相干解调法，即用2个同频同相的本地载波去相干解调2FSK信号。

但当同频同相不满足时，解调输出就会严重失真。

虽然数字正交解调法可以克服这个缺点，但其算法复杂，占用存储空间大。

还可以采用一种算法简单、占用存储空间小的2FSK信号差分检波解调算法，如下图所示。

2FSK调制解调系统设计

2FSK调制解调系统设计2FSK（2 Frequency Shift Keying）调制解调系统是一种常见的数字调制技术，用于将数字信号转换为模拟信号进行传输和解调。

本文将重点介绍2FSK调制解调系统的设计，包括系统框图、原理以及实现过程。

一、2FSK调制解调系统框图1.调制部分：调制部分的主要功能是将数字信号转换为模拟信号。

常见的2FSK调制方法是通过选择两个不同频率的正弦波信号，分别对应数字信号的0和1、将数字信号经过调制电路进行调制后，输出模拟信号。

2.解调部分：解调部分的主要功能是将模拟信号转换为数字信号。

解调部分通常需要实现两个不同的带通滤波器，分别对应调制信号的两个频率。

对接收到的模拟信号进行滤波后，判断输出信号对应的频率，得到数字信号的0和1二、2FSK调制解调系统原理1.调制原理：2.解调原理：2FSK解调是通过判断接收到的模拟信号的频率来确定数字信号的0和1、解调时需要接收到的模拟信号经过一个带通滤波器，分别与f1和f2对应的滤波器进行滤波，得到两个对应的滤波输出信号。

根据输出信号的幅度比较，判断数字信号是0还是1三、2FSK调制解调系统设计实现过程1.调制部分设计：（1）选择载波频率：确定两个载波频率，分别对应数字信号的0和1（2）数字信号转换：将数字信号进行编码，将0对应的频率设为f1，1对应的频率设为f2（3）调制电路设计：设计调制电路将数字信号转换为模拟信号。

常见的调制电路包括震荡电路、混频电路等。

2.解调部分设计：（1）带通滤波器设计：设计两个带通滤波器，分别对应f1和f2的频率范围。

滤波器的设计可以采用数字滤波器或者模拟滤波器。

（2）滤波输出比较：将接收到的模拟信号依次通过两个滤波器进行滤波，得到两个滤波输出信号。

比较两个输出信号的幅度大小，判断数字信号是0还是13.系统参数调整和优化：对于2FSK调制解调系统，可以根据具体的要求进行参数调整和系统优化。

例如，调制信号的频率范围选择、滤波器的带宽设计等。

2FSK调制与解调系统设计

2FSK调制与解调系统设计引言：频移键控（FSK）是一种基于频率变化来传输信息的调制技术，它在很多应用中被广泛使用，如无线通信、数据传输等。

本文将介绍2FSK调制与解调系统设计的原理和实现。

1.系统设计要求：设计一个2FSK调制解调系统，满足以下要求：-使用两个信号频率（f1和f2）进行二进制调制，其中f1表示二进制‘0’，f2表示二进制‘1’。

-采用正弦波作为调制波形，调制指数保持为1-采用相干解调方式进行解调。

2.系统设计步骤：（1）调制设计：然后，使用正弦波产生器生成对应信号频率的正弦波。

将正弦波与二进制码序列进行调制，可以通过调制电路（如倍频器，可变频率的振荡器等）完成。

最后，得到调制信号。

（2）解调设计：采用相干解调方式进行解调。

相干解调是通过与已知频率的正弦波进行相乘，在经过低通滤波器之后，得到原始信号的解调结果。

首先，设计一个频率锁定环路（PLL），用于锁定接收信号的频率，确定解调时所采用的解调频率。

然后，通过解调电路对接收的信号进行解调。

解调电路的关键在于使用与PLL锁定频率相同的正弦波对接收信号进行相乘。

相乘之后，经过低通滤波器，得到解调信号。

最后，通过解调信号恢复原始的二进制码序列。

3.系统实现：（1）调制实现：根据系统设计要求，选择两个信号频率（f1和f2）。

通过正弦波产生器生成这两个频率的正弦波。

将正弦波与二进制码序列进行调制，采用合适的调制电路完成调制。

根据调制原理，可以得到调制信号。

（2）解调实现：设计一个频率锁定环路（PLL），用于锁定接收信号的频率。

频率锁定环路通常包括相位锁定环和频率鉴别器。

通过解调电路对接收的信号进行解调。

解调电路采用与PLL锁定频率相同的正弦波进行相乘，经过低通滤波器得到解调信号。

通过解调信号恢复原始的二进制码序列。

4.总结：本文介绍了2FSK调制解调系统的设计原理和实现步骤。

调制部分使用两个信号频率对应二进制码，采用正弦波进行调制；解调部分采用相干解调方式，通过与PLL锁定频率相同的正弦波进行相乘，经过低通滤波器得到解调信号。

2FSK调制与解调电路课程设计报告

目录摘要 (2)1 设计基本原理和系统框图 (3)1.1总体原理 (3)1.2系统框图 (3)1.2.1调制部分 (3)1.2.2 解调部分 (4)1.3二进制移频键控(2FSK)的参数设置 (5)2 各单元电路设计 (7)2.1 调制 (7)2.1.1时钟脉冲产生和分频 (7)2.1.2滤波电路和数字键控开关 (7)2.2 解调 (8)2.2.1带通滤波器 (8)2.2.2包络检波器和抽样判决器 (9)3 系统进行调试结果 (10)结论 (12)参考文献 (13)附录 (14)后记 (17)摘要2FSK是一种在无线通信中很有吸引力的数字调制方式，目前在短波，微波和卫星通信中均被采用。

随着超大规模集成电路技术和计算机技术的飞速发展，数字信号处理（DSP）技术在通信领域中已有了广泛的应用。

本论文研究并实现了基于DSP的全数字2FSK发送与接收系统。

本文分析并防真了基于直接数字频率合成原理的2FSK全数字调制的方法；分析并防真了基于差分基带相位傅立叶变换的载波频偏和位定时算法.最终得到结果如下：1.实现了数字的2FSK数字化调制。

本文在独立设计的DSP系统上进行了调制实验。

通过改变程序中的参数，成功实现了多种速率的数据发送。

2.实现了2FSK信号的数字化接收。

接收工作包括数据的读入，载波频偏估计，位同步，解调。

本设计所研究的内容适应当前科学技术的发展与更新，具有一定的实用价值。

本文所提出的实现数字化调制，同步和解调的方法，仍然是当前通信领域中先进的技术，具有一定的理论和实践意义；在本研究中开发的DSP目标板可为实验的后续研究提供实用的研究平台。

关键词：2FSK 数字调制调制同步解调正文1 设计基本原理和系统框图1.1总体原理随着当代经济的发展，信息的传递起到了至关重要的作用。

而传递信息都用到了调制与解调。

所谓常调制，就是在传送信号的一方将所要传送的信号附加在高频振荡上，再由天线发射出去。

这里高频振荡波就是携带信号的运载工具，也叫载波。

2FSK调制与解调系统设计

2FSK调制与解调系统设计[摘要]FSK是数字调制的一种方法，其原理是利用数字信号的离散取值特点通过开关对载波的频率进行键控，所产生的信号称为FSK信号。

该信号使得数字信号可以在带通信道中进行传输。

本次课程设计就是在EDA实验板上用VHDL语言来实现FSK的调制解调系统。

采用键控法对载波进行调制，用过零检测法对调制信号进行解调。

用4级移位寄存器产生伪随机序列作为调制信号。

仿真成功后下载到实验板上，通过示波器分别观察调制信号和已调波；调制信号和解调信号，与波形仿真结果相同，但由于噪声的影响，使得示波器的波形有毛刺。

[关键词]FSK调制解调，VHDL，键控法，过零检测法[中图分类号]TN761.2[文献标志码] AFSK modulation and demodulation[Abstract]FSK is a method of digital modulation, the principle is the use of digital signal characteristics of discrete values by switching on the carrier frequency shift keying, the resulting signal as FSK signals. This signal allows the digital signal can be transmitted with a communication channel. The course design is used in the EDA VHDL language test board to achieve FSK modulation and demodulation system. By keying of the carrier modulation, zero-detection method used to demodulate the modulated signals. Shift register with four pseudo-random sequence generated as the modulation signal. Simulation successfully downloaded to the experimental board, were observed by the oscilloscope signal and the modulated wave modulation; modulation signal and demodulated signal, and waveform simulation results are the same, but because of noise, making the oscilloscope waveform has glitches.[Key words]FSK modulation and demodulation; VHDL;Shift Keying;zero-crossing detection method.1. 绪论在通信系统中，基带数字信号在远距离传输，特别是在有限带宽的高频信道如无线或光纤信道上传输时，必须对数字信号进行载波调制，这在日常生活和工业控制中被广泛采用。

DSP,2FSK调制解调系统设计

DSP系统课程设计题目：2FSK调制解调系统设计学院：电气信息工程学院专业：测控技术与仪器班级：10 —1姓名：安国静学号：01日期：2013年6月26日目录引言 ............................................................. - 1 -一、设计目的和任务 ........................................... - 2 -二、设计内容与要求 ........................................... - 2 -三、设计方案................................................... - 3 -3.1、系统整体的结构图 ......................................... - 3 -3.2、2FSK工作原理............................................. - 3 -3.2.1、2FSK调制............................................. - 4 -3.2.2、2FSK解调............................................. - 4 -3.3、硬件原理图................................................. - 6 -四、系统实现.................................................. - 12 -4.1、硬件部分................................................. - 12 -4.2、软件部分................................................. - 12 -4.2.1、2FSK调制程序 ........................................ - 12 -4.2.2、2FSK解调程序 ........................................ - 15 -4.3、结语..................................................... - 21 -五、心得体会.................................................. - 22 -摘要：二进制频移键控(2FSK)是数字信号传输中一种数字调制解调方式，广泛应用在跳频通信系统中的数字调制解调，本文提出的采用TMS320C5509系列DSP芯片实现2FSK，利用DSP的高性能，对数字信号进行查表法的调制以及非相干方式的解调。

2FSK 调制与解调系统

实验题目:移频键控FSK调制与解调系统设计实验一．实验目的1．加深对数字调制中移频键控FSK调制器与解调器工作原理及电路组成的理解与掌握。

2．学会综合地、系统地应用已学到的知识，对移频键控FSK调制与解调系统电路的设计与仿真方法，提高独立分析问题与解决问题的能力。

二．实验任务与要求构建并设计一个数字移频键控FSK传输系统，具体要求是：主载波频率：11800HZ载波1频率：2950HZ（四分频）载波2频率：1475HZ（八分频）数字基带信号NRZ：7位M序列，传输速率约为400波特。

（32分频）FSK调制器可以采用数字门电路构成电子开关电路(或集成模拟开关)与采用集成模拟乘法器，利用键控法实现。

FSK解调器可以采用非相干解调法或过零检测法实现。

传输信道不考虑噪声干扰，采用直接传输。

整个系统用EWB软件仿真完成。

三、2FSK 调制与解调系统原理与电路组成数字频移键控是用载波的频率的变化来传送数字消息的，即用所传送的数字消息控制载波的频率。

实现数字频率调制的方法很多，总括起来有两类。

直接调频法和移频键控法。

注意到相邻两个振荡器波形的相位可能是连续的，也可能是不连续的，因此有相位连续的FSK 及相位不连续的FSK之分。

并分别记作CPFSK及DPFSK。

根据实验任务的要求,本次设计实验采用的是相位连续的FSK调制器与非相干解调器,其电路构成如图1-1所示.：图1-1 2FSK调制与解调系统电路原理图1）2FSK调制系统设计本次综合设计实验的调制系统主要由主载波振荡器、分频器、Ｍ序列发生器、调制器、相加器构成。

其调制电路的组成框图如图1-2所示由图可以看出，当信码为“１”时，分频链作４分频，即输出频率图1-2 FSK 调制器电路组成框图为2950Hz载波，信码为“０”时，分频链作８分频，输出频率为1475Hz载波。

如此一来，多谐振荡器输出的载波，通过不同次数的分频，就得到了两种不同频率的输出，经相加器后，从而在输出端得到不同频率的已调信号，即FSK 信号，完成了数字基带信号转换为数字频带信号的过程。

2FSKFSK通信系统调制解调综合实验电路设计

2FSKFSK通信系统调制解调综合实验电路设计以下是一个关于2FSK/FSK通信系统调制解调综合实验电路设计的文本，并附有示意图，共计1200字以上：引言：2FSK（双频调制）和FSK（频移键控）是一种常用的数字调制技术，广泛应用于通信系统中。

本实验旨在设计一个基于2FSK/FSK调制解调的通信系统电路。

1.系统概述本系统由两部分组成：调制器和解调器。

调制器负责将数字信号转换为2FSK/FSK信号，解调器负责将接收到的2FSK/FSK信号转换为数字信号。

2.调制器设计调制器的设计包括以下步骤：-数字信号生成：生成一个长度为N的数字信号序列，表示待传输的信息。

-符号映射：将数字信号映射为对应的2FSK/FSK调制信号。

例如，可以将“0”映射为低频信号，将“1”映射为高频信号。

-调制信号生成：使用相应的调制技术，将映射后的2FSK/FSK信号生成为模拟信号。

例如，对于2FSK调制，可以使用两个不同的频率来表示“0”和“1”；对于FSK调制，可以使用频率的变化来表示“0”和“1”。

-输出：将调制后的信号输出至发送端。

3.解调器设计解调器的设计包括以下步骤：-信号接收：接收从发送端发送的调制信号。

-频率检测：检测接收到的信号的频率变化，判断其对应的数字信号。

-符号还原：根据频率的变化，将接收到的频率信号还原为对应的数字信号。

-输出：将还原后的数字信号输出至接收端。

4.电路设计根据调制器和解调器的设计要求，可以设计以下电路模块：-时钟模块：用于生成系统所需的时钟信号。

-数字信号生成模块：负责生成数字信号序列。

-符号映射模块：根据数字信号将其映射为2FSK/FSK信号。

-调制信号生成模块：根据2FSK/FSK信号生成调制信号。

-信号接收模块：接收从发送端发送的调制信号。

-频率检测模块：检测接收到的信号的频率变化。

-符号还原模块：根据频率变化将接收到的信号还原为数字信号。

-输出模块：负责将数字信号输出至接收端。
