将catia绘制的三维图转换成两维工程图的完美方法

合集下载

AUTOCAD软件中三维实体转化二维工程图技巧

AUTOCAD软件中三维实体转化二维工程图技巧

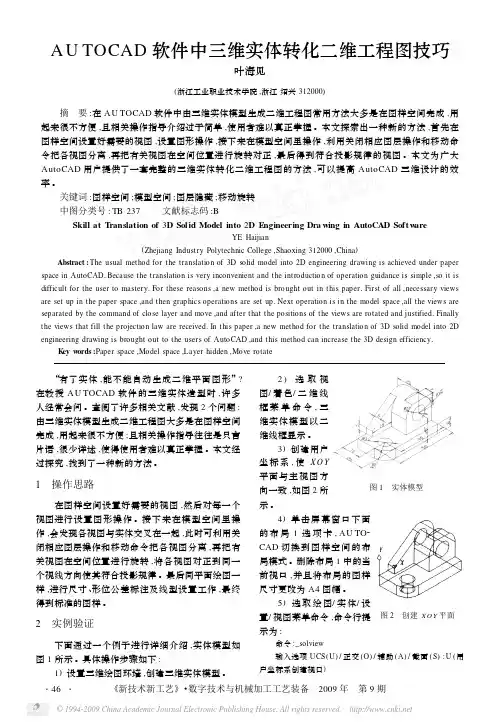

AU TOCAD软件中三维实体转化二维工程图技巧叶海见(浙江工业职业技术学院,浙江绍兴312000)摘 要:在AU TOCAD软件中由三维实体模型生成二维工程图常用方法大多是在图样空间完成,用起来很不方便,且相关操作指导介绍过于简单,使用者难以真正掌握。

本文探索出一种新的方法,首先在图样空间设置好需要的视图,设置图形操作,接下来在模型空间里操作,利用关闭相应图层操作和移动命令把各视图分离,再把有关视图在空间位置进行旋转对正,最后得到符合投影规律的视图。

本文为广大AutoCAD用户提供了一套完整的三维实体转化二维工程图的方法,可以提高AutoCAD三维设计的效率。

关键词:图样空间;模型空间;图层隐藏;移动旋转中图分类号:TB237 文献标志码:BSkill at T ranslation of3D Solid Model into2D E ngineering Dra wing in AutoCAD Softw areYE Haijian(Zhejiang Industry Polytechnic College,Shaoxing312000,China)Abstract:The usual method for the translation of3D solid model into2D engineering drawing is achieved under paper space in AutoCAD.Because the translation is very inconvenient and the introduction of operation guidance is simple,so it is difficult for the user to mastery.For these reasons,a new method is brought out in this paper.First of all,necessary views are set up in the paper space,and then graphics operations are set up.Next operation is in the model space,all the views are separated by the command of close layer and move,and after that the positions of the views are rotated and justified.Finally the views that fill the projection law are received.In this paper,a new method for the translation of3D solid model into2D engineering drawing is brought out to the users of AutoCAD,and this method can increase the3D design efficiency.K ey w ords:Paper space,Model space,Layer hidden,Move rotate “有了实体,能不能自动生成二维平面图形”?在教授AU TOCAD软件的三维实体造型时,许多人经常会问。

autocad三维实体生成二维视图方法 2个例子

autocad三维实体生成二维视图方法 2个例子

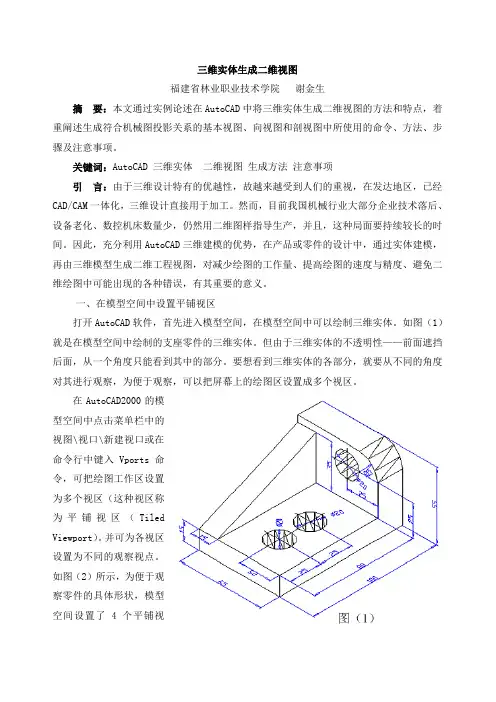

三维实体生成二维视图福建省林业职业技术学院谢金生摘要:本文通过实例论述在AutoCAD中将三维实体生成二维视图的方法和特点,着重阐述生成符合机械图投影关系的基本视图、向视图和剖视图中所使用的命令、方法、步骤及注意事项。

关键词:AutoCAD 三维实体二维视图生成方法注意事项引言:由于三维设计特有的优越性,故越来越受到人们的重视,在发达地区,已经CAD/CAM一体化,三维设计直接用于加工。

然而,目前我国机械行业大部分企业技术落后、设备老化、数控机床数量少,仍然用二维图样指导生产,并且,这种局面要持续较长的时间。

因此,充分利用AutoCAD三维建模的优势,在产品或零件的设计中,通过实体建模,再由三维模型生成二维工程视图,对减少绘图的工作量、提高绘图的速度与精度、避免二维绘图中可能出现的各种错误,有其重要的意义。

一、在模型空间中设置平铺视区打开AutoCAD软件,首先进入模型空间,在模型空间中可以绘制三维实体。

如图(1)就是在模型空间中绘制的支座零件的三维实体。

但由于三维实体的不透明性——前面遮挡后面,从一个角度只能看到其中的部分。

要想看到三维实体的各部分,就要从不同的角度对其进行观察,为便于观察,可以把屏幕上的绘图区设置成多个视区。

在AutoCAD2000的模型空间中点击菜单栏中的视图\视口\新建视口或在命令行中键入Vports命令,可把绘图工作区设置为多个视区(这种视区称为平铺视区(TiledViewport)。

并可为各视区设置为不同的观察视点。

如图(2)所示,为便于观察零件的具体形状,模型空间设置了4个平铺视区,并将各视区的视点分别设置为主视图、俯视图、左视图和透视图。

显然平铺视区方便了三维实体观察,可以生成二维视图。

然而得不到打印输出的支持,只能打印输出激活的平铺视区(被激活的视区显示粗边框,如图(2)中的透视图。

),不能打印未激活的平铺视区。

另外,由图(2)还可知,在模型空间中的不同视区上标注的尺寸、注释的文字,将随观察角度的变化而倾斜,有时模糊不清,甚至变为一条线。

CATIA教程-第9章-二维图-图文-精

CATIA教程-第9章-二维图-图文-精

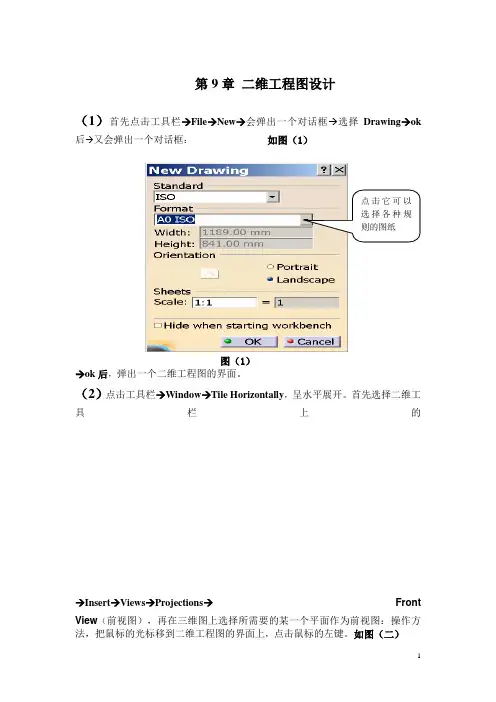

第9章二维工程图设计(1)首先点击工具栏→File→New→会弹出一个对话框→选择Drawing→ok 后→又会弹出一个对话框:如图(1)点击它可以选择各种规则的图纸图(1)→ok后,弹出一个二维工程图的界面。

(2)点击工具栏→Window→Tile Horizontally,呈水平展开。

首先选择二维工具栏上的→Insert→Views→Projections→Front View(前视图),再在三维图上选择所需要的某一个平面作为前视图:操作方法,把鼠标的光标移到二维工程图的界面上,点击鼠标的左键。

如图(二)图(3)(3)点击Insert→Views→Projections→Projection(投影视图),可以投影其他的视图。

操作方法,把鼠标的光标移到所需视图的位置上点击鼠标的左键。

如图(三)图(3)(4)用Insert→Views→Wizard→Wizard(魔术师创建视图)的功能,可以自动生成所有的视图。

(a)操作方法,点击→Wizard→会弹出一个对话框,如图(4)可以选择各种规则的视图图(4)→点击Next→Finish→在三维图上选择某一个平面作为前视图,在二维工程图的界面上,点击鼠标的左键。

生成所需的视图。

(5)生成向视图(Auxiliary)。

(a)操作方法,Insert→Views→Projections→(Auxiliary) 在视图上用鼠标的左键,选择二个点,拖动鼠标到某个位置上,点击鼠标的左键。

如图(5)生成的向视图图(5)(6)生成轴侧图(Isometric)。

(a)操作方法,点击工具栏→Window→Tile Horizontally,呈水平展开。

点击Insert→Views→Projections→选择(Isometric),在三维图上选择某一个平面作为视角,在二维工程图的界面上,点击鼠标的左键。

如图(6)图(6)(7)生成剖视图(Offset SectionView)和剖面图(OffsetSection Cut)以及对齐剖视图(Aligned Section View)和对齐剖面图(AlignedSection Cut)。

三维图转变成二维图的流程-1

三维图转变成二维图的流程-1

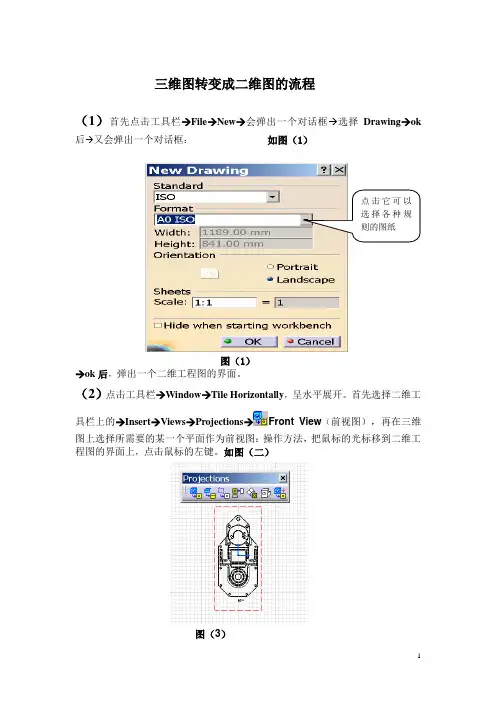

三维图转变成二维图的流程(1)首先点击工具栏→File →New →会弹出一个对话框→选择Drawing →ok后→又会弹出一个对话框: 如图(1)图(1)→ok 后,弹出一个二维工程图的界面。

(2)点击工具栏→Window →Tile Horizontally ,呈水平展开。

首先选择二维工具栏上的→Insert →Views →Projections→Front View (前视图),再在三维图上选择所需要的某一个平面作为前视图:操作方法,把鼠标的光标移到二维工程图的界面上,点击鼠标的左键。

如图(二)图(3)(3)点击Insert →Views →Projections →Projection (投影视图),可以投影其他的视图。

操作方法,把鼠标的光标移到所需视图的位置上点击鼠标的左键。

如图(三)图(3)(4)用Insert →Views →Wizard →Wizard (魔术师创建视图)的功能,可以自动生成所有的视图。

(a) 操作方法,点击→Wizard →会弹出一个对话框,如图(4)图(4)→点击Next →Finish →在三维图上选择某一个平面作为前视图,在二维工程图的界面上,点击鼠标的左键。

生成所需的视图。

(5)生成向视图(Auxiliary)。

(a) 操作方法, Insert →Views →Projections→(Auxiliary)→在视图上用鼠标的左键,选择二个点,拖动鼠标到某个位置上,点击鼠标的左键。

如图(5)图(5) (6)生成轴侧图(Isometric)。

(a) 操作方法, 点击工具栏→Window →Tile Horizontally ,呈水平展开。

点击Insert →Views → Projections →选择(Isometric),在三维图上选择某一个平面作为视角,在二维工程图的界面上,点击鼠标的左键。

如图(6)图(6)(7)生成剖视图(Offset Section View)和剖面图(Offset Section Cut)以及对齐剖视图(Aligned Section View)和对齐剖面图(Aligned Section Cut)。

CATIA V5 机械设计案例教程 第5章 二维视图与三维立体转换

CATIA V5 机械设计案例教程 第5章  二维视图与三维立体转换

图5-1 单一柱体(单一轮廓拉伸)
图5-2 复合柱体(复合轮廓拉伸)
图5-3 单一回转体
图5-4 复合回转体
图5-5 扫略体
图5-6 混合体
图5-7 放样体
图5-8 切割式立体
图5-9 相贯式立体
图5-10 组合式立体
在工程图学中,立体可以利用多面正投影法绘制的二维视图 表达其空间形状。图5-11~图5-20就是图5-1~图5-10中各种三 维立体的二维视图。
图5-21 多面正投影图概念
在三个视图中,主视图反映物体的长(X)和高(Z);俯视图反 映物体的长(X)和宽(Y);左视图反映物体的高(Z)和宽(Y)。 三个视图联系起来即可确定物体的空间形状。
在物体的多个视图中,反映物体形状特点的视图叫做特征视图。 例如图5-21(c)所示物体的三视图中,俯视图和左视图的外轮廓均 为矩形,而主视图的外轮廓是由6条线围成的多边形,三个视图联系 起来可知,该物体的特征视图是主视图,它的空间形状是以主视图投 影轮廓作为草图沿着宽度(Y)方向经拉伸形成的棱柱体。由此得出: 特征视图的投影轮廓可作为物体成形的二维草图。
CATIA V5 机械设计案例教程
根据二维草图,利用“基于草图特征”工具栏中的拉伸命令 可以生成单一柱体(单一轮廓拉伸)、复合柱体(重合轮廓拉伸) 如图5-1和图5-2所示。利用旋转命令可以生成单一回转体(单一 回转面)、复合回转体(多种回转面)如图5-3和图5-4所示。利 用扫略命令可以生成扫略体,如图5-5所示。利用实体混合命令可 以生成混合体,如图5-6所示。利用多截面实体(放样)命令可以 生成放样体,如图5-7所示。几种命令的组合应用可以生成相贯体、 切割体、组合体等如图5-8、图5-9和图5-10所示。
图5-25 线框内套线框的逻辑关系

用CATIA出2D图

用CATIA出2D图

4.2 精加工符号和焊接符号
红框中的命令可以为零件添加精加工符号和焊接符号
4.3公差标注
在这个被称为尺寸属性的菜单中可以更改尺寸的公差以及尺寸线。
5.复制、平移、修剪、镜像、填充等常用指令的运用
在这个被称为几何图形修改的菜单中可以进行图形的复制 镜像,修剪等操作。 剖面的填充线是使用剖面命令形成的。
当你不做刷新操作,3D更改后2D是不会被修改的。
2.很长的零件在图纸中用折弯表示后如何标注?
使用视图命令中红框中的命令可以将比较长的零件 打断处理,但标出的尺寸仍然是实际尺寸
3.剖视图、局部放大图的标注示范
这个视图命令同样可以实现剖视图、局部放大图的标注的标注
4.打印方面要求
1. 公差要求:
CAPSA项目的一些要求
2 文件的形成
每个分总成形成一个2D文件,例如100,200单元等。在2D树中,最好拷贝完整的part名称,这样 可以体现相关3D的版本号。
3. 使用销子孔符号以区分孔的性质。
标注问题答疑
1.当零件有修改、删除或局部追加工时如何能保留原图不被更新掉?
2.图框文字编辑与设置
由于CATIA的编辑功能比较麻烦,所以最好在AUTOCAD中编辑好后再倒入。导入后的图形中 的文字会保留原来的格式并且可以编辑。
3.尺寸基本标注指令(直径、倒角、对齐线标注、快速标注、引线等)
上面的菜单是常用的标注指令,可以标注直径,导角。 下面说一下如何对齐标注: 1) 首先选中所有需要对齐的尺寸,点右键 2)选择右边红框中的命令,并点一下作为起始的那个尺寸 3)然后选择对齐的各种方式 4)确认即可 CAITA中的自动标注并不常用,因为如果3D草图建模不 规范,标出的尺寸往往不符合要求。

如何将三维图立体图形转换成二维图形

如何将三维图立体图形转换成二维图形

专利代理人如何作出适用于专利文件中的图形----用UG软件导出可编辑的CAD文件本教程的实例来自网络:/plus/download.php?open=0&aid=4004&cid=3(如有侵权,请及时联系本作者)1、打开UG,点击“打开”(如图1),出现选择文件对话框(如图2);图12、选择要打开的装配图(注意文件类型的选择),STEP文件(后缀名为STP);如果文件后缀名为STEP,后缀名可直接改为STP;图23、UG对装配图STEP文件进行转换(如图3所示),文件夹中出现零件图及装配图的UG文件,后缀名为prt(如图4所示);图3图44、点击“开始”下拉菜单中的视图(如图5所示),提示选择插入图(根据零件大小选择图纸和比例尺)(如图6所示);图5图65、选择基础视图,可选择六视图,也可选择正二轴测图,也可以选择斜二轴测图()如图7所示);也可以根据实际需要,自行旋转角度而得到的视图(点击图8中的旋转按钮,出现图9中右下角的视图窗口,自行调整角度)(如图8和图9所示);图7图8图96、选择菜单栏中“文件”下拉菜单中的“导出”,二级下拉菜单中的“CGM”(如图10所示)出现导出CGM文件对话框(如图11所示);选择储存位置并命名(整个转换过程,请勿将文件放于桌面上,同时所存储的文件和文件夹命名都不得含有中文)(如图12所示)图10图11图127、新建一个UG建模文件,点击“开始”下拉菜单中的“制图”,进入制图环境(一定要进入制图环境,不然导出的CAD文件是斜的)(如图13所示);图138、导入之前导出的CGM文件(如图14所示),并保存文件(一定要保存,不然导不出CAD 文件)(如图15)图149、选中要导出的视图(如图15所示),点击“文件”下拉菜单中的“导出”,二级下拉菜单中的“2D Exchange”(如图16所示),选择CAD文件的储存位置并命名(必须是英文),如图17所示;转换过程如图18所示;图15图16图17图1810、如图19和图20可知,转换出来的CAD文件可以进行编辑图19图20厦门多诺知识产权事务有限公司张灿铭。

CATIA模型转换

CATIA模型转换

CATIA模型转换CATIA是一种计算机辅助设计(CAD)软件,广泛应用于航空、汽车、机械等领域。

在设计过程中,可能需要将CATIA模型转换为其他格式,以便与不同软件进行交流或者在不同平台上使用。

本文将介绍CATIA模型转换的相关知识和方法。

一、CATIA模型转换的需求CATIA模型转换的需求主要基于以下几点:1. 兼容性:由于不同的软件和平台之间存在兼容性差异,因此需要将CATIA模型转换为其他格式,以便在特定的软件或平台上使用。

2. 数据交流:在设计和制造过程中,可能需要与其他团队或供应商进行数据交流,转换CATIA模型可以方便数据的共享和协作。

3. 文件压缩:CATIA模型文件通常较大,转换为其他格式可以有效地减小文件大小,提高传输和存储效率。

二、CATIA模型转换的方法CATIA模型转换的方法主要有以下几种:1. 导出为常见格式:CATIA可以导出为多种常见的文件格式,如STL、IGES、STEP等。

这些格式在不同的软件中都有广泛的应用,可以满足基本的数据交流需求。

2. 转换为专业格式:根据具体需要,可以将CATIA模型转换为专业的格式,如AutoCAD的DWG或SolidWorks的SLDPRT等。

这些格式在特定的行业或软件中具有更好的兼容性和功能性。

3. 网络共享:CATIA支持与其他CAD软件进行联网协作,可以实时传输和共享CATIA模型数据。

通过网络共享,可以避免繁琐的文件转换过程,提高工作效率。

4. 插件扩展:CATIA拥有丰富的插件资源,可以通过安装适当的插件来实现与其他软件的直接交互和转换。

这些插件可以根据具体需求选择和安装。

三、CATIA模型转换的注意事项在进行CATIA模型转换时,需要注意以下几点:1. 数据精度:不同的文件格式可能会对CATIA模型的精度产生影响,需要根据具体需求选择适当的格式。

2. 文件大小:某些文件格式可能会导致CATIA模型的文件大小变大或变小,需要根据实际情况进行选择。

三维实体转二维三视图教程

三维实体转二维三视图教程

三维实体转换二维三视图教程(2007cad)1、 绘制好三维实体。

绘制后选择好主视图—东南等轴侧位置2、 准备工作2.1 新建一张图(二维、三维都可以),已二维的为例。

2.2 建好图纸后也选择主视图—东南等轴侧。

2.3 将画好的三维图形复制过来,建立一个新图层命名为图层1,只要不是在0图层就可以。

把复制好的图形放在这个图层1 上。

(因为后期要把0图层隐藏起来如果实体在这个图层,那么你就无法看到了)一定不要在O图层上3、 绘制主视图第2步骤中建立的是备用的,我们是在原图上操作3.1主视图-----二维线框3.2在屏幕下方的状态托盘中的“模型”按钮将图纸转换到“图纸”空间中3.3在图纸空间下,点击图形的外框,将图形变成四分之一大小左右。

通过点击这个按钮,改变模型和图图纸空间图纸空间3.4选择模型空间在主视图中间双击鼠标中键,将图形放到图框中间位置4、 制作放置实体的图框在图纸空间下,复制(CO)--将主视图复制到右下方备用5、 绘制左视图和俯视图5.1 左视图在图纸空间下,绘图---建模---设置—视图---正交在主视图左侧图框中心点击一下然后拉到右上四分之一位置中心点击一下,再点击一下确认这样做出左视图。

但这步还没有完,右键点击对象捕捉勾选端点,选择主视图右上端点,不要点击,过一下拉出蚂蚁线,点击一下,在主视图左下角过一下拉出蚂蚁线,照图片绘制出在主视图左下角过一下拉出蚂蚁线,照图片绘制出左视图边框。

鼠标在主视图左侧边框中心点一下拉到右上中心位置点一下勾选端点,根据步骤做出左视图边框做好边框后输入名字left 右键确认这时会自动出现正交的选择,仿照 做出俯视图做出俯视图命名为top6、 去掉图中多余的线段这时可以看到图中多处好多线段,而且线段都是整体的 切换到“模型”空间,绘图---建模---设置—图形,在左视图和俯视图外框上点击一下,左视图和俯视图外框上点击一下,确定。

确定。

这样多余的线就没有了,而且线段都变成独立的线段了7、 改变主视图的格式在“模型”空间下,绘图—建模—设置—轮廓,然后在主视图的图形上点击一下(要在图形上点击),确定选择是---是---是。

C三维转二维出图演示

C三维转二维出图演示

C三维转二维出图演示 This manuscript was revised by the office on December 22, 201204版非平面摄影法三维实体画好以后,可以观赏,也可以截成图片,固然漂亮、直观,但很多信息传递不到。

因此,只有把三维实体转成三视图,才是最实用的,可以反映三维实体的各个部位的详细信息。

而怎样才能将所画好的三维实体用三视图的形式表达出来,是很多绘图者比较头疼的事情。

在平面里参照三维实体一步步地画,固然可以画出,但既费时又费力,且往往容易遗漏很多信息。

那么,能否在AutoCAD中将三维实体直接转换成三视图呢答案是肯定的。

下面我就详细介绍这样的操作——三维实体转三视图。

在转换的过程中,要用到2个命令……“设置视图(solview)”、“设置图形(soldraw)”,这2个命令在CAD的各个版本中都有,是通用的。

在AutoCAD2007版及以后的版本中,还可以用“平面摄影(flatshot)”来制作三视图,我也刚接触,在研究后,再告知大家。

下面是“三维实体转三视图”的详细图解:12345678910 111213141516171819202122232425262728293031323334353637383940414243444507版平面摄影本例为AutoCAD实例教程,今天我们将学习通过运用AutoCAD的“平面摄影(flatshot)”命令将三维模型转为三视图的方法,本实例适用于AutoCAD 2007以上版本,希望能给朋友们带来帮助。

作者:shaonx 来源:中国教程网论坛在AutoCAD2007版及以后的各个版本中,还可以用“平面摄影(flatshot)”命令来进行三维实体到三视图转换,这个转换过程是在“模型”里转换,这就给很多的后续操作带来了方便,如绘制“剖视图”、“截面图”、“转向图”等等。

经过本人(shaonx)一段时间的研究试验,总结了一套转换的方法,自我感觉基本上还是成功的,因此特意做了本教程,以飨广大的网友。

Catia3D导出2D教程-Bycandle讲述

Catia3D导出2D教程-Bycandle讲述
2020年3月9日星期一4时52分51秒 Page 4
进入制图模块后,单击“正视图”图标
2020年3月9日星期一4时52分51秒 Page 5
切换窗口至需要投影2D图的零件/装配框中
2020年3月9日星期一4时52分51秒 Page 6
旋转后选择合适表面,单击,自动进入制图模块
2020年3月9日星期一4时52分52秒 Page 7
2020年3月9日星期一4时52分53秒 Page 11
打开一个零件/装配体
2020年3月9日星期一4时52分50秒 Page 1
进入制图模块,开设-机械设计-工程制图
2020年3月9日星期一4时52分50秒 Page 2
对于投影特征与想要的2D图一致的,可直接选择七视图/三视图
2020年3月9日星期一4时52分51秒 Page 3
如果只需要一个或几个方向的试图选择空白布局
通过罗盘旋转/切换投影面
2020年3月9日星期一4时52分52秒 Page 8
单击空白位置,自动生成2D投影图
2020年3月9日星期一4时52分52秒 Page 9
右击边框边缘,选择属性,可修改投影图特征
2020年3月9日星பைடு நூலகம்一4时52分52秒 Page 10
若需要生成多个投影图,则重复“正视图”到上一步的过程,选择不同投影面 投影完成后,文件-另存为,保存类型选择dwg即可

8 CATIA 三维-二维图

8 CATIA 三维-二维图

三维图转变成二维图的流程(1)首先点击工具栏→File →New →会弹出一个对话框→选择Drawing →ok后→又会弹出一个对话框: 如图(1)图(1)→ok 后,弹出一个二维工程图的界面。

(2)点击工具栏→Window →Tile Horizontally ,呈水平展开。

首先选择二维工具栏上的→Insert →Views →Projections→Front View (前视图),再在三维图上选择所需要的某一个平面作为前视图:操作方法,把鼠标的光标移到二维工程图的界面上,点击鼠标的左键。

如图(二)图(3)(3)点击Insert →Views →Projections →Projection (投影视图),可以投影其他的视图。

操作方法,把鼠标的光标移到所需视图的位置上点击鼠标的左键。

如图(三)图(3)(4)用Insert →Views →Wizard →Wizard (魔术师创建视图)的功能,可以自动生成所有的视图。

(a) 操作方法,点击→Wizard →会弹出一个对话框,如图(4)图(4)→点击Next →Finish →在三维图上选择某一个平面作为前视图,在二维工程图的界面上,点击鼠标的左键。

生成所需的视图。

(5)生成向视图(Auxiliary)。

(a) 操作方法, Insert →Views →Projections→(Auxiliary)→在视图上用鼠标的左键,选择二个点,拖动鼠标到某个位置上,点击鼠标的左键。

如图(5)图(5) (6)生成轴侧图(Isometric)。

(a) 操作方法, 点击工具栏→Window →Tile Horizontally ,呈水平展开。

点击Insert →Views → Projections →选择(Isometric),在三维图上选择某一个平面作为视角,在二维工程图的界面上,点击鼠标的左键。

如图(6)图(6)(7)生成剖视图(Offset Section View)和剖面图(Offset Section Cut)以及对齐剖视图(Aligned Section View)和对齐剖面图(Aligned Section Cut)。

CATIA软件模型转换与修复技巧

CATIA软件模型转换与修复技巧

CATIA软件模型转换与修复技巧CATIA软件是一款用于三维建模和设计的强大工具。

然而,由于不同CAD软件之间的差异,模型转换和修复往往会导致一些问题。

本文将介绍一些CATIA软件模型转换和修复的技巧,帮助您解决常见的问题。

一、模型转换技巧1.准备工作在进行模型转换之前,首先确保原始模型没有任何错误或无效几何体。

检查模型的完整性和准确性是十分重要的,因为转换过程中可能会引入一些不可预料的问题。

使用CATIA的内置工具或第三方插件来验证和修复模型,以确保其完整性。

2.文件格式选择选择合适的文件格式进行模型转换是十分关键的。

不同的CAD软件支持不同的格式,选择一个能够满足目标软件要求的格式进行转换将帮助您避免许多问题。

CATIA软件支持多种文件格式,包括IGES、STEP、STL等。

根据目标软件的要求选择最适合的格式。

3.单位和坐标系转换在进行模型转换之前,确保原始模型和目标模型使用相同的单位和坐标系。

如果单位或坐标系不一致,可能会导致模型缩放或位置偏移等问题。

使用CATIA的单位和坐标系转换工具来确保一致性。

二、模型修复技巧1.检查孔洞和面缺失在模型转换过程中,经常会出现孔洞或面缺失的问题。

这些问题可能会导致模型无法正确显示或无法进行后续操作。

使用CATIA的拓扑修复工具来自动修复这些问题。

同时,您还可以使用手动修复工具来填补孔洞和修复面缺失。

2.处理重叠面和自相交重叠面和自相交是常见的几何体错误,在模型转换中经常会出现。

它们可能会导致模型无法正确显示或导致后续操作失败。

使用CATIA的拓扑修复工具来检测和修复重叠面和自相交。

您可以使用自动修复工具进行修复,也可以使用手动修复工具来解决这些问题。

3.修复模型边缘模型边缘的完整性对于模型的正确显示和后续操作非常重要。

在模型转换过程中,边缘可能会断裂或出现不完整的情况。

使用CATIA的边缘修复工具来检测和修复这些问题。

您可以选择自动修复工具进行修复,也可以使用手动修复工具来保持边缘的完整性。

CATIA二维图教程

CATIA二维图教程

15
局部放大视图功能(Details)
局部放大图包括圆形局部放大视图(Detail View)、
多边形局部放大视图(Detail View Profile)、
快速生成圆形局部放大视图(Quick Detail View) 快速生成多边形局部放大视图(Quick Detail View Profile)
16
局部放大视图(Detail View)
该功能用于生成圆形区域的局部放大视图。(如下图)步骤如下: 1)在局部放大图工具条中选取Detail View。 2)单击鼠标左键确定圆心。 3)移动鼠标,使圆至适当大小,单击鼠标左键,确定圆的大小。 4)移动鼠标至所需位置,单击鼠标左键,即生成圆形局部放大视图。 5)将鼠标移至圆形局部放大视图虚线方框上,或移至历史树圆形局部放大视图上单 击右键,选择Properties项,可在View→ Scale and Orientation →Scale下修改 放大比例。(如下图)其缺省放大比例为2:1
14
转折剖面图(Aligned Section Cut)
该功能用于生成转折剖面图。步骤如下: 1) 在剖面及剖视图工具条中选取Aligned Section Cut。 2)选取剖切线经过的圆和点。 3)双击最后选取的圆或点。 4) 移动鼠标带动绿色框内视图至所需位置,点击鼠标左键,即生成所 需的视图。
多边形局部视图(Clipping View Profile)
该功能用于生成多边形局部视图。步骤如下: 1)在局部视图工具条中选取Clipping View Profile。 2)不断单击鼠标左键并移动鼠标做多边形,最后一点双击以结束多边形, 即生成多边形局部视图
22
断开视图(Break view)

三维实体转到二维线条的一般做法

三维实体转到二维线条的一般做法

三维到二维1.打开文件打开文件,我打开的是“方块螺母.dwg”。

应该注意的是:你要转化为二维的物体应该是实体(solid),而不是网格物体或面物体。

如按好的习惯,应该是用实际比例画在模型空间中。

着色模式:2.转到布局中,删除系统自动生成的视口。

3.布局自己的视口3.1 新建一个层,命名为“视口”,将其设置为不可打印,并设置为当前层。

3.2 建自己的视口。

运行“视图→视口→四个视口”命令: _-vports指定视口的角点或[开(ON)/关(OFF)/布满(F)/消隐出图(H)/锁定(L)/对象(O)/多边形(P)/恢复(R)/2/3/4] <布满>: _4指定第一个角点或[布满(F)] <布满>: ;在这个地方按回车正在重生成模型。

4.进入浮动模型空间在状态栏“图纸”上按一下,它将变为“模型”,当前活动的视口边框将加粗。

5.设置各视图利用“视图→三维视图”菜单将三视图调整为其正交状态。

如果你的图上没其它东西,将显示成类似于下图的样子。

6.转回图纸空间7.设置各视图的比例,锁定视口显示选中三视图的视口,运行“修改→对象特性”,选择你所需的比例,如果你的各视图没有对齐,可使用mvsetup命令来使之对齐,具体用法请参见帮助。

各视图设置完后把“显示锁定”选择为“是”,以锁定显示,以免不小心缩放和移动了视口中的图形。

8.加载hidden线型运行“格式→线型→加载”,选择hidden线型,按“确定”以把此线型加载到内存中。

这是系统所默认的虚线线型。

9.进入浮动模型空间,激活第一个视口,运行solprof命令命令: solprof选择对象: ;在这里选择你的实体找到1 个选择对象: ;按回车是否在单独的图层中显示隐藏的剖面线?[是(Y)/否(N)] <是>: ;一路回车下去是否将剖面线投影到平面?[是(Y)/否(N)] <是>:是否删除相切的边? [是(Y)/否(N)] <是>:已选定一个实体。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

将catia绘制的三维图转换成两维工程图的完美方法
最近一段时间一直在找寻一种比较理想的将catia三维实体图转换成两维cad图的方法,到今天,终于凑巧有了眉目了,写一个日志,做个笔记,以免自己忘掉,同时造福他人。

首先说一下,这个方法比较复杂,如果你只想做一个简单的转换,只转这么一次,那你可以参照我的博客的一篇文章《将catia的三维图输出成二维图的简单方法》,地址是/Catia/1211.html
上面的方法很简单,需要标注的话,可以在catia内完成,也可以在CAD内完成。

可以不进入管理员模式直接就搞好输出成正常cad格式的,直接进入第四步就可以了。

废话不说了,现在看看具体方法吧。

如果不需要设置一些细节,比如标注的颜色字体箭头形状等(而且即使设置了箭头的颜色形状等,进入cad编辑以后,一切都会变样,我看如果你要进入cad编辑的话,还不如不做设置的好,这是我画了一段时间后得出的结论),可直接到第四步试一试。

一:进入catia的管理员模式,如果你懂得如何进入,直接到第二步。

据我了解,一般的catia用户(除非公司的catia管理员)都不太设置catia的环境,因而我这里就不再费事儿啰嗦怎么备份你的catia设置了,如果你实在需要设置,直接将你的设置打包,需要的时候覆盖掉就好了,如果你把自己的catia搞死了,参见/Catia/1212.html复活你的catia。

下面是进入catia管理员模式的方法:
右键catia的快捷方式选择属性,如图所示
更改红色框内的表述,比如修改如下文本:
"D:\Program
Files\Dassault\Systemes\B18\intel_a\code\bin\CATSTART.exe"-run"CNEXT.exe"-env
CATIA.V5R18.B18-direnv"C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv"-nowindow
修改为
"D:\Program Files\Dassault Systemes\B18\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe -admin" -env CATIA.V5R18.B18 -direnv "C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv" -nowindow
修改过后启动catia就自动进入管理员模式,catia启动比较慢,等一下就到了。

启动后catia会提示你进入管理员模式了。

二:catia的设置
tools-->options进入设置环节,把图中所示面板设置成我的样的,就可以了
同时,一般时候drafting时需要标出轴线,螺纹等,推荐您如图做配置:
三:可选配置(进入一次管理员模式不容易啊)
tools(工具)-->standards(标准)设置一下你的绘图标准,很多公司和研究所都有一些自己的绘图标准式样,在这里你可以设置成你需要的样子,我们国家的国标GB一般只需在ISO 的基础上做修改就可以了。

一般来说,修改式样(style),实质的东西不太需要改。

改过以后建议另存为一个文件,这样就不破坏原文件了,当然,实在破坏了,只需找到这个文件,删除掉,系统自动会生成这个(catia太强大了,太耐操了)。

四,进入普通用户模式(没有做过上面操作的话,直接启动catia就是普通用户模式)修改完后,进入普通用户模式,我想大家都知道怎么做,不赘述了。

tools-->option进行如图所示设置
确定后,设置工作就完成了,下面介绍如何完美转化成cad格式。

五:drafting(简单介绍一个例子)
打开一个catia实体图,进入drafting模块,如图所示
做如下设置
作应该需要的标注,然后就可以导出你的cad图了,如图所示的标注
导出成.dwg格式,文件-->另存为,选择dwg格式,就导出来了。

六:在CAD下编辑修改
用auto CAD将导出的图打开,你可能没有办法将视图修改到合适的大小,我不知道是什么原因,但是,知道怎么解决。

将cad软件最大化然后还原,试一下,不行的话,再试试。

就这样就好了,很无语。

cad打开的图如图所示,
双击任意一个标注,你会发现能打开标注属性对话框,怎么样,没有问题吧,但是,有的公司要的标注方式跟目前的不一样,需要修改,可以使用如下方法修改(很多人都知道,我写下来,给不知道的人瞄一眼)。

格式-->标注样式打开如下图所示
点击修改,将标注样式改为标注引线箭头都是绿色,标注的字体大小为3.5,黄色,确定,关闭后所有标注都改为新样式。

(如果不更改的话,不论点击哪一个标注,这个标注都会自动改为Standard样式,这样可不好)
经过这样一番折腾(从第四步开始折腾的话,也可以,其实),我们就搞定了catia实体图向两维工程图转化的问题,具体说来有如下实惠:
1.有大批量的实体图要转换时,可以节省大量的傻瓜时劳动,而且这样的劳动在心不在焉时极容易出错
2.再catia图经常修改时,避免了不必要的标注劳动,当零件复杂时,标注劳动远大于catia的绘图劳动
3.(如果你在管理员模式下将格式都设置到位的话)可以实时更新你的cad图了,避免出现同一零件不同版本的问题。
