阿贝折射仪操作作业指导书
阿贝折射仪操作规程
阿贝折射仪操作规程一．使用方法(1)仪器安装:将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。
用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求(一般选用(20.0±0.1)℃或(25.0±0.1)℃)(2)加样:旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面(不可来回擦)。
待镜面洗净干燥后，用滴管滴加数滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧闭合旋钮。
若液体易挥发，动作要迅速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样(注意切勿将滴管折断在孔内)。
(3)调光:转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。
调节消色散补偿器使目镜中彩色光带消失。
再调节读数螺旋，使明暗的界面恰好同十字线交叉处重合。
(4)读数:从读数望远镜中读出刻度盘上的折射率数值。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过0.0002，然后取平均值。
二．阿贝折射仪是一种精密的光学仪器，使用时应注意以下几点:(1) 使用时要注意保护棱镜，清洗时只能用擦镜纸而不能用滤纸等。
加试样时不能将滴管口触及镜面。
对于酸碱等腐蚀性液体不得使用阿贝折射仪。
(2) 每次测定时，试样不可加得太多，一般只需加2~3滴即可。
(3) 要注意保持仪器清洁，保护刻度盘。
每次实验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。
最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏。
(4) 读数时，有时在目镜中观察不到清晰的明暗分界线，而是畸形的，这是由于棱镜间未充满液体;若出现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上。
(5) 若待测试样折射率不在1.3~1.7范围内，则阿贝折射仪不能测定，也看不到明暗分界线。
阿贝折光仪作业指导书
阿贝折光仪作业指导书一、引言阿贝折光仪是一种常用的光学仪器，用于测量物质的折射率。
本作业指导书旨在向使用者介绍阿贝折光仪的基本操作步骤和注意事项，以确保正确的使用和准确的测量结果。
二、仪器准备在使用阿贝折光仪之前，确保仪器处于正常工作状态，并根据以下步骤进行准备：1. 清洁：使用干净的软布擦拭阿贝折光仪的外壳和透镜，确保没有灰尘或污渍；2. 校准：根据仪器说明书，进行仪器的校准，确保测量结果准确可靠；3. 电源：确认仪器的电源充足，并连接到电源插座。
三、样品准备在测量前，需要准备正确的样品，并按照以下步骤进行准备：1. 样品准备：根据测量需要，选择合适的样品，保证其质量和透明度符合要求；2. 温度控制：将样品与室温达到平衡，确保样品温度稳定；3. 清洁样品：用纯净水和软布清洁样品表面，确保没有灰尘或污渍；4. 平整样品：将样品放置在平整的横向面上，避免不必要的弯曲或扭曲。
四、操作步骤按照以下步骤正确操作阿贝折光仪：1. 打开仪器：按照仪器说明书的指导，打开阿贝折光仪的电源开关，并等待仪器自检完成；2. 校准仪器：使用标准物质进行校准，校准仪器的零点，并确保仪器的测量结果准确；3. 放置样品：将准备好的样品放入样品托盘，并调整样品的位置和角度，使其处于合适的测量位置；4. 测量折射率：通过调节仪器的旋钮或按钮，使光线通过样品，观察并记录测得的折射率数值；5. 重复测量：为了确保测量结果的准确性，应重复进行多次测量，取平均值作为最终的折射率结果；6. 关闭仪器：在完成所有测量后，关闭阿贝折光仪的电源，并清理和存放仪器。
五、注意事项在使用阿贝折光仪时，需要注意以下事项以确保准确的测量结果：1. 样品选择：选择与测量目的相符的样品，并确保其光学性能符合要求；2. 温度控制：样品的温度对测量结果有影响，确保样品与仪器的温度稳定并达到平衡；3. 清洁样品：保持样品表面的清洁可以避免内部和外部因素对测量结果的影响；4. 平整样品：确保样品平整摆放以避免由于样品表面不平整导致的测量误差；5. 重复测量：通过多次重复测量，可以减少误差并提高测量结果的准确性；6. 仪器维护：定期对阿贝折光仪进行维护并校准，确保仪器的正常工作状态。
阿贝折射仪检定作业指导书
阿贝折射仪检定作业指导书一、引言阿贝折射仪是一种重要的光学仪器，常用于测量材料的折射率和反射率。
在使用阿贝折射仪时，正确的检定方法和作业流程是确保准确测量结果的关键。
本指导书旨在提供关于阿贝折射仪检定的详细说明和操作指导，以支持操作人员顺利进行检定作业。
二、阿贝折射仪检定的目的1. 确保阿贝折射仪的测量结果准确可靠；2. 确保阿贝折射仪的各项功能正常运行；3. 保证阿贝折射仪符合相关技术规范和标准。
三、检定所需工具和设备完成阿贝折射仪的检定作业，需要以下工具和设备：1. 阿贝折射仪；2. 校准样品（包括玻璃和液体样品）；3. 温度计；4. 具有合适精度的校准设备（如标准光源）；5. 进行记录和数据处理的计算机。
四、阿贝折射仪检定的步骤1. 准备工作：a. 确保阿贝折射仪的清洁和无损坏；b. 校准温度计，并记录环境温度；c. 准备校准样品，并记录其相应的标准折射率；d. 准备校准设备，并确认其精度和稳定性。
2. 验证阿贝折射仪的刻度：a. 使用校准样品进行刻度验证，首先选择一个较低折射率的样品，然后选择一个接近阿贝折射仪极限测量范围的样品；b. 依次测量样品的折射率，并与样品的标准值进行比较；c. 记录测量结果，并计算误差值；d. 如果误差值超过技术规范要求，则需要进行刻度调整。
3. 检验阿贝折射仪的各项功能：a. 检查阿贝折射仪的光源是否正常，并记录其亮度；b. 确保阿贝折射仪的刻度盘等部件动作正常；c. 检查阿贝折射仪的显示屏和键盘是否正常工作；d. 检查阿贝折射仪的测量结果输出是否准确。
4. 进行校准误差评估：a. 使用多个校准样品，并按照一定的测量顺序进行测量；b. 计算每个样品的测量结果和其标准值之间的偏差；c. 统计并分析这些偏差值，评估阿贝折射仪的校准误差；d. 如果校准误差超过技术规范要求，则需要进行校准修正或故障排除。
五、检定结果记录和数据处理1. 将所有的检定数据进行记录，包括测量结果、校准样品标准值、校准设备精度等；2. 对数据进行统计分析，计算测量偏差、标准差等相关指标；3. 根据统计结果，判断阿贝折射仪的检定结果是否符合要求；4. 编制检定报告，详细描述阿贝折射仪的检定过程、结果和评估。

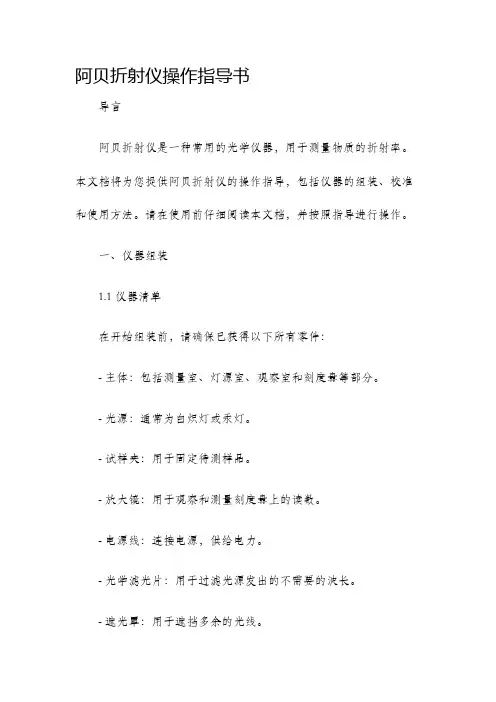

阿贝折射仪操作指导书
阿贝折射仪操作指导书导言阿贝折射仪是一种常用的光学仪器，用于测量物质的折射率。
本文档将为您提供阿贝折射仪的操作指导，包括仪器的组装、校准和使用方法。
请在使用前仔细阅读本文档，并按照指导进行操作。
一、仪器组装1.1 仪器清单在开始组装前，请确保已获得以下所有零件：- 主体：包括测量室、灯源室、观察室和刻度盘等部分。
- 光源：通常为白炽灯或汞灯。
- 试样夹：用于固定待测样品。
- 放大镜：用于观察和测量刻度盘上的读数。
- 电源线：连接电源，供给电力。
- 光学滤光片：用于过滤光源发出的不需要的波长。
- 遮光罩：用于遮挡多余的光线。
- 其他配件：根据具体型号可能还有其他配件，请根据说明书进行确认。
1.2 仪器组装步骤1. 将主体部分放在整洁的工作台上。
2. 将光源插入灯源室，并确保固定牢固。
3. 将试样夹装置插入测量室，并固定好待测样品。
4. 将放大镜插入观察室，调整合适的位置。
5. 连接电源线，并将其插入电源插座。
二、仪器校准2.1 背景校准在进行实际测量之前，需要进行背景校准，以消除环境因素对测量的影响。
1. 打开仪器电源，确保光源已经完全预热。
2. 将遮光罩放置在光源前方，避免外界光线的干扰。
3. 转动刻度盘，直到观察室中的刻度盘上的图案清晰可见。
4. 通过观察室中的放大镜，调整刻度盘上的背景图案，使其完全清晰。
2.2 折射率校准在进行真正的折射率测量前，需要对仪器进行折射率校准。
1. 准备参考样品，一般为具有已知折射率的透明物质。
2. 将参考样品放在试样夹中，并确保夹子固定牢固。
3. 通过观察室中的放大镜，读取刻度盘上的参考样品的折射率值。
4. 将读取的参考样品折射率值与已知值进行比较，进行校准，直到两者基本一致为止。
三、仪器使用3.1 样品准备在进行折射率测量前，需要准备待测样品。
1. 将待测样品准确地放入试样夹中，并固定好。
2. 确保样品表面干净，没有污渍或气泡的干扰。
3.2 折射率测量1. 打开仪器电源，等待光源完全预热。
阿贝折射仪WAYW标准操作规程
福建中合医药股份有限公司GMP文件1 目的：制定一个阿贝折射仪操作规程，保证其正确使用2 依据：WYA-2W阿贝折射仪说明书3 适用范围：阿贝折射仪的使用操作4 责任者：QC主管、QC检验员5 规程内容：5.1 准备工作5.1.1 在开始测定前，必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。
再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转。
5.1.2 开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。
（若用乙醚或酒精清洗必须等干后再加入被测液体。
）5.2 测定工作5.2.1 将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。
（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。
5.2.2 调节两反光镜使二镜筒视场明亮。
5.2.3 旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读书镜视场右边所指示刻度值。
5.2.4 测量固体时，固体上需有二个互成垂直的抛光面。
测定时，不用反光镜及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上，其他操作与上同。
若被测固体的折射率大于1.66，则不应用溴代萘粘固体而改用二碘甲烷。
5.2.5 当测量半透明固体时，固体上需有一个抛光面，测量时将固体的一个抛光面用溴代萘粘在折射棱镜上，取下保护罩作为进光面，利用反射光来测量，具体操作同上。
5.2.6 测量糖溶液内含糖量浓度时，操作与测量液体折射率时，应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。
5.2.7 测定色散值时，转动阿米西棱镜手轮，直到视场中明暗分界线无颜色为止，此时在色散值刻度圈记下所指示出的刻度值Z再记下其折射率nD 。
阿贝折射仪检定作业指导书
阿贝折射仪检定作业指导书一、适用范围本操作规程适用于实验室用阿贝折射仪的检定/校准。
二、 依据文件JJG625—2001《阿贝折射仪检定规程》三. 标准器信息阿贝折射仪标准块QK1、K9、F2、ZF2.测量范围：n D :1.47~1.67,n D ：-5105U ⨯= （3k =），(n F －n c )：-5107U ⨯= （3k =），蒸馏水、钠光灯、40W 白炽灯、三种折射液:1、水杨酸甲酯(n D :1.537)，2、α-溴代萘(n D :1.656)，3、二碘甲烷(n D :1.741).四．环境条件温 度：（20±3）℃将检定设备和被检仪器置于恒温室2h 后方可检定。
相对湿度：<85%五、操作方法5.1 对被检阿贝折射仪进行外观检查，并记录；5.2 仪器的传动部分应灵活稳定，无卡滞和松动现象；5.3 光学零件应清洁，胶合良好；读数部分的数字、刻线应清晰完整；光学系统成像清晰，视场内亮度均匀；5.4 仪器调整将仪器所配的工作样块和阿贝折射仪标准块用无水酒精和乙醚混合液擦洗干净，用擦镜纸轻轻吸干其表面液体。
松开锁钮，开启辅助棱镜，使其磨砂的斜面处于水平位置，用滴管滴加少量无水酒精和乙醚混合液清洗折射棱镜抛光面，促使难挥发的玷污物逸走，用滴管时注意勿使管尖碰撞镜面。
必要时可用擦镜纸轻轻吸干镜面，但切勿用滤纸。
待镜面干燥后，在折射棱镜抛光面上加人折射率为1.537的水杨酸甲酯。
将工作样块贴在折射棱镜抛光面上，使其紧贴无气泡，旋转读数手轮，使刻度盘标尺上的示值为最小，然后调节反射镜，使入射光进入棱镜组，同时从测量望远镜中观察，使视场最亮。
调节目镜，使视场准丝最清晰。
旋转读数手轮，使刻度盘标尺上的示值逐渐增大，直至观察到视场中出现彩色光带或黑白临界线为止。
旋转色散棱镜手轮，消除视场色散，使视场内呈现一个清晰的明暗临界线。
当读数视场指示于工作样块的折射率实际值时，视场内明暗分界线应落在十字线交点。
38WYA阿贝折射仪操作规程文档
1、仪器名称、型号仪器名称：阿贝折射仪型号：WYA2、工作原理本仪器基本原理即为折射定律：光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射角达到90o，此时的入射角称为临界角，本仪器测定折射率就是基于测定临界角的原理。
3、基本资料与性能参数本仪器是能测定透明、半透明液体或固体的折射率和平均色散的仪器；仪器接上恒温器则可测定温度为10℃~50℃内的折射率。
折射率测量范围：1.3000~1.7000，测量示值误差：±0.0002。
4、所用试剂蒸馏水、标准试样。
5、授权操作人由授权人员操作或有上岗证者操作。
6、仪器常规操作6、1、准备工作（仪器首次操作前必须校正读数）每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量准确度。
6、2、测定工作（透明、半透明液体）将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板，合上反射镜，调节目镜视度，使十字线成象清晰，此时旋转手轮并在目镜视场中找到明暗分界线的位置，再旋转手轮使分界线不带任何色彩，微调手轮，使分界线位于十字线的中心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。
7、保养7、1、仪器应置于干燥、空气流通的室内，以免光学零件受潮后生霉。
7、2、档测试腐蚀性液体时应及时性做好清洗工作（包括光学零件、金属件以及油漆表面），防止侵蚀损坏。
仪器使用完毕后必须做好清洁工作。
7、3、经常保持仪器清洁，严禁油手或汗手触及光学零件，若光学零件表面有灰尘可用高级麂皮或长纤维的脱脂棉轻擦后用皮吹风吹去。
如光学零件表面沾上了油垢后应及时用酒精乙醚混合液擦干净。
7、4、仪器应避免强烈震动或撞击，以防止光学零件损伤及影响精度。
8、年度维护标准要求按照保养要求落实到位，并作好维护保养登记记录。
阿贝折射仪操作规程
阿贝折射仪操作规程一．使用方法(1)仪器安装:将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。
用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求(一般选用±℃或±℃)(2)加样:旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面(不可来回擦)。
待镜面洗净干燥后，用滴管滴加数滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧闭合旋钮。
若液体易挥发，动作要迅速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样(注意切勿将滴管折断在孔内)。
(3)调光:转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。
调节消色散补偿器使目镜中彩色光带消失。
再调节读数螺旋，使明暗的界面恰好同十字线交叉处重合。
(4)读数:从读数望远镜中读出刻度盘上的折射率数值。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过，然后取平均值。
二．阿贝折射仪是一种精密的光学仪器，使用时应注意以下几点:(1) 使用时要注意保护棱镜，清洗时只能用擦镜纸而不能用滤纸等。
加试样时不能将滴管口触及镜面。
对于酸碱等腐蚀性液体不得使用阿贝折射仪。
(2) 每次测定时，试样不可加得太多，一般只需加2~3滴即可。
(3) 要注意保持仪器清洁，保护刻度盘。
每次实验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。
最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏。
(4) 读数时，有时在目镜中观察不到清晰的明暗分界线，而是畸形的，这是由于棱镜间未充满液体;若出现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上。
(5) 若待测试样折射率不在~范围内，则阿贝折射仪不能测定，也看不到明暗分界线。
三．为了确保仪器的精度，防止损坏，请用户注意维护保养特提出下列要点以供参考:(1)仪器应置放于干燥、空气流通的室内，以免光学零件受潮后生霉。
阿贝折射仪使用说明(最全)
阿贝折射仪使用说明(最全)
1.准备和校正将折光仪置于光线充足的地方，与恒温水浴相连接，使折光仪棱镜的温度为20℃。
然后将下棱镜（反光镜18）打开，向后扭转约180℃，把上棱镜（折射棱镜）和校正用的标准玻璃用丙酮洗净烘干，将一滴1-溴代苯滴在标准玻璃的光滑面上，然后贴在上棱镜面上，用手指轻压标准玻璃的四角，使棱镜和标准玻璃之间辅有一层均匀的溴代苯，转动反光镜，使光射在标准玻璃的光面上，调节棱镜转动手轮2，使目镜望远视野分为明暗两部分，再转动阿米西棱镜手轮10，消除虹彩并使明暗分界清晰，使明暗分界线对准在十字架上，若有偏差，可调节示值调节螺钉9，使明暗分界线恰处在十字架上，此时由读数视野读出折光率，在与标准玻璃上所刻数值比较，二者相差不大于0.0001，校正就此结束，也可用纯水校正。
在阿贝折光仪的望远目镜的金属筒上，有一个供校准仪器用的示值调节螺钉，通常用20℃的水校正仪器（其折光率
ND20=1.3330）。
也可用已知折光率的标准玻璃校正。
+[5["}.q''a"B1M;Z''}4m
2.测定将进光棱镜和折射棱镜用丙酮或乙醚洗净，用擦镜纸擦干或吹干注入数滴样品，立即闭合棱镜，使样品与棱镜于20℃保持数分钟，然后按前述方法调节，记录读数，读数应准确至小数点后第四位（zui后一位为估计数字），轮流从一边再从另一边将分界线对准在十字架上，重复记录读数3次，读数间差不大于0.0003，所得读数平均值即为样品的折光率。
测定完毕后，打开棱镜，用擦镜
纸轻轻擦干，不论在任何情况下，不允许用擦镜纸以外的任何东西接触到棱镜，以免损坏它的光学平面。
阿贝折射仪操作指导书
阿贝折射仪操作指导书
版 修 订 日 次 期 A/00
编制
审核Leabharlann 批准1. 将仪器摆放在明亮干净的试验台上，用无水酒精与乙醚（1:4）的混合液和脱脂棉轻擦干净进光棱镜毛面，折射棱镜抛光面及标准试样的抛光面。 2. 校准仪器。在正确实验条件下，用溴代萘进行校准。对折射棱镜的抛光面加 1-2 滴校准试液，贴上标准试样的抛光面，当读数视场指示于标准试样上之值时 观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转靠近我们一侧的小孔内螺钉，使之调至十字线中心。反复观察与校正，使示值 的起始误差降至最小。校准完毕后，在以后的测试过程中不许随意挪动仪器和调节小孔的螺钉。 3. 擦拭干净折射棱镜表面并等干燥后可以测试被测物体的折射率。 1) 测定透明、半透明液体 将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用首轮锁紧，要求液层均匀无气泡。打开遮光板，合上反射镜，调节目镜视度， 使十字线成象清晰，此时旋转手轮并在目镜视场中找到明暗分界线的位置，再旋转手轮使分界线不带任何彩色，微调手轮，使分界线位于十字线的中 心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。 2) 测定透明、半透明固体 被测物体上需有一个平整的抛光面。 把进光棱镜打开， 在折射镜的抛光面上加 1-2 滴溴代萘， 并将被测物体的抛光面擦干净放上去， 使其接触良好， 此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法跟测液体一样。 4. 若需测量在不同温度时的折光率，将温度计旋入温度计座中，接上恒温器的水管，把恒温器的温度调节到所需测量温度，接通循环水，待温度稳定十分钟 即可测量。 5. 维护与保养 1) 2) 3) 4) 5) 仪器应置放于干燥，空气流通的室内，以免光学零件受潮后生霉。 当测试腐蚀性液体时应及时做好清洗工作（包括光学零件、金属零件以及油漆表面） ，防止侵蚀损坏，仪器使用完毕后必须做好清洁工作，放入箱内， 箱内应存有干燥剂以吸收潮气。 被测试样中不应有硬性杂质，当测试固体试样时，应防止把折射棱镜表面拉毛或产生压痕。 应保持仪器清洁，严禁油手、汗手触及光学零件。光学零件被污染，应用长纤维脱脂棉轻擦后用皮吹风吹去。 仪器避免强烈震动或撞击，以防止光学零件损伤及影响精度。
阿贝折射仪作业指导书
阿贝折射仪作业指导书一、目的本作业指导书旨在规范阿贝折射仪的操作流程，确保操作人员能够正确、安全地使用该仪器进行测量，并获得准确可靠的测量结果。
二、适用范围本指导书适用于具体型号阿贝折射仪的操作。
三、仪器概述阿贝折射仪是一种能测定透明、半透明液体或固体的折射率和平均色散的仪器。
其基本原理是利用折射现象，通过测量光线在不同介质中的折射角度来计算物质的折射率。
四、仪器结构阿贝折射仪主要由以下部分组成：1、进光棱镜：用于导入光线。
2、折射棱镜：与待测物质接触，光线在此发生折射。
3、目镜：用于观察测量结果。
4、刻度盘：显示折射率和平均色散的值。
5、调节旋钮：包括色散调节旋钮和读数调节旋钮，用于校准和精确测量。
五、操作前准备1、检查仪器外观是否完好，各部件是否正常连接。
2、清洁折射棱镜和进光棱镜，确保表面干净、无污渍。
3、准备好待测液体样品，确保其均匀、无气泡。
六、操作步骤1、打开照明光源，调节反光镜，使目镜视场内光线明亮均匀。
2、在折射棱镜表面滴加 1-2 滴待测液体，迅速合上辅助棱镜，使液体在两棱镜间形成均匀的液膜。
3、转动读数调节旋钮，使目镜中明暗分界线清晰。
4、读取刻度盘上的折射率数值，精确到小数点后第四位。
5、若需测量平均色散，旋转色散调节旋钮，使明暗分界线在彩色光带中移动，读取相应的数值。
七、注意事项1、测量时应保持仪器的水平和稳定，避免震动和晃动。
2、每次测量前都要清洁棱镜表面，以免残留物质影响测量结果。
3、待测液体的温度应与仪器标定时的温度相近，否则需要进行温度校正。
4、测量挥发性液体时，动作要迅速，以免液体挥发影响测量精度。
八、仪器维护1、仪器使用完毕后，应及时清洁棱镜表面，并擦干仪器，放入仪器箱中保存。
2、定期检查仪器的校准状态，如有偏差应及时校准。
3、避免仪器长时间暴露在强光下或潮湿环境中。
九、常见问题及解决方法1、测量结果不准确检查棱镜表面是否清洁，重新测量。
确认待测液体的温度是否合适，进行温度校正。
阿贝折射仪使用说明
阿贝折射仪作业指导书
操作步骤：
一，仪器校准：对折射棱镜的抛光面加上两三滴蒸馏水，旋转折射率调节手轮使刻度达到蒸馏水折射率（1.330n D）（20℃），调节色散调节手轮使目镜中彩色光带消失，使只有黑白两色；再观察目镜内黑白分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带物镜偏摆，使分界线像位移至十字线中心，通过反复地观察与校正，使示值的起始误差降至最小（包括操作者的瞄准误差）。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
二、测试
使用方法：
（1）仪器安装：将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。
{用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求（一般选用（20.0±0.1）℃或（25.0±0.1）℃）}。
（2）加样：旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量无水酒精，用擦镜纸顺单一方向轻擦镜面（不可来回擦）。
待镜面洗净干燥后，用滴管滴加2～3滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧锁紧手轮。
若液体易挥发，动作要迅速。
（3）调光：转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。
调节色散调节手轮使目镜中彩色光带消失。
使只有黑白两色；再调节折射率刻度调节手轮，使黑白的界面恰好同十字线交叉处重合。
（4）读数：从目镜中读出刻度盘上的折射率数值（下刻度）。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过0.0002，然后取平均值。
EM-229-阿贝折射仪标准程序
目的：正确使用仪器、获得准确结果。
范围：2WA－J阿贝折射仪。
责任：质检员。
程序：1设备简介：1.1技术参数：测量范围（n D）：1.3000~1.700测量准确度（n D）：±0.0002仪器质量：2.6kg仪器体积：100×200×240mm1.2工作原理:折射仪的基本原理即为折射定律。
若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射角达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理。
2操作方法2.1准备工作2.1.1开始测定前，必须用标准试样校对读数。
对折射棱镜的抛光面加1～２滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转壳体小孔内的螺丝，带动物镜偏摆，使分界线象位移十字线中心。
通过反复地观察与校正，使示值的起始误差降至最小。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
2.1.2每次测定之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的阿贝折射仪标准操作程序第2页抛光面及标准试样的抛光面，用无水酒精与乙醚（1：4）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰和测量精度。
2.2测定工作：测定透明、半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板，合上反射镜，调节目镜视度，使十字线成象清晰，此时旋转折射率刻度调节手轮并在目镜视场中找到明暗分界线的位置，再旋转色散调节手轮使分界线不带任何色彩，微调折射率刻度调节手轮，使分界线位于十字线的中心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。
3注意事项3.1如果日常的测量工作中，对所测的折射率示值有怀疑时，可用标准试样进行检验，是否有起始误差，并进行校正。
3.2仪器应放于干燥、空气流通的室内，以免光学零件受潮后生霉。
阿贝折射仪使用说明书(
阿贝折射仪1.阿贝折射仪的用途阿贝折射仪是可直接用来测量液体的折射率，定量地分析溶液的成分，建言液体的纯度。
阿贝折射仪是测定分子结构的重要仪器，因为折射率与物质内部的分子运动状态有关，所以测定折射率在结构化学方面也是很重要的，比如求算物质摩尔折射率、摩尔质量、密度、极性分子的偶极距等都需要折射率的数据。
阿贝折射仪测定折射率时有许多优点：所需用的样品很少，数滴液体即可进行测量；测量精度高（折射率精确到1×10-4），重现性好；测定方法简便，无需特殊光源设备，普通日光或其他日光即可；棱镜有夹层，可通恒温水流，保持所需的制定温度。
它是物理化学实验室和科研工作中较常用的一种光学仪器。
近年来，随着技术的发展，该仪器也在不断地更新。
2.仪器描述阿贝折射仪的光学系统由望远系统和读数系统组成，如图1所示。
望远系统。
光线进入进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。
当光线（太阳光或日光灯）射入进光棱镜1时便在磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经折射棱镜2产生一束折射角均大于出射角度i的光线。
由摆动反射镜3将此束光线射入消色散棱镜组4，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是可获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散。
再由望远镜5将此明暗分界线成像于分划板 7上，分划板上有十字分划线，通过目镜8能看到如图2上部分所示的象。
读数系统。
光线经聚光镜12照明刻度板11（刻度板与摆动反射镜3连成一体．．．．同时绕刻度中心作回转运动）。
通过反射镜10，读数物镜9，平行棱镜6将刻度板上不同部位折射率示值成象于分划板7上(见图2)图1 望远系统读数系统光路图1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10反光镜11.刻度盘12.聚光镜图 1读数镜视场中右边为液体折射率刻度，左边为蔗糖溶液质量分数（锤度Brix）（0-95％，刻度）阿贝折射仪仪器有目前有多种设计方式，这里只介绍两种设计的构造。
WAY-1S(2S)数字阿贝折射仪 使用说明书
WAY-1S（2S）数字阿贝折射仪使用说明书WAY-1S(2S)数字阿贝折射仪, 仪器用途本仪器广泛使用于石油、化学、制药、制糖、食品工业等及有关高等院校和科研机构测定透明、半透明液体或固体的折射率n，还可按糖品统一分析国际委员会D(ICUMSA)1974年公布的蔗糖溶液折射率n和该蔗糖溶液质量分数(锤度Brix)的D数值，并能自动校正温度对蔗糖质量分数(锤度Brix)值的影响。
仪器还可显示样品的温度。
, 主要技术参数和规格1. 测量范围折射率n 1.3000-1.7000 D2. 测量准确度(平均值):折射率n ?0.00002 D3. 蔗糖质量分数(锤度Brix)显示范围: 0~95%4. 温度显示范围: 0~50?5. 仪器外形尺寸: 330×180×380mm6. 仪器重量: 10kg7. 电源: 220V?20V 频率50Hz, 操作步骤及使用方法1. 按下“POWER”波形电源开关，聚光照明部件中照明灯亮，同时显示窗显示00000。
有时先显示“一”，数秒后显示00000。
2. 打开折射棱镜部件，移动擦镜纸，这张擦镜纸是仪器不使用时放在两棱镜之间，防止在关上棱镜时，可能留在棱镜上细小硬粒弄坏棱镜工作表面。
擦镜纸只需用单层。
3. 检查上、下棱镜面，并用水或酒精小心清洁其表面。
测定每一个样品以后也要仔细清洁两块棱镜表面，因为留在棱镜上少量的原来样品将影响下一个样品的测量准确度。
4. 将被测样品放在下面的折射棱镜的工作表面上。
如样品为液体，可用干净滴管吸1-2滴液体样品放在棱镜工作表面上，然后将上面的进光棱镜盖上。
如样品为固体，则固体样品必须有一个经过抛光加工的平整表面。
测量前需将这抛光表面擦清，并在下面的折射棱镜工作表面上滴1-2滴折射率比固体样品折射率高透明液体(如溴代萘)，然后将固体样品抛光面放在折射棱镜工作表面上，使其接触良好。
测固体样品时不需将上面的进光棱镜盖上。
阿贝折射仪操作作业指导书
2.测定工作：
2.1将棱镜表面擦干净后用待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。（若被测液体为挥发物则在测定过程中须针筒在棱镱组侧面一小孔内加以补充）
3.2仪器使用完毕后必须做好清洁工作，并放入箱内。（木箱内应储有干燥剂防止湿气及灰尘侵入）
3.3经常保持仪器清洁，严禁油手或汗手触及光学零件，如光学零件表面有灰尘可用脱棉蘸洒精乙醚混合液轻擦。如光学零件表面有油垢可用脱脂棉蘸少许汽油轻擦，后用二甲苯或乙醚擦干净，
3.4仪器应避免强烈振动或撞击，以防光学零件损坏及影响精度。
2.2调节两反光镜使二镜视场明亮。
2.3旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其它顏色，当视场中无色，且分界线在十字线中心时观察读数镜视场右边所指示值即为测出的折光率。
3.仪器的保养
3.1仪器应放置于干燥、空气流通的室内。防止受潮后光学零件容易发霉。
阿贝Байду номын сангаас射仪操作作业指导书
一、使用方法
1.准备工作：
1.1在开始测定前必须先用标准试样校对读数，将标准试样的抛光面上加一滴溴代萘，贴在折射棱镜的抛光面上标准试样抛光的一端应向上，以接受光线，当读数镜内指示于标准上的刻度时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用附件螺丝刀转动示值调节螺钉使明暗分界线调整至中央，在以后测定过程中螺钉不允许再动。
阿贝折射仪标准操作规程
文件制修订记录一、目的：建立2WAJ型阿贝折射仪标准操作规程，确保设备正常运行。
二、范围：适用于2WAJ型阿贝折射仪标准操作。
三、责任人：QA、QC负责人，QC检验员。
四、程序：(一)准备工作：(1)在开始测定前，必须先用标准试样校对读数。
对折射棱镜的抛光面上加1-2滴溴代萘，再贴在标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有便差则用螺丝刀微量旋转图七上小孔（16）内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心，通过反复地观察与效正，使示值的起始误差降至最小（包括操作者的瞄准误差）。
效正完毕后，在以后的测定过程中不允许随意再动此部位。
果在日常的测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行效正。
（2）每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：4）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成像清晰度和测量精度。
（二）测定工作（1）测定透明、半透明液体。
将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜该盖上，用手轮（10）锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板上（3），合上反射镜（1），调节目镜视度，使十字线成象清晰，此时旋转手轮（15）并在目镜视场中找到明暗分界线的位置，再旋转手轮（6）使分界线不带任何彩色，微调手轮（15），使分界线位于十字线的中心，再适当转动聚光镜（12），此时目镜视场下方显示的示值即可为被测液体的折射率。
（2）测定透明固体：被测物体上需有一个平整的抛光面。
把进光棱镜打开，在折射棱镜的抛光面上加1-2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
（3）测定半透明固体：被测半透明固体上也需要有一个平整的抛光面。
测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜（1）并调整角度利用反射光束测量，具体操作方法同上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 4of 9
Type of Document 文件类型： Issued Date 颁布日期： 作业指导书
WYA-2S 数字阿贝折射仪使用说明
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 5of 9
8. 操作步骤及使用方法
8.1 按下“POWER”波形电源开关（4），聚光照明部件（10）中照明灯亮，同时显示窗（3）显示 0000。有时显示窗先显示“-”，数秒后显示 0000。
8.2 打开折射棱镜部件（11），移去擦镜纸，这张擦镜纸是仪器不使用时放在两棱镜之间，防止 在关上棱镜时，可能留在棱镜上细小硬粒弄坏棱镜工作表面。擦镜纸只需用单层。
Type of Document 文件类型： Issued Date 颁布日期： 作业指导书
WYA-2S 数字阿贝折射仪使用说明
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 3of 9
1. 目的
1.1 规范数字阿贝折射仪操作程序，正确使用，校准和维护仪器。 1.2 确保检测工作顺利进行。
WYA-2S 数字阿贝折射仪使用说明
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 7of 9
8.11 样品测量结束后，必须用酒精或水（样品为糖溶液）进行小心清洗。
8.12 本仪器折射棱镜部件中有通恒温水结构，如需测定样品在某一特定温度下的折射率，仪器可 外接恒温器，将温度调节到你所需温度再进行测量。
8.13 计算机可用 RS2323 链接线与仪器连接。首先，送出一个任意的字符，然后等待接收信息。 （参数：波特率 2400，数据位 8 位，停止位 1 位，字节总长 18）。
注：仪器在极罕见的情况下，可能出现自动复位或死机的现象，只要关闭电源后重新开启即可恢复， 只是由于外界强静电或外蜀电网波动所引起的。
1.3 保证操作人员人身安全和设备安全。 2. 范围
2.1 适用于 WYA-2S 数字阿贝折射仪的使用操作。 3. 职责
3.1 仪器管理员负责外校数字阿贝折射仪的周期送检 3.2 SCMC QAR 负责对检定结果的审核。
3.3 仪器设备使用人员应按本规程执行，做好相关记录。 3.4 仪器管理人员负责天平的日常维护保养。 4. 定义 无 5. 仪器工作条件 环境温度：室温-35℃ 6. 仪器主要技术参数
经过抛光加工的平整表面。测量前需将这抛光表面檫清，并在下面的折射棱镜工作表面上滴 1-2 滴折射率比固体样品折射率高的透明的液体（如溴代萘），然后将固体样品抛光面放在折 射棱镜工作表面上，使其接触良好（图 1）.测固体样品时不需将上面的进光棱镜盖上。
பைடு நூலகம்
Type of Document 文件类型： Issued Date 颁布日期： 作业指导书
温度显示范围 测量范围（折射率 nD) 测量准确度平均值（折射率 nD）
压缩机功率 输入功率或电源
保险丝规格 照明功率 外型尺寸（mm）
0~50℃ 1.3000－1.7000
±0.0002 186W 30W R134a
F/A250V 1A 330×180×380
7. 仪器结构
Type of Document 文件类型： Issued Date 颁布日期： 作业指导书
8.3 检查上、下棱镜表面，并用水或酒精小心清洁其表面。测定每一个样品以后也要仔细清洁两 块棱镜表面，因为留在棱镜上少量的原来样品将影响下一个样品的测量准确度。
8.4 将被测样品放在下面的折射镜的工作表面上。如样品为液体，可用干净滴管吸取 1-2 滴液体 样品放在棱镜工作表面上，然后将上面的进光棱镜盖上。如样品为固体，则固体必须有一个
目镜中看到视场是暗的，可将调节手轮逆时针旋转。看到视场是明亮的，则将调节手轮顺时 针旋转。明亮区域是在视场顶部。在明亮视场情况下可旋转目镜，调节视度看清晰交叉线。
8.7 旋转目镜方缺口里的色散矫正手轮（2），同时调节聚光镜位置，使视场中明暗两部分具有良 好的反差和明暗分界线具有最小的色散。
8.8 旋转调节手轮，使明暗分界线准确对准交叉线的交点。（图 2）
8.9 按“READ”读数显示键（5），显示窗中 0000 消失，显示“-”，数秒后“-”消失，显示被 测样品的折射率。如要知道该样品的锤度值，可按“BX”未经温度修正的锤度值显示键（8） 或按“BX-TC”经温度修正锤度（按 ICUMSA）显示键（6）。“nD （7）”、“BX-TC”及“BX” 三个键是用于选定测量方式。经选定后，再按“READ”键，显示窗就按预先选定的测量方式 显示。有时按“READ”键显示“-”，数秒后“-”消失，显示窗全暗，无其他显示，反映该 仪器可能存在故障，此时仪器不能正常工作，需进行检查修理。当选定测量方式为“BX-TC” 或“BX”时如果调节手轮旋转超出锤度测量范围（0%-95%），按“READ”后，显示窗将显示 “.”。
8.10 检测样品温度，可按“TEMP”温度显示键（12），显示窗将显示样品温度。除了按“READ” 键后，显示窗显示“-”时，按“TEMP”键无效，在其他情况下都可以对样品进行温度检测。 显示为温度时，再按“nD （7）”、“BX-TC”或“BX”键，显示将是原来的折射率或锤度。
Type of Document 文件类型： Issued Date 颁布日期： 作业指导书
WYA-2S 数字阿贝折射仪使用说明
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 6of 9
8.5 旋转聚光照明部件的转臂和聚光镜筒使上面的进光棱镜的进光表面（测液体样品）或固体样
品前面的进光表面（测固体样品）得到均匀照明。 8.6 通过目镜（1）观察视场，同时旋转调节手轮（9），使明暗分界线落在交叉线视场中。如从
