远程水泵短信控制方案
水泵远程监控系统方案
水泵远程监控系统方案一、行业背景水泵作为一种应用极为广泛的通用机械，在日常的生产、生活中发挥着重要作用。
为了确保生产、生活用水及用电需求，当前我国各省市诸多单位、宾馆酒楼、居住小区等纷纷购买水泵、发电机。
并且根据有关部门的数据统计分析，未来几年内，电力短缺的局面仍将延续，而中国经济的增长态势将保持高速增长，这对水泵和发电机行业来说，无疑是一个巨大的机遇。
然而，目前很多地区水泵的日常维护与管理依然停留在专人看管的管理模式，反应能力差，一旦遇到突发紧急情况则无法进行科学应对，在信息技术不断蓬勃发展的时代，对水泵的远程控制已经成为亟待解决的难题。
二、方案介绍水泵远程监控系统由4G无线路由器ORB305、云平台、应用系统三部分组成。
通过ORB305无线路由器与水泵控制器系统连接，并将各种数据上传到云平台进行存储、整理、分析，然后再通过应用系统将设备运行状态、故障报警等信息展示给用户，同时用户可以远程控制水泵控制器，实现对水泵的远程控制和智能化管理。
系统功能系统由三部分构成：采集端、传输端、控制端。
采集端由电流电压传感器、液位高度监测仪表、等多种数据采集终端组成，用于实时采集数据。
传输端由ORB305工业路由器来构成，采集端采集的信息可以通过串口或网口传输到路由器ORB305，之后再由ORB305通过4G/5G无线通讯方式上传到控制端。
中心端部署在云平台，在云平台可以对数据实时查看并控制水泵的启动和停止，或控制水泵的工作状态。
系统部署之后实现如下功能：设备分布清晰采用地图聚合功能、显示具体位置设备信息、报警信息、能耗指标等关键信息。
便捷设备管理。
同时可以对设备型号和参数、生产日期等关键资产的信息进行管理。
直观状态监控远程监控加压泵站水池水位或压力、流量、工作状态、电流、电压等数据，并以曲线/表格形式展示。
远程控制远程切换水泵的控制模式，远程控制加压泵组的启停、控制工作状态。
简易报警管理水泵出现电流电压超限、水位超限、设备保护的状况时，监控中心可声光报警或以短信方式给维护人员发送报警信息。
水泵远程控制方案
水泵远程控制方案针对我国地貌复杂，在一些山区或偏远的地方人们取水用水有很大困难，例如有些地方人们需要把山下河里的水抽到山上的水塔里，由于大山的阻碍，给人们带来了很大不便。
为了解决此类问题，广州市巨控电子科技有限公司研发出GRM200水泵远程控制器。
水泵远程控制器借助于中国移动信号在全国广泛的覆盖，使得远程控制技术相对稳定，其更大的优势是不受地理环境的限制，可翻山越岭，无需布线，无需人工看管，成本大大降低。
短信远程控制水泵启停此方案完成值班人员发短信随时启停水泵，只需在水泵端安装一个GRM200短信模块，即可。
1.手机发短信远程控制水泵开机，停机2.手机发短信或者拨号查询水泵电压，电流3.手机发短信或者拨号查询水管压力4.手机发短信查询水泵状态，水泵运行时间5.水泵过载或故障时通知值班人员手机发出短信控制命令根据短信控制，启停水泵水泵电流互感器接触器控制水泵启停水泵压力检测取水点液位联动控制远程水泵水泵根据水源点情况（液位或者压力）自动进行启停，这是水泵的常见应用，但实际现场中有些水泵机组与水源点距离较远，布线成本极高，因此通过无线，并对水泵实施远距离控制成为有效节约系统施工成本、降低系统维护费用、提高安装工期效率的有效途径。
使用时，需在水泵端和液位测量端各安装一个GRM200短信模块。
根据水位开关发出开关机控制短信根据控制短信启停水本泵1.水池水位过低时，模块发短信给远程取水点的水泵，远程水泵开启2.水池水位过高时，模块发短信给远程取水点的水泵，远程水泵关闭3.手机发短信或者拨号查询水泵电压，电流4.手机发短信或者拨号查询水管压力5.手机发短信查询水泵状态，水泵运行时间6.水泵过载或故障时通知值班人员手机方案C:短信控制PLC水泵系统若水泵是由PLC系统控制时，使用时只要将巨控GRM200短信模块通过485总线直接和PLC通讯口连接，用户通过普通手机操作即可。
GRM200直接支持西门子，三菱，欧姆龙，及国产各种PLC的通讯协议。

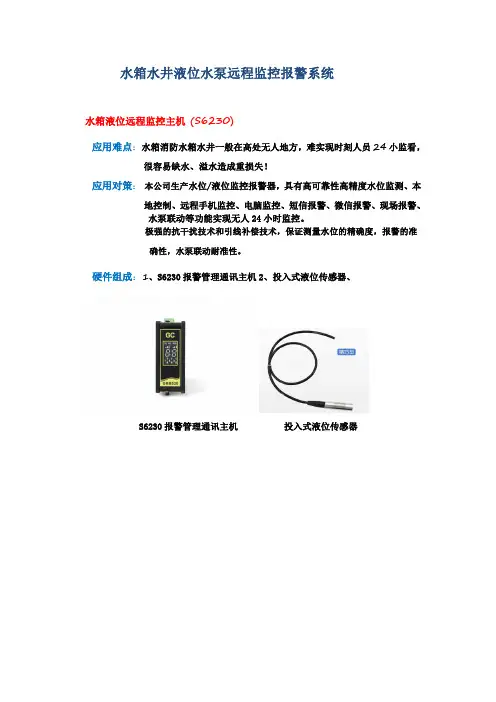

水位水泵远程控制监控短信报警系统20180908
水箱水井液位水泵远程监控报警系统水箱液位远程监控主机(S6230)应用难点：水箱消防水箱水井一般在高处无人地方，难实现时刻人员24小监看，很容易缺水、溢水造成重损失！应用对策：本公司生产水位/液位监控报警器，具有高可靠性高精度水位监测、本地控制、远程手机监控、电脑监控、短信报警、微信报警、现场报警、水泵联动等功能实现无人24小时监控。
极强的抗干扰技术和引线补偿技术，保证测量水位的精确度，报警的准确性，水泵联动耐准性。
硬件组成：1、S6230报警管理通讯主机2、投入式液位传感器、S6230报警管理通讯主机投入式液位传感器系统拓普图功能介绍：◆系统可通过手机APP远程实时查看水位当前值，水泵运行状态值，并可任意设置水位报警阀值（上限、下限）和开泵、停泵液位值。
任意添加删除报警号码，最多可同报警120个电话号码。
◆水位液位超高低限阀值报警、水泵故障报警时，发出报警短信准确告知水箱和水泵编号，位置，并拨号提醒，同时支持微信推送报警。
◆系统可以通过手机APP设置水泵自动启停，当液位高于停泵液位，且延时5秒确定真实存在时，液位报警主机输出信号关泵，同样低于开泵液位，液位报警主机输出信号开启水泵，同时支持远程手机APP开停水泵等功能。
◆系统在清洁水箱空水时或作业时，手机APP撤防即可，不发出报警短信。
◆系统可实现液位越限或水泵报警时现场喇叭发出报警声，可将喇叭接入值班室。
（选配声光报警器接入管理主机即可实现）◆系统可实现现场屏幕显示实时液位水泵及报警信息，设置报警阀值（选配显示器接入管理主机即可实现）。
◆系统可实现电脑远网页程监控或者手机网页查看水箱的当前液位、水泵状态并可操控等。
广州西塔现场安装图（左图监控主机+右图消防水箱）！电控箱内部硬件结构组成（主机+电源+开关)电气内部接线图掏出你的手机扫描“管理主机侧面二维码”安装上APP。
液位越限报警短信通知。
远程自动控制水泵操作方法
远程自动控制水泵操作方法远程自动控制水泵操作方法：首先，远程自动控制水泵需要使用以下设备和技术：水泵、传感器、运动控制器、远程监控系统。
1. 安装传感器：安装传感器以监测水位或压力变化。
常见的传感器有液位传感器和压力传感器。
液位传感器可以监测水位变化，当水位低于或高于设定的阈值时触发水泵的启动或停止。
压力传感器可根据水系统的压力变化来自动控制水泵的工作状态。
2. 连接传感器与运动控制器：将传感器与运动控制器相连，以便传感器的信号能够被控制器识别并处理。
传感器的信号将触发运动控制器的相应指令，控制水泵的操作状态。
3. 设置设定值和控制逻辑：在运动控制器中设置设定值和控制逻辑。
设定值是水位或压力的阈值，当传感器检测到水位或压力变化超过设定值时，运动控制器将触发相应的操作指令，启动或停止水泵。
控制逻辑确定何时启动或停止水泵，并适应不同的工作条件。
4. 连接远程监控系统：将运动控制器与远程监控系统连接。
远程监控系统可以通过互联网或其他网络连接远程访问运动控制器，实现对水泵的远程控制和监控。
远程监控系统可以通过手机应用程序、计算机软件或网络平台实现对水泵的远程操作。
5. 设置远程控制参数：在远程监控系统中设置远程控制参数，如水泵启动和停止的时间、间隔等。
通过远程监控系统，用户可以根据实际需求设置水泵的工作模式和时间，实现自动化控制。
6. 远程操作和监控：使用远程监控系统，用户可以实时监测水泵的工作状态、水位或压力变化，并进行远程操作，如启动、停止或调整水泵的工作状态。
用户可以通过远程监控系统随时了解水泵的运行情况，并对其进行远程控制。
总结：通过使用传感器、运动控制器和远程监控系统，可以实现对水泵的远程自动控制。
安装传感器以监测水位或压力变化，将传感器与运动控制器相连，设置控制逻辑和设定值，连接远程监控系统，设置远程控制参数，最后通过远程监控系统进行远程操作和监控。
这样，在不同的工作条件下，水泵可以自动启动或停止，实现远程自动控制水泵的操作。
远程控制水泵的方法
远程控制水泵的方法
远程控制水泵是通过将远程水泵控制单元与水泵连接来实现的。
将水泵和远程控制单元相连后，就可以通过远程控制系统来控制水泵了。
远程控制水泵可以实现远程监控、运行和维护，更重要的是，可以有效减少用电量和维护成本，提高运行的可靠性。
远程控制水泵的优势在于可以有效及时地控制水泵的运行。
它可以控制水泵的启停、调节以及加强对水泵的监测，使水泵能够实现有效的运行。
另外，远程水泵控制系统还可以有效节省电能，延长设备的使用寿命，帮助避免运行不良，并带来良好的效益。
当水泵出现问题时，远程控制可以有效地控制水泵，对其进行定位检查，以及提供远程维护服务，使操作和维护更加便捷、高效。
此外，远程控制水泵还可以更有效地监测水质，以便快速响应水泵的运行状况，检测水质参数和从而根据实际情况做出决策，以确保补水质量的可持续发展。
总之，远程控制水泵的应用可以更有效地提高水泵的可靠性和可操作性，更有效地控制运行，并节省设备的用电量和时间，极大地减轻了水泵维护、维修和管理上的负担。
泵站远程控制系统解决方案
泵站远程控制系统解决方案，集中管理，智能化水务管理泵站是现代化城市的基础设施之一，承担着将供水、污水、废水等水体输送的重要职责。
为保障泵站及其设施的正常运营，智慧水务管理应运而生。
泵站远程控制系统解决方案，基于智慧水利监控平台，通过将各种传感器与互联网相连，利用物联网智能模块组成一套针对泵站的远程管理系统。
系统通过部署在泵站的感知设备，进行格棚控制、传感器接入、远程控制、故障报警、数据监测、可视化监控、历史数据管理等操作，进行智能化水务管理。
水泵控制柜传感器选择：根据实际应用需要，确定监测泵站的数量及测量数据类型，选取合适的传感器，如压力传感器、温湿度传感器、超声波液位传感器、电流传感器、投入式液位传感器、浮球开关等设备；数据采集：使用采集模块/网关、智能控制柜等设备采集监测数据，并传输到智慧水利监控平台上。
采集数据包括设备运行状态、温度、压力、水质、液位、电流、电压等数据；信息处理：智慧水利监控平台执行，对采集数据进行处理、反馈、汇总、统计等，让管理者随时掌握泵站设备的运行情况；远程控制：远程监测设备的运行状态后，可根据需要进行远程控制，如远程调节泵站设备的压力、启停水泵、调节水流等；安装调试：在泵站上安装各种传感器和监测仪表，将各项设备接入到智慧水利监控平台上，并进行调试，确保设备接入方式正确，能实现远程控制；I BS________ ⅛主要功能1、数据采集24小时在线采集泵站的实时数据，如水泵的电流、电压、压力等数据，监测频率与监测周期可调整，以进行在线监测和分析。
2、设备保护功能具备设备保护功能，即当水泵出现水泵内腔进水、油室进水、轴温过高、电流超限、电压缺相等情况时，自动触发设备保护机制，也就是采取暂停水泵运行和发送报警信息的操作。
UφMwa口∙∙αnβ2F3WB∙ιtonnnωF3⅞BM MB2*IW∙*M÷∙≡*aKVMai（B2F31编水井）3、自主预警支持自动发出警报通知，需要管理者预设触发条件，比如监测参数超限、联动控制设备出现故障/异常等情况，通过APP消息、微信消息、短信、电话等报警方式，提醒管理员及工作人员注意，并及时采取措施。
远程供水行动方案
远程供水行动方案摘要本文旨在针对远程地区水资源短缺问题，提出一种远程供水行动方案。
该方案将利用现代科技手段，通过远程监测、水资源优化管理和智能供水系统的建设与运营，实现远程地区的稳定供水，提升供水效率，满足远程地区居民的日常生活需求。
1. 引言远程地区的供水问题一直是一个严重的挑战。
由于地理位置的限制和传统供水系统的不足，远程地区往往面临着水资源短缺、供水不稳定以及供水效率低下等问题。
为了解决这些问题，本文提出了一种基于远程监测和智能供水系统的远程供水行动方案。
2. 远程监测为了全面了解远程地区的水资源状况，远程监测是必不可少的一步。
通过安装传感器设备和建立远程监测系统，可以实时监测水位、水质等关键指标，并将数据传输至中心监控室。
监测系统可以采用无线传输方式，使用物联网技术将数据传输到云平台，方便数据的集中管理和分析。
3. 水资源优化管理通过远程监测系统获得的数据，可以进行水资源的优化管理。
首先，需要进行水资源定量评估，通过分析水资源的供应和需求情况，确定最佳供水方案。
然后，可以利用数据分析和预测模型来预测未来的供水需求，并进行合理的水资源调配。
此外，还可以利用水资源优化管理系统进行水资源的节约和再利用，减少水资源的浪费。
4. 智能供水系统智能供水系统是远程供水行动方案的关键组成部分。
该系统基于远程监测数据和水资源优化管理，利用先进的自动控制和调节技术，实现对供水设备和供水过程的智能化管理。
通过合理的供水计划和水压控制，确保远程地区的稳定供水。
智能供水系统还可以自动检测设备故障，并通过远程控制手段进行实时维修和调整，提高供水系统的可靠性和维护效率。
5. 实施与运维为了成功实施远程供水行动方案，需要进行一系列的实施和运维工作。
首先，需要进行供水设备的安装和调试，确保设备的正常运行。
然后，需要培训运维人员，使其熟悉监测系统和智能供水系统的使用和维护。
同时，需要制定相关的维护计划，并进行定期的设备检修和维护工作，保证系统的长期稳定运行。
水泵远程控制方案
水泵远程控制方案针对我国地貌复杂，在一些山区或偏远的地方人们取水用水有很大困难，例如有些地方人们需要把山下河里的水抽到山上的水塔里，由于大山的阻碍，给人们带来了很大不便。
为了解决此类问题，广州市巨控电子科技有限公司研发出GRM200水泵远程控制器。
水泵远程控制器借助于中国移动信号在全国广泛的覆盖，使得远程控制技术相对稳定，其更大的优势是不受地理环境的限制，可翻山越岭，无需布线，无需人工看管，成本大大降低。
短信远程控制水泵启停此方案完成值班人员发短信随时启停水泵，只需在水泵端安装一个GRM200短信模块，即可。
1.手机发短信远程控制水泵开机，停机2.手机发短信或者拨号查询水泵电压，电流3.手机发短信或者拨号查询水管压力4.手机发短信查询水泵状态，水泵运行时间5.水泵过载或故障时通知值班人员手机发出短信控制命令根据短信控制，启停水泵水泵电流互感器接触器控制水泵启停水泵压力检测取水点液位联动控制远程水泵水泵根据水源点情况（液位或者压力）自动进行启停，这是水泵的常见应用，但实际现场中有些水泵机组与水源点距离较远，布线成本极高，因此通过无线，并对水泵实施远距离控制成为有效节约系统施工成本、降低系统维护费用、提高安装工期效率的有效途径。
使用时，需在水泵端和液位测量端各安装一个GRM200短信模块。
根据水位开关发出开关机控制短信根据控制短信启停水本泵1.水池水位过低时，模块发短信给远程取水点的水泵，远程水泵开启2.水池水位过高时，模块发短信给远程取水点的水泵，远程水泵关闭3.手机发短信或者拨号查询水泵电压，电流4.手机发短信或者拨号查询水管压力5.手机发短信查询水泵状态，水泵运行时间6.水泵过载或故障时通知值班人员手机方案C:短信控制PLC水泵系统若水泵是由PLC系统控制时，使用时只要将巨控GRM200短信模块通过485总线直接和PLC通讯口连接，用户通过普通手机操作即可。
GRM200直接支持西门子，三菱，欧姆龙，及国产各种PLC的通讯协议。
远程水泵控制系统方案(整理更新版)
远程水泵房监控系统方案目录一、前言 (4)1.1 系统概述 (4)1.2系统设计目标 (4)1.3系统建设要求 (5)二、系统实施 (5)2.1 硬件实施 (5)2.1.1 设备安装 (5)2.1.2 具体实施 (6)1、安装方式 (6)2、传输方式 (6)3、走线方式 (7)4、配电方式 (7)2.1.3 实施图 (8)3.1 软件实施 (8)3.1.1 建设目标 (8)3.1.2 具体实施 (9)1、系统功能列表 (9)2、系统操作介面 (10)三、产品选型 (22)3.1 水闸监控系统 (22)3.1.1高速智能球：诚丰 CFh6006W-R2707-24 (22)3.2 水闸水位测量系统 (23)3.2.1超声波水位计：烨立机电 YEH-Z型超声波物(液)位计 (23)1、产品简介 (23)2、产品安装介绍 (24)3、产品特点 (26)4、产品规格 (27)3.3 雨量计系统 (28)3.3.1无线自动雨量测量设备：JDZ02（05）-1型雨量传感器 (28)1、产品简介 (28)2、产品结构与基本工作原理................................................. 错误!未定义书签。
3、产品特点 (28)4、产品技术指标 (29)3.4视频/485传输服务器 (29)3.4.1视频服务器：海康威视：DS-6101HF-IP (29)1、产品概述 (29)2、产品特点 (29)3、产品说明 (30)4、产品规格 (30)3.4.2 485-TCP/IP传输设备：MPORT 5130 (31)1、产品概述 (31)2、产品特点 (32)3、产品说明 (33)4、产品规格 (34)三、系统拓朴图............................................................................................... 错误!未定义书签。
水泵远程控制原理介绍
水泵远程控制原理介绍适用范围：水泵、电机、空压机等用电设备的远程控制水泵远程控制器是一种新型的基于移动无线手机网络的超远程遥控器，支持用户用手机远程控制水泵电机、电磁阀门，汽油发电机等设备，短信、振铃均可控制，控制输出四路开关量，两路开关量输入监测控制状态。
TZ-8002水泵远程控制器，内置华为原装工业级手机模块芯片，信号隔离，性能稳定，输出、输入符合配套水泵常用软启动柜，启动、停止按钮，变频启动柜等常见水泵控制柜。
工业级水泵远程控制器区别于家用手机远程控制器，铁质外壳，有效防电磁干扰，内置隔离电路，适合强电，大功率现场，终端带有反馈输入报警，水泵接触器吸合与断开的真实反馈。
水泵远程控制器优势：1：采用华为原装手机芯片，质量及售后可靠保证，拒绝采用山寨厂家芯片2：工业现场抗干扰专利设计，实现变频器、强电设备的电磁干扰消除3：通过摔落实验，雷击保护，手机RF抗干扰能力测试水泵远程控制器功能：1、手机短信控制：发送短信控制水泵开关，短信返回控制状态2、四路开关，两路为常开触点，两路为脉冲触点，脉冲触点分为一路常开脉冲，一路常闭脉冲，适合控制水泵控制柜，启动、停止按钮3、电话控制：振铃即可控制，不会发短信也可远程控制电源开关，短信返回查看状态。
振铃控制为控制常开触点，无法有效控制脉冲输出点4、适用于远距离控制工业电器、电气设备、电机、灯具、水泵、距离无限远5、可以设置1-5个管理员号码，必需过密码特权才可以控制开、关，安全可靠6：输出无源开关信号，可控制水泵交流接触器线圈，220、380V线圈均可实现直接控制济南弹指物联网技术有限公司王 137********水泵远程控制器的组成：控制器主机一台（110*90*40MM）、开关电源、加长增益天线水泵远程控制器的使用:1:打开卡槽，插入一张普通手机卡，通电2：设置用户手机为管理员号码3：将接触器线圈等负载接入控制器常开点（如上图）4：发送短信指令开启、关闭水泵。
水泵启动柜现状及手机远程监控改造方案
水泵启动柜现状及手机远程监控改造方案由于水泵启动柜变频器损坏，水泵无法正常启动导致不能使用，而柜体由于密封不严时常有老鼠进入，时间一久便成了老鼠的游乐场。
于是里面的控制线、主线被咬破皮的随处可见，被咬一半的也能可见一二，几乎要全断掉的也有。
如此惨烈的状况如果继续维持将对企业带来巨大的安全隐患，也给企业稳定生产生活带来很大的负面影响，建议马上将此启动柜更换，换成安全性更好、稳定性更好、使用便捷性更好、密封性更好更先进的启动柜，以此来消除这些安全隐患。
现状启动柜方案建议:1、由于水泵没有调速需要，水泵启动可以使用性能更好、预算更少的软启动器。
2、为防止老鼠等小动物进入箱体内破坏，使用密封性更好的箱体，保护箱体内元器件。
软启动柜3、由于每次启动停止水泵都需要人员到现场操作，而办公室距离现场路途遥远，来回麻烦不说还存在安全隐患,建议将此问题一并解决，将水泵控制升级为更先进的远程无线控制，不需要人员到现场就可以启动停止水泵。
远程无线技术采用中国电信手机网络进行信号传输，以保证其控制的可靠。
软件窗口将显示远程启动柜的启停状态、当前功率、电像这样安装好无线控制终端:办公室电脑安装对应的控制软件，使用时可将其打开,流、电压等信息，操作人员只需点击相应的控制按钮即可完成相应操作。
控制软件截图手机控制截图:运行电流启动/停止 详情湖宜大工线电缆分支箱工况调节器 温度值湿度值湿度负载设置湿度值首页数据监控设备控制报警日志个人中心中国移动C1D中国电信CiD4G ,.I 1∣4G ,.I II ¾493B∕s 0回12：29下线详情 0.0A 关闭器黑黑合8.86K∕sS≡∣12：30 × 设备控制-联洲智能云 •••■首页数据监控设备控制报警日志个人中心设备控制 水塔水箱水位温度监测在线联洲电器吴工2023年4月1日星期一。
远程供水行动方案
远程供水行动方案1. 引言远程供水是指通过无线通信技术和智能控制系统，实现远程管理和控制供水设备的操作。
远程供水行动方案即是指在紧急情况下，采取远程供水技术，快速组织供水救援行动，保障受灾地区居民的生活用水需求。
本文将详细介绍远程供水行动方案的实施步骤和技术要点。
2. 远程供水行动方案的实施步骤2.1. 需求调查和准备在实施远程供水行动之前，需要进行对受灾地区的需求调查和准备工作。
具体包括以下几个步骤：•调查地区供水设备的情况，包括设备类型、数量、工作状态等。
•调查地区居民的用水需求情况，包括人口数量、用水量等。
•确定供水行动的时间和范围。
2.2. 选择合适的远程供水技术根据需求调查的结果，选择合适的远程供水技术。
常见的远程供水技术包括远程监控系统、智能控制系统、远程数据传输系统等。
选择合适的技术可以提高供水救援的效率和准确性。
2.3. 部署供水设备和通信网络根据选定的远程供水技术，部署供水设备和通信网络。
确保供水设备能够正常工作，并能与远程监控系统、智能控制系统等进行数据交互和操作。
2.4. 实施远程供水行动在准备工作完成后，按照事先制定的计划执行远程供水行动。
主要包括以下几个步骤：•通过远程监控系统监测受灾地区的供水设备运行状态。
•根据实际情况，通过智能控制系统远程调整供水设备的操作参数。
•通过远程数据传输系统实时更新供水数据和设备状态，保持与指挥中心的沟通和协调。
2.5. 定期评估和改进在供水行动进行过程中，定期评估供水效果和远程供水技术的实际应用效果。
根据评估结果，进行相应的改进和优化，提高供水行动的效率和效果。
3. 远程供水行动方案的技术要点3.1. 远程监控系统远程监控系统是实现对供水设备的远程监测和控制的关键技术。
它可以通过传感器、仪表等设备获取供水设备的运行状态和参数，并将数据传输到远程控制中心。
远程监控系统可以通过云平台实现数据存储和分析，并提供实时的供水设备状态和运行情况。
3.2. 智能控制系统智能控制系统是实现远程对供水设备操作的关键技术。
基于GSM的超远程水泵控制系统电路设计
基于GSM的超远程水泵控制系统电路设计
针对传统远程控制器存在控制距离短、易受障碍物干扰、无反馈信息等问题，设计了一种基于GSM 技术的超远程水泵控制系统。
该系统是基于时分多址技术的GSM 短信业务，以ARM 处理器和GSM 通信模块为核心，采用标准AT 指令和串口通信以PDU 短信的格式实现对水泵运转、水管上水、水塔液位高度的控制和反馈。
实际应用表明，该系统工作稳定，实用性强。
该系统的信号接收端主要由ARM 处理器、TC35i 通信模块、信号采集继电器模块、控制继电器模块、靶式流量开关、液位传感器、液位开关、液晶显示组成。
ARM 处理器与TC35i 通信模块通过串口通信，其结构如该设备的信号发送器主要由ARM 处理器、TC35i 通信模块、按键、指示灯、12864 液晶组成，其结构如STM32 最小系统原理
STM32 主电路
STM32 外部晶振电路
STM32 RTC 晶振电路
STM32 复位电路
STM32 电源电路设计
该设备的信号接收端由蓄电池供电，供电原理STM32 电源电路如
MAX232 串口通信电路
MAX232 串口通信电路如
12864 液晶显示电路12864 液晶显示电路如。
供水智能短信平台解决方案v1
供水智能短信平台解决方案目录1系统背景 (1)2项目及需求分析 (1)2.1项目的需求 (1)2.2项目的要求 (1)2.3项目设计原则 (1)3解决方案 (3)3.1系统架构 (3)3.2网络架构 (4)3.3平台功能结构 (5)3.4数据共享 (6)4系统的组成 (7)5方案优点 (7)6实施计划 (8)7系统费用报价 (8)7.1软件 (8)7.2硬件 (8)7.3其它服务费用 (10)8总结 (10)1系统背景随着时代的发展，物联网技术以及相关技术的发展让传统的一些行业的作业方式发生了极大的变化，出现了如：无线移动仓库解决方案、无人停车场系统、远程电力抄表等系统。
如今供水系统也急需进行一个作业方式的升级，为此我们提出了供水智能短信平台解决方案。
2项目及需求分析2.1项目的需求对于整个城乡的供水的短信平台本着为民服务的精神，为达到预期的便民服务以及节省水务集团工作量的目的该短信平台的项目需求整理如下：1、在每次临时停水前，该短信平台将按片区直接发送短信告知用户。
2、各种服务事项也可公告至终端用户，直接与用户沟通。
3、每月将定时自动发送欠费提示短信。
4、开通短信查询水费功能。
用户可发送短信“cx×7位用户号”到106XXXXXX查询最近水费，或发送短信“cx×7位用户号×201202”到106XXXXXXXX查询具体某一月份的水费。
2.2项目的要求1、面向的用户片区有登记手机号的住户，包括移动、电信、联通的手机号；2、群发为面向所有的用户群发，具体内容为临时停水提前通知和其他服务事项；3、对于用户用水情况和该平台都互相关联，如：一些水费欠费提醒短信关联到每个用户用水情况数据库；4、系统对外开发水费查询功能，移动、电信、联通分别用不同的SP号进行短信收发；2.3项目设计原则先进性系统平台完全基于Java技术开发，采用Java成熟的协议规范和技术框架，如JNDI、JMS、EJB、Hibernate、Struts等技术，系统运行快速、稳定和安全。
手机远程控制水泵系统在安全饮水提水中的实现
手机远程控制水泵系统在安全饮水提水中的实现发表时间：2018-11-15T21:02:14.450Z 来源：《基层建设》2018年第30期作者：张冠军[导读] 摘要：近些来年，我国在农村安全饮水的投入不断加大，农村群众也能喝上安全可靠的自来水了。
湖南省怀化市芷江侗族自治县新店坪镇水利水土保持工作站湖南省怀化市 419100摘要：近些来年，我国在农村安全饮水的投入不断加大，农村群众也能喝上安全可靠的自来水了。
但是，日常管护对农村安全饮水的是否能正常运行所起的作用也越来越大。
我县地处山区丘陵地带，部分乡镇村的自来水需要使用水泵提水，现场控制水泵提水是对人工的一种浪费，不利于降低日常管护成本。
本文就浅析一种手机远程控制水泵启停的系统（下文简称控制系统）的实现来取消人工现场启停，降低日常管护成本。
关键词：安全饮水；水泵；远程控制 1、控制系统的组成 1.1 泵房端系统。
泵房端系统主要由手机控制器、电机启停设备、可编程控制器（PLC）、仪表、水流传感器、自动引水补充系统、其他管道配件。
手机控制器主要是接收短信、向管理员发送信息、接受管理员的控制。
电机启停设备包括软启动器及交流接触器，主要是启动电机提水和停止电机。
可编程控制器（PLC）主要是做为一个逻辑部件，接收手机控制器、仪表、水流传感器传来的信息，根据编制的程序进行处理并控制电机启停设备进行电机启停及阀门的开关。
仪表主要是监测电机电气状态及低位水池水位并向PLC发送相关信息。
水流传感器监测出水管道内水流通断并向PLC发送相关信息。
自动引水补充系统主要是在水泵启动前对引水进行补充。
其他管道配件主要有电动控制阀、水力缓闭止回阀、排气阀、可曲绕橡胶软接头等，主要是控制水流的通断、排气以及减少水锤。
1.2 清水池端系统。
清水池端系统主是由手机控制器、可编程控制器（PLC）、仪表、水流传感器。
可编程控制器（PLC）是通过编程根据仪表主要是液位表检测清水池水位，同时结合水流传感器通断控制手机控制器向泵房端系统发送开关机信号。
远程水泵监控短信报警系统
远程水泵监控短信报警系统一、前言随着信息技术的不断发展以及智能化联网的需求日趋的迫切，越来越多的设备可以实现互联监控，远程监控，排水泵站监控系统适用于城市、楼宇、机房等的排水泵站的远程监控及管理。
泵站管理人员可以在泵站管理处的监控中心远程监测站内水池水位、提升泵组工作状态、出站流量、池内有害气体浓度等；支持手动控制、自动控制泵的启停，远程发送报警信号等。
二、系统组成远程水泵监控系统主要由远程监控中心、通信平台、泵站远程测控终端及短信报警设备等组成。
该系统能够对水泵机房进行远程的管理，防止水泵空运行，水池溢水等事故的发生，一旦水泵房出现溢水漏水等情况，将及时发出报警信息到监控中心。
三、通信平台通信平台常用两种，一是有线通信：每个加压泵站与管理处之间租用光纤通信，调度中心、泵站监控中心、各职能部门之间通过局域网通信，该通信平台可传输连续图像。
二是无线通信：每个加压泵站与调度中心之间通过GPRS无线网络通信，调度中心、泵站监控中心、各职能部门之间通过局域网通信。
四、泵站远程监控终端的功能特点1. 支持水泵启动设备手动控制、自动控制、远程控制排水泵的启停，支持远程切换控制模式。
2. 支持采用现场工业以太网通信，支持光纤通信、支持GPRS无线通信。
光纤通信时支持图像监控。
3. 现场显示测控设备的工作状态、显示每台水泵的工作电压、电流、显示水池水位。
4.现场键盘读取、修改、设置测控终端的工作参数。
5.定时存储现场监控信息，以备查询。
6.告警主动上报，如：液位超限告警、水泵工作状态变化、电流电压超限、市电断电报警等告警。
7.支持远程设置、修改终端的工作参数，实现远程维护终端设备。
8.测控终端被安装在排水泵站，监测水池液位。
五、主要监控设备及其参数1、定位漏水控制器可用于对水池水位的监控，其自带的漏水控制线可以任意定制长度并确定水位在绳子的位置，从而确定水位的高低。
电源：DC 9-15V感应线：TraceTek感应线以及同类型漏水应用线精确度：漏水感应袭来长度0.5%±0.5米存储温度：-40摄氏度到60摄氏度工作温度：-20摄氏度到50摄氏度工作环境湿度：5%-95%（无冷凝）继电器：输出端最大3A2、短息报警器用于远程报警使用，需要外加一个SIM卡，可以通过短信发出报警信号，并且可以输出开关量对相关的设备进行一个控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GRM200-远程水泵短信控制方案
针对我国地貌复杂，在一些山区或偏远的地方人们取水用水有很大困难，例如有些地方人们需要把山下河里的水抽到山上的水塔里，由于大山的阻碍，给人们带来了很大不便。
为了解决此类问题，广州市巨控电子科技有限公司研发出GRM200水泵远程控制器。
水泵远程控制器借助于中国移动信号在全国广泛的覆盖，使得远程控制技术相对稳定，其更大的优势是不受地理环境的限制，可翻山越岭，无需布线，无需人工看管，成本大大降低。
方案A:短信远程控制水泵启停
此方案完成值班人员发短信随时启停水泵，只需在水泵端安装一个GRM200短信模块，即可。
1. 手机发短信远程控制水泵开机，停机
2. 手机发短信或者拨号查询水泵电压，电流
3. 手机发短信或者拨号查询水管压力
4. 手机发短信查询水泵状态，水泵运行时间
5. 水泵过载或故障时通知值班人员手机
方案B:取水点液位联动控制远程水泵
水泵根据水源点情况（液位或者压力）自动进行启停，这是水泵的常见应用，但实际现场中有些水泵机组与水源点距离较远，布线成本极高，因此通过无线，并对水泵实施远距离控制成为有效节约系统施工成本、降低系统维护费用、提高安装工期效率的有效途径。
使用时，需在水泵端和液位测量端各安装一个GRM200短信模块。
1.水池水位过低时，模块发短信给远程取水点的水泵，远程水泵开启
2.水池水位过高时，模块发短信给远程取水点的水泵，远程水泵关闭
3.手机发短信或者拨号查询水泵电压，电流
4.手机发短信或者拨号查询水管压力
5.手机发短信查询水泵状态，水泵运行时间
6.水泵过载或故障时通知值班人员手机
7.要求可靠性万无一失的情况，还可以开启GPRS通道，双路通讯，业内唯一！
方案C:短信控制PLC水泵系统
若水泵是由PLC系统控制时，使用时只要将巨控GRM200短信模块通过485总线直接和PLC通讯口连接，用户通过普通手机操作即可。
GRM200直接支持西门子，三菱，欧姆龙，及国产各种PLC的通讯协议。
通过GRM200，可以发短信读写PLC任意寄存器，从而实现短信控制，短信报警，短信查询。
1：发短信或拨打电话,查询水位，压力，电流，变频器运行情况等。
2：当水泵或者变频器故障时，GRM200主动发短信并拨号给值班人员手机。
3：手机发短信可以控制水泵启停，频率等。
4：通过巨控标配的免费组态软件，电脑能上网，即可以远程监控水泵控制系统情况。
5：通过手机网页可以远程监控水泵控制系统情况。
4：直接支持PLC内部协议，PLC无需为此增加任何程序。
可靠性保证：
1.业内首家采用最新西门子工业级模块BGS2，贴片工艺，适合自动化生产，同时模块具备高稳定性和抗干扰能力，温度范围为－40度到85度，可满足最苛刻的工业环境，德国品质，轻松拥有。
2.业内首家采用全工业级设计，通讯和输入采用光电隔离技术，通过广州赛宝认证中心最严格的4kV快速脉冲群测试（对通讯和电源）和8kV静电抗干扰测试，可直接安装在含大功率设备的电柜中，适合恶劣电磁环境下使用。
3.电路板全部采用防水，防尘，绝缘处理，适合潮湿，高温的环境。
4.水泵远程控制器可以定时发送水泵信息，保证值班人员时刻掌握水泵运行情况
5.若水泵远程控制器所处位置手机信号偏低，短信模块自动发送提醒短信。
6.值班人员可以主动发送短信，随时查询当前的报警状况和水泵状态。
