孔板节流装置
限流孔板节流装置安全操作及保养规程
限流孔板节流装置安全操作及保养规程前言限流孔板节流装置广泛应用于化工、石油、制药等行业，作为流量计量的一种常见设备。
在使用过程中，为了保障设备的安全和正常运行，必须严格执行安全操作规程和保养规程。
本文将详细介绍限流孔板节流装置的安全操作和保养规程，以帮助用户正确使用和维护该设备。
安全操作规程1. 设备安装•设备安装前，应检查限流孔板节流装置的外观、密封情况，以及管道和法兰的连接情况，确保无漏气现象。
•安装时应避免摔打和碰撞，设备应安装在水平位置，以保证其正常工作。
•安装完成后，应进行试运行和检测，确保设备正常。
2. 设备操作•在使用前，应认真阅读设备使用说明书和产品说明，并根据要求进行操作。
•设备启动时，应先将系统压力调整到设备允许的范围内，然后再逐渐增加压力，以避免设备因突然的高压而损坏。
•设备正常运行过程中，应注意监控管道压力和温度，如发现异常应及时处理。
3. 设备停止•在停止设备前，应先将压力缓慢降低到零，以避免设备因突然的降压而损坏。
•设备停止后，应及时清理设备内部的污物和沉积物，保证设备内部的卫生和清洁。
•存放设备时，应放置在干燥、通风、无腐蚀性气体和食品的地方。
存放期间应避免日晒雨淋，以防设备受潮生锈。
4. 紧急情况处理•如遇紧急情况，应立即停止设备运行，并关闭进气阀门。
同时通知相关人员参与处理，确保事故不扩大。
•如设备发生泄漏，应立即采取措施进行处理，以避免产生危险。
保养规程1. 定期清洁•定期清洁设备内部管道和孔板，以保证流量计量的准确性。
•定期更换孔板和密封圈，以保障设备的密封性和使用寿命。
2. 预防故障•在使用过程中，应避免过度振动和碰撞，以免损坏设备。
•定期检查仪表表盘和机械结构的故障，及时进行调整和维修。
3. 保护环境•废弃设备不得随意丢弃，要进行分类处理和妥善存放，以免对环境造成污染。
•在设备使用过程中，应注意节约能源和环保，避免过度消耗资源和造成环境污染。
结论限流孔板节流装置的安全操作和保养规程对设备的正常运行和使用寿命起着至关重要的作用。
孔板流量计操作注意事项 孔板流量计常见问题解决方法
孔板流量计操作注意事项孔板流量计常见问题解决方法孔板流量计是测量流量的差压发生装置，搭配各种差压计或差压变送器可测量管道中各种流体的流量。
孔板流量计节流装置包括环室孔板，喷嘴等。
孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
孔板流量计操作注意点：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。
（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3）为保证流体的流动在节流件前1D出形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形1、每一路的使用1.1安装就位后，应确保全部的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀。
1.2打开孔板流量计上游旁通小球阀1.3缓慢打开孔板流量计上游旁通小截止阀，气体缓慢充入直到孔板流量计下游电动强制密封球阀前。
注意：压力猛烈震荡或过快的高速加压会损坏孔板流量计。
为了保护气体孔板流量计，加到孔板流量计上的压力上升不能超过35kPa/s。
如现场不能测量压力变化，则监视孔板流量计流量不能超限。
1.4关闭旁通小球阀和截止阀。
1.5转动手轮打开入口强制密封阀。
1.6缓慢打开孔板流量计下游电动强制密封球阀（至少持续1分钟），**使用电动执行机构上的手动开关，确定要当心，不要使孔板流量计超速运转。
1.7按1.2—1.6步骤操作，整个系统充压完毕，天然气开始被计量。
2、在线比对气体孔板流量计（工作路和主路进行比对）2.1确保主路的入口和出口阀门是关闭的。
2.2依照“1每一路的使用”中的步骤 1.2,1.3,1.4,给主路充压。
2.3关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀。
2.4气体依次通过工作路和主路。
两台孔板流量计可以相互比对，来检查是否有大的偏差。
2.5当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀。
孔板流量计安装说明
孔板流量计说明书一、用途标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。
在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，又变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。
二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。
节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。
△P 。
用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。
2、节流装置的结构节流装置的结构如图2、3所示：图2、标准环室孔板节流装置结构示图（Pg≤25）1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
1、管道条件：（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3）为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。
具体衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。
任意内径单测量值与平均值之差不得超过±0。
正确安装孔板流量计的几点要求

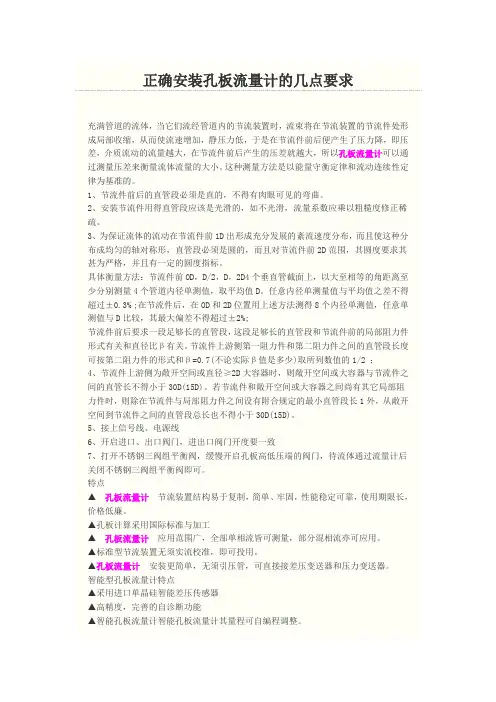

正确安装孔板流量计的几点要求充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形 成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压 差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通 过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定 律为基准的。
1、节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
2、安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀 疏。
3、为保证流体的流动在节流件前 1D 出形成充分发展的紊流速度分布，而且使这种分 布成均匀的轴对称形，直管段必须是圆的，而且对节流件前 2D 范围，其圆度要求其 甚为严格，并且有一定的圆度指标。
具体衡量方法：节流件前 OD，D/2，D，2D4 个垂直管截面上，以大至相等的角距离至 少分别测量 4 个管道内径单测值，取平均值 D。
任意内径单测量值与平均值之差不得 超过±0.3% ;在节流件后，在 OD 和 2D 位置用上述方法测得 8 个内径单测值，任意单 测值与 D 比较，其最大偏差不得超过±2%; 节流件前后要求一段足够长的直管段， 这段足够长的直管段和节流件前的局部阻力件 形式有关和直径比β 有关。
节流件上游侧第一阻力件和第二阻力件之间的直管段长度 可按第二阻力件的形式和β =0.7(不论实际β 值是多少)取所列数值的 1/2 ； 4、节流件上游侧为敞开空间或直径≥2D 大容器时，则敞开空间或大容器与节流件之 间的直管长不得小于 30D(15D)。
若节流件和敞开空间或大容器之间尚有其它局部阻 力件时，则除在节流件与局部阻力件之间设有附合规定的最小直管段长 1 外，从敞开 空间到节流件之间的直管段总长也不得小于 30D(15D)。
5、接上信号线、电源线 6、开启进口、出口阀门，进出口阀门开度要一致 7、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后 关闭不锈钢三阀组平衡阀即可。
详解孔板流量计
详解孔板流量计差压式流量计作为经典与最古老的流量计，应用范围最为广泛。
不过随着电子式流量计如（电磁、涡街等）流量计的兴起，我们有些新的行业朋友，还真不一定熟悉这种流量计，今天这一期，给大家好好讲解这个差压式流量计。
差压式流量计在化工生产中得到最广泛的应用，也是操作人员最为熟悉的一种流量计，它的节流装置（1）安装在生产工艺管道（2）上，并由引压管（3）和差压变送器（4）三个部分组成流量测量系统(如图3—1所示)。
下面对差压式流量计，差压变送器及差压式流量计的安装分别予以介绍。
图3-1 差压式流量计的组成差压式(也称节流式)流量计是基于流体流动的节流原理，利用流体经节流装置时产生的压力差而实现流量测量的。
差压式流量计一般是由能将流体的流量变换成差压信号的节流量(孔扳、喷嘴)和用来测量压差值的差压计或差压变送器及显示仪表组成。
这种流量计，目前在化工、炼油及其它工业中应用很广，应用的历史也较长久，因此已经积累了丰富的实践经验和完整的实验资料。
对于常用的孔板、喷嘴等节流装置，国内外已把它们标准化了，并称为“标准节流装置”。
因此,这种流量计所用的标准节流装置可以根据计算结果直接投入制造和使用，不必用实验方法进行单独标定。
但对于非标准化的特殊节流装置, 在使用时，均应进行个别标定。
一．节流装置的流量测量原理节流现象及其原理：流体在有节流装置的管道中流动时，在节流装置前后的管璧处，流体的静压产生差异的现象称为节流现象，如图3—2所示图3—2 流体流经节流装置时的节流现象现在，我们对流体流经节流装置前后的变化情况作进一步分析。
连续流动着的流体，在遇到安插在管道内的节流装置时，由于节流装置的截面积比管道的截面积小，形成流体流通面积的突然缩小，在压力作用下，流体的流速增大，挤过节流孔，形成流速的扩大而降低。
与此同时，在节流装置前后的管壁处的流体静压力就产生了差异,形成静压力差△p(△p=P1- P2)，如图3-3所示。
孔板流量计介绍及选型要求

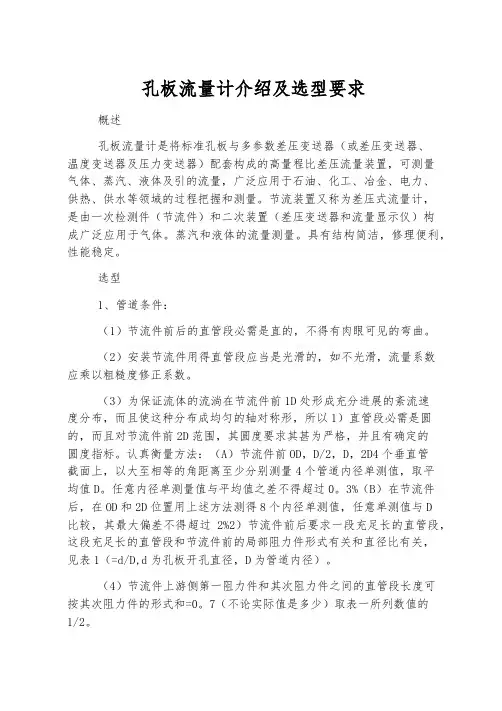

孔板流量计介绍及选型要求概述孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程把握和测量。
节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。
蒸汽和液体的流量测量。
具有结构简洁，修理便利，性能稳定。
选型1、管道条件：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。
（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。
（3）为保证流体的流淌在节流件前1D处形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必需是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有确定的圆度指标。
认真衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。
任意内径单测量值与平均值之差不得超过0。
3%（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过2%2）节流件前后要求一段充足长的直管段，这段充足长的直管段和节流件前的局部阻力件形式有关和直径比有关，见表1（=d/D,d为孔板开孔直径，D为管道内径）。
（4）节流件上游侧第一阻力件和其次阻力件之间的直管段长度可按其次阻力件的形式和=0。
7（不论实际值是多少）取表一所列数值的1/2。
（5）节流件上游侧为放开空间或直径2D大容器时，则放开空间或大容器与节流件之间的直管长不得小于30D（15D）若节流件和放开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的最小直管段长1外，从放开空间到节流件之间的直管段总长也不得小于30D（15D）。
节流件上下游侧的最小直管段长度表1节流件上游侧局部阴力件形式和最小直管段长度L注：1、上表只对标准节流装置而言，对特别节流装置可供参考2、列数系为管内径D的倍数。
标准节流装置有哪些
标准节流装置有哪些标准节流装置是一种用于控制液体或气体流量的装置，它在工业生产和日常生活中起着非常重要的作用。
标准节流装置的种类繁多，每种装置都有其特定的适用场景和优势。
下面我们就来介绍一些常见的标准节流装置。
1. 节流阀。
节流阀是一种通过调节孔径大小来控制流体流速的装置。
它通常由阀体、阀芯和执行机构组成，通过改变阀芯的位置来改变孔径大小，从而实现流速的控制。
节流阀广泛应用于石油、化工、冶金、电力等行业，能够满足不同工况下的流量控制需求。
2. 节流孔板。
节流孔板是一种安装在管道中的具有孔径的金属板，通过孔板上的孔径大小和数量来控制流体的流速。
节流孔板结构简单，安装方便，适用于一些对流体清洁度要求不高的场合。
它在化工、环保、食品加工等领域有着广泛的应用。
3. 节流孔。
节流孔是一种通过在管道内设置孔径来实现流速控制的装置。
节流孔的孔径大小和数量可以根据具体的流量要求进行设计，因此在一些特殊的工况下能够实现更精确的流量控制。
节流孔通常用于一些对流体清洁度要求较高的场合，如医药、生物工程等领域。
4. 节流装置。
除了上述常见的节流装置外，还有一些特殊的节流装置，如节流喉、节流环等。
这些装置通常在特定的工艺流程中使用，能够满足一些特殊的流量控制需求。
总结。
标准节流装置种类繁多，每种装置都有其特定的优势和适用场景。
在选择节流装置时，需要根据具体的工况和流量要求来进行合理的选择，以确保流体流速的准确控制。
同时，在使用节流装置时，需要严格按照操作规程进行操作，确保装置的正常运行和安全性。
希望本文介绍的内容能够对您有所帮助，谢谢阅读！。
流量测量节流装置(孔板)技术资料全说明
流量测量节流装置（孔板）技术资料全说明一.概述作用：指导操作、经济核算、保障安全的重要参数。
1.1测量流量的现状现状：迄今为止，流量的测量准确度较低，流量计的通用性很差，单位传递和仪器的检定都有困难，是发展中的领域。
原因：流体性质多样：单相与多相、牛顿与非牛顿、粘与非粘、可压和不可压、汽化、结晶和清洁杂质等。
管路系统的多样性：圆和非圆、光滑和粗糙、弯曲情况等。
流动状态多样：层流，紊流（充分发展与非充分发展）、满管、非满管、明渠…1.2概念1）瞬时流量（流量）q ：单位时间内流过某一截面的物质数量（质量或体积）。
2）总流量（总量、累积流量）Q ：在某一时间内流过的物质数量。
Q=t ⎰qd , 4-1q =dtdQ4-2 若q = c 则Q= q (t 2-t 1) 4-33）流量表示法：● 质量流量m q ： 单位：kg/s kg/h ● 体积流量v q ： 单位：m 3/s m 3/h ● 二者之间的关系：v m q q ρ= 4-4ρ——流体的密度kg/ m 34）说明● 质量流量是物质的固有属性不随外界条件发生变化，是反映流量的最好方法。
● 凡是没有特殊说明的流量，均指的是瞬时流量。
1.3流量测量方法的分类1）容积法流体的固定的已知大小的体积逐次的从流量计中排放流出，则计算流出次数，就可以求出总量，计算排放频率，就可以求出q。
例如刮板流量计、椭圆齿轮流量计、腰轮流量计。
v特点：流体的流动状态，雷诺数影响小，易准确计数。
但是不宜于高温，高雅，赃、污介质，上限不能很大，漏流以及磨损。
2）流速法：应用最多，流通截面积恒定时，截面上的平均流速与体积流量成正比，测出与流速有关的物理量就可以知流量的大小。
例如差压法、动压、涡轮等。
3）质量法：●直接法：由牛顿第二定律，测力，加速度，得出质量。
例如：转子，靶式。
●间接法：体积流量与密度信号综合运算。
4）其他：漩涡、热式、电磁、超声波。
二.节流式流量计是目前应用最广的一种流量计，约占70%，今后相当长的时间内还会占40%～45%优点：形式不需要个别标定，能保证相当高的工作精度。
孔板节流装置原理
孔板节流装置原理嘿，朋友们！今天咱来聊聊孔板节流装置原理。
这玩意儿啊，就像是水流中的一个小关卡。
你看啊，水在管道里欢快地流淌着，就跟咱平时自由自在地走在路上似的。
突然呢，出现了这么个孔板，就好像在路上设了个收费的卡口。
水到了这儿，就得放慢速度，从那个小孔里挤过去。
这一挤呀，水的压力啊、流速啊啥的可就都有变化啦。
咱可以把这孔板想象成一个特别的门，水就是要通过这扇门的家伙。
这扇门呢，它有个小孔，水要过去就得变变样子。
本来水是一股脑儿往前冲的，到了这儿就得收敛一下，乖乖地通过那个小孔。
而且这一通过啊，水的能量啊啥的就被分散啦，就好像一个大力士突然被分成了好几个小力气的人。
那为啥要搞这么个孔板节流装置呢？这用处可大啦！比如说在一些工业生产里，咱得控制流体的流量和压力呀。
就好像你要控制家里的水流大小，不能让它乱喷对吧。
通过这个孔板，咱就能精确地调整流体的状态。
它就像是个神奇的魔术师，能把流体变得服服帖帖的。
而且它还挺耐用的呢，只要安装好了，就能一直好好工作，帮咱们把流体管得牢牢的。
再想想，要是没有这个孔板节流装置，那流体不就像没头苍蝇一样乱撞啦？那可不行，那会出大乱子的！所以说啊，这个小小的孔板，作用可真是不容小觑啊！它虽然看起来不起眼，可在很多地方都是关键角色呢。
就像一个幕后英雄，默默地工作着，却对整个系统起着至关重要的作用。
咱可不能小瞧了它呀！总之呢，孔板节流装置原理就是这么神奇，这么重要。
它让流体变得有序，让我们的生产生活更加顺利。
是不是很有意思呢？所以啊，可别小看了这些看似普通的东西，它们往往有着大能量呢！。
多孔孔板节流装置的性能分析
收稿 日期 ： ０ １ １ － ５ ２ １ － １ １
５５ 托盘 材料 ．
灰 的 四个 特 征 熔 融 温 度 主要 是 根 据 试 样 形 态 的 变 化来 判 断 ， 寸变 化 ， 尺 只是一 个 参 考 因素 。因此 ， 人 为观 测 有 一定 的误 差 ， 别是 变 形 温度 Ｄ ， 熔 灰 特 Ｔ难
摘要 ： 多孔孔板 节 流装 置是一 种 多孔 圆盘平衡 节 流 的新一代 节 流装 置。 与传 统 节流装 置相 比 ， 种 这
流 量计 具有精 确 ， 能等优异 性 能 ， 管段要 求低 ， 装 简单方便 ， 一种 具 有广 泛应 用前 景 的节 能 节 直 安 是
仪表。
关键 词 ： 多孔 孔板Βιβλιοθήκη 节流 装置 ； 管段 ； 直 节能
细、 规范 。
目前 ， 灰熔 融 性 温 度 大 都 是 目视 判 断 ， 煤 煤 而
第 ２ 卷第 ２期 ６
汤天玲 ： 多孔孔板节流装置的性能分析
５ １
理 想 的状 态 。多 孑 孔 板节 流装 置设 计 有 多个 函数 Ｌ 孔 ，能最 大 限度 的将 流 场 平衡 调 整成 理想 状 态 ， 从 而 将差 压式 流量计 的优势发 展 至极至 。多￣： 板节 ＬＬ ／ 流装 置几乎 适用 于所 有流 体测 量 。
ｄ ｉ ０３ ６ ／ｉ ｎ１ ０ － ２ ７２ １ ． ．１ ｏ： ．９ ９ ．ｓ ． ８ １６ ．０ ２０ ０ ７ １ ｊｓ ０ ２
中图分 类号 ：Ｑ ５ ．＋ Ｔ ０ ６１ ５
文 献标 志码 ： Ｂ
文章编 号 ：０ ８ １ ６ （ ０ ２ ０ — ０ ０ ０ １０ — ２ ７ ２ １ ）２ ０ ５ — ２
煤灰成分可分为碱性组分 （ ｅ ａ ． ｇ ． Ｆ ． ＯＭ Ｏ和 ＯＣ Ｎ ２．２ ） ａ Ｋ０ 和酸性组分（ｉ １ ， ｉ ０ Ｓ ． ２ ．Ｏ） Ｏ Ａ ｏ Ｔ 两类 ， 碱性组 分 和 酸性 组分 之 比大于 １ 为 碱性 灰 ， 者 之 比小 称 二 于１ 的称为酸性灰。在煤灰熔融性测定 中， 煤灰会 和酸碱 性 相 反 的托 板作 用 ， 造成 测 定 误 差 。 因此 而 试 验 中应 根 据煤 灰 成分 来选 择 不 同的托 板 ， 性 灰 碱
节流装置
用途
用途
节流装置节流式流量计是一种典型的差压式流量计．是工业生产中用来测量气体、液体和蒸气流量的最常用 的一种流量仪表．据调查统计，在炼钢厂、炼油厂等工业生产系统中所使用的流量计有（70—80）%左右是节流 式流量计。在整个工业生产领域中，节流式流量计也占流量仪表总数的一半以上。节式流量计所以得到如此广 泛的应用，主要是因为它具有以下两个非常突出的优点：
分类
节流装置作为流量计中最重要的一个分支，它分为标准节流装置和非标准节流装置两大类。标准节流装置有： 标准孔板，ISA标准喷嘴，长颈喷嘴，经典文丘里管和文丘里喷嘴； 非标准节流装置有：环形孔板，四分之一圆 喷嘴，四分之一圆孔板，锥形入口孔板，圆缺孔板，偏心孔板，双重孔板，低压损流量管，矩形文丘里管，V型锥 流量计，楔形流量计，内藏孔板，限流孔板等 。
3上下游测管组合
节流装置组合安装图如图，在孔板和上下游直管段加工好之后，按照图的组合方式进行安装。
谢谢观看
标准
标准
使用标准节流装置时，流体的性质和状态必须满足下列条件： ①流体必须充满管道和节流装置，并连续地流经管道。 ②流体必须是牛顿流体，即在物理上和热力学上是均匀的、单相的，或者可以认为是单相的，包括混合气体， 溶液和分散性粒子小于0.1m的胶体．在气体中有不大于2%（质量成分）均匀分散的固体微粒，或液体中有不大于 5%（体积成分）均匀分散的气泡，也可认为是单相流体．但其密度应取平均密度。 ③流体流经节流件时不发生相交。 ④流体流量不随时间变化或变化非常缓慢。 ⑤流体在流经节流件以前，流束是平行于管道轴线的无旋流。 标准节流装置不适用于动流和临界流的流量测量。
煤矿瓦斯抽采优化设计
煤矿瓦斯抽采优化设计
为了体现新型节流装置的轻便耐腐蚀等特性，节流装置上下游直管部分采用矿用高强度的塑料，节流装置的 孔板与直管件采用内镶嵌结构以保证其同心性。即取管径相同的2段管，一端采用车内圆加工出和孔板直径相同的 内径；另一端利用车外圆加工法削去其外缘，使其内圆外径等于孔板直径，外圆长度值等于内圆长度减去孔板的 厚度值。等各部件加工之后再将孔板嵌入内圆加工段，最后嵌入外圆加工段即可。
节流装置设计手册
节流装置设计手册一、背景介绍在工业生产和民用设施中，经常需要控制流体的流量以满足特定的工艺要求或者节约能源。
为了实现这一目的，节流装置被广泛应用于管道系统中，它能够限制流体的流速，达到节流的效果。
为了设计和使用节流装置，我们需要了解其原理、种类、安装方法等相关知识，因此编写这份节流装置设计手册以便工程师和操作人员参考。
二、节流装置的原理节流装置通过改变管道横截面积或者增加摩擦阻力来限制流体的流量。
根据流体力学原理，流速和流量之间存在着明确的关系，通过改变流速来达到控制流量的目的。
常见的节流原理包括孔板节流、节流阀门、节流孔等。
三、节流装置的种类1.孔板节流装置：孔板是一种简单有效的节流装置，它通过在管道横截面上开设一个孔来限制流体的流速。
孔板的种类包括标准圆孔板、长颈圆孔板、偏心圆孔板等，根据具体的流体性质和工艺要求来选择合适的孔板型号。
2. 节流阀门：节流阀门是一种通过调节阀门开度来控制流体流速的装置。
根据阀门结构和工作原理的不同，节流阀门包括节流调节阀、节流截止阀、节流蝶阀等，它们适用于不同的工艺流程和管道系统。
3. 节流孔：节流孔是一种通过在管道内壁上设置孔隙来限制流速的装置，通常应用于小直径管道或者需要微小流量调节的场合，如化工实验室。
四、节流装置的设计与选择1. 流量计算：在选择和设计节流装置时，首先需要根据具体的工艺要求和流体性质来计算需要的流量。
通过流体动力学方程和实际测量数据来确定所需的节流装置参数。
2. 材料选择：节流装置的材料应根据流体的化学性质、温度和压力来选择，确保装置能够长期稳定地工作并符合安全要求。
3. 安装要求：不同类型的节流装置在安装过程中需要特定的注意事项，包括安装位置、密封要求、管道流速分布等方面的考虑。
五、节流装置的维护与保养为了确保节流装置的正常运行和长期稳定性，需要进行定期的维护和保养工作。
包括清洗堵塞孔道、更换磨损部件、校准流量计等工作，以确保节流装置的性能和安全。
孔板流量计节流装装置的直管段要求
孔板流量计节流装置的直管段要求
传统的孔板流量计节流装置是标准节流件直接依照国家标准生产，可不需标定，参照的制造标准主要有：
（1）国家标准GB2624-81（流量测量节流装置的设计安装和使用）；（2）国际标准ISO5167（国际标准组织规定的各种节流装置）；（3）化工部标准（GJ516-87-HK06）孔板节流装置广泛应用于气体，蒸汽和液体的流量测量。
具有结构简单、维修方便、性能稳定、使用可靠等特点。
在LNG储罐潜液泵出口管道上安装一台孔板节流装置，再配上一台差压变送器，形成一套完整的差压流量计。
根据工艺特性，在流量计上游，有泵、三通、弯头、蝶阀、插入温度变送器等多种干扰因素，以及现场安装的不确定性，因此，在设计中，一般设计上游直管段长度为20D，下游直管段长度为10D。
一般泵外输管道的直径为12寸（约300mm），孔板需要考虑的总直管段长度约9m，在罐顶平台需要设置9m的空间用于这段直管段，这大大增加了平台尺寸。
孔板流量计的使用要求 孔板流量计技术指标
孔板流量计的使用要求孔板流量计技术指标孔板流量计（流量与差压的平方成正比）的使用条件、使用范围和对管道的要求：1.流体应是单相、均质的牛顿流体，在通过节流装置时不发生相变和析出杂质，在节流装置中不得有任何形式的物质黏附或聚集。
2.管道仅适用于圆管，管径大小有确定限制，上下游有很长的直管段，而且节流件上游10D、下游4D直管段的内表面粗糙度、圆度要严格符合实在规定。
3.流态流动应是连续、稳定的，不是脉动流；在受到节流件影响前已形成典型的、充分进展的流速分布（紊流速度分布），流线与管轴线平行，不得为旋转流。
作为国内较早研发和生产孔板流量计的厂家，生产的一体化孔板流量计质量优良，性能杰出，在国内浩繁工业现场得到广泛应用。
V锥流量计是利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。
与一般节流件相比，它更改了节流布局，从中心孔节流改为环状节流。
实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。
而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。
由V锥传感器和差压变送器组合而成的V锥流量计，可精准明确测量宽雷诺数（8103≤Re≤5107）范围内各种介质的流量。
生产节流装置厂商都知道，在对孔板流量计和V锥流量计等节流装置依据现场参数计算开孔直径的时候，会涉及到这么一个问题，就是差压变送器的最大差压值如何选取的问题？差压值如何选取，该选多大的？和很多因素有关，比如：不确定度，前后直管段等，所以说在计算孔板流量计和V锥流量计的开孔直径时，千万不能盲目的选取大的差压，而要综合考虑一些相关因素。
我国天然气计量通常以体积表示，法定单位是立方米。
我国规定天然气流量测量的标准状态是:确定压力为0.101325MPa，温度为23.15℃。
天然气流量计量方法很多，可用的流量仪表也很多，按工作原理大致分为:差压式流量计、容积式流量计、速度式流量计3种类型。
孔板流量计的详细介绍
孔板流量计的详细介绍孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
孔板流量计的适用范围1. 公称直径：15 mm ≤DN≤1200mm2. 公称压力：PN≤10MPa3. 工作温度：－50℃≤t≤550℃4. 量程比：1:10， 1:155. 精度：0.5级，1级孔板流量计的特点▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用国际标准与加工▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。
▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型特点▲采用进口单晶硅智能差压传感器▲高精度，完善的自诊断功能▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口▲稳定性高▲量程范围宽、大于10：1智能型技术指标▲高精度：±0.075%▲高稳定性：优于0.1%FS/年▲高静压：40MPa▲连续工作5年不需调校▲可忽略温度、静压影响▲抗高过压孔板流量计设计风格流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。
孔板流量计的节流装置结构简单，且牢固、性能稳定可靠，使用期限长，价格较低，是工业中常用到的流量测量仪表，整个加工过程采用国际标准，并经过严格的校验检测，用户在购买后可放心使用。
该流量计应用领域比较广泛，所有的单相流速都可以测量，一部分混相流也可以使用该产品孔板流量计使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
