宾得全站仪200全站仪使用说明书
宾得全站仪简明操作
仪器操作一、坐标测量开机—整平—按ENT进入模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定进入坐标测量。
（有后视点坐标的情况下）（在测量模式下按页替换可直接切换到放样）模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT 键）—选择测点（按ENT键）—输入测点坐标—按F5接受—F3置零或F2输入角度—按ENT键进入坐标测量。
（指定后视方位角的情况下）二、坐标放样进入模式A—按F5进入模式B—按F1功能—F5页替换—F1放样—选择放样（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定—输入放样点坐标—按F5接受—进入放样模式—按F3翻页—转动仪器把水平角转至零度锁定—在此方向摆放棱镜将棱镜中心对准仪器十字丝—按F1测距放样—平距显示为正则棱镜往仪器方向移等值距离，为负则相反，显示为零即是放样点。
三、后方交会（自由设点）进入模式A—按F5进入模式B—按F1功能—F4自由设点—设置仪器高（按ENT键）—输入已知点1坐标—按F5接受—照准已知点1按F1测距—按ENT键—按F1追加—输入已知点2坐标—按F5接受—照准已知点2按F1测距—按ENT 键—按F5计算四、悬高测量模式A—按F5进入模式B—按F1功能—F5页替换—F2计算—选择悬高测量按ENT进入—按F3修订棱镜高—照准目标按F1测距—按ENT键进入悬高测量模式—转动望远镜照准所要测的点即可。
五、对边测量模式A—按F5进入模式B—按F1功能—F5页替换—按F4选择对边测量—照准基准点按F1测距—按ENT键—照准目标点按F1测距即可注意事项：1、注意目标选择，每按一次（目标）按键，仪器在棱镜（P-30）、免棱镜（N-0）之间切换。
日本宾得全站仪使用方法使用说明介绍
宾得全站仪使用方法使用说明介绍宾得全站仪使用方法使用说明介绍1：简介宾得全站仪是一种专业测量工具，广泛用于土木工程、建筑施工和地理测量等领域。
它具有高精度测量、易于操作和多功能等特点。
2：仪器外观与结构2.1 仪器外观：宾得全站仪由三个部分组成，包括主机、三脚架和测杆。
2.2 仪器结构：主机包括显示屏、键盘、测量模块和电池等，三脚架用于固定主机，测杆用于测量目标点。
3：仪器的准备和设置3.1 电池安装：打开仪器的电池仓盖，正确安装电池，注意正负极的对应关系。
3.2 打开电源：按下主机上的开关按钮，启动仪器并等待系统初始化。
3.3 设置仪器参数：通过键盘上的功能键进入设置菜单，根据实际需要进行参数设置，如坐标系统、测量单位等。
4：测量操作步骤4.1 设置目标点：在需要测量的目标点上设置反射贴片或反光棱镜，并确保其稳固。
4.2 瞄准目标点：将测杆对准目标点，并通过主机上的望远镜观察，调整测杆位置直至目标点完全重合。
4.3 进行测量：按下主机上的测量按钮，仪器将自动进行测量并显示结果。
4.4 数据记录与导出：仪器可以将测量数据存储在内部存储器中，并可以通过USB接口将数据导出到电脑中进行进一步处理。
5：高级功能介绍5.1 全站仪校准：仪器可以进行校准，提高测量的精度和准确度。
5.2 数据处理与分析：仪器配备了数据处理软件，可以对测量数据进行处理和分析，测量报告和图表。
5.3 远程测量：通过无线通信技术，仪器可以与电脑或移动设备进行远程测量操作和数据传输。
附件：本文档不涉及附件。
法律名词及注释：1：反射贴片：一种具有反光功能的小型贴片，常用于测量目标点以提高测量精度。
2：反光棱镜：用于远距离测量的一种设备，能够反射全站仪发出的激光信号。
3： USB接口：一种通用的数字设备连接接口，用于数据传输和设备充电等功能。
宾得全站仪使用教程-课件(演示)
01
全站仪简介
全站仪的定义
全站仪是一种集光、机、电及精密机械加工等高、精、尖技术于一体的光学电子 仪器。
它利用电子测距仪代替经纬仪，由微处理器控制自动进行测角、测距计算，实时 自动显示角度、距离、高差等数据，并具有自动跟踪和智能处理等功能。
20世纪80年代初，电子测距技术应 用于全站仪，使全站仪进入了电子时 代。
进入21世纪，全站仪的发展更加迅速 ，出现了许多新型号的全站仪，具有 更高的测量精度和更广泛的应用范围 。
02
全站仪基本操作
开机与关机
开机
按下主机上的电源键，等待全站 仪自检并进入测量模式。
关机
按下主机上的电源键，全站仪将 自动关闭并退出测量模式。
面积计算
面积计算是一种常用的测量方式，它可以通过全站仪的望远镜对准多个目标点，然后自动计算出这些目标点所围成的区域的 面积。
在进行面积计算时，需要先确定多个目标点的位置，然后使用全站仪的面积计算功能，将望远镜对准这些目标点，全站仪会 自动计算出这些目标点所围成的区域的面积，并显示在屏幕上。
04
全站仪维护与保养
避免在强磁场、高压线等干扰源 附近进行测量，确保测量环境相 对稳定。
仪器显示异常
详细描述
总结词：仪器显示屏幕出现 异常，如花屏、黑屏、显示
不清晰等。
01
02
03
检查显示屏幕是否受到外力 挤压或撞击，如有损坏需及
时维修。
确保仪器内部排线连接正常 ，无松动或断裂现象。
04
05
如果问题依然存在，可能需 要联系专业维修人员进一步
全站仪使用指导书
全站仪使用指导书1. 全站仪安装到三角架上，一只手紧握全站仪上方提手，用另一只手旋紧三角架锁母与全站仪联接，在完成旋紧动作前手不要离开全站仪提手。
三角架必需带安全装置。
2. 全站仪开关机：按住全站仪显示屏开关上方一个键即可开机，同时按开关上下两个键即关机。
3. 手操器开关：按手操器开关键即可完成开，当短时间不用时按一下即进入待机状态；按住开关键2秒钟左右会出现一个对画框：当长时间不用时，按Power off 键即可实现长时间关机。
当系统出现故障时按Reset 键即实现系统重新启动。
当进行系统重新启动时，会出现：如下对画框：按OK 键进行系统重装（一般情况下，不要进行系统重装！），按Cancel 键即退出重装。
4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序，单击后进入操作程序。
5. 选择English(en)进行语言选择，点键进入操作界面。
按single sheet 栏，出现如下菜单：如果是有靶标则选择第一栏，如无靶标则选择第二栏。
其它用的较少。
6.坐标系统建立：点击测出第一点，点击测出第二点；点击下方键选则中的下拉菜单中的键进入新界面：点击进入以下界面。
点击选择点1和点2做为X轴上的两点，点进入点击选择点1做为坐标圆点，点入以下界面。
7.自动寻找已经测量的点：选中已测量的点的名称，点击键，点下拉菜单中的，再点下接菜单中的全站仪将自动旋转找到该测量点。
8.移位测量：将全站仪移位，重新调整水平；点击键，点下拉菜单中的进入以下界面；左边一栏为移动前所测点，右边栏为移位后所测点。
点左边的点然后点击OK 回到原先界面，全站仪移位完成。
移位检测：选择原先测过的点，点击，再点下接菜单中的全站仪将自动旋转找到该测量点，重新测量并检查该坐标数据，与移位前测量数量相同，证明全站仪移位后各点坐标数据不变，证明移位成功；可以找正其它点。
9.根据已知坐标数据，使用全站仪自动找出所需坐标点的实际位置。

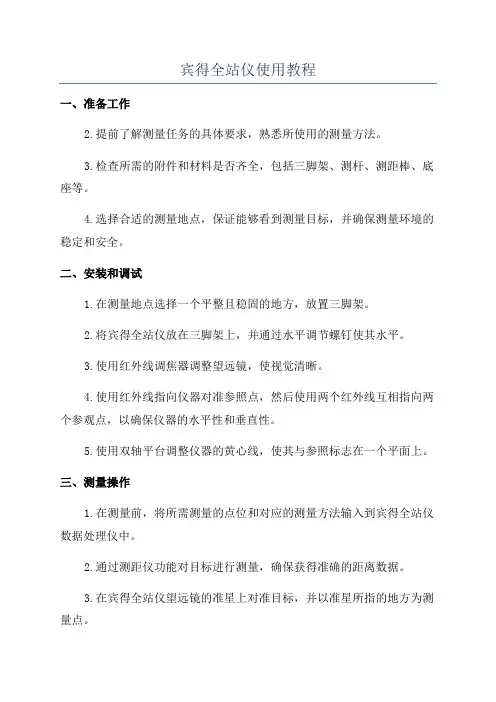

宾得全站仪使用教程
宾得全站仪使用教程一、准备工作2.提前了解测量任务的具体要求，熟悉所使用的测量方法。
3.检查所需的附件和材料是否齐全，包括三脚架、测杆、测距棒、底座等。
4.选择合适的测量地点，保证能够看到测量目标，并确保测量环境的稳定和安全。
二、安装和调试1.在测量地点选择一个平整且稳固的地方，放置三脚架。
2.将宾得全站仪放在三脚架上，并通过水平调节螺钉使其水平。
3.使用红外线调焦器调整望远镜，使视觉清晰。
4.使用红外线指向仪器对准参照点，然后使用两个红外线互相指向两个参观点，以确保仪器的水平性和垂直性。
5.使用双轴平台调整仪器的黄心线，使其与参照标志在一个平面上。
三、测量操作1.在测量前，将所需测量的点位和对应的测量方法输入到宾得全站仪数据处理仪中。
2.通过测距仪功能对目标进行测量，确保获得准确的距离数据。
3.在宾得全站仪望远镜的准星上对准目标，并以准星所指的地方为测量点。
4.通过仪器上的数据处理仪，记录测量点的坐标和高程数据。
5.重复上述步骤，测量其他点位的数据，并逐步建立起坐标系统。
四、数据处理与输出1.完成测量后，将宾得全站仪的数据处理仪连接到计算机上，将测量数据传输到计算机中。
2.使用专业的测量软件，将测量数据进行处理和分析。
3.根据需要可以进行数据平差，以提高数据的准确性和可靠性。
4. 将处理后的数据输出成各种格式的报告，如Excel表格、CAD图纸等。
五、注意事项1.在使用宾得全站仪进行测量前，需要进行仪器的校准，以确保测量结果的准确性。
2.测量时需要注意安全，尤其是在复杂的地形环境中，应注意周围的安全隐患。
3.在测量过程中，应保持专注，避免操作失误或遗漏。
4.在测量时，应注意测量环境的稳定性，如距离目标过远或环境变化较大的情况下，可能会影响测量结果的准确性。
总结：宾得全站仪是一种非常实用的测量仪器，能够提供高精度的测量数据，广泛应用于工程测量、土地测量、建筑测量等领域。
通过合理的准备工作、正确的安装和调试、严格的测量操作以及科学的数据处理和分析，可以获得准确可靠的测量结果。

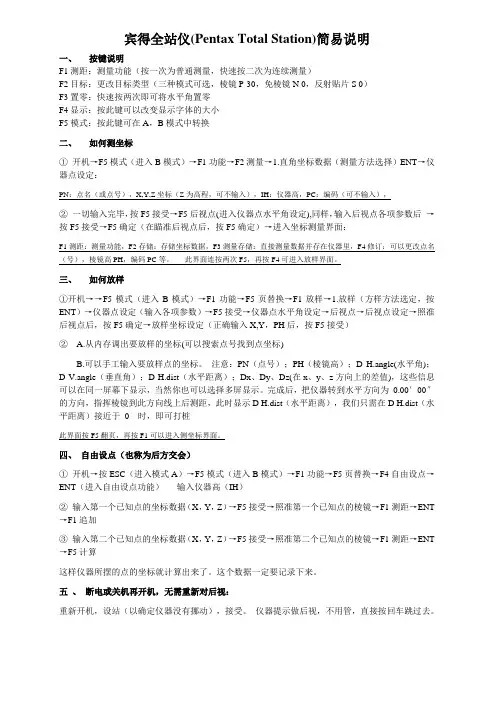

宾得全站仪 简易操作
宾得全站仪(Pentax Total Station)简易说明一、按键说明F1测距：测量功能（按一次为普通测量，快速按二次为连续测量）F2目标：更改目标类型（三种模式可选，棱镜P-30，免棱镜N 0，反射贴片S 0）F3置零：快速按两次即可将水平角置零F4显示：按此键可以改变显示字体的大小F5模式：按此键可在A，B模式中转换二、如何测坐标①开机→F5模式（进入B模式）→F1功能→F2测量→1.直角坐标数据（测量方法选择）ENT→仪器点设定：PN：点名（或点号），X,Y,Z坐标（Z为高程，可不输入），IH：仪器高，PC：编码（可不输入），②一切输入完毕，按F5接受→F5后视点(进入仪器点水平角设定),同样，输入后视点各项参数后→按F5接受→F5确定（在瞄准后视点后，按F5确定）→进入坐标测量界面：F1测距：测量功能，F2存储：存储坐标数据，F3测量存储：直接测量数据并存在仪器里，F4修订：可以更改点名（号），棱镜高PH，编码PC等。
此界面连按两次F5，再按F4可进入放样界面。
三、如何放样①开机→→F5模式（进入B模式）→F1功能→F5页替换→F1放样→1.放样（方样方法选定，按ENT）→仪器点设定（输入各项参数）→F5接受→仪器点水平角设定→后视点→后视点设定→照准后视点后，按F5确定→放样坐标设定（正确输入X,Y，PH后，按F5接受）② A.从内存调出要放样的坐标(可以搜索点号找到点坐标)B.可以手工输入要放样点的坐标。
注意：PN（点号）；PH（棱镜高）；D H.angle(水平角)；D V.angle（垂直角）；D H.dist（水平距离）；Dx、Dy、Dz(在x、y、z方向上的差值)，这些信息可以在同一屏幕下显示，当然你也可以选择多屏显示。
完成后，把仪器转到水平方向为0.00′00″的方向，指挥棱镜到此方向线上后测距，此时显示D H.dist（水平距离），我们只需在D H.dist（水平距离）接近于0 时，即可打桩此界面按F5翻页，再按F1可以进入侧坐标界面。
PENTAX R-200系列 全站仪 说明书
1 23 目 录安全注意事项（请认真阅读） (7)使用注意事项.............................................................................10 1 使用仪器前.. (14)1-1 部件名称..............................................................................14 1-2 开箱装箱..............................................................................16 1-3 标准配置..............................................................................16 1-4 电池安装及充电..................................................................16 2 显示屏和键盘. (21)2-1 显示屏和键盘......................................................................21 2-2 操作键..................................................................................21 2-3 功能键..................................................................................22 2-4 数字和字母的输入..............................................................23 2-5 激光导向..............................................................................24 2-6 激光对中..............................................................................24 3 测量前准备.. (25)3-1 对中整平..............................................................................25 3-2激光对中...............................................................................26 3-3 用圆气泡整平......................................................................26 3-4 仪器整平..............................................................................26 3-5 目镜调整..............................................................................27 3-6 照准目标.............................................................................27 3-7 安装与拆卸基座..................................................................28 4 打开电源 (28)44 打开电源 (29)4-1 打开与关闭电源..................................................................29 4-2 调节液晶显示屏对比度......................................................29 4-3 调节照明的亮度..................................................................30 4-4 调节十字丝照明..................................................................30 5 角度测量 (31)5-1 测量角度..............................................................................31 5-2 水平角归零..........................................................................32 5-3 水平角锁定..........................................................................32 5-4 设定任意水平角..................................................................32 5-5 显示垂直角坡度百分比......................................................34 5-6 水平角的正反角切换..........................................................35 6 距离测量. (36)6-1 目标设定..............................................................................36 6-2 距离测量..............................................................................37 6-3 快速模式..............................................................................39 7 修正模式 (40)7-1 更改目标反射常数..............................................................40 7-2 改变温度..............................................................................41 7-3 改变大气压..........................................................................42 7-4 改变ppm 值.........................................................................43 8 初始化设置.. (45)8-1 概述......................................................................................45 8-2 进入初始设置模式1...........................................................45 8-3 进入初始设置模式2...........................................................45 8-4 进入初始设置模式4............................................................46 8-5 进入初始设置模式5 (46)5 8-6 改变初始设置内容的示例 (选择大气补偿).....................46 8-7 初始设置 1..........................................................................47 8-8 初始设置2...........................................................................48 8-9 初始设置4...........................................................................49 8-11 初始设置5.........................................................................49 9 调用各项功能. (51)9-1 通过帮助键调用..................................................................51 9-2 通过007调用......................................................................51 10 检测与校正. (53)10-1 管水准器............................................................................53 10-2 圆水准器............................................................................54 10-3 垂直十字丝........................................................................54 10-4 照准轴与水平轴正交（又称为二倍照准差2C 的检校）55 10-5 垂直度盘指标差................................................................56 10-6 激光/光学对中器................................................................56 10-7 距离偏差常数....................................................................57 10-8 激光轴和视准轴一致........................................................58 10-9 电子测距光波轴.................................................................58 11 技术指标.....................................................................................60 12 数据采集器.................................................................................63 13 附 录. (64)13-1错误提示信息.....................................................................64 13-2 大气修正............................................................................65 13-3 hPa 与mmHg 转换表......................................................66 13-4 无大气修正时的误差........................................................67 13-5 大气折射与地球曲率改正 (67)613-6 测距范围............................................................................68 14 敬告本产品用户. (69)7 安全注意事项（请认真阅读）以下事项旨在保护使用者或他人或仪器免于遭受可能的伤害或破坏。
宾得全站仪200系列操作简易流程
宾得全站仪200系列操作简易流程宾得200系列全站仪的机载内置程序分为两个大的模块:模式A 主要用于常规元素(角度，距离，和高差)的测量；模式B则以丰富的应用程序帮助我们实现程序化测量，如坐标测量（以下称测量），坐标放样（以下称放样）。
对于该全站仪在测量和放样中的操作步骤，介绍如下：一，测量仪器对中整平后，开机→F5（模式）：自动进入模式B→F1（功能）→F1（文件）→选择2.新建→ENT（确认）→输入文件名→ENT→ESC（退出）→F2（测量）→选择1.直角坐标测量→ENT（确认），自动进入“建站”界面(在此界面中，要依次输入测站信息),先把光标移动至“1.点号”，按ENT→输入X坐标→ENT→输入Y 坐标→ENT→输入Z坐标→ENT→输入仪器高→ENT→代码可不输，直接按ENT跳过，自动进入“测站点后视水平角”界面（准备后视定向）→F1（后视）→参照建站点的输入方法，依次输入后视点的点号及坐标→出现“照准参考点”界面时，转动仪器精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“测量”界面，即可开始进行坐标测量→瞄准待测点上所架设的棱镜中心（如果需要更改点号及棱镜高，按F4）→F1（测距），等待测距完毕，屏幕上即显示待测点的坐标（如需存入仪器内存，按F2）二，放样仪器对中整平后，开机→F5（模式）→F1（功能）→F1（文件）→选择2.新建，新建好文件后→ESC→F5（翻页）→F1（放样），自动进入“建站”界面→依次输入建站点的点号，坐标及仪器高（代码可不输，直接按ENT跳过），输入完毕自动进入“测站点后视水平角”界面→F1（后视），依次输入后视点点号及坐标（代码可不输），输入完毕自动进入“照准参考点”界面→转动仪器，精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“放样点坐标设定”界面→依次输入放样点的点号，坐标及镜高（代码可不输，直接按ENT跳过），输入完毕，自动进入“放样”界面→转动仪器，以将D H．angle一行所显示的角度调至00°00′00″（目的在于将仪器当前水平角同放样点所在水平角的角度差归零），然后锁紧水平度盘，此时望远镜所指示的方向即为放样点所在的方向（仪器在水平方向不得再转动，寻找目标的时候只能在垂直方向转动望远镜）→指挥跑尺人员移动棱镜，使得棱镜中心对准望远镜中心十字丝（通过仪器望远镜观看并指挥跑尺人员的移动）→F1（测距），等待测距完毕，根据D H．dist 一行所显示的距离（该距离为棱镜所在位置与放样点设计位置的距离差）指挥跑尺人员顺着望远镜指示的方向前后移动棱镜，移动一次测距一次，反复移动，反复测距，直到棱镜所在方向精确符合于望远镜中心十字丝所指示的方向并且D H．dist一行显示的距离差达到放样精度要求后，该放样点在实地的位置即可确定！温馨提示：一，200系列全站仪在输入测站信息或者放样点信息的时候，输入点号是把测点信息存入内存必经的程序而已，目的是方便下次调用。
宾得r-202n全站仪说明书
宾得R-202N全站仪说明书(总125页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除目录安全使用注意事项安全注意事项（请认真阅读） (6)使用注意事项 (10)1 使用仪器前 (16)1-1 部件名称 (16)1-2 开箱装箱 (17)1-3 标准配置 (17)1-4 电池安装及充电 (18)2 显示屏和键盘 (23)2-1 显示屏和键盘 (23)2-2 操作键 (23)2-3 功能键 (25)2-4 数字和字母的输入 (26)2-5 激光导向 (27)3 测量前准备 (28)3-1 对中整平 (28)3-2光学对中 (29)3-3 用圆气泡整平 (29)3-4 仪器整平 (29)3-5 目镜调整 (31)3-6 照准目标 (31)3-7 安装与拆卸基座 (33)4 打开电源 (34)4-1 打开与关闭电源 (34)4-2 调节液晶显示屏对比度 (35)4-3 调节照明的亮度 (36)4-4 调节十字丝照明 (36)5 角度测量 (36)5-1 测量角度 (36)5-2 水平角归零 (37)5-3 水平角锁定 (38)5-4 设定任意水平角 (39)5-5 显示垂直角坡度百分比 (40)5-6 水平角的正反角切换 (42)6 距离测量 (43)6-1 目标设定 (43)6-2 距离测量 (46)6-3 快速模式 (49)7 修正模式 (51)7-1 更改目标反射常数 (51)7-2 改变温度 (52)7-3 改变大气压 (54)7-4 改变ppm值 (56)8 初始化设置 (57)8-1 概述 (57)8-2 进入初始设置模式1 (59)8-3 进入初始设置模式2 (59)8-4 进入初始设置模式4 (59)8-5 进入初始设置模式5 (60)38-6 改变初始设置内容的示例 (选择大气补偿) (60)8-7 初始设置 1 (61)8-8 初始设置2 (63)8-9 初始设置4 (65)8-11 初始设置5 (65)9 调用各项功能 (68)9-1 通过帮助键调用 (68)9-2 通过007调用 (68)10 检测与校正 (70)10-1 管水准器 (70)10-2 圆水准器 (71)10-3 垂直十字丝 (71)10-4 照准轴与水平轴正交 (73)10-5 垂直度盘指标差 (74)10-6 光学对中器 (74)10-7 距离偏差常数 (76)10-8 激光轴和视准轴一致 (77)10-9 电子测距光波轴 (78)11 技术指标 (80)12 数据采集器 (84)13 附录 (85)13-1错误提示信息 (85)13-2 大气修正 (86)13-3 hPa与mmHg转换表 (87)13-4 无大气修正时的误差 (88)413-5 大气折射与地球曲率改正 (88)13-6 测距范围 (89)14 敬告本产品用户 (91)5安全注意事项（请认真阅读）以下事项旨在保护使用者或他人或仪器免于遭受可能的伤害或破坏。
宾得全站仪200全站仪使用说明书
宾得全站仪200系列操作简易流程宾得200系列全站仪的机载内置程序分为两个大的模块:模式A主要用于常规元素(角度,距离,和高差)的测量;模式B则以丰富的应用程序帮助我们实现程序化测量,如坐标测量(以下称测量),坐标放样(以下称放样)。
对于该全站仪在测量和放样中的操作步骤,介绍如下:一,测量仪器对中整平后,开机→F5(模式):自动进入模式B→F1(功能)→F1(文件)→选择2.新建→ENT(确认)→输入文件名→ENT→ESC(退出)→F2(测量)→选择 1.直角坐标测量→ENT(确认),自动进入“建站”界面(在此界面中,要依次输入测站信息),先把光标移动至“1.点号”,按ENT →输入X坐标→ENT→输入Y坐标→ENT→输入Z坐标→ENT→输入仪器高→ENT→代码可不输,直接按ENT跳过,自动进入“测站点后视水平角”界面(准备后视定向)→F1(后视)→参照建站点的输入方法,依次输入后视点的点号及坐标→出现“照准参考点”界面时,转动仪器精确瞄准参考点(后视点),锁紧水平度盘和垂直度盘→F5(确定),此时设站及定向过程完毕,自动进入“测量”界面,即可开始进行坐标测量→瞄准待测点上所架设的棱镜中心(如果需要更改点号及棱镜高,按F4)→F1(测距),等待测距完毕,屏幕上即显示待测点的坐标(如需存入仪器内存,按F2)二,放样仪器对中整平后,开机→F5(模式)→F1(功能)→F1(文件)→选择2.新建,新建好文件后→ESC→F5(翻页)→F1(放样),自动进入“建站”界面→依次输入建站点的点号,坐标及仪器高(代码可不输,直接按ENT跳过),输入完毕自动进入“测站点后视水平角”界面→F1(后视),依次输入后视点点号及坐标(代码可不输),输入完毕自动进入“照准参考点”界面→转动仪器,精确瞄准参考点(后视点),锁紧水平度盘和垂直度盘→F5(确定),此时设站及定向过程完毕,自动进入“放样点坐标设定”界面→依次输入放样点的点号,坐标及镜高(代码可不输,直接按ENT跳过),输入完毕,自动进入“放样”界面→转动仪器,以将D H.angle一行所显示的角度调至00°00′00″(目的在于将仪器当前水平角同放样点所在水平角的角度差归零),然后锁紧水平度盘,此时望远镜所指示的方向即为放样点所在的方向(仪器在水平方向不得再转动,寻找目标的时候只能在垂直方向转动望远镜)→指挥跑尺人员移动棱镜,使得棱镜中心对准望远镜中心十字丝(通过仪器望远镜观看并指挥跑尺人员的移动)→F1(测距),等待测距完毕,根据D H.dist一行所显示的距离(该距离为棱镜所在位置与放样点设计位置的距离差,正数为靠近向仪器一方,负数为远离仪器一方)指挥跑尺人员顺着望远镜指示的方向前后移动棱镜,移动一次测距一次,反复移动,反复测距,直到棱镜所在方向精确符合于望远镜中心十字丝所指示的方向并且D H.dist一行显示的距离差达到放样精度要求后,该放样点在实地的位置即可确定!温馨提示:一,200系列全站仪在输入测站信息或者放样点信息的时候,输入点号是把测点信息存入内存必经的程序而已,目的是方便下次调用。
宾得全站仪200系列操作简易流程
宾得全站仪200系列操作简易流程一、准备工作1.检查仪器：确保仪器完整、无损坏，并在合适的温度环境下使用。
2.设置基准点：使用GPS或其他测量设备确定基准点，将其标注在水平的地面上。
二、仪器设置1.打开仪器：按下仪器的电源开关，待仪器启动完全后，进入菜单界面。
2.设置坐标系：在菜单中选择“设置”选项，进入“坐标系设置”界面，根据实际需求选择或输入坐标系参数。
3.设置测量模式：在菜单中选择“测量模式”选项，根据实际需求选择所需的测量模式，如一般测量、角度测量等。
三、基本测量操作1.瞄准目标点：将仪器对准目标点，通过望远镜观察目标点，调整望远镜直到目标点清晰可见。
2.测量水平角：按下仪器上的“测量”按钮，系统会自动检测并测量水平角，并在显示屏上显示角度数值。
3.测量垂直角：按下仪器上的“测量”按钮，望远镜会自动倾斜，测量垂直角，并在显示屏上显示角度数值。
4.测量距离：按下仪器上的“测量”按钮，系统会自动测量目标点到仪器的距离，并在显示屏上显示距离数值。
5.记录测量数据：根据实际需要，可以将测量数据记录在纸质记录表上或导出到计算机上进行记录和处理。
四、高级功能1.数据采集：通过连接计算机或移动设备，可以将测量数据导入到计算机或移动设备中进行数据处理和分析。
2.校正仪器：定期校正仪器以保证测量精度，可以通过菜单中的“校正”选项进行校正，校正过程需要按照仪器的提示进行操作。
3.建立剖面图：使用全站仪200系列测量一系列点的水平坐标和高程数据，然后通过计算和绘图软件绘制高程剖面图。
4.追踪测量：通过选择“追踪测量”模式，可以追踪一个移动目标点，并在显示屏上实时显示其位置和角度信息。
五、关闭仪器使用完毕后，按下仪器上的电源开关，将仪器关闭。
本文仅介绍了宾得全站仪200系列的一般操作流程，具体操作还需要根据实际情况和仪器的操作手册进行。
在进行测量时，应注意仪器的使用环境、操作规范，并进行正确的校正以保证测量精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宾得全站仪200系列操作简易流程
宾得200系列全站仪的机载内置程序分为两个大的模块:模式A主要用于常规元素(角度，距离，和高差)的测量；模式B则以丰富的应用程序帮助我们实现程序化测量，如坐标测量（以下称测量），坐标放样（以下称放样）。
对于该全站仪在测量和放样中的操作步骤，介绍如下：
一，测量
仪器对中整平后，开机→F5（模式）：自动进入模式B→F1（功能）→F1（文件）→选择2.新建→ENT（确认）→输入文件名→ENT→ESC（退出）→F2（测量）→选择 1.直角坐标测量→ENT（确认），自动进入“建站”界面(在此界面中，要依次输入测站信息),先把光标移动至“1.点号”，按ENT →输入X坐标→ENT→输入Y坐标→ENT→输入Z坐标→ENT→输入仪器高→ENT→代码可不输，直接按ENT跳过，自动进入“测站点后视水平角”
界面（准备后视定向）→F1（后视）→参照建站点的输入方法，依次输入后视点的点号及坐标→出现“照准参考点”界面时，转动仪器精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“测量”界面，即可开始进行坐标测量→瞄准待测点上所架设的棱镜中心（如果需要更改点号及棱镜高，按F4）→F1（测距），等待测距完毕，屏幕上即显示待测点的坐标（如需存入仪器内存，按F2）
二，放样
仪器对中整平后，开机→F5（模式）→F1（功能）→F1（文件）→选择2.新建，新建好文件后→ESC→F5（翻页）→F1（放样），自动进入“建站”界面→依次输入建站点的点号，坐标及仪器高（代码可不输，直接按ENT跳过），输入完毕自动进入“测站点后视水平角”界面→F1（后视），依次输入后视点点号及坐标（代码可不输），输入完毕自动进入“照准参考点”界面→转动仪器，精确瞄准参考点（后视点），锁紧水平度盘和垂直度盘→F5（确定），此时设站及定向过程完毕，自动进入“放样点坐标设定”
界面→依次输入放样点的点号，坐标及镜高（代码可不输，直接按ENT跳过），输入完毕，自动进入“放样”界面→转动仪器，以将D H．angle一
行所显示的角度调至00°00′00″（目的在于将仪器当前水平角同放样点所在水平角的角度差归零），然后锁紧水平度盘，此时望远镜所指示的方向即为放样点所在的方向（仪器在水平方向不得再转动，寻找目标的时候只能在垂直方向转动望远镜）→指挥跑尺人员移动棱镜，使得棱镜中心对准望远镜中心十字丝（通过仪器望远镜观看并指挥跑尺人员的移动）→F1（测距），等待测距完毕，根据D H．dist一行所显示的距离（该距离为棱镜所在位置与放样点设计位置的距离差，正数为靠近向仪器一方，负数为远离仪器一方）指挥跑尺人员顺着望远镜指示的方向前后移动棱镜，移动一次测距一次，反复移动，反复测距，直到棱镜所在方向精确符合于望远镜中心十字丝所指示的方向并且D H．dist一行显示的距离差达到放样精度要求后，该放样点在实地的位置即可确定！
温馨提示：一，200系列全站仪在输入测站信息或者放样点信息的时候，输入点号是把测点信息存入内存必经的程序而已，目的是方便下次调用。
不输入点号也可，只是不计入内存！
三，在测量或者放样过程中，出现意外情况中断（如不小心推出程序或换电池），按以下步骤操作：
进入测量或放样后，在建站界面，按F5（接受）→F5（确定），即可继续测量或者放样！
2010-4-22。
