高分子材料加工原理参考答案
高分子材料成型加工(考试重点及部分习题答案)
高分子材料成型加工考试重点内容及部分习题答案第二章高分子材料学1、热固性塑料：未成型前受热软化，熔融可塑制成一定形状，在热或固化剂作用下，一次硬化成型。
受热不熔融，达到一定温度分解破坏，不能反复加工。
在溶剂中不溶。
化学结构是由线型分子变为体型结构。
举例：PF、UF、MF2、热塑性塑料：受热软化、熔融、塑制成一定形状，冷却后固化成型。
再次受热，仍可软化、熔融，反复多次加工。
在溶剂中可溶。
化学结构是线型高分子。
举例：PE聚乙烯，PP聚丙烯，PVC聚氯乙烯。
3、通用塑料：是指产量大、用途广、成型性好、价格便宜的塑料。
4、工程塑料：具有较好的力学性能，拉伸强度大于50MPa，冲击强度大于6kJ/m2，长期耐热温度超过100度的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀可作为结构材料。
举例：PA聚酰胺类、ABS、PET、PC5、缓冷：Tc=Tmax，结晶度提高，球晶大。
透明度不好，强度较大。
6、骤冷（淬火）：Tc<Tg，大分子来不及重排，结晶少，易产生应力。
结晶度小，透明度好，韧性好。
定义：是指熔融状态或半熔融状态的结晶性聚合物，在该温度下保持一段时间后，快速冷却使其来不及结晶，以改善制品的冲击性能。
7、中速冷：Tc>=Tg，有利晶核生成和晶体长大，性能好。
透明度一般，结晶度一般，强度一般。
8、二次结晶：是指一次结晶后，在一些残留的非晶区和结晶不完整的部分区域内，继续结晶并逐步完善的过程。
9、后结晶：是指聚合物加工过程中一部分来不及结晶的区域，在成型后继续结晶的过程。
第三章添加剂1、添加剂的分类包括工艺性添加剂（如润滑剂）和功能性添加剂（除润滑剂之外的都是，如稳定剂、填充剂、增塑剂、交联剂）2、稳定剂：防止或延缓高分子材料的老化，使其保持原有使用性能的添加剂。
针对热、氧、光三个引起高分子材料老化的主要因素，可将稳定剂分为热稳定剂、抗氧剂（防老剂）、光稳定剂。
热稳定剂是一类能防止高分子材料在成型加工或使用过程中因受热而发生降解或交联的添加剂。
高分子加工思考题解答
第一章绪论1．高分子材料分为哪几类？（高分子材料是一定配合的高分子化合物（由主要成分树脂或橡胶和次要成分添加剂组成）在成型设备中，受一定温度和压力的作用熔融塑化，然后通过模塑制成一定形状，冷却后在常温下能保持既定形状的材料制品。
分为塑料、橡胶、纤维三类）2．塑料、橡胶、纤维分类？3．名词解释：工程塑料通用塑料特种塑料化学纤维合成纤维4．生产塑料制品的完整工序有哪五个？原料准备、成型、机械加工、修饰和装配5. 热塑性高分子材料和热固性高分子材料得物理性质及加工性能比较（见讲义）。
第二章高分子材料成型原理1．高分子材料的熔融性能热传递三种方式：热传导、对流、辐射聚合物的加热与冷却都不易由于聚合物的表观粘度随摩擦升温而降低，使物料熔体烧焦的可能性不大2．聚合物的流动和流变性能拉伸流动和剪切流动，各类型流体的流动曲线，影响高聚物熔体粘度的因素，粘度、流动稠度、流动指数、流动性的关系，熔体流动速率熔体流动速率——在规定的温度、压力（2160×9.81×10-3N）下，每10min内通过国标指定尺寸（书P76装料筒直径φ9.55±0.025mm, 出料口直径φ2.095±0.005mm）毛细管的试样总质量（克数）单位：克/10分钟3．聚合物熔体的弹性流动缺陷：管壁上的滑移，端末效应，离模膨胀，弹性对层流的干扰，熔体破裂，鲨鱼皮，产生原因熔体破裂——当挤出速率逐渐增加，挤出物表面将出现不规则现象（畸变、支离和断裂），甚至使内在质量受到破坏。
离模膨胀——被挤出的聚合物熔体断面积远比口模断面积大，称为离模膨胀鲨鱼皮——挤出物周边具有周期性的皱褶波纹。
4．高分子材料的成型性能聚合物的聚集态:结晶态、玻璃态、高弹态、粘流态等聚集态可挤压性、可模塑性、可纺性、可延性概念5．成型过程中的取向作用拉伸取向（薄膜双向拉伸后，拉伸后的薄膜在拉伸方向上的拉伸强度和抗蠕变性能会提高。
6．高分子材料的降解与交联交联、交联度熟化降解——高分子材料化学键的断链、交联、主链化学结构改变、侧基改变以及上述四种作用的综合交联——线性大分子链之间以新的化学键连接、形成三维网状或体型结构的反应。
高分子材料成型加工课后答案
高分子材料成型加工课后答案高分子成型加工总复习（本文档版权归高材1201所有）1、0.1 高分子材料的定义和分类高分子材料是以高分子化合物为主要组分的材料。
通常所说的高分子材料是从应用的角度对高分子进行归类，分为塑料、橡胶、纤维、涂料、粘合剂、功能高分子、聚合物基复合材料等。
2、交联能影响高分子材料的哪些性能？哪些材料或产品是经过交联的？力学性能、耐热性能、化学稳定性能、使用性能。
PF可用于电器产品；EP可用于高强度的增强塑料、优良的电绝缘材料、具有优秀黏结强度的黏结剂；UP可用于性能优良的玻璃纤维增强塑料；还有UF MF PE PVC PU等。
3、1.6 聚合物成型过程中为什么会发生取向？成型时的取向产生的原因及形式有哪几种？取向对高分子材料制品的性能有何影响？在成型加工时，受到剪切和拉伸力的影响，高分子化合物的分子链会发生取向。
原因：①由于在管道或型腔中沿垂直于流动方向上的各不同部位的流动速度不相同，由于存在速度差，卷曲的分子力受到剪切力的作用，将沿流动方向舒展伸直和取向。
②高分子化合物的分子链、链段或微晶等受拉伸力的作用沿受力方向排列。
主要包括单轴拉伸取向和双轴拉伸取向。
形式：非晶态高分子取向包括链段的取向和大分子链的取向；结晶性高分子的拉伸取向包括晶区的取向和非晶区的取向高分子材料经取向后，拉伸强度、弹性模量、冲击强度、透气性增加4、2.1 高分子材料中添加剂的目的是什么？添加剂是实现高分子材料成型加工工艺过程并最大限度的发挥高分子材料制品的性能或赋予其某些特殊功能性必不可少的辅助成分。
5、2.3 试述增塑剂的作用机理？增塑剂的作用机理是增塑剂分子插入到聚合物分子链间，削弱了聚合物分子间的应力。
结果增加聚合物分子链的稳定性，降低了聚合物的结晶度，削弱了分子间的极性，从而使聚合物的塑性增加。
6、3.3 高分子材料配方设计的一般原则和依据是什么？规则：①制品的性能要求②成型加工性能的要求③选用的原材料来源容易，产地较近，质量稳定可靠，价格合理④配方成本应在满足上述三条的前提下，尽量选用质量稳定可靠、价格低的原材料；必要时采取不同品种和价格的原材料复配；适当加入填充剂，降低成本。
《高分子材料》课后习题参考
1绪论Q1.总结高分子材料(塑料和橡胶）在发展过程中的标志性事件:（1）最早被应用的塑料（2）第一种人工合成树脂（3）是谁最早提出了高分子的概念（4）HDPE和PP的合成方法是谁发明的（5）是什么发现导致了近现代意义橡胶工业的诞生？1.（1）19世纪中叶，以天然纤维素为原料，经硝酸硝化樟脑丸增塑，制得了赛璐珞塑料，被用来制作台球。
（2）1907年比利时人雷奥·比克兰德应用苯酚和甲醛制备了第一种人工合成树脂—酚醛树脂（PF），俗称电木。
（3）1920年，德国化学家Dr.Herman.Staudinger首先提出了高分子的概念（4）1953年，德国K.Ziegler以TiCl4-Al(C2H5)3做引发剂，在60～90℃，0.2～1.5MPa条件下，合成了HDPE；1954年，意大利G.Natta以TiCl3-AlEt3做引发剂，合成了等规聚丙烯。
两人因此获得了诺贝尔奖。
（5）1839年美国人Goodyear发明了橡胶的硫化，1826年英国人汉考克发明了双辊开炼机，这两项发明使橡胶的应用得到了突破性的进展，奠定了现代橡胶加工业的基础。
Q2.树脂、通用塑料、工程塑料的定义。
化工辞典中的树脂定义: 为半固态、固态或假固态的不定型有机物质, 一般是高分子物质, 透明或不透明。
无固定熔点, 有软化点和熔融范围, 在应力作用下有流动趋向。
受热、变软并渐渐熔化, 熔化时发粘, 不导电, 大多不溶于水, 可溶于有机溶剂如乙醇、乙醚等, 根据来源可分成天然树脂、合成树脂、人造树脂, 根据受热后的饿性能变化可分成热定型树脂、热固性树脂, 此外还可根据溶解度分成水溶性树脂、醇溶性树脂、油溶性树脂。
通用塑料: 按塑料的使用范围和用途分类, 具有产量大、用途广、价格低、性能一般的特点, 主要用于非结构材料。
常见的有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）。
工程塑料：具有较高的力学性能, 能够经受较宽的温度变化范围和较苛刻的环境条件, 并在此条件下长时间使用的塑料, 可作为结构材料。
高分子成型加工参考答案

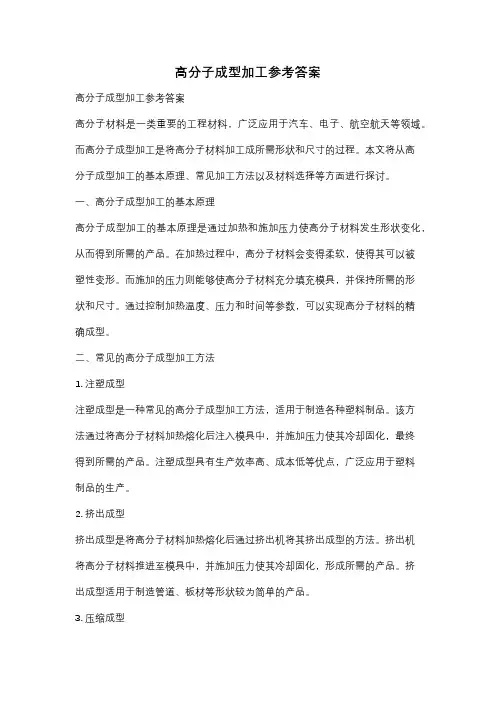

高分子成型加工参考答案高分子成型加工参考答案高分子材料是一类重要的工程材料，广泛应用于汽车、电子、航空航天等领域。
而高分子成型加工是将高分子材料加工成所需形状和尺寸的过程。
本文将从高分子成型加工的基本原理、常见加工方法以及材料选择等方面进行探讨。
一、高分子成型加工的基本原理高分子成型加工的基本原理是通过加热和施加压力使高分子材料发生形状变化，从而得到所需的产品。
在加热过程中，高分子材料会变得柔软，使得其可以被塑性变形。
而施加的压力则能够使高分子材料充分填充模具，并保持所需的形状和尺寸。
通过控制加热温度、压力和时间等参数，可以实现高分子材料的精确成型。
二、常见的高分子成型加工方法1. 注塑成型注塑成型是一种常见的高分子成型加工方法，适用于制造各种塑料制品。
该方法通过将高分子材料加热熔化后注入模具中，并施加压力使其冷却固化，最终得到所需的产品。
注塑成型具有生产效率高、成本低等优点，广泛应用于塑料制品的生产。
2. 挤出成型挤出成型是将高分子材料加热熔化后通过挤出机将其挤出成型的方法。
挤出机将高分子材料推进至模具中，并施加压力使其冷却固化，形成所需的产品。
挤出成型适用于制造管道、板材等形状较为简单的产品。
3. 压缩成型压缩成型是将高分子材料加热至熔点后放入模具中，并施加压力使其冷却固化的方法。
压缩成型适用于制造复杂形状的产品，如电子元件、汽车零部件等。
该方法可以实现高分子材料的高精度成型。
4. 发泡成型发泡成型是在高分子材料中加入发泡剂，并通过加热使其发生膨胀，形成孔隙结构的方法。
发泡成型可以降低材料的密度，并提高其吸音、隔热等性能。
该方法广泛应用于制造座椅、隔热材料等产品。
三、高分子成型加工中的材料选择在高分子成型加工中，材料选择是非常重要的一环。
不同的高分子材料具有不同的性能和加工特性，因此需要根据产品的要求选择合适的材料。
常见的高分子材料包括聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯等。
根据产品的要求，可以选择具有耐热、耐腐蚀、机械强度高等性能的材料。
高分子材料成型加工(考试重点及部分习题答案)
高分子材料成型加工考试重点内容及部分习题答案第二章高分子材料学1、热固性塑料：未成型前受热软化，熔融可塑制成一定形状，在热或固化剂作用下，一次硬化成型。
受热不熔融，达到一定温度分解破坏，不能反复加工。
在溶剂中不溶。
化学结构是由线型分子变为体型结构。
举例：PF、UF、MF2、热塑性塑料：受热软化、熔融、塑制成一定形状，冷却后固化成型。
再次受热，仍可软化、熔融，反复多次加工。
在溶剂中可溶。
化学结构是线型高分子。
举例：PE聚乙烯，PP聚丙烯，PVC聚氯乙烯。
3、通用塑料：是指产量大、用途广、成型性好、价格便宜的塑料。
4、工程塑料：具有较好的力学性能，拉伸强度大于50MPa，冲击强度大于6kJ/m2，长期耐热温度超过100度的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀可作为结构材料。
举例：PA聚酰胺类、ABS、PET、PC5、缓冷：Tc=Tmax，结晶度提高，球晶大。
透明度不好，强度较大。
6、骤冷（淬火）：Tc<Tg，大分子来不及重排，结晶少，易产生应力。
结晶度小，透明度好，韧性好。
定义：是指熔融状态或半熔融状态的结晶性聚合物，在该温度下保持一段时间后，快速冷却使其来不及结晶，以改善制品的冲击性能。
7、中速冷：Tc>=Tg，有利晶核生成和晶体长大，性能好。
透明度一般，结晶度一般，强度一般。
8、二次结晶：是指一次结晶后，在一些残留的非晶区和结晶不完整的部分区域内，继续结晶并逐步完善的过程。
9、后结晶：是指聚合物加工过程中一部分来不及结晶的区域，在成型后继续结晶的过程。
第三章添加剂1、添加剂的分类包括工艺性添加剂（如润滑剂）和功能性添加剂（除润滑剂之外的都是，如稳定剂、填充剂、增塑剂、交联剂）2、稳定剂：防止或延缓高分子材料的老化，使其保持原有使用性能的添加剂。
针对热、氧、光三个引起高分子材料老化的主要因素，可将稳定剂分为热稳定剂、抗氧剂（防老剂）、光稳定剂。
热稳定剂是一类能防止高分子材料在成型加工或使用过程中因受热而发生降解或交联的添加剂。
高分子材料加工原理(1)(1)
高分子材料加工原理第一章化学纤维人造纤维再生纤维素：黏胶纤维、铜氨纤维、莱赛尔纤维纤维素纤维：二醋酯纤维、三醋酯纤维橡胶纤维其他：甲壳素纤维、海藻纤维合成纤维聚酰胺纤维芳族聚酰胺纤维聚酯纤维生物可降解聚酯纤维聚丙烯腈纤维改性聚丙烯腈纤维聚乙烯醇纤维聚氯乙烯纤维聚烯烃纤维聚氨酯纤维聚氟烯烃纤维二烯类弹性体纤维聚酰亚胺纤维2、工程塑料通用工程塑料聚酰胺（）聚碳酸酯（）聚甲醛聚苯醚丙烯腈丁二烯苯乙烯共聚物超高分子量聚乙烯（）特种工程塑料聚砜芳香族聚酰胺（）聚酰亚胺（）聚苯硫醚聚芳酯聚苯酯聚醚酮氟塑料（）简答及论述1、聚合物熔融有哪几种方式，各方式的主控因素是什么？答：（1）无熔体移走的传导熔融：熔融热=表面热传导，熔融速率仅由热传导决定。
（2）（主要）有强制熔体迁移（由拖拽或压力引起）的传导熔融：熔融热=接触表面的热传导+黏性耗散生热。
熔融效率由热传导率、熔体迁移及黏性耗散生热速率共同决定（3）耗散混合熔融：熔融热=整个体积内将机械能转化为聚合物内能。
耗散混合熔融速率由整个外壁面上和混合物固体-熔体界面上辅热传导决定。
（4）利用电、化学或其他能源的耗散熔融（5）压缩熔融（6）振动诱导挤出熔融过程：熔融的主要能量来源于单纯使用振动力场2、怎样利用溶度参数理论来选择溶剂？答：当溶剂的内聚能密度或溶度参数与聚合物的内聚能密度或溶度参数相等或相近时，溶解过程的混合热焓等于或趋近于零，这时溶解过程能够自发进行。
一般来说，当时，聚合物就不溶于该溶剂。
3、Brodkey的混合理论涉及的混合的基本运动形式有哪些？聚合物成型时熔融物料的混合以哪一种运动形式为主？为什么？答：分子扩散、涡旋扩散、体积扩散以体积扩散为主原因（1）在聚合物加工中，由于聚合物熔体粘度一般很高，熔体与熔体间分子扩散挤满，因而分子扩散无实际意义。
（2）在聚合物加工中，由于物料的运动速度达不到紊流，而且黏度又高，故很少发生涡旋扩散（3）聚合物加工中的混合与一般的混合不同，由于聚合物熔体的粘度通常高于100Pa*s，因此混合只能在层状领域产生层对流混合，即通过层流而使物料变形、包裹、分散，最终达到混合均匀。
高分子材料成型原理_沈新元_简答题答案1
简答题1.比较熔融纺丝、湿法纺丝和干法纺丝的异同点。
（1）相同点：（2）不同点：与熔纺不同，湿法成形过程中除有传热外，传质十分突出，有时还伴有化学反应.。
在干纺中，力学因素和传热因素的作用是次要的，纺丝线和周围介质之间的传质强度以及各种浓度所控制的转变起主要作用。
.（3）机理差别：由于湿纺初生纤维含有大量的凝固浴液而溶胀，大分子具有很大的活动性，因此湿纺初生纤维的超分子结构接近于热力学平衡状态，而其形态结构却对纺丝工艺极为敏感.干法纺丝：将聚合物溶于挥发性溶剂中，通过喷丝孔喷出细流，在热空气中形成纤维的纺丝方法.2.列举六种可观察到聚合物流体弹性的现象。
（1）流体的弹性回缩（2）聚合物流体的蠕变松弛（3）孔口胀大效应（4）爬杆效应（5）剩余压力现象（6）孔道的虚构长度（7）无管虹吸现象3.用聚合物、溶剂、凝固剂三元相图说明湿纺、干纺和冻胶纺的相分离过程。
●当夹角?＝0时，SD沿S－P线向S靠近，相应的通量比JS/JN＝－∞，即纺丝原液不断地被纯溶剂所稀释。
●当?＝π时，SD向P靠近，通量比JS/JN＝∞，相当于干法纺丝，即纺丝原液中的溶剂不断蒸发，使原液中聚合物浓度不断上升，直至完全凝固。
①区: －∞≤JS/JN ≤u* (第一临界切线)。
沿纺丝线组成变化路径,聚合物浓度下降(即溶剂扩散速度小于凝固剂的扩散速度)无相分离，不固化。
②区: u*< JS/JN ≤1 (上限，即溶剂与凝固剂的扩散速度相等)。
沿纺丝线途径聚合物含量下降(凝固剂浓度增加) 有相分离，固化。
③区: 1< JS/JN ≤u** (第二临界切线)沿纺丝线途径聚合物浓度增加，有相分离，固化。
通常的湿法纺丝以③区为多。
④区: u**< JS/JN ≤∞(上限为干法纺丝)聚合物含量增加，无相分离，固化，形成致密而均匀的结构4.在橡胶的塑炼过程中，机械力、氧和温度是如何影响塑炼效果的？5.胶接理论主要有哪几种，胶接接头的强度主要取决于哪几种界面结合力？（1）胶接的吸附理论（2）胶接的扩散理论（3）胶接的静电理论（4）胶接的机械连接理论（5）胶接的化学键理论(6)弱边界层（1）胶黏剂本身的内聚强度（2）粘结剂与被粘物之间的粘附力，包括化学键力，分子间作用力，界面静电引力及机械嵌合力。
高分子材料成型加工习题参考答案
高分子材料成型加工习题参考答案(1~5章)绪论1、高分子材料可应用于哪些方面? 有哪些特点, 答:高分子材料可应用于如下各个方面:结构材料:机械零部件、机电壳体、轴承……电器材料:电缆、绝缘版、电器零件、家用电器、通讯器材…… 建筑材料:贴面板、地贴、塑料门窗、上下水管…… 包装材料:各种瓶罐、桶、塑料袋、薄膜、绳、带、泡沫塑料…… 日用制品:家具、餐具、玩具、文具、办公用品、体育用品及器材……交通运输:道路交通设施、车辆、船舶部件……医疗器械:医疗器具、药品包装、医药附件、人造器官…… 航天航空:飞机、火箭、飞船、卫星零部件……军用器械:武器装备、军事淹体、防护器材…… 交通运输:道路交通设施、车辆、船舶部件……医疗器械:医疗器具、药品包装、医药附件、人造器官…… 航天航空:飞机、火箭、飞船、卫星零部件……军用器械:武器装备、军事淹体、防护器材…… 化纤类:布、线、服装、……高分子材料具有如下特点:优点: a.原料价格低廉; b.加工成本低; c.重量轻; d.耐腐蚀;e.造型容易;f.保温性能优良;g.电绝缘性好。
缺点: a.精度差; b.耐热性差; c.易燃烧; d.强度差; e.耐溶剂性差; f.易老化2、塑料制品生产的完整工序有哪五步组成,答:成型加工完整工序共五个1.成型前准备:原料准备:筛选，干燥，配制，混合 ?2.成型:赋预聚合物一定型样 ?3.机械加工:车，削，刨，铣等。
?4.修饰:美化制品。
?5.装配: 粘合，焊接，机械连接等。
?说明:a 并不是所有制品的加工都要完整地完成此5个工序b 五个次序不能颠倒3、学习本课程的重点是什么,答:本课程的重点是:高分子材料方面:应掌握高分子材料定义，高分子材料工程特征，高分子材料及其制品的制备方法，高分子材料的组成，添加剂的作用、机理、品种及其选择，高分子材料配方设计原则，配方分析，影响高分子材料性能的化学因素和物理因素。
成型加工方面:应掌握高分子材料制品各种成型方法，成型加工过程，成型工艺特点，成型工艺的适应性，成型工艺流程，成型设备结构及作用原理，成型工艺条件及其控制，成型工艺在橡胶、塑料、纤维加工中的共性和特殊性。
(完整版)高分子材料成型加工课后习题答案
1、什么是“非分散混合”，什么是“分散混合”，两者各主要通过何种物料运动和混合操作来实现？答：①非分散混合在混合中仅增加离子在混合物中空间分布均匀性而不减小粒子初始尺寸的过程称为非分散混合或简单混合。
这种混合的运动基本形式是通过对流来实现的，可以通过包括塞形流动和不需要物料连续变形的简单体积排列和置换来达到。
②分散混合是指在混合过程中发生粒子尺寸减小到极限值，同时增加相界面和提高混合物组分均匀性的混合过程。
分散混合主要是靠剪切应力和拉伸应力作用实现的。
分散混合的目的是把少数组分的固体颗粒和液相滴分散开来，成为最终粒子或允许的更小颗粒或滴，并均匀地分散到多组分中，这就涉及少组分在变形粘性流体中的破裂为题，这是靠强迫混合物通过窄间隙而形成的高剪切区来完成的。
2、在热固性塑料模压成型中，提高压力应相应地降低还是升高模压压力才对模压成型工艺有利？为什么？答：在一定温度范围内，模温升高，物料流动性提高，模压压力可降低，但模温提高也会使塑料的交联反应速率加速，从而导致熔融物料的粘度迅速增高，反而需要更高的模压压力。
3、热固性塑料模压成型中物料的预热温度对模压压力有何影响？为什么？答：对塑料进行预热可以提高流动性，降低模压压力，但如果预热温度过高或预热时间过长会使塑料在预热过程中有部分固化，会抵消预热增大流动性效果，模压是需更高的压力来保证物料充满型腔。
1、什么是聚合物的结晶取向？它们有何不同？研究结晶和取向对高分子材料加工有何实际影响？答：结晶是聚合物分子在三维空间呈周期性重复排列的过程，而取向是取向单元在外力作用下择优排列的过程，取向单元可以是：基团、链段、分子链、晶粒、晶片或变形的球晶等。
结晶是材料自身的性质，只发生在分子、原子、离子这些基础的单元上，取向的产生是外力作用的结果，取向单元也更多样。
结晶可以影响材料的拉伸强度、弹性模量、冲击强度、耐热性、耐候性、吸水性、透明性、透气性、成型收缩性等物性。
取向后的聚合物，在取向方向和垂直于取向方向上性能差异特别显著。
(完整版)高分子材料成型加工(含答案)
1.高分子材料成型加工：通常是使固体状态(粉状或粒状)、糊状或溶液状态的高分子化合物熔融或变形，经过模具形成所摇的形状并保持其已经取得的形状，最终得到制品的工艺过程。
2.热塑性塑料：是指具有加热软化、冷却硬化特性的塑料(如: ABS、PP、POM、PC、PS、PVC、PA、PMMA等),它可以再回收利用。
具有可塑性可逆热固性塑料：是指受热或其他条件下能固化或具有不溶（熔）特性的塑料(如:酚醛树脂、环氧树脂、氨基树脂、聚胺酯、发泡聚苯乙烯、不饱和聚酯树脂等)具有可塑性,是不可逆的、不能再回收利用。
3. 通用塑料：一般是指产量大、用途广、成型性好、价格便宜的塑料工程塑料：指拉伸强度大于50MPa，冲击强度大于6KJ/m2,长期耐热温度超过100°C 的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀等的、可代替金属用作结构件的塑料.4.可挤压性：材料受挤压作用形变时，获取和保持形状的能力。
可模塑性：材料在温度和压力作用下，产生形变和在模具中模制成型的能力。
可延展性：材科在一个或两个万向上受到压延或拉伸的形变能力。
可纺性：材料通过成型而形成连续固态纤维的能力。
5.塑化效率：高分子化合物达到某一柔软程度时增塑剂的用量定义为增塑剂的塑化效率。
定义DOP的效率值为标准1,小于1的则较有效,大于1的较差.6.稳定流动：凡在输送通道中流动时，流体在任何部位的流动状况及一切影响流体流动的因素不随时间而变化，此种流动称为稳定流动。
不稳定流动：凡流体在输送通道中流动时，其流动状况及影响流动的各种因素都随时间而变化，此种流动称之不稳定流动。
7. 等温流动是指流体各处的温度保持不变情况下的流动。
（在等温流动情况下，流体与外界可以进行热量传递，但传入和输出的热量应保持相等）不等温流动：在塑料成型的实际条件下，由于成型工艺要求将流道各区域控制在不同的温度下:而且由于粘性流动过程中有生热和热效应，这些都使其在流道径向和轴向存在一定的温度差，因此聚合物流体的流动一般均呈现非等温状态。
高分子加工原理与技术课后题及答案
一.分别叙述挤出产品中吹塑薄，管材单丝生产的工艺流程和工艺条件1.薄膜成型工艺流程挤出机挤出——纵拉——冷却裩冷却——预热——横拉——热定型——冷却——切边冷却工艺条件 1.拉伸裩须对薄膜预热温度低于熔点2.挤出物料塑化和温度均匀，物料无脉动现象3.口模平直部分应较长，通常不小于16mm 4.挤出厚片后应实行急冷，冷却裩表面应十分光洁2.管材成型工艺配方——拌和——造粒——挤出机挤出——管机头成型——定径套定径——冷却——牵引——定长锯割——检验——包装工艺条件-1.粉料水冷却机身后部温度80-110中部120-140前部150-170 机头分流梭支架处温度160-170口模170-180 2.粒料水冷却机身后部温度80-110中部120-140前部150-170 机头分流梭支架处温度160-170口模180-1903.单丝成型工艺挤出机挤出——单丝机头挤出——冷却水箱冷却——第一延伸裩拉伸——热拉伸水箱加热——第二延伸裩拉伸——热处理——导丝裩导丝——卷曲工艺条件以高密度聚乙烯为例，机身挤出温度:150-300,喷丝板温度:290-310冷却水温度30-50牵引倍数9-20倍牵引温度90-100二.单螺杆挤出机的参数。
简述其作用a.螺杆直径D 决定了挤出机的大小，其大小根据产品的形态大小及生产效率决定b.长颈比L/D 决定螺杆体积容量的主要因素，并影响物料从量筒壁传给物料的速率c.螺旋角螺棱宽度e 螺旋角的大小与物料的形态有关，其中细粉状料30 方块料15球柱状料17d.螺槽深度H 决定了流体的容积与压缩比e螺杆与料筒间隙间隙增大，生产效率降低挤出机主要有那几个系统组成，作用？1.加料装置，一般采用料斗加热2.料筒：塑化加压的场所，3.螺杆：输送固体物料压紧和熔化固体物料均化和计量及产生足够的压力以挤出熔融物料。
4.传动装置：带动螺杆转动简述排气式挤出机的原理排气式挤出机中有排气式螺杆，可连续从聚合物中抽出挥发物，在其料筒上设置一个或多个排气孔以便排出挥发物，其有两个功能要求：1.排气孔下的聚合物压力为零2.排气孔的聚合物是完全融化的。
高分子材料成型加工原理复习题及答案
高分子材料加工成型原理考试复习资料考试题型1.填空题2512.选择题1023.名词解释534.解答题565.论述题110可挤压性是指聚合物通过挤压作用是获得形状和保持形状的能力;可挤压性主要取决于熔体的剪切粘度和拉伸粘度;熔融指数是评价热塑性聚合物特别是聚烯烃的挤压性的一种简单而实用的方法,它是在熔融指数仪中测定的;可模塑性是指材料在温度和压力作用下形变和在模具中模制成型的能力;可模塑性主要取决于材料的流变性,热性质和其它物理力学性质;聚合物的可延性取决于材料产生塑性形变的能力和应变硬化能力作用;由于松弛过程的存在,材料的形变必然落后于应力的变化,聚合物对外力响应的这种滞后现象称为滞后效应或弹性滞后;聚合物熔体的流变行为按作用力可分为剪切流动、拉伸流动;均相成核又称散现成核,是纯净的聚合物中由于热起伏而自发的生成晶核的过程,过程中晶核的密度能连续上升;异相成核又称瞬时成核是不纯净的聚合物中某些物质起晶核作用成为结晶中心,引起晶体生长过程,过程中晶核密度不发生变化;在Tg~Tm温度范围内,常对制品进行热处理以加速聚合物的二次结晶或后结晶的过程,热处理为一松弛过程,通过适当的加热能促使分子链段加速重排以提高结晶度和使晶体结构趋于完善;通常热处理的温度控制在聚合物最大结晶速度的温度Tmax;塑料成型加工一般包括原料的配制和准备、成型及制品后加工等几个过程;混合过程一般是靠扩散、对流、剪切三种作用来完成;衡量其混合效果需从物料的分散程度和组成的均匀程度两方面来考虑;最常见的螺杆直径为45~150毫米;长径比L/D一般为18~25;压缩比是螺杆加料段最初一个螺槽容积于均化段最后一个螺槽容积之比,表示塑料通过螺杆全长范围时被压缩的倍数,压缩比愈大塑料受到的挤压作用愈大;根据物料的变化特征可将螺杆分为加料段、压缩段和均化段;锁模机构在启闭模具的各阶段的速度都不一样的,闭合时应先快后慢,开启时则应先慢后快再转慢;利用本身特定形状,使塑料或聚合物成型为具有一定形状和尺寸的制品的工具称模具;浇注系统是指塑料熔体从喷嘴进入型腔前的流道部分,包括主流道、分流道、浇口等;完成一次注射成型所需的时间称注射周期或称总周期;压制成型的加料方法可以分为重量法、容量法、计数法;分离力与辊筒的半径、长度和速度成正比,而和辊间距称反比;通常可将辊筒设计和加工成略带腰鼓型,或调整两辊筒的轴,使其交叉一定角度或加预应力,就能在一定程度上克服或减轻分离力的有害作用,提高压延制品厚度的均匀性;在压延过程中,热塑性塑料由于受到很大的剪切应力的作用,因此大分子会顺着薄膜前进方向发生定向作用,使生成的薄膜在物理机械性能上出现各向异性,这种现像称为压延效应;压延效应的大小,受压延温度、转速、供料厚度和物料性能等的影响,升温或增加压延时间,均可减轻压延效应;压延机的二辊用于橡胶或PVC的塑炼,三辊用于橡胶,四辊塑料；固定倒数第二辊;人造革就是以布或纸为基体,在其上覆以聚氯乙烯糊的一种复合材料;在一定条件下将片、板、棒等塑料型材通过再次加工成型为制品的方法,称为二次成型法;二次成型包括：中空吹塑成型、热成型、取向薄膜的拉伸等;中空吹塑成型是将挤出或注射成型的塑料管坯或型坯趁热于半熔融的类橡胶状时,置于各种形状的模具中,并即时在管坯中通入压缩空气将其吹胀,使其紧贴于模腔壁上成型,经冷却脱模后即得中空制品;拉幅薄膜热定型的目的：1消除内应力2降低收缩率3改善性能;1、简述离模膨胀的含义、原因及主要影响因素;答：定义：被挤出的聚合物熔体断面积远比口模断面积大的现象;离模膨胀比定义为充分松弛的挤出物直径d与口模直径D之比;圆形口模的离模膨胀比为：B = d/D 或B’ = d2/D2＝B2原因：a、取向效应b、弹性变形效应c、正应力效应影响因素：1长径比一定,B随剪切速率增加而增大;在熔体破裂临界剪切速率之前有最大值Bmax,而后下降；2低于τc之下,B随τ增加而增大;高于τc时,B值则下降；3在低于临界c的一定的剪切速率下,B随温度升高而降低；4剪切速率恒定,B随长径比L/D的增大而降低;L/D超过某一数值时,B为常数;5离模膨胀比随熔体在口模内停留时间呈指数关系地减少;6离模膨胀比随聚合物的品种和结构不同而异;线性、柔性聚合物位阻低,松弛时间短,B值小；粘度大,分子量高,分布窄,非牛顿性强,松弛缓慢,B值大;2、为什么要对一些成型物料进行干燥预处理举例说明,并列出工艺条件;答：水分以及其它低分子物的存在, 一方面因其在塑料的成型温度下会挥发成气体,从而造成制品表面缺乏光泽和出现气泡与银丝等外观缺陷；另一方面有可能促使聚合物大分子在高温下发生降解或交联反应,其结果不仅会使塑料熔体的粘度改变,给成型工艺控制带来困难,而且对制品的力学性能和电性能等也会产生不利的影响;各种热塑性塑料成型时的允许含水量很不相同;一般来说,成型温度较高而且在高温下较容易发生水解的塑料,其允许含水量就比较低；反之,允许含水量就比较高;例如,PC的成型温度高达300℃,因大分子链中有酯键,高温下的水解稳定性差,粒料的含水量大于％就很难成型,而且随含水量的增加,其制品外观和冲击强度明显下降；而PS由于成型温度不超过200℃,且大分子链中无易水解基团,故在其粒料含水量高达％时仍可顺利成型;PC干燥的工艺条件:循环鼓风干燥,温度110℃,时间:12h,料层厚度25～50mm;3、在生产硬聚氯乙烯管材时,物料经挤出塑化后,由机头挤出后,紧接着进行什么工序,说明此工序的作用,该工序是如何影响管材质量的答：紧接着进行冷却定型工序, 它的作用是将从口模挤出的物料的形状和尺寸进行精整,并将它们固定下来,从而得到具有更为精确的截面形状、表面光亮的制品；影响：定型装置的内表面的粗糙度直接影响管材的外观质量,定型装置内径尺寸决定了管材外径尺寸精度;真空度太小,吸管不紧影响尺寸和表面,真空度太大,牵引困难,不能正常生产;4、为什么说物料的初始温度过高,对加料段的固体输送能力不利答：物料的初始温度过高,易形成架桥,进料不畅,严重时不能进料;另外,高聚物与金属的摩擦因数是温度的函数,过高降低了物料与料筒的摩擦因数,降低了固体输送能力;5、为什么在一种设备上螺杆转速n不能过高并且靠增加转速来提高生产率也是有限度的答：随着转速的增加,物料所受到的剪切作用加大,即剪切速率增大,因为大多数聚合物都是假塑性流体,因此,随γ↑,η↓,则漏流↑,逆流↑,所以,当转速高到一定程度时,漏流和逆流对产量的影响就不能忽略了;在实际生产中,也不能靠提高螺杆的转速无限制的增加生产能力,随n不断提高,剪切速率达到一定范围后,就会出现熔体破裂现象;也就是说,对n的提高,限制性的因素就是是否出现了熔体破裂;经以上讨论,可知,随n的提高,可以提高生产率,但n的提高是有限制的;6、在模压成型过程中,为什么要采取预热操作预热有哪些设备答：模压前对塑料进行加热具有预热和干燥两个作用,前者为了提高料温,后者为了去除水分和其他挥发物;作用：①能加快塑料成型时的固化速度,缩短成型时间；②提高塑料流动性,增进固化的均匀性,提高制品质量,降低废品率；③可降低模压压力,可成型流动性差的塑料或较大的制品;预热：15～20 mpa,未预热：30 ±5 mpa预热设备：①电热板加热；②烘箱加热；③红外线加热；④高频加热等;7、在模压成型过程中,为什么要采取预压操作预压有那些设备预压就是在室温下将松散的粉状或纤维状的热固性模塑料压成重量一定,形状规则的型坯的工序;预压作用：①加料快、准确、无粉尘；②降低压缩率,可减少模具装料室和模具高度；③预压料紧密,空气含量少,传热快,又可提高预热温度,从而缩短了预热和固化的时间,制品也不易出现气泡；④便于成型较大或带有精细嵌件的制品;预压的设备是预压机和压模;8、压延效应产生的原因及减小的方法是什么答：产生的原因：在压延过程中,热塑性塑料由于受到很大的剪切应力和拉伸应力作用,因此高聚物大分子会沿着压延方向作定向排列,以至制品在物理机械性能上出现各向异性,即压延效应;减小的方法：物料温度适当提高,可以提高其塑性,加强大分子的运动,破坏其定向排列,可降低压延效应；降低辊筒转速,则压延时间增加,压延效应降低；辊筒存料量少,压延效应也降低；增加制品的厚度,可减小压延效应；尽量不使用各向异性的配合剂,压延后缓慢冷却,有利于取向分子松弛,也可降低压延效应;9、什么是人造革,简述其用压延法生产的工艺流程,并用示意图表示;答：人造革是以布、纸或玻璃布为基材,在其上覆以粘流态塑料如PVC、PU的一种复合材料;以压延法生产人造革时,基材应先经预热,同时粘流态塑料可先经挤压塑化或辊压塑化再喂于压延机的进料辊上,通过辊筒的挤压和加热作用,使塑料与基材紧密结合,再经压花、冷却、切边和卷取而得制品;下图为四辊压延机生产人造革示意图擦胶法;五、论述题1、论述注射成型的工艺过程;答：按其先后顺序主要包括：1)成型前的准备;①原料性能的了解,主要指热性能、流变性能、压缩率、吸湿性、细度、均匀度等；②原料的预处理,主要指原料的干燥、着色等；③料筒的清洗,在更换原料、调换颜色或发现正在加工中的塑料有一定降解现象出现时,就需要对料筒进行清洗；④嵌件预热；⑤脱模剂的选择,Ⅰ. 硬脂酸锌：不适用于PA;Ⅱ. 白油液体石蜡：对PA效果好,还可防止空隙;Ⅲ. 硅油：虽效果好,但价格高,使用麻烦需配甲苯溶液;2)注射过程;具体过程为：①加料塑化塑料粒子加入到料筒中,通过加热逐渐变成熔体柱塞式,或沿螺杆槽向前移动,通过料筒外的加热及螺杆转动时塑料产生的摩擦热逐渐转变为熔体;②充模注射柱塞或移动螺杆把塑料均匀的熔体推向料筒前端,经过喷嘴及模具浇注系统注入并充满模具的型腔;③保压充满之后,柱塞或移动螺杆仍保持施压状态,使喷嘴的熔体不断充实型腔,以确保不缺料;另可使大分子进一步松弛因有滞后;④凝封在浇注系统里的熔体体积比制品小的多先行冷却硬化,模腔内还未冷却固化的熔体就不会向喷嘴方向倒流,这一现象叫凝封;凝封则保压结束,可退螺杆和注塞;同时下一周期的加料塑化开始;⑤冷却保压结束,同时对模具内制品进行冷却、固化,一般冷却到塑料的玻璃态或结晶态;⑥脱模3)制品的后处理;主要指退火和调湿处理;退火是将制品放在一定温度的加热介质热水、热油等或热空气循环箱中静置一段时间,然后缓慢冷至室温,消除制品在加工过程中产生的复杂内应力;调湿处理是将刚出模的热制品放入热水中放置一段时间;主要是为了避免氧化变色放入热水中,隔绝氧；加快得到吸湿平衡,稳定制品尺寸；适量水分对PA等有增塑作用;可以改善柔性、韧性、拉伸强度等性能;2、论述塑料的一次成型和二次成型的联系和区别,并举例说明;答：一次成型是通过加热使塑料处于粘流态的条件下,经过流动、成型和冷却硬化或交联固化,而将塑料制成各种形状的产品的方法;一次成型包括挤出成型、注射成型、模压成型、压延成型等,成型制品从简单到极复杂形状和尺寸精密的制品,应用广泛,绝大多数塑料制品是从通过一次成型法制得的;二次成型是将一次成型所得的片、管、板等塑料型材,加热使其处于类橡胶状态,通过外力作用使其形变而成型为各种简单形状,再经冷却定型而得制品;二次成型包括中空吹塑成型、热成型、拉幅薄膜的成型等方法,仅适用于热塑性塑料的成型;二次成型是在一次成型的基础上进行成型的一种方法;区别：如PVC挤出吹塑成型过程：挤出管坯→合模→送入压缩空气,吹胀型坯→保压、冷却定型后脱模挤出管坯应属于一次成型,后面的成型过程属于二次成型,具体从成型对象、成型温度、形变来具体说明二者联系和区别;。
(完整版)高分子材料成型加工(含答案)
1.高分子材料成型加工：通常是使固体状态(粉状或粒状)、糊状或溶液状态的高分子化合物熔融或变形，经过模具形成所摇的形状并保持其已经取得的形状，最终得到制品的工艺过程。
2.热塑性塑料：是指具有加热软化、冷却硬化特性的塑料(如:ABS、PP、POM、PC、PS、PVC、PA、PMMA等),它可以再回收利用。
具有可塑性可逆热固性塑料：是指受热或其他条件下能固化或具有不溶（熔）特性的塑料(如:酚醛树脂、环氧树脂、氨基树脂、聚胺酯、发泡聚苯乙烯、不饱和聚酯树脂等)具有可塑性,是不可逆的、不能再回收利用。
3. 通用塑料：一般是指产量大、用途广、成型性好、价格便宜的塑料工程塑料：指拉伸强度大于50MPa，冲击强度大于6KJ/m2,长期耐热温度超过100°C 的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀等的、可代替金属用作结构件的塑料.4.可挤压性：材料受挤压作用形变时，获取和保持形状的能力。
可模塑性：材料在温度和压力作用下，产生形变和在模具中模制成型的能力。
可延展性：材科在一个或两个万向上受到压延或拉伸的形变能力。
可纺性：材料通过成型而形成连续固态纤维的能力。
5.塑化效率：高分子化合物达到某一柔软程度时增塑剂的用量定义为增塑剂的塑化效率。
定义DOP的效率值为标准1,小于1的则较有效,大于1的较差.6.稳定流动：凡在输送通道中流动时，流体在任何部位的流动状况及一切影响流体流动的因素不随时间而变化，此种流动称为稳定流动。
不稳定流动：凡流体在输送通道中流动时，其流动状况及影响流动的各种因素都随时间而变化，此种流动称之不稳定流动。
7. 等温流动是指流体各处的温度保持不变情况下的流动。
（在等温流动情况下，流体与外界可以进行热量传递，但传入和输出的热量应保持相等）不等温流动：在塑料成型的实际条件下，由于成型工艺要求将流道各区域控制在不同的温度下:而且由于粘性流动过程中有生热和热效应，这些都使其在流道径向和轴向存在一定的温度差，因此聚合物流体的流动一般均呈现非等温状态。
高分子材料加工原理
1.简述粒子填充剂对剪切粘度的影响一般固体物质的加入会使聚合物的剪切粘度有所增大，增大的程度与流体中粒子填充剂体积及剪切速率有关。
在低剪切速率下，粘度随填充剂增加而升高的程度要比高剪切速率大些。
2.简述聚合物在螺杆挤压机中熔融的能量来源对于聚合物在螺杆挤压机中的熔融，即有强制熔体移走的传导熔融，其能量来源于两个方面：一是依靠机筒沿螺槽深度方向自上而下传导而来的能量，这是加热器装在机筒外壁上，上下温差大，左右温差小的必然结果；二是通过熔膜移走而使熔融层受到剪切作用，使部分机械能转变成热能的必然结果。
3.塑料二次成型的主要方式二次成型主要包括拉幅薄膜、中空吹塑成型及热定型。
①拉幅薄膜是将挤出成型所得的厚度为1-3mm的厚片或管坯重新加热到材料的高弹态进行大幅度拉伸而形成的薄膜。
②中空吹塑是知道空心塑料制品的成型方法，是借助气体压力使闭合在模具型腔中的处于类橡胶态的型坯吹胀成为中空制品的二次成型技术③热成型是一种以热塑性塑料片材为成型对象的二次成型技术，首先将裁成一定尺寸和形状的片材，夹在模具的框架上，让其在高弹态的适宜温度下加热软化，然后施加压力使坯件弯曲与延伸，在达到预定的型样后使其冷却定型，经过适当的修整，即成为制品。
4.PET超高速纺丝中双折射沿纺程的分布特点并解释其原因聚合物熔体从喷丝孔以温度T0挤出后温度逐渐下降。
据此可以将取向度沿纺程的分布划分为三个区：①流动形变区在喷丝板以下0-70cm的范围内，此处大部分的细化形变已基本完成，但是双折射仍然很小。
这是因为该区的形变速率较低，聚合物处于高温，大分子迅速地发生解取向作用。
因此此区中双折射仅和纺丝应力有关。
②结晶取向区在喷丝板70-130cm。
显然，与常规纺PET不同，其取向度在该狭小的区域内急剧上升，其饱和值大大提高。
此区对应的直径曲线上出现细颈，温度曲线上出现平台，形变速率dv/dx出现极大的峰值。
这是由于PET卷绕丝在纺程上发生了结晶。
高分子材料加工工艺学习题答案
第二章聚酯纤维1、切片干燥的目的是什么？为何要分段进行？← 1 除去水分湿切片含水率0.4～0.5％，干燥后0.01%（常规纺）或0.003～0.005％（高速纺）不良影响高温酯键水解→聚合度↓→纺丝难水分汽化→气泡→纺丝断头← 2 提高切片含水的均匀性→纤维质量均匀← 3 提高结晶度及软化点（无定形）→防止环结阻料结晶度↗25～30％；软化点70～80℃↗＞210 ℃切片中的水分由两部分组成（1）非结合水粘附在切片表面干燥时容易除去（2）结合水与PET分子上的羰基及少量端羟基等以氢键结合，干燥时较难除去。
√2、简述螺杆挤出机的工作原理与作用？螺杆挤出机的作用是把固体高聚物熔融后以匀质、恒定的温度和稳定的压力输出高聚物熔体。
原理：物料从加料口进到螺杆的螺槽中，由于螺杆的转动，把切片推向前进。
切片不断吸收加热装置供给的热能；另一方面因切片与切片、切片与螺杆及套筒的摩擦以及液层之间的剪切作用，而由一部分机械能转化为热能，切片在前进过程中温度升高而逐渐熔化成熔体。
熔化过程聚合物在温度、压力、粘度和形态等方面发生变化，由固态(玻璃态)转变为高弹态，随温度的进一步提高，出现塑性流动，成为粘流体(粘流态)。
粘流态的聚合物经螺杆的推进和螺杆出口的阻力作用，以一定的压力向熔体管道输送。
3、何谓环结阻料？采用哪些措施避免？若预热段温度过高，切片在到达压缩段就过早熔化，是原来固体颗粒间的空隙消失，熔化后的熔体由于在螺槽等深的的预热段无法压缩，从而失去了往前推进的能力，造成“环结阻料”。
措施：预热段套筒保持合适的温度。
√4、纺丝箱有哪些作用？进行熔体保温和温度控制，一般采用4～6位（即一根螺杆所供给的位数）合用一个矩形载热体加热箱进行集中保温。
5、复合纺丝组件与普通组件的区别有哪些？复合纺丝组件由多块分配板组合而成的复合纺丝组件，聚酯与其它种类的成纤高聚物熔体分别通过各自的熔体管道，在组件中的适当部位汇合从同一喷丝孔喷出成为一根纤维。
《高分子材料成型加工》课后习题参考答案
绪论习题与思考题 (1)第一章习题与思考题 (3)第四章习题与思考题 (5)第五章习题与思考题 (6)第六章习题与思考题 (9)第七章习题与思考题 (15)第八章习题与思考题 (17)第九章习题与思考题 (20)第十章习题与思考题 (22)绪论习题与思考题2．分别区分“通用塑料”和“工程塑料”，“热塑性塑料”和“热固性塑料”，“简单组分高分子材料”和“复杂组分高分子材料”，并请各举2～3例。
答：通用塑料：一般指产量大、用途广、成型性好、价廉的塑料。
通用塑料有：PE，PP，PVC，PS等；工程塑料：是指拉伸强度大于50MPa，冲击强度大于6kJ/m2 ,长期耐热温度超过100℃的，刚性好、蠕变小、自润滑、电绝缘、耐腐蚀等，可代替金属用作结构件的塑料。
工程塑料有：PA，PET，PBT，POM等；工程塑料是指被用做工业零件或外壳材料的工业用塑料，是强度、耐冲击性、耐热性、硬度及抗老化性均优的塑料。
日本业界将它定义为“可以做为构造用及机械零件用的高性能塑料，耐热性在100℃以上，主要运用在工业上”。
热塑性塑料：加热时变软以至流动，冷却变硬，这种过程是可逆的，可以反复进行。
聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯、聚甲醛、聚砜、聚苯醚，氯化聚醚等都是热塑性塑料。
(热塑性塑料中树脂分子链都是线型或带支链的结构，分子链之间无化学键产生，加热时软化流动、冷却变硬的过程是物理变化；)热固性塑料：第一次加热时可以软化流动，加热到一定温度，产生化学反应一交链固化而变硬，这种变化是不可逆的，此后，再次加热时，已不能再变软流动了。
正是借助这种特性进行成型加工，利用第一次加热时的塑化流动，在压力下充满型腔，进而固化成为确定形状和尺寸的制品。
这种材料称为热固性塑料。
(热固性塑料的树脂固化前是线型或带支链的，固化后分子链之间形成化学键，成为三维的网状结构，不仅不能再熔触，在溶剂中也不能溶解。
)酚醛、脲醛、三聚氰胺甲醛、不饱和聚酯、有机硅等塑料，都是热固性塑料。
高分子加工原理与技术课后题及答案
一.分别叙述挤出产品中吹塑薄,管材单丝生产的工艺流程和工艺条件1.薄膜成型工艺流程挤出机挤出——纵拉——冷却裩冷却——预热——横拉——热定型——冷却——切边冷却工艺条件 1.拉伸裩须对薄膜预热温度低于熔点2.挤出物料塑化和温度均匀,物料无脉动现象3.口模平直部分应较长,通常不小于16mm 4.挤出厚片后应实行急冷,冷却裩表面应十分光洁2.管材成型工艺配方——拌和——造粒——挤出机挤出——管机头成型——定径套定径——冷却——牵引——定长锯割——检验——包装工艺条件-1.粉料水冷却机身后部温度80-110中部120-140前部150-170 机头分流梭支架处温度160-170口模170-180 2.粒料水冷却机身后部温度80-110中部120-140前部150-170 机头分流梭支架处温度160-170口模180-1903.单丝成型工艺挤出机挤出——单丝机头挤出——冷却水箱冷却——第一延伸裩拉伸——热拉伸水箱加热——第二延伸裩拉伸——热处理——导丝裩导丝——卷曲工艺条件以高密度聚乙烯为例,机身挤出温度:150-300,喷丝板温度:290-310冷却水温度30-50牵引倍数9-20倍牵引温度90-100二.单螺杆挤出机的参数。
简述其作用a.螺杆直径D 决定了挤出机的大小,其大小根据产品的形态大小及生产效率决定b.长颈比L/D 决定螺杆体积容量的主要因素,并影响物料从量筒壁传给物料的速率c.螺旋角螺棱宽度e 螺旋角的大小与物料的形态有关,其中细粉状料30 方块料15球柱状料17d.螺槽深度H 决定了流体的容积与压缩比e螺杆与料筒间隙间隙增大,生产效率降低挤出机主要有那几个系统组成,作用?1.加料装置,一般采用料斗加热2.料筒:塑化加压的场所,3.螺杆:输送固体物料压紧和熔化固体物料均化和计量及产生足够的压力以挤出熔融物料。
4.传动装置:带动螺杆转动简述排气式挤出机的原理排气式挤出机中有排气式螺杆,可连续从聚合物中抽出挥发物,在其料筒上设置一个或多个排气孔以便排出挥发物,其有两个功能要求:1.排气孔下的聚合物压力为零2.排气孔的聚合物是完全融化的。
