华为路由器模拟实验九 静态路由实验
静态路由实验内容
静态路由实验内容静态路由实验内容一、实验目的本次实验旨在通过搭建静态路由环境，掌握静态路由的基本原理和配置方法，以及了解不同网络拓扑下静态路由的应用场景。
二、实验环境1.硬件环境：PC机若干台、交换机若干台、路由器若干台；2.软件环境：Windows操作系统、GNS3模拟器。
三、实验步骤1.搭建网络拓扑根据实验需求，选择合适的网络拓扑进行搭建。
一般来说，静态路由适用于小型企业或部门内部网络，所以我们可以选择两台交换机和两台路由器进行搭建。
其中，交换机用于连接不同子网，路由器则负责子网之间的数据转发。
2.配置IP地址在搭建好网络拓扑后，需要为每个设备配置IP地址。
具体操作步骤如下：（1）进入交换机或路由器的命令行界面；（2）输入“enable”命令进入特权模式；（3）输入“configure terminal”命令进入全局配置模式；（4）输入“interface 端口号”命令进入相应接口的配置模式；（5）输入“ip address IP地址子网掩码”命令设置IP地址和子网掩码；（6）输入“no shutdown”命令开启接口。
3.配置静态路由在完成IP地址的配置后，需要为路由器配置静态路由。
具体操作步骤如下：（1）进入路由器的命令行界面；（2）输入“enable”命令进入特权模式；（3）输入“configure terminal”命令进入全局配置模式；（4）输入“ip route 目标网络子网掩码下一跳地址”命令设置静态路由信息。
4.测试网络连通性在完成静态路由的配置后，需要进行网络连通性测试。
具体操作步骤如下：（1）在PC机上打开CMD命令行界面；（2）输入“ping 目标IP地址”命令测试是否能够ping通目标主机。
四、实验注意事项1.在搭建网络拓扑时，需要保证每个设备之间的连接正确无误，否则可能会导致网络不稳定或无法正常工作。
2.在配置IP地址和静态路由时，需要注意各个参数的正确性和一致性，否则也会导致网络不稳定或无法正常工作。
静态路由配置的实训操作步骤
静态路由配置的实训操作步骤以静态路由配置的实训操作步骤为标题，写一篇文章一、实训背景介绍在网络通信中，静态路由是一种简单而有效的路由配置方式。
它通过手动配置路由表的方式，指定了数据包从源网络到目标网络的路径。
本实训将介绍如何进行静态路由的配置，以实现网络设备之间的通信。
二、实训准备工作1. 确定网络拓扑结构：确定需要进行静态路由配置的网络设备，并绘制出网络拓扑图，包括各设备的连接关系和IP地址分配情况。
2. 确定路由器的管理IP地址：为每个路由器设备分配一个唯一的管理IP地址，用于远程登录和配置路由器。
3. 确定网络设备的接口IP地址：为每个网络设备的接口分配一个唯一的IP地址，用于实现设备之间的通信。
三、静态路由配置步骤1. 登录路由器：使用Telnet或SSH等远程登录工具，通过管理IP 地址登录到需要配置静态路由的路由器。
2. 进入全局配置模式：在路由器的命令行界面中输入"enable"命令，进入特权模式，然后输入"configure terminal"命令，进入全局配置模式。
3. 配置静态路由：在全局配置模式下，输入"ip route 目标网络目标网络掩码下一跳地址"命令，配置静态路由。
其中，目标网络为需要访问的目标网络地址，目标网络掩码为目标网络的子网掩码，下一跳地址为数据包的下一跳路由器的IP地址。
4. 保存配置：输入"end"命令退出配置模式，然后输入"write"命令保存配置。
四、实训操作示例假设有两台路由器R1和R2，它们之间通过以太网连接。
R1的管理IP地址为192.168.1.1，R2的管理IP地址为192.168.2.1。
R1的接口IP地址为192.168.1.254，R2的接口IP地址为192.168.2.254。
现在需要配置R1和R2之间的静态路由。
1. 登录R1路由器：使用Telnet工具，输入192.168.1.1，登录到R1路由器。
华为静态路由实验1
华为静态路由实验
一、实验拓扑
二、实验要求
1.按照上图，用eNSP模拟器连接好设备及PC；
2.自己规划IP地址划分，配置每台PC机的IP地址信息及路由器接口信息；
3.在路由器上配置静态路由，实现全网互通，任何一个PC可以ping通任意一个IP
地址；
4.要求配置路由器，保证每台路由器都可以被远程登录管理，用户名统一用admin，
密码用huawei；
5.使用抓包软件，对telnet数据包进行抓包分析；
6.结合实验现象，利用7层通信模型，分析PC之间的通信过程；
7 ↓↑7
6 ↓↑6
5 ↓↑5
4 ↓↑4
3（加密）↓↑3（解密）
2（加密）↓↑2（解密）
1（加密）↓→→→→↑1（解密）
三、思考题
如何使用最少的命令，实现该网络的全网互通？
=.=少用点网络域！！！就能用最少的命令了呗~~~呵呵哒，编不出来0.0。
静态路由的配置实验报告
静态路由的配置实验报告静态路由的配置实验报告概述:静态路由是网络中常用的一种路由配置方式，它通过手动配置路由表来指定数据包的转发路径。
本实验旨在通过配置静态路由，实现不同网络之间的通信，并对配置过程和结果进行分析。
实验环境:本实验使用了三台虚拟机，分别代表不同的网络。
其中，虚拟机A位于192.168.1.0/24网络，虚拟机B位于192.168.2.0/24网络，虚拟机C位于192.168.3.0/24网络。
虚拟机A作为路由器，连接了虚拟机B和虚拟机C。
实验步骤:1. 配置虚拟机A的网络接口:在虚拟机A中，打开终端，输入命令“sudo ifconfig eth0 192.168.1.1/24”来配置eth0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0。
2. 配置虚拟机B的网络接口:在虚拟机B中，打开终端，输入命令“sudo ifconfig eth0 192.168.2.1/24”来配置eth0接口的IP地址为192.168.2.1，子网掩码为255.255.255.0。
3. 配置虚拟机C的网络接口:在虚拟机C中，打开终端，输入命令“sudo ifconfig eth0 192.168.3.1/24”来配置eth0接口的IP地址为192.168.3.1，子网掩码为255.255.255.0。
4. 配置虚拟机A的静态路由:在虚拟机A中，打开终端，输入命令“sudo route add -net 192.168.2.0netmask 255.255.255.0 gw 192.168.1.1”来添加到达192.168.2.0/24网络的静态路由，下一跳为192.168.1.1。
同样地，输入命令“sudo route add -net 192.168.3.0 netmask 255.255.255.0gw 192.168.1.1”来添加到达192.168.3.0/24网络的静态路由。
静态路由实验报告
静态路由实验报告静态路由实验报告引言：静态路由是计算机网络中常用的一种路由方式，它通过手动配置路由表来确定数据包的传输路径。
本实验旨在通过实际操作，深入理解静态路由的原理和应用。
一、实验目的本实验的主要目的是掌握静态路由的配置和使用方法，了解其优缺点，并通过实际操作验证静态路由的可行性和效果。
二、实验环境本实验使用了一台运行Windows操作系统的计算机，以及两台路由器设备。
三、实验步骤1. 确定网络拓扑结构在本实验中，我们使用了一个简单的网络拓扑结构，包括两台路由器和两台主机。
路由器A连接主机A，路由器B连接主机B，并且路由器A和路由器B之间通过一条链路相连。
2. 配置IP地址首先，我们需要为每个设备配置IP地址。
在路由器A上，我们将其接口1配置为192.168.1.1/24，接口2配置为10.0.0.1/24；在路由器B上，我们将其接口1配置为10.0.0.2/24，接口2配置为192.168.2.1/24。
主机A和主机B分别配置为192.168.1.2/24和192.168.2.2/24。
3. 配置静态路由在路由器A上，我们需要配置到达192.168.2.0/24网络的静态路由。
使用命令行界面，输入以下命令：```route add 192.168.2.0 mask 255.255.255.0 10.0.0.2```这条命令的意思是将数据包目的地址为192.168.2.0/24的数据包发送到10.0.0.2进行转发。
在路由器B上，我们同样需要配置到达192.168.1.0/24网络的静态路由。
使用命令行界面，输入以下命令：```route add 192.168.1.0 mask 255.255.255.0 10.0.0.1```这条命令的意思是将数据包目的地址为192.168.1.0/24的数据包发送到10.0.0.1进行转发。
4. 测试连通性配置完成后，我们可以进行连通性测试。
在主机A上，使用ping命令向主机B 发送数据包：```ping 192.168.2.2```如果ping命令成功返回，说明静态路由配置成功，数据包能够正常传输。
静态路由配置的实验报告
静态路由配置的实验报告

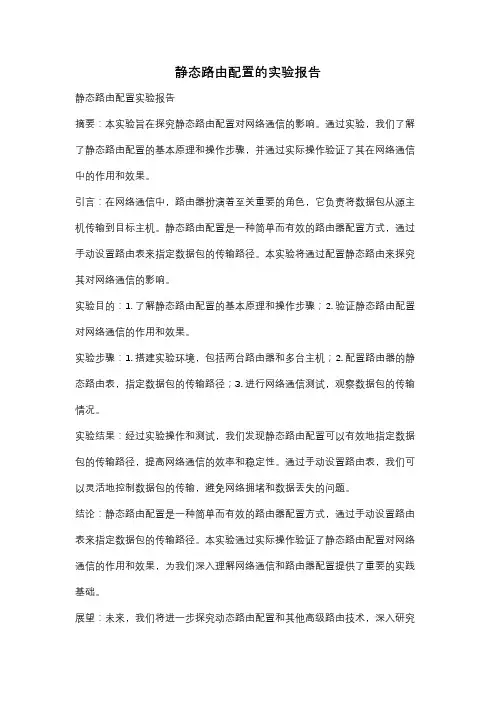

静态路由配置实验报告
