串联谐振与并联谐振的计算2.0
串联谐振和并联谐振的10大区别
谐振的定义：谐振是在由电容器和电感器组成的电路中发生的现象。
当电路的电容性阻抗等于电感性阻抗时，就会发生谐振。
根据电容器，电感器和电阻器的布置，实现谐振的条件在不同类型的电路之间变化。
串联谐振（也叫变频谐振）是指在电容器和电感器串联连接的电路中发生的谐振，而并联谐振是指在电容器和电感器并联连接的电路中发生的谐振。
串联谐振与并联谐振之间的关系是，当元件的排列产生最小阻抗时发生串联谐振，而当元件的排列产生最大阻抗时发生并联谐振。
谐振是在由电容器和电感器组成的电路中发生的现象。
当电路的电容性阻抗等于电感性阻抗时，就会发生谐振。
根据电容器，电感器和电阻器的布置，实现谐振的条件在不同类型的电路之间变化。
串联谐振：1.串联谐振的介绍串联谐振（也叫变频谐振）是指在电容器和电感器串联连接的电路中发生的谐振。
在回路频率时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。
Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。
先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。
由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
采用变频串联谐振的方法进行耐压试验，用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压。
2.串联谐振的计算公式串联谐振时电路的阻抗虚部等于0，Z=R+jX，X=0，Z=R所以I=U/Z=U/R。
a、谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
b、电路欲产生谐振，应当具备有电感器L及电容器C两组件。
c、谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以fr表示之。
d、串联谐振电路之条件如下：I2XL=I2XC也就是XL=XC时，为R-L-C串联电路产生谐振之条件。
e、无论是串联还是并联谐振，在谐振发生时，L、C之间都实现了完全的能量交换。

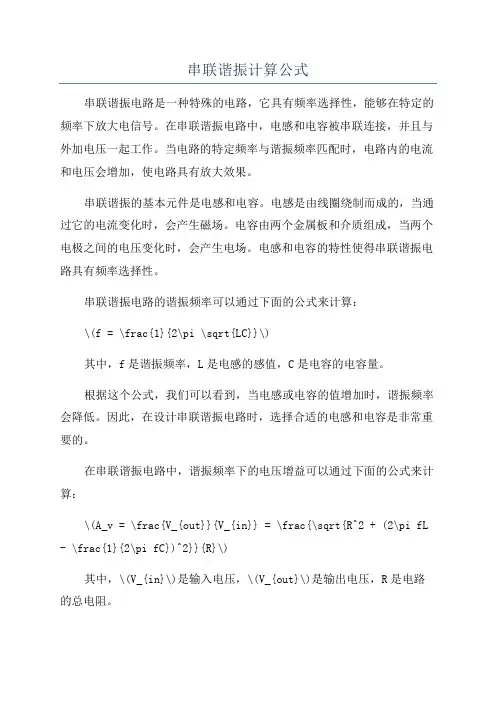

串联谐振计算公式
串联谐振计算公式串联谐振电路是一种特殊的电路，它具有频率选择性，能够在特定的频率下放大电信号。
在串联谐振电路中，电感和电容被串联连接，并且与外加电压一起工作。
当电路的特定频率与谐振频率匹配时，电路内的电流和电压会增加，使电路具有放大效果。
串联谐振的基本元件是电感和电容。
电感是由线圈绕制而成的，当通过它的电流变化时，会产生磁场。
电容由两个金属板和介质组成，当两个电极之间的电压变化时，会产生电场。
电感和电容的特性使得串联谐振电路具有频率选择性。
串联谐振电路的谐振频率可以通过下面的公式来计算：\(f = \frac{1}{2\pi \sqrt{LC}}\)其中，f是谐振频率，L是电感的感值，C是电容的电容量。
根据这个公式，我们可以看到，当电感或电容的值增加时，谐振频率会降低。
因此，在设计串联谐振电路时，选择合适的电感和电容是非常重要的。
在串联谐振电路中，谐振频率下的电压增益可以通过下面的公式来计算：\(A_v = \frac{V_{out}}{V_{in}} = \frac{\sqrt{R^2 + (2\pi fL - \frac{1}{2\pi fC})^2}}{R}\)其中，\(V_{in}\)是输入电压，\(V_{out}\)是输出电压，R是电路的总电阻。
通过这个公式，我们可以看到，当电路的电感和电容分别满足下面的条件时\(2\pi fL - \frac{1}{2\pi fC} = 0\)这个条件实际上就是串联谐振电路的谐振条件。
当电路的谐振频率等于电路的谐振频率时，电路会达到谐振状态，输出电压达到最大值。
串联谐振电路在实际中有着广泛的应用。
例如，它可以用于收音机、电视和无线电等电子设备中的信号调谐器，用于选择特定频率的信号。
此外，串联谐振电路还可以用于滤波器的设计。
通过调整电路的电感和电容，可以选择特定的频率范围内的信号进行放大，而对其他频率的信号进行衰减。
总结起来，串联谐振电路是一种能够在特定频率下放大电信号的电路。
串联谐振的计算方法
串联谐振的计算方法
华天电力专业生产串联谐振（又称串联谐振耐压设备），接下来为大家分享串联谐振的计算方法。
变频串联谐振主要是指所研究的串联电路的电压和电流达到同一相位，即电路中电感的电感电抗和电容电抗的值和时间相等，使所研究的电路呈现出纯的电阻特性。
在给定的端电压下，所研究的电路中会出现最大电流。
电路中消耗的是最大的有功功率。
变频串联谐振计算方法：
z=r+jx，x=0，z=r，i=u/z=u/r
（1）谐振定义：在电路中，当两个元件的能量由电路中的一个电抗模块释放，而另一个电抗模块必须吸收相同的能量时，两个元件的能量相等，即两个电抗元件之间会有能量脉动。
（2）为了产生共振，电路必须有电感L和电容C。
（3）相应的共振频率是以fr表示的共振频率或共振频率。
串联谐振电路之条件如下：当q=qi2，xl=i2，xc或xl=xc时，得到了r-l-c串联电路的谐振条件。
（4）无论串联或并联谐振，L和C之间的完全能量交换是在谐振发生时实现的。
也就是说，释放的磁能完全转化为电场能并储存在电容中，而电容又在另一时刻放电，然后再转化为电感储存的磁能。
（5）在串联谐振电路中，由于串联L、C流过相同的电流，所以能量交换是通过电压极性的变化进行的；在并联电路中，L、C的两端是相同的电压，因此能量转换是两个元件的相反的电流相位。
（6）电感和电容仍然是共振中的两个分量，否则能量就不能交换；但从等效阻抗的角度看，它们变成了一个分量：零电阻或无限电阻。
串联谐振计算公式
串联谐振计算公式串联谐振计算公式是一个复杂的物理计算公式，以求解复杂电阻电容电感串联网络的内在特性为目的。
它被广泛地用于研究两个以上振子及相应驱动电路系统的动态变化，具有重要的应用价值和实际意义。
一、谐振原理谐振是指一个系统元件反应环境的影响，具有特殊的频率，可以有效地改善和提升系统的整体性能。
其机理为，系统中的元件如电容、电感等会产生一定频率的反馈，从而可以形成能量的自我迭代利用，从而达到改善系统性能的目的。
二、串联谐振计算公式串联谐振计算公式可以用来计算由电容、电感串联网络及其相应驱动电路系统的传递函数。
其具体计算公式为：h0（ω）=Z（ω）/R，其中：Z（ω）= Z0（ω）+ Z1（ω）+ Z2（ω）+Z0（ω）=R，Z1（ω）=1/[jωC1+ 1/[jωL1+(1/R1)]]Z2（ω）=1/[jωC2+ 1/[jωL2+(1/R2)]]...以上公式中，ω表示为系统需要检测的频率（Hz），Cn、Ln表示为串联网络中电容及电感的电量（F、H），Rn表示元件中的电阻（Q），R为元件中接地线的电阻（Q），Z为系统的传递函数（Q）。
以上公式可以用来计算电阻电容电感串联网络的传递函数，从而可以求得该网络系统的频率特性，便于研究系统的动态变化规律。
三、串联谐振的应用串联谐振计算公式的应用主要分布在一下几个方面：1、电子及电器设计中，串联谐振计算公式可以用来计算系统中振子位置和状态的动态变化，从而可以更好地改善设计中的特性和性能。
2、在航空航天领域，串联谐振计算公式可以用来解决航天器的振动和加速度分量的问题，从而改善航天器的稳定性和可靠性。
3、在音响领域，串联谐振计算公式可以用来计算音响系统中振膜、重力系统和腔体位置等物理参数的动态特性、谐等频曲线和滤波曲线等，从而实现音响系统中声音质量的改善。
四、论串联谐振计算公式是一个用于求解复杂电阻电容电感串联网络内在特性的复杂物理计算公式。
它的应用广泛，主要用于计算两个以上振子及其相应驱动电路系统的动态变化，具有重要的实际意义。

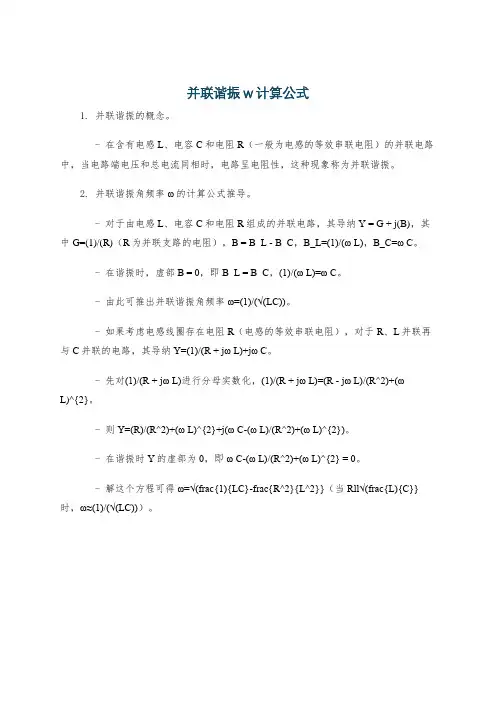

并联谐振w计算公式
并联谐振w计算公式
1. 并联谐振的概念。
- 在含有电感L、电容C和电阻R（一般为电感的等效串联电阻）的并联电路中，当电路端电压和总电流同相时，电路呈电阻性，这种现象称为并联谐振。
2. 并联谐振角频率ω的计算公式推导。
- 对于由电感L、电容C和电阻R组成的并联电路，其导纳Y = G + j(B)，其中G=(1)/(R)（R为并联支路的电阻），B = B_L - B_C，B_L=(1)/(ω L)，B_C=ω C。
- 在谐振时，虚部B = 0，即B_L = B_C，(1)/(ω L)=ω C。
- 由此可推出并联谐振角频率ω=(1)/(√(LC))。
- 如果考虑电感线圈存在电阻R（电感的等效串联电阻），对于R、L并联再与C并联的电路，其导纳Y=(1)/(R + jω L)+jω C。
- 先对(1)/(R + jω L)进行分母实数化，(1)/(R + jω L)=(R - jω L)/(R^2)+(ω
L)^{2}。
- 则Y=(R)/(R^2)+(ω L)^{2}+j(ω C-(ω L)/(R^2)+(ω L)^{2})。
- 在谐振时Y的虚部为0，即ω C-(ω L)/(R^2)+(ω L)^{2} = 0。
- 解这个方程可得ω=√(frac{1){LC}-frac{R^2}{L^2}}（当Rll√(frac{L){C}}时，ω≈(1)/(√(LC))）。
电路的谐振频率
电路的谐振频率1. 电路谐振的基本概念电路谐振是指当电路中的电感和电容元件达到特定数值时，电路将出现共振现象。
在共振状态下，电路的谐振频率是一个非常重要的参数。
电路的谐振频率决定了电路对某个特定频率的响应强度，也是电路在通信、无线电等领域中的重要应用。
2. 电路谐振频率的定义电路的谐振频率是指当电路中的电感和电容元件达到共振状态时，电路对特定频率的响应最强烈的频率。
谐振频率通常用符号f0表示，单位是赫兹（Hz）。
3. 谐振频率的计算公式对于串联谐振电路，谐振频率的计算公式为：f0 = 1 / (2π√(LC))其中，f0为谐振频率，L为电感，C为电容。
对于并联谐振电路，谐振频率的计算公式为：f0 = 1 / (2π√(1/LC))4. 串联谐振电路与并联谐振电路4.1 串联谐振电路串联谐振电路是由电感和电容串联而成的电路。
在串联谐振电路中，电感和电容的阻抗相加，电路的总阻抗将取决于电感和电容的阻抗大小和相位关系。
当电感和电容的阻抗大小和相位关系满足特定条件时，电路将发生共振。
4.2 并联谐振电路并联谐振电路是由电感和电容并联而成的电路。
在并联谐振电路中，电感和电容的导纳相加，电路的总导纳将取决于电感和电容的导纳大小和相位关系。
当电感和电容的导纳大小和相位关系满足特定条件时，电路将发生共振。
5. 谐振频率的影响因素谐振频率受到电路中电感和电容的数值以及其他因素的影响。
以下为影响谐振频率的几个重要因素：5.1 电感的值电感是电路中的重要元件，它的数值大小会直接影响谐振频率。
当电感的数值增大时，谐振频率将减小；当电感的数值减小时，谐振频率将增大。
5.2 电容的值电容是电路中的重要元件，它的数值大小同样会直接影响谐振频率。
当电容的数值增大时，谐振频率将增大；当电容的数值减小时，谐振频率将减小。
5.3 电阻的值电路中的电阻也会对谐振频率产生影响。
电路的有耗性会导致谐振频率偏离理论值。
在实际电路中，我们通常需要考虑电阻的影响，并进行相应的修正。
串联谐振和并联谐振
电路中，所接受的电磁信号频率与电路本身的固有频率相同，从而电路产生的振荡电流达到最大，即电学中的共振现象！谐振，E文叫Resonance，就是在电路中，Z=R+j（Xl-Xc），当XL==Xc 了，Z呈现纯电阻性，我们就认为发生了谐振。
串联谐振产生过电压，并联谐振产生大电流。
谐振分串联谐振和并联谐振。
1.串联谐振正弦电压加在理想的（无寄生电阻）电感和电容串联电路上，当正弦频率为某一值时，容抗与感抗相待，电路的阻抗为零，电路电流达无穷大，此电路称为串联谐振；若纯电感L、纯电容C和纯电阻R串连，所加交流电压U（有效值）的圆频率为w。
则电路的复阻抗为：（3.1）复阻抗的模:(3.2)复阻抗的幅角:(3.3)即该电路电流滞后于总电压的位相差。
回路中的电流I（有效值）为：（3.4）上面三式中Z、φ、I均为频率f (或圆频率ω，ω=2πf )的函数。
当时，知φ=0，表明电路中电流I和电压U同位相，整个电路呈现纯电阻性，这就是串联谐振现象。
此时电路总阻抗的模Z=R为最小，如U不随f变化，电流I=U/R则达到极大值。
易知，只要调节f、L、C中的任意一个量，电路都能达到谐振。
2.并联谐振如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳为零，电感、电容元件上电压为无穷大，此电路称为并联谐振。
若纯电感L与纯电阻R串连再和纯电容C串连，该电路复阻抗的模为：（3.5）幅角为:（3.6）式中Z、φ均随电源频率f变化。
改变频率f，当ωL-ωC(R L2+ω2L2)=0时，φ=0，表明电路总电压和总电流同位相，电路总阻抗呈现纯电阻性，这就是并联谐振现象。
谐振频率可由谐振条件ωL-ωC(R L2+ω2L2)=0求出：（3.7）2，则上式近似为：一般情况下L/C>>RL（3.8）式中ω0、f0为串联谐振时的圆频率和频率。
可见在满足上述条件下，串并联电路的谐振频率是相同的。
由（3.5）式可知并联谐振时，Z近似为极大值。
串联谐振与并联谐振的区别_串联谐振与并联谐振产生谐振的条件（转载）
串联谐振与并联谐振的区别_串联谐振与并联谐振产⽣谐振的条件（转载）串联谐振：在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象。
串联谐振的特点：电路呈纯电阻性，端电压和总电流同相，此时阻抗最⼩，电流最⼤，在电感和电容上可能产⽣⽐电源电压⼤很多倍的⾼电压，因此串联谐振也称电压谐振。
注意事项：在电⼒⼯程上，由于串联谐振会出现过电压、⼤电流，以致损坏电⽓设备，所以要避免串联谐振。
并联谐振：在电感线圈与电容器并联的电路中，出现并联电路的端电压与电路总电流同相位的现象。
并联谐振的特点：并联谐振电路总阻抗最⼤，因⽽电路总电流变得最⼩，但对每⼀⽀路⽽⾔，其电流都可能⽐总电流⼤得多，因此并联谐振⼜称电流谐振。
注意事项：并联谐振不会产⽣危及设备安全的谐振过电压，但每⼀⽀路会产⽣过电流。
串联谐振产⽣条件：在电阻、电感、电容和外加交流电源相串联的振荡回路中，当外加电源的频率等于回路的固有频率的时候，回路就会发⽣谐振。
这种谐振叫做串联谐振。
如果回路的电感是L、电容是C，那么串联回路的固有频率串联谐振有以下特点：回路总阻抗是纯电阻，⽽且变到最⼩值，等于回路的电阻；回路中的电流达到最⼤值；电感上的电压等于电容上的电压，并且等于交流电源电压的Q倍。
因此，串联谐振也叫做电压谐振。
如果外加电源的频率⼩于或者⼤于回路的固有频率，回路的总阻抗就会增⼤，回路电流就会减⼩。
回路Q值越⼤，曲线越陡，谐振现象越剧烈。
w>w0感性 w<w0 容性并联谐振产⽣条件：在电感、电容和外加交流电源相并联的振荡回路中，当外加电源的频率等于回路的固有频率的时候，回路就发⽣谐振。
这种谐振叫做并联谐振。
如果回路感抗和容抗⽐电阻⼤得多，并联⽹路的固有频率也可以近似写成：并联谐振有以下特点：总阻抗是纯电阻，⽽且达到最⼤值；回路电压达到最⼤值；如果电源内电阻⼤，使电路中的总电流可以看作恒定的话，两⽀路的电流是总电流的Q倍。
也就是说，两⽀路电流的⽅向相反，⼤⼩相差不多，它们的差值就是总电流。
谐振电流的计算公式
谐振电流的计算公式
1. 串联谐振电路中谐振电流的计算。
- 在串联谐振电路（由电阻R、电感L、电容C串联组成，外加电压为U）中，谐振频率ω_0=(1)/(√(LC))。
- 当电路发生串联谐振时，电路的阻抗Z = R（因为在串联谐振时X_L =
X_C，X_L=ω L，X_C=(1)/(ω C)，此时Z=√(R^2)+(X_L - X_C)^{2}=R）。
- 根据欧姆定律I=(U)/(Z)，由于Z = R，所以谐振电流I_0=(U)/(R)。
2. 并联谐振电路中谐振电流的计算（以电感L与电容C并联后再与电阻R串联为例，外加电压为U）
- 先求并联部分的等效阻抗Z_LC。
- 在并联谐振时，Z_LC=(L/C)/(R_eq)（其中R_eq为考虑电感内阻等因素后的等效电阻，在理想情况下R_eq可忽略，此时Z_LC=∞）。
- 整个电路的总阻抗Z = R+Z_LC，在理想并联谐振时Z≈ R。
- 根据欧姆定律I=(U)/(Z)，谐振电流I_0=(U)/(R)（这里是近似结果，在考虑R_eq等因素时计算会更复杂）。
串联并联谐振电流电压关系
串联并联谐振电流电压关系1. 什么是谐振电路？谐振电路是指由电容、电感和电阻构成的电路。
在一个谐振电路中，电容和电感的元件能够储存和释放能量，并且通过调节电容和电感的数值可以控制电路的频率响应。
2. 串联谐振电路串联谐振电路是指电感、电容和电阻按照串联的方式连接在一起。
在串联谐振电路中，电感和电容形成了一个振荡元件，通常称为振荡回路。
2.1 串联谐振电路的电流特性在串联谐振电路中，电流的大小可以通过以下公式计算：I=V√R2+(ωL−1ωC)2其中，I为电流的大小，V为电压的大小，R为电阻的大小，L为电感的大小，C为电容的大小，ω为电路的角频率。
2.2 串联谐振电路的电压特性在串联谐振电路中，电压的大小可以通过以下公式计算：V=I⋅√R2+(ωL−1ωC)2其中，I为电流的大小，V为电压的大小，R为电阻的大小，L为电感的大小，C为电容的大小，ω为电路的角频率。
2.3 串联谐振电路的频率响应特性串联谐振电路的频率响应特性是指当输入的频率改变时，电压和电流的变化情况。
从上面的公式可以看出，在串联谐振电路中，当电路的角频率等于谐振频率时，电压和电流会达到最大值。
3. 并联谐振电路并联谐振电路是指电感、电容和电阻按照并联的方式连接在一起。
在并联谐振电路中，电感和电容同样形成了一个振荡元件，通常也称为振荡回路。
3.1 并联谐振电路的电流特性在并联谐振电路中，电流的大小可以通过以下公式计算：I=V⋅√1R2+(1ωL−ωC)2其中，I为电流的大小，V为电压的大小，R为电阻的大小，L为电感的大小，C为电容的大小，ω为电路的角频率。
2.2 并联谐振电路的电压特性在并联谐振电路中，电压的大小可以通过以下公式计算：V=I⋅√1R2+(1ωL−ωC)2其中，I为电流的大小，V为电压的大小，R为电阻的大小，L为电感的大小，C为电容的大小，ω为电路的角频率。
2.3 并联谐振电路的频率响应特性并联谐振电路的频率响应特性与串联谐振电路类似，当电路的角频率等于谐振频率时，电压和电流会达到最大值。
串联谐振实验频率计算公式
串联谐振实验频率计算公式引言。
在电路中，谐振是指当电路中的电感和电容元件达到一定数值时，电路中的电流和电压会达到最大值。
串联谐振实验是一种用于研究电路中谐振现象的实验，通过测量电路中的电流和电压，可以计算出电路的谐振频率。
本文将介绍串联谐振实验频率计算公式，并通过实例进行详细说明。
串联谐振实验频率计算公式。
串联谐振电路由电感、电容和电阻元件组成，其频率计算公式如下：\[f_0 = \frac{1}{2\pi\sqrt{LC}}\]其中，\(f_0\)为串联谐振电路的谐振频率，\(L\)为电感的值，\(C\)为电容的值，\(\pi\)为圆周率。
实例分析。
假设有一个串联谐振电路，其中电感\(L = 0.1 H\)，电容\(C = 0.01 F\)，现在需要计算该电路的谐振频率。
根据上述公式，代入相应数值进行计算：\[f_0 = \frac{1}{2\pi\sqrt{0.1 \times 0.01}} = \frac{1}{2\pi\sqrt{0.001}} =\frac{1}{2\pi \times 0.0316} \approx 5.03 Hz\]因此，该串联谐振电路的谐振频率为5.03赫兹。
实验步骤。
进行串联谐振实验时，需要按照以下步骤进行：1. 连接电路，将电感、电容和电阻按照串联谐振电路的连接方式连接好。
2. 测量电感和电容的数值，使用万用表等仪器对电感和电容进行测量，并记录下它们的数值。
3. 接通电源，将电路连接到电源上，使电路中形成交流电流。
4. 测量电压和电流，使用示波器等仪器对电路中的电压和电流进行测量，并记录下它们的数值。
5. 计算谐振频率，根据测量得到的电感和电容数值，使用上述公式计算出电路的谐振频率。
实验注意事项。
在进行串联谐振实验时，需要注意以下事项：1. 保证电路连接正确，电感、电容和电阻的连接方式需要按照串联谐振电路的要求进行连接，否则会影响实验结果。
2. 使用合适的仪器，在测量电压和电流时，需要使用合适的仪器进行测量，以保证测量结果的准确性。
串联谐振以及并联谐振原理概述
串联谐振的特点
串联谐振时，电流最大，电压最小。 串联谐振时，电感与电容上的电压相等，且等于电源电压的Q倍（Q为品质因数）。
串联谐振时，电路的阻抗最小，因此电流最大。
串联谐振的应用
在电力系统中，串联 谐振可以用于无功补 偿和滤波。
在测量和科学实验中， 串联谐振可以用于频 率测量和电信号处理。
在无线电和电子设备 中，串联谐振可以用 于调频和调相。
并联谐振电路
当输入信号的频率等于电 路的固有频率时，电路发 生谐振，此时电路的阻抗 最大，电流最小。
联系
两者都是利用了电路的感 抗和容抗相互抵消的原理， 从而实现谐振。
应用场景的区别与联系
串联谐振电路
联系
常用于信号源的滤波、放大和选频等 场合。
两者在某些应用场景中可以相互替代， 但在其他应用场景中各有优劣。
品质因数Q值高，电路呈现纯 电阻性。
电路中无功功率Q=0，有功功 率P=I^2R。
并联谐振的应用
在无线电和电子工程中，并联谐振常 用于选择特定频率的信号，如调谐放 大器和调频器等。
在电力系统中，并联谐振可导致电压 或电流的波动，影响系统的稳定性和 安全性，因此需要采取措施避免或抑 制并联谐振的发生。
并联谐振
在并联谐振电路中，电感和电容的阻抗相等，相互补偿，使得整个电路呈现纯电阻性。此时，电路的 阻抗最大，电流最小。并联谐振在电子设备和电力系统中也有着广泛的应用，如用的展望
串联谐振与并联谐振在电子设备和电 力系统中有着广泛的应用前景。随着 科技的发展，串联谐振和并联谐振的 应用领域将不断扩大，如新能源、物 联网等新兴领域。
03
串联谐振与并联谐振的区别与联系
电路结构上的区别与联系
01
串联谐振参数计算
串联谐振参数计算
串联谐振是指振动系统中的多个串联元件一起共振，使得整个系统呈现出特定的振动频率和振幅。
在电路中，串联谐振是指电感、电容和电阻元件串联后的共振现象。
根据串联谐振的特点可以进行以下参数的计算。
1.谐振频率(f)的计算
电路中的谐振频率是指电感和电容串联后的电路所呈现的共振频率。
谐振频率可以通过以下公式计算：
f=1/(2π√LC)
2.电感(L)的计算
电感可以通过以下公式计算：
L=(1/(4π^2f^2C)
3.电容(C)的计算
电容可以通过以下公式计算：
C=(1/(4π^2f^2L)
4.谐振电流(I)和电压(V)的计算
在串联谐振电路中，谐振电流和电压的计算可以通过以下公式进行：I=V/Z
其中，I表示电流，V表示电压，Z表示电路的总阻抗。
在串联谐振电路中，总阻抗Z可以通过以下公式计算：
Z=√(R^2+(ωL-1/(ωC))^2)
其中，Z表示电路的总阻抗，R表示电路中的电阻，L表示电感值，C 表示电容值，ω为角频率，可以通过以下公式计算：
ω=2πf
5.能量损耗(Q)的计算
在串联谐振电路中，能量损耗可以通过以下公式计算：
Q=1/R*√(L/C)
其中，Q表示能量损耗，R表示电路中的电阻，L表示电感值，C表示电容值。
以上就是串联谐振参数计算的相关公式和方法，通过这些公式，我们可以计算出串联谐振电路中的频率、电感、电容、电流、电压以及能量损耗等参数。
这些参数的计算对于电路设计和谐振现象的研究非常重要。
串并联谐振公式推导
串并联谐振公式推导一、串联谐振公式推导。
（一）RLC串联电路。
1. 电路模型与复阻抗。
- 在RLC串联电路中，电阻R、电感L和电容C串联连接，设电路中的电流为i = Isin(ω t)。
- 根据电感和电容的特性，电感的感抗X_L=ω L，电容的容抗X_C = (1)/(ω C)。
- 电路的复阻抗Z = R + j(X_L - X_C)=R + j(ω L-(1)/(ω C))。
2. 串联谐振条件。
- 串联谐振时，电路的复阻抗Z的虚部为零，即X_L - X_C=ω L-(1)/(ω C)=0。
- 解这个方程可得串联谐振角频率ω_0=(1)/(√(LC))，对应的频率f_0=(1)/(2π√(LC))。
3. 串联谐振特性。
- 在串联谐振时，电路中的电流达到最大值。
因为此时Z = R（复阻抗的虚部为零），根据欧姆定律I=(U)/(Z)，当电源电压U一定时，I=(U)/(R)，电流只受电阻R 的限制。
- 电感和电容上的电压大小相等、方向相反，电感电压U_L =Iω_0L=(U)/(R)ω_0L，电容电压U_C = I(1)/(ω_0C)=(U)/(R)(1)/(ω_0C)，并且U_L =U_C，它们的大小可能会比电源电压U大很多，即Q=(U_L)/(U)=(ω_0L)/(R)=(1)/(ω_0CR)，这里的Q称为品质因数。
二、并联谐振公式推导。
（一）GLC并联电路（这里用导纳分析比较方便，G=(1)/(R)为电导）1. 电路模型与复导纳。
- 在GLC并联电路中，电导G、电感L和电容C并联连接。
设电压u = Usin(ω t)。
- 电感的感纳B_L=(1)/(ω L)，电容的容纳B_C=ω C。
- 电路的复导纳Y = G + j(B_C - B_L)=G + j(ω C-(1)/(ω L))。
2. 并联谐振条件。
- 并联谐振时，复导纳Y的虚部为零，即ω C-(1)/(ω L)=0。
- 解这个方程可得并联谐振角频率ω_0=(1)/(√(LC))，对应的频率f_0=(1)/(2π√(LC))（与串联谐振频率相同）。
谐振频率计算公式
谐振频率计算公式
对于串联谐振电路来说，当电阻、电感和电容连接在串联的电路中时，谐振频率的计算公式如下：
f=1/(2π√LC)
其中f表示谐振频率，L表示电感的大小，C表示电容的大小，π表
示圆周率。
对于并联谐振电路来说，当电阻、电感和电容连接在并联的电路中时，谐振频率的计算公式如下：
f=1/(2π√LC)
同样，f表示谐振频率，L表示电感的大小，C表示电容的大小，π
表示圆周率。
谐振频率的计算公式主要依赖电感和电容的数值。
电感和电容的数值
与电路的物理特性有关。
在实际应用中，可以通过实验测量电路元件的数值，然后将所得数值代入到谐振频率的计算公式中，以得到谐振频率的数值。
此外，谐振频率的计算公式也可以用于确定电路的工作频率。
在电路
设计中，可以根据所需的频率范围来选择合适的电感和电容数值，从而得
到所需要的谐振频率。
总结来说，谐振频率计算公式是用于串联谐振和并联谐振电路的频率
计算的公式。
通过电感和电容的数值，可以根据公式计算出谐振频率的数值，帮助我们理解和设计电路。
串联谐振与并联谐振的计算2.0
基于《电路原理》304页 例6.4.1展开的探讨Part 1在教材中，讨论了谐振在RLC 串联电路和GLC 并联电路中 1、0ω 2、品质因数001==LQ RCR ωω(串联情况) 001==CQ GLG ωω (并联情况) 3、0c ωω=谐振频率等于中心频率 4、s ω与p ω而在其他LC 谐振电路中 5、0ω? 6、Q 如何求？ 7、0ω不一定等于c ω 8、s ω与p ω的关系Part2我们就“5、其他LC 谐振回路中0ω如何计算”作出讨论，通过公式计算，可知 注：从左至右分别为图1、2、3 1、对于图1-1，并联谐振时，p ω=(12111C C C =+),等效为图1-2串联谐振时，S ω=,等效为图1-32、对于图2-1， 并联谐振时，p ω=(12L L L =+ ),等效为图2-2串联谐振时，S ω=,等效为图2-33、对于图3-1，并联谐振时，p ω=(12111C C C =+，12L L L =+ ),等效为图3-2串联谐振时，1S ω=,2S ω=3-3、3-44、猜想对于图4-1（1）并联谐振时，p ω=(111n i i C C ==∑， 1ni i L L ==∑),等效为图4-2（2）串联谐振时，Sn ω=, 等效为图4-3……（1）要证i 2i 11-()=ini C f C L ωωω=∑，当()=0f ω时，ω=(111n i i C C ==∑， 1ni i L L ==∑) 但是用公式计算后，貌似公式不成立，（2）易证成立Part3在做《通信电路》习题时的新发现，也是对上述内容的拓展 1、由简单计算可知，图5-1并联谐振时，相当于图5-22、经相似计算可知，图6-1并联谐振时，相当于图6-2。
n=1，2，3图5-1图5-2图6-2图6-1。
并联谐振串联谐振计算
L是电感，C是电容在含有电容和电感的电路中，如果电容和电感并联，可能出现在某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；与此同时电感的电流却逐渐增加，电感的电压却逐渐降低。
而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；与此同时电感的电流却逐渐减少，电感的电压却逐渐升高。
电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，此时我们称为电路发生电的振荡。
电容和电感串联，电容器放电,电感开始有有一个逆向的反冲电流，电感充电;当电感的电压达到最大时，电容放电完毕，之后电感开始放电，电容开始充电，这样的往复运作，称为谐振。
而在此过程中电感由于不断的充放电，于是就产生了电磁波。
电路振荡现象可能逐渐消失，也可能持续不变地维持着。
当震荡持续维持时，我们称之为等幅振荡，也称为谐振。
谐振时间电容或电感两锻电压变化一个周期的时间称为谐振周期，谐振周期的倒数称为谐振频率。
所谓谐振频率就是这样定义的。
它与电容C和电感L的参数有关，即：f=1/√LC。
在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那末什么是Q 值呢？下面我们作详细的论述。
1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。
此电路的复数阻抗Z为三个元件的复数阻抗之和。
Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。
当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。
因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。
电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU 品质因素Q=1/ωCR，这里I 是电路的总电流。
串联谐振电路计算公式及研究
串联谐振电路计算公式及研究串联谐振电路是一种特殊的电路，其中电感、电容和电阻按特定方式连接在一起，以实现对特定频率输入信号的放大。
在串联谐振电路中，电感和电容的选择对电路的性能至关重要。
以下是串联谐振电路的计算公式和研究内容。
一、串联谐振电路的计算公式：1.谐振频率：串联谐振电路的谐振频率可以用以下公式计算：f=1/(2π√(LC))其中，f代表谐振频率，L代表电感的值，C代表电容的值，π代表圆周率。
2.谐振电容：当知道谐振频率和电感的值时，可以通过以下公式计算谐振电容：C=1/(4π²f²L)其中，C代表谐振电容，f代表谐振频率，L代表电感的值，π代表圆周率。
3.介质常数：如果电容是用介质填充的，则需要考虑电介质的存在。
在这种情况下，公式可以修改为：C=εA/d其中，C代表电容的值，ε代表介质常数，A代表电容板之间的表面积，d代表电容板之间的间距。
二、串联谐振电路的研究内容：1.谐振频率的选择：谐振频率是由电感和电容的值决定的，因此研究谐振频率的选择方法是谐振电路研究的重要内容。
通过调整电感和电容的值，可以选择适合特定应用的谐振频率。
2.幅频特性：幅频特性是指信号在不同频率下的幅度变化。
研究串联谐振电路的幅频特性可以帮助我们了解电路的频率选择能力和信号放大程度。
通过实验测量，可以绘制幅频特性曲线，从而分析电路的性能。
3.相频特性：相频特性是指信号在不同频率下的相位变化。
研究串联谐振电路的相频特性可以帮助我们了解电路在不同频率下的相位差。
这对于时间延迟和滤波应用等有重要意义。
4.频率稳定性：频率稳定性是指谐振频率在不同温度、湿度和供电变化下的变化。
研究谐振电路的频率稳定性可以帮助我们了解电路的可靠性和适应性。
这对于精确测量和频率匹配应用尤为重要。
通过研究串联谐振电路的计算公式和研究内容，我们可以更好地了解电路的性能和应用。
此外，我们还可以通过实验和模拟来验证和优化电路的设计，以满足特定的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于《电路原理》304页 例6.4.1展开的探讨
Part 1
在教材中，讨论了谐振
在RLC 串联电路和GLC 并联电路中 1
、0ω 2、品质因数
001=
=
L
Q R
CR ωω(串联情况
) 001=
=
C
Q G
LG ωω (并联情况) 3、0c ωω=谐振频率等于中心频率 4、s ω与p ω
而在其他LC 谐振电路中 5
、0ω? 6、Q 如何求？ 7、0ω不一定等于c ω 8、s ω与p ω的关系
Part2
我们就“5、其他LC 谐振回路中0ω如何计算”作出讨论，通过公式计算，可知 注：从左至右分别为图1、2、3 1、
对于图1-1，
并联谐振时，p ω=
(12
111
C C C =+),等效为图1-2
串联谐振时，S ω=,等效为图1-3
2、
对于图2-1， 并联谐振时，
p ω=
(12L L L =+ ),等效为图2-2
串联谐振时，S ω=
,等效为图2-3
3、
对于图3-1，
并联谐振时，p ω=
(12111
C C C =+，12L L L =+ ),等效为图3-2
串联谐振时，1S ω=
,2S ω=3-3、3-4
4、猜想
对于图4-1
（1
）并联谐振时，p ω=
(111
n i i C C ==∑， 1
n
i i L L ==∑),等效为图4-2
（2）串联谐振时，
Sn ω=
, 等效为图4-3……
（1）要证i 2
i 11-()=i
n
i C f C L ωωω=∑，当()=0f ω
时，ω=(111
n i i C C ==∑， 1n
i i L L ==∑) 但是用公式计算后，貌似公式不成立，
（2）易证成立
Part3
在做《通信电路》习题时的新发现，也是对上述内容的拓展 1、由简单计算可知，图5-1并联谐振时，相当于图5-2
2、经相似计算可知，图6-1并联谐振时，相当于图
6-2。
n=1，2，3
图5-1
图
5-2
图6-2图6-1。
