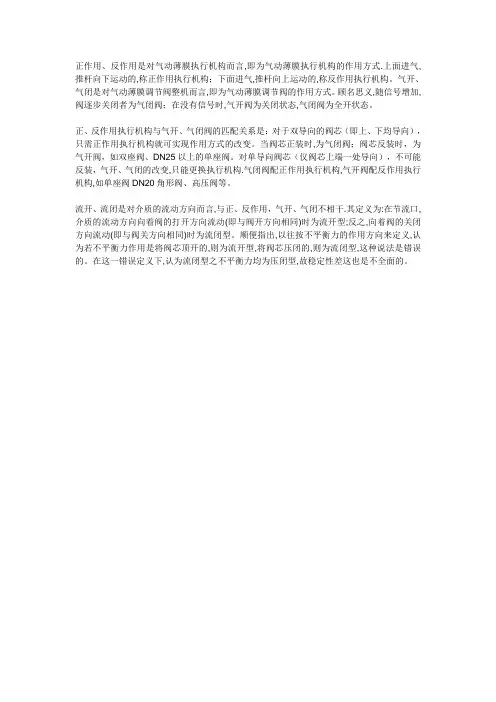

调节阀有正作用-反作用、气开-气闭、流开-流闭是怎么回事？
正作用、反作用是对气动薄膜执行机构而言,即为气动薄膜执行机构的作用方式.上面进气,推杆向下运动的,称正作用执行机构；下面进气,推杆向上运动的,称反作用执行机构。
气开、气闭是对气动薄膜调节阀整机而言,即为气动薄膜调节阀的作用方式。
顾名思义,随信号增加,阀逐步关闭者为气闭阀；在没有信号时,气开阀为关闭状态,气闭阀为全开状态。
正、反作用执行机构与气开、气闭阀的匹配关系是：对于双导向的阀芯（即上、下均导向），只需正作用执行机构就可实现作用方式的改变。
当阀芯正装时,为气闭阀；阀芯反装时，为气开阀，如双座阀、DN25以上的单座阀。
对单导向阀芯（仅阀芯上端一处导向），不可能反装，气开、气闭的改变,只能更换执行机构.气闭阀配正作用执行机构,气开阀配反作用执行机构,如单座阀DN20角形阀、高压阀等。
流开、流闭是对介质的流动方向而言,与正、反作用，气开、气闭不相干.其定义为:在节流口,介质的流动方向向着阀的打开方向流动(即与阀开方向相同)时为流开型;反之,向着阀的关闭方向流动(即与阀关方向相同)时为流闭型。
顺便指出,以往按不平衡力的作用方向来定义,认为若不平衡力作用是将阀芯顶开的,则为流开型,将阀芯压闭的,则为流闭型,这种说法是错误的。
在这一错误定义下,认为流闭型之不平衡力均为压闭型,故稳定性差这也是不全面的。
调节阀结构图及工作原理【详解】
气动调节阀在化工生产中是很重要的，它是组成工业自动化系统的重要环节，它就像是生产过程自动化的手和脚一样必须。
气动调节阀在石油、化工、电力、冶金等工业企业中都有着广泛的应用，接下来就带大家来了解气动调节阀的相关知识。
气动调节阀工作原理图解：气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。
其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。
气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气动调节阀结构气动调节阀主要由气动执行机构、阀体和附件三部分组成。
执行机构以洁净压缩空气为动力，接收4~20毫安电信号或20~100KPa气信号，驱动阀体运动，改变阀芯与阀座间的流通面积，从而达到调节流量的作用。
为了改善阀门的线性度，克服阀杆的摩擦力和被调介质工况（温度、压力）变化引起的影响，使用阀门定位器与调节阀配套，从而使阀门位置能按调节信号精准定位。
执行机构由隔膜/活塞、弹簧、手轮、气动杆、连轴器等主要部件构成；阀体的主要部件有阀笼、阀瓣、阀座、阀杆、阀笼压环等；其他附件如电磁阀、减压阀、过滤器、电流/气压转换器、定位器、流量放大器等。
为了机组安全运行，一些重要的阀门设计有电磁阀、保位阀、快速泄压阀等附件，确保调节阀在失电、失信号或失气情况下实现快开（关）或保卫功能（三断自锁保护功能），满足工艺系统安全运行要求。
控制阀的三断保护：断气源保护、断电源保护和断信号源保护。
气动调节阀结构图气动调节阀作用方式：气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。
反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。

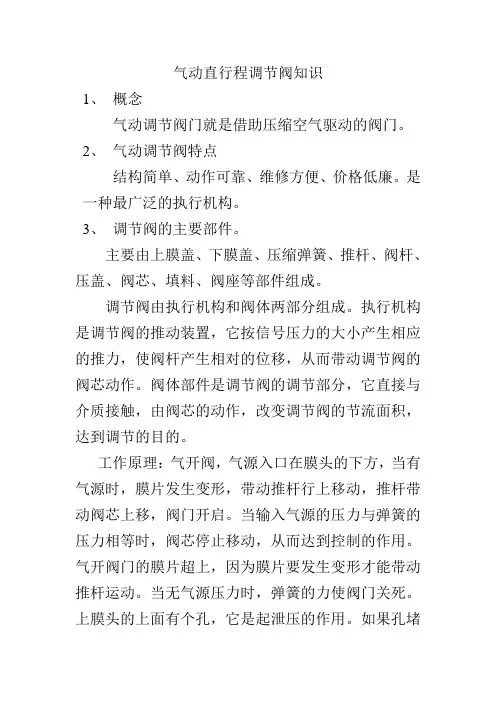

气动调节阀知识
气动直行程调节阀知识1、概念气动调节阀门就是借助压缩空气驱动的阀门。
2、气动调节阀特点结构简单、动作可靠、维修方便、价格低廉。
是一种最广泛的执行机构。
3、调节阀的主要部件。
主要由上膜盖、下膜盖、压缩弹簧、推杆、阀杆、压盖、阀芯、填料、阀座等部件组成。
调节阀由执行机构和阀体两部分组成。
执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使阀杆产生相对的位移，从而带动调节阀的阀芯动作。
阀体部件是调节阀的调节部分，它直接与介质接触，由阀芯的动作，改变调节阀的节流面积，达到调节的目的。
工作原理：气开阀，气源入口在膜头的下方，当有气源时，膜片发生变形，带动推杆行上移动，推杆带动阀芯上移，阀门开启。
当输入气源的压力与弹簧的压力相等时，阀芯停止移动，从而达到控制的作用。
气开阀门的膜片超上，因为膜片要发生变形才能带动推杆运动。
当无气源压力时，弹簧的力使阀门关死。
上膜头的上面有个孔，它是起泄压的作用。
如果孔堵死的话，阀杆在上移的过程中，上移速度会越来越慢，是因为上膜头与膜片间的压力在不断增大。
所以要保证泄气孔的畅通。
注意的是防雨水进入膜头，所以泄气孔的上面加有防雨罩，罩的侧面有个小孔，小孔直接与膜头相通。
气关阀与气开阀的区别在与：气源入口在上面，膜片朝下，泄气口在下膜盖的下面，不需要防雨罩。
当突然无信号或断气时，阀门处于全开的位置。
6、气动调节阀按动作分为气开和气关两种气开型：当膜头上的空气压力增加时，阀门向增加开度的方向动作，当输入到气压上限时，阀门处于全开位置。
当空气压力减小时，阀门向关闭的方向动作。
在没有输入空气压力的同时，阀门全关。
故气开阀门又称故障关闭型阀门。
气关型：动作方向正好与气开型相反。
当空气压力增加时，阀门向关闭方向动作，当空气压力减小或没有时，阀门向全开方向动作或全开，故称故障开启型阀门。
在选择阀门的时候，选择气开、气关是很重要的。
这主要是考虑到工艺的要求。
比如：合成废锅补水调节阀门选用气关阀门，主要考虑的是当突然断电或气源中断的时候，阀门处于全开的位置，能持续往废锅补水，不至于烧坏废锅。
气动调节阀动作分气开型和气关型
气动调节阀动作分气开型和气关型气动调节阀动作分气开型和气关型两种。
气开型（Air toOpen）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。
反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。
故有时气开型阀门又称故障关闭型（Fail toClose FC）。
气关型（Air to Close）动作方向正好与气开型相反。
当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。
故有时又称为故障开启型（Fail to Open FO）。
气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气开气关的选择是根据工艺生产的安全角度出发来考虑。
当气源切断时，调节阀是处于关闭位置安全还是开启位置安全？举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。
这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。
如果气源中断，燃料阀全开，会使加热过量发生危险。
又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式（即FO）调节阀。
气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。
但也有一些场合，故障时不希望阀门处于全开或全关位置，操作不允许，而是希望故障时保持在断气前的原有位置处。
这时，可采取一些其它措施，如采用保位阀或设置事故专用空气储缸等设施来确保。
阀门定位器是调节阀的主要附件，与气动调节阀大大配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。

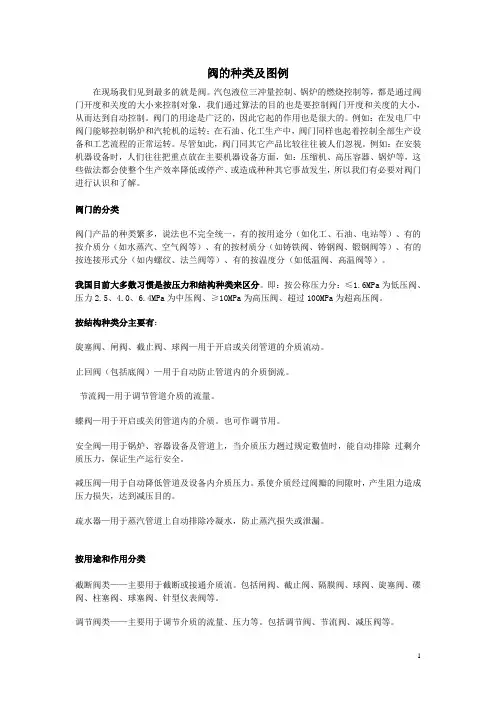

各种阀门图例(DOC)
阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。
即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀（包括底阀）—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。
调节阀全解
1)伯努利方程表述的是理想 流体作定常流动时，流体 中压强和流速的规律。
2)在流动的流体中，流速大 的地方压强小；流速小的 地方压强大。
3)伯努利方程阐明的位能、 动能、静压能相互转换的 原理.
17
调节阀是一个局部阻力可变的节流元件．对于不可压缩的流体，由能量 守恒(伯努利方程)可知，调节阀上的压力损失为：
3
电动调节阀
执行 机构
气动薄膜调节阀
阀门定 位器
阀体
4
执行机构
阀
公称直径Dg
阀门定位器
阀座直径dg
5
6
§4-1 气动调节阀的结构
气动调节阀由执行机构和阀两部分组成． 执行机构: 按照控制信号的大小产生相应的输出力, 带动阀杆移动． 阀: 直接与介质接触, 通过改变阀芯与阀座间的节流面积调节流体介质
压差比x= △p/p1 ≥xቤተ መጻሕፍቲ ባይዱFk
xT---空气在某一调节阀时的临界压 差比,决定于调节阀结构(表4.3)
Fk---比热比系数,气体与空气的绝热 指数之比, Fk=k/kair (kair=1.4) (表4.9)
② 液体(不可压缩流体)的阻塞流
ⅰ) 产生阻塞流的原理
p1 p2 调节阀内流体压力梯度图
雷诺数Re的计算:
① 对于直通单座阀,套筒阀, 球阀等只有一个流路的调节阀, 雷诺数为
Re 70700 QL
C
② 对于直通双座阀,蝶阀,偏心旋转阀等具有两个平行流路的调节阀
Re 49490 QL
C
υ---液体介质的运动粘度，10-6m2/s
在工程计算中，当Re>3500时可不做低雷诺数修正．
25
当气源中断或电源中断时， •进入装置的原料、热源应切断: 进料阀选气开 •切断装置向外输出产品: 出料阀选气开 •精馏塔回流应打开: 回流阀选气关
气动参考资料调节阀气开气关选择
气动调节阀气开、气关方式的选择气动调节阀气开、气关方式的选择主要是从生产安全角度出发来考虑的。
当调节阀上信号或气源中断时，应避免损坏设备和伤害人员。
如事故情况下，调节阀处于关闭位置危害小，则应选用气开式调节阀；反之，应选用气关式调节阀。
举例来说，如加热炉的燃料气或燃料油调节阀，应选用气开式，以保证事故时能切断燃料，以免烧坏炉子。
对于塔、储罐等设备，它们的压力控制若是通过排出物料来操纵，则调节阀应选用气关式；若是通过进入物料来进行操纵，则调节阀应选用气开式，以防事故时设备超压损坏。
对供气安全系数特别高的大型石油化工厂，因为它们除有足够容量的储气罐以外，还设有备用压缩机、外接气源等，而且工厂的供电等级也很高，所以供气系统的不安全度极小。
在这种情况下，一般用途的调节阀可以根据操作习惯与方便、统一的原则来选择调节阀的气开、气关方式。
对于少数极重要的调节阀，则不仅需要合理选择气开、气关方式，还需要考虑设置保位阀、事故用储气罐等专有的附属装置，以确保其在任何清况下的安全、可靠，并有利于事故后恢复生产。
气动调节阀的气开、气关方式，可以通过气动执行机构的正、反作用与阀芯正、反装的组合来实现。
确定调节阀的一些参数一．调节阀⑴确定计算流量：根据生产能力，设备负荷及介质状况，确定Qmax和Qmin.⑵确定计算压差：根据系数特点选定S值，然后确定计算压差。
⑶计算流量系数：选择合适的计算公式或图表，求取最大和最小流量时的Cmax和Cmin。
⑷C值的选取：根据Cmax，在所选产品型式的标准系列中，选取大于Cmax并最接近的那一级C值。
⑸调节阀开度验算：要求最大流量时，阀开度不大于90%，最小流量时开度不小于10%，（根据《自动化选型规定》HG/T20507－92）.对于直线特性阀，最大开度≦80%，最小开度应≧10%；等百分比特性阀，最大开度≦90%，最小开度应≧30%.⑹实际可调比的验算：一般要求，实际可调比不小于10.（一般选取30左右自认为）⑺口径的确定：验证合适后，根据C值决定。
(完整word版)阀门型号及含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
气开阀、气关阀、手动阀、电磁阀
气开阀主要用于一般物料输送流量或压力调节气闭阀主要用于密封装置的气体输送,尤其在短电情况需要紧急排放的物料中使用,作用是避免设备内由于通道被阻,压力瞬间上升,导致事故发生.同时还要看工艺的相关要求!调节阀的特点调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。
调节阀一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀，另外，按其功能和特性分，还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。
调节阀的阀体类型选择调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。
在具体选择时，可做如下考虑:(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。
(3)耐腐蚀性由于介质具有腐蚀性，尽量选择结构简单阀门。
(4)介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5)防止闪蒸和空化闪蒸和空化只产生在液体介质。
在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀执行机构的选择为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。
对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。
作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。
对于单作用的气动执行机构，输出力与阀门的开度有关，调节阀上的出现的力也将影响运动特性，因此要求在整个调节阀的开度范围建立力平衡。
执行机构类型的确定对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。
气开型调节阀和气关型调节阀
气开型调节阀和气关型调节阀
气动调节阀分为气开型和气关型两种。
气开型（Air to Open)调节阀是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态.反过来，当空气压力减小时,阀门向关闭方向动作，在没有输入空气时，阀门全闭.故有时气开型阀门又称故障关闭型（Fail to Close FC）。
气关型（Air to Close）动作方向正好与气开型相反。
当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止.在没有输入空气时，阀门全开。
故有时又称为故障开启型（Fail to Open FO）。
气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气开气关的选择是根据工艺生产的安全角度出发来考虑.当气源切断时，调节阀是处于关闭位置安全还是开启位置安全？举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。
这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。
如果气源中断，燃料阀全开，会使加热过量发生危险。
又如一个用冷却水冷却的的换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式（即FO）调节阀。
气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器,在现场可以很容易进行互相切换。
气开阀、气关阀
气开阀、气关阀气开阀主要用于一般物料输送流量或压力调节气闭阀主要用于密封装置的气体输送,尤其在短电情况需要紧急排放的物料中使用,作用是避免设备内由于通道被阻, 压力瞬间上升,导致事故发生.同时还要看工艺的相关要求!调节阀的特点调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。
调节阀一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀，另外，按其功能和特性分，还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。
调节阀的阀体类型选择调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。
在具体选择时，可做如下考虑:(1) 阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2) 耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。
(3) 耐腐蚀性由于介质具有腐蚀性，尽量选择结构简单阀门。
(4) 介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5) 防止闪蒸和空化闪蒸和空化只产生在液体介质。
在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀执行机构的选择为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。
对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。
作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。
对于单作用的气动执行机构，输出力与阀门的开度有关，调节阀上的出现的力也将影响运动特性，因此要求在整个调节阀的开度范围建立力平衡。
气动调节阀气开气关选择
气动调节阀气开、气关方式的选择气动调节阀气开、气关方式的选择主要是从生产安全角度出发来考虑的。
当调节阀上信号或气源中断时，应避免损坏设备和伤害人员。
如事故情况下，调节阀处于关闭位置危害小，则应选用气开式调节阀；反之，应选用气关式调节阀。
举例来说，如加热炉的燃料气或燃料油调节阀，应选用气开式，以保证事故时能切断燃料，以免烧坏炉子。
对于塔、储罐等设备，它们的压力控制若是通过排出物料来操纵，则调节阀应选用气关式；若是通过进入物料来进行操纵，则调节阀应选用气开式，以防事故时设备超压损坏。
对供气安全系数特别高的大型石油化工厂，因为它们除有足够容量的储气罐以外，还设有备用压缩机、外接气源等，而且工厂的供电等级也很高，所以供气系统的不安全度极小。
在这种情况下，一般用途的调节阀可以根据操作习惯与方便、统一的原则来选择调节阀的气开、气关方式。
对于少数极重要的调节阀，则不仅需要合理选择气开、气关方式，还需要考虑设置保位阀、事故用储气罐等专有的附属装置，以确保其在任何清况下的安全、可靠，并有利于事故后恢复生产。
气动调节阀的气开、气关方式，可以通过气动执行机构的正、反作用与阀芯正、反装的组合来实现。
确定调节阀的一些参数一．调节阀⑴确定计算流量：根据生产能力，设备负荷及介质状况，确定Qmax和Qmin.⑵确定计算压差：根据系数特点选定S值，然后确定计算压差。
⑶计算流量系数：选择合适的计算公式或图表，求取最大和最小流量时的Cmax和Cmin。
⑷C值的选取：根据Cmax，在所选产品型式的标准系列中，选取大于Cmax并最接近的那一级C值。
⑸调节阀开度验算：要求最大流量时，阀开度不大于90%，最小流量时开度不小于10%，（根据《自动化选型规定》HG/T20507－92）.对于直线特性阀，最大开度≦80%，最小开度应≧10%；等百分比特性阀，最大开度≦90%，最小开度应≧30%.⑹实际可调比的验算：一般要求，实际可调比不小于10.（一般选取30左右自认为）⑺口径的确定：验证合适后，根据C值决定。
(汽轮机)调节汽阀+调节阀组成分类与应用
调节汽阀调节汽阀的作用是按照控制单元的指令调节进入汽轮机的蒸汽流量，以使机组受控参数（功率或转速、进汽压力、背压等）符合运行要求。
调节汽阀的结构如图1所示。
图1 调节汽阀主要由调节阀、传动机构和油动机三部分组成。
调节阀包括阀杆、阀梁、阀碟及阀座等。
传动机构由支架和杠杆组成。
油动机部分见1-1900-01-XX 的介绍。
根据机组汽缸结构和不同的工况要求，一台汽轮机可配置5只或4只如图2所示的阀，通常第5只阀（按开启次序是第5只，位置在中间）是内旁通调节阀，前4只是喷嘴调节阀（在采用整体内缸或360°喷嘴室的汽轮机中，5阀是喷嘴调节阀）。
图2是调节阀的装配示意图。
阀碟螺栓（16）按要求的旋紧力矩装入阀碟（6）后（旋紧力矩见附表）用园锥销（17）定位防松，销孔端部翻边冲铆。
每只阀的开启次序和升程由衬套（7）的长度S 决定，h 是阀的空行程，第1只阀的h=2。
阀座（8）配装在进汽室底部。
1． 杠杆2． 连接板3． 阀盖4． 汽缸进汽室5． 阀梁6． 阀碟7． 衬套8． 阀座9． 阀杆10． 下导向套筒11． 托架12． 上导向套筒13． 支架14． 弹簧组件15． 油动机16． 阀碟螺栓 17． 园锥销 图2大部分机组的进汽室采用图1所示结构形式，在这种机组中，阀碟与阀梁组装好后从进汽室侧面移入,两根阀杆（9）的下端加工成倒T形榫头,榫头穿出阀梁的型孔后旋转90°便将阀梁卡住，使阀梁吊挂在蒸汽室中。
静止状态，阀碟落座压在阀座上，开启阀门时，随着阀梁被阀杆提升，在阀碟螺栓与衬套接触后，阀碟离座，由阀碟螺栓将阀碟悬挂在阀梁上。
阀杆穿出进汽室的部位装有阀盖（3），阀盖的上、下端装有导向套筒（10，12），套筒之间填装柔性石墨制成的密封环，必要时，可旋紧阀盖上端的压紧螺母或压盖增加密封环的压紧力来阻止、减少阀杆漏汽。
在一些机组中，阀杆密封采用图3所示结构。
阀杆漏汽由接口K经外管路引至漏汽管路（见蒸汽疏水系统图0-0642-T.Nr-00）。
(汽轮机)调节汽阀+调节阀组成分类与应用
调节汽阀调节汽阀的作用是按照控制单元的指令调节进入汽轮机的蒸汽流量，以使机组受控参数（功率或转速、进汽压力、背压等）符合运行要求。
调节汽阀的结构如图1所示。
图1 调节汽阀主要由调节阀、传动机构和油动机三部分组成。
调节阀包括阀杆、阀梁、阀碟及阀座等。
传动机构由支架和杠杆组成。
油动机部分见1-1900-01-XX 的介绍。
根据机组汽缸结构和不同的工况要求，一台汽轮机可配置5只或4只如图2所示的阀，通常第5只阀（按开启次序是第5只，位置在中间）是内旁通调节阀，前4只是喷嘴调节阀（在采用整体内缸或360°喷嘴室的汽轮机中，5阀是喷嘴调节阀）。
图2是调节阀的装配示意图。
阀碟螺栓（16）按要求的旋紧力矩装入阀碟（6）后（旋紧力矩见附表）用园锥销（17）定位防松，销孔端部翻边冲铆。
每只阀的开启次序和升程由衬套（7）的长度S 决定，h 是阀的空行程，第1只阀的h=2。
阀座（8）配装在进汽室底部。
1． 杠杆2． 连接板3． 阀盖4． 汽缸进汽室5． 阀梁6． 阀碟7． 衬套8． 阀座9． 阀杆10． 下导向套筒11． 托架12． 上导向套筒13． 支架14． 弹簧组件15． 油动机16． 阀碟螺栓 17． 园锥销 图2大部分机组的进汽室采用图1所示结构形式，在这种机组中，阀碟与阀梁组装好后从进汽室侧面移入,两根阀杆（9）的下端加工成倒T形榫头,榫头穿出阀梁的型孔后旋转90°便将阀梁卡住，使阀梁吊挂在蒸汽室中。
静止状态，阀碟落座压在阀座上，开启阀门时，随着阀梁被阀杆提升，在阀碟螺栓与衬套接触后，阀碟离座，由阀碟螺栓将阀碟悬挂在阀梁上。
阀杆穿出进汽室的部位装有阀盖（3），阀盖的上、下端装有导向套筒（10，12），套筒之间填装柔性石墨制成的密封环，必要时，可旋紧阀盖上端的压紧螺母或压盖增加密封环的压紧力来阻止、减少阀杆漏汽。
在一些机组中，阀杆密封采用图3所示结构。
阀杆漏汽由接口K经外管路引至漏汽管路（见蒸汽疏水系统图0-0642-T.Nr-00）。
(精品)气开阀与气关阀
什么是气开阀与气关阀
谓气开阀是指当有气源进入阀门的时候，阀门为开；没有气源的时候，阀门为关。
反之，当阀门无气源的时候阀门为开，有气源的时候阀门为关，这中就称之为气关阀。
气开阀还是气关阀的选用是从安全角度进行考虑的,阀门外观没有明显的区别。
一般情况下如果气源切断，阀门迅速关闭则为气开阀，反之如果气源切断后阀门迅速打开则为气关阀.。
同时输入信号值越大，阀门实际开度越小，则为气关阀。
输入信号值越小，阀门实际开度越大，则为气开阀。
气开阀随着信号压力的增加而打开,无信号时,阀处于关闭状态;气闭阀随着信号压力的增加,阀逐渐关闭,无信号时,阀处于全开状态。
看阀门是上进气的就是气关阀，故障开。
下面进气的就是气开阀，故障关。
如果是双汽缸的就很难了，你可以断开气源，是开还是关，关就是故障关，开就是故障开。
什么是正作用执行机构和反作用执行机构？如何表示气
动薄膜执行机构型号？
当信号压力增加时，推杆向下动作的叫正作用执行机构；反之，信号压力增加时，推杆向上动作的叫反作用执行机构。
在结构上，正作用执行机构、反作用执行机构基本相同，均由膜盖、波纹膜片、推杆部件、弹簧、支架等组成。
在正作用式的结构上，加上垫块，更换个别零件，调节阀即可变为反作用式。
该执行机构型号表示：国产型号ZMA型（正作用）与
ZMB型（反作用），其含义为：Z——执行机构大类；M——气动薄膜型式；A——正作用；B——反作用。
该执行机构分为正，反作用两种形式，见图（５－1）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气开型调节阀和气关型调节阀
气动调节阀分为气开型和气关型两种。
气开型( Air to Open )调节阀是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。
反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。
故有时气开型阀门又称故障关闭型( Fail to Close FC)。
气关型( Air to Close )动作方向正好与气开型相反。
当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。
在没有输入空气时，阀门全开。
故有时又称为故障开启型( Fail to Open FO )。
气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气开气关的选择是根据工艺生产的安全角度出发来考虑。
当气源切断时，调节阀是处于关闭位置安全还是开启位置安全？举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。
这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。
如果气源中断，燃料阀全开，会使加热过量发生危险。
又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO调节阀。
气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。
