建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。
A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。
A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。
A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
建筑制图与识图练习题及答案
1、以下建筑平面图纸中需要标注指北针的是（）。
B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先.C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。
•D、重合4、建筑详图的比例范围为（）。
•D、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸,还有步数、平台标高、墙段轴线、梯段上下关系。
•C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（)。
•A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。
•B、局部放大图8、建筑给排水施工图中应画成粗实线的是().•C、排水和重力流管线9、基础详图通常为用（)剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。
•B、铅垂10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（)，其余情况宜用截面注写方式.•C、列表注写方式11、用于绘制晒图底版的图纸是（）。
• C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图（）。
•B、完全一样13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（)。
• A、细虚线14、房屋建筑的平面图通常采用的比例为()。
•B、1:10015、图纸的大小称为（）。
• A、图幅16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。
•B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为(）。
•C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。
•D、等高线19、观察以下图例，阅读正确的是()。
•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是(）.• D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的(），将房屋剖开，所得的投影图。
• B、铅垂剖切面22、建筑物宽度方向的墙叫做（）.• B、横墙23、建筑施工图特指建筑设计工种在（)阶段的图纸。
建筑制图及识图模拟练习题(附答案)
建筑制图及识图模拟练习题（附答案）一、单选题（共43题，每题1分，共43分）1.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、屋角、屋脊、檐角C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：B2.给水排水工程图“——RJ——”表示( ).A、废水管B、热水给水管C、生活水管D、污水管正确答案：B3.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、医院D、宿舍正确答案：D4.避雷常(网)是建筑物防雷较普遍采用的方法,避雷常一般应采用直径不小于8mm的圆钢或截面不小于( )厚度不小于4mm的扁钢制作。
A、48平方毫米B、56平方毫米C、40平方毫米D、64平方毫米正确答案：A5.施工总平面图( )。
A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A6.标题栏的位置一般在图幅的( )。
A、左上角B、右下角C、左下角D、右上角正确答案：B7.详图符号应以粗实线绘制，直径为( )mm。
A、8B、14C、10D、12正确答案：B8.在施工中,L代表( ).A、墙B、柱C、梁D、板正确答案：C9.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、5000mB、50mC、5mD、500m正确答案：B10.房屋结构中框架代号为.( )A、KJB、GJC、CJD、ZJ正确答案：A11.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B12.在三投影面体系中X轴方向的尺寸反映物体的( )。
A、长度B、宽度C、不确定D、高度正确答案：A13.下列立面图的图名中错误的是( )A、⑦-----①立面图B、房屋立面图C、东立面图D、西立面图正确答案：B14.给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以正确答案：A15.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。
建筑制图与识图试题及答案
建筑制图与识图试题及答案在建筑设计和施工过程中，制图与识图是至关重要的环节。
通过绘制准确的建筑制图，可以使建筑师、工程师和施工人员之间达成一致，并确保工程质量的实现。
而对于学习建筑制图的学生来说，掌握识图技巧和解答试题，能够检验和提高自己的知识水平。
本文将介绍一些常见的建筑制图试题，并给出相应的答案。
一、平面图识图题1. 请根据平面图，标注出图中主要建筑元素的位置。
答案：根据平面图，主要建筑元素的位置如下：- 建筑物的主体位置位于图中的中央，有明确的外形和轮廓线；- 入口位置标有大门的符号，并且通常位于建筑物的正面；- 各个房间和功能区域用虚线或实线框出，并且标注有对应的房间号码或名称。
2. 请根据提供的平面图，计算建筑物的总面积。
答案：根据平面图，测量建筑物各个房间和功能区域的长度和宽度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的总面积。
二、剖面图识图题1. 请根据剖面图，判断建筑物中是否存在楼梯。
答案：根据剖面图，可以看到在建筑物中存在矩形形状的结构，其中细长的区域即为楼梯区域。
因此，可以判断建筑物中存在楼梯。
2. 请根据提供的剖面图，计算建筑物的总高度。
答案：根据剖面图，测量建筑物的每个区域的高度，并计算出各个区域的高度。
最后将各个区域的高度相加，即可得到建筑物的总高度。
三、立面图识图题1. 请根据立面图，判断建筑物的材料和外观。
答案：根据立面图，可以判断建筑物的材料和外观，例如：- 墙体区域标注为砖墙或玻璃幕墙，说明建筑物的外墙采用砖石或玻璃材料；- 外墙颜色标明为白色或其他颜色，表明建筑物外墙的涂料颜色。
2. 请根据提供的立面图，计算建筑物的立面面积。
答案：根据立面图，测量建筑物各个区域的长度和高度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的立面面积。
通过以上的试题和答案，希望能帮助读者更好地理解建筑制图和识图的重要性，并提高解答试题的能力。
建筑制图与识图试卷及答案

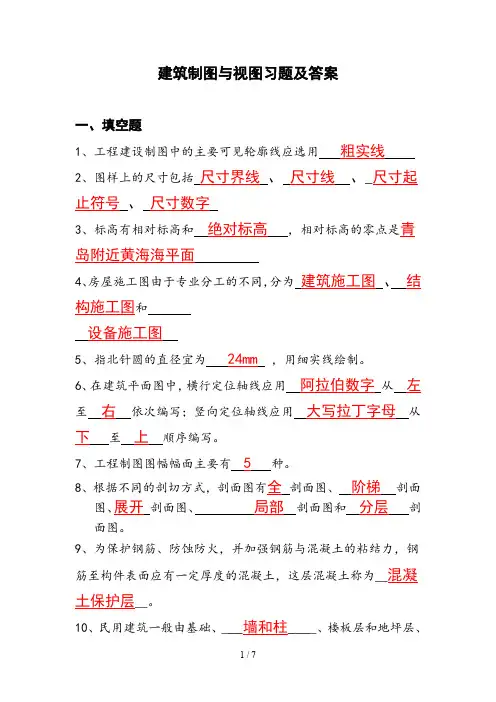

建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
建筑制图与识图试题及答案
建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。
答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。
答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。
答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。
答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。
答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。
建筑制图与识图模考试题+参考答案
建筑制图与识图模考试题+参考答案一、单选题（共40题，每题1分，共40分）1、（）是最常用的正投影制图工具。
A、卷式图柜B、图纸架C、丁字尺与三角板D、排笔正确答案：C2、用1∶50比例绘图，实际尺寸10M，图纸尺寸是（）。
A、400mmB、300mmC、200mmD、100mm正确答案：C3、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。
A、水电图B、机械图C、正立投影图D、家具图正确答案：C4、标注球的半径尺寸时，应在尺寸数字前加注符号（）。
A、SфB、RC、фD、SR正确答案：D5、剖视的剖切符号应由剖切位置线及（）组成,均以粗实线排列。
A、转折线B、引出线C、延展线D、剖视方向线正确答案：D6、拉丁字母、阿拉伯数字与罗马数字的字高，应不小于（）mm。
A、2.5B、3C、1.5D、4正确答案：A7、建筑物的墙体根据其受力特征分为承重墙和（）。
A、墙面B、非承重墙C、多层D、高层正确答案：B8、三棱尺有（）种比例刻度。
A、2B、6C、3D、4正确答案：B9、掌握基本的（）法则，是绘制轴侧效果图的基础。
A、二点透视B、透视制图C、俯视图D、轴测图正确答案：D10、顶棚平面图的基本内容不包括（）。
A、标明门窗的样式、尺寸B、标明灯具名称、规格、位置或间距C、标明顶棚吊顶装饰造型样式、尺寸及标高D、说明顶棚所用材料及规格正确答案：A11、为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。
A、文字B、内视符号C、字母D、箭头正确答案：B12、每个图样一般都是由（）种宽度的图线组成。
A、4B、1C、3D、2正确答案：C13、尺寸数字一般依据其方向注写在靠近尺寸线的（）。
A、上方中部B、下方中部C、上方左侧D、上方右侧正确答案：A14、关于标高，下面（）说法是错误的。
A、零标高应注“±”B、正标高必须注“+”C、正标高可不应注“+”D、负标高应注“-”正确答案：B15、图样上的尺寸标注，不包括（）。
建筑制图与识图练习题及答案
1、以下建筑平面图纸中需要标注指北针得就是( )。
B、底层平面图2、原位标注代表该部位得特殊数值,施工时应以原位标注取值优先。
C、平法3、两个或两个以上得点、线、面具有同一得投影时,则称它们得投影( )。
•D、重合4、建筑详图得比例范围为( )。
•D、1:1-1:505、楼梯详图中需要标注得不只就是各种尺寸,还有步数、平台标高、墙段轴线、梯段上下关系。
•C、结构设计6、建筑用地范围内所有建筑物占地得面积与用地总面积之比叫做( )。
•A、建筑系数7、将原状图放大后加以充实,清晰详尽地标注尺寸、写出说明,并将装饰纹样进行具象补充以便参照得图样就是( )。
•B、局部放大图8、建筑给排水施工图中应画成粗实线得就是( )。
•C、排水与重力流管线9、基础详图通常为用( )剖切平面沿垂直于定位轴线方向切开基础所得到得断面图。
•B、铅垂10、柱平法施工图中,柱在不同标准层截面多次变化时,可采用( ),其余情况宜用截面注写方式。
•C、列表注写方式11、用于绘制晒图底版得图纸就是( )。
•C、硫酸纸12、装饰平面布置图得剖切形式与位置与建筑平面图( )。
•B、完全一样13、框架结构得楼层结构布置图中被现浇板遮盖住得梁不可见轮廓线应画成( )。
•A、细虚线14、房屋建筑得平面图通常采用得比例为( )。
• B、1:10015、图纸得大小称为( )。
•A、图幅16、主要表示承重结构得布置情况,构件类型、大小以及构造作法等得图纸就是( )。
•B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间得连接情况以及规格、型号、参数等得图纸称为( )。
•C、电气系统图18、建筑总平面图观察基地得地貌特征主要依靠阅读( )。
•D、等高线19、观察以下图例,阅读正确得就是( )。
•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号得作用就是( )。
•D、定位21、建筑剖面图就是假想用一个或多个垂直于外墙轴线得( ),将房屋剖开,所得得投影图。
建筑制图与识图习题及答案
建筑制图与识图习题1. 尺寸标注的四要素是什么?2.建筑施工图包括哪些内容?3. 什么是绝对标高、相对标高、建筑红线?4. 总平面图包括哪些内容?5．何为建筑详图？建筑详图有哪几种常用图样？6.结构施工图包括哪些内容?7.什么是基础平面图?8.楼层结构平面图的内容有哪些?9.什么是标准图?10.剖面图和断面图的主要区别是什么？11.建筑剖面图的剖切位置如何选择?12.建筑平面图是如何形成的？。
13.在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？14.建筑施工图主要表达内容是什么？基本图样有哪些？15.指北针的规定画法和用途？16.梁平法施工中，平面注写“Φ10-100/200（4）”表示什么含义1. 尺寸标注的四要素是什么?尺寸界线、尺寸线、尺寸起止符号、尺寸数字2.建筑施工图包括哪些内容?设计说明，图纸目录，总平面图，平面图，立面图，剖面图，节点及大样图3. 什么是绝对标高、相对标高、建筑红线?绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。
相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。
建筑红线：建筑物的控制边线，建筑物必须在红线内搭建，包括阳台，室外楼梯等都不得超过建筑红线。
4. 总平面图包括哪些内容? 项目总体布置、建筑红线、建筑坐标、各栋编号及层数、各栋号及道路标高、规划设计的建筑面积、建筑密度、绿化率、容积率、建筑高度等各种指标，风玫瑰标示、图例等。
5．何为建筑详图？建筑详图有哪几种常用图样？为了满足施工要求对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图。
分类：1局部构造详图（如楼梯详图，墙身详图等），2构件详图（如门窗详图，阳台详图等）和3装饰构造详图（如墙裙构造详图，门窗套装饰构造详图等）三类。
6.结构施工图包括哪些内容? 1,结构设计说明2结构平面布置图3结构构件详图7.什么是基础平面图? 假想用一个水平剖切平面沿建筑低层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。
建筑制图及识图试题含答案
建筑制图与识图一、根本知识〔10分〕1．试作出直径为40毫米的圆接正五边形。
2．组合体视图的读图根本法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有不同？举例说明。
二、〔12分〕根据轴测图，画出三画投影图。
三、〔10分〕根据主观视图和左视图，画出俯视图。
四、〔18分〕画出1—1、2—2剖面图。
五、〔8分〕以下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。
六、〔12分〕在由砖砌筑的根底墙和毛坯砌筑的大放脚的根底详图中，完成：（1）〔1〕画出砖及毛图例。
（2）〔2〕注出大放脚的高度。
（3）〔3〕注出根底底面的标高，注出室外地面标高-0.800米，室地面标出±0.000米。
七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。
要求完成：〔1〕补全平面图中的尺寸数字和轴线编号。
〔2〕补全南立面图中的标高数字。
〔3〕画出2—2剖面图〔不注尺寸，各种图线要粗细清楚，钢窗GC1的高度布置和窗扇分格型式要统一〕。
〔30分〕建筑制图与识图试题答案及评分标准〔供参考〕一、根本知识〔10分〕1.2．形体分析法、线面分析法3．表示建筑朝向4．二、此题12分，一个视图4分。
三、此题10分。
四、此题18分。
1—1—1剖面图，10分；2—2剖面图8分。
五、此题8分。
六、此题12分。
其中：〔1〕6分；〔2〕3分；〔3〕3分。
七、此题30分。
如以下图，每处1分，共30分。
建筑制图与识图习题与答案
建筑制图与识图习题与答案一、单选题（共50题，每题1分，共50分）1、长仿宋字的宽度为10毫米，那么字高为（）mm。
A、20B、7C、10D、14正确答案：D2、图号应从（）开始编制。
A、1B、3C、0D、2正确答案：A3、建筑结构按层数来划分有底层结构、高层结构与（）。
A、框架结构B、排架结构C、多层结构D、墙结构正确答案：C4、一套完整的装饰施工图，一般由（）图纸组成。
A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：A5、指北针符号，圆用细实线绘制，圆的直径正确的是（）。
A、22mmB、25mmC、20mmD、24mm正确答案：D6、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。
A、0.7B、0.5C、0.9D、0.4正确答案：A7、断面的剖切符号应只用剖切位置线表示，并应以（）线绘制。
A、细实线B、单点长画线C、粗实线D、中虚线正确答案：C8、平行于投影的圆，其正投影图为（）。
A、扩大了的圆B、缩小了的圆C、实圆D、扁圆正确答案：C9、装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、线条B、符号C、比例D、投影视图正确答案：D10、7-9层的住宅属于（）。
A、中高层B、底层C、多层D、高层正确答案：A11、尺寸线用来表示（）。
A、尺寸的起止B、所注尺寸的范围C、尺寸大小D、尺寸的方向正确答案：D12、横式使用的图纸，其装订边在图纸的（）。
A、上方B、右方C、左方D、哪方均可正确答案：C13、绘制指北针的尾部宽度为（）mm。
A、3B、4C、5D、6正确答案：A14、室内立面索引符号应由直径为10mm的圆形及注视方向（）三角深色图形组成。
A、任意B、锐角C、等边D、等腰直角正确答案：D15、有关门窗的开关线，下述论点正确的是（）。
A、窗的开关线向外开用虚线表示，向内开用实线表示B、门的开关线在立面图上表示C、窗的开关线在平面图上表示D、门的开关线在平面图上表示，窗的开关线在立面图上表示正确答案：D16、下列选项中，不属于平面图的基本内容的是（）。
建筑制图及识图测试题及答案
建筑制图及识图测试题及答案1、球体直径的表示方法为( )。
A、“R”B、“Ф”C、“SR”D、“SФ”答案：D2、点在直线上，点的投影仍在直线的投影上，这是正投影的( )。
A、积聚性B、同素性C、从属性D、定比性答案：C3、下列说法正确的是( )A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体B、当两个物体的正面投影相同，则这两个物体相同C、当两个物体的正面和侧面投影相同，则这两个物体相同D、当两个物体的正面和水平面投影相同，则这两个物体相同答案：A4、水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是答案：C5、建筑物结构承重可分为( )。
A、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构答案：D6、标题栏的位置一般在图幅的( )。
A、左上角B、左下角C、右上角D、右下角答案：D7、指北针圆的直径宜为( )用细实线绘制。
A、14mmB、18mmC、20mmD、24mm答案：D8、垂直于水平面的线叫做( )。
A、正平线B、铅垂线C、水垂线D、正垂线答案：B9、填充不得穿越尺寸数字，不可避免时。
应该是( )A、图线断开B、二者重合C、省略标注D、前述均可答案：A10、给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以答案：A11、照明配电箱代号为( )A、APB、ALC、AND、AM答案：B12、工程上常用的四种投影是多面正投影、轴测投影、透视投影和标高投影,其中标高投影属于( )A、中心投影B、斜投影C、多面投影D、正投影答案：D13、“φ8@200”没能表达出这种钢筋的( )。
A、. 弯钩形状B、. 级别C、. 直径D、. 间距答案：A14、φL表示( )。
A、Ⅰ级光圆钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级螺纹钢筋答案：B15、在三投影面体系中Z轴方向的尺寸反映物体的( )A、长度B、宽度C、高度D、不确定答案：C16、平行于正投影坐标轴（y轴）的直线是( )。
建筑制图及识图模考试题(含参考答案)
建筑制图及识图模考试题（含参考答案）一、单选题（共43题，每题1分，共43分）1.平行于H投影面的平面在V和W投影面上的投影为( )。
A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线正确答案：D2.己知点A(10,0,0)和点B(10,0,10),以下关于点A和点8的相对位置正确的是( )。
A、点B在点A的前面B、点B在点A的正上方C、点A在点8的正下方D、点A在点8前面正确答案：C3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。
A、100mmB、10mmC、10mD、10km正确答案：C4.给水排水工程图“——W——”表示( ).A、废水管B、污水管C、生活水管D、热水给水管正确答案：B5.某三边形图形与V面倾斜，该平面的V面投影为( )。
A、平面的相似形B、平面的类似形C、一直线D、平面的实形正确答案：B6.建筑物结构承重可分为( )。
A、墙承重式、框架结构、空间结构、半框架结构B、半框架结构，框架结构C、墙承重式D、墙承重式、框架结构正确答案：A7.关于标高，下列( )的说法是错误的。
A、正标高应注“＋”B、正标高不注“＋”C、零标高应注“±”D、负标高应注“－”正确答案：B8.建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、10mmB、6mmC、8mmD、12mm二、多选题(每题3分)正确答案：A9.对于风向频率玫瑰图说法错误的是( )。
A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上正确答案：A10.无缝钢管、焊接钢管、铜管、不锈钢管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A11.房屋建筑的各种视图主要是采用( )绘制的。
建筑制图与识图试题及答案
建筑制图与识图试题及答案一、选择题（每题2分，共20分）1. 建筑制图中，常用的比例尺有哪些？A. 1:1000, 1:500, 1:200B. 1:100, 1:50, 1:20C. 1:10, 1:5, 1:2D. 1:10000, 1:5000, 1:20002. 以下哪个不是建筑制图中常用的图线类型？A. 实线B. 虚线C. 点划线E. 波浪线3. 建筑平面图中，表示墙体的图线是什么？A. 粗实线B. 细实线C. 虚线D. 点划线4. 建筑立面图中，表示屋顶的图线通常是什么？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在建筑制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简单、明了、不完整D. 复杂、准确、不清晰6. 建筑剖面图中，剖面线通常使用什么类型的线？A. 实线B. 虚线C. 点划线D. 波浪线7. 建筑制图中，门窗的表示方法是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示8. 建筑制图中，楼梯的表示方法通常是什么？A. 用实线表示B. 用虚线表示C. 用点划线表示D. 用波浪线表示9. 在建筑制图中，轴线的作用是什么？A. 确定建筑物的中心位置B. 确定建筑物的对称性C. 确定建筑物的尺寸和位置D. 确定建筑物的朝向10. 建筑制图中，标注材料的常用方法是什么？A. 文字说明B. 图例表示C. 颜色区分D. 符号标记二、填空题（每题2分，共20分）11. 建筑制图中，平面图通常表示建筑物的_________面。
12. 建筑立面图通常表示建筑物的_________面。
13. 建筑剖面图通常表示建筑物的_________面。
14. 建筑制图中，尺寸标注应包括_________、_________和_________。
15. 建筑制图中，图例是用来表示_________的。
16. 建筑制图中，比例尺的作用是_________。
建筑制图及识图练习题及答案
1、以下建筑平面图纸中需要标注指北针的是〔〕。
B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。
C、平法3、两个或两个以上的点、线、面具有同一的投影时，那么称它们的投影〔〕。
•D、重合4、建筑详图的比例围为〔〕。
•D、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。
•C、构造设计6、建筑用地围所有建筑物占地的面积与用地总面积之比叫做〔〕。
•A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进展具象补充以便参照的图样是〔〕。
•B、局部放大图8、建筑给排水施工图中应画成粗实线的是〔〕。
•C、排水和重力流管线9、根底详图通常为用〔〕剖切平面沿垂直于定位轴线向切开根底所得到的断面图。
•B、铅垂10、柱平法施工图中，柱在不同标准层截面屡次变化时，可采用〔〕，其余情况宜用截面注写式。
•C、列表注写式11、用于绘制晒图底版的图纸是〔〕。
•C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图〔〕。
•B、完全一样13、框架构造的楼层构造布置图中被现浇板遮盖住的梁不可见轮廓线应画成〔〕。
•A、细虚线14、房屋建筑的平面图通常采用的比例为〔〕。
•B、1:10015、图纸的大小称为〔〕。
•A、图幅16、主要表示承重构造的布置情况，构件类型、大小以及构造作法等的图纸是〔〕。
•B、构造施工图17、反映电气系统根本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为〔〕。
•C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读〔〕。
•D、等高线19、观察以以下图例，阅读正确的选项是〔〕。
•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进展轴线编号的作用是〔〕。
•D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的〔〕，将房屋剖开，所得的投影图。
•B、铅垂剖切面22、建筑物宽度向的墙叫做〔〕。
建筑制图与识图试题及答案
建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，尺寸线一般采用（）线型。
A. 实线B. 虚线C. 点划线D. 双点划线答案：B2. 建筑平面图中，墙体的厚度通常用（）表示。
A. 粗实线B. 细实线C. 虚线D. 点划线答案：B3. 在建筑立面图中，以下哪个元素通常不表示？A. 门窗B. 屋顶C. 地面D. 楼梯答案：C4. 建筑剖面图中，以下哪个元素表示建筑物内部结构？A. 墙体B. 楼板C. 屋顶D. 地面答案：B5. 建筑详图中，以下哪个元素用于表示材料？A. 符号B. 标注C. 线型D. 图例答案：D6. 在建筑制图中，以下哪个比例尺适用于大型建筑的平面图？A. 1:50B. 1:100C. 1:200D. 1:500答案：D7. 建筑制图中，以下哪个符号用于表示管道？A. ⊥C. ∩D. ∪答案：D8. 在建筑制图中，以下哪个符号用于表示门？A. ⊥B. ∥C. ∩D. ∪答案：A9. 建筑制图中，以下哪个元素用于表示窗户？A. ⊥B. ∥C. ∩答案：C10. 在建筑制图中，以下哪个元素用于表示楼梯？A. ⊥B. ∥C. ∩D. ∪答案：B二、多项选择题（每题3分，共15分）11. 建筑制图中，以下哪些线型用于表示中心线？（）A. 粗实线B. 细实线C. 虚线D. 点划线答案：B, D12. 在建筑制图中，以下哪些元素用于表示尺寸？（）A. 尺寸线B. 尺寸界线C. 尺寸数字D. 比例尺答案：A, B, C13. 建筑制图中，以下哪些符号用于表示结构构件？（）A. ⊥B. ∥C. ∩D. ∪答案：A, B, C14. 在建筑制图中，以下哪些元素用于表示建筑设备？（）A. 符号B. 图例C. 标注D. 线型答案：A, B, C15. 建筑制图中，以下哪些比例尺适用于小型建筑的平面图？（）A. 1:50B. 1:100C. 1:200D. 1:500答案：A, B三、判断题（每题2分，共20分）16. 建筑制图中，尺寸线应与被标注的线段平行。
建筑制图及识图习题库及答案
建筑制图及识图习题库及答案一、单选题（共40题，每题1分，共40分）1、用于确定组合体中各基本形体之间相互位置的尺寸称为（）A、定位尺寸B、细部尺寸C、总尺寸D、定型尺寸正确答案：A2、下列说法正确的是（）A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体B、当两个物体的正面和水平面投影相同，则这两个物体相同C、当两个物体的正面投影相同，则这两个物体相同D、当两个物体的正面和侧面投影相同，则这两个物体相同正确答案：A3、房屋结构中空心板的代号为。
（）A、KBB、ZBC、CBD、WB正确答案：A4、图纸上标注的比例是1：1000,则图纸上的IOmm表示实际的（）。
A、IOmBsIOOmmC、IOmmD^IOkm正确答案：A5、钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以（）表示.A、公称直径DNB、内径dC、以上都是D、外径DX壁厚正确答案：D6、在下列四组立体中，都属于平面体的是（）。
A、圆柱、圆锥B、棱柱、棱锥C、棱柱、圆柱D、棱锥、圆锥正确答案：B7、建筑的耐火等级可分为（）级。
A、5B、6C、3D、4正确答案：D8、比例指的是图形与实物要素（）尺寸之比。
A、面积B、重量C、体积D、线性正确答案：D9、A2图纸幅面的尺寸规格是（）。
A、420X630B、594X841C、297X420D、420X594正确答案：D10、关于标高，下列（）的说法是错误的。
A、正标高不注“+”B、正标高应注“+”C、负标高应注“一”D、零标高应注“土”正确答案：A11、正垂面与侧垂面相变,其交线是（）。
A、网B、一般线C、水平线D、侧垂线正确答案：B12、照明配电箱代号为（）A、AMB、A1C、APD、AN正确答案：B13、标题栏的位置一般在图幅的（）。
A、右上角B、左下角C、右下角D、左上角正确答案：C14、指北针圆的直径宜为（）用细实线绘制。
A、20mmBs24mmC>14mmD^18mm正确答案：B15、标高符号的三角形为等腰直角三角形，高约（）mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、以下建筑平面图纸中需要标注指北针的是（）。
B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。
C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。
D、重合4、建筑详图的比例范围为（）。
D 、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。
C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。
A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。
B、局部放大图8、建筑给排水施工图中应画成粗实线的是（）。
C、排水和重力流管线9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。
B、铅垂10 、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。
C、列表注写方式11 、用于绘制晒图底版的图纸是（）。
C、硫酸纸12 、装饰平面布置图的剖切形式和位置与建筑平面图（）。
B、完全一样13 、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。
A、细虚线14 、房屋建筑的平面图通常采用的比例为（）。
B 、 1:10015 、图纸的大小称为（）。
A、图幅16 、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。
B、结构施工图17 、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。
C、电气系统图18 、建筑总平面图观察基地的地貌特征主要依靠阅读（）。
D、等高线19 、观察以下图例，阅读正确的是（）。
D、自然土壤、砖、钢筋混凝土20 、建筑平面图中对墙、柱进行轴线编号的作用是（）。
D、定位21 、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。
B、铅垂剖切面22 、建筑物宽度方向的墙叫做（）。
B、横墙23 、建筑施工图特指建筑设计工种在（）阶段的图纸。
D、施工24 、建筑工程图纸中的标高数据采用的单位是（）。
D、米25 、详细表现出装饰面连接处的构造，注有详细的尺寸和收口、封边的施工方法的图样是（）。
C、构造节点图26 、仿宋字的字号表示字的（）。
C、高度27 、能够满足设备材料采购、非标准设备制作和施工的需要的是（）。
C、施工图28 、图纸中书写的汉字字高应不小于（）mm。
C 、3.529 、消防设计专篇中应对总平面设计中的（）和消防登高面作出要求。
D、防火间距、消防车道30 、绘图铅笔尾部的“ B或”“ H等”字样表示铅笔的（）。
C、硬度31 、以下部分在建筑剖面图中用粗线表达的是（）。
B、剖到的墙体32 、以下不属于建筑图纸作用的是（）。
C、启发工程人员33、生活给水管的管线中心加注的字母是（）。
B 、 J34、指北针绘制时指针尾部宽度宜为直径的（）。
C 、1/835、梁平法施工图中可见的梁或梁边线应画成（）。
B 、细实线36、以下部分在立面图上画线最粗的是（）。
D 、地坪线37、为了与国土局提供的地形图相一致，建筑总平面图常用的比例是（）。
C 、1:50038、棱柱侧棱面的个数（）侧棱数量。
B 、等于39、基础平面图中用（）表示基础梁和地圈梁的中心线位置。
D、粗单点长画线40 、投射线通过物体, 向选定的面投射,并在该面上得到被投射物体图形的方法叫做（）。
B、投影法41 、轴测轴上的线段长度与对应的投影轴上线段长度的比值称为（）。
C、轴向伸缩系数42 、结构平面图中配置双层钢筋时，底层的钢筋应（）。
A、向上或向左43 、基础施工图的重点在于基础放大的（）。
A、形式和底面积44 、在建筑施工图纸上表示各建筑要素所用的简略符号叫做（）。
D、图例45 、完全由平面围成的基本几何体称为（）。
C、平面立体46 、在 AutoCAD界面中显示鼠标移动适时位置的是（）。
C、十字光标47 、以下不属于投影形成三要素的是（）。
A、投影光线48 、建筑物中承重的部件称为（）。
A、构件49 、以下不属于顶棚平面图图示内容的是（）。
B、门窗型式50 、为避免发生混淆，轴线编号中（）三个字母不可使用D、I、 O、Z51 、以下关于剖面图标注说法不正确的是（）。
A、水平方向应标注尺寸和所有定位轴线圈52 、因构件构造要求或施工安装需要而配置的钢筋称为（）。
D、构造筋53 、建筑设备施工图与建筑施工图的配合包括（）的设计。
D、以上都对54 、被称为建筑物“第五立面”的是（）。
D、屋顶55 、详细表示设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸的图样是（）。
A、安装大样图56 、强电施工图不包含（）的内容。
D、闭路电视系统57 、需要微缩的图纸，不宜采用（）及更细的线宽。
D 、0.18mm58 、《房屋建筑制图统一标准》GB50001-2010中的“ 2010是”指）。
（C 、2010 年发布59 、建筑剖面图中看到的部分应画为（）。
A、细实线60 、正等测图和斜等测图中，均有（）个轴向伸缩系数相等。
D、361 、装饰立面图的绘制目的是指导墙地面装修施工，不需要画出家具、挂画等。
错误62 、图例符号常常设计成与实际要素相似的图形或图案。
正确63 、绘制组合体投影时应根据分析结果分步作图，先作出大的关系定位后再补充细节。
正确64 、建筑详图的数量是根据工程性质直接确定的，商业建筑的详图数量多于住宅建筑。
错误65 、节点图应详细表现出装饰面连接处的构造，标注详细的尺寸和收口、封边的施工方法。
正确66 、在不透明的绘图纸上绘制的图样也可以晒制成蓝图。
错误67 、檐口高度与建筑物的总高度一致。
错误68 、在各类图中，较粗的线条优先被关注，粗线往往用于表达最重要的内容。
正确69 、只要熟悉掌握了《房屋建筑制图统一标准》，就可以独立完成建筑设计。
错误70 、装饰装修立面图的重点是内墙面装饰做法、吊顶形式和高度尺寸，若有详图索引符号，需特别注意并进行对照阅读。
正确71 、梁箍筋的肢数应写在括号内，当加密区与非加密区的箍筋肢数相同时，肢数统一注写一次即可。
正确72 、总平面图中新建单体建筑需要标注起止轴线和总长总宽，以便更好地与平面图作对应。
正确73 、剖面图的房屋结构认知主要包括屋顶、屋面、楼面、墙体、门窗、地坪等部分，剖到的画成粗线、看到的画成细线。
正确74 、楼板层只承受竖直方向的荷载，与水平方向的荷载无关。
错误75、现浇楼板中的底层钢筋与顶层钢筋可以统一编号。
错误76 、定位轴线的编号中应除去Ｉ、Ｏ、Ｚ三个字母，以免与阿拉伯数字中1、 0、2 三个数字混淆。
正确77 、绘制建筑图纸的步骤是先从上到下画完所有水平线条，再从左到右画完所有竖直线条。
错误78 、图纸上线条的长度是经过比例计算后有所放缩的长度，但所标注的数据必须是实际尺寸。
正确79 、装饰装修施工图绘制应该参考对应的建筑和结构平面图，水电布置对装修效果影响不大，不必画出。
错误80 、仿宋字书写时应笔划横平竖直，注意起落，刚劲有力，写出三角形笔锋。
正确81 、装饰装修施工图一般反映墙、地、顶棚三个界面的装饰结构、造型处理和装修做法的同时，图示家具陈设等布置，按需制作详图。
正确82 、基础详图中一般都应标注清楚各种尺寸和标高信息。
正确83、断面图中钢筋与构件轮廓线之间有一定的距离，表示混凝土保护层厚度，不需标注尺寸。
（   ）正确84 、风向频率玫瑰图中风向由中心吹向各方位，风向线最长者为主导风向。
错误85 、图纸有横式和立式之分，两种格式的图纸均在固定大小的图幅内，绘制图框限定作图区域。
正确86 、因为投影中每个面分别能够体现物体的两个维度，两面投影便已体现三个维度，可以准确反映物体的特征。
错误87 、建筑立面图的比例通常与对应的平面图相同，以便更好地进行对照。
正确88 、建筑剖面图最主要的目标是表达房屋内部各部分的关系，以剖切投影图为基础，再添加信息标注。
正确89 、照明系统图常用“双线图形符号标注”的形式绘制，电气管线用双线表示。
错误90 、配筋较复杂的构件，应将各种编号的钢筋从构件中分离出来，用与立面图相同的比例画成钢筋详图。
正确91 、建筑平面图中标注的是以底层底面为零点的相对标高，单位是米。
正确92 、两直线段平行，其同面投影必定是相互平行的两条线段。
错误93 、所有的曲面立体都应特别注意其轮廓转向线的投影。
正确94 、建筑工程图样每一条线都代表着特定的意义，尤其以细线最多，读图的时候应该先读完细线再读粗线。
错误95 、各类防火设计规范在总说明前段的设计依据中已经列出，消防设计专篇中无需单列。
错误96 、建筑工程设计总说明中只需写明施工要求，能够指导施工即可。
错误97 、房屋建筑只需要严格按照结构施工图，照图施工，就可以建造成功，具备完整的供人们生活生产使用的功能。
错误98 、建筑设备施工图用于指导设备安装及管线敷设，采用详图表达各局部的加工和施工安装的尺寸及要求。
正确99 、除墙体的布局、地面的材质外，室内家具、设备、陈设、织物、绿化的摆放位置和说明等，只要是经过设计的内容，都应在装饰装修平面图上做出明确的体现。
100 、每个装饰装修件都必须画一个对应的详图。
错误101 、房屋建筑工程图由（）几个专业工种的施工图组成。
A、建筑施工图B、结构施工图C、基础施工图102 、梁平法施工图注写方式有（）注写方式。
A、平面D、截面103 、轴测投影分为（）。
A、正轴测投影C、斜轴测投影104 、接闪器是专门用来接受雷击的金属导体。
其形式可分为（）。
A、避雷针B 、避雷带 (线 )C 、避雷网105 、结构施工图表达的主要内容包括（）。
A 、梁柱等构件的布置、形状、大小等B、楼板的布置及配筋D、梁的配筋情况106 、为便于分析，按形体组合特点，可将组合体分为（）。
A 、切割型B 、综合型D 、叠加型107 、配置在钢筋混凝土结构中的钢筋，按其所起的作用不同，分别称为（）和构造筋等。
A 、受力筋B、架立筋C、箍筋D、分布筋108 、剖面图的剖切方法要根据形体的内部和外部形状来选择，一般有（）等四种。
A、全剖面图B、阶梯剖面图C、半剖面图D、局部剖面图109 、建施中表示门窗的开启方向线可以是（）A、实线B、虚线110 、识读施工图纸，是工程人员必须具备的技能，在安装工程系统图上，应重点识读（）。
A、空间位置及走向C、安装工程规格D、立面位置111、在建筑工程图样上，尺寸的组成包括（）。
A、尺寸界线B 、尺寸线C 、尺寸起止符号D、尺寸数字112 、对钢筋混凝土梁内的受力钢筋和架立钢筋需要标出钢筋的（）。
A、直径C、根数113 、在投影中，空间直线按它与投影面的不同位置，可分为（）三种。
