欧姆定律之动态电路分类练习题20202025

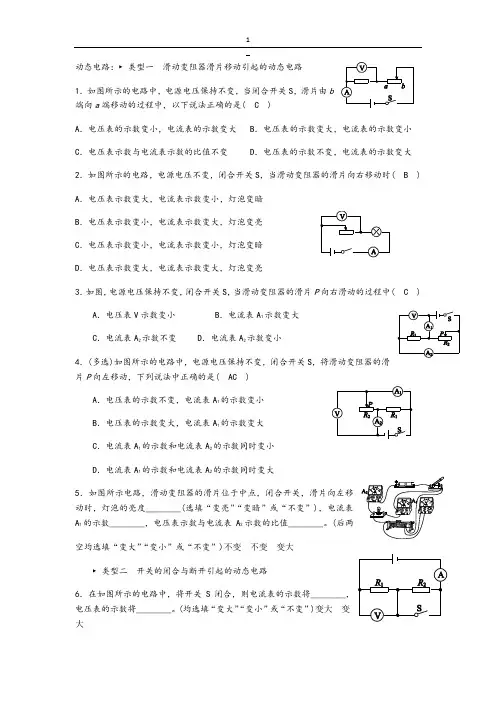

欧姆定律之动态电路练习题动态电路问题是由于电路中电阻变化或者通过开关的通断引起的电表的变化题型，是考察欧姆定律理解和掌握情况的重要内容，在中考中占有重要的地位。

下面我们分类举例。

一、串联电路中动态电路问题1．（2014•遂宁）如图所示的电路，闭合开关S ，将滑片P 向右移动时（ ）A ． 电压表示数变大，电流表示数变大B ． 电压表示数变小，电流表示数变大C ． 电压表示数变小，电流表示数变小D ． 电压表示数与电流表示数的比值变大2．（2014•南充）如图所示的电路中，电源电压保持不变，为定值电阻，开关S 闭合后，滑动变阻器的滑片P 向左移动时，下列说法正确的是（ ）A ． 电流表示数变小，电压表与电流表示数乘积变大B ． 电流表示数变大，电压表与电流表示数乘积变大C ． 电流表示数变小，电压表与电流表示数之比变大D ． 电流表示数变大，电压表与电流表示数之比变小3.（2014龙东）．如图，电源电压保持不变，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是 （ ） A ．电流表A 的示数变大，电压表V ２的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V ２的示数不变D ．电压表V 1与电压表V 2的示数之和不变 4．（2014•齐齐哈尔）如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（ ）A ． 电压表V1示数变大，电流表A 示数变小B ． 电压表V2示数变大，电流表A 示数变大C ． 电压表V1示数和电流表A 示数的乘积不变D ． 电压表V2示数和电流表A 示数的比值变大5．（2014为济宁市2014年5月份的体育测试设计了一个电子身高测量仪．如图的四个电路中，R 0是定值电阻，R 是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）6．（2014•娄底）电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻Rx 阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（ ）A B C D7.（2014达州市，电源电压保持不变，R1为定值电阻。

闭合开关S ，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（ ）V 2 V 1AR 1 R 2PA、电流表A的示数变大，电压表V1的示数变小B、电流表A的示数变小，电压表V2的示数变小C、电压表V1的示数与电流表A的示数的比值变大D、电压表V2的示数与电流表A的示数的比值变小8.（2014鞍山）如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：（）A．电压表V1与电压表V2的示数之和保持不变B．电流表A的示数变小，电压表V2的示数变大C．电流表A的示数变小，电压表v1的示数变大D．电压表V2与电流表A的示数之比保持不变9.（2014•铁岭）如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时，以下说法正确的是（）A．V1、V2示数不变，A示数变大B．V1示数不变，V2示数变大，A示数变大C．V1示数变小，V2示数变大，A示数变大D．V1和V2示数的和不变10.（2013乐山）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗11.（2013•衡阳）如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（）A．变大B．变小C．不变D．无法确定12．（2013威海）如图所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表示数变小，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变大，电流表示数变小D．电压表和电流表的示数的比值不变二、并联电路中动态电路问题1．（2014•内江）如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A．电压表的示数不变，电流表A1的示数变大B．电压表的示数变大，电流表A1的示数变大C．电流表A1的示数和电流表A2的示数同时变小D．电流表A1的示数和电流表A2的示数同时变大2.(2014新疆）如图，电源电压不变，闭合开关后，滑动变阻器的滑片P向右移动过程中（）A 变大，变小B 变小，变大C 不变，不变D 变大，不变3．（2014•黔东南州）如图的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与与电流表A示数的比值C．电压表V示数与与电流表A示数的乘积D．电压表V示数与与电流表A1示数的乘积4.（2014山东省烟台市路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是（）A．电流表A1示数变大B．电流表A2示数变小C．电压表V和电流表A2的示数之比保持不变D．电压表V示数变大5．（2013烟台）在如图所示，电源两端电压保持不变，闭合开关S 后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表A1和电流表A2的示数之和变小B．电压表V和电流表A2的示数之比保持不变C.电流表A1的示数变小，电压表V的示数变大D.电流表A2的示数不变，电压表V的示数不变6.（2016•滨州）如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小7．（2013重庆）在如图4所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是（）A．电流表A示数与电流表A示数的差变大B．电流表A示数与电流表A示数的和变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大8．（2017•齐齐哈尔卷）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，其中变小的是（）A．电压表V的示数B．电流表A1的示数C．电压表V与电流表A示数的比值D．电压表V与电流表A示数的乘积9.（2013泰安）如图所示，当开关S闭合，滑动变阻器的滑R片P 由右端向左滑向中点处的过程中 （ ）A. 电压表V 的示数变小，电流表A 2示数变大B. 灯泡变亮，电流表A 2示数变小C. 电压表V 的示数不变 ，灯泡亮度不变D. 电流表A 1示数不变，电流表A 2示数变大10.（2013上海）在图所示的电路中，电源电压保持不变。

闭合电键，当滑动变阻器的滑片向右移动时，变小的是（ ）A ．电压表示数 B ．电压表示数与电流表示数的乘积 C ．电流表示数 D ．电压表示数与电流表示数的乘积 三、串并联中开关通断的动态电路问题1．（2014•眉山）如图所示电路，开关S 2由断开到闭合的过程中，下列有关说法正确的是（ ）A ． 电压表示数不变，电流表示数变大B ． 电压表示数变大，电流表示数变小C ． 电压表和电流表的示数的比值不变D ． 电压表和电流表的示数的比值变大2．（201图所示的电路，电源电压恒定，开关S 1闭合，S 2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（ ）A ． 滑动变阻器的滑片P 向右移B ． 滑动变阻器的滑片P 向左移C ． 滑动变阻器的滑片P 不动，S1由闭合到断开D ． 滑动变阻器的滑片P 不动，S2由断开到闭合3．（2014年临沂市）如图所示，闭合开关S 时灯泡L 恰能正常发光，若再闭合开关S 1，则（ ）A ．灯泡变亮，电流表示数不变B ．灯泡变暗，电流表示数不变C ．灯泡亮度不变，电流表示数增大D ．灯泡亮度不变，电流表示数减小4．（2014龙岩）如图所示电路中，电源电压保持不变，闭合开关S 后，下列判断正确的是（ ）A ．电流表、电压表示数均变大B ．电流表、电压表示数均变小C ．电流表示数变大，电压表示数不变D ．电流表示数变小，电压表示数变大5．（2014•淄博）如图所示的电路，电源电压恒定，当开关S 闭合时（ ）A ． A 示数变小，V 示数变大B ． A 示数变大，V 示数不变C ． A 示数不变，V 示数变小D ． A 示数不变，V 示数变大四、关于ΔU 和ΔI 的动态电路问题1.（2013内江）如四所示，电源电压为4．5V 且恒定不变，当开关S 闭合后，滑动变阻器的滑片P 从a 端滑向b 端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU 1、ΔU 2、ΔU 3，下列可能出现的情况是（ ）A ．ΔU 1=0V ΔU 2=2V ΔU 3=1VB ．ΔU 1=0V ΔU 2=2V ΔU 3=2VC ．ΔU 1=0.5V ΔU 2=1V ΔU 3=1.5VD ．ΔU 1=0.2V ΔU 2=1V ΔU 3=0.8V2．（2014•济值电阻R 1与滑动变阻器R 2接入电压为U 的电路中，如图所示，闭合开关S ，当滑动变阻器的滑片由某位置调到另一位置时，R 1上的电压变化△U 1=|U 1﹣U 1′|，滑动变阻器上的电压变化△U 2=|U 2﹣U 2′|，关于△U 1与△U 2的大小比较，下列判断正确的是（ ） A ． △U 1＞△U 2 B ． △U 1=△U 2 C ． △U 1＜△U 2 D ． 无法比较动变阻器的滑片P 从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I ．下列分析正确的是（ ）A ．变大 B ．变小 C ．不变 D ．先变小后变大4.（2015•内江）如图所示的电路中，R 1是定值电阻，R 2是滑动变阻器．闭合开关S ，电压表V 1的示数U 1与电流表A 1的示数的比值为n 1，电压表V 2的示数U 2与电流表A 2的示数的比值为n 2且U 1＜U 2；当滑片P 向左移动后，电压表V 1示数的变化量△U 1和电流表A 1示数的变化量△I 1的比值的绝对值为n 3，电压表V 2示数的变化量△U 2和电流表A 2示数的变化量△I 2的比值的绝对值为n 4．若不计电表的电阻对电路的影响且电源电压恒定，那么，下列判断中正确的是（ ）A ． n 1＞n 2B ． △U 1＜△U 2C ． △I 1＜△I 2D ． n 3=n 45.（2013武汉）如图所示的电路中，电源电压保持不变，R 2、R 3是两个定值电阻。
