电磁屏蔽与电磁屏蔽玻璃

些特殊结构电子保密玻璃甚至能将３ＭＨ～ＯＨＯｚ１Ｇｚ
现代电子技术的高速发展，得包括计算机在内使的电子、电气设备的种类及数量剧增，互间功能日相
益加强，工作频段范围不断扩展，段的波形趋于多频
样化。些因素造成电磁信息泄露和电磁干扰的数量这及程度大大增加，直接危胁着电子设备及系统的正常
运行和保密。国际上较为先进的技术和设备可以接收
范围的电磁波整体衰减到６ｄ０Ｂ以上。
２电磁屏蔽的技术原理
２１静电屏蔽．
几十公里外发射出的电磁波，行放大和还原。在军进事方面，利用这一技术可以准确地对信号源定位或接受密码信息。早在１６９７年，国科学家Ｄ．ｌ首次美ｒｌＷｉｓ提出计算机系统的脆弱性，当时人们并未意识到计算机所处理的数据信息存在潜在威胁，直到１８９５年荷兰学者ｗｉａｃｍｖｎＥｋ才把电磁辐射可能造成泄密的可怕后果从幕后提到前台，使众多的研究人员不得不开始认真对待这个问题。国军方早就对有关计算机美
为降低交变电场对敏感电路的耦合干扰电压，可
以在于扰源和敏感电路之间设置导电性好的金属屏蔽体，并将金属屏蔽体接地。交变电场对敏感电路的
飞船、控计算机控制系统等。火因此，入研究电磁屏深

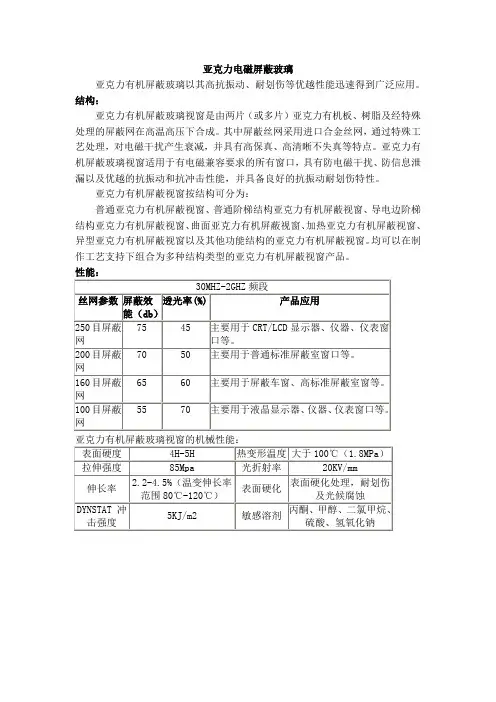

屏蔽玻璃标准

屏蔽玻璃标准
屏蔽玻璃是在导电膜反射电磁波的性能上再加上电解质膜的干扰效应的透光屏蔽器件。

其防电磁辐射，抗电磁干扰，且光学性能好。

屏蔽玻璃按屏蔽性能分为高、低两档。

低档屏蔽玻璃在30MHz~1GHz频率段，屏蔽性能在60dB以上，主要用于屏蔽室窗口。

高档屏蔽玻璃在30MHz~1GHz频率段，屏蔽性能在80dB以上，主要用于各种电子设备、精密仪器的窗口。

此外，电磁屏蔽玻璃还具有以下特点：
1.可见光透过率30%~80%。

2.力学性能方面，具有抗振动性，可在10~17HZ，0.1mm条件下使用。

3.厚度一般在0.5~24mm之间，常见规格厚度有0.5mm+0.5mm、1mm+1mm、
2mm+2mm等，根据需要还可以定制最小尺寸为15mm*15mm的产品。

什么是电磁屏蔽门、电磁屏蔽窗、电磁屏蔽布、电磁屏蔽玻璃、电磁屏蔽薄膜、电磁屏蔽信号滤波器？

电磁屏蔽（electromagneticshield）是指利用导电材料或铁磁材料制成的部件对大容量汽轮发电机定子铁心端部进行屏蔽，以降低由定子绕组端部漏磁在结构件中引起的附加损耗与局部发热的措施。

在通信方面屏蔽就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。

具体讲，就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用屏蔽体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。

1两种。

材质性能：门体外部材质：彩钢板、不锈钢板、镀锌板等；屏蔽性能：150kHz~1GHz；≥80dB。

门体内部材质：镀锌板、紫铜和导电棉等。

21234、应急装置：当屏蔽室突然断电或机械传动出现故障时室内的工作人员可以手动将屏蔽门打开。

3什么是电磁屏蔽窗？电磁屏蔽窗就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。

4试验、56纤7电磁屏蔽窗帘功能：1、防电磁辐射伤害：有效屏蔽高压线、变电站、电视和广播的发射塔、手机基站和雷达等对周围环境产生的电磁辐射，为人类提供安全、健康的居住、工作环境。

2、防红外线成像：具有显着的防远红外线窃视、热成像功能，有效地防止家居生活情景、保密工作等被窃视、偷拍成像。

3、防信息泄漏：有效屏蔽抑制通过窗口的电磁信号，以防止信息泄漏和盗窃。

4、遮阳功能：具有防紫外线照射、隔热、保暖、环保节能等多重功能。

89电站等周围）,产品都会10或11出现这种现象是因为信号电缆本身就是一条效率很高的辐射和接收天线，它造成的危害如下：1、造成很强的超标辐射：机箱内的电磁能量在电缆上感应出共模电压和电流，共模电流在电缆上流动，产生了共模辐射。

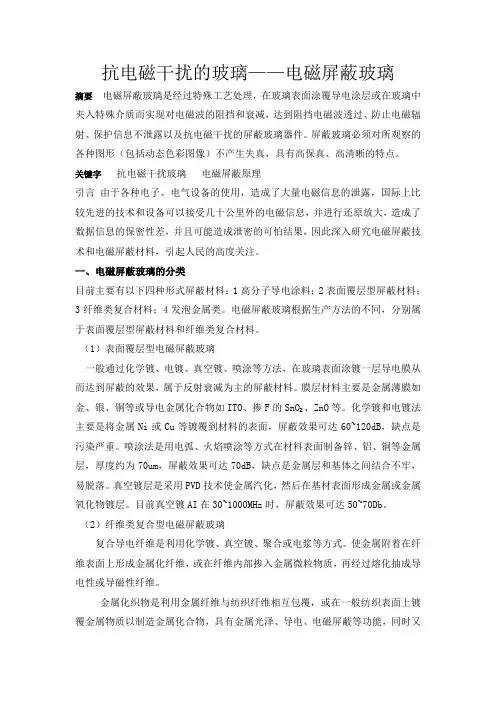

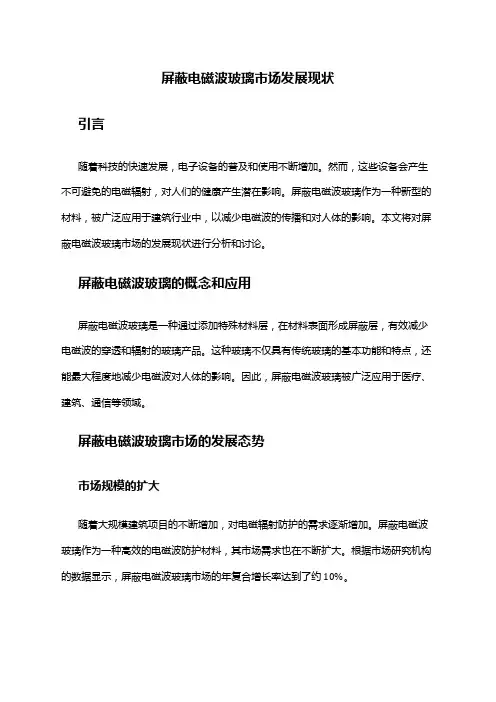

抗电磁干扰的玻璃——电磁屏蔽玻璃

抗电磁干扰的玻璃——电磁屏蔽玻璃摘要电磁屏蔽玻璃是经过特殊工艺处理，在玻璃表面涂覆导电涂层或在玻璃中夹入特殊介质而实现对电磁波的阻挡和衰减，达到阻挡电磁波透过、防止电磁辐射、保护信息不泄露以及抗电磁干扰的屏蔽玻璃器件。

屏蔽玻璃必须对所观察的各种图形（包括动态色彩图像）不产生失真，具有高保真、高清晰的特点。

关键字抗电磁干扰玻璃电磁屏蔽原理引言由于各种电子、电气设备的使用，造成了大量电磁信息的泄露，国际上比较先进的技术和设备可以接受几十公里外的电磁信息，并进行还原放大，造成了数据信息的保密性差，并且可能造成泄密的可怕结果，因此深入研究电磁屏蔽技术和电磁屏蔽材料，引起人民的高度关注。

一、电磁屏蔽玻璃的分类目前主要有以下四种形式屏蔽材料：1高分子导电涂料；2表面覆层型屏蔽材料；3纤维类复合材料；4发泡金属类。

电磁屏蔽玻璃根据生产方法的不同，分别属于表面覆层型屏蔽材料和纤维类复合材料。

（1）表面覆层型电磁屏蔽玻璃一般通过化学镀、电镀、真空镀、喷涂等方法，在玻璃表面涂镀一层导电膜从而达到屏蔽的效果，属于反射衰减为主的屏蔽材料。

膜层材料主要是金属薄膜如金、银、铜等或导电金属化合物如ITO、掺F的SnO₂、ZnO等。

化学镀和电镀法主要是将金属Ni或Cu等镀覆到材料的表面，屏蔽效果可达60~120dB，缺点是污染严重。

喷涂法是用电弧、火焰喷涂等方式在材料表面制备锌、铝、铜等金属层，厚度约为70um，屏蔽效果可达70dB，缺点是金属层和基体之间结合不牢，易脱落。

真空镀层是采用PVD技术使金属汽化，然后在基材表面形成金属或金属氧化物镀层。

目前真空镀AI在30~1000MHz时，屏蔽效果可达50~70Db。

（2）纤维类复合型电磁屏蔽玻璃复合导电纤维是利用化学镀、真空镀、聚合或电浆等方式。

使金属附着在纤维表面上形成金属化纤维，或在纤维内部掺入金属微粒物质，再经过熔化抽成导电性或导磁性纤维。

金属化织物是利用金属纤维与纺织纤维相互包覆，或在一般纺织表面上镀覆金属物质以制造金属化合物，具有金属光泽、导电、电磁屏蔽等功能，同时又保持纺织品原有的柔软性、耐弯性、耐折叠等特性，属于反射衰减或反射与吸收衰减相结合的材料。
