WGB-877微机备自投装置动作异常分析及防范措施

合集下载

一起备自投装置动作失败的原因分析及防范措施

一起备自投装置动作失败的原因分析及防范措施

一起备自投装置动作失败的原因分析及防范措施作者:刘华崔莉来源:《中国新技术新产品》2015年第14期摘要:备用电源自动投入装置(简称备自投)作为提高供电可靠性的重要措施,广泛应用在电网中。

本文针对乌北变电站35kV所用变电系统的备自投装置发生的一起拒动事故,进行原因分析和探讨,并提出改进意见,对于以后备自投装置的事故分析、技术改造及后期改扩建设计具有一定的借鉴意义。

关键词:备自投;所用变;接地;措施中图分类号: TM774 文献标识码:A合理的电网结构是电力系统安全稳定运行的基础,在实际的电网运行中,为简化电网结构及其继电保护的配置方式,一般遵循以下原则:宜采用环网布置开环运行;宜采用双回线布置,单回线—变压器组运行的终端供电方式。

如果取此类运行方式,电网结构简单,继电保护整定配合不会存在死循环和产生事故解列点的问题,但供电可靠性降低,当主供线路事故跳闸,可能会导致变压站失压。

因此,为保证电力系统的供电可靠性,220kV及以上电压等级的网络一般采用环形电网,110kV以下电压等级的网络采用备用电源自投入装置。

另外,备用电源自投装置也广泛的应用在所用电源(厂用电源)中,为变电站(发电厂)提供可靠的所用电源(厂用电源)。

目前,乌北变电站35kV站用系统备自投为北京四方CSC-246装置。

本文将以一起备自投失败导致站用0.4kVⅡ段母线失压的事故为例分析和探讨备自投的动作情况,并对备自投的接线提出改进意见和防范措施。

一、运行接线方式目前,乌北变电站由于主变没有投运,两路站用电源均为外线路供电,一路为35kV米北线接入带3号所用变,一路为35kV碱北线接入带4号所用变,两路电源互为备用(接线图如图1所示)。

正常情况下,3号所用变带0.4kVⅠ段运行, 4号所用变带0.4kVⅡ段及备用段运行,0.4kVⅡ段与备用段通过分段4052断路器死连接,分段断路器4051处于热备用状态,当任意母线失压时分段断路器4051会自动投入。

备自投误动作的故障分析

备自投误动作的故障分析
动作过程:
①1PT有压、2PT无压,I2无流:
a、电源失电或2DL偷跳,2#主变无故障,延时跳2DL,检2DL跳开后,合3DL;
b、2#主变故障,放电。
②1PT无压、2PT有压,I1无流:
a、电源失电或1DL偷跳,1#主变无故障,延时跳1DL,检1DL跳开后,合3DL;
b、1#主变故障,放电。
2.备自投系统常见故障情况说明
3.防止备自投系统误动作的措施
为提高备自投系统的安全性和可靠性,本文提出以下几点措施:
1)结合停电检修巡检,对继电器排查更换,加强控制电源的检查,定期对电压、时间继电器进行检查,提高灵活性、可靠性;
2)检查母联开关上备自投的位置是否正确,加强对备自投系统运行方式的管理;
3)针对10kV备自投装置的检无流定值和相关部门沟通,能否适当减小检无流定值,保障整个备自投系统的正常运行。
2.2母线故障引起备自投装置误动作
电力系统中,变电站主供线路出现故障时,终端变电站母线失压造成重合闸不成功,备自投误判系统启动条件被满足,导致母线电源自动切除,备自投动作,甚至造成反向输电。母线电压互感器断线,影响母线电压采集,备自投装置误判母线电压消失,破坏备自投系统启动条件。备自投系统合闸投入故障母线时,若无法快速切除母线故障段,会造成短路冲击或者保护越级造成两段母线停电。

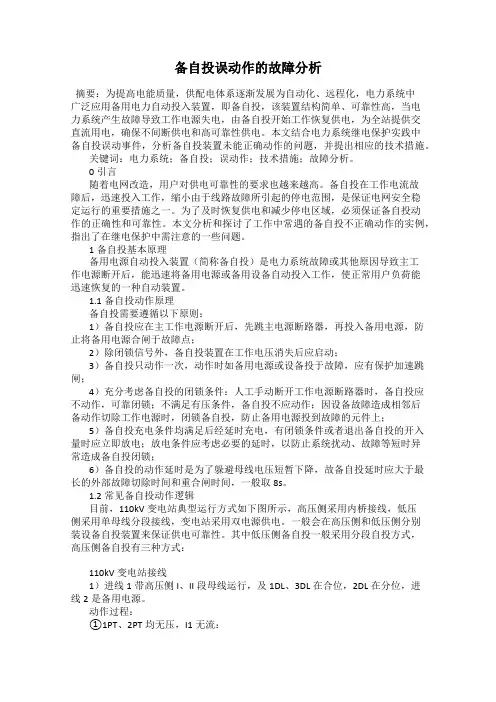

备自投误动作的故障分析
摘要:为提高电能质量,供配电体系逐渐发展为自动化、远程化,电力系统中广泛应用备用电力自动投入装置,即备自投,该装置结构简单、可靠性高,当电力系统产生故障导致工作电源失电,由备自投开始工作恢复供电,为全站提供交直流用电,确保不间断供电和高可靠性供电。本文结合电力系统继电保护实践中备自投误动事件,分析备自投装置未能正确动作的问题,并提出相应的技术措施。

备自投装置不正确动作的原因分析及对策

备自投装置不正确动作的原因分析及对策

5第11卷(2009年第8期)电力安全技术微机型的备自投装置体积小、重量轻且使用智能化,整定灵活,能满足电力系统安全运行的需要,已在我局的110kV 变电站广泛使用。

但从2006年大量投入运行以来备自投装置的正确动作率仅为81%。

地区电网实行环网布置,开环运行,备自投拒动就造成全站停电,严重影响电网的安全运行,因此分析备自投装置不正确动作的原因,采取改进措施,已成为保证安全、可靠供电的一个重要课题。

1备自投装置不正确动作的统计从2006年到2008上半年,备自投装置不正确动作5次如表1所示。

表1备自投装置不正确动作统计装置型号不正确动作原因次数闭锁回路误将装置闭锁,造成装置拒动2CSB21A 型线操作箱未清扫,造成闭锁回路绝缘击穿,路自投装置装置闭锁,造成装置拒动1PSP642型保护人员处理缺陷或拆线时,没将自投母联自投装置装置退出,造成装置误动22原因分析根据备自投装置近2年的动作情况看,造成备自投装置不正确动作的原因主要有:(1)闭锁回路存在的问题造成备自投的不正确动作。

备自投装置在运行中一旦有闭锁量开入,立即放电,备自投装置将不动作。

常规的开入闭锁量有:备用线路无压闭锁、手跳运行开关闭锁、母差闭锁等。

如桥形接线、线路开关配置有保护的备自投装置需要实现手动闭锁备自投功能时,需要对线路保护、主变保护进行大量改线并要增加外附继电器等,还需要主变、线路停电传动才能保证该回路的正确性,大大增加了回路的复杂性和传动的工作量。

而通过对各种不同型号的微机型备自投装置的原理、闭锁量的作用及运行操作的实际情况等多方面进行深入的探讨后发现,这些闭锁量均按以往习惯进行常规设置,实际上并不是备自投装置必要的闭锁量,完全可以将其简化或拆除。

()对备自投装置的预试没有明确的规定。

在一次事故调查中发现,装置操作箱里布满灰尘,闭宁金锋(邯郸供电公司,河北邯郸056002)备自投装置不正确动作的原因分析及对策锁回路绝缘降低,造成自投装置闭锁。

变电站备自投装置存在问题及改进措施

变电站备自投装置存在问题及改进措施

变电站备自投装置存在问题及改进措施变电站备自投装置是变电站系统的重要设备,主要用于电网调度控制,满足电网运行中的自投检修要求。

随着电网发展,变电站备自投装置的使用更加普遍,但是它也存在着一些问题。

本文将分析变电站备自投装置的存在问题及改进措施。

首先,变电站备自投装置的失灵率高,主要是由于它的设计及制造不合理造成的。

备自投装置的内部结构设计不当,使其不能有效利用空间,从而加大了装置的失灵率。

此外,由于变电站备自投装置的电子元件之间的同步问题也会导致装置的失灵率增加。

其次,变电站备自投装置的控制能力较差,这主要是因为它控制过程中的时间延迟问题,以及它控制范围的有限性所导致的。

另外,变电站备自投装置的维护也存在问题,当装置出现故障时,维修步骤比较复杂,耗时较久,由此也会影响变电站备自投装置的使用效果。

要改善变电站备自投装置的存在问题,首先应重视装置的设计及制造,尽可能满足空间要求。

另外,应当开发基于多传感器信息融合技术的新型装置,以提高装置的控制能力。

此外,变电站备自投装置的维护也应该精心设计,使它能够迅速恢复正常运行,从而提高系统的可靠性。

综上所述,变电站备自投装置的存在问题及改进措施应包括:重视装置的设计及制造,改善电子元件之间的同步问题;开发基于多传感器信息融合技术的新型装置以提高控制能力;合理设计装置
的维护等。

有效地实施上述措施,有助于保证变电站备自投装置的正常运行,进而保障变电站系统的安全可靠运行。

备自投装置不正确动作的原因分析及对策

备自投装置不正确动作的原因分析及对策

备自投装置不正确动作的原因分析及对策摘要:通过分析备自投装置不正确动作的常见原因,并制定相应的对策,使备自投装置避免拒动、误动,为提高电网的可靠性,减少用户停电时间作出积极作用。

关键词:备自投装置拒动误动对策Abstract:By analyzing the Self Input Device does not correct the common causes of action, and to develop appropriate countermeasures to prevent tripping, malfunction, to improve grid reliability, reduce outage time users make a positive effect.Keywords: Self Power Input Device,refused to move,malfunction,countermeasures1.引言随着我国人民生活水平的不断提高,人们对电力的需求越来越大,依赖程度越来越强,对电能质量的要求也更加严格,供电可靠性成为供电考核的重要指标。

因此,利用各种电气设备保证电源的不间断供电和提高供电可靠性成了现代供电企业供电工作的重要部分。

备自投装置通过供电网络系统自动装置与继电保护装置相结合,对供电网络提供不间断供电的经济而又有效的技术措施,是保证电网安全、稳定、可靠运行的有力技术手段,在现代供电系统中得到了广泛的应用。

不过受工作人员误操作、误碰及供电系统复杂性等因素的影响,备自投时常出现异常现象,影响着备自投装置的正常运行,出现各种不正确动作。

本文通过总结实践经验,分析备自投不正确动作的常见原因,并提出相关的解决办法。

2.备自投工作原理常见的备自投方式分为:进线备投和桥备投。

不管是进线备投还是桥备投,其动作逻辑均由三个部分组成:允许条件、闭锁条件、充放电逻辑。

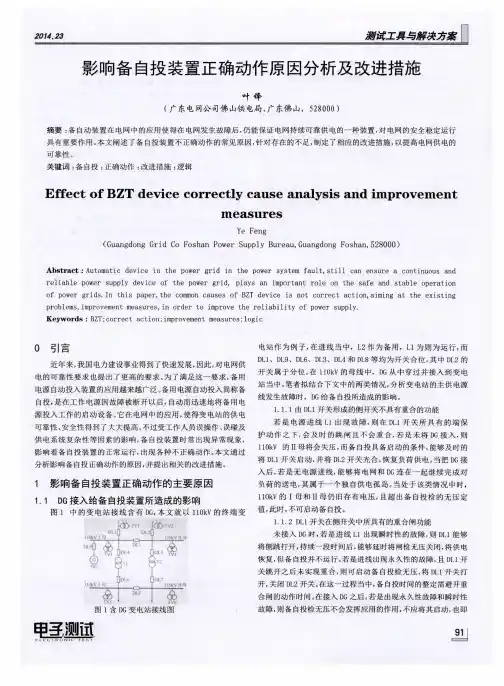

影响备自投装置正确动作原因分析及改进措施

影响备自投装置正确动作原因分析及改进措施
管理 , 有必 要通过云 计算技术来 实现这些功 能, 通 过 云 计 算 技 术
的应 用, 发挥其优势作用 , 可 以保证数字化城市建设的顺利进行 ,
确 保 城 市 的健 康 、 可持续发展 。
参考文献
[ 1 ] 吕剑亮 , 李伟 .中国数字化 城市发展模 式研究 [ J ] . 情报 科
5 结 束语
数字化城市建设是我 国城市的未来发展趋势 , 云计算技术 以
为数字化城 市的建设提供 了技术支 持与保 大到数据 支持和超 强 的计 算能力 , 有助于 教学水平 的提高 , 同时 其 自身所 具有 的优 势, 数字化城市建设过程 中要涉及海量数据 的存储 与复杂的数据 学生 的学习效率 也能得到 提升, 另 外 对 于 提 高 学 生 的 学 习 能力 、 障。 分析能力、 培 育培养高素质高水平人才也都具有重要 的意义。
公 式所 示 :
\ l l | | j l t
备 自投装置能够促使负荷进入到备用 的主变 当中。
3 结束语
备 自投装 置 目前 在 电 网 中 具 有 广 泛 的 应 用 , 能够 有 效 的促 进
经过 多次的减载 之后 , 能够得 出剩余 的总有功、 总 无 功 和 总
2 01 4 . 2 8
2 . 3 促进负荷情况 适应备 自投的逻辑改进
若是主供 电源 的进线 由于 故障而跳 开, 备 自投 能够 能够把 工 作 的母 线接到备用的 电源上 , 但会 出现负荷高于备用 电源 容量 的 问题 。 该类 问题 的存 在可导 致停 电的范围扩大 。 本文采 用 以下 的
两 台主变 的遥测信 息和符 合功率经变 电站 的二 次侧采样接
2 )当 s 1< S , 且S t n < S 1 ,S t ( n 一 1 ) > S 1 , 需 口处完成 采样操 作之 后 , 能够转 换为一 次侧有 的有 功功率 ( P 1 、 入备 自投装置运 行 ;( 在减载后的 S t n容量满足相关条件后停止 。 此 时, P 2 ) , 以及 无功功率 ( Q 1 , 、Q 2 ) 。 据此 可得 出总视载功率 S , 如以下 实施 n次减载 ,

备自投保护装置不正确动作实例分析及对策

备自投保护装置不正确动作实例分析及对策

备自投保护装置不正确动作实例分析及对策【摘要】备自投保护装置自大量投入运行以来的正确动作率并没有达到人们的期望值,为保证电力的可靠供应,本文对变电站典型备自投配置、备自投动作原理以及备自投判据及动作逻辑进行了简单的阐述,并且结合工程实例分析了备自投不正确动作的原因,提出了相关的对策,希望对相关工作有所帮助。

【关键词】备保护自投装置;不正确动作;实例分析;对策1.备自投方式110kV某变电站采用内桥式接线,正常运行时,两段母线并列运行,1条进线作为主供电源,另1条进线为备用电源,称之为进线备自投(方式1、方式2);若两段母线分列运行,每条进线各带1段母线,则2条进线互为备用电源,称之为分段备自投(方式3、方式4)。

2.备自投装置要求(1)当母线电压小于备自投装置检无压定值,且无压时间超出装置整定定值时,备自投装置应起动。

备自投装置时间定值的整定应与其相关的保护时间及线路重合闸时间配合。

(2)备用电源开关应处于热备用状态,备自投装置满足充电条件后充电,投入时应可靠动作,否则应予以闭锁。

(3)为防止将备用电源合闸于故障点,备自投在起动后应先跳开主供电源断路器,隔离故障点后,再投入备用电源。

(4)备自投装置引入进线断路器的手动跳闸(简称:手跳)信号作为自投闭锁量,防止自投于永久性故障。

当有手跳信号开入时,应立即放电,实现闭锁。

(5)备自投装置在收到闭锁开入或功能退出时应立即放电,充电条件均满足后经延时充电,正常情况下备自投装置只允许动作1次。

3.备自投判据及动作逻辑3.1 进线备自投以方式1的2号进线备用为例,分析备自投判据及动作逻辑。

1号进线作为主供电源正常运行,2号进线作为备用,即QF1、QF3在合位,QF2在分位。

当1号进线主供电源因故障或其他原因被切断后,备自投装置动作投入2号进线作为主供电源,且只允许动作1次。

为此对备自投装置设计了类似于线路自动重合闸的充电过程,只有在充电完成后才允许自投。

(1)充电条件:Ⅰ母、Ⅱ母三相均有压,且线路电压检查控制字投入时,2号线路Ux2有电压;QF1、QF3在合位,QF2在分位;无其他闭锁开入。

微机备自投装置特殊问题及防范措施探讨

微机备自投装置特殊问题及防范措施探讨
微 机 备 自投 装 置 特 殊 问题 及 防 范 措 施 探 讨
方 玉娜 ,夏 永 惠
( 国 网 重 庆 市 电 力 公 司 市 区供 电 分 公 司 , 重 庆 4 0 0 0 1 5 )
[ 摘 要] 针 对 变 电站 备 自投 装 置 实 际运 行 中的特 殊 问题 ,提 出相 应 的 防 范措 施 ,从 而确 保 变 电站 安 全 稳 定运 行 。
投采 用 了 负 荷 联 切 装 置 ,首 先 跳 开 主 变 中 压 侧 ,再 合 分 段 ,最 后联 切 线路 。为 避免 主 变 过 载 ,同 时减 少 对 联 切 线 路 的再 次 冲击 ,建议 在 跳开 主 变 中压侧 后 就 切 除 线 路 ,再 合上 分 段 开关 。对 于 长 期重 载 的 1 1 0 k V小 龙 坎站 ,建议 增
就 可 确保 一 台主变 跳 闸后 ,另一 台 主变 不会 严 重 过 载 。
三卷变压器的变 电站 ,若三个 电压等级均配置了备用电源 装置 ,则容易因保护、备 自投装置动作时限整定不 当而造 成保护装置误动作 。
( 8 ) 备自 投 与运 行 方 式 的 自适 应 问 题 。随 着 大 量 变 电
复合电压闭锁过流保护动作 ,跳开主变低压侧 6 0 1 开关 , 1 0 k V一段失压后 1 0 k V B Z T动作 ,合上 分段 6 2 0开关 , 再次对故障点造成冲击 ,电容器开关柜爆 炸 ,从而导致故
接 有 并 网小 电源 的变 电站 ,因变 电站 的进 线 电 源 可 能 来 自
两个不同的电源网络系统 ,备 自投装置动作后 自投在备用 线路上造成非同期并列会对小电源侧造成 冲击 ,此时应考
虑解 列 小 电源 线路 。
2 防范 措 施

WGB-877 微机备自投装置动作异常分析及防范措施

WGB-877 微机备自投装置动作异常分析及防范措施

WGB-877 微机备自投装置动作异常分析及防范措施摘要: 备用电源自动投入装置是当工作电源因故障跳开以后,能自动迅速将备用电源投入工作,从而使母线不失压的一种自动装置,简称备自投装置(BZT)。

本文简要的分析了备自投装置异常的原因,从动作原理、备自投不正确动作的原因、运行注意事项等方面论述了防止自备投功能异常的措施。

关键词:备自投可靠性1.事故经过某电厂2020年01月16日因#3高厂变低压零流I段动作导致#3主变跳闸, 在#3主变停电后,除380V 工作PC 6A段备用电源切换失败外,其余备自投均成功切换。

在检查380V工作PC 6A段BZT回路时,发现该段备用进线间隔的分支PT二次熔丝熔断、电压继电器K327烧毁,判断为电压继电器故障导致二次熔丝熔断,并发低电压报警闭锁BZT装置。

在更换了电压继电器和二次熔丝后进行BZT装置切换试验,装置切换成功。

该厂使用的是WGB-877微机备用电源自投装置,下文阐述该装置的动作原理、备自投不正确动作的原因及防范措施。

2.备自投工作原理备自投装置的原理结合图1说明如下:2.1充电条件:a)母线三相电压正常;b)进线一开关1DL在合位,进线二开关2DL在分为;c)当线路电压检查控制字投入时,进线2电压正常;以上条件均满足,经15秒后充电完成。

图1:该厂运行方式接线图2.2放电条件:a)2DL在合位;b)当线路电压检查控制字投入时进线二无电压(Ux2)经10s延时放电;c)有外部闭锁信号(闭锁投进线二开入);d)1DL、2DL的位置异常;e)母线TV异常;f)进线一拒跳;g)进线二自投动作;上述任一条件满足立即放电。

2.3动作过程:当充电完成后,当母线失压,Ux2有压,进线1无流,延时跳开1DL,确认1DL跳开后经延时合2DL。

如果启动跳1DL且1DL合位不消失,经5s延时报“自投进线一拒跳”、“备投失败”,同时备投放电。

如果启动跳2DL且2DL跳位不消失,经5s延时报“自投进线一拒合”、“备投失败”,同时备投放电。

备自投装置在现场应用中出现的问题及解决办法

备自投装置在现场应用中出现的问题及解决办法

备自投装置在现场应用中出现的问题及解决办法摘要:备用电源自动投入装置在电网中的应用,是保证其安全、稳定、可靠运行的有效技术手段,不过受电网运行方式的约束,备自投装置在电网中的应用常常会遇到一些问题,如负荷电源的影响等,这些问题干扰着备自投装置发挥其积极作用,甚至会产生负面效应。

本文对这些问题和解决方案进行了归纳和总结。

关键词:备自投电网实际应用解决方案1、引言我局66KV及以下系统电网为主要采用辐射形电网,为保证电网可靠运行,使电网在N-1的故障情况下能够不间断供电,电网接线一般采用一主一备双电源的接线形式。

采用备用电源自动投入装置,当主供电源发生故障时,备用电源自动投入,从而立即恢复对用户的供电,是一种保证可靠供电的经济而又有效的技术措施。

但受电网运行要求的约束,备用电源自动投入装置在电网中的实际应用常常会遇到一些问题,下面我将遇到的问题及解决方法作一简单介绍。

2、线路备自投受负荷电源影响问题及改进措施(1)我局220KV变电站内为防止220kV母线因故失压造成变电站全停事故均装有66kV线路备自投装置,但由于挂在66kV母线上一些小电源线的影响,在220kV母线失压后66kV母线仍存在很高电压,备自投装置出现拒动,低周保护动作切负荷,造成大面积停电事故的发生,下面我将遇到的问题及解决方法作一简单介绍。

(2)处理负荷电源影响线路备自投装置可靠动作的方法,备自投装置非正确动作原因是备自投装置受负荷电源影响电压判据不满足动作条件,因此与厂家联系后决定更改备自投动作逻辑,采用当故障发生后通过控制字的投退判断主变二次是否在开位,备自投动作先切除电源线,排除负荷电源的影响,再通过电压判据合系统联络线,实现电源的正确切换。

(3)自动捕捉同期式备自投装置现场的应用,自动捕捉同期备自投装置具有电压快速检测同期合闸的功能。

当母线失去系统电源时,母线电压仍然较高,此时可以把小电源-母线等值为一个系统,而备用电源等值为一个系统,区别仅仅是前者可能是一个不稳定的系统,即频率可能降低、电压可能下降,与大电源系统的等效功角在变化,而后者是一个恒定频率和电压的的系统。

变电站备自投装置存在问题及改进措施

变电站备自投装置存在问题及改进措施

变电站备自投装置存在问题及改进措施变电站备自投装置是一种重要的保护装置,在变电站中发挥着重要作用,但是由于技术的限制,备自投装置在运行中也存在着一些缺陷和问题。

本文从原因分析、影响因素、改进措施方面对备自投装置的存在问题进行了深入探讨,为该装置的开发改进和安全稳定性提供了依据。

一、备自投装置存在问题成因分析1、技术问题。

备自投装置是一种相对复杂的系统,现在其主要技术层面尚处于探索状态,尚未形成完全规范,而技术规范的不统一,导致变电站备自投装置的技术参数、性能参数及使用方法等多方面存在了差异,这种差异在一定程度上也导致了备自投装置的效率低下和稳定性不足的问题。

2、维护问题。

备自投装置维护质量较差,存在操作人员技术水平不高,保养不及时,设备缺乏科学管理等多项原因,无法及时有效的发现、解决装置及电子影响因素,也就是备自投装置存在的缺陷,由此导致备自投装置的稳定性和可靠性问题。

3、物质条件问题。

备自投装置受到外部物质条件的较大影响,严重的气温变化、雨、雪等天气因素,会对该装置的运行产生不利的影响,使得装置的稳定性下降,从而影响装置的实际运行效果。

二、备自投装置存在问题的影响因素1、影响变电站的安全和稳定。

备自投装置是变电站安全和稳定运行的关键组成部分,若装置性能较低、延误率较高,将会影响变电站的安全和稳定运行,影响系统电气性能,极有可能造成电网故障。

2、影响变电站的管理。

备自投装置的存在问题将会影响变电站的正常运行,延误装置的保护动作,增加变电站的安全隐患,也会影响变电站的运行管理,减少变电站的正常运行效率。

三、备自投装置改进措施1、技术改进措施。

加强变电站备自投装置的技术研究,及时掌握国内外新技术,结合电力行业的实际应用,研制出更加高效、稳定、人性化的装置,以满足负荷变化快、变化幅度大等现代变电站的要求。

2、维护改进措施。

制定变电站备自投装置的技术和维护标准,提高技术人员的素质,建立及完善定期维护制度,加强装置的管理、保养工作,实现装置的安全稳定运行。

备自投装置回路设计存在风险分析与管控措施

备自投装置回路设计存在风险分析与管控措施

备自投装置回路设计存在风险分析与管控措施【摘要】近些年来,深圳电网装设了大量的备自投装置,这些装置为提高分区站点的供电可靠性发挥着重要的保供电作用。

微机型备自投装置也已日趋成熟,可以通过各类电气量自动识别运行方式,并根据不同的运行方式实现不同的设备功能。

但不同建设时期,不同的厂家,不同的设计原则和逻辑功能设计,各个保护厂家在备自投装置上存在较大的设计差异,给备自投装置的运行管理工作带来较大的难度和较多的危险点,因此将备自投装回路设计统一标准化,对回路设计存在的风险分析和管控有现实需求意义和必要性。

【关键词】备自投;风险;管控1.压板回路风险分析与管控措施风险点:备自投装置运行操作现场压板布局、标示不明确或错误,造成误操作。

1.1 风险分析备自投装置因接入间隔通常较多,所涉及的功能压板、出口压板及检修压板繁多,而这些压板的投退都可能直接影响到备自投装置的逻辑判别及出口动作,所以在压板布局、标示不明确或错误的情况下,误投退相关压板,都可能造成备自投放电或动作失败。

1.2 管控措施1.2.1 规范压板编号压板编号应采用双重编号,并反映压板的顺序、对应的装置或对象、功能等。

对于各类型压板应采用不同的编号相区分,其中:(1)如总功能压板和检修压板等决定装置功能投退和充电方式控制、元件状态判别用的压板,建议使用的压板编号为“FLP”。

(2)对于装置的跳闸出口压板,则建议使用的压板编号为“TLP” (其中T 代表的就是“跳闸”的意思)。

(3)对于装置的合闸出口压板,则建议使用的压板编号为“HLP” (其中H 代表的就是“合闸”的意思)。

(4)对于备用压板,则建议以中文名称“备用压板”进行标识。

1.2.2 规范压板布局保护压板根据其功能作用,可大体分为功能压板和出口压板两大类,而根据其功能归类后进行合理的布局配置,有助于现场工作人员清晰、准确的进行压板操作,从而降低了误投退压板所造成的风险。

根据现场运行经验,建议其布局配置如下:第一行:功能压板,包括:总功能压板、单元检修压板、母联检修压板、旁代压板等;第二行:跳闸出口压板,包括:单元跳闸出口压板、母联跳闸出口压板、旁路跳闸出口压板等;第三行:闭重出口压板,包括:单元闭锁重合闸压板、旁路开关闭锁重合闸压板;第四行:合闸出口压板,包括:单元合闸出口压板、母联合闸出口压板;第五行:备用。

备投未动作成功事故原因分析及解决措施

备投未动作成功事故原因分析及解决措施

备自投装置动作不成功的原因分析8月28日15∶07 110kV武通线线路故障(#14杆A、B相悬瓶、#15杆A相跳线瓷瓶击伤),始通变110kV武通线164开关距离Ⅰ段保护动作跳闸重合闸成功;城关变110kV武通线106开关纵联保护动作跳闸重合闸(检同期)动作不成功,城关变110kV备自投装置动作不成功。

9月9日组织生技部和检修部技术人员到现场进行专项备自投装置检查工作,经过两天的现场分析和试验查明110kV城关变备自投装置动作不成功的原因是由于逻辑判据错误造成的。

现将具体情况通报如下。

一、故障前运行方式城关变通过110kV武通线、集通线与集贤变联网运行,110kV 旧武线对侧充电城关变侧104开关热备用,东留电站未开机,110kV武通线负荷为始通变送城关变2512kW,当时天气情况狂风暴雨并有打雷。

备自投方式为110kV武通线运行,110kV旧武线104开关备投。

—1—始通变110kV母线二、故障经过分析1.故障概况8月28日15∶07电网110kV武通线#14杆~#15杆遭受雷击,造成始通变110kV武通线164开关跳闸、重合闸(检无压)动作成功;城关变110kV武通线106开关跳闸、重合闸(检同期)动作不成功;15∶22城关变110kV武通线106开关转运行对110kV母线送电。

2.保护动作情况(1)始通变侧武通线164开关RCS-941B保护动作情况2009-08-28 15∶07∶51.563始通变110kV武通线164开关距离Ⅰ段、纵联距离、纵联零序方向保护动作跳闸、重合闸(检无压)动作成功,故障测距5.0km、故障相别AB相,保护动作—2—正确。

(2)城关变侧武通线106开关RCS-941B保护动作情况2009-08-28 15∶07∶52.468城关变110kV武通线106开关纵联距离动作、纵联零序方向保护动作跳闸、重合闸(检同期)动作不成功,故障测距58.4km、故障相别AB相,保护动作正确。

智能变电站备自投装置异常的分析及改进措施

智能变电站备自投装置异常的分析及改进措施

智能变电站备自投装置异常的分析及改进措施摘要:在电力系统的运行过程中,备自投装置的使用具有重要作用,能够维持电力系统运行可靠性与连续性。

在智能变电站中,分析备自投装置出现的异常情况。

针对相关现象,提出与之相对应的改进措施,确保备自投装置能够处于安全、稳定地运行状态,并为电力系统提供支持,以便保障供电环节的安全性。

关键词:智能变电站;备自投装置;异常分析;改进措施引言:在智能变电站中,所涉及的备自投装置,其参数具有复杂性,可能会产生误动等异常现象,不利于维护电网的安全运行。

为确保电网运行可靠性,需要结合备自投装置的异常情况予以分析,确保改进措施的使用具备实效性,能够有效解决智能变电站中备自投装置缺陷问题。

1.智能变电站备自投装置异常分析在备自投装置发出跳闸命令时之后,待84毫秒后,测控装置能够接收关于开关跳闸的位置,并认为500开关跳闸动作正常。

在智能终端中,所发出的开关变为GOOSE报文为正常状态。

然而,在备自投装置发出跳闸命令,时间为2分10秒后,备自投装置接收到开关的分闸位置。

分析备自投装置跳闸失败的原因,主要是由于备自投装置接收500开关机GOOSE报文异常所导致。

在现场检查过程中,针对备自投装置,可以采用直采直跳的接线方式,从光纤通道、光纤模块等硬件入手,在排除故障之后,可以认为软件系统中存在故障。

通过抓取网络报文,在对其进行分析时,报文分析软件显示合智一体装置。

在发送网络报文时,由各自头装置接收,但存在大量的丢包现象[1]。

在智能变电所中,一般都需要一次两次供电,一次作主供,一次作热备。

在主馈线发生故障跳闸时,与备自投设备有关的操作,将后备线路自动投入运行。

为使用者提供电力时,能保证电力供应的连通性。

但是,如果线路出现故障,很可能会造成主变压器跳闸等情况,从而造成备用自投失败。

在备用自投设备中,它具有很强的自投能力,当出现单个电源断电时,它可以自动地投入电力,保证用户的供电。

但是,由于负载的限制,造成了很大一部分负载被切断,不能保证整个用户的电力供应。

备自投装置不正确动作的原因分析及对策

备自投装置不正确动作的原因分析及对策
之间。 管,爆管处冲出的高压高速蒸汽冲刷对 面
的水冷壁管 , 也将使对 面大量水冷壁管大 面积爆管 , 以水冷 所
壁管爆 管后继续运行危害巨大。
电” 信号送达监控 系统 , 当备 自投充 电信
( 下转第 8 3页)
圈 2. 第4 ) 05 1期 1( 5 2总
分析 与应用
GUANG XI AN YE DI
店 谍 它
上 部 89 1、11 、 、0 1 、2号管 的工质 的流量 相
应更少 , 管壁温度会更高。爆管后 , 大量工 质从泄漏点喷出 , 压制住烟气 , 使烟气 拐弯
备 自投 的动作条件 , 这时备 自投装置发生误动 。
3 . 备 自投装置二次回路包括信号 回路 、母线及进线 .2 2 电压回路 、 进线 电流 回路 、 跳合进线和分段开关 回路 。工作人 员在备 自投装 置上二次 回路作业时 ,如果没有将备 自投保护 退出 , 误碰或者误接二次接线 , 特别是误短接备 自投跳 电源 回
●一
下 联 箱
图 1 1 图 1 2
个小时 。
在运行中水冷壁管爆管 ,如果没有及 时发现并进行处理 ,将使与爆管相邻 的水
冷壁 管得 不 到充分 的冷 却而 相继 超温爆
2 现场核对爆管 的水冷壁管位置 ,爆管是在前墙水冷 I 4 壁管下联箱到 中间联箱之间 ,处在测点 3 8 1 号管 到 3 7号管 5
闭锁条件 、 充放 电逻辑。而这三个部分 的组成均需满足备 自投 的基本原则 , :1 只有原工作电源所 在开关确实被 断开后 , 即 () 备用 电源才能投入 ;2 主变后备保护动作均应闭锁相应等级 () 的备 自投装置。这主要是考 虑到 出线故障而出线保护拒动 , 引 起 主变后备保护动作切除 主变 而造成母线失压时 ,应 闭锁对 应 电压等级 的备 自投 ;3 手动分 闸切 除工 作电源时 , () 应闭锁

一起备自投装置动作失败的原因分析及防范措施

一起备自投装置动作失败的原因分析及防范措施
动条 件共 有 四个 :
本套 备 自投 装置 的启 生4 号 所用 变 进线 失压 ,则不 会影 响备 自 投 的正确 动作 。 为 防 止这 种 现 象 的 发 生 ,可 将 备 用 1 备 自投 压板投 入 。
2 装 置控 制字投 入 。
电源 有 压 采集 量 由相 电压 改 为线 电压 。
3 4 0 0 3 断路 器 、4 0 0 4 这 样 ,当 发 生单 相 接 地 时 ,虽然 相 电压 断路 器 在合 位 ,4 0 5 l 断路 降 低 ,但 线 电压 却 不 会 改 变 ,从 而 能 在
图 2内桥 形 式接 线 的备 自投 方式
器在 分位 。
发 生 单 相 接 地 时 保 证 备 自投 的 可 靠 动
线I l } I 妻
l 街 瓣 rl
Q 一
线 髀 l f (


( 魄 髂 2
( e I
I D 跺 L l 囊 挺 蓥 霎
l 静蝣毁 黧
P T
羹 囊 2 线 D 路 L
2誊 | f : l 筑
为 防止P T 断线 时备 四、存在 问题及 防范对 策 自投 误 动 ,装 置取 线 路 电 由于 本 站备 自投 在 设 计 时 只采 取 了 流作 为 母线 失 压 的闭 锁判 八 路 电压 回路 : I、 Ⅱ母 三 相 电压 及 高 据 。是 否 是 由于线 路 电流 压侧 进线 的A 相 电 压 。这 种接 线存 在 以下 过小 造成 装置判 断为 P T 问题 :对 于3 5 k V系统 ,线路 某 一 相 发生 断 线 而闭 锁 ?这 是重 点 怀 接 地 时 ,不会 立刻 跳 开 断 路 器 ,而是 允 疑 的一 项 原 因 ,但调 出报 许 非 正常 运行 一 段时 间 。如果 出现在 3 号 表显 示 事 故前 电流值 均 正 所 用 变进 线 A 相 接地 的期 间 内发 生 4 号所 常。 用 变 进 线 失 压 ,就 会 造 成 前 面所 说 的备 ( 二 ) 装 置 启 动 条 自投 动作 失败 的情 况 ;如 果 出现 了在 3 号 所 用 变进 线 B 相 或 c 相 接 地 的期 间 内 又发 件不 满 足

备自投装置没有正确动作的技术分析与预防

备自投装置没有正确动作的技术分析与预防

备自投装置没有正确动作的技术分析与预防摘要:文中对某110kV变电站备自投装置没有正确动作,致使该站全站失电的一起事故进行技术分析,并提出相应防范措施以减少类似情况引发的变电站全站失压事故。

关键词:备用电源自动投入装置;技术分析;预防 1 引言备用电源自动投入装置是当工作电源因故障断开以后,能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去,从而使用户不至于被停电的一种自动装置,简称备自投装置[1]。

2011年3月27日,220kV某变电站110kV某1线线路开关跳闸,重合闸动作成功;110kV某变电站110kV某2线路开关跳闸(以上提出的220KV某变电站110KV某1线是该110KV变电站的电源进线),该站110kV备用电源自投装置没有正确动作投入110kV某3线路开关,该站全站失电,运行人员赶到现场后恢复供电。

2 事故情况2.1事故经过2011年3月27日晚某地区遭遇雷暴雨天气,22时16分110kV某2线线路故障,220kV某变电站110kV某1线开关距离保护I段动作跳闸,BC相间故障,重合成功;110kV某2线开关线路保护距离保护I段动作跳闸,不重合(运行方式不投重合闸)。

110kV备用电源自动投入装置没有正确动作投入110kV某3线开关,致使该站全站失电。

2.2事故后果该变电站为该地区枢纽变电站,一旦发生全站失压事故将导致该地区发生电网大面积停电,多家重要用户和居民用电将失去,后果很严重。

2.3事故处理在查明故障原因后,保护人员更换接点,且改为采取双接点并联接入的方式,并申请调度分合开关,确认开关跳位开入正确符合实际开关位置,该备自投装置现已正常投入运行。

3 技术原因分析110kV某2线线路保护动作情况正确,其中110KV变电站侧保护动作是由35kV某线568开关联接的电厂线路短路引起的,而且对于568开关和主变501、502开关来说是其保护范围反向故障,故保护不动作。

该站恢复运行后虽然某2线线路又发生过两次故障跳闸,由于电厂尚未恢复并网,故该站某2线线路开关没有动作跳闸。

一起备自投装置异常的分析及改进措施

一起备自投装置异常的分析及改进措施

运行与维护Operation And Maintenance电力系统装备Electric Power System Equipment2019年第23期2019 No.23146丨电力系统装备 2019.23备自投装置在电力系统出现故障或者电网电压端失压之后,可以快速将备用电源自动投入,让原本失压的负荷可以在短时间之内恢复供电。

为满足变电站供电在可靠性方面的需求,缩减单电源供电风险出现的可能性,保证电网整体安全运行,对新建或改造35 kV 以上变电站均需配置备自投装置。

在实际应用过程中,如何对备自投装置异常情况进行合理分析,使其对系统运行提供良好的保障,值得广大电力工作者更为深入的探索。

1 常规备自投装置动作的基本要求为使备自投装置充分发挥其应有的作用,要求其动作满足以下几个方面的要求:(1)当备自投装置经过检测,确定工作电源已经断开之后,备用电源才可以被允许投入使用。

在运行设备无电压通过之后,备自投装置会利用保护动作先将动作电源开关跳开,在确定开关已经完成跳开动作之后,分析工作电源中的电流是零,随后将备用电源投入工作状态。

(2)为防止由于工作母线引出线出现故障而造成电压下降,备自投装置需要具备延时保护功能,并且延时时限需要超过最长外部故障的切除之间,在经过延时时间之后,使工作电源开关跳开。

(3)备自投装置需要具备自动锁闭功能。

为避免备用电源投入故障设备,需要对备自投装置配备相应闭锁功能,其主要目的在于防止系统自动将备用电源投入到故障设备中,从而扩大故障的实际范围。

当母线或设备出现失灵动作时,向备自投装置发送闭锁信号,便会使装置动作自动停止。

(4)备自投装置需要具备手动或遥控操作电源开关的功能,使工作电源开关相应的继电保护器当作备自投输入开关量,在工作人员对工作电源开关加以操作的过程中,KKJ 会发信,将备自投装置动作闭锁。

(5)在装置对备用电压进行检测,发现没有电压的情况下,相应逻辑功能不会出现动作。

备自投动作行为分析与防范措施

备自投动作行为分析与防范措施

大 大 提 高供 电 可 靠性 的 一 种 自动 装置 。
2 备用电源 自 投 装置基 本要 求
依据 《 继 电保 护 和 安 全 自动 装 置技 术 规 程 》 G B 1 4 2 8 5 — 9 3 中的 相 关 规 定 , 结 合 实际 , 备 自投 装 置应 满足 下列 基 本要 求 :
这 项技 术 的 使 用 与 推 广 带 来 一 个 更加 广 阔 的 前 景 . 现今 . 已经 相 互 结合 . 可 以推 动 自动 化 系统 整 体 的 智 能控 制 的发 展 。
4 结束语
在 一 定 程 度 上 , 电 力 系统 发 展 的水 平 高低 能 够 体 现 国 家
的经济水平 , 使 用 电 气 自动 化 技 术 , 对 全 面 改造 电力 系统 、 实
特 定的 技 术 使 用 标 准 。 我 国研 究 人 员 在 不 断推 动 电 气 自动 化
使 用 的过 程 中 , 应 该 主 动 把 技 术 不 断 向 国 际化 的 标 准 靠拢 , 给
根据 I EC 6 1 8 5 0的 标 准 . 进 行 电气 综 合 相 关 自动 化 系统研 究 开
备 将 失去 电 源 。 从 而使 正 常供 电方 式 遭 到 破 坏 , 给 生 产 和 生 活
造 成 不 同程 度 的损 失 。 为 了减 少损 失 , 保 证 用 户 不 间 断供 电 ,
在 电 力 系统 中 广泛 采 用 了备 用 电 源 自动 投 入 装 置 。 备 用 电源 自动投 入 装 置 ( 简称 备 自投 或 B Z T装 置 ) 是 当工
( 1 ) 工 作母 线 失压 时备 自投 装 置 应 能 动作 ; ( 2 ) 工 作 电 源 先切 , 备 用 电 源后 投 ; ( 3 ) 备 自投 装 置 只动 作 一 次 , 动 作 时应 发 出信 号 ;
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

WGB-877微机备自投装置动作异常分析
及防范措施
摘要:备用电源自动投入装置是当工作电源因故障跳开以后,能自动迅速将备用电源投入工作,从而使母线不失压的一种自动装置,简称备自投装置(BZT)。

本文简要的分析了备自投装置异常的原因,从动作原理、备自投不正确动作的原因、运行注意事项等方面论述了防止自备投功能异常的措施。

关键词:备自投可靠性
事故经过
某电厂2020年01月16日因#3高厂变低压零流I段动作导致#3主变跳闸, 在#3主变停电后,除380V 工作PC 6A段备用电源切换失败外,其余备自投均成功切换。

在检查380V工作PC 6A段BZT回路时,发现该段备用进线间隔的分支PT二次熔丝熔断、电压继电器K327烧毁,判断为电压继电器故障导致二次熔丝熔断,并发低电压报警闭锁BZT装置。

在更换了电压继电器和二次熔丝后进行BZT装置切换试验,装置切换成功。

该厂使用的是WGB-877微机备用电源自投装置,下文阐述该装置的动作原理、备自投不正确动作的原因及防范措施。

备自投工作原理
备自投装置的原理结合图1说明如下:
2.1充电条件:
母线三相电压正常;
进线一开关1DL在合位,进线二开关2DL在分为;
当线路电压检查控制字投入时,进线2电压正常;
以上条件均满足,经15秒后充电完成。

图1:该厂运行方式接线图
2.2放电条件:
2DL在合位;
当线路电压检查控制字投入时进线二无电压(Ux2)经10s延时放电;
有外部闭锁信号(闭锁投进线二开入);
1DL、2DL的位置异常;
母线TV异常;
进线一拒跳;
进线二自投动作;
上述任一条件满足立即放电。

动作过程:
当充电完成后,当母线失压,Ux2有压,进线1无流,延时跳开1DL,确认1DL跳开后经延时合2DL。

如果启动跳1DL且1DL合位不消失,经5s延时报“自投进线一拒跳”、
“备投失败”,同时备投放电。

如果启动跳2DL且2DL跳位不消失,经5s延时报“自投进线一拒合”、
“备投失败”,同时备投放电。

如果启动跳2DL且2DL在合位,经100ms延时报“备投成功能”。

备自投装置异常的原因
备自投装置的使用不仅提高了厂用电系统的可靠性,而且缩短了人工倒闸操
作的操作时间,保证机组能尽快恢复。

但受到人因误操作、误碰、逻辑设计缺陷、定值整定不合理等原因的影响,备自投装置经常出现不正确动作的现象,影响备
自投装置的可靠运行,进而影响机组的安全运行。

原因主要由以下几点:
3.1由于运行人员操作不规范,在操作备自投功能投退压板时有误投闭锁压
板或漏投“合进线二”或“跳进线一”压板的情况发生。

闭锁压板一旦投入,备
自投装置立即放电,备自投装置将不再动作,造成事故状况下备自投拒动。

3.2闭锁回路误开入。

继电保护人员在备自投装置没有退出的情况下,直接在备自投装置上工作,
容易误碰二次接线回路,使得闭锁条件误开入到备自投装置,因一旦有闭锁信号
开入,备自投装置立即放电,备自投装置将不再动作,造成运行情况下备自投拒动。

也有可能因误碰或误短接备自投跳闸回路,使备自投动作条件满足,使得备
自投误动。

3.3定值整定错误。

虽然备自投装置的原理简单,若设置的整定值不正确,容易使备自投逻辑误判,造成备自投装置拒动或者误动。

尤其低压厂用电源BZT装置保护动作时间应
该在高压工作电源快切装置动作时间上增加一个△t级差,不然备自投装置的动
作将失去意义。

严重时因工作母线失压到备用电源投入为止,中间有1.5~2s时
间的停电,将扩大事故范围。

3.4电压回路断线,负荷电流太小,备自投不受电流闭锁而发生误动。

防止备自投装置误动的措施
4.1排查、梳理备自投的启动、闭锁条件及逻辑关系。

排查各个备自投装置逻辑存在的安全隐患,利用机组停役、消缺的机会尽快
整改,对新、改、扩建项目的备自投装置要严格按照统一标准配置。

4.2备自投整定要遵守保护定值整定原则。

4.3运行值班人员要按照巡检要求对备自投装置进行检查,尤其要注意装置
的充电装置。

当发现有告警或异常信号时,应及时汇报,并通知专业检修人员处理。

4.5新安装的备自投装置投入使用前,应进行备自投装置的实际带断路器跳、合闸试验,验证备自投装置功能的闭锁、跳闸回路的正确性。

4.6利用机组消缺或检修的机会进行备自投装置试验。

4.7加强对运行人员、检修维护人员在备自投方面的技术培训。

熟悉备自投
动作的原理,掌握备自投安全风险。

运行人员应该按照操作票流程规范操作、防
止漏项、错项。

4.8备自投闭锁应有实现手动跳闸闭锁及保护闭锁的功能,当母线有故障时,备自投不应动作。

4.9需要停用备自投装置时,应先退出装置出口压板,再退出装置直流电源,最后退出装置交流电源;装置投运时,操作顺序相反。

结束语
目前微机备自投装置已经在电厂、变电站大范围应用,但实际应用中运行人
员仍需要密切监视DCS等监控后台反映出来的备自投异常事件、故障信息等信号,便于及早发现问题并处理。

参考文献:
【1】张利,备自投保护在电厂应用中存在的问题及解决方案第十二届全国石油和化工电气年会学术论文集 2011
【2】WGB-877微机备用电源自投装置技术说明书。
