备自投动作不成功事故处理 共78页
备自投装置故障分析及处理
备自投装置故障分析及处理作者：周志艳来源：《中国新技术新产品》2014年第17期摘要：本文通过一起主变跳闸事故，从事故现象及保护动作情况分析，查找10kV分段备自投装置未动作原因，经过故障分析，提出相应的解决办法，从而保证10kV分段备自投装置能够正确动作，确保电网安全可靠稳定运行。
关键词：分段开关；备自投；电压；分段开关；跳闸中图分类号：TM76 文献标识码：B随着电网的迅速发展壮大，庞大复杂的电力系统网络已逐渐形成，对电力用户供电的可靠性、连续性要求越高，电力安全生产对国民经济越来越发挥着先行军的作用。
本文通过一起某110KV变电站#2主变跳闸后，深入分析了10KV分段备自投装置未动作的事故原因，提出相应的解决办法，成功实施整改后得到了现场可行性验证。
1 事故经过1.1 事故前运行方式某110kV变电站由06开关送110kVⅡ段经03开关送110 kV I段，04开关热备用，05、07开关运行；01开关送#1主变，31开关热备用，51开关送10kVI段；02开关送#2主变，32开关送35kVII段经33开关送35kVI段，52开关送10kVII段，81开关所接电容器组运行，53开关热备用。
1.2 事故经过2013年3月12日6时46分1.777秒，#2主变电流差动保护B、C相动作，差动保护开口，跳02、32、52开关，81开关欠压保护动作跳81开关，#2主变压器及35KV、10KV分段备自投装置发“切换开入出错”报文，备自投闭锁信号发出，根据现场运行方式，当时备自投装置的运行方式为10KV分段备自投方式，现场实际运行情况是10KV分段备自投未动作。
2 现场检查情况及分析2.1 一次设备情况检查#2主变35KV出口支柱瓷瓶C相有明显放电痕迹，属于#2主变差动保护范围内故障。
2.2 继电保护动作情况及分析#2主变保护装置所采到的故障电流：Idb=4.951A、Idc=4.950A，而差动电流定值为Id=1.67A，差动保护动作正确、可靠。
一起35kV备自投不正确动作事件分析
一起35kV备自投不正确动作事件分析摘要：本文重点分析了某110kV变电站一起35kV备自投不正确动作事件，并对备自投不正确动作的原因进行了分析探讨，提出了相应的防范措施。
关键词：备自投、备自投闭锁、分析1 事件简况2012年3月14日，某110kV变电站35kVⅠ母电压异常，Ua=34.55kV，Ub=1.68kV，Uc=35.58kV，3Uo=34.98V，现场大风。
变电站后台监控机发“35kVⅠ段母线电压互感器二次空开跳闸”信号，同时35kVⅠ母电压显示：Ua=34.68kV，Ub=1.66kV，Uc=0kV，3Uo=35.41V。
地调根据小电流选线装置判断条件对某一35kV出线检跳后，35kVⅠ母A、B相电压恢复正常，C相电压为0。
现场人员检查发现35kVⅠ段母线保护C相二次空开跳闸，无法合上，接下来的检查中，在现场人员断开了35kVⅠ段母线保护A、B相二次空开后35kV备自投装置动作跳开1号主变35kV侧301断路器，合上35kV分段312断路器。
后经专业人员检查发现35kVⅠ段母线电压互感器低电压监视器继电器击穿，解脱后电压恢复正常。
2 变电站运行方式该110kV变电站两台主变运行，1、2号主变容量均为50MV A，110kV、35kV 及10kV侧均分列运行，三侧备自投装置均投入运行，35kV及10kV母线上各出线断路器均正常运行，接线简图如下：图1 变电站接线简图3 备自投动作原理该变电站35kV备自投装置型号为NSR641RF分段备自投保护测控装置。
对于该站35kV分段备自投充电条件需要同时满足以下五项：1、301、302断路器均处于合位，且为合后位；2、312断路器处于跳位；3、分段备自投的软、硬压板均处于投入位置；4、无闭锁分段备自投条件；5、35kV Ⅰ、Ⅱ母均满足有压条件。
35kV分段备自投充电逻辑图如下：图2 35kV分段备自投充电逻辑图该站35kV分段备自投动作跳开1号主变35kV 侧301断路器，合上35kV 分段312断路器的条件应同时满足以下五项：1、35kV Ⅰ母满足无压条件；2、35kV Ⅱ母满足有压条件；3、301断路器电流值小于进线无流电流定值；4、分段备自投充电正常，CD=1;5、无闭锁分段备自投条件；对应的35kV分段备自投动作逻辑图如下：图3 35kV分段备自投动作逻辑图该站35kV分段备自投放电条件只要满足以下六项中的任一项，备自投即放电：1、35kV Ⅰ母或Ⅱ母满足无压条件，且持续时间大于分段备自投放电时间TFD；2、301或302断路器经人工断开；3、分段备自投的软压板或硬压板处于退出位置；4、有闭锁分段备自投条件；5、在分段备自投动作过程中，有断路器拒跳或拒合；6、备用电源312断路器合上。
10kV备自投误动作事故分析及改进措施
９ ／ ３ ０ ／ ＝ ．５ ０ （ ０ ０ ５） ０ １ Ａ
５解决 方 案 经过 调 度 对该 变 电站 １ｋ ０ Ｖ负 荷性 质 的 分析 ， 最后 将检 无流 定值重 新整 定 为 Ｏ１ 。 ． Ａ 备 自 定 值不 仅仅 整定 需要 结 合一 次接 投 线图， 还要 考虑 负荷分 配情 况 。 ６备 自投不 正确 动作 的常 见原 因 通 过这 次 事故 ，备 自投 定值 整定 不 当是 备 自投误 动作 的一个 原 因。 此 ， 自投 不正 除 备 确动作 的 常见原 Ｉ还 有 以下几 点 。 大 ］ ６１一次 接线 方式影 响 备 ． 当 主供 电 源 和 备 用 电源 取 自同 一 母 线 时 ， 供线路 故 障引起 备 用线 路 电压 降低 ， 主 当 低于整 定值 时 ， 自投立 即放 电 ， 备 自投 备 造成 拒 动 。现 以进 线互 投备 投类 型为 例说 明： 如 进线 互投 逻辑设 置 包括 以下 几部分 ： ① 充 电条 件 ： 条进 线 在 合位 ， 当一 另一 条 进 线在 跳位 ， 母 电压 、 母 电压 、 Ｉ Ｉ Ｉ 备用 线路 电 压 大 于整定 值； ② 启 动条 件 ： 电压 、 母 电压 、 Ｉ 母 Ｉ ｌ 主供 线 路 电流 小于 整定 值 ，备用 线路 电压大 于整 定
１变电站 接线 情况 再查 看备 自投 定值 ： 流定 值＝ ． 检无 ０． ２ 某 １０Ｖ 变 电 站 两 台 主 变 运 行 ，１ｋ １ｋ １ＯＶ 至此 ，可以清 楚此 次 备 自投动 作 的真 正 侧 并列 运行 ，５ Ｖ及 ｌｋ ３ｋ Ｏ Ｖ侧 均 分裂 运行 ， 备 原 因 。 自投均 投 入运行 。接线 简 图如 下 网 １ 。 经 了解 发现 ， 变 电站 １ ｋ Ｉ 段 母 线 负 该 ０ ＶＩ ］０ Ｖ哥 １ｋ 线 荷较 小 ， ２ 线路 经常 空载运 行 。 有 条 通过 这次 的人 员误 操作 电压互 感器 二次 Ｉ 母 回路暴 露 了 该站 １ｋ ０Ｖ备 自投 运行 过 程 中的
备自投保护装置不正确动作实例分析及对策
备自投保护装置不正确动作实例分析及对策【摘要】备自投保护装置自大量投入运行以来的正确动作率并没有达到人们的期望值，为保证电力的可靠供应，本文对变电站典型备自投配置、备自投动作原理以及备自投判据及动作逻辑进行了简单的阐述，并且结合工程实例分析了备自投不正确动作的原因，提出了相关的对策，希望对相关工作有所帮助。
【关键词】备保护自投装置；不正确动作；实例分析；对策1.备自投方式110kV某变电站采用内桥式接线，正常运行时，两段母线并列运行，1条进线作为主供电源，另1条进线为备用电源，称之为进线备自投（方式1、方式2）；若两段母线分列运行，每条进线各带1段母线，则2条进线互为备用电源，称之为分段备自投（方式3、方式4）。
2.备自投装置要求（1）当母线电压小于备自投装置检无压定值，且无压时间超出装置整定定值时，备自投装置应起动。
备自投装置时间定值的整定应与其相关的保护时间及线路重合闸时间配合。
（2）备用电源开关应处于热备用状态，备自投装置满足充电条件后充电，投入时应可靠动作，否则应予以闭锁。
（3）为防止将备用电源合闸于故障点，备自投在起动后应先跳开主供电源断路器，隔离故障点后，再投入备用电源。
（4）备自投装置引入进线断路器的手动跳闸（简称：手跳）信号作为自投闭锁量，防止自投于永久性故障。
当有手跳信号开入时，应立即放电，实现闭锁。
（5）备自投装置在收到闭锁开入或功能退出时应立即放电，充电条件均满足后经延时充电，正常情况下备自投装置只允许动作1次。
3.备自投判据及动作逻辑3.1 进线备自投以方式1的2号进线备用为例，分析备自投判据及动作逻辑。
1号进线作为主供电源正常运行，2号进线作为备用，即QF1、QF3在合位，QF2在分位。
当1号进线主供电源因故障或其他原因被切断后，备自投装置动作投入2号进线作为主供电源，且只允许动作1次。
为此对备自投装置设计了类似于线路自动重合闸的充电过程，只有在充电完成后才允许自投。
（1）充电条件：Ⅰ母、Ⅱ母三相均有压，且线路电压检查控制字投入时，2号线路Ux2有电压；QF1、QF3在合位，QF2在分位；无其他闭锁开入。
一起110kV变电站备投未成功动作事故分析
一起110kV变电站备投未成功动作事故分析摘要：本文详细介绍了一起110kV变电站备投未成功动作事故的主要内容。
结合故障的调查及回顾，我们分析了事故的原因，提出了一起110kV变电站备投未成功动作事故的整改措施。
关键词：110kV变电站；备投未成功动作；事故分析一、一起110kV变电站备投未成功动作事故概览变电站一般配有备用电源自投装置，在一路电源失去的时候装置自动切换至另一路电源供电，从而保证供电可靠性。
然而某110kV变电站110kV进线失电时，变电站备自投装置没有成功动作，造成变电站损失负荷，对外造成停电事故。
2017年5月4日晚23：20，某110kV变电站由于上级电源问题110kV进线失电，导致#1主变失电、10kVⅠ段母线失电，100母联备投启动但未动作。
23：36，调控中心远方合上100母联开关，拉开101#1主变开关，恢复10kVⅠ段母线供电。
0：00，值班员变电站现场汇报检查一、二次设备正常，保护装置正常。
0：07调度发令拉开1101#1主变开关。
事故发生后，变电运维室对备自投没有成功动作的原因展开调查。
在后台机的报警信号中发现，主变失电的同时曾有过短暂的全站直流消失现象。
进一步进行分析，主变失电时，接于10kVⅠ段母线上的1X1#1接地变失电，一路站用电源消失。
站用电切换至另一电源一般有延时，在这几秒钟的延时时间里，直流系统本应由蓄电池供电，但却没有成功，造成直流系统短时失压，因此备自投装置失电，备自投未动作。
此时一次状态已满足备自投启动的条件，因此备投启动。
但是备自投装置需完成充电才能动作，而此时的一次状态已不满足“备用电源和工作电源均有压”的充电条件，因此造成了备自投虽启动但却没有成功动作的结果。
虽然查明了备投没有成功动作的原因，但是蓄电池未及时供电的原因仍存在疑问。
检修人员对该变电站的蓄电池组进行了检查，发现蓄电池整体电压低，#12蓄电池存在开路，导致蓄电池组回路开路，全站直流系统失压。
备投未动作成功事故原因分析及解决措施

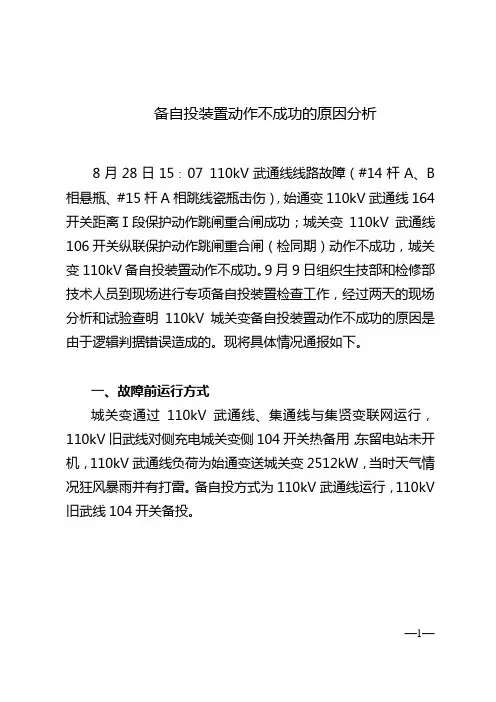

备自投装置动作不成功的原因分析8月28日15∶07 110kV武通线线路故障（#14杆A、B相悬瓶、#15杆A相跳线瓷瓶击伤），始通变110kV武通线164开关距离Ⅰ段保护动作跳闸重合闸成功；城关变110kV武通线106开关纵联保护动作跳闸重合闸（检同期）动作不成功，城关变110kV备自投装置动作不成功。
9月9日组织生技部和检修部技术人员到现场进行专项备自投装置检查工作，经过两天的现场分析和试验查明110kV城关变备自投装置动作不成功的原因是由于逻辑判据错误造成的。
现将具体情况通报如下。
一、故障前运行方式城关变通过110kV武通线、集通线与集贤变联网运行，110kV 旧武线对侧充电城关变侧104开关热备用，东留电站未开机，110kV武通线负荷为始通变送城关变2512kW，当时天气情况狂风暴雨并有打雷。
备自投方式为110kV武通线运行，110kV旧武线104开关备投。
—1—始通变110kV母线二、故障经过分析1.故障概况8月28日15∶07电网110kV武通线#14杆~#15杆遭受雷击，造成始通变110kV武通线164开关跳闸、重合闸（检无压）动作成功；城关变110kV武通线106开关跳闸、重合闸（检同期）动作不成功；15∶22城关变110kV武通线106开关转运行对110kV母线送电。
2．保护动作情况（1）始通变侧武通线164开关RCS-941B保护动作情况2009-08-28 15∶07∶51.563始通变110kV武通线164开关距离Ⅰ段、纵联距离、纵联零序方向保护动作跳闸、重合闸（检无压）动作成功，故障测距5.0km、故障相别AB相，保护动作—2—正确。
（2）城关变侧武通线106开关RCS-941B保护动作情况2009-08-28 15∶07∶52.468城关变110kV武通线106开关纵联距离动作、纵联零序方向保护动作跳闸、重合闸（检同期）动作不成功，故障测距58.4km、故障相别AB相，保护动作正确。
备投未动作成功事故原因分析及解决措施
备自投装置动作不成功的原因分析8月28日15∶07 110kV武通线线路故障（#14杆A、B相悬瓶、#15杆A相跳线瓷瓶击伤），始通变110kV武通线164开关距离Ⅰ段保护动作跳闸重合闸成功；城关变110kV武通线106开关纵联保护动作跳闸重合闸（检同期）动作不成功，城关变110kV备自投装置动作不成功。
9月9日组织生技部和检修部技术人员到现场进行专项备自投装置检查工作，经过两天的现场分析和试验查明110kV城关变备自投装置动作不成功的原因是由于逻辑判据错误造成的。
现将具体情况通报如下。
一、故障前运行方式城关变通过110kV武通线、集通线与集贤变联网运行，110kV 旧武线对侧充电城关变侧104开关热备用，东留电站未开机，110kV武通线负荷为始通变送城关变2512kW，当时天气情况狂风暴雨并有打雷。
备自投方式为110kV武通线运行，110kV旧武线104开关备投。
—1—始通变110kV母线二、故障经过分析1.故障概况8月28日15∶07电网110kV武通线#14杆~#15杆遭受雷击，造成始通变110kV武通线164开关跳闸、重合闸（检无压）动作成功；城关变110kV武通线106开关跳闸、重合闸（检同期）动作不成功；15∶22城关变110kV武通线106开关转运行对110kV母线送电。
2．保护动作情况（1）始通变侧武通线164开关RCS-941B保护动作情况2009-08-28 15∶07∶51.563始通变110kV武通线164开关距离Ⅰ段、纵联距离、纵联零序方向保护动作跳闸、重合闸（检无压）动作成功，故障测距5.0km、故障相别AB相，保护动作—2—正确。
（2）城关变侧武通线106开关RCS-941B保护动作情况2009-08-28 15∶07∶52.468城关变110kV武通线106开关纵联距离动作、纵联零序方向保护动作跳闸、重合闸（检同期）动作不成功，故障测距58.4km、故障相别AB相，保护动作正确。
备用电源自动投入装置误动作分析及应对措施
备用电源自动投入装置误动作分析及应对措施【摘要】随着电力市场的发展，对供电可靠性的要求越来越高，备用电源自动投入装置可以提高供电的连续性和可靠性，因此在变电所及发电厂中广泛采用了备自动装置，但实际生产中许多备自投由于参数整定不合理及其他原因，导致其无法正确投入运行。
本文在论述备自投基本工作原理的基础上，从参数整定等方面讨论了备自投存在的问题，并针对这些问题提出了相应的改进措施。
【关键词】备自投;明备用;暗备用;应对措施1.引言在电力系统中，很多用电设备及用户是由单电源的辐射形网络供电的。
当供电电源由于某些原因而跳开时，则连接在它上面的用电设备及用户将失电，从而破坏正常的工作，给生活及生产带来损失。
为了使损失减少或消除，保证用户连续供电，在变电所及发电厂中广泛采用了备用电源自动投入装置。
备用电源自动投入装置是指当工作电源因故障被断开以后，可以自动迅速地将用电设备切换到备用电源上去或将备用电源投入运行，不至于使用户停电的一种自动装置，简称备自投。
一般在下列情况下需装设备自投：生产过程中重要的备用机组.如循环水泵、给水泵等;有双电源供电的配电所及变电所，其中一个电源常断开作备用电源;变电所的所用电及发电厂的厂用电;降压变电所内装设互为备用的母线段或备用变压器。
在电力系统中，不少重要负荷是不允许停电的。
因此通常设有两个或两个以上的独立电源互为备用或一个工作，另一个备用。
当工作电源失电时，投入备用电源，可通过备自投自动完成，也可手动完成。
手动操作慢，供电时间中断较长，影响正常生产和生活;对生产工艺不允许停电的场合，手动操作一般不能满足要求。
采用备自投自动投入，供电中断时间短，只是装置的动作时间，对生产没有明显影响，因此备自投可使供电可靠性大幅提高。
对备自投的基本要求：工作电源先切断，备用电源后投入;工作母线突然失压时备自投应能动作;只允许备自投动作一次，并且动作时发出信号;工作母线电压互感器熔断器熔断时，备自投不误动作;备用电源无压时备自投不应动作;备自投动作过程应使供电中断时间尽可能短;正常停电操作时备自投应闭锁;备用设备或备用电源投于故障时应使其保护加速动作。
备自投动作不成功事故处理
二 判
“判”是指根据根据监控系统后台、故障信息子站、光字牌、
配电盘等信号来判断故障的类型，并汇报调度及部门领导。判断标准：
将监控系统后台、故障信息子站、光字牌、配电盘所有关于本次事故的信号全部汇集记录，起来综合判断事故类型。
3.1.3 变压器
变压器检查：
3.1.4 低压母线
低压母线是指380V站用母线，通常称为380V中央Ⅰ、Ⅱ段母线。检查项目:
1、检查低压母线是否出现闪络的痕迹；2、检查低压母线是否出现掉落接地；3、检查母线是否因小动物、杂物造成接地。
3.1.4 低压母线
判断标准：
1、查看低压母线是无焦味，低压母线瓷瓶未出现闪络痕迹；2、查看低压母线是否出现瓷瓶断裂造成低压母线掉落；3、查看低压母线上无小动物或其他杂物。
注意:检查低压母线时，由于380V安全距离较小，要做好防止触电的安全措施。
3.1.4 低压母线
瓷瓶未出现闪络痕迹图片：
瓷瓶出现闪络痕迹图片：
3.1.5 备自投
检查备自投的主要步骤为：
1、检查备自投装置是否正常，是否动作出口；2、检查备自投装置是否出现压板漏投、误投或投入不到位；3、检查备自投装置是否掉电；
目录
第一部分 基础介绍
第二部分 事故处理五字诀第三部分 回顾与练习
目录
第一部分 基础介绍
第二部分 事故处理五字诀第三部分 回顾与练习
技能意义
为什么要进行进行备自投动作不成功事故处理？
因为厂（站）用电稳定运行对发电厂（变电站）的安全稳定运行具有重要作用，当厂（站）用电主电源消失以后，备自投装置不能使备用电源自动投入运行，运行人员必须及时恢复厂（站）用电的供电。否则，将使全站低压交流电源消失，导致大范围区域停电事故的发生，严重影响电网的稳定运行。
一起10kV备自投未能正确动作案例分析
至操作箱的“手分”入口处呢？经询问施工方及查阅装置说明 书得知，江东变110kV侧为内桥接线方式，两条110kV线路均配 备带操作箱的RCS-941A线路保护，因主变自身未配置高压侧 开关，故主变保护及110kV备自投保护跳线路开关的出口回路 均接至此操作箱，此型号操作箱无“永跳”入口，如接至“保 护跳闸”入口，从操作回路的角度来说属于保护跳闸，存在重 合闸误动的可能性，且因110kV备自投型号为PCS-9651D，其 放电条件之一是“装置没有跳闸出口时，合后位置开入KKJ1或 KKJ2变为0”，即备自投跳线路开关并不会导致装置放电，故 将备自投跳线路开关接至“手分”入口。施工方依样画葫芦将 10kV备自投保护跳进线开关的出口回路接至“手分”入口，未 考虑低压侧进线开关无重合闸配置，且两种型号备自投装置放 电条件略有不同，RCS-9651A的“KKJ归0导致放电”并没有要 求“备自投未动作出口”的先决条件，即只要KKJ变为0，则备 自投放电，这也是导致这起备自投未正确动作的直接原因。
现场备自投装置型号为南瑞继保RCS-9651A备用电源自投 保护，根据定值单整定备自投方式1、2为投入状态。现场模拟 的10kVⅡ段母线失压属于备自投方式2（分段备自投）的动作 逻辑，充电条件为：①Ⅰ母、Ⅱ母均三相有压；②1DL、2DL 在合位，3DL在分位。试验时将96B开关置于合位，900开关置 于分位，#1主变10kV侧96A进线开关此时处于运行状态，调试 仪施加两路三相额定电压使备自投满足Ⅰ母、Ⅱ母均有压的条 件，经15秒后充电完成。
备自投方式2的放电条件为：① 3DL在合位；②Ⅰ、Ⅱ母 均无压，经15s延时；③其他外部闭锁信号；④手跳1DL或2DL （KKJ1或KKJ2=0）；⑤1DL，2DL或3DL的TWJ异常。其中 ①、②、③、⑤条件可排除，否则备自投无法完成充电，仅剩 1DL或2DL的合后KKJ归0导致备自投放电。重新模拟一次备自 投动作情况发现当96B开关跳开后备自投装置中代表96B开关合 后位的KKJ2开入由1变为0，证明备自投认定96B开关为手动分 闸从而自行放电不再合900开关。
备自投动作不成功事故处理
使用验电器对备用电源线进行验电，最终判断备用电源线
电压应带有额定电压；
查看电压互感器外观正常，一二次侧接线电压互感器正常。
三相电压应带有额定电压；
贰
壹
叁
3.1.2 备用线路
验电前注意事项： 1、检查验电器外观完好； 2、在相应电压等级的带电线路上试验验电器有声光报警； 3、使用合格的、对应电压等级的验电器。 验电时注意事项： 至少两人进行，一人操作，一人监护； 必须戴绝缘手套，用电压等级合适而且合格的验电器进行验电。
【7,3T1】
目录
第一部分 基础介绍
第二部分 事故处理五字诀
【10,4T51】
第三部分 回顾与练习
备自投动作不正确事故处理五字诀定判检启
复
【13,7T51】
【13,8T51】
【13,14T1】
备自投动作不正确事故处理主要包括以下五个方面的内容：
【13,9T51】
【13,10T51】
【13,11T51】
【13,13T51】
【13,14T1】
检是指对所有相关设备进行检查、汇报，其包括：
【19,3T1】
二 判
“判”是指根据根据监控系统后台、故障信息子站、光字牌、配电盘等信号来判断故障的类型，并汇报调度及部门领导。 判断标准： 将监控系统后台、故障信息子站、光字牌、配电盘所有关于本次事故的信号全部汇集记录，起来综合判断事故类型。 注意:查看信号时不能遗漏，要将所有信号汇总后在进行判断。
【19,3T1】
3.1.5 备自投
判断标准： 1、查看备自投装置无焦味、无烧焦痕迹，各指示灯指示等判断装 置是否正常； 2、查看备自投装置直流电源开关未跳闸； 3、通过备自投装置液晶显示器查看和使用万用表测量电压采样回 路判断采样无异常。
一起备自投拒动事故的分析及解决方案
一起备自投拒动事故的分析及解决方案张雄伟;蒋琪;陈静如【摘要】针对一起35 kV系统备自投保护的拒动作,通过理论分析,得出了在大电流系统下适用的备自投逻辑,且在小电流接地系统中却并不能在所有工况下正确动作.在此基础上,提出了相关的改进措施和解决方案,以确保备自投的正确动作.【期刊名称】《江苏电机工程》【年(卷),期】2012(031)006【总页数】3页(P19-21)【关键词】备自投;拒动;大电流接地系统;小电流接地系统【作者】张雄伟;蒋琪;陈静如【作者单位】常州供电公司,江苏常州213003;常州供电公司,江苏常州213003;常州供电公司,江苏常州213003【正文语种】中文【中图分类】TM762.1近年来，随着国民经济不断发展，全社会用电量不断攀升，用电客户对供电可靠性要求日益提高。
不合格的电能会造成重要客户的设备损坏、产品不合格等严重问题，容易引起供电公司同用电客户之间的经济纠纷。
重要的用电客户变电站也越来越多地配备备用电源自动投入装置[1]（以下简称备自投）。
1 事故说明2009年，在某变电站发生一起备自投装置拒动的事故，导致长达1 h的时间里主变缺相运行，后经人工干预，进行手动电源切换后系统恢复正常供电。
用户投诉供电电能质量差，对设备造成了损伤，要求供电公司赔偿经济损失。
经过事后查勘发现，当时该变电站属于内桥接线，当时为一条35kV进线带2台主变的供电方式，如图1所示。
35kV进线线路采用架空线架设，C相线路发生断线接地事故。
备自投装置没有动作，线路两侧断路器仍合位运行。
1 h后监控中心发现该站母线电压异常，手动将断路器1DL拉开，将断路器2DL投入，变电站供电恢复正常。
该变电站采用的备自投装置在同种接线方式下110kV系统中已经运行多年，且运行良好，并没有发生此类事故。
2 事故分析2.1 动作逻辑本地区变电站配置的备自投属于特殊逻辑，其动作逻辑如图2所示。
图2 本地区进线备自投特殊的动作逻辑备自投动作，需要在相关控制字允许的情况下，四侧电压元件均判为失压。
一起备自投不正确动作的案例分析及改进
一起备自投不正确动作的案例分析及改进叶婷【摘要】当电网发生故障跳闸后,备自投装置能够迅速恢复失电负荷的供电,显著提高供电可靠性.但是在某些故障情况下,由于电动机启动电流大,可能导致备自投装置的不正确动作,增加主变过载风险,降低电网运行的经济性.结合一起电网故障引起备自投不正确动作的案例,分析其原因,提出设定2套时间定值或增加1个闭锁条件2种解决方法,可以有效地避免备自投装置的不正确动作.【期刊名称】《江苏电机工程》【年(卷),期】2016(035)001【总页数】3页(P87-88,91)【关键词】备自投;电动机;整定时间;闭锁条件【作者】叶婷【作者单位】南京供电公司,江苏南京210019【正文语种】中文【中图分类】TM73备自投装置是当工作电源因某种原因消失后，迅速投入备用电源或其他正常工作电源，并断开工作电源的自动装置［1，2］。
随着对供电可靠性要求的不断提高，备自投装置广泛应用于110 kV及以下电网。
备自投装置能保证对用户连续供电，但当备自投装置不正确动作时也会带来严重的后果。
1.1 故障前运行方式故障发生前A变的运行方式如图1所示。
故障发生前，由110 kV 751线路供A变1号主变，由110 kV 768线路供A变2号主变，A变110 kV母联710开关、10 kV母联210、220开关均为热备用。
1.2 故障发生经过2013年某日，D变751开关距离I段、零序I段动作跳闸，重合不成（C相、故障测距2.5 km），C变10 kV备自投、A变110 kV及10 kV备自投均动作，无负荷损失。
在确认线路跳闸是由吊车碰线引起，不影响运行且相关变电站设备均正常后，调度员对751线路进行试送，试送成功后恢复正常方式。
2.1 故障暴露出的问题对于110 kV两线供两变的变电站，一般110 kV 和10 kV（或20 kV）均配置备自投装置，如果主变故障，应由10 kV（或20 kV）备自投动作恢复对10 kV（或20 kV）负荷的供电；如果110 kV电源线路故障，应由110 kV备自投动作恢复对主变的供电，继而恢复对10 kV（或20 kV）负荷的供电，若110 kV备自投拒动，才允许由10 kV（或20 kV）备自投动作恢复对负荷的供电［1，2］。
