线性光耦原理与电路设计

光耦电路详解

光耦电路详解
光耦电路也称为光隔离器、光耦合器或光电耦合器，是一种将发光源和受光器组装在同一密闭的壳体内的电子元件。

它的发光源通常为发光二极管，而受光器则可以是光敏二极管、光敏三极管等。

以下是关于光耦电路的一些详解：
1. 隔离作用：在电路中，尤其是低电压或高噪声敏感电路中，光耦电路用于隔离电路以防止电气碰撞机会或排除不需要的噪声。

它的内部结构使得发光源和受光器之间的空间被透明的非导电材料隔离，这样，两个独立的电路就可以通过光耦电路进行控制。

2. 工作原理：当给发光源（如LED）供电时，它会发出红外光，这束光照射到受光器（如光电晶体管）的基极上。

被激活的受光器会控制与其相连的输出电路。

这就是光耦电路如何将电信号转换为光信号，然后再转换回电信号的过程。

3. 信号放大：光电耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光源，使之发光，被光探测器接收而产生光电流，再经过进一步放大后输出。

4. 良好的电绝缘能力和抗干扰能力：由于光耦电路的输入输出间互相隔离，因此它具有良好的电绝缘能力和抗干
扰能力。

此外，由于光耦电路的输入端属于电流型工作的低阻元件，它具有很强的共模抑制能力。

所以，它在长线传输资讯中作为终端隔离元件可以大大提高信噪比。

光耦的工作原理

光耦的工作原理耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦的优点光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

光耦的种类光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。

常用的4N系列光耦属于非线性光耦。

线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。

常用的线性光耦是PC817A—C系列。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

线性光耦实验报告

一、实验目的1. 熟悉线性光耦的结构、工作原理和特性；2. 掌握线性光耦的测试方法，包括光耦合效率、传输速率、频率响应等；3. 分析线性光耦在实际应用中的优缺点，为后续相关设计提供参考。

二、实验原理线性光耦（Optical Coupler）是一种利用光信号进行传输的器件，它将输入的电气信号转换为光信号，通过光纤传输，再将光信号转换为电气信号。

线性光耦具有隔离、抗干扰、传输速度快、传输距离远等优点。

线性光耦主要由光源、光电探测器、光学耦合器、驱动电路和接收电路等组成。

其中，光源将电气信号转换为光信号，光电探测器将光信号转换为电气信号，光学耦合器用于光信号的传输。

三、实验仪器与材料1. 线性光耦实验装置；2. 光源；3. 光电探测器；4. 光纤；5. 测试仪；6. 电源；7. 接地线。

四、实验步骤1. 搭建实验电路，将光源、光电探测器、光纤、测试仪、电源和接地线连接好；2. 将光源的输出端连接到测试仪的输入端，调整光源的输出功率；3. 将光电探测器的输出端连接到测试仪的输入端，调整测试仪的增益；4. 测试光耦合效率，记录数据；5. 测试传输速率，记录数据；6. 测试频率响应，记录数据；7. 分析实验数据，得出结论。

五、实验数据与分析1. 光耦合效率光耦合效率是指输入端电气信号功率与输出端光信号功率的比值。

实验中，将光源的输出功率设为1mW，测试仪的输入端光功率为0.8mW，则光耦合效率为0.8mW/1mW=0.8。

2. 传输速率传输速率是指单位时间内传输的数据量。

实验中，测试仪的输入端光信号频率为10MHz，输出端光信号频率为9.5MHz，则传输速率为9.5MHz。

3. 频率响应频率响应是指线性光耦对不同频率信号的传输能力。

实验中，测试仪的输入端光信号频率从10MHz逐渐增加到100MHz，输出端光信号频率从9.5MHz逐渐增加到95MHz，频率响应较好。

六、实验结论1. 线性光耦具有光耦合效率高、传输速率快、频率响应好等优点；2. 实验结果表明，线性光耦在实际应用中具有良好的性能，可满足通信、测控等领域的要求；3. 在后续设计过程中，可根据实际需求选择合适的线性光耦器件。

基于高线性光耦HCNR201的电压电流测量电路设计

基于高线性光耦HCNR201的电压电流测量电路设计模拟信号量值采集的精确度和稳定度决定了整个项目的运行可靠程度，然而，现场环境恶劣，干扰严重，为了对模拟信号的线性转换而不把现场的各种噪声干扰引入到控制系统，必须将被测模拟信号与控制系统之间进行良好的线性隔离。

一般情况下，直流隔离措施可采用专用隔离运算放大器（ISO124 系列）加配一个高精度隔离直流电源，通过电气耦合的方式来实现被测模拟信号与控制系统的线性隔离，但这种方法成本较高而且温漂较大。

本文采用线性光耦HCNR201 实现了被测模拟信号与控制系统之间的线性隔离。

线性光耦的隔离原理与普通光耦没有太大差别，只是将改变了普通光耦的单发单收模式，增加一个用于反馈的光电二极管并且增大了线性区域。

两个光电二极管都是非线性的，但其非线性特性都是一样的，所以可以通过反馈通路的非线性来抵消直通通路的非线性，从而实现了信号的线性传递。

HCNR201 的工作原理HCNR201 是Avago 公司推出的高线性光耦器件，通过外接不同的分立器件，可以实现交直流电流和电压的光电隔离转换电路，其内部结构如图1 所示。

HCNR201 由高性能的AlGaAs 型发光二极管及两个具有严格比例关系的光电二极管PD1 和PD2 构成。

当发光二极管中流过电流IF 时，其所发出的光会在光电二极管中PD1、PD2 感应出正比于LED 发光强度的光电流IPD1、IPD2，其中IF、IPD1、IPD2 满足以下关系：(1) (2) (3)式中K1、K2 分别为发光二极管PD1、PD2 的电流传输比，其典型值为0.48，范围为0.36～0.72；K3 为该光耦的传输增益，其典型值为1，范围为0.95～1.05。

图1 HCNR201 内部结构图光电二极管PD1 接入输入回路，用于检测和稳定AlGaAs 型发光二极管的发。

线性光耦原理与电路设计,4-20mA模拟量隔离模块,PLC采集应用

1. 线形光耦介绍光隔离是一种很常用的信号隔离形式。

常用光耦器件及其外围电路组成。

由于光耦电路简单，在数字隔离电路或数据传输电路中常常用到，如UART协议的20mA电流环。

对于模拟信号，光耦因为输入输出的线形较差，并且随温度变化较大，限制了其在模拟信号隔离的应用。

对于高频交流模拟信号，变压器隔离是最常见的选择，但对于支流信号却不适用。

一些厂家提供隔离放大器作为模拟信号隔离的解决方案，如ADI的AD202，能够提供从直流到几K的频率内提供0.025%的线性度，但这种隔离器件内部先进行电压-频率转换，对产生的交流信号进行变压器隔离，然后进行频率-电压转换得到隔离效果。

集成的隔离放大器内部电路复杂，体积大，成本高，不适合大规模应用。

模拟信号隔离的一个比较好的选择是使用线形光耦。

线性光耦的隔离原理与普通光耦没有差别，只是将普通光耦的单发单收模式稍加改变，增加一个用于反馈的光接受电路用于反馈。

这样，虽然两个光接受电路都是非线性的，但两个光接受电路的非线性特性都是一样的，这样，就可以通过反馈通路的非线性来抵消直通通路的非线性，从而达到实现线性隔离的目的。

市场上的线性光耦有几中可选择的芯片，如Agilent公司的HCNR200/201，TI子公司TOAS的TIL300，CLARE的LOC111等。

这里以HCNR200/201为例介绍2. 芯片介绍与原理说明HCNR200/201的内部框图如下所示其中1、2引作为隔离信号的输入，3、4引脚用于反馈，5、6引脚用于输出。

1、2引脚之间的电流记作IF，3、4引脚之间和5、6引脚之间的电流分别记作IPD1和IPD2。

输入信号经过电压-电流转化，电压的变化体现在电流IF上，IPD1和IPD2基本与IF成线性关系，线性系数分别记为K1和 K2,即K1与K2一般很小（HCNR200是0.50%），并且随温度变化较大（HCNR200的变化范围在0.25%到0.75%之间），但芯片的设计使得 K1和K2相等。

光耦电路原理

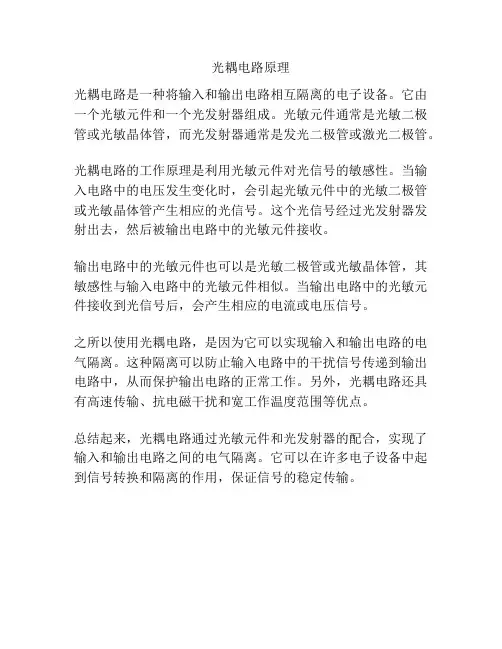

光耦电路原理
光耦电路是一种将输入和输出电路相互隔离的电子设备。

它由一个光敏元件和一个光发射器组成。

光敏元件通常是光敏二极管或光敏晶体管，而光发射器通常是发光二极管或激光二极管。

光耦电路的工作原理是利用光敏元件对光信号的敏感性。

当输入电路中的电压发生变化时，会引起光敏元件中的光敏二极管或光敏晶体管产生相应的光信号。

这个光信号经过光发射器发射出去，然后被输出电路中的光敏元件接收。

输出电路中的光敏元件也可以是光敏二极管或光敏晶体管，其敏感性与输入电路中的光敏元件相似。

当输出电路中的光敏元件接收到光信号后，会产生相应的电流或电压信号。

之所以使用光耦电路，是因为它可以实现输入和输出电路的电气隔离。

这种隔离可以防止输入电路中的干扰信号传递到输出电路中，从而保护输出电路的正常工作。

另外，光耦电路还具有高速传输、抗电磁干扰和宽工作温度范围等优点。

总结起来，光耦电路通过光敏元件和光发射器的配合，实现了输入和输出电路之间的电气隔离。

它可以在许多电子设备中起到信号转换和隔离的作用，保证信号的稳定传输。

线性光耦隔离电路

线性光耦隔离电路线性光耦隔离电路的设计所设计的线性光耦隔离电路是由两个光电耦合器、两个偏置输入电路和一个差分放大电路组成，框图如图1所示。

因为光电耦合器有其特有的工作线性区，偏置输入是用来调节光电耦合器(1)的输入电流，使其工作在线性区。

而光电耦合器(2)和偏置输入(2)通过差分放大电路来耦合光电耦合器(1)的漂移和非线性。

差分放大电路还用来得到放大的模拟信号。

光耦隔离放大电路采用TLP521-2光电耦合器、LF356普通一路放大器和LF347普通四路放大器。

TLP521-2光电耦合器是集成了图1中光电耦合器(1)和(2)，LF356主要用于信号输入前的信号处理，一方面保证光电耦合器工作在线性区，另一方面，对输入信号作简单的放大。

LF347则组成差分放大电路。

所以光耦隔离放大电路的结构图如图2所示。

线性光耦隔离电路的接线原理如图3所示。

图中，LF356为放大器(1)，中间两个光电耦合器由TLP521-2构成，后面四个放大器由LF347构成。

线性光耦隔离电路的工作原理光电耦合器的工作特性TLP521-2光电耦合器是由两个单独的光电耦合器组成。

一般来讲，光电耦合器由一个发光二极管和一个光敏器件构成。

发光二极管的发光亮度L与电流成正比，当电流增大到引起结温升高时，发光二极管呈饱和状态，不再在线性工作区。

光电二极管的光电流与光照度的关系可用IL∝Eu表述。

其中，E为光照度，u=1±0.05，因此，光电流基本上随照度而线性增大。

但一般硅光电二极管的光电流是几十微安，对于光敏三极管，由于其放大系数与集电极电流大小有关，小电流时，放大系数小，所以光敏三极管在低照度时灵敏度低，而在照度高时，光电流又呈饱和趋势。

达不到线性效果。

因为不同的光电耦合器有不同的工作线性区，所以，在试验过程中，应该首先找到光电耦合器的线性区。

光电耦合器TLP521-2的电流线性区大约为1～10mA。

光电耦合器的偏置输入电路可以决定输入它的电流的范围，偏置电路设计的好，可以使得输入电流在很大范围内变化时，光电耦合器依然工作在线性区。

线性光耦器件IL300-F-X009原理及其应用

证了该元件的高线性性和增益的稳定性。Ｉ３０ＦＸ０Ｉ０－－０９的＿
片机中，被采集的信号既可能是数字信号，也可能是模拟信
号。为了实现电平线性转换以及不把现场的电噪声干扰引入到以ＤＰＳ …数字微处理器为核心的控制系统中来，必须将被测电路和控制电路在电气上实现隔离，电隔离法是常用光的方法。本文给出一种利用光电隔离法对模拟电压信号进行采集的电路，电路中使用了ＶＳＡＩＨＹ公司的Ｉ３０ＦＸ０Ｌ０．．０９高精度线性模拟光耦器件，中对其工作原理进行了介绍，文
２１年第２０１期
文章编号：６４４７（０）２０４．２１７．５８２１０ —０２０１
山西电子技术
应用实践
线性光耦器件Ｉ３０ＦＸ０Ｌ０一— ０９原理及其应用
张涛
（国营七八五厂设计一所，山西太原００２）３０４
温度特性，定电路性能。光敏二极管Ｐ２是线性光耦的稳Ｄ
ＰＩＤ阴
阴极
阳极
输出端，接收由ＬＤ发出的光线而产生与光强成正比的输Ｅ出电流，到输入及输出电路间电流隔离的作用。正是达Ｉ３０ＦＸ０Ｌ０一—０９内部的封装结构、Ｄ与Ｐ２的严格比例关系及Ｐ１Ｄ
Ｏ引言
在自动控制系统中，经常需要将一些现场信号采集到单
式（）１中、分别为输入、出光电二极管的电流传输输比，其典型值均为０７．％左右。Ｊ，的范围在５ｍＡ一２Ａ０ｍ之间，能够获得最好的线性关系，时咖ｌｌ此和ｐ２的电流一般在２０“ ０Ａ以下。硒被定义为传输增益，其输出侧光电流（２和输入侧光电流（ｐ）比是一个恒定值，Ｌ０－－１）ｐ，１之Ｉ３０ＦＸ００９的传输增益的范围在０９５～１０１倍之间。Ｐ１．４．６Ｄ接入到输入电路，用来检测和稳定发光二极管发光的强度，Ｐ２作为输出电路的一部分与测量电路实现了电气隔离。ＤＰ１和Ｐ２安装位置的精确性以及元件先进的封装设计保ＤＤ

光电耦合器的作用和工作原理

光电耦合器的作用和工作原理光电耦合器用于数模之间的转换。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成。

把发光源和受光器组装在同一密闭的壳体内，彼此间用透亮绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管其工作原理时：在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照耀到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就可以实现电一光一电的转换。

光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰力量强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年月进展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调整掌握端电流来转变占空比，达到精密稳压目的。

在光耦电路设计中，有两个参数经常被人忽视，需要非常留意，一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。

而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特殊留意不要超过反向电压。

如，在使用沟通脉冲驱动LED时，需要增加爱护电路。

另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。

光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同打算了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。

光耦电路工作原理

光耦电路工作原理光耦电路是一种利用光信号进行传输和控制的电路，主要由光发射器、光接收器和光电检测器组成。

其工作原理主要基于光电转换、信号传输、隔离作用、电压放大、线性输出、高速响应和可靠性高等特点。

一、光电转换光耦电路中的光发射器通常采用发光二极管（LED）或激光二极管等光源，当电流通过这些光源时，它们会发出光线。

当光线照射到光电检测器上时，会产生光电流，即实现了光电转换。

这个过程是将电信号转换为光信号，为光信号的传输做准备。

二、信号传输在光耦电路中，由于光具有优秀的传输特性，可以在较长距离上传输而不损失信号质量。

通过将电信号转换为光信号，实现了电信号的长距离传输，从而可以将电路中的各个部分连接起来，实现电路的集成化设计。

三、隔离作用光耦电路中的光电检测器将接收到的光信号转换为电信号，但这个电信号与输入的电信号之间是相互隔离的。

这种隔离作用可以有效地避免电路中的相互干扰和噪声，提高电路的稳定性和可靠性。

四、电压放大光耦电路中的光电检测器通常具有电压放大功能，可以将接收到的微弱光信号转换为较强的电信号。

这种电压放大功能可以增强电路的输出能力，使得电路更加适合于实际应用。

五、线性输出光耦电路中的光电检测器通常具有线性输出特性，即输出的电信号与输入的光信号之间呈线性关系。

这种线性输出特性使得光耦电路在模拟信号传输和控制方面具有广泛的应用。

六、高速响应由于光速非常快，因此光耦电路中的光电转换和信号传输速度非常快，可以实现高速响应。

这种高速响应特性使得光耦电路在数字信号传输和控制系统等方面具有广泛的应用。

七、可靠性高光耦电路中的光源和光电检测器通常采用半导体材料制作，具有较长的使用寿命和较高的稳定性。

此外，由于光耦电路中不存在机械接触部分，因此具有较高的可靠性，适用于各种恶劣环境和工业应用场景。

光耦的作用及工作原理

光耦的作用及工作原理光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。

光耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来的新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

学习笔记：光耦的主要作用就是隔离作用，如信号隔离或光电的隔离。

隔离能起到保护的作用，如一边是微处理器控制电路，另一边是高电压执行端，如市电启动的电机，电灯等等，就可以用光耦隔离开。

当两个不同型号的光耦只有负载电流不同时，可以用大负载电流的光耦代替小负载电流的光耦。

以六脚光耦TLP641J为例，说明其原理。

一个光控晶闸管（photo-thyristor）耦合（couple to）一个砷化镓（gallium arsenide）红外发光二极管（diode）组成。

高压隔离线性光耦放大电路设计

带宽＞０Ｈｚ；２０ｋ传输增益稳定度为 ± ００％／．． ℃ ５
实际上可以把看作常数，
的值是ＴＬ０Ｉ３０的
电气参数．典型值为１参数取值范围为０７～５。．５１２Ｕ１构成一个负反馈放大器．其同相输人端和反相输入端的电压应近似相等，即满足式ｌ２：：
ｎｌＶ是个独立电源用于ｕｌＴＬ０的输入２和Ｉ３０
好。簟
为加快稿件处理速度，使您的稿件早目与读者见面，请您投稿时注意：１“ ．摘要” ２Ｏ３０字，表述论文的主要内容，包括研究目的、方法、结论注意 “ ～００摘要” 不能与 “ 引言 ” “ 、结论” 中的内容重复。２关键词” ３８个，是文章的重要信息点，所选关键词要能真正起到检索作用。．“ ～
≈ －Ｒ１２
◇ 峰值隔离电压为３５０Ｖ０
Ｃ１４是０１Ｆ的独石电容，防止电路产生震０．
荡ＴＬ３０内部ＤＯ是发光二极管，其电流工作点Ｉ０可选为１０ｍＡ。Ｄ１２为光敏二极管，它们受Ｄ、ＤＯ
由于被测量的蓄电池电压是由Ｒ３
压后输人Ｕ１同相端的，所以
ｖｅ面Ｒ＝而５
Ｅ是蓄电池的端电压由此可得
大电流烧毁器件或毁坏蓄电池。由于ＵＩ算放大运器的输入阻抗很高．５０ｎ限流电阻对测量精度无影响。这些限流电阻应选择功率值大于１Ｗ的垒属膜

线性光耦原理与电路设计

线性光耦原理与电路设计线性光耦原理与电路设计1. 1. 线形光耦介绍线形光耦介绍线形光耦介绍光隔离是一种很常用的信号隔离形式。

常用光耦器件及其外围电路组成。

由于光耦电路简单，在数字隔离电路或数据传输电路中常常用到，如UART 协议的20mA 电流环。

对于模拟信号，光耦因为输入输出的线形较差，并且随温度变化较大，限制了其在模拟信号隔离的应用。

对于高频交流模拟信号，变压器隔离是最常见的选择，但对于支流信号却不适用。

一些厂家提供隔离放大器作为模拟信号隔离的解决方案，如ADI 的AD202，能够提供从直流到几K 的频率内提供0.025%的线性度，但这种隔离器件内部先进行电压-频率转换，对产生的交流信号进行变压器隔离，然后进行频率-电压转换得到隔离效果。

集成的隔离放大器内部电路复杂，体积大，成本高，不适合大规模应用。

模拟信号隔离的一个比较好的选择是使用线形光耦。

线性光耦的隔离原理与普通光耦没有差别，只是将普通光耦的单发单收模式稍加改变，增加一个用于反馈的光接受电路用于反馈。

这样，虽然两个光接受电路都是非线性的，但两个光接受电路的非线性特性都是一样的，这样，就可以通过反馈通路的非线性来抵消直通通路的非线性，从而达到实现线性隔离的目的。

市场上的线性光耦有几中可选择的芯片，如Agilent 公司的HCNR200/201，TI 子公司TOAS 的TIL300，CLARE 的LOC111等。

这里以HCNR200/201为例介绍。

2. 芯片介绍与原理说明HCNR200/201的内部框图如下所示、其中1、2引作为隔离信号的输入，3、4引脚用于反馈，5、6引脚用于输出。

1、2引脚之间的电流记作IF，3、4引脚之间和5、6引脚之间的电流分别记作IPD1和IPD2。

输入信号经过电压-电流转化，电压的变化体现在电流IF 上，IPD1和IPD2基本与IF成线性关系，线性系数分别记为K1和K2,即K1与K2一般很小（HCNR200是0.50%），并且随温度变化较大（HCNR200的变化范围在0.25%到0.75%之间），但芯片的设计使得K1和K2相等。

光耦的工作原理及应用

光耦的工作原理及应用
光耦是一种常用于隔离和传输电信号的光电器件，它由发光二极管（LED）和光敏晶体管（光电二极管）组成。

光耦通过光学和电学相互作用来实现输入和输出信号之间的电气隔离，从而提高电路系统的安全性和稳定性。

光耦的工作原理基于发光二极管发射光信号，并被光敏晶体管转换成相应的电信号。

当输入端施加电压，LED发光，发射的光穿过内部隔离层作用于光敏晶体管，使其导通并输出电信号。

这种光学隔离的设计使得输入端和输出端完全电气隔离，有效防止了干扰和噪声的传播，提高了电路的抗干扰能力。

在实际应用中，光耦有着广泛的用途。

一方面，光耦常用于电力电子设备中，如开关电源、逆变器等，用于隔离控制信号和功率信号，防止电流反馈和高压击穿等问题。

另一方面，光耦也被广泛应用于通信领域，如串口通信、光纤通信等，用于隔离不同系统之间的信号传输，提高通信稳定性和安全性。

此外，光耦还常用于医疗设备、汽车电子、工业控制等领域。

在医疗设备上，光耦可以用于隔离敏感信号，防止电气噪声对患者造成影响；在汽车电子上，光耦可以实现车内控制系统和驱动系统之间的隔离，提高汽车电子系统的可靠性；在工业控制方面，光耦可以用于PLC控制、传感器信号隔离等，确保工业自动化系统的稳定性和安全性。

总的来说，光耦作为一种重要的光电器件，在电子领域有着广泛的应用前景。

它通过光学隔离的方式，实现了电路系统的信号隔离和传输，在提高系统稳定性、可靠性和安全性方面发挥着关键作用。

随着科技的不断进步，相信光耦将在更多领域展现其价值，为电子设备的发展和应用带来更多新的可能性。

1。

光耦的工作原理及应用

光耦合器的压力及应用光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

工作原理耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得1553b耦合器线缆接头到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大提高计算机工作的可靠性。

优点光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无光耦影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR）、仪器仪表、通信设备及微机接口中。

P521光耦详细解答

光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

\\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

光耦器件的工作原理

光耦器件的工作原理
光耦器件是一种能够实现光电隔离的元件，常用于电气设备中以实现输入和输出信号之间的隔离和传输。

光耦器件由发光二极管（LED）和光敏三极管（光电晶体管）两部分组成，通过光的转换和传输实现输入端与输出端的电气隔离。

光耦器件的工作原理主要分为两个步骤：发光二极管发出光信号和光敏三极管接收光信号。

首先，当输入端施加电压使发光二极管正向导通时，发光二极管内部的半导体结会发出光信号。

这个发出的光信号在光耦器件中起到了传输信号的作用，光信号会穿过器件内部的隔离层，到达输出端。

其次，输出端的光敏三极管接收到发光二极管发出的光信号后，光敏三极管内的半导体结会产生一定的电流。

这个电流会随着光信号的强度而变化，实现了光信号到电信号的转换。

从而实现了输入端信号到输出端信号的隔离和传输。

光耦器件在电气设备中起到了重要的作用，它能够有效地隔离输入端和输出端的电气信号，避免了信号的干扰和传输中可能发生的电气隔离问题。

同时，光耦器件还具有体积小、响应速度快、工作可靠、耐高温等优点，使其在各种电路设计中得到广泛应用。

总的来说，光耦器件通过光的转换和传输原理实现了输入端到输出端信号的隔离和传输，为电气设备的安全运行和信号传输提供了有效的技术支持。

其工作原理简单清晰，应用广泛，对于提高电路设计的稳定性和可靠性具有重要的意义。

1。

基础分享 HCNR200光耦合器典型电路分析

基础分享HCNR200光耦合器典型电路分析
在昨天的文章中，我们结合光耦合器HCNR200的基本结构，为大家简
要分析了一下这种线性光耦的工作原理。

作为一种比较常见的线性光耦合器，HCNR200在很多电路的设计中都得到了应用，因此，今天我们将会结合这一线性光耦的实际电路应用情况，来分析一下该种型号的光耦在实际应用过程中的工作运行情况。

下图所示为用HCNR200实现一个简单隔离放大器的基
本应用电路。

HCNR200光耦合器应用电路图
通过对上图所提供的HCNR200线性光耦合器应用电路进行分析，我们可
以看到，在该种隔离放大器的应用电路中，运算放大器Al构成负反馈放大电路，PDl接在A1的输入端，完成对LED输出光信号的检测，并自动调整通过LED的电流，以补偿LED光强随温度变化引起的非线性，因此该反馈放
大器主要用于稳定LED的光输出并使其线性化。

运算放大器A2构成电流电压转换电路A2和及R2将IPD2转换为电压输出。

电阻R3为LED的限流电阻，C1、C2为起反馈作用，用于改善电路的高频特性，提高电路的稳定性，消除自激振荡，滤除电路中的毛刺信号，降低电路的输出噪声，其容值可根据电路的频率特性来选取。

设IED两端的电压为VLED，A1输出端电压为Vo1，根据运放“虚短”和“虚断”特性，可以得出公式：
由上文中所提供的公式我们可以看到，IPD1仅仅决定于Vin以及R1的值，与LED的输出光强特性无关。

该隔离放大器电路的Vout与Vin也成线性关。

高线性模拟光耦HCNR201原理及其在检测电路中的应用

! "# ! !应用与设计
《国外电子元器件》 "$$% 年第 " 期
"$$% 年 " 月
高线性模拟光耦 &’()"$* 原理及其在检测电路中的应用
西北机电工程研究所赵昕刘洪涛
!"# $%&’(&)*# +, -&." /&’#0%&12 3’0*+. 4)1+(+5)*#%6 -789:;< 0’= >16 3))*&(01&+’6 &’ !#61&’. 7&%(5&1
+,-. /01 203 &.145-. 摘要：它具有很高的线性度和灵敏度，可在 &’()"$* 是 &6 公司生产的高线性度模拟光电耦合器，检测系统中精确地传送电压信号。文中介绍了高线性度模拟光耦 &’()"$* 的内部结构和工作原理，给出了用 &’()"$* 和运算放大器实现检测电压的隔离传输电路。关键词：光电耦合器件；隔离；测量电路； &’()"$* 分类号：文献标识码：文章编号：（ "$$%） 7(*8* 9 *$$: ! :;<< $" ! $$"# ! $"
!耐压能力为一分钟 8$$$G，最大绝缘工作电压为 *#*#G； !具有 $ A *8G 的输入 H 输出范围。 &’()"$* 光电耦合器的内部结构如图 * 所示，其中 2I@ 为铝砷化镓发光二极管， 6@*、 6@" 是两个相邻匹配的光敏二极管，这种封装结构决定了每一个光敏二极管都能从 2I@ 得到近似的光照，因而消除了 2I@ 的非线性和偏差特性所带来的误差。当电流流过 2I@ 时， 2I@ 发出的光被耦合到 6@* 与 6@"，从而在器件输出端产生与光强成正比的输出电流。在使用时，可将第 %、 # 输出端与第 *、 " 输入端一起接入控制回路，其中第 %、# 端的光敏二极管起反馈作用，它可将产生的输出电流再反馈到第 *、" 端的 2I@ 上，以对输入信号进行反馈控制。
