气动阀组成及工作原理
气动阀门工作原理图解说明
气动阀门工作原理图解说明
气动阀门的工作原理如下：
1. 气源: 气动阀门的工作原理主要依赖于气源。
气源通常是一个气缸，里面储存着压缩空气或其他气体。
2. 控制器: 控制器用来控制气源的供应和关闭。
它可以是手动操作的开关，也可以是自动控制器，如电磁阀。
3. 气缸: 气缸是气动阀门的核心部件。
它通常由一个活塞和一个活塞杆组成。
当气源供气时，气缸内的压缩空气推动活塞移动。
4. 阀门: 阀门连接在气缸的出口处。
它可以是旋转阀，也可以是直线阀。
当气源供气时，阀门打开，允许流体通过。
当气源关闭时，阀门关闭，阻止流体通过。
5. 动力传动: 气缸的活塞杆通过动力传动装置连接到阀门，将气源的动力传递给阀门，以实现开启或关闭阀门。
通过控制器和气源的供应，可以实现对气动阀门的控制。
当控制器将气源供气时，气体流经阀门，并允许流体通过。
当控制器关闭气源时，阀门关闭，阻止流体通过。
这种工作原理使得气动阀门在自动化系统中得以广泛应用，可以用于控制流体介质的流量、压力和方向。
气动调节阀的结构和工作原理
气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。
直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。
二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。
直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。
三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。
常见的作用器有气动活塞式和气动膜片式两种。
气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。
气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。
四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。
常见的附件有位置器、阻尼器、限位器和手动装置等。
位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。
阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。
限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。
手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。
气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。
当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。
阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。
当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。
气动阀门 工作原理
气动执行器中单作用与双作用的区分气动执行器如何操作气动执行器是利用压缩空气来驱动阀门开关或调整介质流量的执行装置，也被称作气动执行机构或气动装置，一般与阀门配套使用。
双作用气动执行器：双作用气动执行器就是通气的情况下气动执行器就开始转动打开阀门，当要关闭阀门的时候另外一边通气才能关闭，是靠气缸复位的，在失去气源的时候只能保持原位；简单来说就是你给气，气动执行器开始转动打开阀门，当要关闭阀门时，需要另外一边给起才能关闭！而单作用就是你给气就打开，不给气就自动关闭了！一般工况中使用双作用的较多，双作用气缸的没有弹簧，因而成本比单作用气动执行器的成本低。
单作用气动执行器：单作用气动执行器在通气的情况下气动执行器打开阀门，不通气源的情况下自动关闭，单作用气动执行器靠弹簧自动复位，一般在不安全的工况中使用较多，比图输送可燃气体或可燃液体，在失去气源又显现紧急情况的时候，单作用气动执行机构能自动复位把不安全降到*低，而双作用一般不简单复位。
单作用气动执行器一般分为常开型和常闭型。
常开型：通气关，断气开；常闭型：通气开，断气关。
气动执行器的工作原理有哪些内容？双作用气动执行器工作原理，单作用带弹簧复气动执行器工作原理，气动阀门的工作方式都是以靠气动执行器压缩空气带动阀门而工作的。
单作用和双作用一般是指的气缸执行机构。
单作用：气缸的移动通过仪表空气的压力，返回时由弹簧供应压力。
双作用：气缸的移动和返回都是通过仪表空气来供应动力。
单作用的扭矩要比双作用的小得多。
故双作用一般用于需要较大扭矩的阀门。
双作用气动执行器工作原理当气源压力从气口（2）进入气缸两活塞之间中腔时，使两活塞分别向气缸两端方向移动，两端气腔的空气通过气口（4）排出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。
反之气源压力从气口（4）进入气缸两端气腔时，使两活塞向气缸中心方向移动，中心气腔的空气通过气口（2）排出，同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。

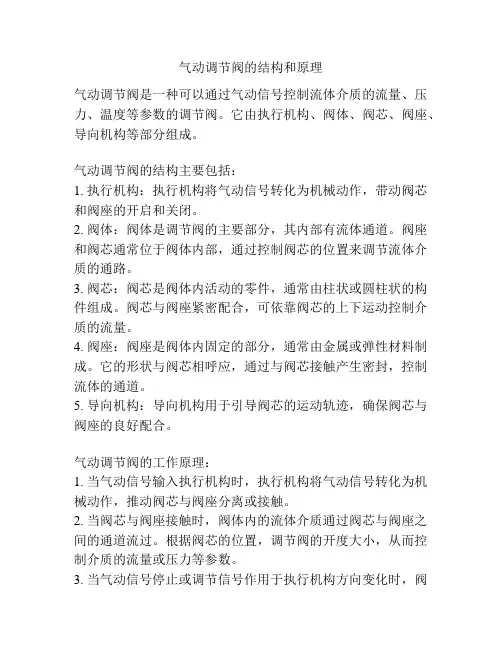

气动调节阀的结构和原理
气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。
它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。
气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。
2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。
阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。
3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。
阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。
4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。
它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。
5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。
气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。
2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。
根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。
3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。
通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。

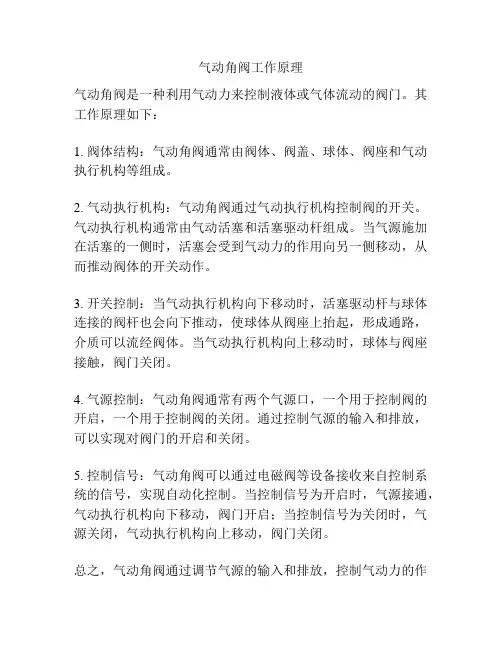

气动角阀工作原理
气动角阀工作原理
气动角阀是一种利用气动力来控制液体或气体流动的阀门。
其工作原理如下：
1. 阀体结构：气动角阀通常由阀体、阀盖、球体、阀座和气动执行机构等组成。
2. 气动执行机构：气动角阀通过气动执行机构控制阀的开关。
气动执行机构通常由气动活塞和活塞驱动杆组成。
当气源施加在活塞的一侧时，活塞会受到气动力的作用向另一侧移动，从而推动阀体的开关动作。
3. 开关控制：当气动执行机构向下移动时，活塞驱动杆与球体连接的阀杆也会向下推动，使球体从阀座上抬起，形成通路，介质可以流经阀体。
当气动执行机构向上移动时，球体与阀座接触，阀门关闭。
4. 气源控制：气动角阀通常有两个气源口，一个用于控制阀的开启，一个用于控制阀的关闭。
通过控制气源的输入和排放，可以实现对阀门的开启和关闭。
5. 控制信号：气动角阀可以通过电磁阀等设备接收来自控制系统的信号，实现自动化控制。
当控制信号为开启时，气源接通，气动执行机构向下移动，阀门开启；当控制信号为关闭时，气源关闭，气动执行机构向上移动，阀门关闭。
总之，气动角阀通过调节气源的输入和排放，控制气动力的作
用，实现阀门的开启和关闭，从而控制流体的流动。
其优点是结构简单，响应速度快，适用于大流量、高压力的流体控制。
气动阀的工作原理
气动阀的工作原理
1 气动阀的概念
气动阀是利用气压为能量源，可自动开启或关闭的设备。
它可以
用作流体系统中的自动控制元件和控制，用于调节介质的流量。
目前
在工业单元中，气动阀广泛用于低压介质的自动控制系统中。
它有多
种不同的类型，可以应用于各种不同的工况。
2 气动阀的工作原理
气动阀的工作原理就是利用气动控制系统中的气压差来控制介质
的流量。
当气压上升时，传感器感受到气压的变化，把信号发送给控
制器，控制器会控制气动系统中的阀门，从而改变流量。
当气压降低时，控制器会控制气动系统中的阀门，从而降低流量。
3 气动阀的结构
气动阀的结构比较简单，主要有腔体、驱动元件、阀杆等结构。
随着发展，气动阀也呈现出多种形式。
它们可以分为直动式气动阀和
间接动式气动阀两类。
直动式气动阀是直接用气压驱动阀杆，在受到
气压控制时，阀杆直接滑动，从而改变阀门的位置，控制介质的流量。
而间接动式气动阀是利用气压控制弹簧，然后弹簧驱动阀杆滑动，来
控制介质的流量。
4 气动阀的优缺点
（1）气动阀的优点：可靠性高、操作间隔长、响应时间短、动作灵活。
（2）气动阀的缺点：动态特性差，使用成本较高，故障率较高，高损耗、精度要求较高等。
5 气动阀的应用
气动阀可以用于液体介质、蒸汽介质、气体介质等多种介质的控制，它广泛用于工业液压系统、气源分配系统、气路控制系统、压力补偿系统等等各种场合。
气动阀的发展为工业领域的生产带来了更多的便利，也方便了控制介质的流量，提高了工作效率，受到工业界的广泛应用。
气动阀工作原理
气动阀工作原理
气动阀是一种利用气动力控制流体流动的装置。
它由活塞式执行器和阀体组成。
以下是气动阀的工作原理：
1. 气源供气：将压缩空气通过气源管道送入气动阀的进气口。
2. 控制信号输入：当需要控制气动阀开关状态时，向气动阀发送相应的控制信号。
常用的控制信号有气压信号和电信号。
3. 活塞运动：根据控制信号的不同，活塞运动方向也不同。
当气动阀接收到信号时，活塞会受到气源供气的作用，从而产生运动。
4. 阀门开关：随着活塞的运动，阀体中的阀门也会随之开启或关闭。
当活塞移动到规定位置时，阀门会与阀体的开口对齐，从而使流体流通或中断。
5. 流体控制：根据阀门的开启或关闭状态，流体能够通过阀体的开口进入或离开管道系统。
通过控制活塞的位置，可以调节阀门的开闭程度，从而控制流体的流量。
6. 控制信号停止：当控制信号停止或改变时，气动阀会根据新的信号重新调整活塞的位置，从而实现新的阀门开闭状态。
总之，气动阀利用气源供气和控制信号来驱动活塞的运动，进而控制阀体的开闭状态，从而实现对流体流动的控制。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过电磁力控制气体流动，实现对气体的开关控制。
下面将详细介绍气动电磁阀的工作原理。
1. 结构组成气动电磁阀主要由电磁铁、气缸、阀体和阀芯等部分组成。
其中，电磁铁是气动电磁阀的核心部件，它通过电流激励产生电磁力，控制阀芯的运动。
2. 工作原理气动电磁阀的工作原理可以分为两个过程：电磁铁吸合和阀芯动作。
（1）电磁铁吸合当控制电路通电时，电磁铁中的线圈产生磁场，吸引铁芯。
铁芯被吸引后，与阀芯连接的杆部位受到推力，向下运动。
推力的大小取决于电磁铁的磁场强度和线圈匝数。
（2）阀芯动作随着铁芯的向下运动，阀芯也会随之向下运动。
当阀芯的密封面与阀座密封面接触时，气体无法通过阀体，阀门处于关闭状态。
当电磁铁断电时，铁芯失去磁性，弹簧的作用力将阀芯推回原位，阀门处于开启状态。
3. 工作过程气动电磁阀的工作过程可以分为两个阶段：开启和关闭。
（1）开启过程当电磁铁通电时，电磁铁吸合，阀芯向下运动，阀门关闭。
此时，气体无法通过阀体，实现了气体的截断。
（2）关闭过程当电磁铁断电时，电磁铁失去磁性，弹簧的作用力将阀芯推回原位，阀门开启。
此时，气体可以通过阀体，实现了气体的通畅。
4. 应用领域气动电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：（1）气动系统控制：气动电磁阀可以用于控制气体的流动方向、流量和压力等参数，实现气动系统的控制。
（2）液压系统控制：气动电磁阀也可以用于控制液体的流动，实现液压系统的控制。
（3）工业设备控制：气动电磁阀可以用于控制工业设备的启停、转向和运动等，提高生产效率。
（4）环境控制：气动电磁阀可以用于控制空调、暖通系统等环境控制设备，实现温度、湿度和空气流动等参数的调节。
总结：气动电磁阀通过电磁力控制阀芯的运动，实现对气体的开关控制。
其工作原理简单明了，结构紧凑，可靠性高。
在工业自动化系统中有着广泛的应用。
通过控制电磁铁的通断，气动电磁阀可以实现气体的截断和通畅，满足不同工业场景的控制需求。
气动调节阀的结构和原理
气动调节阀的结构和原理一、气动调节阀的结构1.阀体：阀体是气动调节阀的主要组成部分，通常由铸铁、碳钢、不锈钢等材料制成。
它的内部有通道，用于流体的流动。
2.阀芯：阀芯是气动调节阀的流体控制部分，它可以根据控制信号的变化来调整阀的开度。
常见的阀芯形状有直线型、角型和等百分比型。
3.气动执行机构：气动执行机构是气动调节阀的关键部件，它接收控制信号，通过将蓄气室内的气压转换为力推动阀芯的移动，从而改变阀的开度。
4.配套附件：配套附件包括定位器、传感器、调节装置等，用于配合气动调节阀的工作，提高控制精度和稳定性。
二、气动调节阀的工作原理当气动调节阀接收到控制信号后，气动执行机构会收到压力信号，将之转换为力，推动阀芯的移动。
当阀芯向上移动时，流道的通口面积变大，流体介质的流量增大；反之，阀芯向下移动时，流道的通口面积变小，流体介质的流量减小。
实际上，通过调节气动执行机构的输入气压、调整阀芯的行程，可以精确地控制阀的开度，从而实现对流体介质流量、压力等参数的调节。
三、气动调节阀的应用1.流量控制：气动调节阀可用于控制不同介质的流量，如气体、液体等。
2.压力控制：通过调节气动调节阀的开度，可以实现对流体介质的压力控制。
3.温度控制：气动调节阀可用于调节热媒、冷媒等介质的进出口温度，实现温度控制。
4.液位控制：气动调节阀可用于调节容器内流体的液位，实现液位控制。
5.流体分配：气动调节阀可用于将流体分配到不同的管道或系统中，实现流体的分配控制。
综上所述，气动调节阀具有结构简单、控制精度高、响应速度快等特点，在工业自动控制中起着重要的作用。
气动阀门工作原理及说明
气动阀门工作原理及说明气动阀门是一种利用压缩空气作为动力源的阀门，常用于工业自动化控制系统中。
其主要工作原理是通过压缩空气产生的动力，使阀门的阀芯或阀板产生位移，从而实现阀门的开关和调节。
气动阀门通常由阀门本体、气动执行器和配套的控制装置组成。
阀门本体是用于控制介质流动的部件，一般通过阀芯或阀板的开闭来实现。
气动执行器则负责将压缩空气转化为阀门的动力，常见的气动执行器有气缸型和齿轮式两种。
控制装置主要用于控制气动执行器的工作状态，通常包括阀门位置传感器、压力调节阀及电磁阀等组件。
气动阀门的工作过程主要包括如下几个步骤：1.控制信号输入：当需要控制阀门的开关或调节时，系统通过控制装置发送相应的控制信号。
2.气动执行器工作：接收到控制信号后，气动执行器开始工作。
这时，通过控制装置控制的电磁阀打开或关闭，控制压缩空气的进出。
3.压缩空气传递：当电磁阀打开时，压缩空气通过进气口进入气动执行器。
压缩空气的进入将产生气压，推动气动执行器内部的活塞或齿轮。
4.阀芯或阀板位移：气压推动活塞或齿轮的位移，进而将阀芯或阀板推动到相应的位置。
当阀芯或阀板关闭时，阀门会截断介质的流动；当阀芯或阀板打开时，阀门会允许介质的流动。
5.控制信号反馈：阀门位置传感器可以实时监测阀门的开关状态，并将信息反馈给控制装置。
控制装置可以根据反馈信息进行控制策略的调整，以实现阀门的精确控制。
使用气动阀门的主要优点是操作迅速、可靠性高、易于自动化控制和维护，因此在许多工业领域广泛应用。
同时，气动阀门还具有较大的通径范围、适应性强、耐高温等特点。
总之，气动阀门工作原理是利用压缩空气产生的动力推动阀门的阀芯或阀板，实现阀门的开关和调节。
通过控制装置的控制信号，气动执行器将压缩空气传递至阀门，从而使阀门的阀芯或阀板产生位移。
这种工作原理使得气动阀门在工业自动化控制系统中具备了许多优点和应用优势。
气动阀门的分类及原理
气动阀门的分类及原理根据阀门的结构,气动阀一般可分为基本阀和组合阀。
基本阀包括节流阀减压阀单向阀等。
组合阀由基本阀组合而成，如两个单向阀可组合成双压阀和梭阀；单向阀经结构的变化可变为快速排气阀；单向阀和节流阀组合可制成单向节流阀，和顺序阀组合可制成单向顺序阀；两个减压阀组合可以制成先导式减压阀和定值器；定差减压阀和节流阀组合制成调速阀等等。
一、单向阀的工作原理如图l所示，单向阀是气流只能一个方向流动而不能反向流动的方向控制阀。
其工作原理与液压单向阀一样。
压缩空气从P口进入，克服弹簧力和摩擦力使单向阀阀口开启，压缩空气从P流至A；当P口无压缩空气时，在弹簧力和A 口(腔)余气力作用下；阀口处于关闭状态，使从A至P气流不通。
单向阀应用于不允许气流反向流动的场合，如空压机向气罐充气时，在空压机与气罐之间设置一单向阀，当空压机停止工作时，可防止气罐中的压缩空气回流到空压机。
单向阀还常与节流阀、顺序阀等组合成单向节流阀、单向顺序阀使用。
二、减压阀的工作原理及选用（一）减压阀的工作原理直动式减压阀图14—1a所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。
压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。
P 2的大小可由调压弹簧2、3进行调节。
顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。
若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。
若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。
在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。
若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。
气动调节阀的结构和原理
气动调节阀的结构和原理气动调节阀是一种控制流体流量和压力的装置，通过气动执行机构将气压信号转换为阀芯运动，在调节阀的进口和出口之间形成阀门开度来控制流体的通断和调节。
本文将详细介绍气动调节阀的结构和工作原理。
一、气动调节阀的结构气动调节阀的结构主要由阀体、阀芯、活塞、气动执行器和配管组成。
1.阀体：阀体是气动调节阀的主要组成部分，一般采用铸造或锻造而成，通常具有高强度、耐腐蚀性和密封性能好的特点。
2.阀芯：阀芯是气动调节阀的关键部件之一，负责控制流体的通断和调节。
阀芯通常呈圆柱形，安装在阀体内部的流道上，可以根据气动执行机构的指令上下移动，从而改变流道的通断程度。
3.活塞：活塞是气动调节阀中的另一重要部件，也是连接阀芯和气动执行机构之间的机械传动部件。
活塞通常呈圆柱形，与阀芯相连，通过气动执行机构的压力变化，驱动活塞上下运动，从而带动阀芯的移动。
4.气动执行机构：气动执行机构是实现气动调节阀控制功能的关键部分，通常由气缸、活塞和气源组成。
当气源输入到气缸内部，气缸的活塞会受到气压力的作用，带动活塞和阀芯运动。
5.配管：配管是将气源和气动执行机构之间进行连接的管道系统，通常由管道、接头和阀门组成。
配管的设计和布置对气动调节阀的工作性能有很大的影响，需要根据具体的应用场景进行合理的设计。
二、气动调节阀的工作原理气动调节阀的工作原理主要包括控制信号的输入、气动执行机构的工作和阀芯的调节。
1.控制信号的输入：控制信号一般由外部控制系统发送给气动调节阀，可以是4-20mA电信号、0-10V电信号或数字信号等。
根据不同的控制要求和信号类型，可以选择不同的控制器和信号转换装置。
2.气动执行机构的工作：当控制信号进入气动执行机构时，通过气缸内部的阀门和活塞的协同作用，将气压信号转换为阀芯的运动。
-当控制信号的压力变化时，气动执行机构会根据信号的大小和方向，调整气缸内部的阀门位置，进一步调整阀芯的运动。
-当气压输入气缸的上方时，活塞会被推向下方，进而带动阀芯向下运动，从而增加流道的通断程度。
气动阀开关原理
气动阀开关原理
气动阀开关原理是利用空气或气体的压力作用于阀芯，将阀芯从关闭位置移动到开启位置或从开启位置移动到关闭位置，从而实现对流体的控制。
具体原理如下：
1. 工作原理：气动阀由电磁阀、压缩空气源和控制部件组成。
控制部件可以是手动按钮、电磁线圈或压力传感器等。
当控制部件发出信号时，电磁阀会受到激励，打开或关闭压缩空气源的通道，通过气压控制阀芯的运动。
2. 开启过程：当控制部件信号到达时，电磁阀打开压缩空气源的通道，压缩空气进入阀体，并通过通道作用于阀芯上的气动力。
气动力的大小取决于压力差和阀芯面积，当气动力大于关闭阀的弹簧力时，阀芯被推动向开启位置移动，从而打开阀门。
3. 关闭过程：当控制部件信号消失时，电磁阀关闭压缩空气源的通道，阀芯上的气动力消失，此时关闭阀的弹簧力将阀芯推回到关闭位置，阀门关闭。
4. 控制方式：除了手动按钮外，气动阀还可以通过电磁线圈或压力传感器进行控制。
当电磁线圈受到电流激励时，电磁阀打开或关闭通道，实现对阀芯的控制。
压力传感器可以检测系统中的压力变化，并通过控制电磁阀的开闭来调节阀芯的运动。
通过以上的工作原理，气动阀可以实现远距离控制和自动化控制，广泛应用于工业领域的流体控制系统中。
气动调节阀的结构和原理
气动调节阀的结构和原理气动调节阀是一种通过气压力驱动来改变阀门位置，从而调节介质流量或压力的阀门。
它采用气动执行器作为执行机构，通过接收来自控制系统的信号，将阀门的位置调整到所需位置，实现介质流量的调节。
气动调节阀在工业生产中被广泛应用，特别是在需要对介质进行精确控制的场合。
一、气动调节阀的结构气动调节阀的结构一般包括阀体、阀座、阀芯、执行器和附件等部件。
1.阀体：气动调节阀的阀体一般为铸钢、高强度合金钢或不锈钢材质，具有优良的耐压性和耐腐蚀性。
阀体内部一般有导流通道，用于引导介质流动，并设置有阀座和阀芯的安装位置。
2.阀座：阀座是控制介质流通的关键部件，它与阀芯配合形成关闭密封，阀座一般采用耐磨、耐腐蚀的材质，以保证阀门的长期使用寿命。
3.阀芯：阀芯是气动调节阀的主动部件，它负责调节介质的通断和流量。
阀芯的结构和形状会影响阀门的流体特性和流态特性，一般采用单阀芯或双阀芯结构。
4.执行器：执行器是气动调节阀的关键部件，它接收来自控制系统的信号，通过气动驱动将阀门的位置调整到所需位置。
执行器的类型有气动膜片执行器、气缸式执行器和液压执行器等。
5.附件：气动调节阀的附件包括位置传感器、手动操作装置、气动控制阀等，用于对阀门的位置、工作状态进行监测和控制。
二、气动调节阀的原理气动调节阀的工作原理基本上是通过控制气压信号来改变阀门位置，从而实现介质流量或压力的调节。
其工作过程主要包括定位、调节和反馈等步骤。
1.定位：当气动调节阀接收到来自控制系统的信号时，执行器通过气压信号驱动，将阀门的位置调整到所需位置，即定位到控制系统发来的指令位置。
2.调节：一旦阀门定位到指定位置后，气动调节阀就开始对介质进行调节，通过改变阀门的开度来调节介质的流量或压力。
这一过程是根据传感器检测到的介质参数信号，执行器实时调整阀门位置，使介质流量或压力保持在设定值范围内。
3.反馈：气动调节阀在工作过程中会不断接收来自传感器的反馈信号，执行器会根据传感器反馈的信息，实时调整阀门的位置，以确保介质流量或压力的稳定控制。
气动阀的工作原理
气动阀的工作原理
气动阀的工作原理是利用压缩空气的压力作为动力源，通过控制气源的供给和排放，使阀门实现开闭功能。
具体原理如下：
1. 气源供给：气动阀通过气源供给系统获取压缩空气，通常使用气源设备如压缩机将空气进行压缩，然后通过管道输送至气动阀。
2. 气源控制：气动阀内部设有控制腔，连接到气源供给系统。
当气源控制腔内的压力达到设定值时，阀门将自动关闭；当气源控制腔内的压力下降到一定值时，阀门将自动开启。
这可以通过一个称为气源控制装置的部件实现，它可以根据需要调节气源的供给和排放。
3. 阀体结构：气动阀通常由阀体、阀门和密封装置组成。
阀体是阀门的主要部分，它具有进口和出口通道，通常用于控制流体的进出；阀门是阀体内移动的部分，可以根据气源的控制进行开启或关闭；密封装置用于防止流体泄漏。
4. 气源传动：当气源供给系统提供足够的压力时，气动阀内的气源控制腔内的压力将超过阀门上方的阀盘，将阀盘顶起使阀门打开。
当气源供给系统停止供气或压力不足时，阀盘将由于外部介质的压力而关闭阀门。
5. 控制方式：气动阀可以通过多种控制方式进行操作，例如手动控制、电磁控制、机械控制等。
其中，电磁控制是最常用的方式之一，通过外部电磁阀控制气源的供给和排放，从而实现
对气动阀的远程控制。
综上所述，气动阀的工作原理是利用气源供给系统的压缩空气作为动力源，通过控制气源的供给和排放，使阀门的开闭运动，实现对流体的控制。
气动阀门电磁阀工作原理
气动阀门电磁阀工作原理气动阀门电磁阀是一种常用的控制阀门，它利用电磁铁的吸合和释放来控制阀门的开启和关闭。
它的工作原理如下：1. 结构组成气动阀门电磁阀主要由电磁铁、阀体、阀盖和阀芯等部分组成。
电磁铁由线圈、铁芯和固定在阀体上的磁极组成，通过通电使线圈产生磁场，吸引铁芯，使阀芯打开或关闭。
2. 工作原理当气动阀门电磁阀通电时，电流通过线圈，产生磁场。
磁场使铁芯受到吸引力，向上运动。
阀芯与铁芯相连，受到铁芯的带动，也向上运动。
当阀芯向上运动时，阀体上的密封垫被压缩，阀门打开，介质通过阀门流动。
当气动阀门电磁阀断电时，电磁铁中断电流，磁场消失，铁芯失去吸引力，向下运动。
阀芯受到铁芯的带动，也向下运动。
当阀芯向下运动时，密封垫恢复原状，阀门关闭，介质无法通过阀门流动。
3. 工作过程气动阀门电磁阀的工作过程可以分为开启过程和关闭过程。
开启过程：当气动阀门电磁阀通电时，电流通过线圈，产生磁场。
磁场使铁芯受到吸引力，向上运动。
阀芯与铁芯相连，受到铁芯的带动，也向上运动。
当阀芯向上运动时，阀体上的密封垫被压缩，阀门打开，介质通过阀门流动。
关闭过程：当气动阀门电磁阀断电时，电磁铁中断电流，磁场消失，铁芯失去吸引力，向下运动。
阀芯受到铁芯的带动，也向下运动。
当阀芯向下运动时，密封垫恢复原状，阀门关闭，介质无法通过阀门流动。
4. 使用注意事项在使用气动阀门电磁阀时，需要注意以下几点：(1) 电源电压要与电磁阀标识的额定电压一致，以免损坏电磁阀或无法正常工作。
(2) 电磁阀的线圈不能长时间通电，以免线圈过热引起故障。
(3) 定期检查电磁阀的工作状态，确保其正常运行。
(4) 定期清洗电磁阀内部的积尘和杂质，以防止阀门堵塞或漏气。
(5) 在安装和拆卸电磁阀时，要遵循相关的操作规范，以免损坏阀门或造成人身伤害。
总结：气动阀门电磁阀是一种利用电磁铁的吸合和释放来控制阀门的开启和关闭的装置。
通过通电使线圈产生磁场，吸引铁芯，使阀芯打开或关闭，从而实现阀门的控制。
气动蝶阀工作原理及构造
气动蝶阀工作原理及构造
气动蝶阀是一种通过压缩空气控制阀门开关的装置，常用于管道上的流体控制。
其工作原理和构造如下：
工作原理：
1. 控制信号：通过控制信号（通常为电气信号）将压缩空气送入气动蝶阀内。
2. 气动执行器：压缩空气进入气动执行器，驱动阀门的开闭动作。
3. 阀体运动：气动执行器内的活塞或齿轮机构通过压缩空气的力量，使阀门盘或阀瓣旋转或上下移动，从而改变管道通道的开启程度。
4. 流体控制：阀门的开闭动作改变了管道的通道，从而控制了流体的流量和压力。
构造：
1. 阀体：气动蝶阀的主体部分，通常为圆盘状或圆形阀瓣。
2. 阀杆：连接阀体和气动执行器的部分，使阀体能够进行旋转或移动。
3. 气动执行器：阀体的驱动部分，通常包括气缸、活塞、齿轮机构等，能够将压缩空气的力量转化为阀体的运动。
4. 密封结构：阀体与管道之间的接口处设置密封结构，以保证流体不会泄漏。
值得注意的是，具体的气动蝶阀结构和工作原理可能会根据不同的设计和制造商有所差异，上述内容仅为一般性描述。
气动阀门工作原理及作用
气动阀门工作原理及作用
氽动阀门，又称气动球阀、气动闸阀、气动先导阀，用易操作、可靠性强的气动方式对流体进行开关控制的一种自动化设备。
一、气动阀门工作原理
1、气动运行原理
氽动阀门采用气动驱动，利用气源驱动气缸作用做出开启或关闭阀门动作，实现流体控制。
2、气动输出原理
当气源向气缸输入压力，气缸的活塞上升，使动臂移动，从而带动偏心轴上的蝶板旋转，蝶板上的阀瓣与倾斜面接触，使阀瓣升高，闭合阀杆，通过调节气源的流量可实现阀门的开关控制。
三、气动阀门的作用
1、控制流量
气动阀门可以靠调节气源的流量来调节流量，实现设定的流量控制范围。
2、控制压力
通过气动阀门可以对一端或两端的压力进行设定，实现压力控制范围。
3、控制方向
气动阀门可以用来控制流体的流向，替代传统的活门。
4、保护设备安全
气动阀门可以控制流体的进出，达到保护设备安全的目的，避免发生意外。
气动电磁阀工作原理
气动电磁阀工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
它通过电磁力的作用来控制气体或液体的流动，实现各种工艺过程的控制。
本文将详细介绍气动电磁阀的工作原理及其组成部分。
一、工作原理气动电磁阀的工作原理基于电磁力和气动力的相互作用。
当电磁阀通电时，电磁线圈中的电流会产生磁场，这个磁场会吸引阀芯，使其与阀座之间的密封面分离，从而打开阀门。
当电磁阀断电时，阀芯会因为弹簧的作用而回到原位，阀门关闭。
二、组成部分1. 电磁线圈：电磁线圈是气动电磁阀的核心部件，它通过通电产生磁场，控制阀芯的运动。
电磁线圈通常由绝缘材料包裹，以防止电流泄漏和外界干扰。
2. 阀体：阀体是气动电磁阀的外壳，用于承载其他组件，并提供连接接口。
阀体通常由金属材料制成，具有一定的耐压能力和密封性能。
3. 阀芯：阀芯是气动电磁阀的运动部件，通过电磁力的作用来控制阀门的开关。
阀芯通常由磁性材料制成，以便与电磁线圈产生吸引力。
4. 弹簧：弹簧是气动电磁阀的复位元件，当电磁线圈断电时，弹簧会将阀芯恢复到原位，关闭阀门。
5. 密封件：密封件用于确保气动电磁阀在工作过程中的密封性能。
常见的密封件材料有橡胶、聚四氟乙烯等。
三、工作过程1. 开启过程：当电磁阀通电时，电流通过电磁线圈，产生磁场。
这个磁场会吸引阀芯，使其与阀座分离，从而打开阀门。
此时，气体或液体可以通过阀门流动。
2. 关闭过程：当电磁阀断电时，磁场消失，阀芯会受到弹簧的作用回到原位，与阀座接触，从而关闭阀门。
此时，气体或液体无法通过阀门流动。
四、应用领域气动电磁阀广泛应用于各个工业领域，包括石油化工、冶金、电力、机械制造等。
它们常用于控制气体或液体的流量、压力、温度等参数，实现工业自动化生产过程的控制。
总结：气动电磁阀是一种通过电磁力和气动力相互作用来控制气体或液体流动的控制元件。
它由电磁线圈、阀体、阀芯、弹簧和密封件等组成。
工作过程中，通电时阀门打开，断电时阀门关闭。
气动阀组成及工作原理
气动阀组成及工作原理内容提要气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。
控制和调节压缩空气压力的元件称为压力控制阀。
一、气动阀门系统各部分功能和用途①气动执行器：分为双动型和单动型。
双动气动执行器：对阀门开启和关闭的两位式控制。
单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。
②阀门：阀门是流体输送系统中的控制部件。
供电时阀门打开或关闭，断电时阀门关闭或打开。
双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
④限位开关：远距离传送阀门的开关位置的信号。
有机械式、接近式、感应式。
⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制。
⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。
⑦手动操作机构：在自动控制不正常情况下手动操作。
⑧消声器：安装在电磁阀的排气口，降低噪声。
⑨快插接头：一端连接于电磁阀或执行器，另一端将气管直接插入即可使用。
⑩空压机：是压缩空气的气压发生装置。
11气管：有软管、紫铜管、不锈钢。
常用规格有6mm、8mm。
气动开关型阀门系统构成：①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。
）气动调节型阀门系统构成：①气动执行器+②阀门+⑤气电定位器+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中⑦、⑧、⑨项可根据现场实际情况选配。
）二、气动开关阀气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。
下为单动气动开关型蝶阀实图。
Welcome 欢迎您的下载，资料仅供参考！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动阀组成及工作原理
内容提要
气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。
控制和调节压缩空气压力的元件称为压力控制阀。
一、气动阀门系统各部分功能和用途
①气动执行器：分为双动型和单动型。
双动气动执行器：对阀门
开启和关闭的两位式控制。
单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。
②阀门：阀门是流体输送系统中的控制部件。
③电磁阀：分为单电控电磁阀和双电控电磁阀。
单电控电磁阀：
供电时阀门打开或关闭，断电时阀门关闭或打开。
双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
④限位开关：远距离传送阀门的开关位置的信号。
有机械式、接
近式、感应式。
⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介
质流量调节控制。
⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源
稳压、清洁、运动部件润滑作用。
⑦手动操作机构：在自动控制不正常情况下手动操作。
⑧消声器：安装在电磁阀的排气口，降低噪声。
⑨快插接头：一端连接于电磁阀或执行器，另一端将气管直接插
入即可使用。
⑩空压机：是压缩空气的气压发生装置。
11 气管：有软管、紫铜管、不锈钢。
常用规格有6mm、8mm。
气动开关型阀门系统构成：
①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管
（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。
）
气动调节型阀门系统构成：
①气动执行器+②阀门+⑤气电定位器+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管
（其中⑦、⑧、⑨项可根据现场实际情况选配。
）
二、气动开关阀
气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。
下为单动气动开关型蝶阀实图。
