气动保位阀的工作原理
气动阀门工作原理
气动阀门工作原理气动阀门是一种利用气源驱动的控制装置，广泛应用于工业领域中的流体控制系统中。
其工作原理主要是通过气源的压力，控制阀门的开启和关闭，从而实现对流体的控制和调节。
下面将详细介绍气动阀门的工作原理。
1. 气源供应。
气动阀门的工作原理首先需要有稳定的气源供应。
气源可以是压缩空气、氮气或其他气体，通过管道输送到气动阀门的执行机构中。
气源的压力和流量需要根据阀门的工作要求进行调节和控制，以确保阀门的正常工作。
2. 执行机构。
气动阀门的执行机构是控制阀门开启和关闭的关键部件。
执行机构通常由气缸、活塞和阀盖等部件组成，当气源进入气缸时，气缸内的活塞会受到气源的压力而产生运动，从而驱动阀盖实现对阀门的控制。
执行机构的设计和选型直接影响着阀门的灵活性和控制精度。
3. 阀门结构。
气动阀门的结构设计也是其工作原理的重要组成部分。
阀门通常由阀体、阀座、阀盖和阀杆等部件组成，通过阀杆的上下运动来控制阀门的开启和关闭。
阀门的结构设计需要考虑到流体的压力、温度和介质等因素，以确保阀门在不同工况下的可靠性和稳定性。
4. 控制信号。
气动阀门的工作原理还涉及到控制信号的传输和处理。
控制信号可以是手动操作、电气信号或气动信号，通过控制信号的传输和处理，可以实现对阀门的远程控制和自动化操作。
控制信号的稳定性和可靠性对阀门的工作性能有着重要的影响。
5. 工作过程。
当气源供应到位时，执行机构受到气源的压力而产生运动，驱动阀盖实现对阀门的控制。
当阀门开启时，流体可以自由通过阀门进行流通；当阀门关闭时，流体无法通过阀门进行流通。
通过控制气源的压力和执行机构的动作，可以实现对阀门的精确控制和调节。
总结。
气动阀门的工作原理主要涉及气源供应、执行机构、阀门结构和控制信号等方面，通过这些部件的协调配合，实现对阀门的开启和关闭控制。
在实际应用中，需要根据具体的工况和要求，选择合适的气动阀门类型和参数，以确保阀门的正常工作和流体控制的精确性。
气动阀门定位器工作原理
气动阀门定位器工作原理
首先，当输入气动信号进入定位装置时，它会经过一个阀门控制单元
进行处理。
这个单元可以根据输入的信号来控制气体流量和压力，从而控
制最终的阀门位置。
然后，处理好的气动信号进入气动执行器，这是一个装有活塞和弹簧
的设备。
当气动信号进入气动执行器时，气体通过进气口进入活塞腔体。
如果气动信号是一个正常工作信号，那么活塞会根据进入的气体压力产生
相应的推力来改变阀门的位置。
当气动信号增大时，活塞腔体内的气压也会随之增加，并且活塞会受
到这些增加的压力的作用而向下移动，推动阀门开启。
相反，当气动信号
减小时，气腔中的气压也会减小，活塞会受到减小的压力的作用而向上移动，使阀门关闭。
同时，为了确保阀门的稳定性和精确度，气动执行器还配备了一个弹簧。
这个弹簧的作用是在气动信号不存在或异常时，提供一个恢复力来保
持阀门的关闭或开启状态。
最后，在气动执行器的底部还配备了一个阻尼装置，可以提供额外的
稳定性和减少震动。
这个阻尼装置是通过控制气腔中的气体流动来实现的，它可以使气动执行器的运动更加平滑和稳定。
综上所述，气动阀门定位器的工作原理是通过将输入的气动信号转化
为机械力来控制阀门的开闭程度。
它通过气动执行器和定位调节装置的配合，可以精确控制阀门的位置，从而实现对流体的准确控制。
气动阀门定位器的工作结构原理说明 定位器工作原理
气动阀门定位器的工作结构原理说明定位器工作原理（一）工作原理气动阀门定位器是气动调整阀的紧要附件和配件之一，起阀门定位作用。
气动阀门定位器是按力矩平衡原理工作的，当通入波纹管的信号压力加添时，使主杠杆绕支点转动，使喷嘴挡板靠近喷嘴，喷嘴背压经单向放大器放大后，通入到执行机构薄膜室的压力加添，使阀杆向下移动。
并带动反馈杆绕支点转动，反馈凸轮也随之作逆时针方向转动，通过滚轮使副杠杆绕支点转动，并将反馈弹簧拉伸，弹簧对主杠杆的拉力与信号压力用在波纹管上的力达到力矩平衡时，仪表达到平衡状态。
执行机构的阀位维持在确定的开度上，确定的信号压力就对应于确定的阀位开度。
以上作用方式为正作用，若要更改作用方式，只要将凸轮翻转，A向变成B 向等，即可。
所谓正作用定位器，就是信号压力加添，输出压力亦加添；所谓反作用定位器，就是信号压力加添，输出压力则削减。
一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
（二）结构原理气动阀门定位器接收来自掌控器或掌控系统中4～20mA等弱电信号，并向气动执行机构输送空气信号来掌控阀门位置的装置。
其与气动调整阀配套使用，构成闭环掌控回路。
把掌控系统给出的直流电流信号转换成驱动调整阀的气信号，掌控调整阀的动作。
同时依据调整阀的开度进行反馈，使阀门位置能够按系统输出的掌控信号进行正确定位。
（三）紧要功能气动阀门定位器与气动执行机构共同构成自控单元和各种调整阀连接经过调试安装后，组合成气动调整阀。
用于各种工业自动化过程掌控领域当中。
定位器的安装怎样？智能阀门定位器为环路供电设备，能够驱动线性和90、旋转气动阀门。
4—20mA输入信号确定阀门的设定点。
精准明确的掌控通过阀位反馈实现—自动更改空气输出压力以克服阀杆摩擦力和流体的力的作用，维持所需要的阀位。
阀位通过连续的行程%数字显示。
阀位反馈通过基于霍尔效应的非接触技术获得。
气动阀的工作原理
气动阀的工作原理
气动阀的工作原理是通过气动执行器将气动信号转换为机械运动，从而实现对流体介质的控制。
具体工作原理如下：
1. 气动信号传递：气动信号由控制系统产生，并通过气源将压缩空气送入气动执行器。
2. 转换运动：在气动执行器内部，压缩空气进入气缸，推动活塞运动。
活塞连接着阀芯，当活塞运动时，阀芯也跟随移动。
3. 阀孔控制：当阀芯移动时，它可以与阀体上的阀孔进行连通或断开操作。
连通时，阀芯与阀孔对齐，流体介质可以通过；断开时，阀芯与阀孔不对齐，流体介质无法通过。
4. 流体控制：通过控制气压信号的变化，可以控制活塞位置和阀芯与阀孔的对应关系，从而实现对流体介质的控制。
比如，若阀芯与阀孔连通，则流体可以顺利通过；若阀芯与阀孔断开，则流体无法通过。
5. 控制策略：气动阀根据实际需求，通过控制系统发送不同的气压信号，实现对阀芯位置的调节，从而达到控制流体介质的目的。
通过以上工作原理，气动阀可以在工业自动化控制及流体控制系统中起到重要的作用，广泛应用于各种流体介质的控制领域。
气动保位阀工作原理
气动保位阀工作原理1. 气动保位阀可真是个神奇的小家伙,它就像是一个尽职尽责的门卫,守护着气体流动的通道。
老张师傅常说:"这玩意儿可比人都靠谱,从不打瞌睡。
"2. 说到它的工作原理,我就想起师傅打的一个比方:"就像是你家防盗门上那个自动关门器,但比它厉害多了。
"气动保位阀靠气压来控制开关,一旦断气就能立马保持在最后的位置。
3. 阀门里面有个弹簧机构,小李这样解释:"你可以想象成一个会自动回弹的弹簧床,但它不是用来跳跃的,而是用来控制气流方向的。
"4. 工作时,气动保位阀里的活塞就像个小士兵,随时待命。
"气压一来,它就立正站好；气压一走,它就原地不动。
"维修班老王这样形象地描述道。
5. 有趣的是,这个阀门还有记忆功能。
小张说:"它就像是个特别固执的人,你不给它新指令,它就死活保持原来的姿势不动。
"这个特性在紧急情况下特别重要。
6. 阀门内部的密封圈可有意思了,它就像是一圈小橡皮筋,紧紧地包裹着活塞。
师傅说:"这玩意儿要是漏气了,就跟漏水的水龙头一样烦人。
"7. 气动保位阀的反应速度特别快,快得像是一个训练有素的运动员。
"啪"的一下就能切换位置,这让我想起师傅说的:"这速度,比你们年轻人玩游戏的手速还快。
"8. 在实际应用中,气动保位阀特别靠谱。
机修班老李说:"这东西就像是个尽职的保安,不管外面刮风下雨,它都坚守岗位。
"9. 阀门的调节精度也很高,能精确控制气流大小。
小王打趣道:"这就像是调音响的音量旋钮,想多大声就多大声,特别听话。
"10. 保养这个阀门也很重要,得定期检查清理。
师傅说:"就像照顾小孩一样,得定期'洗澡',不然它也会'生病'的。
"11. 在故障诊断时,经常能听到阀门发出的声音。

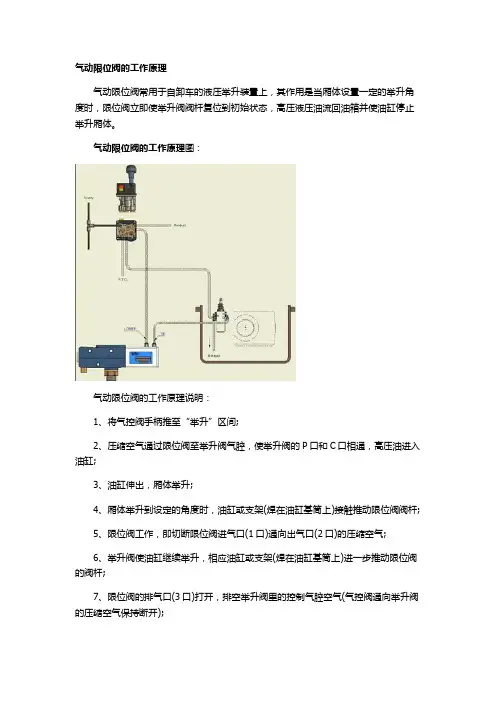

气动限位阀的工作原理
气动限位阀的工作原理
气动限位阀常用于自卸车的液压举升装置上，其作用是当厢体设置一定的举升角度时，限位阀立即使举升阀阀杆复位到初始状态，高压液压油流回油箱并使油缸停止举升厢体。
气动限位阀的工作原理图：
气动限位阀的工作原理说明：
1、将气控阀手柄推至“举升”区间;
2、压缩空气通过限位阀至举升阀气腔，使举升阀的P口和C口相通，高压油进入油缸;
3、油缸伸出，厢体举升;
4、厢体举升到设定的角度时，油缸或支架(焊在油缸基筒上)接触推动限位阀阀杆;
5、限位阀工作，即切断限位阀进气口(1口)通向出气口(2口)的压缩空气;
6、举升阀使油缸继续举升，相应油缸或支架(焊在油缸基筒上)进一步推动限位阀的阀杆;
7、限位阀的排气口(3口)打开，排空举升阀里的控制气腔空气(气控阀通向举升阀的压缩空气保持断开);
8、举升阀复位到起始状态;
9、油缸停止举升。
以气动限位阀的工作原理可以配合上面的气动限位阀的工作原理图理解。
以上由上海沃托阀门有限公司整理。
气动保位阀工作原理
气动保位阀是阀位保护装置。
当仪表的气源压力中断，或气源供给系统发生故障时，气动保位阀能够自动切断调节器与调节阀气室，或定位器输出与调节阀气室之间的通道，使调节阀的阀位保持原来的控制位置，以保证调节回路中工艺参数不变。
这样介质的被调作用不中断，故障消除后，气动保位阀立刻恢复正常位置。
下图所示为气动保位阀的结构。
当气源信号进入气室B时，作用在比较部件2上的力，与弹簧1的作用力进行比较。
正常状态时，膜片比较部件2的推力，大于给定的弹簧力，此时平板阀芯3抬起，打开喷嘴4，通道处于正常工作状态。
当气源发生故障而供气中断时，气室B的压力下降，在弹簧力作用下，平板阀芯3盖住喷嘴，切断了气室A与输出口的通道。
也就是将气动执行机构的气室密封，使调节阀的工作位置保持在原来的位置上，起到保持阀位的作用。
气动保位阀结构图1—弹簧 2—比较部分 3、平板阀芯 4—喷嘴 A、B—气室TAG:气动薄膜三通调节阀气动智能调节阀气动薄膜双座调节阀气动薄膜衬四氟调节阀卫生级气动薄膜调节阀注：气动保位阀安装在定位器与膜头之间如果有电磁阀，电磁阀因安装在保位阀和膜头之间气动继动器本质上是一种气动放大器。
它与气动薄膜式或气动活塞式执行机构配套使用，用以提高气动执行机构的动作速度。
当仪表远距离传送压力信号，或执行机构气室的容量很大时，由于将产生较明显的传递时间滞后，因此，使用这种附件能显著提高执行机构的响应特性。
下面所示为一种典型的气动继动器的结构。
它是以力平衡原理工作的。
当由调节器或阀门定位器来的控制信号压力输入到气室A时，在膜组件1上产生一个向下的推力，膜片组件1向下转动，打开阀芯2。
此时，气源压力由阀芯、阀座之间的间隙，流人到反馈气室B，同时经由输出端被送到执行机构。
当膜片的上下两侧所产生的作用力相平稀时，输入信号与输出信号将保持一定的比例关系。
如果设P为信号压力，膜片组件1 上膜片的有效面积为A1，下膜片的有效面移为A2，输出压力为Pout，则有下列的平衡关系成立：气动继电器结构1—膜片组建 2—阀芯 3—针形阀PA1=PoutA2式中，面积A1、A2均为常数。
阀门气路上的锁止阀和保位阀的工作原理
阀门气路上的锁止阀和保位阀的工作原理The working principles of the lock valve and the position-maintaining valve on the valve pneumatic circuit are vital to ensuring the efficient operation of the valve system. Lock valves are designed to prevent the unintended movement of the valve actuator, while position-maintaining valves are responsible for holding the valve in a specific position. Understanding how these valves function is essential for maintaining the safety and reliability of the valve system.锁止阀的工作原理是通过在气路中引入一个单向阀或者一个阻尼器，来实现对阀门活塞的锁定。
当锁止阀关闭时，气体将被阻挡在阀门活塞两侧，从而阻止活塞的移动。
这种设计可以有效避免因外部压力或振动而导致阀门意外开启或关闭的情况，保证阀门的稳定工作。
Position-maintaining valves, on the other hand, work by maintaining a specific pressure in the actuator chamber to hold the valve in position. By regulating the flow of air into and out of the actuator chamber, these valves ensure that the valve stays in the desired position even under changing process conditions. This is crucial forprocesses where precise control over the valve position is necessaryto maintain optimal performance.保位阀的工作原理是通过对阀门的活塞室施加一定的气压，来保持阀门在特定位置。
气动保位阀工作原理
气动保位阀工作原理 Prepared on 22 November 2020一、气动保位阀工作原理气动保位阀是阀位保护装置。
当仪表的气源压力中断，或气源供给系统发生故障时，气动保位阀能够自动切断调节器与调节阀气室，或定位器输出与调节阀气室之间的通道，使调节阀的阀位保持原来的控制位置，以保证调节回路中工艺参数不变。
这样介质的被调作用不中断，故障消除后，气动保位阀立刻恢复正常位置。
下图所示为气动保位阀的结构。
当气源信号进入气室B时，作用在比较部件2上的力，与弹簧1的作用力进行比较。
正常状态时，膜片比较部件2的推力，大于给定的弹簧力，此时平板阀芯3抬起，打开喷嘴4，通道处于正常工作状态。
当气源发生故障而供气中断时，气室B的压力下降，在弹簧力作用下，平板阀芯3盖住喷嘴，切断了气室A与输出口的通道。
也就是将气动执行机构的气室密封，使调节阀的工作位置保持在原来的位置上，起到保持阀位的作用。
气动保位阀结构图1—弹簧2—比较部分3、平板阀芯4—喷嘴A、B—气室TAG:气动薄膜三通调节阀气动智能调节阀气动薄膜双座调节阀气动薄膜衬四氟调节阀卫生级气动薄膜调节阀注：气动保位阀安装在定位器与膜头之间如果有电磁阀，电磁阀因安装在保位阀和膜头之间二、气动继动器工作原理气动继动器本质上是一种气动放大器。
它与气动薄膜式或气动活塞式执行机构配套使用，用以提高气动执行机构的动作速度。
当仪表远距离传送压力信号，或执行机构气室的容量很大时，由于将产生较明显的传递时间滞后，因此，使用这种附件能显着提高执行机构的响应特性。
下面所示为一种典型的气动继动器的结构。
它是以力平衡原理工作的。
当由调节器或阀门定位器来的控制信号压力输入到气室A时，在膜组件1上产生一个向下的推力，膜片组件1向下转动，打开阀芯2。
此时，气源压力由阀芯、阀座之间的间隙，流人到反馈气室B，同时经由输出端被送到执行机构。
当膜片的上下两侧所产生的作用力相平稀时，输入信号与输出信号将保持一定的比例关系。
气动单、双向保位阀
气动单、双向保位阀
ZPB－11/21型气动单、双向保位阀是执行器附件之一，它与气动薄膜执行机构或双向作用的活塞式气动执行机构配套使用。
当气源系统发生故障时能自动切断气动执行机构进气和排气的通道，使其保持在事故时的位置，确保位阀能自动恢复正常工作。
所以气动保位阀在重要的自动控制回路中作为安全保护仪表。
结构原理：
气动保位阀是按力平衡原理设计而成。
它由：调节螺杆、锁紧螺母、调节弹簧、耗气孔、膜片、信号压力膜室、阀体、膜片、阀、阀弹簧、下膜室以及外罩，上、下阀体等零件组成。
技术参数
环境温度：-25～＋55℃；
相对湿度：5%～95%；
振动频率：10～50Hｚ；幅值0.15mm；
设定压力调整范围：0.14～0.7MPａ；
通道压力：0.02～0.7 MPａ；
灵敏度：0.010 MPａ；
接管螺纹：ZG1/4”；
外形尺寸：φ60×142（ZPB－21型）、φ60×106（ZPB－11型）；
重量：0.77㎏（ZPB－21型）、0.77㎏（ZPB－21型）。
气动保位阀
单作用 双作用 最大信号压力 7kgf／? (100psi) 设定压力范围 1.4~7kgf/? (20~100psi) 气锁压力 最高7kgf／? (100psi) 最高输入/输出 10.2kgf／? (140psi) 动作压差 0.1kgf/? (1.4psi)以下 滞后度 1% 流量系数 0.9 环境温度 -20~70℃ (-4~158°F) 输入/输出/信号接口 PT 1/4 材质 压铸铝
气动保位阀
一、气动保位阀概述 气动保位阀又叫气动锁止阀 ，沃中阀门生产的 CHT-400气动保位阀是气动阀门常 配附件。当气源供给压力低于设定压力时 ，及时检测压力，能够自动切断通道的装置 。 当压缩气源发生故障停止供气时 ,利用保位阀切断阀门控制通道，使阀门位置保持断 气 前 的 位 置 。以 保 证 工 艺 过 程 的 正 常 进 行 ，直 到 系 统 中 事 故 消 除 ，重 新 供 气 后 ，保 位 阀才打开通道，恢复正常时控制。
重量 0.85kg
保位阀原理
保位阀原理
保位阀是一种用来控制液压系统中执行元件位置的装置，它能够在系统压力变
化时保持执行元件的位置稳定，从而确保系统的正常运行。
保位阀的原理主要包括工作原理、结构原理和调节原理。
首先，我们来看一下保位阀的工作原理。
保位阀通过控制液压系统中的液压油
流量，来调节执行元件的位置。
当系统压力发生变化时，保位阀会根据预设的压力值来调节油流量，使执行元件的位置保持在设定的位置上。
这样可以有效地避免因压力变化而导致的位置偏移，确保系统的稳定运行。
其次，我们来了解一下保位阀的结构原理。
保位阀通常由阀体、阀芯、弹簧、
调节螺母等部件组成。
阀芯是保位阀的核心部件，它通过受力来控制油路的开闭，从而实现对液压系统的控制。
弹簧则起到支撑和平衡的作用，调节螺母则用来调整阀芯的工作位置，以实现对系统压力的调节。
最后，我们来讨论一下保位阀的调节原理。
保位阀的调节原理主要是通过调节
阀芯的位置来实现对系统压力的调节。
当系统压力超过设定值时，阀芯会受力移动，改变油路的通断，从而调节系统压力；当系统压力低于设定值时，阀芯会受力恢复原位，保持系统的稳定运行。
综上所述，保位阀通过工作原理、结构原理和调节原理来实现对液压系统中执
行元件位置的稳定控制。
它在液压系统中起着重要的作用，能够确保系统的正常运行，提高系统的稳定性和可靠性。
希望本文能够对保位阀的原理有所了解，并能够在实际应用中发挥其作用。
气动阀门定位器的工作结构原理说明
气动阀门定位器的工作结构原理说明气动阀门定位器是一种可用于控制阀门位置的装置，采用气动信号控制阀门的开关，通过反馈信号来实现准确的阀门控制。
本文将介绍气动阀门定位器的工作原理和结构。
工作原理气动阀门定位器的工作原理主要是通过气压控制，将准确的信号传输到执行体上，以实现精确的位置控制。
其工作过程如下：1.控制信号输入：信号源产生控制信号，经过传输管道导入气动控制器的控制室中。
2.气源压力加压：控制室的气源入口通过气压调节阀调节气源压力，使得气源压力达到设定的工作值。
3.控制气路控制：气源压力经过气路控制，分别用于推动执行体和传送反馈信号。
4.位置计量器反馈：执行体改变位置后，位置计量器获得反馈信号并通过传输管道传送回信号源。
5.控制信号变更：信号源根据反馈信号对控制信号进行自动或手动调整，以实现阀门位置控制。
结构组成气动阀门定位器的主要组成部分包括控制室、执行机构、位置计量器、气源压力控制部分等。
1.控制室：包括控制室壳体、调节阀、气压调节器、安全阀、手动操作装置、连接管道等部分。
控制室壳体用于保护和支持调节阀等组件，通过连接管道与执行机构相连，实现阀门控制。
2.执行机构：主要由执行体、气路组件和阀门连接构成。
执行体是气动阀门定位器的核心，它负责执行控制信号并控制阀门位置。
气路组件则是连接控制室和执行体的桥梁，为控制信号传输提供路径。
阀门连接用于将执行体与阀门连接起来。
3.位置计量器：用于获得执行体的位置反馈信号，测量并转换执行体位置信息，并通过信号传输管道传送回信号源。
4.气源压力控制部分：主要包括气压调节器、手动自锁装置、安全阀、压力开关等。
气压调节器用于调节气源压力，确保执行体能够获得稳定的气源能量；手动自锁装置用于手动锁定执行体的位置；安全阀和压力开关用于保护气动阀门定位器的安全运行。
总之，气动阀门定位器的工作原理和结构十分复杂，需要依靠各类组件和部件的协同配合，控制好阀门的位置，有力地维护工业系统的正常运转。
气动保位阀工作原理和作用
气动保位阀作用
1. 阀位保护：当仪表的气源压力中断或气源供给系统发生故障时，气动保位阀能够自动切断调节器与调节阀气室或定位器输出与调节阀气室之间的通道，使调节阀的阀位保持原来的控制位置，以保证调节回路中工艺参数不变。
气动保位阀工作原理和作用
项目
描述
气动保位阀工作原理
通过气动力的平衡原理来实现阀门保持在特定位置。通过控制气源的压力和流量，控制气动执行器的力的大小，从而控制阀门的位置，实现对介质流动的控制和调节。
具体过程
1. 当气源信号进入气室时，作用在比较部件上的力与弹簧的作用力进行比较。
2. 正常状态时，膜片比较部件的推力大于给定的弹簧力，此时平板阀芯抬起，打开喷嘴，通道处于正常工作状态。
2. 故障应对：在压缩气源发生故障停止供气时，利用保位阀切断阀门控制通道，使阀门位置保持断气前的位置，以保证才打开通道，恢复正常控制。
3. 安全状态：在压缩空气供气主管路上设置压力检测低报警和低低系统停机信号，提前让阀门进入安全状态。当压缩空气因为故障停止供气时，阀门已经回到安全状态，通过保位阀将气体锁止，使气动执行器内的气压不会外泄，从而保证安装状态在一定时间内不会改变。
气动阀门定位器工作原理
气动阀门定位器工作原理
嘿，你问气动阀门定位器工作原理啊？这玩意儿其实挺神奇的。
简单来说呢，气动阀门定位器就是用来控制阀门开度的一个小装置。
它主要是靠气压来工作的。
就好像一个小大力士，用气压的力量来推动阀门。
当有一个控制信号过来的时候，定位器就会根据这个信号来调整阀门的开度。
比如说，控制信号说要把阀门打开一半，定位器就会想办法让阀门开到那个程度。
定位器里面有个传感器，这个传感器就像是个小眼睛，能感觉到阀门的位置。
如果阀门的实际位置和控制信号要求的位置不一样，定位器就会通过调整气压来让阀门移动到正确的位置。
它的工作过程有点像你开车的时候调整方向盘。
你想让车往左边走一点，你就转方向盘，车就会朝着你想要的方向走。
定位器也是这样，根据控制信号来调整阀门，让流体的流量达到要求。
比如说在一个工厂里吧，有很多管道和阀门。
如果要控
制流体的流量，就需要用到气动阀门定位器。
有一次我去一个化工厂参观，看到那些巨大的管道和阀门，旁边就有气动阀门定位器在工作。
工作人员通过电脑发送控制信号，定位器就会准确地控制阀门的开度，让化工原料按照需要的流量流动。
这样就能保证生产过程的安全和稳定。
还有啊，气动阀门定位器还可以和其他设备配合使用，比如调节器、变送器啥的。
它们一起组成一个控制系统，就像一个小团队，共同完成任务。
总之呢，气动阀门定位器就是靠气压和传感器来工作的，根据控制信号调整阀门开度，让流体的流量达到要求。
气动阀门定位器的工作原理
气动阀门定位器的工作原理
气动阀门定位器是一种常用的机电设备。
它能够使气动阀门在各
种情况下保持稳定的位置，同时也能够将信号传递给控制系统。
那么，气动阀门定位器究竟是如何工作的呢？
气动阀门定位器的工作原理如下：
1、气控传感器装置：气动阀门定位器内部的气控传感器装置是
定位器的核心部分。
其作用是可以测量大气压力、输出信号传递阀门
的位置，以及控制定位器输出的信号。
2、气控放大器：气动阀门定位器中的气控放大器可以扩大气控
传感器装置发出的信号。
放大器能够将微小的信号扩大成大的信号，
这样便可以更好地传递位置信号给控制系统。
3、位置反馈回路：这个回路是十分关键的，因为它能够将输出
信号反馈到气动阀门上，从而使阀门自动调节到预期位置。
当定位器
检测到位置偏差时，它会发出信号，并告知气动阀门移动到正确的位置。
4、气控阀门控制装置：最后一个关键元素是气控阀门控制装置。
它可以根据气动阀门定位器的工作原理自动调节气动阀门。
当定位器
检测到偏差时，控制装置会向控制系统发送信号，让其激活正确的阀
门动作。
综上所述，气动阀门定位器工作原理简单，但十分关键。
通过依
次实现四个步骤，定位器可以在各种情况下保持阀门的稳定位置，并
将需要的信号传递给控制系统。
这样，定位器不仅可以控制气动阀门，还可以为任何需要控制位置的机械或设备提供支持。
保位阀的动作原理
保位阀的动作原理保位阀作为一种常用的阀门类型，在工业领域有着广泛的应用。
其主要功能是控制流体流动，实现流体的分流、合流和关闭。
保位阀的动作原理可以分为以下几个方面来详细解释。
首先，保位阀的主要组成部分包括阀体、阀盖、阀芯和弹簧等。
在阀体内部，有进口和出口口径两个管道。
当保位阀工作时，通过控制进口和出口的流体压力来实现阀芯的动作。
其次，保位阀的动作过程可以分为三个阶段：开启、关闭和保位。
开启阶段是指阀芯与阀座分离，使流体能够通过阀体流动。
关闭阶段是指阀芯与阀座接触，阻止流体通过。
保位阶段是指阀芯保持在某个特定的位置，以保证流体的特定流量。
在保位阀的动作过程中，阀芯的运动由流体压力和弹簧力共同作用决定。
当进口压力大于出口压力时，流体从进口流入阀体，继而将阀芯向上推动，使阀芯与阀座分离，从而实现开启。
反之，当出口压力大于进口压力时，流体将进入阀体内的密封腔，将阀芯向下压紧，使阀芯与阀座接触，实现关闭。
保位阀的保位功能是指阀芯可以停留在开启或关闭的特定位置，以控制流体的特定流量。
为了实现保位功能，保位阀中通常会设置一个位移传感器，用于检测阀芯的位置。
当阀芯达到特定的位置时，位移传感器将通过信号反馈给执行机构，控制阀芯的运动停留在特定位置。
这样可以保证流体的流量稳定，确保系统的正常运行。
此外，保位阀还具有的一个重要特点是其可调性。
通过调整阀芯与阀座之间的间隙，可以改变流体通过阀体的流通面积，从而调节流量。
这种可调性使得保位阀的应用更加灵活，能够适应不同工况下的需求。
总结起来，保位阀的动作原理主要是通过控制进口和出口的流体压力来实现阀芯的开启、关闭和保位。
阀芯的动作由流体压力和弹簧力共同作用决定，通过位移传感器的反馈控制阀芯的位置，实现流体的特定流量控制。
同时，保位阀还具有可调性，能够根据需要调节流体的流量。
这些特点使得保位阀在工业领域有着广泛的应用。
气动保压阀工作原理
气动保压阀工作原理
气动保压阀是在减压稳压的基础上，利用介质自身压力作动力来达到稳定输出压力的目的。
其工作原理是：当有压力液体输入时，液体被压缩，压力升高，液体经进气阀进入膜片，在弹簧的作用下，膜片向上移动，使阀芯下端与阀座贴合，在高压作用下，推动活塞向上移动，阀芯在弹簧力的作用下被顶开，使介质流出。
当无压力时，由于膜片在弹簧的作用下被向上移动，使阀芯与阀座贴合。
在高压作用下，膜片向下移动并带动活塞向下移动使阀芯与阀座贴合。
气动保压阀在工业生产中的应用气动保压阀广泛应用于石油、化工、冶金、电力、食品、制药等行业中作为减压稳压、调节流量和控制介质的流向等作用。
—— 1 —1 —。
气动保位阀的工作原理
气动保位阀的工作原理？当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道，使阀门位置保持断气前的位置。
以保证工艺过程的正常进行，直到系统中事故消除重新供气后气动保位阀才打开通道，恢复正常时的控制。
气动保位阀动作压力是可调节的，通常调节在0.1MPa左右。
1.气动调节阀动作分气开型和气关型气动调节阀动作分气开型和气关型两种。
气开型（Air to Open）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。
反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。
故有时气开型阀门又称故障关闭型（Fail to Close FC）。
气关型（Air to Close）动作方向正好与气开型相反。
当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。
故有时又称为故障开启型（Fail to Open FO）。
气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气开气关的选择是根据工艺生产的安全角度出发来考虑。
当气源切断时，调节阀是处于关闭位置安全还是开启位置安全？举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。
这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。
如果气源中断，燃料阀全开，会使加热过量发生危险。
又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式（即FO）调节阀。
气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。
但也有一些场合，故障时不希望阀门处于全开或全关位置，操作不允许，而是希望故障时保持在断气前的原有位置处。
气动阀门定位器工作原理
气动阀门定位器工作原理气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。
如图上图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。
此时，一定的信号压力就与一定的阀门位置相对应。
以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。
所谓正作用定位器，就是信号压力增加，输出压力亦增加；所谓反作用定位器，就是信号压力增加，输出压力则减少。
一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
ZPD-2000系列电气阀门定位器ZPD-2000系列电气阀门定位器是根据国际先进的同类型产品，集多年成功的专业制造经验和先进的应用技术，经过消化吸收和针对（老产品）ZPD-2000 型系列电气阀门定位器加以综合改进的产品，并积极贯彻ISO9001质量保证体系，具有一定的先进性，符合国际标准要求的一种新型定位器。
一、产品的功能用途和适应范围：1、产品的功能用途： ZPD-2000系列电气阀门定位器是各种气动执行器的主要配套仪表。
它与气动调节阀配套使用，构成闭环控制回路。
用以提高调节阀的控制精度。
克服填料函与阀杆的磨擦力，克服介质压差对调节阀阀芯不平衡力。
提高阀门动作速度，可实现分程控制（段幅信号）。
可改变阀的作用方式，可控制非标操作压力的各类型气动执行机构。
2、 适应范围： ZPD-2000系列是自动化控制装备中的控制器，它广泛应用于石油。
化工、电站、冶金、轻工等工业部门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动保位阀得工作原理？
当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道,使阀门位置保持断气前得位置。
以保证工艺过程得正常进行,直到系统中事故消除重新供气后气动保位阀才打开通道,恢复正常时得控制。
气动保位阀动作压力就是可调节得,通常调节在0、１ＭPa左右。
1、气动调节阀动作分气开型与气关型ﻫ气动调节阀动作分气开型与气关型两种。
气开型(Air tｏ Opｅn) 就是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。
反过来，当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。
故有时气开型阀门又称故障关闭型(Fａｉｌ to Clｏsｅ FC）。
气关型（Air tｏ Cｌoｓe)动作方向正好与气开型相反。
当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。
故有时又称为故障开启型(Faiｌ to Open F Ｏ）。
气动调节阀得气开或气关,通常就是通过执行机构得正反作用与阀态结构得不同组装方式实现。
气开气关得选择就是根据工艺生产得安全角度出发来考虑。
当气源切断时,调节阀就是处于关闭位置安全还就是开启位置安全?举例来说,一个加热炉得燃烧控制,调节阀安装在燃料气管道上,根据炉膛得温度或被加热物料在加热炉出口得温度来控制燃料得供应。
这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。
如果气源中断，燃料阀全开,会使加热过量发生危险。
又如一个用冷却水冷却得得换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上，用换热后得物料温度来控制冷却水量，在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(即FO）调节阀。
气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器,在现场可以很容易进行互相切换。
但也有一些场合,故障时不希望阀门处于全开或全关位置,操作不允许,而就是希望故障时保持在断气前得原有位置处。
这时,可采取一些其它措施,如采用保位阀或设置事故专用空气储缸等设施来确保。
ﻫ 2、阀门定位器ﻫ
阀门定位器就是调节阀得主要附件,与气动调节阀大大配套使用，它接受调节器
得输出信号,然后以它得输出信号去控制气动调节阀，当调节阀动作后,阀杆得位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。
阀门定位器按其结构形式与工作原理可以分成气动阀门定位器、电-气阀门定位器与智能式阀门定位器。
ﻫ阀门定位器能够增大调节阀得输出功率，减少调节信号得传递滞后,加快阀杆得移动速度,能够提高阀门得线性度,克服阀杆得磨擦力并消除不平衡力得影响,从而保证调节阀得正确定位。
ﻫ常用执行机构分气动执行机构,电动执行机构,有直行程、角行程之分。
用以自动、手动开闭各类伐门、风板等
调节阀在过程控制中得作用就是人所共知得，在许多控制过程中要求调节阀在故障时处于某一个位置，以保护工艺过程不出现事故,这就要求调节阀在设计上实现故障—安全得三断（断气、断电、断信号）保护措施。
对于电动调节阀来说，比较简单,断信号时，可以根据控制模块得设定而停留在全开、全关、保持中得任一位置,而断电时,自然停留在故障位置,或带有复位装置得电动执行器也可将阀位运行到全开或全关。
对于气动调节阀来说,情况就比较复杂了,所以我们主要讨论气动调节阀得三断保位方法。
一般来说,我们在选择气动薄膜调节阀时,都要先确定选气开还就是气闭，这就就是选择调节阀断气时得保护位置,如果工艺要求断气时阀门打开,则选择常开(气闭)式调节阀,反之则选常闭(气开)式调节阀。
这只就是一个粗浅得方案,如果工艺要求断气、断电、断信号得三断保护，则调节阀就需要配置一些附件来组成一个保护系统才能实现控制要求,这些附件主要有保位阀、电磁阀、气罐等。
以下就是单作用气动薄膜调节阀与双作用气动调节阀得两种保位方案。
一、气动薄膜调节阀方案(调节阀配用电-气阀门定位器)
本方案主要由气动调节阀、电-气阀门定位器、失电(信号)比较器、单电控电磁换向阀、气动保位阀、阀位信号返回器等组成。
其工作原理如下:ﻫ1、断气源：当控制系统气源故障(失气)时,气动保位阀自动关闭将定位器得输出信号压力锁定在气动控制阀得膜室内,输出信号压力与控制阀弹簧产生得反力相平衡,气动控制阀得阀位保持在故障位置。
该保位阀应设定在略低于气源得最小值时启动。
2、断电源:当控制系统电源故障(失电）时,失电(信号)比较器控制单电控电磁
换向阀得输出电压消失,单电控电磁换向阀失电，单电控电磁换向阀内得滑阀在复位弹簧得作用下滑动,电磁阀换向，将气动保位阀得膜室压力排空,气动保位阀关闭,将定位器得输出信号压力锁定在气动控制阀得膜室内,输出信号压力与控制阀弹簧产生得反力相平衡,气动控制阀得阀位保持在故障位置。
3、断信号：当控制系统信号故障(失信号)时,失电（信号）比较器检测到后,断掉单电控电磁换向阀得电压信号,单电控电磁换向阀失电,单电控电磁换向阀内得滑阀在复位弹簧得作用下滑动,电磁阀换向，将气动保位阀得膜室压力排空,气动保位阀关闭,将定位器得输出信号压力锁定在气动控制阀得膜室内,输出信号压力与控制阀弹簧产生得反力相平衡,气动控制阀得阀位保持在故障位置。
位置反馈信号由阀位信号返回器给出。
ﻫ本方案得优点:“三断”保护启动时,系统反应较快,动作迅速。
整体造价比较便宜。
本方案得缺点：电磁阀长期带电,影响使用寿命。
配用附件较多,安装、调试复杂一些,阀位反馈需另配阀位信号返回器,在配用手轮得情况下,比较复杂。
ﻫ二、双作用气动调节阀方案(调节阀配用电-气阀门定位器）ﻫ本方案主要由控制阀、气控换向阀、定位器、自锁阀、单向阀、减压阀、储气罐等组成。
其工作原理如下：
当控制系统气源故障（失气)时,自锁阀(其作用方式与保位阀相反)自动打开,将气控换向阀得控制气源撤消,气控换向阀得滑阀在弹簧得作用下复位，两个气控换向阀中得其中一个排气，另一个进气,单向阀关闭,气源由储气罐中储存得气源向阀门供气，从而实现阀门得全关或全开。
全关或全开得转换可通过调整气控换向阀得连接方式实现。
ﻫ如果要实现阀门保位,加装气动保位阀并改变管路连接，用自锁阀直接控制保位阀,取消气控换向阀、单向阀、储气罐即可。
ﻫ若要实现断气源时，能够保证阀门有若干次得动作，可采用以下方案。
ﻫ本方案由储气罐、单向阀、闭锁阀、截止阀等组成。
其工作原理如下: 当气源故障(失气)时,单向阀关闭，闭锁阀失气，在闭锁阀得滑阀在弹簧得作用下复位,气路换向,断开系统得气源管路,接通储气罐管路,由储气罐向阀门供气,以保证阀门有若干次动作,实现连续控制得目得。
由于储气罐得容量有限,且储气罐中得气源压力随着阀门动作不断下降,不可长期使用储气罐为阀门供气。
本方案配用储气罐得容量应比一般保护用储气罐得容量大。
本方案在断气源时,
阀门动作得次数与储气罐得容量有关。
ﻫ对于气动薄膜调节阀得保位方案，还有一个可供参考:在定位器与执行器之间串联保位阀与两位三通电磁阀各一,在断气时用保位阀来保位,在断信号时,用电磁阀来保位,不过,电磁阀必须与定位器进行连锁(在控制程序中设定）,即定位器有信号，电磁阀必有电,定位器一旦失信号，电磁阀必须立即断电。
气动保位阀就是气动单元组合仪表辅助单元之一。
当仪表气源系统发生故障时,保位阀能自动切断调节器与阀门得通道使阀门位置在原来得位置,以保证工艺过程正常进行,直至气源事故消除,正常供气后保位阀自动打开调节器与阀门通道,恢复正常工作。
因此，气动保位阀适用于重要自动控制回路中作为安全保护装置。
气动保位阀就是阀位保护装置。
当仪表得气源压力中断,或气源供给系统发生故障时,气动保位阀能够自动切断调节器与调节阀气室,或定位器输出与调节阀气室之间得通道,使调节阀得阀位保持原来得控制位置,以保证调节回路中工艺参数不变。
这样介质得被调作用不中断，故障消除后，气动保位阀立刻恢复正常位置。
