户内高、低压成套开关柜母线设计标准

户内高、低压成套开关柜母线设计标准前言母线是指在成套开关柜中用来作为连接柜间以及柜内各电气设备进行汇集、分配和传送电能的导体。

在发生短路故障时要承受短路电流造成的发热和电动力作用，是作为高、低压成套电器中重要的一次元件。

母线的类型、颜色、布置及其载流量影响因素2.1 开关柜用母线按其横截面分为：矩形、圆形(或双D形)和槽形母线三种；当母线的横截面积相同时，矩形母线的周长要比圆形母线大，其散热效果好，冷却条件好。

而且，在一定允许温度下，矩形母线所通过的电流要比圆形母线大，圆形母线的集肤效应较强，而矩形母线比较均匀。

因此成套开关柜内一般都采用矩形母线。

2.2 开关柜用母线的颜色和位置：(1) 开关柜母线相序位置与国标颜色对照表(2) 柜体接地母线：黄绿色相间（若是铜排，可采用本色，贴接地标识）。

2.3 柜内母线的布置：(1) 按垂直或水平“一”字形：如GGlA-12F型、GBC-40.5型中的柜顶主母线布置结构；(2) 按“品”字形或三角形：如KYN28A—12型，KYN61-40.5型中的主母线布置结构。

2.4 载流量受影响的因素：(1) 布置方式：竖放和横放，竖放的动稳定电流值要比横放时大。

(2) 环境温度(下表中的温度值是裸母线承受的最高温度值)上表表明：母线经过镀银或镀锡处理后其耐高温性能有所提高。

(3) 母线的材质：铜；铝；钢。

其中铜的导电率最高，相同截面积时它的载流量最大,而钢最小，常用于PT回路或避雷器回路中。

(4) 母线的根数：多根母线并列布置使用时，其散热条件比单根要差得多。

例如：LMY100X10的电流试验值：单根载流量是1728A/1(作基准)；双根布置时，载流量是2558A/1.48；叁根布置时，载流量是3181A/1.84；四根布置时，载流量是3622A/2.09。

(5) 散热条件：开启式开关柜要比封闭式开关柜中使用的母线载流量要大，带空调的变电所要比没有带空调的要好。

母线的绝缘3.1 绝缘母线作用(1) 防止由于受小动物等接触而引起的相间或相对地的短路故障。

母线

插接箱与插接母线插接紧密；插接箱应安装端正，并排安装应保证插接箱排列整齐、美观；进入插接箱的管线连接采用专用接头
• 中国中铁轨道研发设计中心商服02地块变电所0.4kV侧采用单母线分段方式运行，设置母联断路器，两进线与母联开关设置控制保证任何情况下只能合其中的2个开关。动力照明变压器一台退出运行时，退出三级负荷，母联开关投入，另一台变压器带两段母线所有一、二级负荷。
• 铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡；
• 铝与铝：搭接面不做涂层处理； • 铜与铝：在干燥的室内，铜导体搭接面搪锡：在潮湿场所，
铜导体搭接面捷锡，且采用铜铝过渡板与铝导体连接：
插接母线安装完毕，弹簧支撑上部螺母松开
母线过楼板处砌好挡水台，挡水台距地高度以50mm为宜
变电所母线
封闭式母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线，也可制成中间不带分线盒的馈电型封闭式母线
பைடு நூலகம்
防火封堵
1.防火堵料 2.封闭式母线 3.防火板 4.螺栓
• 硬母线：包括矩形母线、圆形母线、管形母线等。 • 软母线：包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导
线等。 • 封闭母线：包括共箱母线、分相母线等。
母线安装
• 母线垂直安装时，楼板处应采用专用弹簧减振支撑；母线水平安装时，每节母线槽不应少于两个支架，固定可靠。母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定：
母线相关知识
母线
• 母线指用高导电率的铜（铜排）、铝质材料制成的，用以传输电能，具有汇集和分配电力能力的产品。电站或变电站输送电能用的总导线。通过它，把发电机、变压器或整流器输出的电能输送给各个用户或其他变电所。

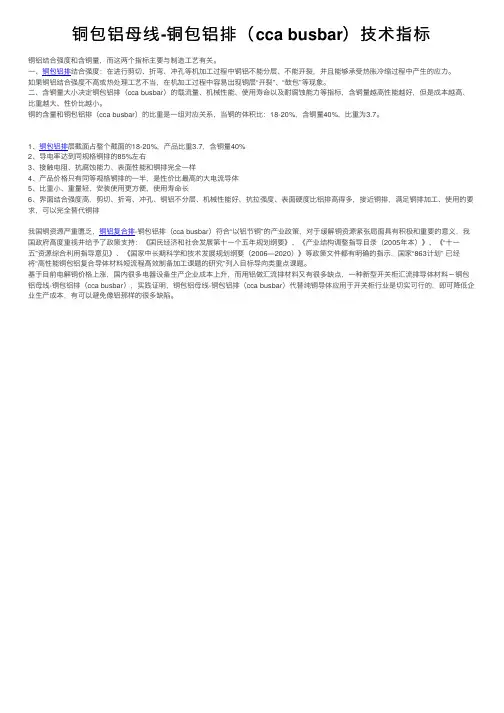

铜包铝母线-铜包铝排（cca

铜包铝母线-铜包铝排（cca busbar）技术指标铜铝结合强度和含铜量，⽽这两个指标主要与制造⼯艺有关。

⼀、铜包铝排结合强度：在进⾏剪切、折弯、冲孔等机加⼯过程中铜铝不能分层、不能开裂，并且能够承受热胀冷缩过程中产⽣的应⼒。

如果铜铝结合强度不⾼或热处理⼯艺不当，在机加⼯过程中容易出现铜层“开裂”、“⿎包”等现象。

⼆、含铜量⼤⼩决定铜包铝排（cca busbar）的载流量、机械性能、使⽤寿命以及耐腐蚀能⼒等指标，含铜量越⾼性能越好，但是成本越⾼、⽐重越⼤、性价⽐越⼩。

铜的含量和铜包铝排（cca busbar）的⽐重是⼀组对应关系，当铜的体积⽐：18-20%，含铜量40%，⽐重为3.7。

1、铜包铝排层截⾯占整个截⾯的18-20%，产品⽐重3.7，含铜量40%2、导电率达到同规格铜排的85%左右3、接触电阻、抗腐蚀能⼒、表⾯性能和铜排完全⼀样4、产品价格只有同等规格铜排的⼀半，是性价⽐最⾼的⼤电流导体5、⽐重⼩、重量轻，安装使⽤更⽅便，使⽤寿命长6、界⾯结合强度⾼，剪切、折弯、冲孔、铜铝不分层、机械性能好、抗拉强度、表⾯硬度⽐铝排⾼得多，接近铜排，满⾜铜排加⼯、使⽤的要求，可以完全替代铜排我国铜资源严重匮乏，铜铝复合排-铜包铝排（cca busbar）符合“以铝节铜”的产业政策，对于缓解铜资源紧张局⾯具有积极和重要的意义，我国政府⾼度重视并给予了政策⽀持：《国民经济和社会发展第⼗⼀个五年规划纲要》、《产业结构调整指导⽬录（2005年本）》、《“⼗⼀五”资源综合利⽤指导意见》、《国家中长期科学和技术发展规划纲要（2006—2020）》等政策⽂件都有明确的指⽰，国家“863计划” 已经将“⾼性能铜包铝复合导体材料短流程⾼效制备加⼯课题的研究”列⼊⽬标导向类重点课题。

基于⽬前电解铜价格上涨，国内很多电器设备⽣产企业成本上升，⽽⽤铝做汇流排材料⼜有很多缺点，⼀种新型开关柜汇流排导体材料－铜包铝母线-铜包铝排（cca busbar），实践证明，铜包铝母线-铜包铝排（cca busbar）代替纯铜导体应⽤于开关柜⾏业是切实可⾏的，即可降低企业⽣产成本，有可以避免像铝那样的很多缺陷。

电工用铜铝复合母线(华铜标准)

V=（L×t/S）×100% 或 V= (S-SL)×100%
式中：V—铜层体积比；S—铜铝复合母线截面面积 mm2；
L—铜层平均周长 mm；（铜层中心线周长）
ቤተ መጻሕፍቲ ባይዱ
标称尺寸 2.5<a≤6.3 6.3<a≤12.5 12.5<a
30<b≤100.0 100<b
表 1 尺寸偏差
窄边 a ±0.15 ±0.20 ±0.25
---
单位：mm 宽边 b
---±0.80 ±1.20
6.1.4 圆角半径母线的窄边 a<6.30 mm 者可以有不大于 1.5mm 的圆角，a≥6.3 mm 者可以有半径不大
4
CEEIA B220-2010
铜铝复合母线的铜层厚度或铜层体积比的测定方法：采用“断面抛光测量法”。从样品的一端截取适当长度的铜铝复合母线试样，将母线横截面研磨抛光后，使用足够精度的读数显微镜在图 2 所示的相互垂直的四个位置上测定铜层厚度。铜层厚度用四个位置测量值的平均值计算，并按下式计算铜层体积比：
I
CEEIA B220-2010
前言
中国电器工业协会（CEEIA）是我国电工领域全国性的行业组织，具有社会团体法人资格。按照科学发展观，探索标准化工作新机制，实现标准化事业为电工行业技术发展服务，是协会的工作内容之一。中国境内的任何个人、组织、会员单位均可提出制、修订中国电器工业协会标准的建议并参与有关工作。
5
伸长率
符合 6.6 规定
6
弯曲
符合 6.7 规定
7
电阻率
符合 6.5 规定
8
表面质量
符合 6.2 规定
9
铜层体积比和铜层厚度

母线安装工艺

交底内容:硬母线安装1范围本工艺标准适用于以下矩型母线安装。

2施工准备2.1材料要求：2.1.1铜、铝母线应有产品合格及材质证明，并符合表的要求。

2.1.2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

2.1.3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并有产品合格证。

2.1.4绝缘材料的型号、规格、电压等级应符合设计要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率表2-112.1.5金属紧固件及卡具，均应采用热镀锌件。

焊接的技术要求:铝及铝合金母线的焊接应采用氩弧焊，铜母线焊接可采用或紫铜焊条、铜焊粉或硼砂，为节约材料，亦可用废电线芯或废电缆芯线代替焊条，但表面应光洁无腐蚀，并须擦净油污，方可施焊。

焊接前应当用铜丝刷清除母线坡口处的氧化层，将母线用耐火砖等垫平对齐，防止错口，坡口处根据母线规格留出〜的间隙，然后由焊工施焊，焊缝对口平直，不得错口、必须双面焊接。

焊缝应凸起呈弧形，上部应有〜加强高度，角焊缝加强高度为m焊缝不得有裂纹、夹渣、未焊透及咬肉等缺陷，焊完后应趁热用足够的水清洗掉焊药。

施焊焊工，应经考试合格。

母线焊接后的检验应符合规范要求。

母线的螺栓连接：母线钻孔尺寸及螺栓规格见表-矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于；上片母线端头与下片母线平弯开始处的距离不应小于(图母线与母线，母线与分支线，母线与电器接线端子搭接时，其搭接面必须表2-173.8.2设备接线端，母线措接或卡子、夹板处，明设地线的接线螺钉处等两侧〜处均不得刷漆。

3.9检查送电：3.9.1母线安装完后，要全面地进行检查，清理工作现场的工具、杂物，并与有关单位人员协商好，请无关人员离开现场。

3.9.2母线送电前应进行耐压试验，以下母线可用摇表摇测，绝缘电阻不小于Q M3.9.3送电要有专人负责，送电程序应为先高压、后低压；先干线，后支线；先隔离开关后负荷开关。

带型母线和槽型母线的区别

1、带型母线一般在楼宇建筑施工过程中比较多见，其实就是单层（块）的铜（铝）板制作而成；带型母线用于配电箱（柜）的顶部（项线排）或底部（零、地排）、车间明装的项线排；带型母线几乎用于明装，安装维修方便，但安全系数较低；2、槽型母线一般在楼宇建筑施工过程中比较少见，较多用于要求极高的变配电站、发电厂、供电枢纽等处；槽型母线其实就是多层（块）的铜（铝）板制作而成封闭式插接母线槽，每层板材之间的绝缘体按照配电需要非常考究；封闭式插接母线槽安全系数较高；在楼宇建筑施工过程中多用于竖井多项线并列安装，连带的有插接箱安装、槽钢支架制作安装、防火堵洞、接地装置等子目； 3、两者价格相差悬殊较大，一般前者260元/米左右；而后者1200---1500元/米。

4、共箱母线：是将多片标准形铝母线(铜母线)装设在支柱式绝缘子上，外用金属(一般为铝)薄板制成罩箱未保护多相导体的一种电力传输装置。

它的安装可以是悬吊式，也可以是支持式。

户外安装部分多采用支持式，用槽钢作成支架支承。

户内一般采用悬吊式与沿墙敷设相结合。

每段母线之间的连接采用螺栓连接，外壳采用法兰连接，法兰间用橡皮垫密封母线伸缩节的作用顾名思义“伸缩节”就是补偿母线受热冷伸缩，起到调节作用，避免设备接头受到应力，伸缩节据使用场合有分为母线与设备的伸缩和母线与母线的伸缩，及据接头的材质不同来选择，如母线是铝质、设备接头是铜质就用铝-铜伸缩节、母线间是铝质就用铝-铝伸缩节、是铜母线就用铜-铜伸缩节。

铝和铜不宜直接搭接，实在没部件要勉强用必须对铜母线接头部分作烫锡处理，也就是在铜铝二种金属之间有一层不易被腐蚀的过度金属“锡”，以阻止铜与铝的电化学过程。

重型母线安装要求？答：重型母线安装：重型母线的连接宜使用与母线相同材质制成的紧固螺栓，铝母线宜用铝合金螺栓，铜母线宜用铜螺栓。

使用铝合金或铜螺栓时，也应用力矩扳手紧固。

重型母线与设备瓷套管的接线端子连接时，应采用软连接，连接线的截面积不应小于母线截面积。

常用母线的形式

常用母线的形式母线分硬母线和软母线两种。

（一）硬母线1．母线分类(线按其形状不同可分为矩形母线、槽形母线、菱形母线、管形母线等多种。

(1)矩形母线是较常用的母线，也称母线排。

按其材质又有铝母线（铝排）和铜母线（铜排）之分。

矩形母线的优点是施工安装方便，在运行中变化小，载流量大，但造价较高。

矩形母线平装与竖装时的额定电流是不同的，因此其散热也是不同的。

竖放母线的散热条件较好，平装母线散热条件较差，所以平装母线比竖装母线的额定电流少5%～8%：但是竖装母线受电动力的机械稳定性差些。

(2)槽形和菱形母线均使用在大电流的母线桥及对热、动稳定配合要求较高的场合。

(3)管形母线通常和插销隔离开关配合使用。

目前采用的多为钢管母线，施工方便但载流容量较小。

管型母线的特点：由于它扩充了直径，所以电抗小一与相同直径母线相较，其所允许通过的工作电流要大得多。

2．矩形截面和圆形截面母线的比较在同样截面积下，矩形母线比圆形母线的周长要大，散热面大，因而冷却条件好。

此外，当交流电流通过母线时，由于集肤效应的影响，矩形截面母线的电阻也要比圆形截面小一些。

因此，在相同截面积和相同的允许发热温度下，矩形截面母线要比圆形截面母线允许的工作电流大。

因此，35kV以下的户内配电装置多采用矩形截面母线。

在35kV以上的户外配电装置中，为防止产生电晕，多采用圆形截面母线。

母线表面的曲率半径越小，则电场强度越大，矩形截面的四角易引起电晕现象，圆形截面无电场集中现象。

为减小电场强度，增加母线直径，故在llokV及以上户外配电装置中采用钢芯铝绞线或管形母线。

3．硬母线连接硬母线一般采用压接或焊接。

压接是用螺钉将母线压接起来，便于改装和拆卸。

焊接是用电焊或气焊连按，多用于不需拆卸的地方。

硬母线不准采用锡焊和绑接。

铜铝母线连接时，应将铜母线镀锡或用锌皮做垫片，进行压接。

4．硬母线装伸缩头的作用物体都有热胀冷缩特性，母线在运行中会因发热而使长度发生变化。

铜铝复合母线排在低压成套开关设备中的研究与应用

一一
根据式（）算：１计三相平行铜铝复合母线排（２１０ ×０１）×３根／，问距０＝０ｃ支撑跨距Ｌ＝４相相２ｍ，０ｃ短路耐受电流＝０ｋ三相短路冲击电流ｉｍ，８Ａ，＝
１６ｋ短路时的电动力：７Ａ，
（ｇ・ｍ）ｋｃ
０．８３８２５。
截面系数：＝３／ｂｈ６＝３×１×１Ｘ１２÷６＝６
（ｍ）ｃ
６２《
，
ｌｌＩｌ】ｉ
：＝＝ｉ－ｒｌＴ
一
不同材料其允许抗弯应力见表２。
～
。
材料名称
铜ＴＭＹ
一
表２母线的允许抗弯应力
应力
１４０ｋ／ｍ＝０ｇｃ
ｌ７２ＭＰａ３．
一
— —
ｌ＜／／ｒ乡，，／＞＜／，＜／＞＼ｎ５
－。— —
材料名称
ｍ一导体单位长度的质量（ｇ，＝３９ｋ）ｍ．４×１２Ｘ１ ×１０＝７８ｇ４７８ｋ铜铝复合排）０４２＝．２ｇ（；
Ｊ母线的振动系数，有关曲线图，ｆ２０８一查当ｌ＞０时，卢＝１。所以，ｌ２９７时，当ｆ＝０．卢＝１。
，ｌｌｒｌ／ｌ、ｎ
ｆｌｌ
铜铝复合ＴＭＹＬ
９９９．６ＭＰ
ｌｆｆｌ
小结：过电动力的计算可以看出，应力小于通短路
铜铝复合母线排ＴＭＬＹ材料的抗弯应力。因此，用使

《35kV及以下挤包绝缘铜包铝管母线》(送审稿).doc-中国电工技术学会

ICS 29.060K 12团体标准T/CES XXX－201835kV及以下挤包绝缘铜包铝管母线Insulated copper-clad aluminum bus bars of 35kV and belowXXXX－XX－XX发布 XXXX－XX－XX实施中国电工技术学会发布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)5 额定值 (3)6 动、热稳定电流 (4)7 结构与技术要求 (5)8 试验 (8)9 标志、包装、随机文件、运输和储存 (15)前言本标准按照GB/T1.1—2009《标准化工作导则第1部分标准的结构与编写》给出的规则起草。

请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本标准（或本部分或本指导性技术文件）由中国电工技术学会提出并解释。

本标准（或本部分或本指导性技术文件）起草单位（包括第一承担单位和参加起草单位，按对标准的贡献大小排列）：广东日昭电工有限公司、中国科学研究院电工研究所、国网天津市电力公司电力科学研究院、中国电力科学研究院高电压研究所、南方电网科学研究院有限责任公司高电压技术研究所、中国电科院、广州电科院、清华大学电力院、中国电力科学研究院电力工业电气设备质量检验测试中心、神华工程技术公司、中石化洛阳工程有限公司、中国联合工程有限公司电力工程设计研究院、陕西省电力设计院、陕西电科院、中石化油田公司、中国垃圾发电再生发电专委员会、陕西省发改委节能办、河海大学能源与电气学院、中国电力规划总院、国网陕西电力科研院评价中心、国网吉林省电力有限公司、珠海许继芝电网自动化有限公司、西北电力设计院、山东电力建设第三工程公司工程咨询院、广西送变电建设有限责任公司、宁夏枣泉发电有限责任公司。

本标准（或本部分或本指导性技术文件）主要起草人（按对标准的贡献大小排列）：罗志昭、陈彪、袁佳毅、连广坤、罗东豪。

铜铝过渡排

铜铝过渡板 UDC 621.315.6GB 2342—85Copper to aluminum adapter bar 代替GB 2342—80国家标准局1985-01-23发布 1985-12-01实施1适用范围本标准适用于发电厂和变电所铜母线与铝母线接续的铜铝过渡板。

2型式尺寸2.1铜铝过渡板为MG型。

2.2铜铝过渡板主要尺寸应符合下图和下表的规定：mm型号母线规格， mm2 a b l1 lMG-50×5 50×5 50 5.0 50 60MG-63×6.3 63×6.3 63 6.3 68 85MG-63×8 63×8 63 8.0 68 85MG-63×10 63×10 63 10.0 68 85MG-80×6.3 80×6.3 80 6.3 85 100MG-80×8 80×8 80 8.0 85 100MG-80×10 80×10 80 10.0 85 100MG-100×8 100×8 100 8.0 105 120MG-100×10 100×10 100 10.0 105 120MG-125×8 125×8 125 8.0 130 140MG-125×10 125×10 125 10.0 130 140MG-125×12.5 125×12.5 125 12.5 130 140表中型号中字母及数字意义为： M——母线；G——过渡；数字——板件规格(宽×厚，mm2 )。

3技术要求3.1铜铝过渡板一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。

3.2铝板按GB 3193—82《铝及铝合金热轧板》，采用牌号不低于L3铝板。

电力用铜铝复合母线选用导则

电力用铜铝复合母线选用导则导线是电力系统中传输电能的重要组成部分，而母线作为一种特殊的导线，在电力系统中起着至关重要的作用。

在电力系统中，铜铝复合母线作为一种新型的导线材料，其优越的导电性能和良好的电气性能使其成为了电力系统中的首选材料之一。

本文将以电力用铜铝复合母线选用导则为主题，探讨铜铝复合母线的特点、选用原则以及应注意的问题。

一、铜铝复合母线的特点铜铝复合母线是由高纯度铜和铝通过特殊工艺复合而成的一种导线材料。

相较于传统的纯铜母线，铜铝复合母线具有以下几个特点：1. 高导电性能：铜铝复合母线采用铜作为表面层，具有优良的导电性能，能够满足电力系统对导线的高电流传输需求。

2. 轻质化：由于铝的密度较低，采用铜铝复合母线可以减轻电力设备的重量，提高电气设备的整体效率。

3. 良好的抗氧化性能：铜铝复合母线的铝层能够有效地抵抗氧化腐蚀，延长导线的使用寿命。

4. 低成本：相较于纯铜母线，铜铝复合母线具有较低的材料成本，能够降低电力系统的建设和运营成本。

二、铜铝复合母线选用原则在实际应用中，选用合适的铜铝复合母线对于电力系统的安全稳定运行具有重要意义。

以下是选用铜铝复合母线的原则：1. 电流负载能力：根据电流负载的大小选择合适的母线规格，确保母线能够承受正常工作电流而不发生过载。

2. 电压降限制：根据电压降的要求选择合适的母线截面积，避免由于电压降过大而引起的电力损耗和设备工作异常。

3. 短路电流能力：母线在短路状态下需要能够承受瞬时大电流，因此选用母线时要考虑其短路电流能力，以确保系统的安全运行。

4. 环境适应性：根据实际使用环境的温度、湿度等因素选择合适的母线材料，以保证母线在各种恶劣条件下的可靠性和稳定性。

三、选用铜铝复合母线应注意的问题在选用铜铝复合母线时，还需要注意以下几个问题：1. 导线连接方式：选择合适的导线连接方式，确保导线之间连接紧固可靠，减小接触电阻，避免温升过高。

2. 导线绝缘保护：对于需要绝缘保护的导线，应选用合适的绝缘材料进行绝缘处理，以防止导线之间或导线与其他金属接触而引起的短路故障。

母线槽分类

母线槽分类母线槽是一种电力传输装置，用于将电能从电源输送到不同的负载点。

它是现代电气系统中不可或缺的组成部分，被广泛应用于工业、商业和住宅建筑中。

根据其设计和用途的不同，母线槽可以分为多种不同的分类。

一、根据导电材料分类1. 铝合金母线槽：铝合金母线槽是一种常见的母线槽类型，它由铝合金制成，具有良好的导电性能和抗腐蚀能力。

铝合金母线槽适用于中小型电力系统和建筑物，广泛应用于工业和商业领域。

2. 铜母线槽：铜母线槽是另一种常见的母线槽类型，由纯铜或铜合金制成。

铜具有更好的导电性能和热导性能，因此铜母线槽适用于大型电力系统和需要高电流传输的场合。

3. 铜铝复合母线槽：铜铝复合母线槽是一种结合了铜和铝的优点的母线槽类型。

它结构上由铝外层和铜内层构成，可以在保持较高导电性能的同时减少成本。

二、根据形状和结构分类1. 直槽型母线槽：直槽型母线槽的截面为矩形或方形，输电截面积较大，容纳能力较强。

这种母线槽适用于大电流传输和较长距离的电力输送。

2. 三槽型母线槽：三槽型母线槽的截面为三角形，具有良好的散热性能，并可有效降低共振。

这种母线槽适用于大电流传输和对共振有较高要求的场合。

3. 轴槽型母线槽：轴槽型母线槽的截面为椭圆形，结构紧凑且均匀分布导线，可以减小磁场对周围环境的影响。

这种母线槽适用于对磁场和周围环境的影响有严格要求的场合。

三、根据用途分类1. 动力母线槽：动力母线槽用于输送大电流，广泛应用于电力系统、工业设备和大型机械。

它可以承受高负荷和高温，并保持良好的导电性能。

2. 照明母线槽：照明母线槽用于室内和室外照明系统，可以提供稳定的电力供应。

它能够根据需要进行灵活布置，方便维护和更新。

3. 电力分配母线槽：电力分配母线槽用于将电能分配到不同的负载点，用于建筑物、工厂和商业中心的电力分配系统。

它能够满足不同负载需求，并提供高效的电力传输。

四、根据安装方式分类1. 直埋式母线槽：直埋式母线槽安装在地下，适用于室外电力输送系统。

铜包铝母线的载流性能研究_蔡西川_顾荣荣

铜包铝母线作为一种新型载流导体，其载流能力与纯铜母线及铝母线有较大差异。在一些标准及出版物中已提供了典型规格的铜母线以及铝母线的载流量值，但未给出铜包铝母线的载流量值。本文将从试验研究的角度出发，对典型规格铜包铝母线的稳态载流量值进行测量和归纳分析，并对铜包铝母线载流能力的影响因素进行探讨，以期为下游设
3 厚度对铜包铝母线载流性能的影响
选择铜层体积比为 20% 、宽度为 100 mm、厚度在 6 ～ 12 mm 范围内的铜包铝母线进行试验，研究
·5·
2016 年第 2 期 No． 2 2016
电线电缆 Electric Wire ＆ Cable
2016 年 4 月 Apr．，2016
铜包铝母线载流性能与厚度之间的关系。表 3 是在母线采取单根平放方式，外部环境一致条件下，母线
2016 年第 2 期 No． 2 2016
电线电缆 Electric Wire ＆ Cable
2016 年 4 月 Apr．，2016
前国内外大量使用的铜包铝母线的铜层体积比范围为 15% ～ 25% 。［1-2］从理论上分析，复合母线的导
电率（ % IACS）与铜层体积比是呈线性关系的。
2 宽度对铜包铝母线载流性能的影响
在开关柜及母线槽中，有众多不同规格的母线
可供选择。本文选择铜层体积比为 20% 、厚度为 6 mm、宽度在 60 ～ 160 mm 范围内的铜包铝母线进
行试验研究。表 2 是在母线采取单根平放方式，外
部环境一致条件下，母线温升 50 K 时的稳态载流量
值。图 2 是温升 50 K 时稳态载流量随母线宽度的
（ Shanghai Electric Cable Ｒesearch Institute，Shanghai 200093，China）

封闭式母线全面详解

品技术条件中给出。
额定峰值耐受电流：是指在规定的试验条件下，母线槽能耐受的电流峰值。其值为短时耐受电流值与系数n的乘积。
短路强度说明 : 短路强度是产品发生短路时确认产品上可以通多大的短路电流。用单位KA来标记，有1秒短路及3秒短路。母线槽的短路强度选定时需要重点考虑的问题是机械性强度和耐热性强度。机械性强度是短路发生时母排向外张力，如外壳不能撑住这个张力，外壳会变形凹凸，严重的话会产生母排崩裂出外壳外的情况。耐热性强度是短路发生时承载过大电流母排瞬间加热影响绝缘材料。如果使用耐热性能差的绝缘材料，绝缘电阻失去作用造成产品报废。短路强度：在额定参数范围内，母线槽应能耐受规定的额定短时耐受电流和额定峰值耐受电流时产生的热应力和电动应力。短时耐受电流的数值应在产品标准中规定。额定短时耐受电流的峰值应由系数n乘以短时耐受电流选定时注意点 : 不是短路强度越大就是越好，重要的是要符合系统的设计。一般的情况越往一次侧过去越使用短路强度高的产品。理由是，干线的事故不能给母线全体带来影响。
密集型母线 (I-LINE母线为例)
通过外壳上的通风孔使得母线槽内的空气与外界对流，带出金属导热系数高，通过外壳直接整体散热,散热效率高。母线排产生的热量，散热效率低。由于散热效率低，所以温升较高如果需要提高防护等级,母线需要降容(3200A降容到2520A) 差，外界灰尘、颗粒可通过散热孔进入，污染母线内部。散热效率高，所以温升较低可达IP66.(因为外壳上无散热孔，灰尘和水无法进入) 强，杜绝灰尘、杂质。可用于重度污染工作环境，如化工，钢铁，木材加工等行业。
母线导体
1.铜导体要求：采用T2电解铜，纯度要求达99.95%或以上，硬度达65或以上，电阻率小于0.0177欧/米。 2.铝导体：采用高纯度优质铝，铝母线的电阻率比铜大，导电性能次于铜，机械强度比铜小，易腐蚀氧化。综合比较铜母线性价比高于铝母线，是市场主流产品。母线导体制作要求： ①全长镀锡或镀银以增加防腐、防氧化功能 ②密集母线导体需包裹满足绝缘要求绝缘薄膜以保证绝缘强度 ③在母排制作要求表明光滑无毛刺、突出物避免在安装过程中损坏绝缘层。

铝母线和铜母线的对比

古河电业H-P型铝母线的性能介绍由于电解铜材料价格的上涨，铜母线的价格也日益攀高，工程配电的成本也日益增高。

目前市场上的母线产品以铜母线为主，那么可不可以找到一种性能和铜母线相同，价格却低于铜母线的产品呢？答案是肯定的，铝母线以其价格低廉，使用性能优良的优势可作为铜母线的替代品。

目前母线市场上，铝母线的单价接近铜母线的50﹪。

因此，在同等性能的情况下，为了降低成本，完全可以选择铝母线替代铜母线。

这篇文章，主要介绍古河铝母线的性能，以便用户对铝母线有一个全面的了解。

一、铝母线的导电率的分析：古河铜母线的导电率为99.98%，而市场上铜排的导电率仅为52%~85%，可见我公司的铜母线的导电率要远远高于市场上其他铜母线的导电率，而我公司铜母线的截面积又大于其他公司母线的截面积，这就大大增强了我公司母线的安全系数。

由于铜母线的价格和重量原因，古河还为广大客户提供了铝母线，古河铝母线采用导电率≥61%的铝排,虽然导电率较铜母线有所降低，但是也达到了市场上的某些铜母线的导电率，而且铝母线截面积也随之增加。

因此在安全方面，不会因为材料的变化影响母线的安全性能。

二、铝母线电流密度的分析：2同等重量情况下载流量的分析：铝的密度为2.7克/立方厘米，铜的密度为8.9克/立方厘米。

铜的密度约铝的3.3倍。

因此在相同的重量下，铝的载流量要远远大于铜的载流量。

例如，1600A的情况下，单位重量的铝的载流量为铜的2.67倍。

这就大大降低了母线的重量。

有利于减轻建筑负荷和便于建筑上的安装。

三、阻抗的分析：以1600A为例铜的阻抗为：R：0.282，X：0.129，Z：0.311铝的阻抗为：R：0.360，X：0.107，Z：0.375单位：（10-4Ω/m）可以看出，铝的阻抗和铜的阻抗相差无几。

低阻抗可以增长传输距离，增强有效的信号的传送。

四、压降的分析：在压降方面，铜和铝的压降由如下公式计算：压降计算△V= √3 I（Rcosφ+Xsinφ）△V：线-线压降（V/m）I：负载电流（A）cosφ：负载功率因数sinφ：√1- cos2φR：负载电流下的交流阻值（Ω/m）1+α{55×I/I0+20}2R=R95×1+75αR95：阻抗值表中的数据。

母线系统

21
9.母线槽部件
终端箱直线型母线槽单元
始端母线槽单元
连接头插接箱
中间过渡箱
膨胀节
弯曲连接单元
母线槽部件

连接单元:有L型、T型、Z 型、＋字型四种，用于水平、垂直供配电的连接和改变走向，可灵活地将母线槽系统连接起来。
弯曲连接单元
母线槽部件Байду номын сангаас

变径母线槽单元:用于同一系统中不同额定电流单元的连接，以便使整个母线槽系统供电更加经济合理。膨胀母线槽单元:用于吸收由于热膨胀产生的母线槽轴向的变化量，当母线槽长度超过80m时应安装一节膨胀母线槽单元
17
江苏华鹏智能电气股份有限公司 • 隶属江苏华鹏集团，是专业从事各种高低压母线槽产品研发、生产、销售、服务的现代股份制企业。公司是国内最早研发生产母线槽的企业，历时26年申请了60余项专利保护，年产母线50万米的生产能力。 • 华鹏集团始创于1981年，前身“镇江市电力设备厂”是国内最早开发母线槽及电缆桥架的企业。历经30年发展成为集输配电、成套电气、电器元件、消防、环保、轨道交通等一体的大型企业集团。 • 华鹏集团总资产10.5亿元，净资产5.2亿元，2009年实现销售18亿元。集团总占地面积25万平米，建筑面积18万平米，现有员工2260余人。 • 2009年“华鹏”商标被国家工商总局认定为“中国驰名商标”，是中国母线槽行业第一枚获得“中国驰名商标”的品牌。 • 2010年母线销售规模约12亿元，是母线行业内资第一品牌。
西门子：6层 GE：4层穆勒：6层
3.外壳内壁绝缘衬垫不同：

西门子：一层杜邦聚酯薄膜、一层类似海绵的绝缘层 GE：一层杜邦聚酯薄膜穆勒：无此工艺

关于铜排加工及工艺标准-你知多少？

关于铜排加工及工艺标准-你知多少？铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用。

1使用范围：高低压开关柜母线的制作，含铜排、铝排工艺要求：1、母线材质为铜、铝；2、母排本身不应有严重的凹坑、气孔、起皮、裂纹等现象；9、相同布置的主母线、分支母线、元件引线应对称一致，横平竖直，整齐美观；10、母线线一般采用冷弯、很少用热弯，如需热弯铜排不应超过350度、铝排不应超过250度；11、母排冲孔处及剪切处必须去除毛刺，以免尖端放电；12、母线开始弯曲处距最近绝缘子母线支持夹板边缘必应大于0.25L，但不得小于50mm，母线开始弯曲处距母线连接位置不应小于30mm，矩形铜排应减少直角弯曲，弯曲处不得有裂纹及显著的折皱；313、最小弯曲半径应符合上表并且多片母线弯曲度应一致；备注：a为母排的厚度 b为母排的宽度L为母排两支撑点的距离14、母线采用螺栓固定搭接时，连接处距支柱绝缘子的支撑板边缘不应小于50mm，上片母线端头与下片母线平弯开始处的距离不应小于10mm （如上图）；接头螺孔的直径应大于螺栓直径1mm，钻孔的直径应值，不歪斜，螺孔间中心距离的误差应不大于0.5mm。
