1. 心脏的四腔心切面：显示心室、左右心房和它们之间的房室瓣。

2. 心底切面：从心脏的底部观测，展现左心室和它周围的室壁。

3. 心尖切面：从心脏的尖部观测，显示左心室、右心室和它们之间的室间隔。

4. 主动脉根部切面：显示离心腔最近处的心室流出道与主动脉根部、升主动脉的关系。

5. 主动脉瓣切面：显示主动脉瓣的开合和二叶叶壳的运动情况。

6. 心包下切面：显示心脏下部和横隔膜之间的关系。

7. 二尖瓣切面：显示左心房与左心室之间的二尖瓣，以及二尖瓣的开合和瓣叶的运动情况。

8. 肺动脉切面：显示右心室和肺动脉的关系，以及肺动脉瓣的开合和瓣叶的运动情况。

9. 三尖瓣切面：显示右心房与右心室之间的三尖瓣，以及三尖瓣的开合和瓣叶的运动情况。

10. 胸骨旁切面：显示心脏与胸骨之间的关系，以及心脏的整
体形状。

腹部超声检查常用切面

腹部超声检查常用切面腹部分区：4区或9区或7区超声探头部位可分为右肋间、右肋下、剑突下、左肋下四处扫查肝脏。

剑突下经腹主动脉左肝纵切面基准切面经下腔静脉肝纵切面：测量左叶厚度和长度剑下肝左叶斜切面：显示肝左叶、肝尾叶、下腔静脉、腹主动脉 , 门脉横部、矢状部及左外上、下段支和左内支形成“工”字结构右肋下：右肋缘下肝脏斜切面第二肝门切面，测量肝右叶最大斜径经第一肝门右肋下斜切面：分为左叶、右叶右肋缘下第一肝门纵断面：显示门静脉及胆总管右6-9肋间肝胆纵切、斜切面 5-6肋间腋前线纵切显示肝脏最大切面右肋缘下肝肾纵切面可显示右肝和右肾纵切面，经肾下端作一水平线，其前方为右前叶，后方为右后叶肝脏重要结构（检查操作的要点）第二肝门、左叶门静脉矢状部、第一肝门（门静脉左右支分叉处）胆囊及胆管常用切面右上腹腹直肌外缘纵切面显示胆囊长轴，侧动探头观察胆囊腔、颈部及第一肝门结构右肋缘下斜切显示胆囊、门脉右支及右前和右后支、右肝管、右肝右肋间斜切面于第6-9肋间斜切获得胆囊、门脉右支及其伴行右肝管及肝总管、右肝，对胆囊颈显示较好。

剑突下横切面显示左肝管、门静脉左支、矢状部、左外叶上下支和左內支构成的“工”字及左肝。

右上腹正中斜-纵切面（肝外胆管纵切面）在肝门部至胰头区域斜切或纵断，追踪扫查扩张的胆总管，必要时饮水500ml后再扫查。

胰腺常用切面——胰腺长轴切面上腹部正中横切，将胰腺头、体、尾部显示清楚，后方为脾静脉及肠系膜上动脉脾脏常用切面及测量标准切面：左肋间脾脏斜切面，要求显示脾静脉出脾门部图像厚度<4cm，长度<12cm肾脏常用切面仰卧位显示肾脏冠状切面：最大长径切面及经过肾门切面。

肾脏长轴切面（背部纵切面）俯卧位经过腰大肌扫查肾脏：显示肾脏最大长轴切面，往往能完整地显示整个肾脏及输尿管上段，一般不显示肾门。

肾脏血流的检测在冠状面或经肾门横断面观测肾脏血流膀胱横断面纵断面膀胱的前后壁、左右侧壁及三角区（两侧输尿管口及尿道内口）前列腺（经腹扫查）常用切面矢状切面耻骨联合上缘正中，探头加压向后下方纵切扫查，显示前列腺正中矢状切面，呈“慈姑”形，往往不能显示整个前列腺，正中纵切面可见尿道内口稍凹陷。

超声常用标准切面

甲状腺扫查-纵切面
?纵切面颈部气管旁纵切甲状腺侧叶纵切面
Logo pany m o C
甲状腺扫查-横切面
?横切面颈部横切面甲状腺横面
Logo pany m o C
产科胎儿扫查
Logo pany m o C
盆腔扫查
?盆腔扫查
男性：膀胱、前列腺、精囊女性：膀胱、子宫、附件
Logo pany m o C
Logo pany m o C
高回声&强回声-纤维化
表现为点状回声、线状、网状、片状回声增强等
Logo pany m o C
4.其它-舒缩与运动
Logo p o C
6.心血管疾病诊断分析法
Logo pany m o C
超声影像分析-实质性占位
?横断面
图像左侧示被检查者的右侧结构，图像右侧示被检查者左侧结构，图像上方为近腹部结构，下方为近背部结构。
Logo pany m o C
?纵断面
图像左侧示被检查者的头部结构，图像右侧示被检查者足侧结构，图像上方为近腹部结构，下方为近背部结构。
Logo pany m o C
?斜断面
斜断面接近横断面，则以上述横断面为标准；斜断面近乎纵断面，则以纵断面所示为标准。
增多；实质脏器内液体增多。
Logo pany m o C
2.中等回声-实质性脏器 &局灶性病变
1.弱回声
2.低回
Logo pany
声
m
o
C
3.高回声&强回声-钙化
? 前缘回声极强 ? 后方衰减明显
Logo pany m o C
高回声&强回声-气体
? 团点状或线段状 ? 处在腔或管道的最高处 ? 自行活动，图中形态多变 ? 可出现振铃状闪动 ? 体位改变时作抗地心引力活动

超声心动图常用切面

标准大动脉短轴切面
标准左室二尖瓣短轴水平切面
标准左室乳头肌短轴水平切面
标准心尖四腔切面
标准心尖二腔切面
剑突下四腔切面
谢谢！
ห้องสมุดไป่ตู้
超声心动图超声心动图十个标准切面正常心脏解剖结构正常心脏解剖结构切面的方向切面的方向标准胸骨旁长轴切面标准胸骨旁长轴切面标准大动脉短轴切面标准大动脉短轴切面标准左室二尖瓣短轴水平切面标准左室二尖瓣短轴水平切面标准心尖二腔切面标准心尖二腔切面谢谢
超声心动图
十个标准切面
正常心脏解剖结构
切面的方向
标准胸骨旁长轴切面

超声各级规范化检查与标准切面

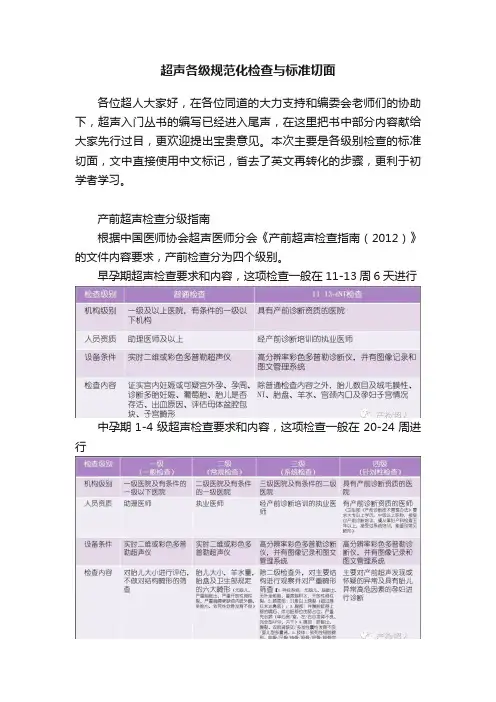

超声各级规范化检查与标准切面各位超人大家好，在各位同道的大力支持和编委会老师们的协助下，超声入门丛书的编写已经进入尾声，在这里把书中部分内容献给大家先行过目，更欢迎提出宝贵意见。
