齿轮参数计算公式

齿轮参数计算公式

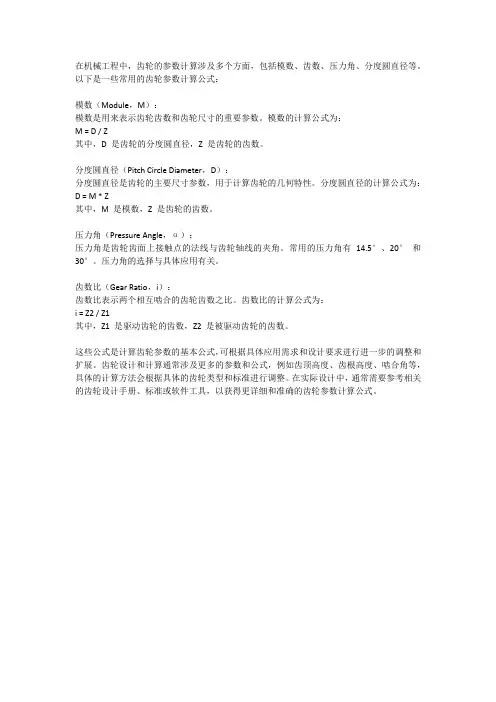

在机械工程中,齿轮的参数计算涉及多个方面,包括模数、齿数、压力角、分度圆直径等。

以下是一些常用的齿轮参数计算公式:
模数(Module,M):
模数是用来表示齿轮齿数和齿轮尺寸的重要参数。

模数的计算公式为:
M = D / Z
其中,D 是齿轮的分度圆直径,Z 是齿轮的齿数。

分度圆直径(Pitch Circle Diameter,D):
分度圆直径是齿轮的主要尺寸参数,用于计算齿轮的几何特性。

分度圆直径的计算公式为:D = M * Z
其中,M 是模数,Z 是齿轮的齿数。

压力角(Pressure Angle,α):
压力角是齿轮齿面上接触点的法线与齿轮轴线的夹角。

常用的压力角有14.5°、20°和30°。

压力角的选择与具体应用有关。

齿数比(Gear Ratio,i):
齿数比表示两个相互啮合的齿轮齿数之比。

齿数比的计算公式为:
i = Z2 / Z1
其中,Z1 是驱动齿轮的齿数,Z2 是被驱动齿轮的齿数。

这些公式是计算齿轮参数的基本公式,可根据具体应用需求和设计要求进行进一步的调整和扩展。

齿轮设计和计算通常涉及更多的参数和公式,例如齿顶高度、齿根高度、啮合角等,具体的计算方法会根据具体的齿轮类型和标准进行调整。

在实际设计中,通常需要参考相关的齿轮设计手册、标准或软件工具,以获得更详细和准确的齿轮参数计算公式。

齿轮的模数计算公式

齿轮的模数计算公式

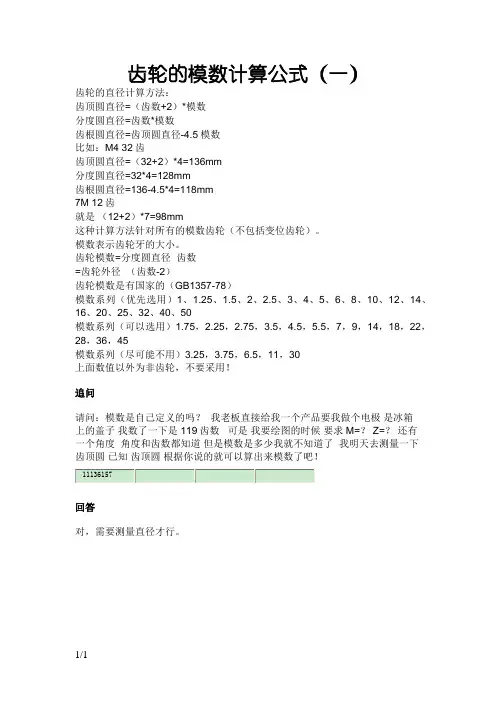

齿轮的模数计算公式(一)
齿轮的直径计算方法:
齿顶圆直径=(齿数+2)*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如:M4 32齿
齿顶圆直径=(32+2)*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是(12+2)*7=98mm
这种计算方法针对所有的模数齿轮(不包括变位齿轮)。

模数表示齿轮牙的大小。

齿轮模数=分度圆直径÷齿数
=齿轮外径÷(齿数-2)
齿轮模数是有国家的(GB1357-78)
模数系列(优先选用)1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50
模数系列(可以选用)1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45
模数系列(尽可能不用)3.25,3.75,6.5,11,30
上面数值以外为非齿轮,不要采用!
追问
请问:模数是自己定义的吗?我老板直接给我一个产品要我做个电极是冰箱
上的盖子我数了一下是 119齿数可是我要绘图的时候要求M=? Z=?还有
一个角度角度和齿数都知道但是模数是多少我就不知道了我明天去测量一下
齿顶圆已知齿顶圆根据你说的就可以算出来模数了吧!
回答
对,需要测量直径才行。

1/1。

齿轮计算公式

齿轮计算公式

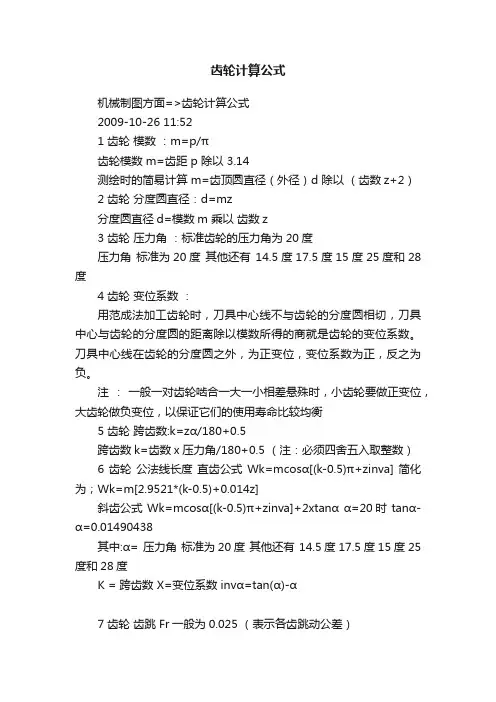

齿轮计算公式机械制图方面=>齿轮计算公式2009-10-26 11:521 齿轮模数:m=p/π齿轮模数 m=齿距 p 除以 3.14测绘时的简易计算 m=齿顶圆直径(外径)d 除以(齿数z+2)2 齿轮分度圆直径:d=mz分度圆直径d=模数m 乘以齿数z3 齿轮压力角:标准齿轮的压力角为20度压力角标准为20度其他还有14.5度17.5度15度25度和28度4 齿轮变位系数:用范成法加工齿轮时,刀具中心线不与齿轮的分度圆相切,刀具中心与齿轮的分度圆的距离除以模数所得的商就是齿轮的变位系数。

刀具中心线在齿轮的分度圆之外,为正变位,变位系数为正,反之为负。

注:一般一对齿轮啮合一大一小相差悬殊时,小齿轮要做正变位,大齿轮做负变位,以保证它们的使用寿命比较均衡5 齿轮跨齿数:k=zα/180+0.5跨齿数k=齿数x压力角/180+0.5 (注:必须四舍五入取整数)6 齿轮公法线长度直齿公式Wk=mcosα[(k-0.5)π+zinva] 简化为;Wk=m[2.9521*(k-0.5)+0.014z]斜齿公式Wk=mcosα[(k-0.5)π+zinva]+2xtanα α=20时tanα-α=0.01490438其中:α= 压力角标准为20度其他还有 14.5度17.5度15度25度和28度K = 跨齿数 X=变位系数invα=tan(α)-α7 齿轮齿跳 Fr一般为0.025 (表示各齿跳动公差)8 齿轮齿向Fβ一般为0.008 (表示各齿向公差)9 齿轮齿形 Ff 一般为0.008 (表示各齿形状大小公差)10 齿轮齿距p=πm m 模数11 齿轮齿顶高 ha=ha*m12 齿轮齿根高 hf=(ha*+c*)m13 齿轮齿顶圆直径 da=(d+2ha) d :分度圆直径 ha ;齿顶高14 齿轮齿根圆直径 df=d-2hf=(z-2ha-2ca*)m15 中心距 a=(d1+d2)/2=(z1+z2)m/2 d1和d2配对的两个齿轮分度圆直径;z1和z2两齿轮齿数。

齿轮的计算公式表

齿轮的计算公式表

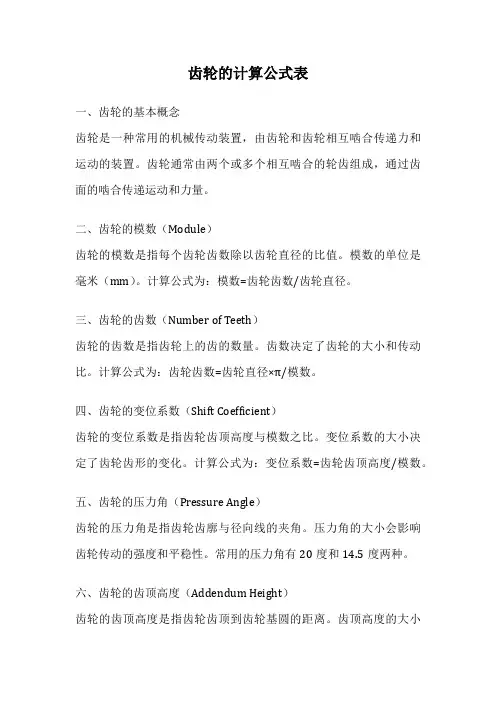

齿轮的计算公式表一、齿轮的基本概念齿轮是一种常用的机械传动装置,由齿轮和齿轮相互啮合传递力和运动的装置。

齿轮通常由两个或多个相互啮合的轮齿组成,通过齿面的啮合传递运动和力量。

二、齿轮的模数(Module)齿轮的模数是指每个齿轮齿数除以齿轮直径的比值。

模数的单位是毫米(mm)。

计算公式为:模数=齿轮齿数/齿轮直径。

三、齿轮的齿数(Number of Teeth)齿轮的齿数是指齿轮上的齿的数量。

齿数决定了齿轮的大小和传动比。

计算公式为:齿轮齿数=齿轮直径×π/模数。

四、齿轮的变位系数(Shift Coefficient)齿轮的变位系数是指齿轮齿顶高度与模数之比。

变位系数的大小决定了齿轮齿形的变化。

计算公式为:变位系数=齿轮齿顶高度/模数。

五、齿轮的压力角(Pressure Angle)齿轮的压力角是指齿轮齿廓与径向线的夹角。

压力角的大小会影响齿轮传动的强度和平稳性。

常用的压力角有20度和14.5度两种。

六、齿轮的齿顶高度(Addendum Height)齿轮的齿顶高度是指齿轮齿顶到齿轮基圆的距离。

齿顶高度的大小决定了齿轮齿形的形状和强度。

计算公式为:齿顶高度=模数+齿轮齿顶圆角半径。

七、齿轮的齿根高度(Dedendum Height)齿轮的齿根高度是指齿轮齿根到齿轮基圆的距离。

齿根高度的大小决定了齿轮齿形的形状和强度。

计算公式为:齿根高度=1.25×模数。

八、齿轮的齿宽(Face Width)齿轮的齿宽是指齿轮齿的宽度。

齿宽的大小决定了齿轮的强度和传动能力。

计算公式为:齿宽=传动功率/齿轮转速。

九、齿轮的齿廓曲线齿轮的齿廓曲线是指齿轮齿的截面曲线。

常见的齿廓曲线有圆弧齿廓、渐开线齿廓和直线齿廓。

不同的齿廓曲线适用于不同的传动方式和工作条件。

十、齿轮的传动比(Gear Ratio)齿轮的传动比是指驱动齿轮的转速与被驱动齿轮的转速之比。

传动比决定了齿轮传动的速度和力量变化。

计算公式为:传动比=驱动齿轮齿数/被驱动齿轮齿数。

齿轮各参数计算公式知识讲解

齿轮各参数计算公式知识讲解

齿轮各参数计算公式13-1什么是分度圆?标准齿轮的分度圆在什么位置上? 13-2 一渐开线,其基圆半径r b = 40 mm ,试求此渐开线压力角 =20。

处的半径r 和曲率半径p的大小。

13-3有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径 da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4两个标准直齿圆柱齿轮,已测得齿数 z i = 22、z 2 = 98,小齿轮齿顶圆直径d ai = 240 mm ,大 齿轮全齿高h = 22.5 mm ,试判断这两个齿轮能否正确啮合传动 ?名称 代号 计算公式 模数 m m=p/n =d/z=da/(z+2)(d 为分度圆直径齿距 P p= n m=t d/z 齿数 z z=d/m=n d/p 分度圆直径 d d=mz=da-2m齿顶圆直径 da da=m(z+2)=d+2m=p(z+2)/ n 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼 ha ha=m=p/n 齿根高 hf hf=1.25m齿高 h h=2.25m 齿厚 s s=p/2= n m/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]模数齿轮计算公式 ,z 为齿数)13-5有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z i = 19、Z2 = 81,模数m= 5 mm,压力角=20°若将其安装成a' = 250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数Z1 = 21、Z2 = 66,模数m =3.5 mm,压力角 =20°正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

齿轮齿条设计计算公式

齿轮齿条设计计算公式

齿轮齿条设计计算公式齿轮和齿条是机械传动中常见的元件,用于传递动力和转速。

齿轮齿条的设计计算是设计师在进行齿轮齿条设计时所必须掌握的知识。

本文将介绍齿轮齿条设计计算的一些基本公式和原理。

一、齿轮设计计算公式1. 齿数计算公式齿数是齿轮设计中最基本的参数之一,可以通过以下公式计算:N = (π * D) / m其中,N为齿数,D为齿轮直径,m为模数。

2. 齿轮间距计算公式齿轮间距是指两个相邻齿轮之间的中心距离,可以通过以下公式计算:P = (N1 + N2) / 2 * m其中,P为齿轮间距,N1和N2分别为两个相邻齿轮的齿数,m为模数。

3. 齿轮传动比计算公式齿轮传动比是指两个相邻齿轮的转速之比,可以通过以下公式计算:i = N2 / N1其中,i为传动比,N1和N2分别为两个相邻齿轮的齿数。

4. 齿轮模数计算公式齿轮模数是指齿轮齿数和齿轮直径之间的比值,可以通过以下公式计算:m = D / N其中,m为模数,D为齿轮直径,N为齿数。

二、齿条设计计算公式1. 齿条模数计算公式齿条模数是指齿条齿数和齿条长度之间的比值,可以通过以下公式计算:m = L / N其中,m为模数,L为齿条长度,N为齿数。

2. 齿条传动比计算公式齿条传动比是指齿条的移动距离与齿轮转动角度之间的比值,可以通过以下公式计算:i = L / (π * D)其中,i为传动比,L为齿条的移动距离,D为齿轮的直径。

3. 齿条齿数计算公式齿条齿数是指齿条上的齿数,可以通过以下公式计算:N = L / m其中,N为齿数,L为齿条长度,m为模数。

三、齿轮齿条设计计算实例假设有一对齿轮,其中一个齿轮的齿数为20,直径为40mm,另一个齿轮的齿数为40,直径为80mm,模数为2mm。

我们可以通过上述公式进行计算。

根据齿数计算公式,可得第一个齿轮的齿数为20,第二个齿轮的齿数为40。

根据齿轮间距计算公式,可得齿轮间距为(20+40)/2*2=60mm。

齿轮各参数计算公式

齿轮各参数计算公式

模数齿轮计算公式:名称代号计算公式模数数)齿距齿数分度圆直径齿顶圆直径齿根圆直径齿顶高齿根高齿高齿厚中心距跨测齿数公法线长度m m=p/ n =d/z=da/ (z+2) (d为分度圆直径,z为齿p p二兀m= n d/zz=d/m=兀d/pd d=mz=da-2mda da=m (z+2) =d+2m=p (z+2) / ndf df二d-2. 5m=m(z-2. 5)=da-2h=da-4. 5mha ha=m=p/nhf hf=l. 25mh h=2.25ms s=p/2= m/2a a=(zl+z2)m/2=(dl+d2)/2k k=z/9+0.5w w=m[2. 9521 (k-0. 5) +0. 014z]13-1什么是分度圆?标准齿轮的分度圆在什么位這上?13-2 一渐开线,其基圆半径rb=40mm,试求此渐开线压力角«=20°处的半径r和曲率半径p的大小。

13-3有一个标准渐开线宜齿圆柱齿轮,测疑其齿顶圆直径da = 106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4两个标准直齿圆柱齿轮,已测得齿数爲=22、Z2 = 98,小齿轮齿顶圆直径d a i=240 mm,大齿轮全齿高h = 22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z】 = 19、Z2 = 81,模数m = 5mm,压力角&=20。

若将其安装成J =250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数zi=21、Z2 = 66,模数m = 3.5 mm,压力角«=20°,正常齿。

试确左这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿髙、中心距、分度圆齿厚和分度圆齿槽宽。

13-7已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径dai = 77.5mm,齿数zx=29。

齿轮的计算公式

齿轮的计算公式

齿轮的计算公式
齿轮的计算涉及到多个参数,如齿数、模数、压力角、齿轮直径等。

以下是齿轮计算中常用的一些公式:
齿数计算:
齿数(z)= 齿轮直径(D)/ 模数(m)
模数计算:
模数(m)= 齿轮直径(D)/ 齿数(z)
齿间距计算:
齿间距(P)= π×齿轮直径(D)/ 齿数(z)
齿轮直径计算:
齿轮直径(D)= 模数(m)×齿数(z)
压力角计算:
压力角(θ)= arccos((齿轮高度-齿顶高度)/ 模数)
这些公式用于计算齿轮的相关参数,可以根据已知的参数计算出其他参数。

在实际应用中,还需要考虑齿轮的模数系列、齿宽、轴向力等因素,并结合具体的设计要求进行计算和选择。

需要注意的是,齿轮设计和计算是一个复杂的领域,涉及到更多的因素和公式。

以上公式只是一些常用的基础计算公式,实际的齿轮设计可能需要更详细的分析和计算。

在实际应用中,建议参考相关齿轮设计手册、标准和专业工具来进行准确的齿轮计算和设计。

标准齿轮计算公式

标准齿轮计算公式

标准齿轮计算公式一、标准齿轮的基本参数。

1. 模数(m)- 定义:齿距p与圆周率π的比值,即m = (p)/(π),单位为mm。

它是决定齿轮尺寸的一个基本参数,模数越大,齿轮的尺寸越大,轮齿也越粗壮。

2. 压力角(α)- 标准值:一般取α = 20^∘。

它是在节点处,齿廓曲线的公法线(压力线)与两节圆的公切线(节点速度方向)所夹的锐角。

3. 齿数(z)- 表示齿轮轮齿的个数。

4. 分度圆直径(d)- 计算公式:d = mz。

分度圆是齿轮上具有标准模数和标准压力角的圆。

5. 齿顶高(ha)- 计算公式:ha = m。

齿顶圆到分度圆的径向距离。

6. 齿根高(hf)- 计算公式:hf=(h_a^*+c^*)m,对于标准齿轮h_a^*=1,c^*=0.25(h_a^*为齿顶高系数,c^*为顶隙系数),所以hf = 1.25m。

齿根圆到分度圆的径向距离。

7. 齿全高(h)- 计算公式:h=h_a+h_f=2.25m。

齿顶圆到齿根圆的径向距离。

8. 齿顶圆直径(da)- 计算公式:da = d + 2h_a=m(z + 2)。

9. 齿根圆直径(df)- 计算公式:df=d - 2h_f=m(z- 2.5)。

10. 基圆直径(db)- 计算公式:db = dcosα=mzcosα。

基圆是形成渐开线的发生圆。

11. 中心距(a)- 对于标准安装的标准齿轮(两个齿轮的分度圆相切),计算公式:a=frac{d_1+d_2}{2}=frac{m(z_1+z_2)}{2}。

齿轮各参数计算公式

齿轮各参数计算公式

模数齿轮计算公式名称代号计算公式模数m m=p/n =d/z=da/(z+2)(d为分度圆直径,z为齿数)齿距P p= n m=t d/z齿数Z z=d/m=n d/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/ n齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼ha ha=m=p/n齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2= n m/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b= 40 mm ,试求此渐开线压力角:■ = 20°处的半径r和曲率半径p的大小。

13-3有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4两个标准直齿圆柱齿轮,已测得齿数z i= 22、Z2= 98,小齿轮齿顶圆直径d ai= 240 mm ,大齿轮全齿高h=22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为Z1= 19、Z2= 81,模数m= 5 mm,压力角«= 20°若将其安装成a'= 250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数Z1 = 21、Z2= 66,模数m = 3.5 mm ,压力角□= 20°正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d ai= 77.5 mm,齿数z1=29。

齿轮各部分计算公式

齿轮各部分计算公式
齿顶高
ha
ha=m
齿根高
hf
hf=1.2m
齿高
h
h=ha+hf
齿顶圆直径
da
da=m(z+2cosδ)
齿根圆直径
df
df=m(z-2.4cosδ)
外锥距
R
R=mz/2sinδ
蜗杆各部分计算公式
分度圆直径
d1
d1=mq(q为蜗杆直径系数)
齿顶高
ha1
ha1=m
齿根高
hf1
hf1=ha1+c=m+0.2m=1.2m
齿距
p
p=πm
中心距
a
a=1/2(d1+d2)=m/2(z1+z2)
传动比
i
i=n1/n2=d2/d1=z2/z1
斜齿分度圆螺旋角
β
cosβ=[(大小齿数和)×模数÷2]÷中心距
圆锥齿轮各部分计算公式
分度圆锥角
δ
tanδ1=z1/z2,δ2=90-δ1或tanδ2=z2/z1
分度圆直径
d
d1=mz1,d2=mz2
齿高
h1
h1=ha1+hf1=2.2m
齿顶圆直径
da1
da1=d1+2ha1=mq+2m=m(q+2)
齿根圆直径
df1
df1=d1-2hf1=mq-2.4m=m(q-2.4)
轴向齿距
px
px=πm
导程角
γ
tanγ=mz1/d1=z1/q
导程
p2
p2=πmz1
标准模数与蜗杆的直径系数
m/mm
1
1.25
hf2=1.2m

齿轮参数计算公式

齿轮参数计算公式

齿轮参数计算公式
齿轮是机械传动中常用的元件,用于将动力传递给其他机械部件。

在设计和计算齿轮系统时,需要考虑一些参数,以确保齿轮的正常运转和传动效率。

以下是一些常用的齿轮参数计算公式。

1. 齿轮模数(Module):齿轮的模数是齿轮齿数与齿轮的分度圆直径之比。

模数的计算公式为:M = D / Z,其中M为模数,D为齿轮的
分度圆直径,Z为齿轮的齿数。

2. 齿轮轮齿高度(Tooth Height):齿轮的轮齿高度是齿轮的齿顶到齿谷的距离。

轮齿高度的计算公式为:H = 2.25 * M,其中H为轮齿高度,M为模数。

3. 齿轮齿顶高度(Addendum):齿轮的齿顶高度是齿顶到分度圆的距离。

齿顶高度的计算公式为:A = M,其中A为齿顶高度,M为模数。

4. 齿轮齿根高度(Dedendum):齿轮的齿根高度是齿根到分度圆的距离。

齿根高度的计算公式为:B = 1.25 * M,其中B为齿根高度,M
为模数。

5. 齿轮齿宽度(Face Width):齿轮的齿宽度是齿轮齿条的宽度。

齿宽度的计算公式为:F = K * M,其中F为齿宽度,K为齿宽系数,
通常取1.5-2。

6. 齿轮模数和齿数的关系:齿轮的模数和齿数是相互关联的。

齿数的计算公式为:Z = π * D / M,其中Z为齿数,D为齿轮的分度圆直径,M为模数。

以上是齿轮参数计算的一些常用公式,根据具体的设计要求和传动需求选择合适的参数,可以确保齿轮的正常工作和传递效率。

在实际应用中,还需要考虑齿轮的强度、齿面硬度等参数,以满足设计要求和使用条件。

齿轮齿宽计算公式

齿轮齿宽计算公式

齿轮齿宽计算公式
1)齿宽(p)计算公式:
P=(m+2a)*tan(π/z)
其中:m表示齿顶压力角,a表示齿胎压力角,z表示齿数。

2)齿宽计算细节:
(1)通过m和a计算出齿形直径D,即D=m+2a;
(2)计算出单齿宽p,即p=D*tan(π/z);
(3)如果要计算模数m,则m=D/(2a+1);
(4)如果要计算齿数z,则z=2π/arctan(p/D);
3)齿宽计算问题:
(1)D是齿形直径,它受齿顶压力角和齿胎压力角的影响,要给出准
确的结果,应当在设计之初确定m和a的值;
(2)m和a的值直接影响到齿形直径D,齿形直径D决定了计算单齿
宽p的精度。

因此,在齿轮设计过程中,正确估算和确定m和a的值,非常重要。

(3)此外,齿胎压力角a和齿顶压力角m本身是根据齿轮的传动要求
以及设计的齿轮种类来确定的,因此在计算齿宽时,应加以详细考虑。

齿轮系数计算公式

齿轮系数计算公式

齿轮系数计算公式(国标齿轮压力角普遍为cos20°)名称代号计算公式齿数Z齿数模数m m=p/πm=齿距/π分度圆直径 d d=mz(齿中径) d=模数X齿数压力角cosαcosα=(W1-W)/3.14mW =跨K个齿的公法线长度W1=跨K+1个齿的公法线长度基圆直径d b d b= d X cosα(两齿轮运行中形成的线)d b=分度圆直径X压力角齿顶圆直径da da=(Z+2)mda=(齿数+2)X模数齿根圆直径df df= (Z-2.5)mdf= (齿数-2.5)X模数齿顶高ha ha=ha*mha=ha*模数(常用ha*=1)(短齿ha*=0.8)顶隙 c c=c*mc=c*模数(常用c*=0.25)(短齿c*=0.3)齿根高hf hf=ha+c=(ha*+c*)m=1.25m齿高h h=ha+hf=m+1.25m=2.25m齿距P P=mπP=模数Xπ齿厚S槽宽e S=e=P/2中心距(与齿轮副合配)a a=d1/2+d2/2=(Z1+Z2)m/2(d1代表一个齿轮的分度圆直径,d2代表另一个齿轮的分度圆直径)(Z1代表一个齿轮的齿数,Z2代表另一个齿轮的齿数)(m代表齿轮模数)模数选择优先选择(1 1.25 1.5 2 2.5 3 4 5 6 8 10 12 14 16 20 2532 40 50)可以选用(1.75 2.25 2.75 3.5 4.5 5.5 7 9 14 18 22 28 26 45)尽可能不用(3.25 3.75 6.5 11 30)压力角选择米制:20°14.5°15°17.5°22.5°25°28°30°英制:20°14.5°15°其次16°17°17.5°22.5°25°cos20=0.9397 cos30=0.866 cos45=0.7071美标与日标跟国标一样的,可能他们比较多的采用“节径”这个概念,我们相应来说比较多的用的是“模数”。

各种齿轮相关的计算公式大全

各种齿轮相关的计算公式大全

各种齿轮相关的计算公式大全渐开线圆柱齿轮各部分计算公式代号计算公式模数m根据设计或测绘定出齿数z根据运动要求选定。

z1为主动齿轮,z2为从东齿轮。

分度圆直径d d1=mz1,d2=mz2齿顶高h a h a=m齿根高h f h f=齿高h h=齿顶圆直径d a da1=m(z1+2),da2=m(z2+2)齿根圆直径d f d f1=m,d f2=m齿距p p=πm中心距a a=1/2(d1+d2)=m/2(z1+z2)传动比i i=n1/n2=d2/d1=z2/z1斜齿分度圆βcosβ=[(大小齿数和)×模数÷2]÷中心距螺旋角圆锥齿轮各部分计算公式名称代号计算公式分度圆锥角δtanδ1= z1/ z2, δ2=90-δ1或tanδ2=z2/z1分度圆直径d d1=mz1,d2=mz2齿顶高h a h a=m齿根高h f h f=齿高h h= h a+ h f齿顶圆直径d a da=m(z+2cosδ)齿根圆直径d f d f=mδ)外锥距R R=mz/2sinδ蜗杆各部分计算公式名称代号计算公式分度圆直径d1d1=mq(q为蜗杆直径系数)齿顶高h a1h a1=m齿根高h f1h f1= h a1+c=m+=齿高h1h1=h a1+ h f1=齿顶圆直径d a1d a1=d1+2ha1=mq+2m=m(q+2)齿根圆直径d f1d f1=d1-2 h f1==m()轴向齿距p x p x =πm导程角γtanγ=mz1/d1=z1/q导程p2p2=πmz1标准模数与蜗杆的直径系数m/mm12q181691417m(q),,,18)(,,,)4(,10,,)5(8,10,,18)蜗轮各部分计算公式名称代号计算公式分度圆直径d2d1=mz2齿顶高h a2h a1=m齿根高h f2h f2=齿高h2h2=h a2+ h f2=喉圆直径d a2d a2=d2+2ha2=m(z2+2)齿根圆直径d f2d f2=d2-2 h f2=m()轴向齿距p x p x =πm导程角γtanγ=mz1/d1=z1/q导程p2p2=πmz1。

齿轮各参数计算公式知识讲解

齿轮各参数计算公式知识讲解

齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) (d为分度圆直径,z为齿数)齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上?13-2 一渐开线,其基圆半径r b=40 mm,试求此渐开线压力角 =20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮,测量其齿顶圆直径d a=106.40 mm,齿数z=25,问是哪一种齿制的齿轮,基本参数是多少?13-4 两个标准直齿圆柱齿轮,已测得齿数z l=22、z2=98,小齿轮齿顶圆直径d al=240 mm,大齿轮全齿高h=22.5 mm,试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮,它们的齿数为z1=19、z2=81,模数m=5 mm,压力角α=20°。

若将其安装成a′=250 mm的齿轮传动,问能否实现无侧隙啮合?为什么?此时的顶隙(径向间隙)C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮,其齿数z1=21、z2=66,模数m =3.5 mm,压力角α=20°,正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d al=77.5 mm,齿数z1=29。

齿轮参数计算公式大全

齿轮参数计算公式大全

齿轮参数计算公式大全齿轮的基本参数:齿轮的组成结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆和分度圆。

(1)齿数:一个齿轮的轮齿总数叫齿数,用Z表示。

小齿轮的齿数可取为Z1=20~40,开式 (半开式)齿轮传动,由于轮齿主要为磨损失效,为使齿轮不致过小,故小齿轮不亦选用过多的齿数,一般可取Z1=17~20.(2)模数由于齿轮的分度直径d可由其周长zp确定,即d = zp/π。

为便于设计、计算、制造和检验,令p/π=m ,m称为齿轮的模数,并已标准化。

它是决定齿轮大小的主要参数。

分度圆直径d=mz,所以m=d/z.(3)压力角α即分度圆压力角,并规定其标准值为α=20,它是决定齿轮齿廓形状的主要参数。

分度圆直径:d=mz/cosβ压力角:rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处,两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角,也称啮合角。

对单个齿轮即为齿形角。

示准齿轮的压力角一般为20°。

在某些场合也有采用a=°、15°,°及25°等情况。

(4)齿顶高系数和顶隙系数: h*a、C*两齿轮啮合时,总是一个齿轮的齿顶进入另一个齿轮的齿根,为了防止热膨胀顶死和具有储成润滑油的空间,要求齿根高大于齿顶高。

为此引入了齿顶高系数和顶隙系数。

正常齿: h*a=1 ; C*= 短齿: h*a= ; C*=对相互啮合的齿轮,模数、压力角必须相等。

标准齿轮的压力角(对单个齿轮而言即为齿形角)为20°1. 内齿模数齿轮2. 直齿模数齿轮3. 斜齿模数齿轮4. 伞齿模数齿轮5. 变位模数齿轮6. 直齿径节齿轮7. 斜齿径节齿轮8. 齿条。
