电力电子技术复习题及答案(3)

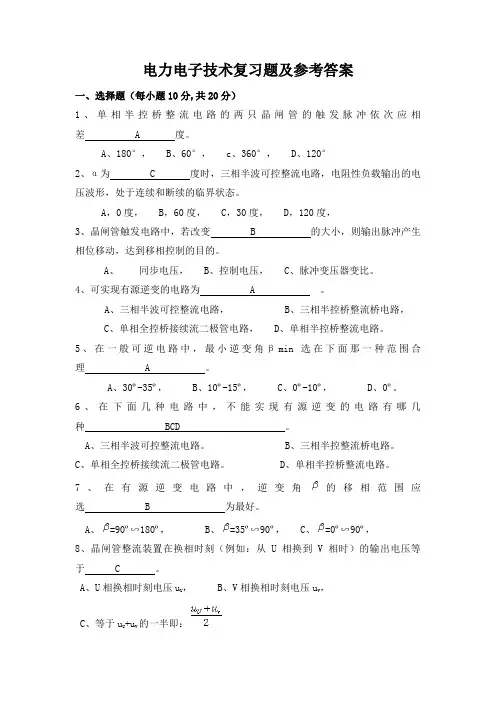

电力电子技术复习题及参考答案
电力电子技术复习题及参考答案一、选择题（每小题10分,共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 A 度。
A、180°，B、60°， c、360°， D、120°2、α为 C 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A，0度， B，60度， C，30度， D，120度，3、晶闸管触发电路中，若改变 B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压，B、控制电压，C、脉冲变压器变比。
4、可实现有源逆变的电路为 A 。
A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理 A 。
A、30º-35º，B、10º-15º，C、0º-10º，D、0º。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD 。
A、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
7、在有源逆变电路中，逆变角的移相范围应选 B 为最好。
A、=90º∽180º，B、=35º∽90º，C、=0º∽90º，8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于 C 。
A、U相换相时刻电压uU ， B、V相换相时刻电压uV，C、等于uU +uV的一半即：9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。
请选择 B 。
=0，改变 C 的大小，可使10、晶闸管触发电路中，若使控制电压UC=0，使触发角α=90º。
达到调定移相控制范围，实现整流、直流电动机负载电压Ud逆变的控制要求。
电力电子技术复习题
电力电子技术复习题一、单项选择题（请选出1个正确答案填入括号中）。
1．电子技术包括信息电子技术和（）技术两大分支。
A. 电力电子B.通信电子C.模拟电子D.数字电子答案：A2．在下列电力电子器件中属于半控型器件的是（）。
A.SCRB.GTRC. IGBTD. POWER MOSFET 答案：A3．具有擎住效应的全控器件是（）。
A.SCRB.GTRC. IGBTD. POWER MOSFET 答案：C4．电力电子技术中，DC-DC是什么变换？（）A. 整流B. 逆变C. 直流斩波D. 交流变换答案：C5．隔离型DC-DC变换器主要类型有（）、反激、桥式和推挽式。
A. 同向B. 反向C. 正激D. 反相答案：C6．逆变器的三种变换方式为方波变换、阶梯波变换和（）变换。
A. 余弦波B. 正弦波C. 三角波D. 正切波答案：B7．不控整流电路中的整流管为（）。
A. GTRB. 二极管 C . IGBT D. SCR答案：B8．变压器漏感对整流电路输出电压的影响，使得输出电压（）。
A、恒定B、不能确定C、变大 D.变小答案：D9．AC-DC变换器又可分为（）和有源逆变运行两种工作状态。
A、交流调压B、直流斩波C、逆变D、整流答案：D10．交流调压电路一般采用相位控制，其特点是维持（）不变，仅改变输出电压的幅值。
A、初相B、相位C、平均值D、频率答案：D11．按照驱动电路加在器件控制端和公共端之间信号的性质，电力电子器件分为（）和电压驱动型。
A. 电流驱动型B.电子驱动型C.空穴驱动型D.电荷驱动型答案：A12．电力电子装置中会产生外因过电压和（）过电压。
A. 内因B.电源C. 负载D. 电阻答案：A13．缓冲电路分为关断缓冲电路和（）缓冲电路。
A. 开通B.电源C. 负载D. 吸收答案：A14．电力电子技术中，DC-AC是什么变换？（）A. 整流B. 逆变C. 直流斩波D. 交流变换答案：B15．隔离型DC-DC变换器主要类型有正激、（）、和桥式和推挽式。
电力电子技术试卷3份答案
《电力电子技术》试卷1答案一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种。
二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3、晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
（√）6、给晶闸管加上正向阳极电压它就会导通。
电力电子技术试题及答案
电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

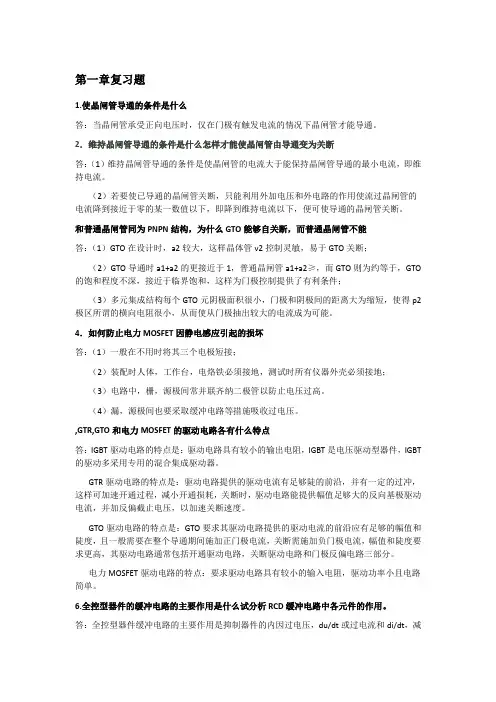

电力电子技术期末复习题及其答案
第一章复习题1.使晶闸管导通的条件是什么答：当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才能导通。
2．维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：（1）维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
（2）若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能答：（1）GTO在设计时，a2较大，这样晶体管v2控制灵敏，易于GTO关断；（2）GTO导通时a1+a2的更接近于1，普通晶闸管a1+a2≥，而GTO则为约等于，GTO 的饱和程度不深，接近于临界饱和，这样为门极控制提供了有利条件；（3）多元集成结构每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得p2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。
4．如何防止电力MOSFET因静电感应引起的损坏答：（1）一般在不用时将其三个电极短接；（2）装配时人体，工作台，电烙铁必须接地，测试时所有仪器外壳必须接地；（3）电路中，栅，源极间常并联齐纳二极管以防止电压过高。
（4）漏，源极间也要采取缓冲电路等措施吸收过电压。
,GTR,GTO和电力MOSFET的驱动电路各有什么特点答：IGBT驱动电路的特点是：驱动电路具有较小的输出电阻，IGBT是电压驱动型器件，IGBT 的驱动多采用专用的混合集成驱动器。
GTR驱动电路的特点是：驱动电路提供的驱动电流有足够陡的前沿，并有一定的过冲，这样可加速开通过程，减小开通损耗，关断时，驱动电路能提供幅值足够大的反向基极驱动电流，并加反偏截止电压，以加速关断速度。
GTO驱动电路的特点是：GTO要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度，且一般需要在整个导通期间施加正门极电流，关断需施加负门极电流，幅值和陡度要求更高，其驱动电路通常包括开通驱动电路，关断驱动电路和门极反偏电路三部分。
《电力电子技术》课后复习题(附答案)
电力电子技术课后复习题（全面）1、电力电子技术是一种利用电力电子器件对电能进行控制、转换、和传输的技术。
2、电力电子技术包括电力电子器件、电路和控制三大部分。
3、电力电子技术的基本转换形式和功能：整流电路----AC/DC----整流器直流斩波----DC/DC----斩波器逆变电路----DC/AC----逆变器交流电路----AC/AC----变频器4、电力电子器件是指在可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
5、广义上，电力电子器件也可分为电真空器件和半导体器件。
6、按照器件能够被控制电路信号所控制的程度的程度进行分类：不可控器件---------电力二极管（功率二极管PD）半控型器件---------晶闸管(SCR)全控型器件---------电力晶体管（GTR）7、全控型器件也称自关断器件。
代表元件：门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（MOSFET）、绝缘栅双极晶体管（IGBT）。
8、按照驱动电路加在器件控制端和公共端之间信号的性质进行分类：电流驱动型：晶闸管、门极可关断晶闸管、电力晶体管等。
电压驱动型：电力场效应晶体管、绝缘栅双极晶体管等。
9、按照器件内部电子和空穴两种载流子参与导电的情况分类：双极型器件:电力二极管、晶闸管、门极可关断晶闸管、电力晶体管单极型器件：电力场效应晶体管。
复合型器件：绝缘栅双极晶体管。
10、功率二极管（PD）又称电力二极管，也称半导体整流器。
其基本结构与普通二极管一样。
有螺栓型和平板型两种封装。
正平均电流I F(A V): 电流最大有效值I 11．功率二极管的测试：用万用表的Rx100或Rx1测量。
【注】严禁用兆欧表测试功率二极管。
选择二极管时要考虑耗散功率。
不可控器件------功率二极管（电力二极管）12、功率二极管的主要类型：普通二极管、快速恢复二极管、肖特基二极管。
13、半控型器件----晶闸管（SCR）是硅晶体闸流管的简称，又称为可控硅整流器。
电力电子技术复习题 _含答案)
12、 在单相全控桥整流电路中，晶闸管的额定电压应取 U2（）
13、 在单相桥式全控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
（）
14、 单相全控晶闸管整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。
（）
15、 三相半波可控整流电路也必需要采用双窄脉冲触发。（ ）
2 晶闸管整流电路
2、 给晶闸管加上正向阳极电压它就会导通。 （ ）
3、 晶闸管导通后其电流趋向无穷大。
（）
4、 已经导通的晶闸管恢复阻断的唯一条件是 AK 极电源电压降到零或反向。（ ）
5、 晶闸管并联使用时，必须采取均压措施。 （ ）
6、 晶闸管串联使用时，必须注意均流问题。 （ ）
7、 触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。（ ）
合型 的 PWM 控制方法。 3、 正激电路和反激电路属于 13 励磁，半桥电路和全桥电路属于 14 励磁。 4、 开关电源大都采用 15 PWM 控制器.其原理方案分为 16 、 17 和 18 三类。 5、 试填写下列电路的名称
3 / 14
半桥电路 反激电路
正激电路 全桥电路
推挽电路
4、逆变电路
中，通常采用 规则采样法 来代替上述方法，在计算量大为减小的情况下得到的效果能够满足工程需要。
3. PWM 逆变电路３种目标控制： ７ 电压、 ８
电流和圆形磁链的 ９ 压 比较、 滞环电流比较 和 三角波比较。
5. 相电压正弦波叠加 3 次谐波构成 13 与三角波比较产生 PWM，可以提高 14 利用率并降低 15 。
2 / 14
致集电极电流增大，造成器件损坏。这种电流失控现象被称这 擎住 效应。 11、 IGBT 往往与 反并联 的快速二极管封装在一起，制成模块，成为逆导器件 。 12、电力电子器件是在电力电子电路中是作为可控开关来用。电力电子器件是一种半导体开关，实际上是一种单 向单极开关。它不是理想开关，存在开关时间和开关暂态过程。开关时间尤其是关断时间限制了电力电子器件的 开关频率。 13、电力电子应用系统一般由控制电路、驱动电路和主电路组成一个系统。为了提高系统可靠性，还应加入电 压、电流检测电路和过压、过流保护电路并构成反馈闭环控制。 14.几乎所有的电力半导体器件均为 单向极性 开关。电力二极管（Power Diode）、晶闸管（SCR）、门极可 关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（Power MOSFET）、绝缘栅双极型晶体管（IGBT）中， 在可控的器件中，功率范围最大的是 SCR 晶体管 ，开关频率最高的是_PMOS 电力场效应管
电力电子技术期末复习10套及答案
电力电子技术期末复习10套及答案考试试卷(1)卷一、填空（这道题有8个小问题，每个空白1分，共20分）1、电子技术包括__信息电子技术___和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2.为了降低自身损耗，提高效率，电力电子设备一般工作在开关状态。
当设备的工作频率较高时，开关损耗将成为主要损耗。
3、在pwm控制电路中，载波频率与调制信号频率之比称为______载波比_______，当它为常数时的调制方式称为_____同步____调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。
4.面积等效原则指的是___________________________基本相同。
5.在GTR、GTO、IGBT和MOSFET中，开关速度最快的是MOSFET，最大的单管输出功率是多少6、设三相电源的相电压为u2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其最大正向电压为。
7.如果逆变器电路的负载连接到电源，则称为逆变器。
如果它与负载相连，则称为逆变器。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用v1,vd1,v2,vd2表示)。
（1）在从0到T1的时间段内，当前路径为__；（2）在T1~T2时间段内，电流路径为__；(3)t2~t3时间段内，电流的通路为_______；(4)t3~t4时间段内，电流的通路为_______；(5)t4~t5时间段内，电流的通路为_______；二、多项选择题（本题共有10个子题，前4题各得2分，其余各得1分，共计14分）1、单相桥式pwm逆变电路如下图，单极性调制工作时，在电压的正半周是（）a、 V1和V4打开，V2和V3关闭，B和V1正常打开，V2正常关闭，V3和V4交替打开和关闭，C，V1和V4关闭，V2和V3打开d、v1常断，v2常通，v3与v4交替通断2、对于单相交流调压电路，下面说法错误的是（）a、当晶闸管的触发角大于电路的功率因数角时，晶闸管的导通角小于180度b、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作c、晶闸管的触发角小于电路的功率因数角。
电力电子技术复习题及答案
电力电子技术复习题及答案第1页共17页三、填空（每空1分,共30分）1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器4、在电流型逆变器中，输出电压波形为正弦，输出电流波形为方波5、型号为KS100-8的元件表示双向晶闸管、它的额定电压为800伏、额定有效电流为100安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种11、双向晶闸管的触发方式有：I+触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。
I-触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。
Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压,门极G接正电压，T2接负电压。
Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。
西安交通大学电力电子技术考题03及答案
西安交通大学电力电子技术考题03及答案成绩西安交通大学考试题课程电力电子技术学院电气工程学院考试日期 20 年 1月 8日专业班号姓名学号期中期末一、填空（30分）1．（4分）采用电力电子技术可实现的电力变换通常可分为四大类，它们分别是：，，，。
2．（5分）晶闸管英文名字的缩写是，门极可关断晶闸管英文名字的缩写是，电力晶体管英文名字的缩写是，绝缘栅双极型晶体管英文名字的缩写是，电力场效应晶体管英文名字的缩写是。
3．（4分）单相桥式全控整流电路，带电阻负载时，其?角的移相范围为；带阻感负载（电感极大）时，其?角的移相范围为，其交流侧电流中所含谐波的次数为，其整流输出电压中所含的谐波次数为。
4．（2分）在电流波形发生畸变时描述系统的功率因数可表示为：其中的含义是：的的含义是：。
5．（2分）按照直流侧电性质划分，逆变电路可为：；。
6．（1分）同一晶闸管，维持电流IH与掣住电流IL在数值大小上有IL IH。
共 4 页第 1 页7．（4分）自换流逆变电路采用和两种换流方式，外部换流逆变电路采用和两种换流方式。
8．（4分）根据载波和信号波是否同步及载波比的变化情况，PWM调制方式可分为和。
一般为综合两种方法的优点，在低频输出时采用方法，在高频输出时采用方法。
9．（2分）按照开关过程前后开关器件电压电流状态，软开关电路可分为：，。
10．（2分）电力电子器件在串联使用时应注意的问题是：，在并联使用时应注意的问题又是。
二、简答（32分）1．（4分）电力电子器件为什么工作于开关状态？电力电子器件的损耗有哪些？2.（4分）晶闸管触发电路有哪些基本要求？3．（4分）实现有逆变必须满足哪两个必不可少的条件？4．（4分）何为电流型逆变电路？其主要特点是什么？5．（8分）单相交流调压电路带阻感负载，如果控制角α大于负载阻抗角φ，稳态时α的移相范围是多少电。
电力电子技术第3章 习题答案
3章 交流-直流变换电路 课后复习题第1部分：填空题1.电阻负载的特点是 电压与电流波形、相位相同；只消耗电能，不储存、释放电能 ，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是 0° ≤a ≤ 180° 。
2.阻感负载的特点是 电感对电流变化有抗拒作用，使得流过电感的电流不发生突变 ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是 0°≤a ≤ 180° ，2 ，续流二极管承受的最大反向电压2 （设U 2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 0° ≤a ≤ 180° ，2 和2 ；带阻感负载时，α角移相范围为 0° ≤a ≤ 90° ，单个晶闸管所承受的最大正向电压和反向电压分别为22U 2 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个 平波电抗器(大电感) 。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ = 180°-2δ ; 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ = 0° 。
5.从输入输出上看，单相桥式全控整流电路的波形与 单相全波可控整流电路 的波形基本相同，只是后者适用于 较低 输出电压的场合。
6.2 ，随负载加重U d 逐渐趋近于0.9 U 2，通常设计时，应取RC≥ 1.5~2.5T ，此时输出电压为U d ≈ 1.2 U 2(U 27.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 2 ，晶闸管控制角α的最大移相范围是 0°≤a ≤90° ，使负载电流连续的条件为 a ≤30° (U 2为相电压有效值)。
8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 120° ，当它带阻感负载时，α的移相范围为 0°≤a ≤90° 。
(完整版)电力电子技术第3章-习题答案()
3章 交流-直流变换电路 课后复习题 第1部分：填空题1.电阻负载的特点是 电压与电流波形、相位相同；只消耗电能，不储存、释放电能 ，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是 0︒ ≤a ≤ 180︒ 。
2.阻感负载的特点是 电感对电流变化有抗拒作用，使得流过电感的电流不发生突变 ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是 0︒ ≤a ≤ 180︒ 2 ，2 （设U 2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 0︒ ≤a ≤ 180︒ ，单个晶闸管所承受的最大正向电压和反向电压分别为2 和 22U ；带阻感负载时，α角移相范围为 0︒ ≤a ≤ 90︒ ，单个晶闸管所承受的最大正向电压和反向电压分别为22U 2 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个 平波电抗器(大电感) 。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ = 180︒-2δ ; 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ = 0︒ 。
5.从输入输出上看，单相桥式全控整流电路的波形与 单相全波可控整流电路 的波形基本相同，只是后者适用于 较低 输出电压的场合。
6.电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为 22U ，随负载加重U d 逐渐趋近于0.9 U 2，通常设计时，应取RC≥ 1.5~2.5T ，此时输出电压为U d ≈ 1.2 U 2(U 2为相电压有效值)。
7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 2 ，晶闸管控制角α的最大移相范围是 0︒≤a ≤90︒ ，使负载电流连续的条件为 a ≤30︒ (U 2为相电压有效值)。
8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 120︒ ，当它带阻感负载时，α的移相范围为 0︒≤a ≤90︒ 。
电力电子技术期末考试试题及答案 (3)
电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。
电力电子技术试题库(附答案)
电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。
（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。
（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。
（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。
（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。
（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。
（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。
（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。
（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。
（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。
（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。
（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。
（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。
（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。
（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。
电力电子技术第3章 习题答案
3章 交流-直流变换电路 课后复习题第1部分：填空题1.电阻负载的特点是 电压与电流波形、相位相同；只消耗电能，不储存、释放电能 ，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是 0 ≤a ≤ 180 。
2.阻感负载的特点是 电感对电流变化有抗拒作用，使得流过电感的电流不发生突变 ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是 0 ≤a ≤ 180 ，其承受的最大正反向电压均为 ，续流二极管承受的最大反向电压为 （设U2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 0≤a ≤ 180 ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 ；带阻感负载时，α角移相范围为 0 ≤a ≤ 90 ，单个晶闸管所承受的最大正向电压和反向电压分别为和 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个 平波电抗器(大电感) 。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角d 时，晶闸管的导通角q = 180-2d ; 当控制角a小于不导电角 d 时，晶闸管的导通角 q = 0 。
5.从输入输出上看，单相桥式全控整流电路的波形与 单相全波可控整流电路 的波形基本相同，只是后者适用于 较低 输出电压的场合。
6.电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为 ，随负载加重U d逐渐趋近于0.9 U2，通常设计时，应取RC≥1.5~2.5T，此时输出电压为U d≈ 1.2U2(U2为相电压有效值)。
7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于，晶闸管控制角α的最大移相范围是0≤a≤90，使负载电流连续的条件为a≤30 (U2为相电压有效值)。
8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120，当它带阻感负载时，a的移相范围为0≤a≤90。
电力电子技术复习题(含参考答案)
电力电子技术复习题（含参考答案）一、单选题（共25题，每题1分，共25分）1.晶闸管稳定导通的条件（）A、晶闸管阳极电流小于晶闸管的擎住电流B、晶闸管阳极电流大于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流正确答案：B2.三相半波可控整流电路的自然换相点是()。
A、比三相不控整流电路的自然换相点超前30°B、交流相电压的过零点C、本相相电压与相邻相电压正半周的交点处D、比三相不控整流电路的自然换相点滞后60°正确答案：C3.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。
A、0～180B、0～90C、0～150D、0～120正确答案：D4.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。
A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C5.下列全控器件中，属于电流控制型的器件是（）。
A、P-MOSFETB、SITC、GTRD、IGBT正确答案：C6.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、30°～150B、0°～150°C、15°～125°D、0°～120°正确答案：B7.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、2msB、3msC、4msD、1ms正确答案：B8.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、交流相电压的过零点C、比三相不控整流电路的自然换相点滞后60°D、本相相电压与相邻电压正半周的交点处正确答案：D9.有源逆变发生的条件为（）A、要有直流电动势B、要求晶闸管的控制角大于90°C、直流电动势极性须和晶闸管导通方向一致D、以上说法都是对的正确答案：D10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
电力电子技术试题参考答案及评分标准
电力电子技术复习 1（见教材后习题）1.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？2.图中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
3.上题中如果不考虑安全裕量，问100A的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少？4.GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？5.如何防止电力MOSFET因静电感应引起的损坏？6.全控型器件的缓冲电路的主要作用是什么？试分析RCD缓冲电路中各元件的作用。
7.试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。
8.单相半波可控整流电路对电感负载供电，L=20mH，U2=100V，求当α=0°和60°时的负载电流I d，并画出u d与i d波形。
9.单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，当α=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
10.单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电动势E=60V，当α=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
11.晶闸管串联的单相半控桥（桥中VT1、VT2为晶闸管），电路如图，U2=100V，电阻电感负载，R=2Ω，L值很大，当α=60°时求流过器件电流的有效值，并作出u d、i d、i VT、i VD的流形。
12.三相半波可控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当α=60°时，要求：①画出u d、i d和i VT的波形；②计算U d、I d、I dVT和I VT。
电力电子技术题库含参考答案
电力电子技术题库含参考答案一、单选题（共30题，每题1分，共30分）1、下面选项中属于晶闸管派生器件的是（）。
A、电力场效应晶体管B、绝缘栅双极晶体管C、门极可关断晶闸管D、电力晶体管正确答案：C2、带中心抽头变压器的逆变电路,变压器匝比为( )时，uo和io波形及幅值与全桥逆变电路完全相同。
A、1:2:1B、1:1:2C、3:1:1D、1:1:1正确答案：D3、单相半波可控制整流电路阻感负载需要（）续流。
A、晶闸管B、二极管C、GTRD、IGBT正确答案：B4、（）不属于换流技术。
A、整流B、电力电子器件制造C、逆变D、斩波正确答案：B5、单相桥式全控整流阻感性负载电路中，控制角α的最大移相范围是( )。
A、0º-180°B、0º-150°C、0º-120°D、0º-90°正确答案：D6、电压型逆变电路输出的电流波形为（）。
A、因负载不同而不同B、锯齿波C、正弦波D、矩形波正确答案：A7、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A、0º-150°B、0º-180°C、0º-120°D、0º-90°正确答案：B8、目前所用的电力电子器件均由（）制成，故也称电力半导体器件。
A、绝缘体B、金属C、半导体D、导体正确答案：C9、采用调制法得到PWM波形，把希望输出的波形作为（）。
A、载波B、锯齿波C、调制信号D、正玄波正确答案：C10、斩波电路中，输出电压高于输入电压的电路称为（）。
A、降压斩波B、升压斩波C、升降压斩波D、CUK斩波正确答案：B11、晶闸管额定电压一般取正常工作时晶闸管所承受峰电压的( )。
A、3～4倍B、4～5倍C、2～3倍D、1～2倍正确答案：C12、与单相全波可控整流电路功能相同的电路是（）。
A、斩波电路B、单相半波可控整流电路C、三相桥式整流电路D、单相桥式整流电路正确答案：D13、逆导晶闸管是将（）反并联在同一管芯上的功率集成器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电子技术复习一、选择题（每小题10分,共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差________ A _______ 度。
A180°, B、60°, c、360 °，D、120°2、a为______ C ______ 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A,0 度, B，60 度, C，30 度, D，120 度,3、晶闸管触发电路中，若改变_______ B _________ 的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压，B、控制电压，C、脉冲变压器变比。
4、可实现有源逆变的电路为_________ A___________ 。
A、三相半波可控整流电路，B、三相半控桥整流桥电路，C单相全控桥接续流二极管电路，D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角B min选在下面那一种范围合理____________ A __________ 。
A、30o-35o,B、10o-15o,C、0o-10o,D、0o。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种________________ BCD _____________________ 。
A、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
7、在有源逆变电路中，逆变角「的移相范围应选____________ B ______________ 为最好。
A、’：=90o s 180o,B、” =35o s 90o,C、L=0o s 90o,8、晶闸管整流装置在换相时刻（例如：从 U 相换到V 相时）的输出电压等 于 C ____ 。
2A 、U 相换相时刻电压u u ,B 、V 相换相时刻电压U v ，C 、等于U u +U v 的一半即：9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。
请选择 _____________ B ____ o10、晶闸管触发电路中，若使控制电压 U C =0,改变 _________ C ______ 的大小,可使直流电动机负载电压 U=0,使触发角a =900。
达到调定移相控制范 围，实现整流、逆变的控制要求。
B同步电压， B 、控制电压，C 、偏移调正电压。
12、三相半波可控整流电路的自然换相点是 （B ）A 、 交流相电压的过零点；B 、 本相相电压与相邻相电压正、负半周的交点处；C 、 比三相不控整流电路的自然换相点超前 30°;D 比三相不控整流电路的自然换相点滞后 60°。
13、 如某晶闸管的正向阻断重复峰值电压为 745V ，反向重复峰值电压为825V,则该晶闸管的额定电压应为（ B ）11、下面哪种功能不属于变流的功能（ A 、有源逆变B 、交流调压C ）C 、变压器降压D 直流斩波A、700VB、750VC、800V D 850V14、单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是 ( D )A 、 0 o -90-120 ° -150 °15、 在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差 ________ A _____ 度。
A 、180 度；B 、60 度；C 、360 度；D 、120 度;16、 可实现有源逆变的电路为 _______ A _________ 。
A 、单相全控桥可控整流电路B 、三相半控桥可控整流电路C 、单相全控桥接续流二极管电路D 、单相半控桥整流电路17、由晶闸管构成的可逆调速系统中，逆变角B min选 ______ A __________ 时系统工作才可靠。
A 、300~350B 、100~150C 0°~10°D 0018、a = ___ B ____ 度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。
A、 0度； B 、 60度;C 、30 度；D 、120 度；19、 变流装置的功率因数总是 _____ C_________ 。
A 、大于 1 ；B 、等于1 ；C 、小于1 ；20、 变流器工作在逆变状态时，控制角a 必须在 _____ D ________ 度。
A 、0° -90 ° ；B 、30° -120 ° ；C 、60° -150 ° ；D 、90° -150 ° ；CD 、0o-180 °21、三相半波可控整流电阻性负载电路，如果三个晶闸管采用同一相触发脉U;D 、a 、U 2、X L ；23、在单相桥式全控整流电路中，大电感负载时，控制角a 的有效移相范围是_ A ________ 。
A 、0° 〜90°B 、0° 〜180°C 、90° 〜180° 24、三相全控桥式整流电路带电阻负载，当触发角a 压平均值为D 。
=0o 时，输出的负载电A、0.45U 2 ；B 、0.95；C、1.17U 2 ；D 2.34U 2；25、变流装置的功率因数总是C 。
A 、大于1 ；B 、等于1；C小于1 ；26、 三相全控桥式整流电路带大电感负载时，控制角a 的有效移相范围是 ______ A ______ 度。
A 、0° -90 ° ；B 、30° -120 ° ；C 、60° -150 ° ；D 、90° -150 ° ；27、 三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置来触发，a 的移相范围是 ___________ D ______ 。
A 、0o--60 o ；B 、0o--90 o ；C 、0o--120o ；D 、0o--150 o ；A 、O0--6O o ；o ；D 、0o--150 o ；22、三相半波可控整流电路在换相时,关 _____ A ________ 。
A 、a 、I d 、X L 、U 2<(>;B 、0o--90 o ；C 、0o--120换相重叠角丫的大小与哪几个参数有B 、a 、I d ；a28、三相半波可控整流电路在换相时，换相重叠角丫的大小与哪几个参数有关________ A _______ 。
C 、 a 、U2;D、a、 U2、X L；29、在下面几种电路中，不能实现有源逆变的电路有哪几种______ BCD ______________________________ 。
A、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
30、在晶闸管触发电路中，若使控制电压U=0,改变______ C ______ 的大小，可使直流电动机负载电压U=0,使触发角a =900。
达到调定移相控制范围，实现整流、逆变的控制要求。
C 同步电压，B、控制电压，C、偏移调正电压二、判断题(每题2分,共20分)(正确的打V、错误的打X)1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
( V )2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时,其中一组逆变器工作在整流状态，那么另一组就工作在逆变状^态。
)3晶闸管串联使用题。
4、逆变角太(X 时，必须注意均流问( X)大会造成逆变失败。
X5 、并联谐振逆变器必须是略呈电容性电路。
( V)6 、给晶闸管加上正向阳极电压它就会导通。
( X)7、有源逆变指的是把直流电能转变成交流电能送给负载。
( X)8、在单相全控桥整流电路中，晶闸管的勺额疋电压应取U2 ( X)9、在三相半波可控整流电路中，电，路输出F 电压;波形的j脉动频率为300Hz, ( X )10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。
(V)11、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
( V )12、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
( V )13、变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
( V )14、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。
( V )15、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。
( X )16、三相半波可控整流电路，不需要用大于60o小于120o的宽脉冲触发，也不需要相隔60o的双脉冲触发，只用符合要求的相隔120o的三组脉冲触发就能正常工作。
（V ）17、变频调速装置是属于无源逆变的范畴。
（V ）18、有源逆变装置是把逆变后的交流能量送回电网。
（V ）19、双向晶闸管额定电流的定义，与普通晶闸管的定义相同（x ）20、用稳压管削波的梯形波给单结晶体管自激振荡电路供电，目的是为了使触发脉冲与晶闸管主电路实现同步。
(V) 21、三相桥式半控整流电路，带大电感性负载, 有续流二极管时，当电路出故障时会发生失控现象。
( X )22、晶闸管并联使用时，必须采取均压措施。
( X)23、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。
也会引起逆变失。
（ V ）24、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
25、用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。
( v)26、三相桥式全控整流电路，输出电压波形的脉动频率是150H Z。
( X )27、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。
( v )28、在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
( X )29、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。
( V )30、无源逆变电路，是把直流电能逆变成交流电能，送给电网，( X )用( X )34、在三相半波可控整流电路中，晶闸管承受的最大反压为「倍相电压U2。
( X )35 、逆变角太小卜会造成逆变失败。
(V)31 、晶闸管串联使用题。
(X32、无源逆变指的是不路。
33、直流斩波电路只能实时，必须注意均流问)需要逆变电源的逆变电(X )现降低输出直流电压的作36 、设置补偿电容可以提高变流装置的功率因数。
( V)37 、在单相全控桥电路中晶闸管的额定电压应取U2 (X)38 三相半波可控整流电」路中，如果三个晶闸管采:用同一组触发装置，则a的移相范围只有120°。
