监控立杆施工工艺1、监控立杆规格:1.1、基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护,镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于:IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/min的条件下,电动机功率应≤450W;手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm;引入电缆预埋钢管的位置及规格等)。

监控立杆基础施工解决方案

监控立杆基础施工解决方案

监控立杆基础施工方案1、监控立杆规格:(1)基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

(2)监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

(3)监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;(4)监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

(5)钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。

(6)监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。

(7)在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.(8)监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

(2)基础底座及地锚采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于0.3m*0.3m*0.6m 灌浇水泥尺寸不小于0.4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m*0.3m*0.8m 灌浇水泥尺寸不小于0.5m×0.5m×1.0m 。

如图所示:4米监控立杆基础设计图6米监控立杆基础设计图(1)接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。

监控立杆规格与安装规范

监控立杆规格与安装规范

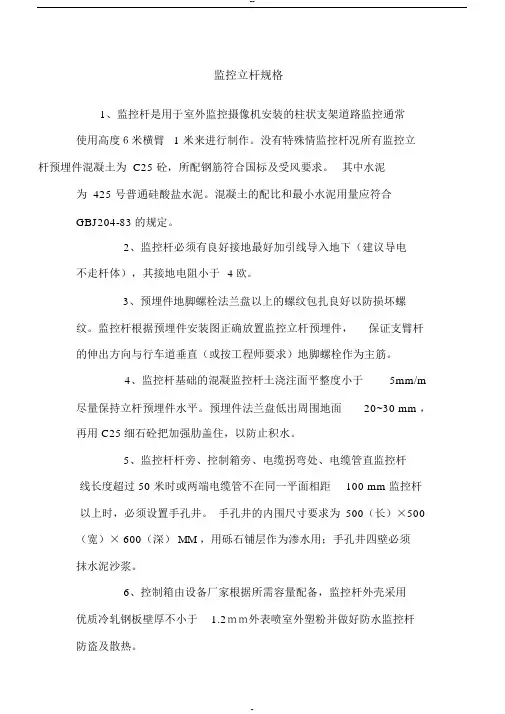

监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度6米横臂 1 米来进行制作。

没有特殊情监控杆况所有监控立杆预埋件混凝土为C25 砼,所配钢筋符合国标及受风要求。

其中水泥为 425 号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

2、监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于 4 欧。

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

监控杆根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋。

4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ,再用 C25细石砼把加强肋盖住,以防止积水。

5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过 50 米时或两端电缆管不在同一平面相距100 mm 监控杆以上时,必须设置手孔井。

手孔井的内围尺寸要求为500(长)×500(宽)× 600(深) MM ,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备,监控杆外壳采用优质冷轧钢板壁厚不小于 1.2mm外表喷室外塑粉并做好防水监控杆防盗及散热。

7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于 0.5mm。

监控立杆安装规范1、监控杆基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓。

2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,监控杆造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM ~10MM ;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。

室外监控立杆规范

室外监控立杆规范
• 杆旁、控制箱旁、电缆拐弯处、电缆管直线长 度超过50米时或两端电缆管不在同一平面相距 100 mm以上时,必须设置手孔井。手孔井的内 围尺寸要求为500(长)×500(宽)×600 (深)MM,用砾石铺层作为渗水用;手孔井四 壁必须抹水泥沙浆。
二、监控立杆要求
监控立杆应采用优质无缝钢管,立杆铁制件需 采用热度锌处理,热度锌层符合 GB/T9790、GBJ36011 和GB/T11373的 规定,厚度不小于65毫米。立杆下端管径 应在140 mm±10mm、上端管径应在90 mm±5mm,管壁厚度应≥4mm,底盘厚 度不小于10mm,表面防腐、设计抗8级台 风。横支臂部分的材料厚度
Hale Waihona Puke 二、监控立杆要求三、立杆基础规格对应表:
立杆高度(米)
低档 3 4 5 6
中档 4 5 6 7
高档 5 6 7
横臂长度 基础规格(长*宽
(米)
*高)
0.5-1.0 0.5-1.0 0.5-1.0 0.5-1.0
0.5*0.5*0.6 0.5*0.5*0.6 0.6*0.6*1.0 0.6*0.6*1.2
一、监控立杆预埋件基 础施工
每一根金属立杆都必须接地,要求接地体安 装点下方应无任何管道、线缆经过,接地 体要求接地电阻小于4Ω;接地体材料为 钢管或扁钢,各立杆基础具体数据视现场 施工需要为准。
一、监控立杆预埋件基 础施工
一、监控立杆预埋件基 础施工
• 预埋件地脚螺栓法兰盘以上的螺纹包扎良好以 防损坏螺纹。根据预埋件安装图正确放置监控 立杆预埋件,保证支臂杆的伸出方向与行车道 或建筑物垂直(或按具体施工要求)。
室外监控立杆的规范要求
一、监控立杆预埋件基
础施工
• 一般的室外监控立杆均按高5米横臂0.6米,来 进行制作,立杆基础深度不低于1.2米,基础直径 大于0.8米,采用混凝土灌筑,以确保立杆的牢 固度。横臂每增加1米,立杆基础相应地增加 0.4米。遇软土质施工时基础加深0.4 米。

监控立杆技术要求

监控立杆技术要求

监控立杆技术要求一、室外监控立杆如何操作规格一般的城市道路监控立杆均按照高6米横臂1米,小区监控杆常规按高度3-4米臂长0.8米来进行制作。

二、监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水。

三、避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;四、安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。

2、手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

3、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。

5、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

五、制作要求1、符合现行国家标准的规定,并有合格证明文件。

碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。

监控立杆基础施工方案

监控立杆基础施工方案

监控立杆基础施工方案--(二)1、监控立杆规格:(1)基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

(2)监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

(3)监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;(4)监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

(5)钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。

(6)监控立杆及其主要构件所有焊接处焊缝应符合要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。

(7)在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.(8)监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

(2)基础底座及地锚采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于0.3m*0.3m*0.6m灌浇水泥尺寸不小于0.4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m*0.3m*0.8m灌浇水泥尺寸不小于0.5m×0.5m×1.0m。

如图所示:4米监控立杆基础设计图6米监控立杆基础设计图2、接地电阻测试方法32cm100cm50cm深入地下1.5MC25水泥扁铁焊接角铁焊接30cm法兰盘30cmC25水泥扁铁焊接32cm60cm50cm深入地下1.5M角铁焊接30cm法兰盘30cm接地电阻测试方法(图解)(1)接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。

监控立杆执行标准

监控立杆执行标准

监控立杆执行标准摘要:一、监控立杆钢材材质及焊接工艺标准二、监控立杆结构设计及基础结构尺寸计算三、监控立杆预埋件混凝土及水泥规格四、监控立杆安装注意事项及基础浇注要求五、总结:监控立杆标准的重要性正文:监控立杆作为保障人们生命财产安全的重要设备,其执行标准至关重要。

本文将详细介绍监控立杆的执行标准,包括钢材材质、焊接工艺、结构设计、基础结构尺寸计算、预埋件混凝土及水泥规格等方面。

一、监控立杆钢材材质及焊接工艺标准监控立杆钢材材质通常采用国际标准低硅低碳高强度Q235,壁厚度为4mm,底法兰厚度为14mm。

焊接工艺应采用电焊接,确保整个杆体无漏焊,焊缝平整,无焊接缺陷。

二、监控立杆结构设计及基础结构尺寸计算监控立杆结构设计需根据客户确定的外观形状及厂家构造参数,按照抗震6级、抗风力8级设防进行。

基础结构尺寸计算要充分考虑杆体的稳定性和安全性。

三、监控立杆预埋件混凝土及水泥规格预埋件混凝土应为C25砼,所需监控立杆配件需符合国标及受风要求。

水泥为425号的普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

四、监控立杆安装注意事项及基础浇注要求1.监控立杆安装时,预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

2.根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。

3.监控立杆基础的混凝土浇注面平整度小于5mm/m,尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30mm,再用C25细石砼把加强肋盖住,以防止积水。

五、总结:监控立杆标准的重要性监控立杆执行标准对于保障监控系统的正常运行和安全性具有重要意义。

从钢材材质、焊接工艺、结构设计、基础结构尺寸计算到预埋件混凝土及水泥规格,每个环节都需要严格按照标准进行。

监控立杆规范

监控立杆规范

监控立杆规范
监控立杆规范是指在安装监控设备时所需要遵守的规范,以确保立杆的安全稳定和监控设备的良好工作状态。

下面是针对监控立杆安装的一些规范:
一、立杆选材
1. 立杆应选用优质冷弯钢材,具备一定的抗风、抗震能力。

2. 杆身质量应符合国家标准,并经过质量检测合格。

3. 杆身表面应进行防腐处理,以提高杆的使用寿命。

二、立杆安装
1. 立杆应根据监控设备的布置需求合理布设,确保监控范围的覆盖。

2. 杆顶安装平台应能够承载监控设备的重量,并具备抗风能力。

3. 杆身埋地深度应符合规定,以确保立杆的稳定性和安全。

三、杆体设置
1. 立杆顶部应设有防雨、防腐设施,以保护设备免受恶劣天气影响。

2. 立杆底部应设置防腐蚀措施,以防止腐蚀和损坏。

3. 立杆上应设置适当数量的固定支架,以确保监控设备的固定和稳定。

四、线缆布线
1. 监控设备的线缆应穿过立杆内部,布线要整齐、美观,并要避免电缆过长、过短的问题。

2. 线缆的固定应可靠,不松动,以确保设备的正常运行。

五、安全考虑
1. 安装过程中,必须确保人身安全,佩戴必要的安全装备,切勿盲目冒进。

2. 立杆周围应设置警示标识,以提醒他人注意,并防止损害立杆或设备。

六、验收与维护
1. 完成立杆安装后,应进行验收,确保设备运行正常。

2. 定期检查立杆和设备的维护工作,包括杆体的防腐、线缆的检修等。

以上是监控立杆安装的一些规范,通过遵守这些规范,可以确保立杆的安全性和设备的正常运行,提高监控系统的使用效果和寿命。

同时,在安装过程中也要注重施工质量,确保监控立杆的稳固和耐用。

监控立杆安装施工方案

监控立杆安装施工方案

一、项目背景随着社会经济的发展和城市管理的需要,视频监控系统在公共安全、交通管理、城市管理等领域发挥着越来越重要的作用。

监控立杆作为视频监控系统的关键组成部分,其安装质量直接影响到监控系统的稳定性和监控效果。

为确保监控立杆安装质量,特制定本施工方案。

二、施工流程1. 立杆高度与基础尺寸确定根据设计要求,确定立杆高度与基础尺寸。

若设计未说明,可参照以下标准:- 杆件高度:4m,基础尺寸:220mm×220mm×500mm;- 杆件高度:4m< H ≤ 6m,基础尺寸:300mm×300mm×800mm;- 杆件高度:6m< H ≤ 10m,基础尺寸:400mm×400mm×1200mm。

2. 基础开挖- 基础表面高度应与周边地表高度保持一致,有地砖的与地砖表面等高,裸土的与裸土表面等高;- 基础长宽深为净空,严格按照设计尺寸挖掘;- 测量要求:上部、底部各测出长宽尺寸,四个底角各测出高度,误差不得超过5cm(浮土不得计算在内)。

3. 打入接地极- 打入接地极铁,顶部露出300mm坑底;- 同时用404mm扁钢引出到旁边的检修井内,做补充接地极预留导体;- 用另外一条同规格的扁钢焊接到地笼中心,并伸出法兰100mm,扁钢端部预留一个14孔,将来驳接立杆箱体地线。

4. 下地笼- 用扁铁焊接的方式把接地极和地笼临时固定(也可搭建与坑壁垂直的横向扁铁焊接加固);- 地笼基础顶板平面低于地表100mm左右;- 用水平尺在基础顶板水平、垂直两个方向测量,保证地笼的水平度;- 注意地笼的相位,保证横臂方向与路面车辆行驶方向垂直;- 所有焊点、切割口刷防锈漆做防腐处理;- 螺栓口抹涂黄油并用胶带包扎。

5. 安装立杆- 根据设计要求,将立杆吊装到地笼上;- 确保立杆垂直、稳固;- 连接立杆与地笼的连接件,并拧紧螺栓。

6. 连接线路- 从地笼中引出2条直径32的PE管至旁边检查井;- 用铁丝固定,并用塑料纸包裹。

监控立杆规格与安装规范

监控立杆规格与安装规范

1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度6米横臂1米来进行制作。

没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

2、监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧。

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

监控杆根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋。

4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水。

5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时,必须设置手孔井。

手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备,监控杆外壳采用优质冷轧钢板壁厚不小于mm外表喷室外塑粉并做好防水监控杆防盗及散热。

7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于。

监控立杆安装规范1、监控杆基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓。

2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,监控杆造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。

监控施工规范

监控施工规范

一、监控立杆基础基础的结构、尺寸,参考下图所示,基础的施工要求应包括:基础采用明挖法施工,基地应先平整,夯实,控制好标高;基础混凝土强度≥C25,基础尺寸满足长度≥1.0米、宽度≥1.0米、深度≥1.5米,抗七级地震和十二级大风。

开挖完成后确保尺寸达到要求,如图:基础开挖。

1、在浇筑基础混凝土时,应注意使定位法兰盘与基础对中,控制好预埋件的标高及水平,并应根据路况对基础法兰盘的方向进行适当的调整,地笼法兰应相对地面(水平面)下沉20CM至30CM(高于地面10CM),方便施工完成后的基础恢复。

2、基础与杆前手井之间必须有穿线管,使用至少2根32#PE管,使用双管布设,强弱电分开走,电缆管弯曲半径大于电缆外径的10倍,内径不小雨电缆外径的1.5倍.且放置预留铁丝,先将铁丝的一端弯成不封口的圆圈,再将铁丝穿入管路内,在管路的两端均应留有10~15cm的余量.3、基础法兰盘上钢筋按M22标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

4、地脚螺栓采用 45#钢制作,连接螺栓、螺母、垫圈均采用高强度部件,地脚螺栓螺纹应涂满黄油并用塑料套保护,进行防腐及对螺纹进行离心处理.5、回填必须分层夯实,回填土不得由大的石块,木板等垃圾.6、基础表面平整光洁,不得由蜂窝麻面。

图:基础尺寸图图:基础开挖杆件基础规格如下表:杆件横臂长度单位长度宽度深度单位体积大小备注1-3 米米1-2 米米4—5 米米6-7 米米8-11 米米12-14 米米0。

3-0.5 米米)15—18 米米说明:在杆件基础开挖过程中,可以根据现场实际情况做变通,当遇到大岩石、下水管道、通信线缆管道时,需要对基础尺寸做对应调整,可以适当挖长,挖宽,挖深,保证总体立方数不小于设计标准,变更位置需得到甲方及监理批准,并将有关信息录入《点位变更表》,写清变更原因,附签字盖章.二、混凝浇筑:1、根据合同签订的要求浇筑相应标号的混凝土,并且必须用振捣棒进行振捣,混凝土浇筑到大概总方数的 3/5时,放置固定杆件的地笼,一定要注意把基础笼子上方的法兰盘压至水平位置,且法兰盘要求和下面的混凝土紧密接触,切忌留有缝隙,存在缝隙时,笼子螺杆会因为杆件的摇摆而破损,导致发生事故概率增加,过程如下图:图:混凝土浇筑2、浇筑及水平混凝土浇筑完成后,将已经弯好且管头用胶布封闭好的两根32 毫米的预埋管放置到位,一端放进过线井或杆前井内,一端从地笼法兰盘的中心孔穿出,如下图:图:预留管3、基础埋好后应先进行保养,C25标号水泥冬天保养7天,夏季保养5天,保养完成后安装立杆、配电箱和接地体道。

监控立杆规格及施工规范

监控立杆规格及施工规范

监控立杆规格及施工规范一、说明:监控杆一般分按用途可分为:民用建筑监控立杆(民用)、工业建筑/市政道路监控立杆/电子警察立杆;监控杆主要由立杆、造型支臂、预埋钢结构、避雷针、接地极、设备箱、连接法兰等构成。

(图-1)监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。

二、监控立杆:监控立杆一般由钢铁材料、铝合金材料、不锈钢材料制作,可做成圆型杆、锥型杆、方形杆、矩形杆等。

日前市面上主要为圆型上小下大铁杆为主。

钢铁制品监控立杆应采用无缝钢管,整体热浸镀锌层防护,镀锌层均匀且厚度不小于55μm。

外层保护层采用高温漆面,颜色均匀(常用色:白色、灰色、浅蓝色)具体由项目确定。

监控立杆及其主要构件外壳的防护等级不小于:IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200。

监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;监控杆及其首要构件垂直容许误差为塔身高度的1/1000。

如下图-2:(图-2)A、工业建筑/市政道路监控立杆/电子警察立杆:工业建筑/市政道路监控立杆/电子警察立杆一般安装高度高,横臂较长,安装设备多、重。

因此所使用的管径大,管壁更厚。

1、立杆下端管径应不小于140 mm±3mm、上端管径应不小于89mm±3mm,横臂应在管径应不小于76mm±3mm,管壁厚度应≥4mm,底盘厚度不小于10mm;2、设备箱外壳采用优质冷轧钢板壁厚≥1.2m m,箱体需达到防水、防盗、隔热、散热效果。

监控立杆规格及施工规范

监控立杆规格及施工规范

监控立杆规格及施工规范一、结构要求:基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

二、监控立杆及其主要构件结构装配的质量应满足下列要求:1、监控立杆及其主要构件高度允许偏差±200mm;2、监控立杆及其主要构件截面尺寸允许偏差±3mm;3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;5、监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

6、钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。

7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。

8、在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.9、监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。

10、监控立杆及其主要构件外壳的防护等级不小于:IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。

11、监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/min的条件下,电动机功率应≤450W;手动扭转应≤40N.m。

12、监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm;引入电缆预埋钢管的位置及规格等)。

监控立杆规格与安装规范

监控立杆规格与安装规范

监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度6米横臂1米来进行制作。

没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

2、监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧。

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

监控杆根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋。

4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水。

5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时,必须设置手孔井。

手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备,监控杆外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水监控杆防盗及散热。

7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。

监控立杆安装规范1、监控杆基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓。

2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,监控杆造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

监控立杆规格:基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护,镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于:IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/min的条件下,电动机功率应≤450W;手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2 mm;引入电缆预埋钢管的位置及规格等)。

监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体,并对其表面作喷塑处理。

立杆采用Φ159×6直缝钢管;立杆与横支臂的连接端头(0.2m)采用Φ89×4.5直缝钢管,焊接加强板(δ10钢板) 保护;立杆与基础采用法兰盘加预埋螺栓连接,焊接加强板(δ10钢板) 保护;横支臂与立杆端头连接方式采用法兰盘连接,并进行焊接加强板(δ10钢板) 保护;立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。

横支臂采用Φ89×4.5直缝钢管;且横支臂中间均匀焊接立管3根,采用Φ60×4.5钢管。

监控杆整体热镀锌。

根据用户的要求,负责按照用户要求和设计图纸进行加工、制作、安装交通监控杆及基础施工,包括:选购材料、焊接管材、镀锌处理、预埋基础、组织安装等均按规范进行。

在施工时,基础为现场浇注。

浇注前在事先挖好的坑槽中铺20CM 厚沙垫层。

监控杆的基础上表面与杆周围最近处的道路基础设施的标高相同。

安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。

监控杆安装完毕后,焊接地脚螺母保护帽。

监控立杆,监控杆,电子警察立杆,道路监控杆,监控龙门架,室外防水箱,摄像机立杆,yhk-BJ型立杆规格表yhk -BJ型立杆规格上下直径壁厚yhk -BJ型3米立杆114mm--76mm114mm--9 0 4.0mm140mm—76mm140mm—90mmyhk -BJ型4米立杆140mm—90mm114mm—90 mm 4.0mm114mm直上140mm直上yhk -BJ型5米立杆165mm—114mm140mm—90 mm 4.0mm140mm直上165mm直上yhk -BJ型6米立杆165mm—114mm165mm—140 mm 4.0mm140mm直上165mm直上yhk -BJ型7米立杆180mm—140mm165mm—114mm 5.5 mm-4.0mm165mm直上180mm直上yhk -BJ型8米立杆220mm—180mm180mm—165mm 6.0m m-4.0mm180mm直上220mm直上yhk -BJ型9米立杆260mm—180mm180mm—140mm 6.0m m-5.0mm180mm直上220mm直上yhk -BJ型10米立杆260mm—220mm260mm—180mm 6.5m m-5.0mm220mm直上260mm直上解详情请登录监控杆商铺:监控杆专业网站图库:监控立杆制作规范:yhk -BJ立杆高由客户需求确定,立杆选用优质国标钢管加工支臂尺寸及规格可根据用户要求加工.立柱上需预留设备支架。

整根杆(含基础)及其上配件应能抗8级以上风力。

连接螺栓、螺母、垫圈等钢铁件采用镀锌处理,立杆表面为喷塑处理.所有的对接焊缝和贴角焊缝,其厚度和强度应与被焊构件相等,焊缝应打磨光滑。

1.基础底座及地锚采用混凝土加钢筋笼浇注,1.4米以下立杆基础要求预埋件尺寸不小于0.3m*0.3m*0.6m灌浇水泥尺寸不小于0.4m×0.4m×0.6m;2.4-6米立杆基础要求预埋件尺寸不小于0.3m*0.3m*1.0m灌浇水泥尺寸不小于0.5m×0.5m×1.2m;3.6-10米立杆基础要求预埋件尺寸不小于0.4m*0.4m*1.2m灌浇水泥尺寸不小于0.6m×0.6m×1.5m;4.预埋走线管道,走线管道管径不小于40mm,转弯半径不小于200mm,用于窨井与立杆间走线。

2.杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。

监控立杆为圆柱形结构,圆型杆体任一截面没有失圆。

杆体圆度标准≤6.35mm。

杆体表面光滑一致,无横向焊缝。

刀片划痕测试(25×25mm方格)喷塑贴力强不轻易剥落。

密封立杆并包顶端以防水气进入,防水内漏措施可靠。

3.垂直度检验:监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差≤0.5%。

4.表面处理为喷塑粉料为环保产品,表面处理工艺磷化标准按照GB6807.86喷塑工艺符合ASTM D3359-83标准。

喷塑过程为钝化—清洗—静电喷涂—固化,光泽度为90%,附着力达到Ⅰ级标准。

解详情请登录监控杆商铺:监控杆专业网站图库:jiankonggan.wanye68.监控立杆规格:基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护,镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于:IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/min的条件下,电动机功率应≤450W;手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2 mm;引入电缆预埋钢管的位置及规格等)。

监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体,并对其表面作喷塑处理。

立杆采用Φ159×6直缝钢管;立杆与横支臂的连接端头(0.2m)采用Φ89×4.5直缝钢管,焊接加强板(δ10钢板) 保护;立杆与基础采用法兰盘加预埋螺栓连接,焊接加强板(δ10钢板) 保护;横支臂与立杆端头连接方式采用法兰盘连接,并进行焊接加强板(δ10钢板) 保护;立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。

横支臂采用Φ89×4.5直缝钢管;且横支臂中间均匀焊接立管3根,采用Φ60×4.5钢管。

监控杆整体热镀锌。

根据用户的要求,负责按照用户要求和设计图纸进行加工、制作、安装交通监控杆及基础施工,包括:选购材料、焊接管材、镀锌处理、预埋基础、组织安装等均按规范进行。

在施工时,基础为现场浇注。

浇注前在事先挖好的坑槽中铺20CM 厚沙垫层。

监控杆的基础上表面与杆周围最近处的道路基础设施的标高相同。

安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。

监控杆安装完毕后,焊接地脚螺母保护帽。

平安城市监控立杆道路监控杆电子警察立杆外表处理热镀锌喷塑;基本结构:平安城市监控立杆道路监控杆电子警察立杆厂家应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

平安城市监控立杆道路监控杆电子警察立杆及其主要构件应为耐用结构,由监控杆能承受一定的机械应力,八平安城市监控立杆道路监控杆电子警察立杆电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。

平安城市监控立杆道路监控杆电子警察立杆及其主要构件的所有外露金属八角监控杆表面均应采用热浸镀锌层防护,北京八角监控杆监控杆镀锌层均匀且厚度不小于55μm。

平安城市监控立杆道路监控杆电子警察立杆及其主要构件结构装配的质量应满足下列要求:平安城市监控立杆道路监控杆电子警察立杆及其主要构件高度允许偏差±200mm;平安城市监控立杆道路监控杆电子警察立杆及其主要构件截面尺寸允许偏差±3mm;监控杆其主要构件尺寸应协调一致,桁架塔塔身应对灯架升降起到良好的导向、定位作用。

相关文档
最新文档
