监控立杆制作规范
监控立杆国家标准规范
监控立杆国家标准规范监控立杆是指在监控摄像头前方设置的立杆，用于固定和支撑监控设备，以便实现监控目标的有效拍摄和录像。
为了确保监控立杆的质量和使用效果，国家制定了监控立杆的国家标准规范，以下是对此规范的详细介绍。
一、立杆选材与尺寸1.1 立杆选用的材料应符合国家标准的要求，具有足够的强度和耐腐蚀性，确保立杆的使用寿命和稳定性。
1.2 立杆的尺寸应根据实际情况进行设计和确定，包括立杆的高度、直径、壁厚等，以确保立杆能够稳固地支撑监控设备，并适应各类天气条件的影响。
二、立杆的结构设计2.1 立杆应采用圆柱形状，并且具备足够的刚性和稳定性，以抵御外界环境因素的影响。
立杆的底部应有合适的加固措施，确保塌倒和摇晃的风险最小化。
2.2 立杆的顶部应设置合适的安装接口，以便安装监控摄像头和调整其方向。
同时，立杆上应设置合适的防护措施，避免恶意破坏和非法占用。
三、立杆的安装固定3.1 立杆的安装应遵循国家相关的规范和标准，确保立杆与地面的连接稳固可靠。
安装时应使用合适的固定件和连接件，并进行必要的加固工作。
3.2 立杆与地面的接触部分应设置防腐措施，以延长立杆的使用寿命，并减少腐蚀对立杆稳定性的影响。
四、立杆的维护与检修4.1 立杆应定期进行维护和检修，以确保其正常使用。
维护包括对立杆表面进行清洁和防锈处理，检修包括对立杆结构的完整性和稳定性进行检查。
4.2 立杆维护和检修时应采取相应的安全措施，避免发生事故。
维护和检修工作人员应具备相关的专业知识和经验，以确保工作的安全和有效进行。
五、立杆的使用环境要求5.1 立杆应根据具体的使用环境进行设计和选择。
例如，对于海滨地区或高山地区，立杆应具备耐腐蚀和抗风能力更强的特点。
5.2 立杆的使用环境应保持良好的通风和光照条件，并采取防雷措施，避免因雷电等天气原因造成的损坏和事故。
综上所述，监控立杆的国家标准规范主要包括选材与尺寸、结构设计、安装固定、维护与检修以及使用环境要求等方面。
监控立杆规格及施工规范
监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。
监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。
摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。
监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。
监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。
监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。
监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2 mm；引入电缆预埋钢管的位置及规格等）。
监控立杆规格及施工要求规范
监控立杆规格：根本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰与预埋钢结构构成。
监控立杆与其主要构件应为耐用结构，由能承受一定的机械应力，电动应力与热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
监控立杆与其主要构件的所有外露金属外表均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。
监控立杆与其主要构件结构装配的质量应满足如下要求：监控立杆与其主要构件高度允许偏差±200mm；监控立杆与其主要构件截面尺寸允许偏差±3mm；监控立杆与其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆与其主要构件垂直允许偏差为塔身高度的1/ 1000；监控立杆与其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且结实可靠。
监控立杆与其主要构件所有焊接处焊缝应符合标准要求，外表应光滑平顺，无气孔、焊渣、虚焊与漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆与其主要构件顶部的位移〔绕度值〕应不小于立杆与其主要构件高度的1/200.监控立杆与其主要构件具备防雷功能。
摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。
监控立杆与其主要构件外壳的防护等级不小于：IP55，立杆与其主要构件的防护等级应满足露天使用环境的要求。
监控立杆与其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/mi n的条件下，电动机功率应≤450W；手动扭转应。
监控立杆与其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。
监控立杆与其主要构件根底的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件与用户提出的具体要求确定，应按照要求提供具体安装图样与必要的施工要求〔具体应包含：根底混凝土强度不得低于C20；根底顶部应预埋M24地脚螺栓，螺栓露出根底高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置与规格等〕。

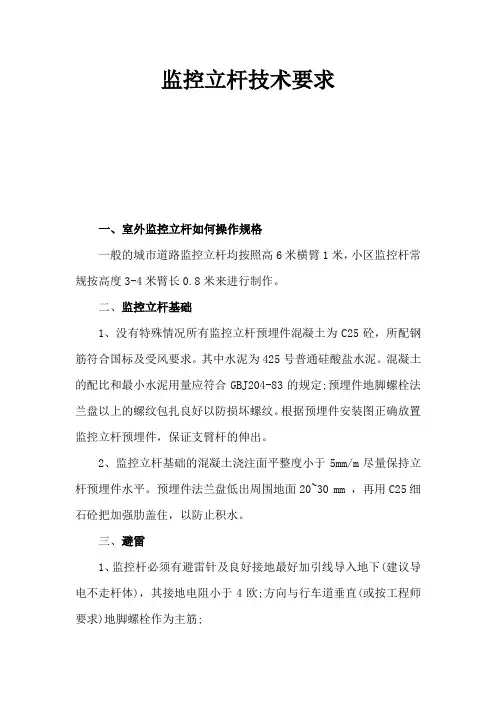

监控立杆技术要求
监控立杆技术要求一、室外监控立杆如何操作规格一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。
二、监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。
2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
三、避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体)，其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;四、安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
五、制作要求1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
监控立杆规范
监控立杆规范
监控立杆规范是指在安装监控设备时所需要遵守的规范，以确保立杆的安全稳定和监控设备的良好工作状态。
下面是针对监控立杆安装的一些规范：
一、立杆选材
1. 立杆应选用优质冷弯钢材，具备一定的抗风、抗震能力。
2. 杆身质量应符合国家标准，并经过质量检测合格。
3. 杆身表面应进行防腐处理，以提高杆的使用寿命。
二、立杆安装
1. 立杆应根据监控设备的布置需求合理布设，确保监控范围的覆盖。
2. 杆顶安装平台应能够承载监控设备的重量，并具备抗风能力。
3. 杆身埋地深度应符合规定，以确保立杆的稳定性和安全。
三、杆体设置
1. 立杆顶部应设有防雨、防腐设施，以保护设备免受恶劣天气影响。
2. 立杆底部应设置防腐蚀措施，以防止腐蚀和损坏。
3. 立杆上应设置适当数量的固定支架，以确保监控设备的固定和稳定。
四、线缆布线
1. 监控设备的线缆应穿过立杆内部，布线要整齐、美观，并要避免电缆过长、过短的问题。
2. 线缆的固定应可靠，不松动，以确保设备的正常运行。
五、安全考虑
1. 安装过程中，必须确保人身安全，佩戴必要的安全装备，切勿盲目冒进。
2. 立杆周围应设置警示标识，以提醒他人注意，并防止损害立杆或设备。
六、验收与维护
1. 完成立杆安装后，应进行验收，确保设备运行正常。
2. 定期检查立杆和设备的维护工作，包括杆体的防腐、线缆的检修等。
以上是监控立杆安装的一些规范，通过遵守这些规范，可以确保立杆的安全性和设备的正常运行，提高监控系统的使用效果和寿命。
同时，在安装过程中也要注重施工质量，确保监控立杆的稳固和耐用。

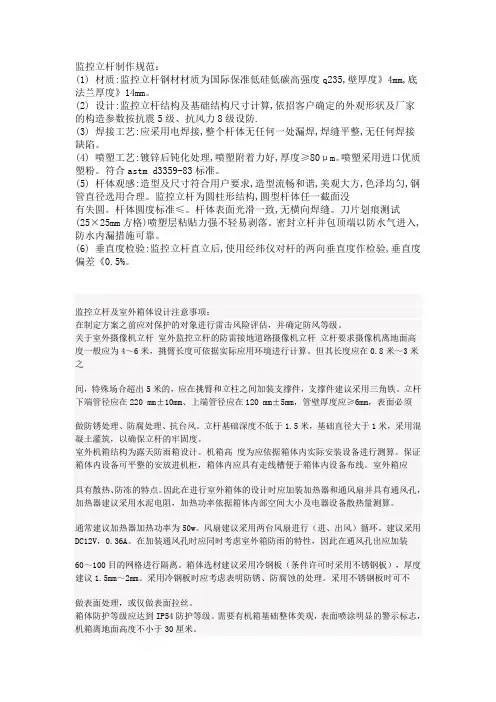

监控立杆制作规范
监控立杆制作规范：(1) 材质:监控立杆钢材材质为国际保准低硅低碳高强度q235,壁厚度》4mm,底法兰厚度》14mm。
(2) 设计:监控立杆结构及基础结构尺寸计算,依招客户确定的外观形状及厂家的构造参数按抗震5级、抗风力8级设防.(3) 焊接工艺:应采用电焊接,整个杆体无任何一处漏焊,焊缝平整,无任何焊接缺陷。
(4) 喷塑工艺:镀锌后钝化处理,喷塑附着力好,厚度≥80μm。
喷塑采用进口优质塑粉。
符合astm d3359-83标准。
(5) 杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。
监控立杆为圆柱形结构,圆型杆体任一截面没有失圆。
杆体圆度标准≤。
杆体表面光滑一致,无横向焊缝。
刀片划痕测试(25×25mm方格)喷塑层粘贴力强不轻易剥落。
密封立杆并包顶端以防水气进入,防水内漏措施可靠。
(6) 垂直度检验:监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差《0.5%。
监控立杆及室外箱体设计注意事项：在制定方案之前应对保护的对象进行雷击风险评估，并确定防风等级。
关于室外摄像机立杆室外监控立杆的防雷接地道路摄像机立杆立杆要求摄像机离地面高度一般应为4～6米，挑臂长度可依据实际应用环境进行计算。
但其长度应在0.8米～3米之间，特殊场合超出5米的，应在挑臂和立柱之间加装支撑件，支撑件建议采用三角铁。
立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面必须做防锈处理、防腐处理、抗台风。
立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。
室外机箱结构为露天防雨箱设计。
机箱高度为应依据箱体内实际安装设备进行测算。
保证箱体内设备可平整的安放进机柜，箱体内应具有走线槽便于箱体内设备布线。
室外箱应具有散热、防冻的特点。
因此在进行室外箱体的设计时应加装加热器和通风扇并具有通风孔，加热器建议采用水泥电阻，加热功率依据箱体内部空间大小及电器设备散热量测算。
监控立杆设计标准
监控立杆设计标准
监控立杆设计标准是指为安装监控设备而设计的立杆的相关规定和要求。
以下是一些常见的监控立杆设计标准：
1. 材料选择：应选择高强度、耐腐蚀、耐风压等性能良好的材料，常见的选择包括钢材或铝材。
2. 基础设计：立杆的基础设计应满足牢固稳定的要求，能够承受立杆自身重量以及外部风力荷载等。
3. 设计高度：立杆的设计高度需要考虑监控设备的安装位置和需要监控的范围，同时还要考虑行人和车辆的视线安全。
4. 防腐处理：立杆应进行防腐处理，以增加使用寿命和减少维护成本。
常见的防腐处理方法包括热镀锌、喷涂或涂覆特殊的防腐涂料等。
5. 通风设计：立杆应具备良好的通风性能，以保证监控设备的散热和稳定运行。
6. 线缆布置：立杆设计应考虑好线缆布置的通道和空间，以便于监控设备的布线和维护。
7. 抗风能力：立杆的设计应具备良好的抗风能力，能够在恶劣天气条件下保持稳定。
8. 规范标准：立杆的设计应符合国家、地方相关的规范标准和
安全要求。
这些是一些常见的监控立杆设计标准，具体的设计标准还需要根据具体的监控设备和使用环境进行综合考量和确定。
监控立杆技术要求
监控立杆技术要求一、室外监控立杆如何操作规格一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。
二、监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。
2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
三、避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体)，其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;四、安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
五、制作要求1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
监控立杆规格与安装规范
监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。
没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求.其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定。
2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体)，其接地电阻小于4欧。
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋.4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽)×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆.6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于1。
2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。
7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
监控立杆安装规范1、监控杆基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。
2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后,基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
监控立杆规格及施工规范
监控立杆规格及施工规范附件(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除监控立杆规格及施工规范一、结构要求：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
二、监控立杆及其主要构件结构装配的质量应满足下列要求：1、监控立杆及其主要构件高度允许偏差±200mm；2、监控立杆及其主要构件截面尺寸允许偏差±3mm；3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；5、监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
6、钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
8、在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.9、监控立杆及其主要构件具备防雷功能。
摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。
10、监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。
11、监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。
12、监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。
13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。
监控立杆规格及施工规范
监控立杆规格及施工规范一、结构要求：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
二、监控立杆及其主要构件结构装配的质量应满足下列要求：1、监控立杆及其主要构件高度允许偏差±200mm；2、监控立杆及其主要构件截面尺寸允许偏差±3mm；3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；5、监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
6、钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
8、在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.9、监控立杆及其主要构件具备防雷功能。
摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。
10、监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。
11、监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。
12、监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。
13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控立杆制作规范：(1) 材质:监控立杆钢材材质为国际保准低硅低碳高强度q235,壁厚度》4mm,底法兰厚度》14mm。
(2) 设计:监控立杆结构及基础结构尺寸计算,依招客户确定的外观形状及厂家的构造参数按抗震5级、抗风力8级设防.(3) 焊接工艺:应采用电焊接,整个杆体无任何一处漏焊,焊缝平整,无任何焊接缺陷。
(4) 喷塑工艺:镀锌后钝化处理,喷塑附着力好,厚度≥80μm。
喷塑采用进口优质塑粉。
符合astm d3359-83标准。
(5) 杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。
监控立杆为圆柱形结构,圆型杆体任一截面没有失圆。
杆体圆度标准≤。
杆体表面光滑一致,无横向焊缝。
刀片划痕测试(25×25mm方格)喷塑层粘贴力强不轻易剥落。
密封立杆并包顶端以防水气进入,防水内漏措施可靠。
(6) 垂直度检验:监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差《0.5%。
监控立杆及室外箱体设计注意事项：在制定方案之前应对保护的对象进行雷击风险评估，并确定防风等级。
关于室外摄像机立杆室外监控立杆的防雷接地道路摄像机立杆立杆要求摄像机离地面高度一般应为4～6米，挑臂长度可依据实际应用环境进行计算。
但其长度应在0.8米～3米之间，特殊场合超出5米的，应在挑臂和立柱之间加装支撑件，支撑件建议采用三角铁。
立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面必须做防锈处理、防腐处理、抗台风。
立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。
室外机箱结构为露天防雨箱设计。
机箱高度为应依据箱体内实际安装设备进行测算。
保证箱体内设备可平整的安放进机柜，箱体内应具有走线槽便于箱体内设备布线。
室外箱应具有散热、防冻的特点。
因此在进行室外箱体的设计时应加装加热器和通风扇并具有通风孔，加热器建议采用水泥电阻，加热功率依据箱体内部空间大小及电器设备散热量测算。
通常建议加热器加热功率为50w。
风扇建议采用两台风扇进行（进、出风）循环。
建议采用DC12V，0.36A。
在加装通风孔时应同时考虑室外箱防雨的特性，因此在通风孔出应加装60～100目的网格进行隔离。
箱体选材建议采用冷钢板（条件许可时采用不锈钢板），厚度建议1.5mm～2mm。
采用冷钢板时应考虑表明防锈、防腐蚀的处理。
采用不锈钢板时可不做表面处理，或仅做表面拉丝。
箱体防护等级应达到IP54防护等级。
需要有机箱基础整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米。
道路摄像机立杆立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面防腐、抗台风。
立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。
11．室外机箱结构为露天防雨箱设计。
机箱高度为0.8米，宽度为0.6米，厚度为0.45米。
箱体防护等级达到IP54防护等级。
需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米）。
12．室外机箱内需安装光端机和监控电源；其中光端机采用1V+1D（一路视频+一路反向数据）的单路光端机，具有FC/ST接口，传输距离：0—30KM；光学波长为1310/1550nm，频率响应5Hz～8MHz，视频格式兼容PAL、NTSC、SECAM，信噪比≥70dB，电压1Vp-p 75Ω，视频接口BNC，采用8位线性数字PCM编码；数据RS-232、RS-422、RS-485可选，误码率小于10-9 ；预留语音接口，具有网管功能。
并将机箱和立杆进行统一防雷接地。
13．前端设备防雷与接地众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
对于监控点来说遭到直接雷击破坏的可能性很小。
随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
前端摄像机主要分为两类：摄像机立杆的防雷前端摄像机主要分为两类：◆带云台摄像机和球机：在带云台摄像机和球机的视频线、控制线与电源线处加装TIT三合一监控专用防雷器TPSS12D12，此款防雷器集视频线防雷，控制线防雷，电源线防雷与一体。
安装方便，易维护。
◆普通枪机：普通枪机的防雷我们只要考虑视频线和电源线的防雷保护，在进入摄像机的视频线处串接视频信号防雷器TS12L/BFM，如电源使用直流，并联安装TP20D12直流电源防雷器，如使用交流电，则安装TA10C24交流24V电源防雷器。
注：防雷器安装在离被保护设备距离越近越好。
1、前端设备直击雷的防护◆每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。
具体措施：在每根立杆顶端加装避雷针一根，根据滚球法计算，避雷针的有效保护范围在三十度夹角类，所以避雷针的高度，必须按照设备的安装位置计算。
2、前端设备的接地◆防雷器的接地非常重要,如果接地没有做好,防雷器起不了自己的作用,所以一个良好的接地是相当重要的.本司要求接地地阻应做到小于4欧姆以下.根据描述现场情况。
前端设备接地具体措施:摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,把摄像机与防雷器的地线直接焊接在立杆上即可.反之,如现场土壤情况情况恶劣(石沙等不导电物质较多).刚要借用导电设备.利用扁钢与角钢等.具体措施:用40*3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,用角钢打入地底2-3米,与扁钢焊接好.地阻测试根据国标小于4欧姆即可.龙门架及井架物料提升机安全技术规范(JGJ88—1992)日期:2007-05-30作者:团委阅读:6185龙门架、井架作为垂直运输设备，各地现场施工普遍使用，但是由于制作无设计、使用无标准，一些单位往往粗制滥造任意使用，致使事故连连发生。
为此建设部对龙门架、井架的设计、制作、使用、管理进行了规定。
《规范》就是按照设计、制造、安装、拆除、使用与管理的程序进行编制的。
一、《规范》主要特点(I)标题明确规定了“物料提升机”，属于起重机类别，不属于大型工具，它像外用电梯、塔式起重机一样，是由标准节或标准件组成架体，由滑轮组及钢丝绳组成传动机构，再配上卷扬机作动力，使装载物料的吊篮在架体内升降，完成起重机的全部工作。
从升降机的使用分类，大体上分为：载人电梯、人货两用梯和物料升降机，这种提升机基本上是属于第三类的，在上下运行中严禁载人，但吊篮升到位置后，需要上人进入吊篮中推车卸料，所以要另外再加一套安全保险装置，以解决卸料时人员的安全问题。
目前全国各地提升机种类较多，但受力形式和工作条件有的差异很大，所以在总则中进一步说明此规范规定的提升机，主要是“以地面卷扬机为动力，沿导轨做垂直运行的”提升机，不包括用井字架身，顶部上塔臂做回转的提升机。
(2)按照实际使用条件，把提升机按架体的高度分为高架提升机和低架提升机，低架提升机是指高度在30m以下的，高架是指30m以上。
以30m分界是考虑：第一从使用上，大量的建筑在七层以下，一般为六层一七层住宅楼，24m高的提升机基本上可以满足使用，所以规定了3 0m，对一般低建筑都可满足使用；第二是从使用条件和受力条件出发，在高层和超高建筑施工中，为配合装修工程也采用了提升机，出现了架体高达lOOm到150m，或者更高，这些提升机的使用条件及受力情况有了变化，它不像30m以下低架提升机那样普遍，在各方面要求严一些也是符合实际情况的。
(3)关于最大起重量问题。
《规范》初稿定为1000kg，后来改为1500kg，最后按一些地区意见改为2000kg。
不过从现场调查看，一般1000kg的起重量基本上是可以满足要求的，如果只为满足特殊情况，而设计过大的起重量势必造成浪费，因为额定起重量加大后，整机材料都要增加，应该按常规设计的越轻巧越好。
二、关于钢管扣件井架问题目前在许多城市建设中，用钢管和扣件按照搭设脚手架的要求搭成井字架，就地取材，不经设计或未经严密的计算。
尤其高度在30m以下的井架，主要凭经验搭设，穿绕钢丝绳，配上卷扬机做提升机用。
《规范》初稿专门列了一章，主要对30m以下钢管扣件井架做了一些规定，但后来在讨论中认为，虽然目前一些地区在使用，但架体结构计算不好建立数学模型，没有统一的计算方法，作为规范一经规定，便认为要合理发展，所以取消了这一章。
这些井架初看起来也能满足使用要求，但仔细检查就会发现，由于扣件的紧固力不好掌握，各节点受力不一，有的井架虽已用到80m以上高度，检测发现架体变形较大，远远超过提升机架体规定的偏差要求。
不过一些地区作为过渡的办法，除架体设计、制造章节外，仍可参照规范其他章节内容。
三、《规范》主要内容1．关于设计与制造(1)这里主要对架体结构的设计进行了规定，制造提升机不能凭经验随意制作，必须经设计、绘图、批准、按图施工的程序。
由于提升机的作用工况与起重机基本一致，但制作和使用条件又低于一般起重机，所以在结构设计上对荷载的组合进行了简化，一些计算指标采用了《钢结构设计规范》和《起重机设计规范》相结合的方案，按照提升机的特点进行规定的。
(2)有些数据为便于检查使用，经计算后给出，架体上部的自由高度不大于6m，架体顶部的横梁截面选用，在考虑了指定及强度后，提出最好选用两根槽钢背对背焊接，截面不小于两根14号槽钢等。
有些数据是采用了一些地区的经验，经核算后进行的规定，比如对提升机的起重臂杆断面的规定。
(3)对结构制造提出了原则要求。
提出应有设计图纸、编写加工工艺，对加工精度、材质要符合有关标准规定等。
2．提升机构对于起重机来讲，是按照不同工作机构有不同要求。
提升机的提升机构主要由钢丝绳、滑轮组及卷扬机组成。
(1)卷扬机。
一般使用的有两种，一种是提升依靠动力，下降依靠重力自由落体，用刹车控制下降速度的，叫摩擦式卷扬机；另外一种是提升和下降都依靠动力的，叫可逆式卷扬机。
作为机械设备使用可逆式合理，摩擦式不合理，因为带重物自由降落是不安全的，像汽车下坡时靠动力驱动，不允许空挡滑行一样，因为下坡仍然需要控制。
