监控立杆国家标准规范

监控立杆国家标准规范监控立杆是指在监控摄像头前方设置的立杆，用于固定和支撑监控设备，以便实现监控目标的有效拍摄和录像。

为了确保监控立杆的质量和使用效果，国家制定了监控立杆的国家标准规范，以下是对此规范的详细介绍。

一、立杆选材与尺寸1.1 立杆选用的材料应符合国家标准的要求，具有足够的强度和耐腐蚀性，确保立杆的使用寿命和稳定性。

1.2 立杆的尺寸应根据实际情况进行设计和确定，包括立杆的高度、直径、壁厚等，以确保立杆能够稳固地支撑监控设备，并适应各类天气条件的影响。

二、立杆的结构设计2.1 立杆应采用圆柱形状，并且具备足够的刚性和稳定性，以抵御外界环境因素的影响。

立杆的底部应有合适的加固措施，确保塌倒和摇晃的风险最小化。

2.2 立杆的顶部应设置合适的安装接口，以便安装监控摄像头和调整其方向。

同时，立杆上应设置合适的防护措施，避免恶意破坏和非法占用。

三、立杆的安装固定3.1 立杆的安装应遵循国家相关的规范和标准，确保立杆与地面的连接稳固可靠。

安装时应使用合适的固定件和连接件，并进行必要的加固工作。

3.2 立杆与地面的接触部分应设置防腐措施，以延长立杆的使用寿命，并减少腐蚀对立杆稳定性的影响。

四、立杆的维护与检修4.1 立杆应定期进行维护和检修，以确保其正常使用。

维护包括对立杆表面进行清洁和防锈处理，检修包括对立杆结构的完整性和稳定性进行检查。

4.2 立杆维护和检修时应采取相应的安全措施，避免发生事故。

维护和检修工作人员应具备相关的专业知识和经验，以确保工作的安全和有效进行。

五、立杆的使用环境要求5.1 立杆应根据具体的使用环境进行设计和选择。

例如，对于海滨地区或高山地区，立杆应具备耐腐蚀和抗风能力更强的特点。

5.2 立杆的使用环境应保持良好的通风和光照条件，并采取防雷措施，避免因雷电等天气原因造成的损坏和事故。

综上所述，监控立杆的国家标准规范主要包括选材与尺寸、结构设计、安装固定、维护与检修以及使用环境要求等方面。

监控立杆规格及施工要求规范

监控立杆规格：根本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰与预埋钢结构构成。

监控立杆与其主要构件应为耐用结构，由能承受一定的机械应力，电动应力与热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆与其主要构件的所有外露金属外表均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆与其主要构件结构装配的质量应满足如下要求：监控立杆与其主要构件高度允许偏差±200mm；监控立杆与其主要构件截面尺寸允许偏差±3mm；监控立杆与其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆与其主要构件垂直允许偏差为塔身高度的1/ 1000；监控立杆与其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且结实可靠。

监控立杆与其主要构件所有焊接处焊缝应符合标准要求，外表应光滑平顺，无气孔、焊渣、虚焊与漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆与其主要构件顶部的位移〔绕度值〕应不小于立杆与其主要构件高度的1/200.监控立杆与其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆与其主要构件外壳的防护等级不小于：IP55，立杆与其主要构件的防护等级应满足露天使用环境的要求。

监控立杆与其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/mi n的条件下，电动机功率应≤450W；手动扭转应。

监控立杆与其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆与其主要构件根底的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件与用户提出的具体要求确定，应按照要求提供具体安装图样与必要的施工要求〔具体应包含：根底混凝土强度不得低于C20；根底顶部应预埋M24地脚螺栓，螺栓露出根底高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置与规格等〕。

监控立杆技术要求

监控立杆技术要求一、室外监控立杆如何操作规格一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。

二、监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

三、避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体)，其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;四、安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

五、制作要求1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

监控立杆安装规范

监控立杆概述：1、本次投标监控立杆均按照高4米横臂1米，来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求.其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹.根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直(或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20～30 mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆.6、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1。

2mm外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载:23ｍ/ｓ2,疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

监控立杆制作要求：1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条,焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

焊接尺寸符合设计要求，焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。

监控立杆规格及施工规范

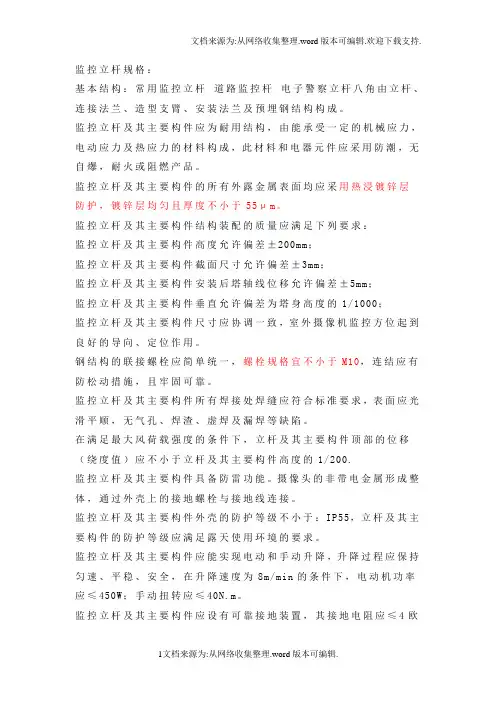

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3m m；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2m m；引入电缆预埋钢管的位置及规格等）。

监控杆规格

监控杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作.没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求.其中水泥为425号普通硅酸盐水泥.混凝土的配比和最小水泥用量应符合GBJ204—83的规定;2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体）,其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面２０~３０ mm ,再用C25细石砼把加强肋盖住,以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500(长）×500（宽）×600（深)MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１。

２ｍｍ外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0。

5mm.8、设计依据:设计风载:２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工.常用监控立杆规格表JX-ZX型立杆型立杆规格表JX—ZX型立杆规格上下直径壁厚JX-ZX型4米立杆 120mm—-72mm 140mm—92mm 4.0mm150mm—102mm 165mm—117mmJX—ZX型5米立杆 140mm—80mm 150mm-90mm 4.0mm165mm—105mm 180mm—120mmJX-ZX型6米立杆 165mm—93mm 180mm-108mm 4。

监控立杆规范

监控立杆规范
监控立杆规范是指在安装监控设备时所需要遵守的规范，以确保立杆的安全稳定和监控设备的良好工作状态。

下面是针对监控立杆安装的一些规范：
一、立杆选材
1. 立杆应选用优质冷弯钢材，具备一定的抗风、抗震能力。

2. 杆身质量应符合国家标准，并经过质量检测合格。

3. 杆身表面应进行防腐处理，以提高杆的使用寿命。

二、立杆安装
1. 立杆应根据监控设备的布置需求合理布设，确保监控范围的覆盖。

2. 杆顶安装平台应能够承载监控设备的重量，并具备抗风能力。

3. 杆身埋地深度应符合规定，以确保立杆的稳定性和安全。

三、杆体设置
1. 立杆顶部应设有防雨、防腐设施，以保护设备免受恶劣天气影响。

2. 立杆底部应设置防腐蚀措施，以防止腐蚀和损坏。

3. 立杆上应设置适当数量的固定支架，以确保监控设备的固定和稳定。

四、线缆布线
1. 监控设备的线缆应穿过立杆内部，布线要整齐、美观，并要避免电缆过长、过短的问题。

2. 线缆的固定应可靠，不松动，以确保设备的正常运行。

五、安全考虑
1. 安装过程中，必须确保人身安全，佩戴必要的安全装备，切勿盲目冒进。

2. 立杆周围应设置警示标识，以提醒他人注意，并防止损害立杆或设备。

六、验收与维护
1. 完成立杆安装后，应进行验收，确保设备运行正常。

2. 定期检查立杆和设备的维护工作，包括杆体的防腐、线缆的检修等。

以上是监控立杆安装的一些规范，通过遵守这些规范，可以确保立杆的安全性和设备的正常运行，提高监控系统的使用效果和寿命。

同时，在安装过程中也要注重施工质量，确保监控立杆的稳固和耐用。

监控立杆安装施工方案

一、项目背景随着社会经济的发展和城市管理的需要，视频监控系统在公共安全、交通管理、城市管理等领域发挥着越来越重要的作用。

监控立杆作为视频监控系统的关键组成部分，其安装质量直接影响到监控系统的稳定性和监控效果。

为确保监控立杆安装质量，特制定本施工方案。

二、施工流程1. 立杆高度与基础尺寸确定根据设计要求，确定立杆高度与基础尺寸。

若设计未说明，可参照以下标准：- 杆件高度：4m，基础尺寸：220mm×220mm×500mm；- 杆件高度：4m< H ≤ 6m，基础尺寸：300mm×300mm×800mm；- 杆件高度：6m< H ≤ 10m，基础尺寸：400mm×400mm×1200mm。

2. 基础开挖- 基础表面高度应与周边地表高度保持一致，有地砖的与地砖表面等高，裸土的与裸土表面等高；- 基础长宽深为净空，严格按照设计尺寸挖掘；- 测量要求：上部、底部各测出长宽尺寸，四个底角各测出高度，误差不得超过5cm（浮土不得计算在内）。

3. 打入接地极- 打入接地极铁，顶部露出300mm坑底；- 同时用404mm扁钢引出到旁边的检修井内，做补充接地极预留导体；- 用另外一条同规格的扁钢焊接到地笼中心，并伸出法兰100mm，扁钢端部预留一个14孔，将来驳接立杆箱体地线。

4. 下地笼- 用扁铁焊接的方式把接地极和地笼临时固定（也可搭建与坑壁垂直的横向扁铁焊接加固）；- 地笼基础顶板平面低于地表100mm左右；- 用水平尺在基础顶板水平、垂直两个方向测量，保证地笼的水平度；- 注意地笼的相位，保证横臂方向与路面车辆行驶方向垂直；- 所有焊点、切割口刷防锈漆做防腐处理；- 螺栓口抹涂黄油并用胶带包扎。

5. 安装立杆- 根据设计要求，将立杆吊装到地笼上；- 确保立杆垂直、稳固；- 连接立杆与地笼的连接件，并拧紧螺栓。

6. 连接线路- 从地笼中引出2条直径32的PE管至旁边检查井；- 用铁丝固定，并用塑料纸包裹。

监控立杆规格与安装规范

1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。

没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。

4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。

7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于。

监控立杆安装规范1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。

2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

3米监控立杆基础标准

3米监控立杆基础标准摘要：1.监控立杆概述2.监控立杆的材质和设计标准3.监控立杆的焊接和喷塑工艺4.监控立杆的垂直度检验5.监控立杆规格和结构装配要求6.结论正文：一、监控立杆概述监控立杆是一种用于安装监控摄像头的支架，其主要功能是支撑和固定监控设备，保证监控画面的稳定和清晰。

在安防监控系统中，监控立杆的质量和性能直接影响到监控效果和设备的使用寿命。

因此，在设计和施工过程中，应严格按照相关标准和要求进行，确保监控立杆的安全和稳定性。

二、监控立杆的材质和设计标准1.材质监控立杆的材质一般为国际标准低硅低碳高强度q235 钢，具有良好的抗弯强度和抗拉强度，能够承受一定的机械应力和电动应力。

2.设计标准监控立杆的设计应根据实际需求和安装环境进行，考虑抗震、抗风等自然因素的影响。

设计过程中，应严格按照相关标准和规范进行，确保监控立杆的结构和尺寸满足使用要求。

三、监控立杆的焊接和喷塑工艺1.焊接工艺监控立杆的焊接工艺应采用电焊接，确保整个杆体无漏焊、焊缝平整、无焊接缺陷。

2.喷塑工艺监控立杆的喷塑工艺应采用进口优质塑粉，保证喷塑层的附着力、厚度和色泽。

喷塑过程应严格按照astm d3359-83 标准进行，确保喷塑质量。

四、监控立杆的垂直度检验监控立杆直立后，应使用经纬仪对其两向垂直度进行检验，垂直度偏差不应超过1.0%。

五、监控立杆规格和结构装配要求1.规格监控立杆的规格应根据实际需求和安装环境进行选择，常用的规格有3 米、5 米等。

2.结构装配要求监控立杆及其主要构件应为耐用结构，能够承受一定的机械应力、电动应力和热应力。

所有外露金属表面应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

结构装配的质量应满足以下要求：(1) 监控立杆及其主要构件高度允许偏差200mm；(2) 监控立杆及其主要构件截面尺寸允许偏差3mm；(3) 监控立杆及其主要构件安装后塔轴线位移允许偏差5mm；(4) 监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；(5) 监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

监控立杆规格及施工规范

监控立杆规格及施工规范一、说明：监控杆一般分按用途可分为：民用建筑监控立杆(民用)、工业建筑/市政道路监控立杆/电子警察立杆；监控杆主要由立杆、造型支臂、预埋钢结构、避雷针、接地极、设备箱、连接法兰等构成。

（图-1）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。

二、监控立杆：监控立杆一般由钢铁材料、铝合金材料、不锈钢材料制作，可做成圆型杆、锥型杆、方形杆、矩形杆等。

日前市面上主要为圆型上小下大铁杆为主。

钢铁制品监控立杆应采用无缝钢管，整体热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

外层保护层采用高温漆面，颜色均匀(常用色：白色、灰色、浅蓝色)具体由项目确定。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200。

监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控杆及其首要构件垂直容许误差为塔身高度的1/1000。

如下图-2：（图-2）A、工业建筑/市政道路监控立杆/电子警察立杆:工业建筑/市政道路监控立杆/电子警察立杆一般安装高度高，横臂较长，安装设备多、重。

因此所使用的管径大，管壁更厚。

1、立杆下端管径应不小于140 mm±3mm、上端管径应不小于89mm±3mm，横臂应在管径应不小于76mm±3mm，管壁厚度应≥4mm，底盘厚度不小于10mm；2、设备箱外壳采用优质冷轧钢板壁厚≥１.２m m，箱体需达到防水、防盗、隔热、散热效果。

监控立杆规格及施工规范

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C 20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。

监控杆规格

监控杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

常用监控立杆规格表JX-ZX型立杆型立杆规格表JX-ZX型立杆规格上下直径壁厚JX-ZX型4米立杆 120mm--72mm 140mm—92mm 4.0mm150mm—102mm 165mm—117mmJX-ZX型5米立杆 140mm—80mm 150mm—90mm 4.0mm165mm—105mm 180mm—120mmJX-ZX型6米立杆 165mm—93mm 180mm—108mm 4.0mm200mm—128mm 220mm—148mmJX-ZX型7米立杆 180mm—96mm 200mm—116mm 5.0mm220mm—136mm 240mm—156mmJX-ZX型8米立杆 180mm—84mm 200mm—104mm 5.0mm220mm—124mm 240mm—144mmJX-ZX型9米立杆 200mm—92mm 220mm—112mm 5.0mm-6.0mm240mm—132mm 280mm—172mmJX-ZX型10米立杆 220mm—100mm 240mm—120mm 5.0mm-6.0mm280mm—160mm 300mm—180mmJX-ZX型12米立杆 220mm—76mm 240mm—96mm 6.0mm-8.0mm280mm—136mm 320mm—176mm监控立杆说明：监控杆为圆钢杆，有锥型，变径型，等径型。

监控立杆规格及施工规范

监控立杆规格及施工规范一、结构要求：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

二、监控立杆及其主要构件结构装配的质量应满足下列要求：1、监控立杆及其主要构件高度允许偏差±200mm；2、监控立杆及其主要构件截面尺寸允许偏差±3mm；3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；5、监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

6、钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

8、在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.9、监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

10、监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

11、监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

12、监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。
