电源线线材说明

合集下载

电源线安规要求及知识

电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。

AWG 22------截面积0.5 mm2 AWG 20------ 0.75 mm2AWG 18------截面积1.0 mm2 AWG 16------ 1.5 mm2电源线标识如下：SJT SJTOW 18AWG/3CSPT-2 16AWG/3CSPT = 服务平行的热塑性的（服务性平行的热塑性塑料）HPN = 加热器平行的合成橡胶（加热器平行的橡胶）S = 服务服务性(因而, 大母猪, ST, STW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SJ = 服务年少者小型服务性(SJO, SJOW, SJT, SJTW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SV = 服务真空吸尘器吸尘器(SVT, SVO) O -油油性 T –热塑性的热塑性塑料电子线：组不承受机械磨损；组B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（电缆在电缆托盘）；FT6：水平燃烧和烟熏测试。

例如：“CSA AWM我90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。

1.电源线是指电线与其一端连接的插头或尾插的集合体。

由此可见，电源线分为两部分，电线和插头。

适用于电源线的北美标准为:CSA C22.2没有. 21-95 - 绳索设置和电源灯芯绒衣CSA C22.2没有. 42-99 - 普通使用容器, 附件堵和相似的配线装置UL 498 -附件堵和容器UL 817 -绳索设置和电源灯芯绒衣3. 插头的材料:对于插片来说，要求为铜或铜合金。

至于塑料外壳，所使用的必须是通过CSA或UL认证的塑料，要求最低的阻燃等级为HB级。

4. 测试：电源线的测试可以分为三类，机械、电气和绝缘测试。

电源线的基本知识及测试标准-线材

一、目的：了解电源线的基本知识，熟悉各国电源线的差异，规范电源线的测试标准，确保产品在使用时的品质；二、适用范围：公司所有客户/规格及厂商来料的产品；三、测试仪器：电源线弯曲试验机、电流负载箱、美工刀；四、关于电源线型号的说明：1.一般电源线的型号说明：在公司里用到很多电源线,电源线的种类繁多,最常见的电源线有橡胶线和PVC线,还有其它的电源线,现对IEC电源线的分类汇总如下表:电源线名称电源线类型IEC CENELEC扁平金属箔双芯线227 IEC 41 H03VH-Y扁平双芯软线227 IEC 42 H03VH-HPVC电源线轻型聚氯乙烯软线227 IEC 52 H03VV-F/H03VVH2-F普通聚氯乙烯软线227 IEC 53 H05VV-F/H05VVH2-F普通硬性橡胶软线245 IEC 53 H05RR-F编织线245 IEC 51 H03RT-F橡胶电源线普通氯丁橡胶软线245 IEC 57 H05RN-F重型氯丁橡胶软线245 IEC 66 H07RN-F 上表为IEC规定的电源线与相应的CENELEC规定的电源线对照表,现对表中的CENELEC对应电源线的字母表示意思进行补充说明:VV一般代表为PVC电源线;用于电风扇、电暖器（外壳为非金属）等。

RR一般代表普通橡胶线;用于室内电暖器（外壳为金属）等。

RN一般代表橡胶线;用于户外，如：水泵等RT一般代表编织橡胶线;用于电热锅等。

H07RN一般代表重型橡胶线,用于浴盆、温室线、湿室线等。

RNH2一般代表扁线，不标H的为圆线。

F2一般代表圆线。

3G一般代表3根线。

2X一般代表2根线。

03一般代表300V。

05一般代表500V。

例如：电源上标示H05VV-F，3G1.0 mm2 ,其意思为带地线三根线，每根线的横截面积为1平方毫米，通过最大额定电压为500V的圆型PVC电源线。

3．一般电线电缆截面的标注主要有以下三种方法：1）北美的AWG系统如：18AWG2）协调系统的XXmm2如：0.75mm2（18AWG=0.823mm2）3）IEC227的XXmm2如：0.75mm2（18AWG=0.823mm2）电线内部导线的构成：北美协调系统 IEC227 L=火线黑色棕色棕色 N=中线白色兰色兰色 E=地线绿色黄/绿色黄/绿色协调系统电线规格说明：如列举：H05VVH2-F 2×0.75mm24）北美线材的线规与国内的表示方法不同。

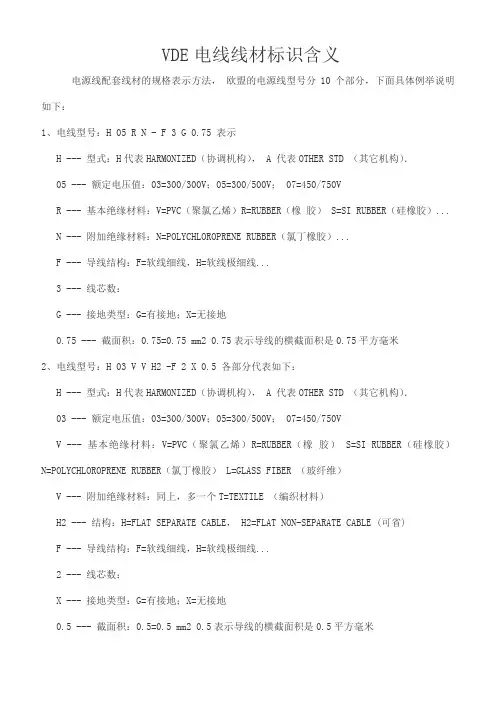

VDE电线线材标识含义

VDE电线线材标识含义电源线配套线材的规格表示方法，欧盟的电源线型号分10个部分，下面具体例举说明如下：1、电线型号：H 05 R N - F 3 G 0.75 表示H --- 型式：H代表HARMONIZED（协调机构）， A 代表OTHER STD （其它机构）．05 --- 额定电压值：03=300/300V；05=300/500V； 07=450/750VR --- 基本绝缘材料：V=PVC（聚氯乙烯）R=RUBBER（橡胶） S=SI RUBBER（硅橡胶）... N --- 附加绝缘材料：N=POLYCHLOROPRENE RUBBER（氯丁橡胶）...F --- 导线结构：F=软线细线，H=软线极细线...3 --- 线芯数：G --- 接地类型：G=有接地；X=无接地0.75 --- 截面积：0.75=0.75 mm2 0.75表示导线的横截面积是0.75平方毫米2、电线型号：H 03 V V H2 -F 2 X 0.5 各部分代表如下：H --- 型式：H代表HARMONIZED（协调机构）， A 代表OTHER STD （其它机构）．03 --- 额定电压值：03=300/300V；05=300/500V； 07=450/750VV --- 基本绝缘材料：V=PVC（聚氯乙烯）R=RUBBER（橡胶） S=SI RUBBER（硅橡胶）N=POLYCHLOROPRENE RUBBER（氯丁橡胶） L=GLASS FIBER （玻纤维）V --- 附加绝缘材料：同上，多一个T=TEXTILE （编织材料）H2 --- 结构：H=FLAT SEPARATE CABLE， H2=FLAT NON-SEPARATE CABLE (可省)F --- 导线结构：F=软线细线，H=软线极细线...2 --- 线芯数：X --- 接地类型：G=有接地；X=无接地0.5 --- 截面积：0.5=0.5 mm2 0.5表示导线的横截面积是0.5平方毫米。

电工线材的种类及使用范围

电工线材的种类及使用范围（一）电线1．BLX型、BLV型：铝芯电线，由于其重量轻通常用于架空线路尤其是长途输电线路。

2．BX、BV型：铜芯电线被广泛采用在机电安装工程中，但由于橡皮绝缘电线生产工艺比聚氯乙烯绝缘电线复杂，且橡皮绝缘的绝缘物中某些化学成分会对铜产生化学作用，这种作用虽然轻微，但仍是一种缺陷，所以在机电安装工程中被聚氯乙烯绝缘电线基本替代。

3．RV型：铜芯软线主要采用在需柔性连接的可动部位。

4．BVV型：多芯的平形或圆形塑料护套，可用在电气设备内配线，较多地出现在家用电器内的固定接线，但型号不是常规线路用的BVV硬线，而是RW，为铜芯塑料绝缘塑料护套多芯软线。

例如：一般家庭和办公室照明通常采用BV型或BX型聚氯乙烯绝缘铜芯线作为电源连接线；机电安装工程现场中电焊机至焊钳的连线多采用RV型聚氯乙烯绝缘平形铜芯软线，因为电焊位置不固定，多移动。

(二)电缆(对铜芯、铝芯导体的分析与电线相同)1．VLV、VV型电力电缆：不能受机械外力作用，适用于室内、隧道内及管道内敷设。

2．VLV22、VV22型电缆：能承受机械外力作用，但不能承受大的拉力，可敷设在地下。

3．VLV32、VV32型电缆：能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内、高层建筑的电缆竖井内，且适用于潮湿场所。

4．YFLV、YJV型电力电缆：主要是高压电力电缆，随着下标的变化与前述各型电缆相同，说明可敷设的场所。

例如：舟山至宁波的海底电缆使用的是VV59型铜芯聚氯乙烯绝缘聚氯乙烯护套内粗钢丝铠装电缆，因为它可以承受较大的拉力，具有防腐能力，且适用于敷设在水中；但浦东新区大连路隧道中敷设的跨黄浦江电力电缆却采用的是YJV型铜芯交联聚乙烯绝缘聚氯乙烯护套电缆，因为在隧道里电缆不会受到机械外力作用，也不要求承受大的拉力。

5．KVV型控制电缆：适用于室内各种敷设方式的控制电路中。

与电线一样，电力电缆的使用除满足场所的特殊要求外，从技术上看，主要应使其额定电压满足工作电压的要求。

如何选择合适的电脑电源线材

如何选择合适的电脑电源线材在现代社会中，电脑已经成为我们生活中不可或缺的工具之一。

而电脑电源线作为连接电源和电脑的重要组成部分，选择合适的电源线材可以确保电脑的正常工作，同时也保障了使用者的安全。

本文将从材料、规格和品牌等方面为您介绍如何选择合适的电脑电源线材。

一、材料的选择电脑电源线材的材料种类繁多，常见的有PVC、尼龙编织、金属编织等。

不同的材料具有不同的特点和优势，因此在选择时需要根据自身的需求进行判断。

1. PVC材料PVC是一种常用的塑料材料，常见的电源线材都采用PVC作为外层包裹材料。

PVC材料具有防火、绝缘、柔软等特点，能够有效保护电线内部结构。

此外，PVC材料的成本较低，所以价格也比较亲民。

但是，PVC材料相对较为脆弱，容易受到外力的损伤，因此在使用时需要小心处理，避免折弯和拉扯。

2. 尼龙编织材料尼龙编织材料是一种增强型的电源线包裹材料，它能够有效增加电源线的耐用性和抗拉性。

尼龙编织材料具有柔软、耐磨、耐高温等特点，能够有效抵御外界的损伤。

此外，尼龙编织材料还具有一定的防静电功能，能够有效保护设备免受静电干扰。

尼龙编织材料的电源线价格相对较高，适合对电源线质量有较高要求的用户。

3. 金属编织材料金属编织材料是一种高端电源线材料，一般应用于高档电脑或音响设备中。

金属编织材料具有极高的耐用性和防抗干扰能力，能够有效阻挡外界电磁干扰的入侵，保证电脑设备的稳定运行。

此外，金属编织材料还能有效防止线缠绕和缠结，提供更好的使用体验。

金属编织材料的电源线价格较贵，适合对电脑性能和稳定性有较高要求的用户。

二、规格的选择选择合适的电脑电源线材还需要考虑其规格。

常见的规格包括电流承载能力、电压等级以及接口类型等。

1. 电流承载能力电脑电源线的电流承载能力是决定其能否正常供电的重要参数。

一般情况下，我们可以通过电脑主机的功率需求来确定电源线的电流承载能力。

一般而言，功率较低的电脑主机适合选择电流承载能力较低的电源线，而功率较高的电脑主机则需要选择电流承载能力较高的电源线。

电源线基础知识

一、线材分类1.3：CCC （国标）线种主要有：52（RVV ）、53（RVV ）等。

1.4：PSE （日本）线种主要有：VFF 、VCTF 、VCTFK 等。

1.5：SAA 及其它一些小区域的标准线和非标线。

2、依结构：2.1：单绝缘线（只有一层绝缘体的线）如：SPT-1、1007等。

2.2：被覆线（有二层或二层以上绝缘体的线）。

如：SJT 、HO3VVH2-F 、1185等。

3、依电气性能：3.1：电线、电缆：SVT 、SPT-1、HO3VVH2-F 等。

电源线基础知识1.2：VDE （德国）（ÖVE 、CEBEC 、 KEMA-KEUR3.2：电子线：1007、1015、2468、1185等。

内容分四个部分：线材、插头、认证及材料成本核算。

第一部分：线材线种主要有：HO3VVH2-F 、HO3VV-F 、HO5VVH2-F 、HO5VV-F 等； 1、依安规：1.1：UL/CUL （CSA ）（美，加）：主要线种有：SPT-1、SPT-2、SVT 、 SJT 、1007、1015、2468、等（电线、电缆，电子线都有遮蔽线。

遮蔽线的作用主要是抗干扰、分铝箔、铜箔、编织、缠绕等。

）二、线材的构造线材主要由导体和绝缘体两大部分构成。

1、导体1.1：导体材料:铜、铝、铁、银、金、光纤等；其中铜材的使用最广，且电源线主要以软退火铜线为主。

铜线又分为裸铜线（AS），镀锡铜线（TS）。

1.2：导体结构：分组合导体和单支导体（导体的直径依据各安规的要求不同有不同要求）。

1.3：导体电阻：UL/CUL标准：20℃长1m。

裁面积1mm2的软铜标准电阻为0.017241Ω。

VDE/CCC标准：20℃长1m。

裁面积1mm2的软铜标准电阻为0.0195Ω。

2、绝缘体2.1：绝缘体材料：纸、棉、漆、塑料、橡胶、云母等；其中塑料在电线中使用最广。

塑料主要有PVC（聚氯乙烯）、 PE（聚乙烯）、PP（聚丙烯）等。

电线电缆型号参数说明介绍

一RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。

电源线的选用

600
一般电器产品
备
注
1、美规PVC线后缀为-1、-2、-3是指绝缘厚度不一致﹐分别为1/64、2/64、3/64英寸
2、美规PVC圆线的SVT、SJT、ST区别指可负荷量不一致﹐分别为轻、重、超重负载
3、国标引用欧规标准所以国标线与欧规线分别对应为下示﹕
国标
RVV 300/300
RVVB 300/300
电源线的选用一线材之基本分类分类pvc类单绝缘扁线电源线的选用一般按安规需求客户需求及功率举例spt2h03vhhvffnispt2h03vvh2fhvctfksvtsjth03vvfh05vvfhvctfhpnhhffsj耐温60751057060607510570607560751056075105耐压v300300300300300300300室内小型电器用品300300300器或事务机器300300300500300300300300具洗衣机磨光器等300500适用于户外家用电器各种移动式用途美规欧规日规美规欧规日规电视机收音机及一般电器设备室内小型电器用品室内小型电器用品pvc类双绝缘扁线室内小型电器用品轻负荷移动式工具搅拌机吸尘器手动工具洗衣机洗碗机医疗仪pvc类圆线美规欧规日规美规日规美规706075901059090105室内小型电器用品室内小型电器用品吹风机电熨斗烤面包机电暖器家电产品电磁炉取暖器重载供电用软线如移动式手提式工橡胶扁线橡胶圆线欧规h05rrf1560适用于户内家用电器移动工具重载设备之电源连接线及成套线h05rnf1560300500电动工具等电源连接线具有耐气候和耐油性能编织线电子线1美规pvc线后缀为123是指绝缘厚度不一致分别为164264364英寸2美规pvc圆线的svtsjtst区别指可负荷量不一致分别为轻重超重负载3国标引用欧规标准所以国标线与欧规线分别对应为下示国标欧规4澳规引用欧规标准与欧规之间的表示为澳规欧规欧规美规h03rth10151560105300300电熨斗电锅等600一般电器产品备注rvv300300h03vvfrvvb300300yz300500h05rrfyzw300500h05rnfh03vvh2flightdutyh03vvfordinarydutyh05vvfheavydutyh07vvf二各类插头线材之额定电流电压一览表型号认证国家和机构线材线径规格电流电压10a125v13a125v15a125v10a125v13a125v15a125v20a125v7a125v11a125v15a125v15a250v20a250v7a125v12a125v15a125v7a125v12a125v15a125v编号插头名称两插不接地美国认证ul18awg16awg14awg18awg16awg14awg12awg075mm2125mm220mm220

电源线标准指导书

金华安纳达工贸有限公司
电源线标准指导书
编审:
会签:
批准:
发布部门:工程部
文件编号: AND-DYX-01
发布日期:2018/3/24
实施日期:2018/03/25
版本/修订次: A/0
第03页共04页
二.日规线材的含义
H
V
C
TF
K
1
2
3
4
5
1
High Temperature
Rated for75℃
可耐温75℃
批准:
发布部门:工程部
文件编号: AND-DYX-01
发布日期:2018/3/24
实施日期:2018/03/25
版本/修订次: A/0
第04页共04页
四.常见线材芯线结构
标准
芯线表示
芯线结构(芯线数与铜丝直OD/n)
备注
欧规
日规
0.5mm2
16/0.20
截面积
A=πr2×n
A=π/4×D2n
A=0.7854×0.20×0.20×24=0.75
16AWG
65/0.16；26/0.254
美规及日规
黑、白、绿
14AWG
41/0.254
12AWG
65/0.254
五.计算公式
A=π/4×D2N
A：公称截面积
D：线径
N：根数
S=0.7854×N×D²
0.7854为常数
N：为导体根数
D：为单根铜丝的直径
绝缘外径
D = d + 2×t (mm)
D：绝缘外径(mm)
防水PVC双绝缘圆线
J
Junior
负载量

弱电线规格缆型号图片及说明大全

常用弱电线缆型号大全及说明名称图例表示方法用途SYV系列75欧姆实芯聚乙烯绝缘SYV 75—5-1(A、B、C）S：射频Y：聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75:75欧姆5：线径为5MM 1:代表单芯通常用于电视监控系统的视频传输，适合视频图像传输SYWV（Y)、SYKV 有线电视、宽带网专用电缆SYWV 75-5—1S: 射频Y:聚乙烯绝缘W：物理发泡V:聚氯乙烯护套75:75欧姆5：线缆外径为5MM 1：代表单芯通常用于卫星电视传输以及有线电视传输等，适合射频传输.RG—58—-96#-镀锡铜编织-50欧通常用于弱电视频图像传输或HFC 网络等。

AVVR或RVV护套线RVV(227IEC52/53）聚氯乙烯绝缘软电缆RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。

通常用于弱电电源供电等。

AVVR或RVV圆形双绞护套线RVV（227IEC52/53）聚氯乙烯绝缘软电缆RVV—表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。

适用于楼宇对讲、防盗报警、消防、自动抄表等工程。

通常用于弱电电源供电等。

RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。

适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP2*32/0.2 RVV2*1.0 BVR R: 软线VV：双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0。

2:每根铜丝直径为0.2MMRVB扁型无护套软电线或电缆AVRB 通常用于背景音乐和公共广播，也可做弱电供电电源线。

RVS-表示铜芯聚氯乙烯绞型连接电线。

常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线. ZR-RVS2＊24/0。

12ZR：阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0。

12MM通常用于公共广播系统/背景音乐系统布线，消防系统布线。

RIB YXB音箱连接线（发烧线、金银线）用于功放机输出至音箱的接线。

电源的线材包裹材料有哪几种

电源的线材包裹材料有哪几种对于电源硬件，我们除了看容量功率等，还要看线材包裹用什么材料，那么主要有哪几种材料呢。

下面来和店铺一起了解一下吧!电源的线材包裹设计编织网：事实上，蛇皮网也能叫做编织网，但由于蛇皮网密度较小，加上试用广泛，所以分离出来谈。

编织网可以在鼠标、键盘、音频线中经常见到，一般采用PP棉为材料，是由聚酯纤维进行人造化学纤维，密度大。

具有良好的伸缩性、阻燃性、耐磨性及隔热性。

目前采用这种材料的电源线包裹不多，只存在一些高端电源之中。

蛇皮网：蛇皮网采用PET的材料，PET俗称涤纶树脂，是一种无毒的材料。

易于弯曲和可松可紧，具有良好的伸缩性与耐磨性，工作温度零下四十度到一百五十度，安全可靠，防火等级UL94V-2，并具有防辐射特性。

在保护和束紧方面有极佳的效果，是目前电源主流的包裹线材材质。

硅胶软线：硅胶软线，相当于在原来绝缘橡胶外层再加一层“硅胶皮肤”，以增加耐用性，软质的设计，便于弯折，并且便于整理与背部走线。

目前采用这种材料包裹的电源不多，一般出现在玩家改造之中。

扁线：扁线，顾名思义，就是将电源线材单行化，并使用光滑的黑色绝缘胶套和热缩管包裹，实现“扁平化设计”。

扁线将线材之间的空间压缩起来，能够节省空间、便于整理、防止绕线，也让走背线更加轻松简单。

镀银线：银金属的高贵，明亮而光泽的表面，镀银线绝对是包裹电源线之中的最耀眼材质，但也是用得最少的材质，毕竟价格摆在这。

具有良好的抗腐蚀性、阻燃性、耐磨性，伸缩性较差。

一般来说，镀银线更多存在于DIY改造电源线包裹之中。

相关阅读：电脑硬件维护技巧1、电脑应放置于整洁的房间，避免灰尘太多对各电脑配件造成不良影响;电脑周围应保留足够的散热空间，不要堆放杂物;电脑工作期间不要吸烟，烟雾对电脑的损坏也不可小看;2、电脑周围不要有强大磁场，音箱尽量不要放在显示器附近，也不要磁盘、信用卡以及饭卡等放在音箱上面以防止被磁化;3、不要在电脑桌上放置茶杯，更不要将其置于主机、显示器、键盘之上，电脑最怕水了，不信你问它，呵呵;电脑工作中不要搬运主机箱或使其受到震动，主要不能给硬盘带来震动;电脑如果长期不使用，应该切断电源，但要定期开机运行一下，驱除其内的潮气。

电源线线材说明

1.0mm2
32/0.20；40/0.18
1.5mm2
30/0.254
1.25mm2
50/0.18；40/0.20
2.0mm2
37/0.26
欧规芯线颜色
棕、蓝、黄/绿
2.5mm2
50/0.254
美规
18AWG
41/0.16；65/0.127
16AWG
65/0.16；26/0.254
美规及日规
黑、白、绿
PVC双绝缘圆线
N
Neoprene
橡胶
8
SJ
橡胶圆线
V
Vacuum
真空
9
HPN
橡胶扁线
H
Heater
耐热性
三、常见线材芯线结构
标准
芯线表示
芯线结构(芯线数与铜丝直OD/n)
备注
欧规
日规
0.5mm2
16/0.20
截面积
=πr2*n
=π/4*OD2*n
0.75mm2
24/0.20；30/0.18；42/0.15
2、日规线材的含义
H
V
C
TF
K
1
2
3
4
5
1
High Temperature
Rated for 75℃
可耐温75℃
2
Conductor Insulation/Jacket
材质
V
PVC
PVC
N
Neoprene
鸟柏林胶
H
Hypalon
天然橡胶
3
Conductor Type
导体型式
C
Bare Copper
裸铜

电源线的规格资料

电源线的规格：用截面：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500平方毫米。

另外：如VV4X16MM2是聚氯乙烯绝缘，聚氯乙烯护套铜芯电缆，4芯，每芯16平方。

BV1X95MM是聚氯乙烯绝缘铜芯线，截面为95平方。

RVV3X2.5MM2---一般R加在后面代表“多芯软线”，加在前面的一般是“ZR”，代表阻燃。

VV是聚氯乙烯绝缘，聚氯乙烯护套电缆，BV是扁状聚氯乙烯护套电缆，RVV是聚氯乙烯绝缘，聚氯乙烯护套软电缆。

后面代表是几根铜线极其截面积。

电缆型号：电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。

BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。

常常简称护套线，单芯的是圆的，双芯的就是扁的。

常常用于明装电线。

BVR表示聚氯乙烯绝缘，铜芯（软）布电线。

常常简称软线。

由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

附：电线电缆命名电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

线材基础知识

8.线材规格对照表
•
导体截面积：约等于0.78Nd² N:铜丝数量 d：铜丝大小
二、常用UL认证线材介绍

UL1007 PVC电子线额定温度80℃ 额定电压300V 32AWG-16AWG UL3302 无卤电子线/排线额定温度105℃ 额定电压30V 32AWG-24AWG UL3385 无卤照射PE电子线额定温度105℃ 额定电压300V 32AWG-18AWG UL1061 300V 80°电子线30AWG -16AWG ,单根或者裸铜，镀锡铜丝 UL10064 极细铁氟龙电子线额定温度105℃ 额定电压30V 32AWG-28AWG UL1015 600V 105°电子线32AWG -10AWG ,单根或者裸铜，镀锡铜丝 UL1571 PVC电子线可做排线额定温度80℃ 额定电压30V 34AWG-24AWG UL2468 PVC并排线额定温度80℃ 额定电压300V 28AWG-18AWG UL2651大PIN位排线PVC 额定温度105℃ 额定电压300V 30AWG-26AWG(常用灰排线） UL2547 80°多芯屏蔽线缆80度，30-16AWG 2-3芯，录放音响电子系统 UL2854 80°30V 多芯屏蔽线缆80度，30-18AWG UL2725 30V 80° 30-28AWG 2-13芯用于2类系统视听电子设备内外部连接线 UL1185,300V 80°单芯屏蔽线，30-4AWG 单根或者裸铜，镀锡铜丝
17
6.常用线材颜色
Black 黑色 Yellow 黄色
White Blue Brown Gray Pink
Ivory Beige
白色蓝色棕色灰色粉红色
象牙色贝吉色

UL758电子线说明

75欧姆SYV系列实芯聚乙烯绝缘产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。

============================75欧姆SYWV系列物理发泡聚乙产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。

===============================RG-58--96#-镀锡铜编织-50欧产品说明：通常用于弱电视频图像传输或HFC网络等。

===========================AVVR或RVV护套线产品说明：通常用于弱电电源供电等。

====================AVVR或RVV圆形双绞护套线产品说明：通常用于弱电电源供电等。

=========================扁型无护套软电线或电缆AVRB产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。

============================绞型双芯电源线(AVRS或RVS)产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线。

============================金银线(也叫：音箱线)产品说明：用于功放机输出至音箱的接线。

====================铜芯聚氯乙烯绝缘安装用电缆产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电。

=======================铜芯聚氯乙烯绝缘聚氯乙烯护套线产品说明：通常用于弱电系统中供电电源线。

===========================铜芯聚氯乙烯绝缘屏蔽聚氯乙产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。

有多芯可供选择，例如：RVVP2*线径，RVVP3*线径，RVVP5*线径......======================网线、网络线产品说明：计算机网络线，有5类，6类之分，有屏蔽与不屏蔽之分。

===================4X1/0.5电话线产品说明：适用于室内外电话安装用线=============================2X1/0.5电话线产品说明：适用于室内外电话安装用线========================AV线（也叫：音视频线）产品说明：用于音响设备，家用影视设备音频和视频信号连接。

DC线材规格及安规介绍

DC线材规格及安规介绍电源线(Flexible Cords and Cables)之安规要求明文规定在CSA标准C22.2 No. 49-98年版中，为使读者在研发制造前能了解相关要求，特此对其标示、结构要求及安全测试三大部份做以下的说明及简介。

标示(Marking)电线上标示(强制性要求)：线材上610 mm至少必须出现一次。

1.公司名称(或CSA合约号码、登录过的商标/商名)。

2.温度等级(大于最低温度者必须印在线材上)。

3.线材种类、线径及条数(如SPT-2 16AWGX3C)。

注意：CSA标准中的Non-integral(双层绝缘)不可在线材上标示"NI"字样，此标准只视为结构上的不同而已。

4.燃烧等级(FT1, FT2 或FT4，线材若符合FT4或VW-1可不必标示FT1或FT2，若符合FT1可不标示FT2)。

电线上标示(有以下情况者须印字)VW-1SC是线材的芯线也要通过垂直燃烧实验的意思VW-1是单根线材（成品）通过垂直燃烧实验现在UL 2005年已要求取消VW-1SC印字！1.SJOOW, SOW...等户外用线，温度等级以-40℃标示。

2.具遮蔽者应印上"SHIELDED"。

3.导体如果为钢线，应印上"STEEL CORE"。

4.如果材质为TPE (Thermoplastic Elastomer)时，应印上"TPE insulation and jacket"。

5.SPT-1, SPT-2, SPT-3 和HPN具地线，"Green conductor for Grounding Only" 或"Green conductor with yellow stripes for Grounding Only"。

电线上标示(非强制要求)：当客户有以下要求者可印字。

1.电压值。

电源线知识介绍

电源线知识小析目的:了解小家电产品所用的电源线型号﹑特性和相应的检验规范, 明确对电源线的认识。

常使用的电源线主要有四种:●UL/CSA平行电源线;●VDE德国规格电源线;●SAA澳洲规格电源线;●JIS日本规格电源线。

1.UL/CSA平行电源线UL/CSA平行电源线根据绝缘材质的不同分为PVC线和HPN线。

PVC线的绝缘材料为PVC绝缘层,HPN线的绝缘材料为橡胶绝缘层。

导体采用软铜线。

额定温度为止60°C-105°C, 额定电压为300V。

1)P VC线PVC线中有SPT-1,SPT-2,SPT-3和UL-20288四种。

SPT-1型号的意思为S指UL线材代号, P为并行线, T代PVC绝缘层, 数字为负载等级。

数字大, 表示其负载能力强。

由于PVC线在不同的型号时有相同的线号, 线号一定, 其截面积﹑线数和线径相同。

下面列出每种线号对应的其它各项的值。

2)HPN线HPN线为单层绝缘并行线。

其中H表示绝缘材料为橡胶材质,P指并行线,N指其能耐温。

仅有三种规格。

2．D E德国规格电源线该电源线按其结构形式分两种规格﹕H03VVH2-F& H05VVH2-F﹐H03VV-F& H05VV-F。

采用PVC 为绝缘层, 导体使用软铜绞线。

额定耐热温度为70C。

额定电压为300V或500V。

该种电源线皆采用双层绝缘。

下面列出电线规格型号注释﹕例如型号为H 05 VV 0 F 3 G 1.5依次表示﹕◆电线型号(H为协调性化型号﹔A----为由欧洲电工标准化委员会注册的国家型号)﹔◆额定电压(03表额定电压为300V﹐其余雷同)﹔◆绝缘和搰套材料(J---表示玻璃纤维编织﹔N----为聚丁烯﹔R----为天然橡胶﹔T----为纺织原料编织﹔V----为聚乙氯烯)﹔◆特殊结构(H----可分扁平线H2不可分扁平线﹔D----标准结构)﹔◆芯形导线型式(F----为IEC288第5节软线芯﹔H----为IEC228第6节软线芯﹔K----为固定敷设用电缆线芯﹔芯线数﹔◆地线(G----有地线惊告标志﹔X----无地线警告标志)﹔◆芯线截面积。

线材规格解读

常用电源线的区别和使用一、欧洲插头①、欧洲插头：又叫法国标准插头又叫烟斗插插头有供应商和供应商规格型号如：KE-006 YX-002等和各国的认证：（D(丹麦); N(挪威); S(瑞典); VDE(德国); FI(芬兰); IMQ(意大利); KEMA(荷兰); CEBEC(比利时)。

品字尾：N/1225②、电源线标识表示带码：H05VV□□F 3G 0.75mm2：H：表示欧规、欧盟标识05：表示该电源线耐压强度（ 03︰300V 05︰500V）VV：前V表面线芯绝缘层，后V表示电源线的护套绝缘层，VV如：用RR表示就表示为橡胶绝缘层，如VV：用N表示为氯丁橡胶；□□：前“□”特殊带码，后“□”表示偏平的线，如加H2表示偏平的两芯线；F：表示该线为软体线3：表示内部线芯数G：表示接地0.75mA：表示电源线的横截面积③、PVC：材质指加强绝缘层的材质耐高温在80℃以下，软体PVC还有78° 55°硬度，数字越大越硬耐温就越高，橡胶线耐温较高可耐到200℃以下，使用软体硬度同样（PVC）软体线。

二、英插①、英插：240V 50HZ耐压3750V 3S 0.5mA，保险丝（3A 5A 10A 13A）（FVSE）→保险丝，尺寸要求：总长25-26.2mm中间直径为4.7-6.3mm两端金属帽直径为6.25-6.5mm（丝印BS1362）；②、其插头内部线（拆开BS插头正对自己右边为L线（火）接保险丝，地线的长度一定要大于（火线、零线）长度的3倍把固定螺松开用外力拉出来线地必须最后掉下来（固定三条线的固定螺丝一定要是锥型的）。

③、电源线的识别同欧插。

三、美国插头①、美国插头：120V 50/60HZ分为两芯线、三芯线和极性、非极性，去美国的电源插头铜片必须要有橡胶套；两芯线印字的条线表示火线；极性插头脚大的为零线，脚小的为火线（电源线凹凸面为零、线圆面为火线）；②、线材有两种模式：NISPT-2双层绝缘、XTV和SPT单层绝缘NISPT-2：NISPT表示双层绝缘，-2表面两芯线线芯绝缘外层绝缘；XTV和SPT：表示单层绝缘层，-2表面两芯线（线体带凹槽，外层绝缘直接包铜芯导体）；SPT-3：表示单层绝缘带地线，-3表示三芯线（线体带凹槽，中间的为地线为双层绝缘）；SPT和NISPT均为偏线，SVT为圆线双层绝缘。

3分钟了解电源线颜色标准和功能

3分钟了解电源线颜色标准和功能我们常看到三芯插头线中看到三根电线的颜色各不相，那这三根线各线的功能是什么呢？美标线与国标线是不是相同呢对于三根芯线L极：是接火线。

常用芯线颜色：黑色或茶色（有的企业里叫啡色，棕色），美规日规常用这两种颜色，欧规用茶色（啡色，棕色）N极：接零线。

常用芯线颜色：白色，红色，浅蓝色。

美规日规常用这三种颜色，欧规用浅蓝色E极：接地线。

常用芯线颜色：绿色或绿间黄色（有的企业里叫黄间绿或者绿黄色，黄绿色），美规日规欧规都常用这两种颜色，很多企业里用的是绿间黄色。

我们在购买电源线、电缆时常常可以清析的看到电源线、电缆上印有RVVP、RVV等一些英文字母开头的一窜字母，很多人都弄为清他们的意思。

其实他们分别表各电源线、电缆的型号和用途，下面我们为大家说明一下几个常用的电线电缆的表示方法的用途。

各种线缆的功能RVV：（227IEC52/53）聚氯乙烯绝缘软电缆（截面积：0.56.0芯线数124）用途：电源线，信号线，家用电器、小型电动工具、仪表及动力照明等。

此规格线只要符合国标则价格相差不大，但市场上不乏有用杂质铜、线径不够、短米数、直放（芯线铜丝不绞或芯线不绞，这样抗拉本领大大削减，电阻增大）来充数的情况。

衍生型号：RVVS：此型号芯线的绞距加密，一般用于广播系统。

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V224芯。

重要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。

用途：仪器、仪表、对讲、监控、掌控安装。

RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电源线，RVS也可用于广播线或代替RVV线。

RVB在要求不高的情况下可以代替金银线。

RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，貌似等同于国标SYWV系列。

重要质量指标：铜芯线径，绝缘厚度，编织材料（市场上多为铝镁丝编织，质量好应当用镀锡铜），编织密度。
